忻州市城区电力基础设施工程 模块检查井施工专项方案
忻州市城区电力基础设施工程
云中山路模块检查井
施工专项方案
编制单位：山西建筑工程（集团)总公司
编制日期：2012年6月2日
- 3 -

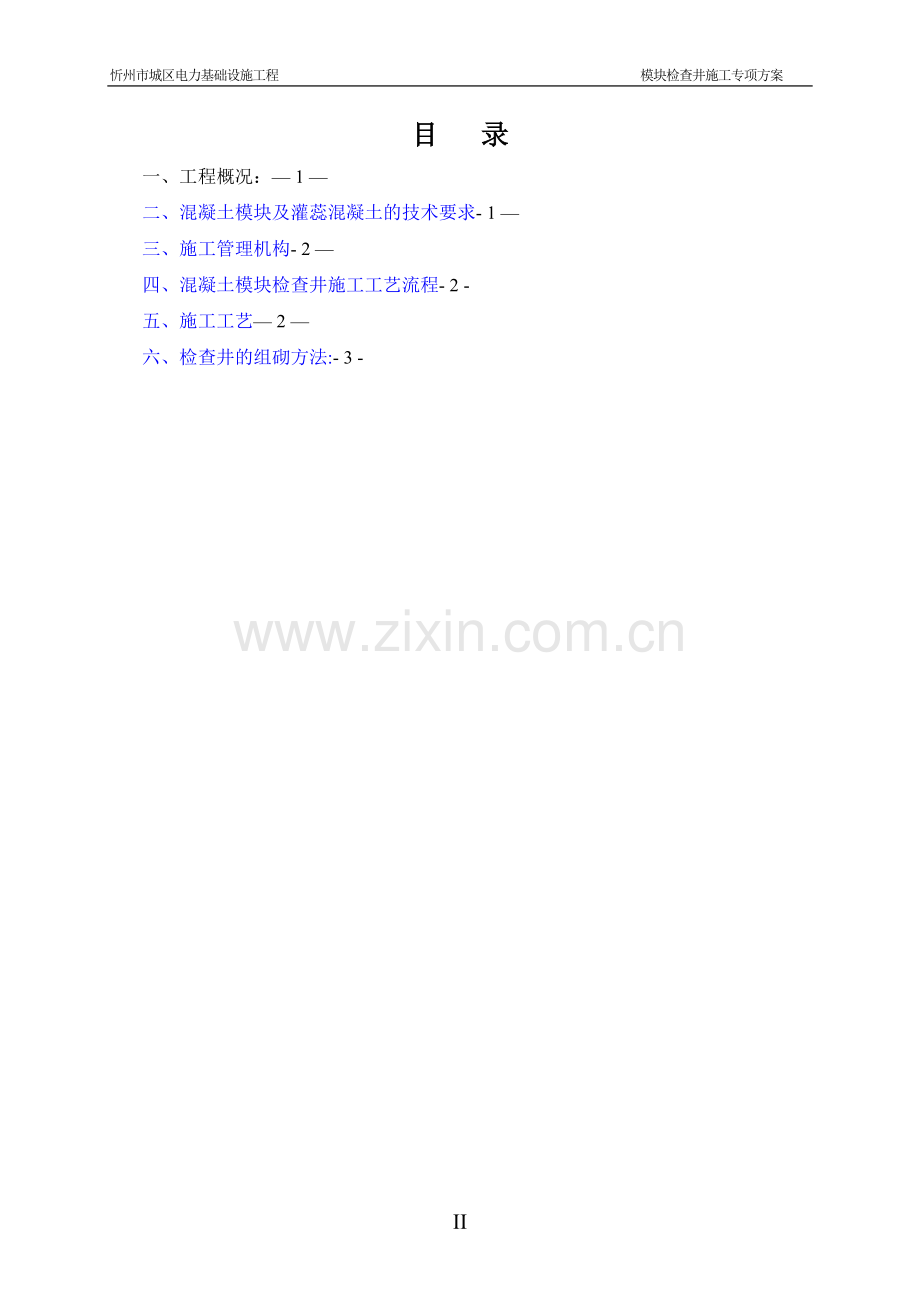

目 录
一、工程概况：— 1 —
二、混凝土模块及灌蕊混凝土的技术要求- 1 —
三、施工管理机构- 2 —
四、混凝土模块检查井施工工艺流程- 2 -
五、施工工艺— 2 —
六、检查井的组砌方法:- 3 -
忻州市城区市政电力管线工程
模块检查井施工专项方案
一、工程概况：
忻州市城区市政电力基础设施管线工程，属于忻州市城区建设“7451”工程的一部分，共有线路9条，为新建城市电力管线工程土建部分，其中云中山北路位于忻州市北部，东西贯通，东起云中山路，西至芦芽山路，新建道路路径长4500米。本期结合该路段道路新建，将道路两侧的高压及低压架空线路入地缆化新建电力管路，其中：人行道下设置12+2回砼包封海泡石排管，12+2回过路砼包封热浸塑钢管排管,8+1回过路砼包封热浸塑钢管排管17段，人行道至绿化带环网柜基础12+1回砼包封海泡石排管，设置直线检查井67座，十字检查井37座，设置二联式环网柜基础7座，三联式环网柜基础7座。
模块检查井的基本构造：底板为钢筋混凝土留集水坑,检查井墙壁为混凝土模块砌筑并用C25混凝土灌蕊，顶板为钢筋混凝土留检查孔。
与检查井相通的有12回泡石管或浸塑钢筋管。
二、混凝土模块及灌蕊混凝土的技术要求
1．选择配套模块。混凝土模块要及时备料,模块进入施工现场必须提供产品的合格证,标明生产厂家、模块的强度等级、型号、批次和生产日期等。
2．井壁墙体模块安装前先做基础垫层。基础应该坐落在土质良好的土层上，C15素混凝土做垫层.接人支管超挖部分采用级配砂石或素混凝土基础。
灌注砼水泥，石子，砂，水，外加剂等应符合相关标准,强度等级为C25，塌落度控制在80～100mm即可。
三、施工管理机构
项目经理：张建强 全面负责混凝土模块检查井的施工.
生产经理:张太红 负责生产组织工作。
技术负责人：郑康杰 负责混凝土模块检查井的技术准备工作、组砌排列、试验工作、确定施工工艺并进行技术交底。
材料负责人:庞长伟 负责模块检查井的材料的采购及质量把关.
四、混凝土模块检查井施工工艺流程
准备工作→混凝土垫层→井室砌筑→灌孔→电缆支架安装→盖板安装→井筒砌筑→井圈及井盖安装。
五、施工工艺
1．放线。矩形井以两节管预留问距中心按设计尺寸向四边放线。为防止塌方,放线时,要随时跟踪放坡大小,同时要根据图纸控制好检查井标高。
2．砌筑。首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量，本工程矩形9O。模块检组砌参照图集。当连接接入管时，模块可用切割机切割，切割后的连接缝应控制在10—15mm,.凹凸槽口衔接牢固。当砌筑3～4层时，应备好模板,紧锢器将模块周边收紧，防止模块移位。同时随砌随复核井室尺寸。砌筑质量标准与砖砌体相同。
3．灌孔.砼灌芯前应将杂物及落灰清理干净,墙体做必要的支撑加固。分次灌注时，应灌至灌注最上层砌块的2/3，剩下(300-500mm)捣固，但两个灌层灌注间隔时间不得超过下层砼的冷凝时间。芯浇灌最好连续，确保砼连续性和整体粘结性.灌孔时砼灌注量应达到计算需用量，质量检查时,用小锤敲击砌体,应无异常无空洞，必要时应凿开异常声响处的模块,进行灌孔砼质量检查。
4．安装盖板、井圈、井盖.检查井砌筑或安装至规定高程后，应及时浇筑或安装盖板、井圈,盖好井盖。检查井施工完毕后，应加强养护,混凝土及砂浆未达到设计强度前不得进行回填.
六、检查井的组砌方法：
图一：直线检查井J1组砌方法
图二：十字检查井J2组砌方法
图中包括三个型号的模块：40M、40LJ、40RJ。
