1、技 术 交 底 记 录编 号工程名称海宏国际大酒店交底日期2015年4月23 日施工单位陕西海油实业有限公司分项工程名称防水工程交底提要渗透结晶型防水涂料防水施工交底内容:一、施工准备: 1、材料准备:水泥基渗透结晶型涂料应符合水泥基渗透结晶型防水材料(GB/T234452009)的规定,进场验收后及时进行见证取样,送实验室检验,检验结果合格。 2、技术准备:熟悉图纸,掌握细部构造的防水技术要求;编制施工方案或作业指导书,并经批准后向操作人员进行施工技术和安全交底。3、机具准备:手推车、台秤、配料桶、电动搅拌器、长把滚刷、橡胶刮板、安全帽、容器、小平铲、扫帚等。二、工艺流程:基层清理、修补、检
2、查基层验收喷(涂)基层处理剂特殊部位增强处理涂刷防水涂料收头、节点密封检查、修补、养护验收基层处理:基层表面的凹凸不平,钢筋头、蜂窝麻面、缝隙、起砂等应进行处理,使基层表面保持清洁,平整;对结构裂缝、蜂窝等缺陷应精心查找并修补加强。对蜂窝结构应凿除,并将所有松动的杂物用水冲掉,直露坚硬的基层.并在潮湿的基层上涂刷一层水泥基渗透结晶型防水涂料涂层,随后用防水砂浆填补并振捣密实。结构缝补漏:涂料防水层的施工缝(甩槎)应注意保护,接茬缝宽度应大于100mm,接涂前应将其甩槎表面处理干净.特殊部位附加增强处理:在转角处、管道根部部位应先做防水涂料加强层.三、防水涂层施工: 本工程为涂刷施工1、 配料:

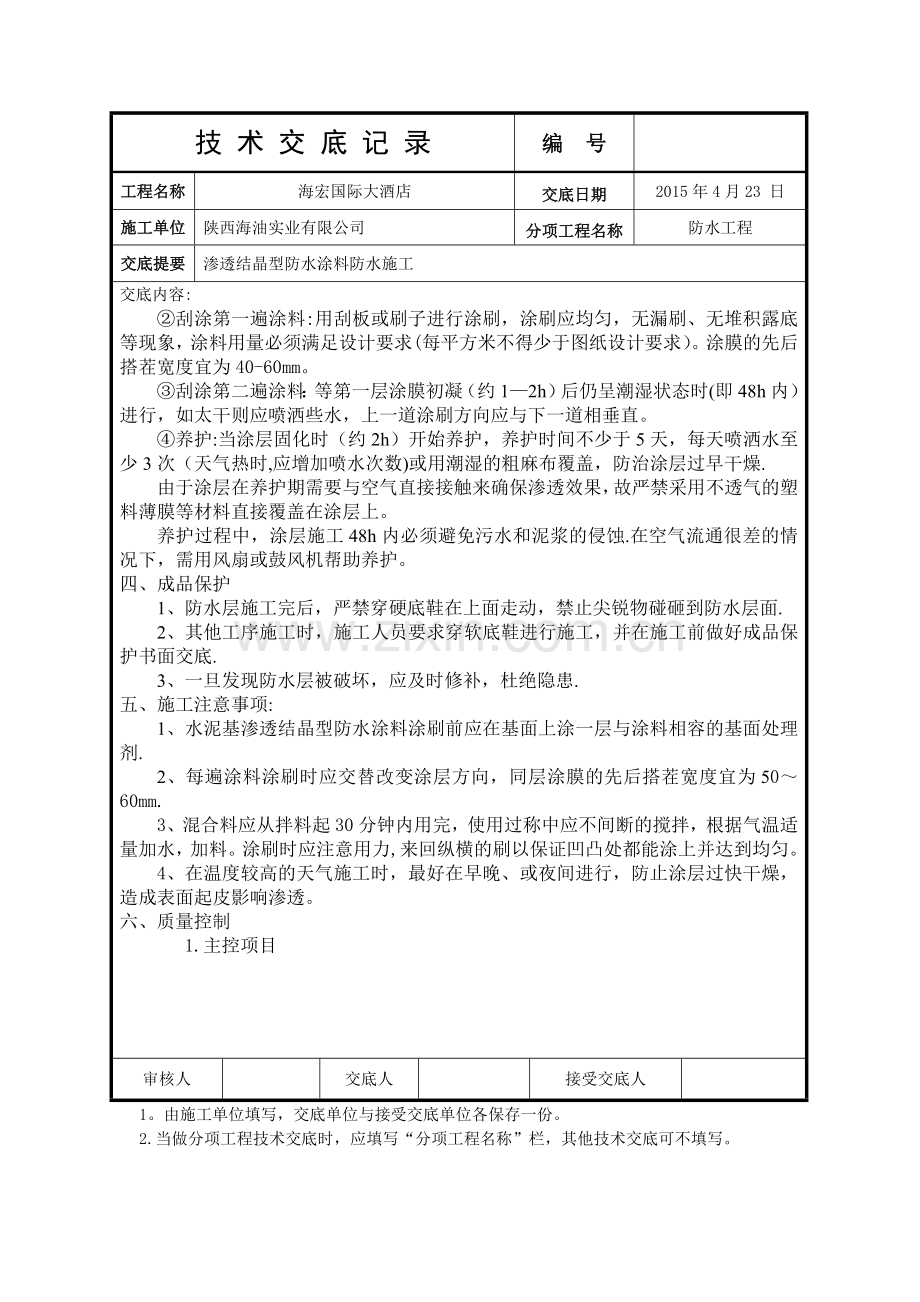

3、打底层涂料配比为液料:粉料:水=10:10:15,其它涂层为10:10:2。涂料要搅拌均匀直至料中不含团粒. 2、涂刷: 涂刷时机的掌握:应待混凝土的各种收缩、变形基本稳定后再开始涂刷作业。审核人交底人接受交底人1.由施工单位填写,交底单位与接受交底单位各保存一份.2.当做分项工程技术交底时,应填写“分项工程名称栏,其他技术交底可不填写。技 术 交 底 记 录编 号工程名称海宏国际大酒店交底日期2015年4月23 日施工单位陕西海油实业有限公司分项工程名称防水工程交底提要渗透结晶型防水涂料防水施工交底内容:刮涂第一遍涂料:用刮板或刷子进行涂刷,涂刷应均匀,无漏刷、无堆积露底等现象,涂料用量必须
4、满足设计要求(每平方米不得少于图纸设计要求)。涂膜的先后搭茬宽度宜为40-60mm。刮涂第二遍涂料:等第一层涂膜初凝(约12h)后仍呈潮湿状态时(即48h内)进行,如太干则应喷洒些水,上一道涂刷方向应与下一道相垂直。养护:当涂层固化时(约2h)开始养护,养护时间不少于5天,每天喷洒水至少3次(天气热时,应增加喷水次数)或用潮湿的粗麻布覆盖,防治涂层过早干燥.由于涂层在养护期需要与空气直接接触来确保渗透效果,故严禁采用不透气的塑料薄膜等材料直接覆盖在涂层上。养护过程中,涂层施工48h内必须避免污水和泥浆的侵蚀.在空气流通很差的情况下,需用风扇或鼓风机帮助养护。四、成品保护1、防水层施工完后,严禁
5、穿硬底鞋在上面走动,禁止尖锐物碰砸到防水层面.2、其他工序施工时,施工人员要求穿软底鞋进行施工,并在施工前做好成品保护书面交底.3、一旦发现防水层被破坏,应及时修补,杜绝隐患.五、施工注意事项:1、水泥基渗透结晶型防水涂料涂刷前应在基面上涂一层与涂料相容的基面处理剂.2、每遍涂料涂刷时应交替改变涂层方向,同层涂膜的先后搭茬宽度宜为5060mm.3、混合料应从拌料起30分钟内用完,使用过称中应不间断的搅拌,根据气温适量加水,加料。涂刷时应注意用力,来回纵横的刷以保证凹凸处都能涂上并达到均匀。4、在温度较高的天气施工时,最好在早晚、或夜间进行,防止涂层过快干燥,造成表面起皮影响渗透。六、质量控制
6、1.主控项目审核人交底人接受交底人1。由施工单位填写,交底单位与接受交底单位各保存一份。2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技 术 交 底 记 录编 号工程名称海宏国际大酒店交底日期2015年4月 23日施工单位陕西海油实业有限公司分项工程名称防水工程交底提要渗透结晶型防水涂料防水施工交底内容:1.1涂料防水层所用材料及配合比必须符合设计要求。1。2涂料防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。2。一般项目2.1涂料防水层的基层应牢固,基面应洁净、平整,不得有空鼓、松动、起砂和脱皮现象;基层阴阳角处应做成圆弧形。2.2涂料防水层应与基层粘结牢固,表面平整、涂刷均匀,不得有流淌、皱折、鼓泡,露胎体和翘边等缺陷。2。3涂料防水层的平均厚度必须符合设计要求。2.4侧墙涂料防水层的保护层与防水层粘结牢固,结合紧密,厚度均匀一致。审核人交底人接受交底人1。由施工单位填写,交底单位与接受交底单位各保存一份。2.当做分项工程技术交底时,应填写“分项工程名称栏,其他技术交底可不填写。
