德商高速公路范县段TJ-3合同段 箱涵施工工法

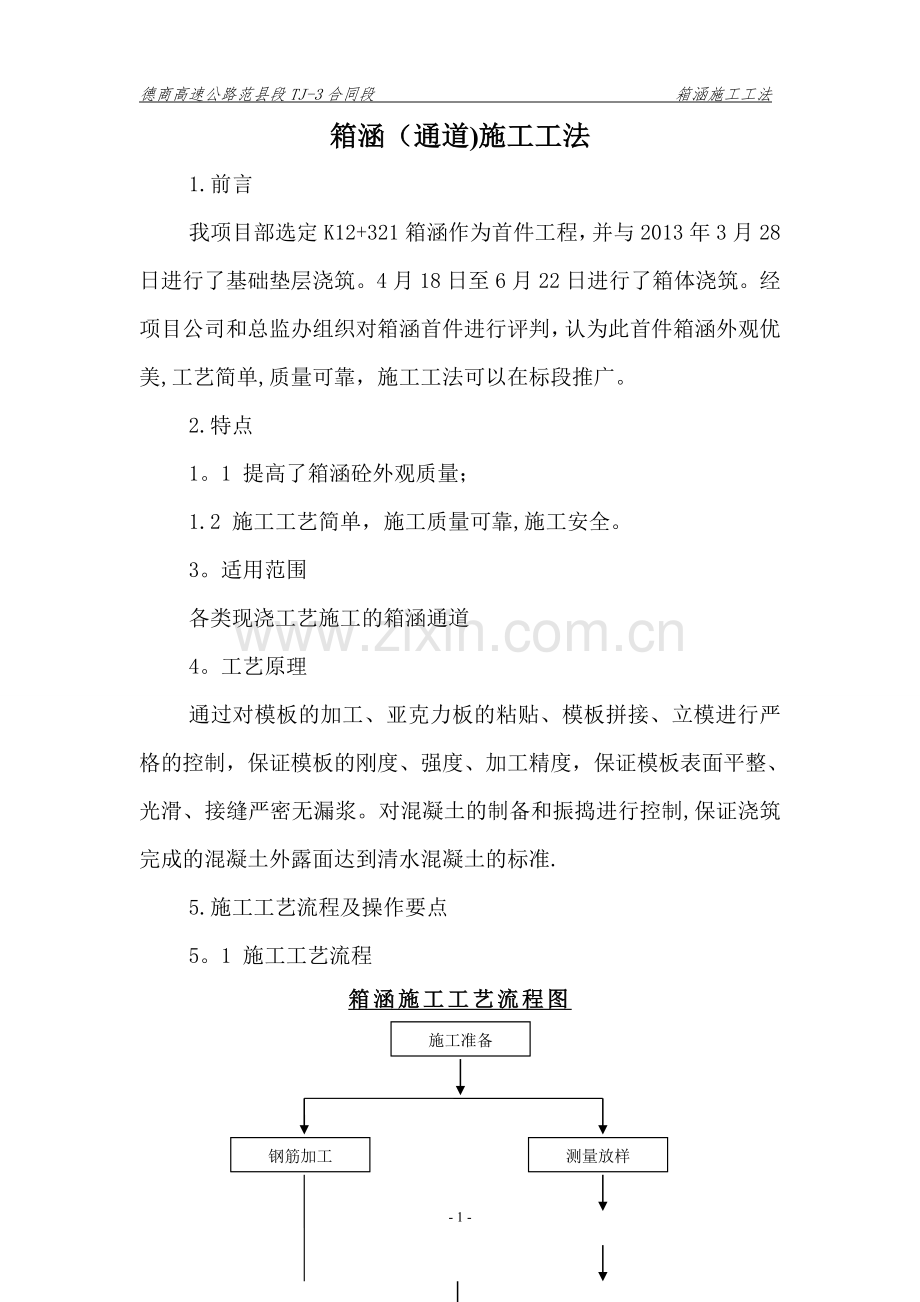

箱涵（通道)施工工法
1. 前言
我项目部选定K12+321箱涵作为首件工程，并与2013年3月28日进行了基础垫层浇筑。4月18日至6月22日进行了箱体浇筑。经项目公司和总监办组织对箱涵首件进行评判，认为此首件箱涵外观优美,工艺简单,质量可靠，施工工法可以在标段推广。
2. 特点
1。1 提高了箱涵砼外观质量；
1.2 施工工艺简单，施工质量可靠,施工安全。
3。适用范围
各类现浇工艺施工的箱涵通道
4。工艺原理
通过对模板的加工、亚克力板的粘贴、模板拼接、立模进行严格的控制，保证模板的刚度、强度、加工精度，保证模板表面平整、光滑、接缝严密无漏浆。对混凝土的制备和振捣进行控制,保证浇筑完成的混凝土外露面达到清水混凝土的标准.
5.施工工艺流程及操作要点
5。1 施工工艺流程

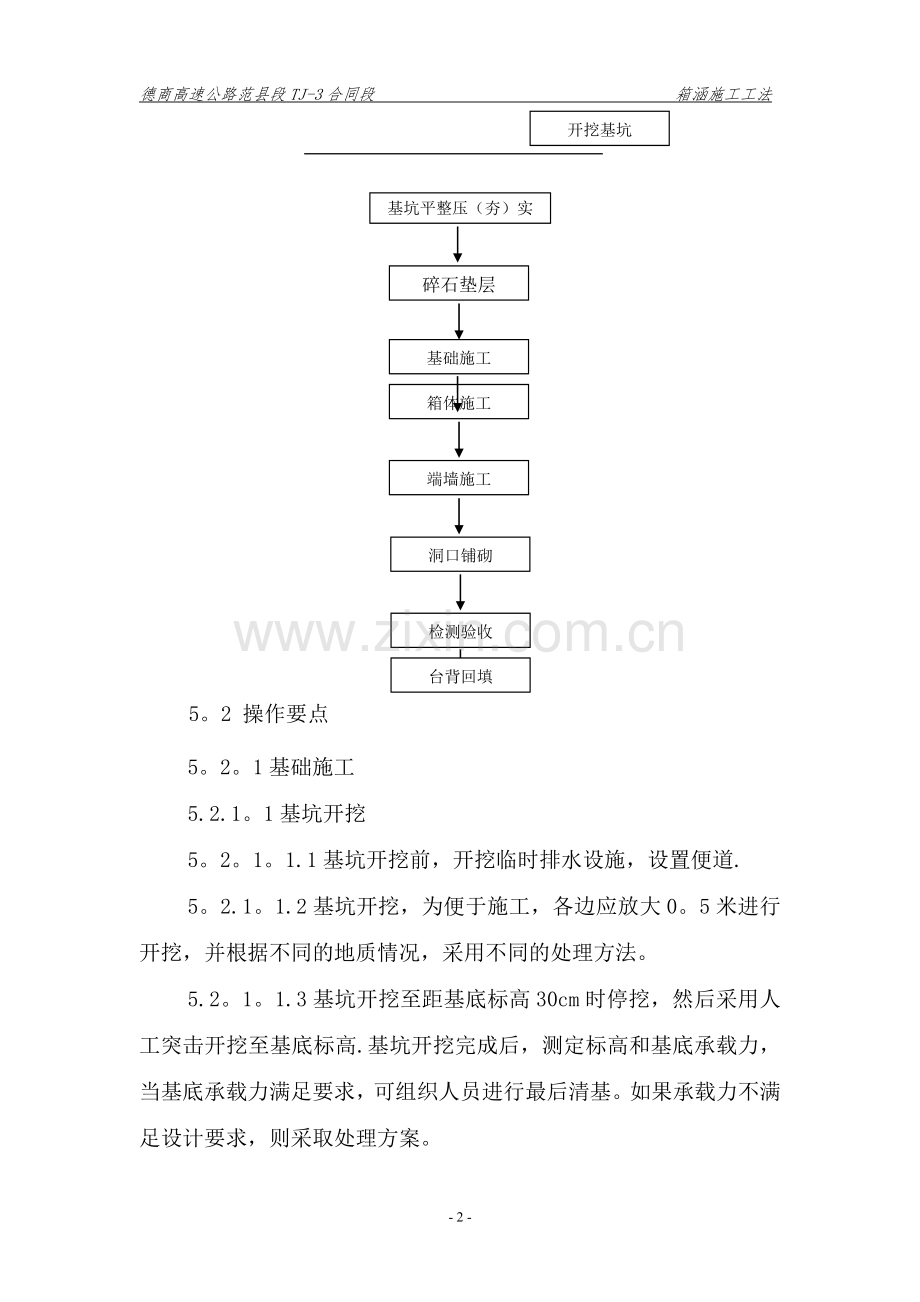

箱涵施工工艺流程图
施工准备

测量放样
钢筋加工

开挖基坑

基坑平整压（夯）实

碎石垫层

基础施工

箱体施工

端墙施工

洞口铺砌

检测验收

台背回填

5。2 操作要点
5。2。1基础施工
5.2.1。1基坑开挖
5。2。1。1.1基坑开挖前，开挖临时排水设施，设置便道.
5。2.1。1.2基坑开挖，为便于施工，各边应放大0。5米进行开挖，并根据不同的地质情况，采用不同的处理方法。
5.2。1。1.3基坑开挖至距基底标高30cm时停挖，然后采用人工突击开挖至基底标高.基坑开挖完成后，测定标高和基底承载力，当基底承载力满足要求，可组织人员进行最后清基。如果承载力不满足设计要求，则采取处理方案。
5。2。1。1.4若基底有渗水则在基坑两侧开挖排水沟，根据渗水大小在涵洞出水口端开挖集水坑，并按排专人将水提出基坑外，若渗水较多则采用潜水泵抽水。
5。2.1。2 10cm基础垫层一次浇筑成型，采用平板式振动器振捣密实，并设置与箱体贯穿一致的沉降缝，缝内采用沥青麻絮填充。
5.2。2 箱体钢筋的加工及安装
5。2.2。1钢筋进入加工场后进行除锈、调直，然后按设计下料长度切断，加工成型。
5。2。2。2 加工成型的钢筋分类堆放整齐，搬运时轻拿轻放，避免扭曲成型。并运到施工现场进行安装.
5.2.2.3钢筋分两次进行安装。第一次绑扎底板与侧墙，待第一次浇筑的砼强度达到70％以后再绑扎侧板与顶板钢筋.钢筋的绑扎严格按照施工技术规范操作，钢筋焊缝采用单面焊，搭接长度不小于10d。钢筋绑扎时注意钢筋位置的间距和保护层厚度。钢筋保护层采用高强度砂浆垫块，钢筋保护层垫块布置每平方米4个，钢筋安装完成后，应对钢筋位置、间距等进行检查。
5.2.3 箱体模板制作、安装和拆除
5.2.3。1 箱体模板选用专业生产厂家生产的大块定型钢模板，模板必须有足够的强度和刚度，厚度不得小于5mm。新模板使用前必须进行除锈处理。然后在面板内侧粘贴亚克力板。
5.2.3.2 箱体模板用人工配合吊车安装.箱涵模板分两次支设，第一次支设底板与侧板,第二次支设侧板与顶板。为确保台墙的几何尺寸，在模板两侧设立对拉杆加固，对拉杆采用φ12圆钢制成，并加套PVC管，以确保对拉杆可以多次利用。模板支架必须稳定、可靠.对拉杆布设间距按横向1。0m、纵向1.0m控制，两端采用双钢管加蝴蝶扣固定于模板外侧。同时在模板外侧设置钢管支撑,以确保模板自身的稳定性。
5。2。3。3 箱体模板安装后，应对平面位置、竖直度、顶部高程、接缝及底部密实性、螺栓固定程度等进行仔细检查。
5.2.3.4 在砼强度达到设计强度85％后，经监理工程师同意后方可进行模板拆除，在拆除时，不得硬撬硬拉,避免损坏结构棱角及表面损伤。且拆模时不能用锐气击打模板，以免损伤砼的外观。待砼强度达到设计强度100%后方可进行基坑和台背回填处理。
5。2.4砼拌和浇筑
5。2.4。1 现场施工人员向试验室下发砼浇筑申请单,由试验室通知拌合站并负责砼的质量。
5。2.4。2 砼由搅拌运输车运到工地后，放入料斗中，再用吊车吊起料斗将砼放入模板内,当料斗底面和浇筑的砼顶面高差大于2m时,需采用串筒，以防止砼发生离析。
5.2.4.3 砼振捣应分层进行,分层厚度为30cm左右。砼振捣采用插入式振捣器，振捣器有效直径为30cm，振捣下层5—10cm，使上下层砼成为整体，避免形成接缝。振动棒振捣时要求先四周后中间,快插慢拔，尽量避免碰撞钢筋和模板.砼需振捣到停止下沉，无显著气泡上升，表面呈现薄层水泥浆为止。
5。2。4。4 砼浇筑过程中，安排有经验的施工人员随时检查模板。
5。2.5混凝土养护
5。2.5。1 拆模后对箱体用毛毡覆盖并洒水养护,始终保持混凝土表面湿润状态，达到最佳室外养生效果.
5。2.5.2 养护不少于7天.
6. 材料控制
6。1水泥要求必须采用业主准入指定厂家水泥,严禁采用小厂水泥、杂牌水泥。
6.2 中粗砂要求采用级配良好、质地坚硬、颗粒洁净（含泥量小于2％、粒径小于5mm的河沙.）
6.3 碎石要求采用颗粒级配均匀，质地坚硬，含泥量小于1％的碎石。原材料应有足够的存量,保证同一结构物混凝土颜色基本一致
6。4 外加剂要求定厂商、定品牌、定掺量。混凝土生产过程中，一定要求严格按试验确定的配合比投料,不得带任何随意性，并严格控制水灰比和搅拌时间，随气候变化随时抽检砂子、碎石的含水率，及时调整用水量.
7. 人员及机具组织
工种及人员表
序号
工种
数量（人）
1
模板工
5
2
电工
1
3
司机
2
4
钢筋工
5
5
混凝土工
5
施工机械配置表
序号
机械名称
台数
型号
备注
1
吊车
1
25T

2
装载机
1
ZL50

3
钢筋切割机
1
GQ40

4
砼运输车
2
8m3

5
发电机
1
500KW

6
电焊机
1
400KW

7
插入式振动棒
5
50型

8. 质量控制
8.1 钢筋加工的质量检查与验收标准见下表：
项
次
检 查 项 目
规定值或者允许偏差 (mm）
检验方法与频率
1
受力钢筋间距
基础,墩台
±20
尺量：检查两个断面
2
箍筋、横向水平钢筋、螺旋筋间距
±10
尺量:每个构件检查5-10个间距
3
钢筋骨架尺寸
长
±10
尺量:按骨架总说30％抽查
直径
±5
4
弯起钢筋位置
±20
尺量：每骨架抽查30%
5
保护层厚度
柱、梁
±5
尺量：每构件沿模板周边检查8处
8。2 模板安装的质量检查与验收标准见下表
项目
检查方法
技术要求和允许偏差
检查频率
相邻板高差
直尺
＜2
每套模板检查五处
表面平整度
2m直尺
＜5
每套模板检查五处
轴线偏差
经纬仪
8
纵横向各测2点
模内尺寸
从轴线基准丈量
±20
以轴线为中心纵模各测两点
预埋件位置
尺量
小于3mm
抽查
垂直度或坡度
吊线检查
0.2％×高且小于20mm
每部位检查两点
8.3 箱涵的质量检查和验收标准见下表
箱涵浇筑实测项目
项次
检查项目
规定值或偏差
检查方法和频率
权值
1
混凝土强度（MPa)
在合格标准内
按附录D检查
3
2
高度(mm)
+5，—10
尺量:检查3个断面
1
3
宽度(mm)
±30
1
4
顶板厚(mm)
明涵:+10，—0
暗涵:不小于设计值
尺量:检查3~5处
2
5
侧墙和底板厚(mm)
不小于设计值
尺量：检查3～5处
1
6
平整度（mm)
5
2m直尺：每10m检查2处×3尺
1
一字墙和八字墙实测项目
项次
检查项目
规定值或允许偏差
检查方式和频率
权值
1
混凝土或砂浆强度(MPa)
在合格标准内
按附录D或F检查
4
2
平面位置(mm）
50
经纬仪：检查墙两端
1
3
顶面高程(mm）
±20
水准仪:检查墙两端
1
4
底面高程(mm)
±50
1
5
竖直度或坡度(％）
0。5
吊垂线：每墙检查2处
1
6
断面尺寸（mm）
不小于设计
尺量：各墙两端断面
2
涵洞总体实测项目
项 次
检查项目
规定值或
允许偏差
检查方法和频率
权值
1
轴线偏位 (mm）
明涵20,暗涵50
经纬仪：检查2处
2
2
流水面高程（mm)
±20
水准仪、尺量:检查洞口2处，拉线检查中间1~2处
3
3
涵底铺砌厚度（mm)
+40，—10
尺量：检查3~5处
1
4
长度 (mm)
+100, —50
尺量：检查中心线
1
5
孔径（mm）
±20
尺量：检查3～5处
3
6
净高(mm）
明涵±20，暗涵±50
尺量：检查3~5处
1
8.4外观要求
砼表面平整,棱线顺直，无严重啃边、掉角；蜂窝、麻面面积不得超过该面积的0。5%。
9. 安全施工措施
9.1施工中坚持“安全第一，预防为主"的方针，认真履行有关安全生产管理的相应职责，保证人身和工程安全,杜绝死亡事故和重伤事故，重伤率控制在0。3‰以下，控制和减少一般事故的发生，确保施工安全。
9。2 施工现场安全生产实行项目经理负责制，建立健全安全组织保障体系，制定和完善安全生产的各项管理制度，责任到人。
9。3施工区域要有明显的标志牌和提示语，施工现场入口处及危险作业部位应设置必要的提示、警示等各种安全防患标志，避免可能发生的意外事故，夜间作业要配备足够的照明灯具,现场道路保持畅通，电力线路的架设符合安全操作规程的有关规定。配电柜用标准铁皮配电柜，电缆线过道路或便道时要予以埋置,并经常检查线路,防止漏电。
9.4各种操作机械作业必须严格执行操作规程，严禁违章作业、违章指挥和违反劳动纪律，施工人员必须经过上岗前安全和文明施工教育，其中特种工必须经过专业培训，并持证上岗.现场设专职安全员一名，对安全文明施工工作全权负责。
9.5 进入施工现场的人员必须佩带安全帽,并正确使用个人劳动保护用品,严禁穿拖鞋等不正规的室内休闲鞋进入施工现场，混凝土振捣操作者要带绝缘手套、穿长筒绝缘鞋，并且在施工前全面、系统的对电机及其线路进行绝缘性能的检查,以确保施工中的万无一失.
9.6吊车应有专人指挥，吊车旋转半径内严禁站人。
9.7施工现场应建立完善的机械设备定时保养制度和检修制度，保证机械设备正常安全运转，严禁酒后上班操作机械设备。
10。 环保措施
10。1项目建立环保小组
成立以项目经理为核心的环境保护领导小组，主动与当地环保部分联系,严格执行国家环境保护法律,法规和条例。
10。2防止水土流失
修建一些有足够泄水断面的临时排水渠道，并与永久性设施相连接，避免淤积和冲刷。要防止施工废水对沿线环境的污染。尽量保持现有的水利设施和径流系统。理顺因工程建设而改变的排灌系统，确保水流的畅通，减少水土流失。
10.3防止扬尘
施工作业的扬尘，除作业人员配置必须的劳保用品外，还有随时洒水,将灰尘公害降低至最低程度，并符合当地环保部门的有关规定。
10。4防止噪声、废气污染
施工作业要在不影响周围居民正常休息的时间进行，并应遵守当地有关部门规定，同时施工作业尽量采用能减少噪声的方法进行。
