弱电施工组织设计-(最终定稿).doc

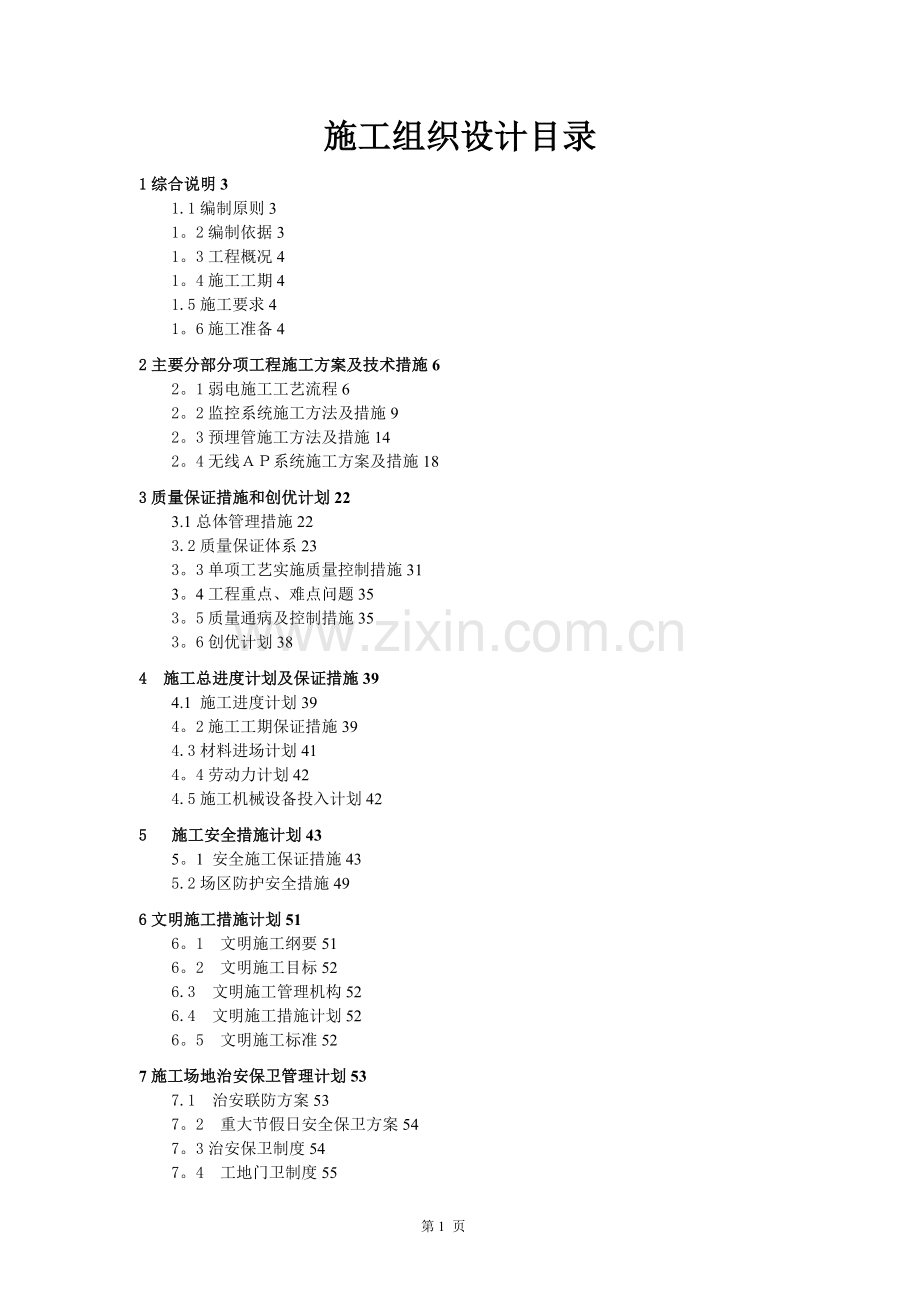

施工组织设计 施工组织设计目录1综合说明31.1编制原则31。2编制依据31。3工程概况41。4施工工期41.5施工要求41。6施工准备42主要分部分项工程施工方案及技术措施62。1弱电施工工艺流程62。2监控系统施工方法及措施92。3预埋管施工方法及措施142。4无线系统施工方案及措施183质量保证措施和创优计划223.1总体管理措施223.2质量保证体系233。3单项工艺实施质量控制措施313。4工程重点、难点问题353。5质量通病及控制措施353。6创优计划384 施工总进度计划及保证措施394.1 施工进度计划394。2施工工期保证措施394.3材料进场计划414。4劳动力计划424.5施工机械设备投入计划425 施工安全措施计划435。1 安全施工保证措施435.2场区防护安全措施496文明施工措施计划516。1 文明施工纲要516。2 文明施工目标526.3 文明施工管理机构526.4 文明施工措施计划526。5 文明施工标准527施工场地治安保卫管理计划537.1 治安联防方案537。2 重大节假日安全保卫方案547。3治安保卫制度547。4 工地门卫制度557。5民工住宿安全管理制度558施工环保措施计划568。1环保管理方针与目标569冬季和雨季施工方案599。1雨季施工措施599。2冬季施工措施6110施工现场总平面布置6310。1施工平面布置及临时设施布置6310。2施工现场平面布置图6411项目组织管理机构6511。1综合说明6511。2项目管理机构配备情况6511.3施工组织机构说明6512承包人自行施工范围内拟分包的非主体和非关键性工作、材料计划和劳动力计划7113成品保护和工程保修工作的管理措施和承诺7112。1成品、半成品保护管理要素7113。2 成品、半成品保护阶段管理7113。3成品、半成品保护管理责任7113。4成品保护组织措施7214任何可能的紧急情况的处理措施、预案以及抵抗风险的措施7314。1应急准备7314.2 应急预案7414。3事故处理程序7514。4抵抗风险的措施7515对总包管理的认识以及对专业分包工程的配合、协调、管理、服务方案7615。1对总包单位的配合7615。2对其他专业分包工程的配合7616与发包人、监理及设计人的配合7716.1与发包人的配合7716.2 与监理单位的配合7816.3与设计单位的配合7917招标文件规定的其他内容8017。1承诺及维保方案8017。2 对业主方相关人员培训计划8117。3技术支持工作方式821。综合1.1编制原则北戴河区旅游基础设施建设项目联峰山公园旅游基础设施改造工程施工四标段项目施工组织设计中的主要施工方案和施工方法，以及主要生产资源要素的优化配置和诸多方面的施工保障措施,均遵循科学、严谨、细致、实用、合理的原则,按照建设单位提供的工程有关资料的内容而编制。本设计是本工程施工中必备文件,也是工程技术资料的组成部分，旨在保障本工程保质保量、安全施工,达到质优、按期、顺利完成的目的.1.2编制依据为更好的完成本项目的施工任务，我们编制此施工组织设计。本施工组织设计是我公司依据ISO9000体系，结合我公司的系统集成经验，针对本工程的需求而制定，是指导系统集成全过程的管理性文件,适应于弱电系统建设.施工组织设计是指导施工的重要技术经济文件，编制和贯彻施工组织设计是工程施工之前的必要准备工作，是合理组织过程和加强企业管理的一项重要措施。北戴河区旅游基础设施建设项目联峰山公园旅游基础设施改造工程施工四标段项目施工图纸 GB/T 50314-2000 智能建筑设计标准 GB 5017493 计算机机房设计规范 GB 5019894 民用闭路监视电视系统工程技术规范GA/T 7594安全防范工程程序与要求GA/T74-94安全防范系统通用图形符号 GB 5020094 有线电视系统工程技术规范 GB J16-87 建筑设计防火规范 JGJ/T 16-92 民用建筑电气设计规范 GBJ 23292 电气装置工程施工及验收规范 CECS 72：97 建筑与建筑群综合布线系统工程设计规范 CECS8997 建筑与建筑群综合布线系统工程施工及验收规范 GB 1266390 防盗报警控制器材通用技术条件 GA/T75-94 安全防范工程程序与要求 GB 10408.1-89 入侵探测器通用技术条件 GB50057-92 建筑物防雷设计规范 322-1998 防雷及接地安装工艺标准 313-1998 金属线槽配线安装工艺标准 305-1998 钢管敷设工艺标准 533-1996 建筑电气安装分项工程施工工艺标准1.3工程概况本工程位于北戴河区联峰山公园风景区境内,它处在北京、承德、秦皇岛中国北方旅游“大金山角”上，同时还有山海关组成秦皇岛市范围内山（祖山)、海(北戴河）、关（山海关）的旅游小金山角.联峰山位于北戴河海滨风景区西部，因状似莲蓬，故又名莲蓬山。其傍海东西横列5公里多，恰似大海的锦绣屏风。本次工程主要包括9个子系统，包括：闭路电视监控系统、无线网络覆盖系统.1。4施工工期北戴河区旅游基础设施建设项目联峰山公园旅游基础设施改造工程施工四标段项目，计划总工期为260日历天.1。5施工要求我们公司的施工指导思想是:要求工程项目部严格按照公司行之有效的质量保证体系和管理办法进行运作，要质量、安全、工期、文明施工一起抓，并制定和贯彻执行本工程的质量计划和工期计划,对管理职责、文件和资料、材料采购、施工过程、检查和试验、不合格品的预防和纠正、产品保护、质量记录、服务质量等进行全方位严格控制,以确保工程质量。同时要求项目部严格按照施工规范、操作规程和有关安全生产、文明施工要求施工，认真做好技术安全交底和落实安全技术措施，强化安全检查和整改工作,以保证施工安全。尽力采用先进的施工机械设备和先进的施工方法，通过系统和科学的组织管理，达到工程质量目标，确保工期按期完成。充分发挥我公司现有的施工水平,做到守合同、守信誉、优质、安全、文明、高效的完成本工程全部合同规定的任务，使用户满意.本工程施工质量标准：达到国家施工验收合格标准。1。6施工准备施工管理制度的建立按项目管理规定和ISO9000 质量体系文件规定而建立的项目管理制度1) 项目经理部组织机构及职责2) 项目现场标准化管理制度3) 项目安全管理制度4) 项目施工生产管理制度5) 项目质量管理制度6) 项目技术管理制度7) 项目材料管理制度8) 项目机械使用管理制度9) 项目技术资料管理制度10) 项目现场管理制度施工技术准备（1） 由公司技术部门协助项目部有关人员认真学习图纸,熟悉理解图纸和设计意图,组织图纸进行自审、会审、准确掌握施工图纸细节和施工质量标准，明确工艺流程。中标接到图纸后应在规定时间内组织会审，会审采用分部、分项进行。力争将问题在图纸会审中解决。（2） 由公司技术部门配合项目部认真编制本工程的施工组织设计,在投标方案的基础上补充和健全施工方案，明确施工操作要点，对可能出现的问题和工序，提出针对性措施，为工程的施工生产做出指导，组织各专业施工队伍共同学习施工图纸，商定施工配合事宜.（3） 组织施工人员学习质量体系和验收规范，围绕本工程公司的质量目标,进一步全面掌握工程质量检评标准.（4） 根据图纸、施工组织设计、施工定额投标文件等重新编制或复核回标施工预算,以便为施工作业计划编制、施工任务单下达和限额领料单签发提供可靠依据.（5） 根据周围环境概况，制定环境保护方案和安全施工方案。施工准备 （1） 现场准备1) 查勘现场，熟悉场地情况,根据移交的控制坐标点,按建筑物总平面要求，在施工区域设置防破坏保护措施或安装必要的设备。2) 对施工用电、用水等要调查，编制用电、用水组织措施,并按方案的要求进行水、电布置.3) 针对本工程主要设备的性质，安装要领、技术要求等进行资料的收集，对调试的要求进行收集并做好调试工具工作的准备。 （2） 施工队伍准备1) 从公司建立的施工队伍中选择高素质的施工班组，根据施工组织设计中的施工程序和施工总进度计划要求,确定各阶段劳动力的需用量.2) 为进场工作做准备,对工人进行技术、安全、思想和法制教育，教育工人树立质量第一，安全第一的正确思想.使施工班组明确有关任务、质量、技术、安全、进度等要求。遵守有关施工和安全的技术法规和地方治安法规.3) 做好后勤工作安排,做好临时设施的修建为进场工作解决食、住、工作问题,以便进场人员能够进场后迅速投入施工,充分调动职工的生产积极性。 （3） 材料进场准备1) 根据施工组织设计中的施工进度控制计划和施工预算中的工料分析，编制工程所需材料用量计划,做好备料、供料工作，做好材料的进场计划。2) 根据施工总平面布置要求,合理布置材料堆放场地，并做好保管工作,并确定专业单位使用的范围,统一搭建办公室，辅助设施及仓库，或由甲方指定使用统一的辅助设施及仓库。 （4） 施工使用设备1) 按施工组织设计中确定的施工方法，为需要进场安装的电表，水表及配电箱等设备作进场准备工作.2) 设备进场后应进行保养和试运转等工作，以保证施工设备的正常运行.2。 主要分部分项工程施工方案及技术措施2。1弱电施工工艺流程上图为本次工程工艺流程图，从材料设备进场开始我们做了逐步的部署，争取把本次工程做到最好。前期综合工作有,技术准备，施工现场准备，物资、机具、劳力准备以及季节施工准备，包括在进行施工图设计的同时完成施工管槽等材料的采购、施工人员上岗培训、施工机具准备、工地临时设施搭建、协调施工用水、施工用电等工作。线缆的敷设由布线工程师根据施工图组织施工班组对工程进行施工交底工作。施工班组在对工程实施的同时作好施工隐蔽资料记录,以备将来对工程检测及维护的工作。 （1） 水平子系统的布线施工 水平子系统完成由接线间到工作区信息出口线路连接的功能。 (2）垂直干线子系统的布线施工 垂直干线子系统，是由一连串通过竖井垂直对准的接线间组成的,提供垂直干缆从主设备间到所在弱电设备间的通路,用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还提供了一个防火保护，为垂直干缆提供密封，坚固的空间使线缆可以安全地延伸到目的地,在线缆的敷设过程中，每敷设一根线缆，应同时在该线缆两端做上标记，便于在设备安装阶段区分线缆的对应点位。 设备及设备各构件间应连接紧密、牢固，安装用的紧固件应有防锈层；设备在安装前应作检查,并应符合下列规定:设备外形完整,内外表面漆层完好；设备外形尺寸、设备内主板及接线端口的型号及规格符合设计规定；应垂直、平正、牢固;所供设备到达现场后，我方派工程技术人员会同项目相关部门有关方面人员一起进行开箱检查,严格按照施工图纸及有关合同核对产品的型号、规格、品牌参数、厂家、数量及产品合格证书，双方共同作好检查记录，签字后作为设备验货依据。如发现问题,及时做好修理更换或索赔工作。 安装前认真消化施工图和设备的技术资料，对每件设备进行单体校验和性能检查，如耐压、绝缘、尺寸偏差，要及时采取措施，保证设备质量。 严格按照施工图、产品说明书及有关的技术标准进行设备安装。施工图纸不足时，根据现场施工的要求，补足必备的施工图纸。 仪表的安装应在工艺设备安装基本就序后进行。安装位置都应满足设计要求，不影响工艺管道.由于仪表、计算机属于精密贵重的设备，再者施工现场恶劣，因此应该注重仪表设备、计算机系统的安全，选择恰当的安装时间在仪表设备整体安装前应作好准备工作.每个单项工程完工之后，均按有关标准自检，及时做好施工测试、记录、资料归档及完善竣工图等工作,为工程验收做好准备。 系统联动调试前,将会同或组织其他有关供货单位专业技术人员共同制定详细的联调大纲，并报项目相关部门及监理工程师批准。根据我们工作经验和体会,应全面充分地了解所设计的控制方案和须实现的控制功能要求，有必要首先将自控系统的设计目标及控制要求与项目相关部门所提供的控制要求内容相比较、分析,提出合理意见,使控制合理、适用，满足生产工艺需要。 调试中，我们将发挥专业英语、自控理论、仪表技术和闭路电视监控技术及工程管理实践经验的优势,派出优秀的工程技术人员，参入系统联调。 调试前进一步阅读有关产品说明书,依据设计图纸及有关规范,精心组织调试.并仔细检查安装接线是否正确,电源是否符合要求。对所有检测参数和控制回路要以图纸为依据，结合生产工艺实际要求，现场一一查对，认真调试，特别是对有关的控制逻辑关系、联锁保护等将给予格外重视，注重检测信号或对象是否与其控制命令相对应。调试时要充分应用中断控制技术，当对某一设备发出控制指令时，及时检测其反馈信号，如等待数秒钟后仍收不到反馈信息，则立即发出报警信号，且使控制指令复位，保护设备，确保过程按弱电工程施工方案预定方式正常运行. 通过系统联调,发现问题，修正程序，并及时与项目相关部门讨论问题，提出建议和修改方案。必要时将扩展或完善原设计的程序控制功能达到自控系统功能均能满足设计要求，并使各个系统达到能正常连续运行的目的。调试期间将接受项目相关部门的指令要求和相关建议，并将完整的调试记录移交给项目相关部门，有利于各个系统今后的日常维护,彻底消除项目相关部门的后顾之忧. 竣工验收在施工图的基础上,将系统的最终设备,终端器件的型号名称、安装位置、线路连线正确标注在楼层监控及信息点分布图上，同时要向业主提供完整 的“监控点参数设定表”、“系统框图”、“系统试运行日登记表等技术资料， 以便业主今后系统的提升和扩展，系统的维护提供一个有据可查的文字档案。在保修期内,我公司将免费提供所需的技术服务和定期维修保养，同时提供十二小时的紧急维修服务. 维修保养事项包括但不限于以下的内容： 为保持系统的正常运行,定期的检查保养或易损件更换，包括：提供材料、清理物料及劳务等。 提供维修保养记录书,以便业主工作人员随时查阅有关设备的维修保养、 部件更换次数、检查及维修日志等记录。 按照以下要求安排定期维修及检查：对所有系统设备进行例行检查;设备的清理；设备的调试；替换所有不正常的弱电及机电设备的监控设备;及时升级软件版本,积极配合进一步集成的工作。2。2监控系统施工方法及措施监控系统的安装主要包括前端各种探测器摄像机及云台的安装、线缆的铺设、监控室内控制设备及监视设备的安装、电源及接地保护装置的安装等.为了提高系统的安装施工效率,确保该系统保质而科学有序的进行，根据我公司多年的施工经验,我们提出该系统应按下列安装程序进行，同时在各施工程序实施中应遵守的原则和注意事项说明如下:（1） 线槽、管线的架设依据设计图纸中前端各探头、摄像机的具体位置及控制室的位置和现场的实际情况、测量和确定主线槽及分线槽（线管)的走向进行线槽及线管的架设工作，作为此项工作应遵守的原则如下:1) 槽的规格应确保应铺设线缆的数量并留有相应的合理空间。2) 弱电线槽与强电线槽确保一定的距离，线槽与上顶板留有充足的空间，确保布线和盖板不受影响。3) 线槽的架设应平直牢固,桥架接口应平整，接缝处应紧密平直.4) 线槽与线管连接一定加锁扣，确保连接牢固.5) 配合土建、装修施工做好预埋件的预埋，确保位置准确无遗漏。（2） 线缆的铺设各种线缆的铺设是系统中及其重要的工作。它关系到系统单机及总体联调工作是否顺利的关键，因此进行施工中应符合下列要求：1) 铺设线缆前做好线槽及线管内的清理工作。2) 线缆的铺设符合工业企业通讯设计规范和建筑电气设计技术规程有关规定。3) 视频电缆的弯曲半径应大于电缆直径的15倍.4) 用于室外的线缆应具有防机械损伤保护，引入室内接口处应加防水装置。5) 铺设线缆时防止过力抻拉,出入线槽、线管处应加保护措施,防止线缆的损坏.6) 线缆的两端应留有充足的余量,并标明永久性的记号.7) 控制室内的线缆应从控制台及机架底部引入，应顺直无扭曲并还应成捆绑扎。8) 电梯机房内布管走线需做到美观整齐。（3） 摄像机安装1) 摄像机安装前应按下列要求进行：a）将摄像机逐个通电进行检测和粗调,在摄像机处于正常工作状态后，方可安装。b）对于吸顶安装的彩色半球摄像机,使用快丝可直接安装到天花板上,并用衬板进行加固。c)对于彩色快球摄像机，首先检查摄像机的安装尺寸,在适当位置安装.2) 在搬动，架设摄像机过程中,不得打开镜头盖。3) 摄像装置的安装应牢靠、稳固。4) 从摄像机引出的电缆宜留有适当的余量，不得影响摄像机的转动。摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。5) 先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。（4） 监视器机架、控制台、设备机柜的安装控制室内控制台、监视器机架、设备机柜的安装好与坏，是一项不可忽视的工作，是系统整体效果的展示，因此应做到下列要求：1) 机架、机柜安装应垂直平稳,垂直偏差应小于2。2) 多个机架、机柜并排一起，面板应在同一平面上，前后偏差小于5mm，机架之间的连接应牢固，中间缝隙小于5mm.3) 机柜内的部件安装牢固,确保内置设备的牢固、端正。4) 控制台应安放平稳，要置于有利监视的位置，并使监视器不得面向窗户，避开直射光线,而影响图像质量.5) 多个控制台的拼接应保持台面的一致，拼接处的缝隙应小于5mm。6) 控制台面整洁无划痕,附件完整，紧固可靠。7) 控制台内的各种接插件和控制设备牢固安放固定并便于操作。8) 各操纵键盘及按钮应方便于操作者。9) 控制室内的接地母线的路由规格应符合设计要求.10) 铜带母线应光滑无毛刺,绝缘层无破损,与机架连接应牢固.（5） 监视器的安装1) 监视器应端正、平稳,安装在监视器机柜（架)上.应是良好通风散热环境。2) 主监视器距监控人员的距离应为监视器荧光屏对角线长度的46倍.3) 避免日光或人工光源直射荧光屏。荧光表面背景,光照度不得高于100X。4) 监视器机柜(架）的背面与侧面距墙不应小于0。8M.5) 监视器的外部调节旋钮、开关，应暴露在便于操作的位置。（6） 控制设备的安装1) 控制矩阵应端正、平稳安装，机柜内设备应安装牢固,安装所用的螺钉、垫片、弹簧、垫圈等均应按要求装好，不得遗漏.2) 将硬盘录像机的输出接到监视器上，进行录像回放显示等。3) 控制台或机架框内插件设备均应接触可靠,安装牢固，无扭曲、脱落现象.4) 监控室内的所有引线均应根据监视器，控制设备的位置电槽和进线孔。5) 所有引线在与设备连接时，均要留有余量，并做永久性标志，以便维修和管理.6) 报警控制主机和键盘安装在立面墙上或置于工作台上。7) 警号放置在报警效果较好的位置。（7） 供电与接地1) 电视监控系统应由可靠的交流电源回路单独供电，配电设备应有明显标志.2) 供电电源应采用220V， 501Hz 的单相交流电源。电压偏移允许10%，超过此范围时,应设电源稳压装置。交流稳压的标称功率一般不得小于系统使用功率的1。5 倍.3) 摄像机、控制电源应采用24V/AC或12V/DC电源供应,应集中处理于弱电房内,并须预留20备用扩充容量提供日后的扩容要求。4) 对在紧急情况下必须继续工作的摄像机、探测器,应保证其正常供电和足够的照度。5) 摄像机应由监控室引专线统一供电.对离监控室较远的设备统一供电确有困难时也可就近解决，但必须与监控室为同相的可靠电源,并由监控室操作通断.（8） 系统调试1) 设备调试前的准备工作系统设备进行调试前应作充分的前期工作，这是确保单机及系统联调顺利有序的进行不可缺少的环节，应遵守如下要求:a) 准备好经校验过的各种仪器仪表（万用表、示波器、信号发生器、监视器等)。b) 电源检测：合上监控系统的电源总开关,检测交流电源电压,检查稳压电源装置的电压表读数、线路排列等.合上各电源分路开关,测量各输出端电压、直流输出端的极性，确认无误后，给每一回路送电，检查电源指示灯等。检查各设备的端电压.c) 对各种线缆进行校对,检查接线是否正确，有无短路的现象，绝缘电阻是否满足要求。采用250 V 兆欧表对控制电缆绝缘进行测量，线芯与线芯、线芯与地线绝缘电阻不应小于0.5M。用500 V 兆欧表对电源电缆进行测量，其线芯间、线芯与地线间的绝缘电阻不应小于0.5M。d) 接地电阻测量,对本系统中的金属保护管、电缆桥架、线槽和各种设备的金属外壳均应与地连接并保证可靠的电气通路。e) 对电压进行检测，合上电源总开关，检测交流电压及稳压电源是否符合要求，分别合上各电源分路开关，测量各输出电压及直流输出的极性,确认无误后给每一回路送电,并检查各设备的端电压是否满足技术要求。2) 系统的单机调试系统的单机调试决定于整个系统联调的工作,因此做好单机调试应符合下列要求:a) 检查各路的线缆是否畅通,有无短路情况。b) 测量电压、电流是否在要求的指标之内.c) 通电后对摄像机、镜头、云台进行调试并做好纪录。d) 可遥控摄像机，要求静止和旋转过程中图像清晰度变化不大，云台运转平稳、无噪音，电动机不发热,速度均匀。e) 调整摄像机,使各项指标满足说明书的参数，云台运转平稳符合观察范围。f) 检查探测器的灵敏度,做好纪录并将灵敏度调到恰好为止。g) 把一路防区信号接入主机，然后单独检测该路探头报警情况，有无漏报、误报情况发生.这一路检测没问题后在接入另一路，如此这样,把每一路都单独检测一遍，确认无误后再把所有线路接齐。3) 系统的整体联调系统的整体联调是关系到系统功能是否能够实现的关键，因此做好系统联调工作应遵守下列要求：a) 对每台设备进编号.b) 做好各种线缆与主机的连接工作，准确无误，连接可靠。c) 作为控制主机与报警主机及控制键盘的连接工作，准确无误，连接可靠。d) 确保各种线缆连接无误时方可供电，并检查各种设备指示灯是否正常。e) 做好每项工作的记录工作，及时解决出现的问题。f) 检查各路信号是否正常，并做好记录.g) 检查控制系统对各路信号控制是否有效。h) 检查监控系统及报警两系统的联动功能是否符合设计要求。（9） 系统竣工验收在各项设备单体调试、系统调试完毕后。按照施工图对每项试验做好记录，当各项技术指标都达到要求时，系统并经过24小时连续运行无故障，绘制竣工图，准备好施工评定资料,向业主提供施工质量评定资料。依据相关标准和规范，对照系统检测报告、设计文件,检查安全防范系统(工程)构成（配置)、主要功能、主要技术指标和施工验收,是否符合要求。1) 检查系统选用的技防产品，是否符合国家或公共安全行业有关标准和管理的规定（有无质量证明）.2) 中心控制室是否按要求配备了通信联络手段，是否具有自身防范、防火和雷电防护等安全设施。整个系统有无备用电源,其容量是否符合要求。3) 检查系统的操作功能，如系统布防、撤防、旁路、切换、控制、联动、显示、记录、打印、回访等是否正常.4) 检查系统有无对操作人员的管理，如优先操作等级.5) 检查应设防的周界、区域和部位是否都采取了设防措施.作步行测试抽查、防拆保护抽查。检查警戒范围有无盲区,防拆保护是否24小时有效。6) 检查是否按图施工。如有局部调整或变更时，应查看建设（使用）单位和设计、施工单位双方认可的更改审核单。7) 检查是否有隐蔽工程随工验收单。8) 检查前端设备的安装位置、安装质量、线缆连接是否符合规范要求.9) 检查控制室终端设备的安装是否平稳牢靠、操作是否灵活、维修是否方便安全、是否等电位接地、接地线缆及连接方法是否符合要求、机架接线是否整洁、标识明显牢靠.验收结尾：工验收组负责人、技术验收组负责人和资料审查组负责人应现场填写竣工报告移交验收委员会主任。经双方对验收报告中各项内容评审通过并签字确认以后,验收工作完成.2。3预埋管施工方法及措施2.3.1线槽敷设方法、措施金属电线槽的安装须符合GB502581996电气装置安装丁程lKV及以下配线丁程施丁及验收规范规范的要求。电线槽的安装,一方面要便于以后的敷管和布线，又不影响别的单位施工，另一方面要美观整齐。金属电线槽安装时,吊点和支持点的距离，应根据工程具体条件确定,一般在直线段固定间距不应大于3 米，在电线槽的首端、终端、分支、转角、接头及进出接线盒处不应大于0。5 米。在弱电井中，电线槽沿墙敷设,用塑料胀管配自攻螺丝固定.在吊顶内敷设电线槽时，用吊架悬吊安装，吊杆用四号角钢制作，对较小的槽，用L 型支架固定，而较大的电线槽，用U 型支架固定。角钢上部通过膨胀螺栓固定在楼板上,角钢与电线槽之间用拉钉连接固定。吊装金属电线槽在吊杆安装好以后,进行电线槽的组装，首先应安装干线电线槽，后安装支线电线槽。金属电线槽的连接应无间断，直线段连接应采用连接板,用垫圈弹簧垫圈、螺栓螺母紧固，连接处间隙应紧密、平直.在电线槽的两个固定点之间，电线槽与电线槽的直线段连接点只允许有一个.电线槽必须以125m至15m之间距支承于墙上或悬挂于天花板上，并须完全垂直和水平。在加上电缆之荷载后不应有明显的弧垂。在电线槽之悬挂点上须加一块厚度不小于3mm之加强垫板或垫片,其截面不得小于电线槽之半。在供电讯线用之垂直电线槽内沿其底面必须固定一块厚度不小于20mm之加强垫板或垫片以安装垂直及倒装的电话电缆.按图标设置分支电线槽。除电讯电线槽外，垂直电线槽内必须装置支持装置以防止由于电缆白重而弓起电缆下垂及电缆受到张力.跨过沉降缝处的电线槽必须考虑伸缩及保持接地的连续性.所采用的方式必须预先经建筑师工程师批准.进入电缆槽之地点必须防止浸水或加以防水保护.在安装线路前，所有电线槽上之破损及尖锐的边缘必须予以清除。电线管与电线槽之连接必须使用镀锌的联接管箍与套筒。电线槽上不得有敲落孔,开孔必须于工地钻孔.在切割后，电线槽之尖锐边缘必须磨平以免擦伤电缆并须涂以防腐蚀油。当电缆槽盖打开后、在电缆可能从槽中落出之处须装设防护条或其它适合的夹持装置。所有电线槽须在当地方涂上其系统认别的每个中文字须为50mm高。地板内电线槽系统:整个地板内电线槽系统之安装必须按照制造厂商之指示进行.整个地板内电线槽系统必须于浇灌面层前安放妥当.出线盒和分线盒顶标高须于丁地确定.电线槽系统安装时，每个连接必须紧密以保证接地之连续性。电线槽、分线盒及出线盒均必须座于平整光滑地曲上。当底面稍有不平或较为粗糙可抹一层薄薄的面层作底。在电线槽顶上必须加一层金属线网以保持与混凝土的粘接在电线槽系统安装中及安装以后，整个系统必须妥善地加以保护与遮盖以免浸水及进入垃圾.2.3。2线管敷设方法、措施 （1） 管与管连接：直接将导管插入直管接头或套管接头，用扣压器在连接处施行点压即可. （2） 管与盒连接：先将螺纹管接头与接线盒连接，再将导管插入螺纹管接头的一端，然后用扣压器在螺纹管与导管街头出施行点压即可.导管连接示意图详见文字叙述中附表内容：表7 （3） 注意事项1) 电线管不宜穿过建筑物、构筑物或设备的基础。当必须穿过时，应另设保护管或采取其它措施.2) 电线管路敷设及管内穿线的施工及验收,除应符合本规范的规定外，尚应符合国家现行的有关规范的规定。3) 电线管路弯曲处敷设，不应有折皱、凹陷、裂纹等缺陷,其管材弯扁程度不应大于管外径的10%.4) KBG管电线管路明敷设时，支架、吊架的规格，当设计无要求时，不应小于下列规定： 圆钢：直径6mm。 扁钢:30 mm3 mm. 角钢:25 mm25 mm3 mm。 埋注支架应有燕尾，埋入深度不应小于80 mm.5) 电线管路水平或垂直明敷设时，其水平或垂直安装的允许偏差为1。5。全长偏差不应大于管内径的1/2。6) 电线管路明敷设时,排列应整齐，固定点牢固、间距均匀。电线管路最大间距要求表详见文字叙述中附表内容：表97) 电线管路明敷设时，其固定点所采用器材与终端、弯头中点、电气器具或盒（箱）边缘的距离，宜为150300mm。8) 电线管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm。9) 管电线管路暗敷设时，管路固定点应牢固,且应符合下列规定： 敷设在钢筋混凝土墙及楼板内的管路与钢筋绑扎固定，固定点间距不应大于1000mm； 敷设在砖墙、砌体墙内的管路，剔槽宽度，不应大于管外径5mm。固定点间距，不应大于1000mm； 敷设在预制圆孔板上的管路平顺，紧贴板面，固定点间距不应大于1000mm。10) KBG管电线管路连接，应采用专用工具进行，不应敲打形成压点.严禁熔焊连接。管路为水平敷设时，扣压点宜在管路上、下方分别扣压;管路为垂直敷设时,扣压点宜在管路左、右侧分别扣压。11) KBG管电线管路,当管径为25及以下时，每端扣压点不应少于2处；当管径为32及以上时,每端扣压点不应少于3处.且扣压点宜对称，间距宜均匀.扣压点深度不应小于1。0mm。且扣压牢固，表面光滑，管内畅通.管壁扣压形成的凹、凸点,不应有毛剌.12) 线管进入盒（箱)时,应一孔一管，采用螺纹接头连接并应锁紧，管与盒连接采用I型螺纹接头，管与箱连接应采用型螺蚊接头（又称爪型螺纹接头）。13) KBG管及其金属附件组成的电线管路,当管与管、管与盒（箱）连接符合上述管路连接规定时，连接处可不设置跨接线。管路外壳应有可靠接地.但不得熔焊连接。也不得作为电气设备接地线。2.3。3线缆敷设方法、措施本项目工程由于系统较多，所用线缆的类型和规格就比较多。主要包括非屏蔽双绞线,大对数电缆,同轴电缆，普通铜芯线、信号线、屏蔽线和控制电缆等. （1） 电缆的敷设方法:1) 线缆在敷设前，应做外观和导通检查，并用500V 兆欧表测量绝缘电阻，其电阻值不应小于5M.2) 敷设线缆要合理安排，不宜交叉,敷设时防止电缆之间及电缆与其他硬物体之间的摩擦，固定时，松紧要适度。3) 在同一线槽内的不同信号、不同电压等级的电缆应分类布置，最好不要将强电线路敷设在同一线槽内.4) 电线穿管前应清扫管路，穿线时不应损伤导线。5) 信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路，应分别采用各自的线管。6) 控制盘内端子板两端的线路，均应按施工图纸编号。7) 每个接线端子最多可以接两根导线。8) 导线与端子板、仪表、电气设备等连接时,应留有适当余量。 （2） 具体实施细节如下：管路敷设时,管路弯曲处不应有褶皱、凹穴和裂缝现象。弯曲程度不应大于管外径的1/10，弯曲半径不应小于管外径6倍。管入盒、箱、桥架处管口应平整、无毛刺。管口露出箱盒上于5mm，用锁母固定，接地处应跨接良好。管口露出锁母的丝扣2-4扣，并应一管一孔，孔的大小应与管径相吻合，管道连接处清洁、美观、电气连接牢靠、严密.管路超过下列长度时应加些防水、防暴接线盒，无弯时30m，一个弯时20m,两个弯时15m，三个弯时8m。如无法加接线盒时，应将管径加大一号。铁制箱、盒严禁用电、气焊开孔，必须用专用开孔器开孔。智能化系统的配线原则上可采用同槽分离方式敷设，但电压大于65V以上的辅助供电回路应另管敷设。特别是视频信号与动力线之间应有良好屏蔽和隔离，防止信号窗口窜扰和电磁干扰。视频线长度不够，需接头时，采用专用对接接头连接，屏蔽线的屏蔽层与上位机及下位机要有可靠接地，接地电阻小于4欧姆.设备接线时接头必须上焊锡再接入端子.开关件安装,其必须稳固、牢靠，高度按规定标准，并保证横平、竖直.精密设备安装时带手套操作.线缆敷设时，必须在电缆盘上方放出并保质松弛。放线过程中线缆严禁打小圈，螺丝波浪等现象，视频线中间如要接头需专用电缆头连接，多股线与设备使用铜线进行连接.设备处导线连接时应根据实据情况留有的余量，导线按图纸提供的线号标签进行标识，根据编号进行子接线.设备安装牢固、美观，顶装设备横竖成列,墙装设备端正一致，资料整理正规、完整无遗漏,各种现场变更手续齐全有效。2.4无线系统施工方案及措施2.4。1直埋光缆的敷设1、开沟光缆沟的截面尺寸应按施工图要求，其底宽随光缆的数目而变，一般为1到2条光缆，沟底宽3040cm；3条光缆，沟底宽55cm;4条光缆沟底宽65cm。沟底宽度约为底宽+0。1倍埋深。同沟敷设的光缆不得交叉、重叠，两直线段上的光缆沟要求越直越好，直线上遇有障碍物时可以绕开,但绕开障碍物后应回到原来直线上，转弯段的弯曲半径不少于20m。光缆敷设在坡度大于20度，坡长大于330m是,宜采用S形敷设或按设计要求的措施处理.2、沟底处理一般地段的沟底填细土或沙石、夯实，夯实后其厚度约10cm；风化石和碎石地段应先铺约5cm厚的砂浆，然后再填细石或沙石，以确保光缆不被碎石的尖刃划伤;若光缆的外护层为钢丝铠装时，可以免铺砂浆;在土质松软易于崩塌的地段时,可用木桩和木块作临时护墙保护.3、光缆的布放直埋敷设大多在野外进行，只有路由沿道路时,才能采用机械布放,机械布放采用卡车或卷放线平车作牵引，先由起重机或升降叉车将光缆盘装入车上绕架，拆除光缆盘上的小割板或金属盘罩,指挥人员应检查准备工作确已就绪后开始布放.机动车应缓慢前移，同时用人手将光缆从缆盘上拖出，轻放在沟边，放出20m 后再由人工放入沟中。直埋敷设目前使用机械牵引的条件往往很少，一般为人工布放，人工布放有两种方式,一种是直线肩扛方式（注意无论用什么方式布放,都不准将光缆在地面拖)，人员隔距小，由指挥人员统一行动；另一种是人工抬放方式，先将光缆盘成8字形,每2KM光缆堆成10个8字形，每组用皮线捆6组,每组由4人抬缆,组间各配一人协调,第一组前边由2人导引,布放时在统一指挥下各组抬起沿沟向前移动4、回填回填之前必须对布放的光缆进行检查、测量.外观检查光缆外护套是否有损伤，对有金属护套的光缆作对地绝缘电阻测试，一般用兆欧表，光纤作通光测试,确认光缆无损后方可回填土,先回填15 cm厚的细土或沙石，严禁将石块、砖头、冻土推入沟中，回填时应派人下沟踩缆，防止回填土将光缆拱起,沟内有积水时,为防止光缆成飘浮状态可将光缆压入沟底填土,第一层细土填完后，应人工踏平后再填，每填30cm踏平一次，回填土应高于地面10cm，如果光缆的接头暂不接，则必须用混凝土板、砖等保护缆端的交叠部分,并标出醒目的标记,直到实际连接后拆除。2。4。2通信管道敷设测量方案、施工测量的准备工作：（）了解工程的总体布局、定位及标高情况.(）对图纸进行校核。（)确定放线精度.（)测量设备、仪器确保在有效期内。、场区平面控制网：（）平面
