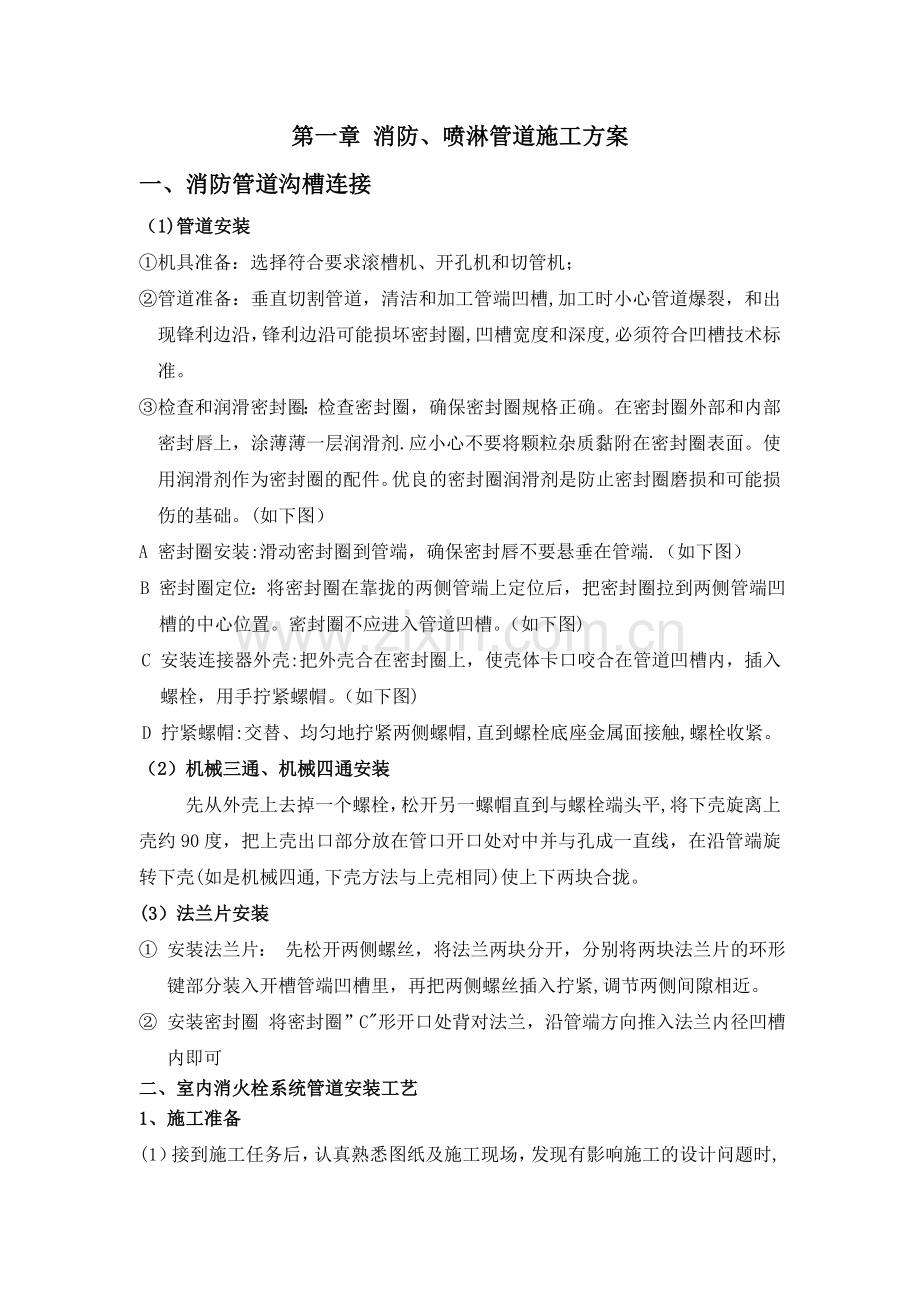

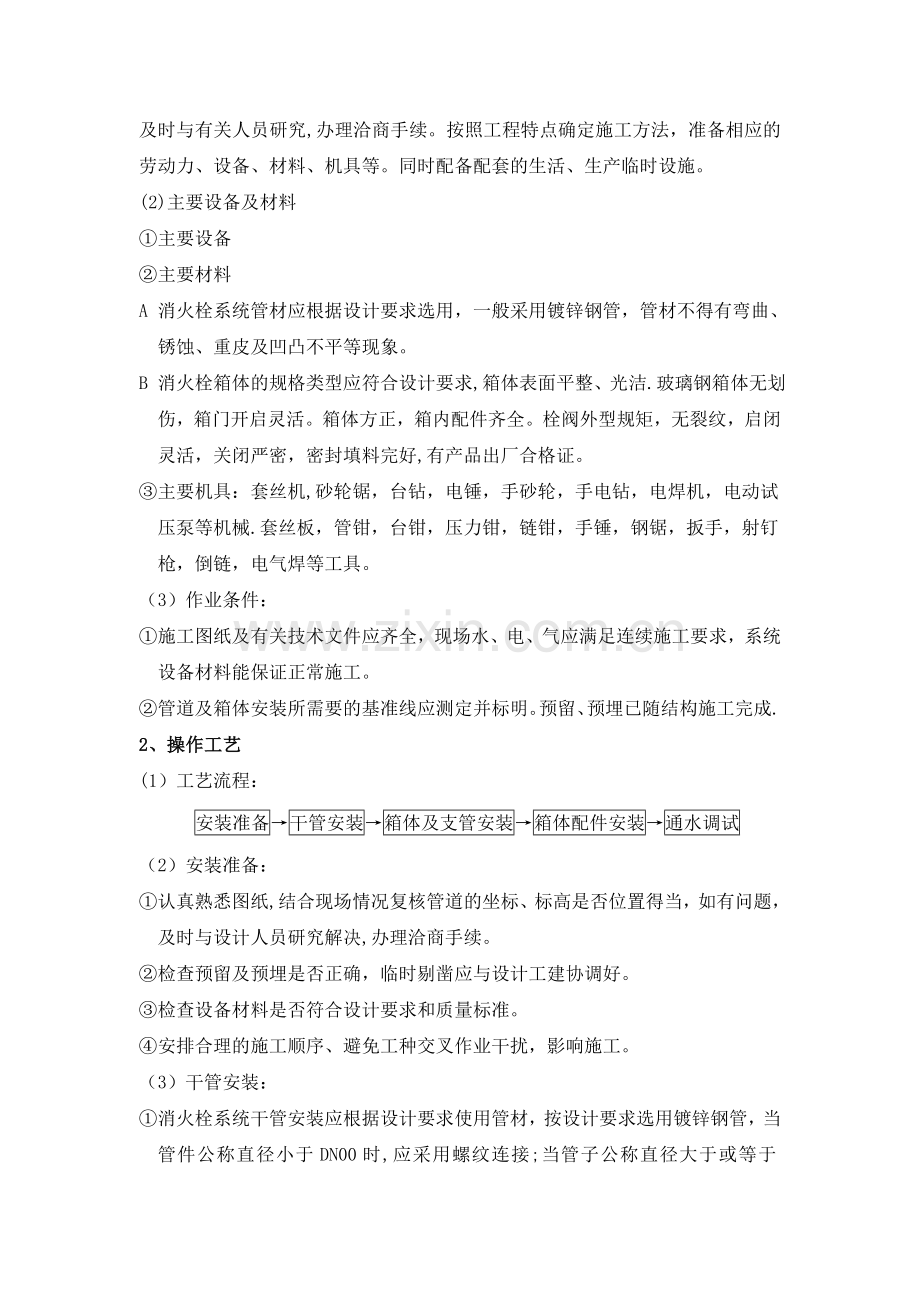

第一章 消防、喷淋管道施工方案一、消防管道沟槽连接（1)管道安装机具准备：选择符合要求滚槽机、开孔机和切管机；管道准备：垂直切割管道，清洁和加工管端凹槽,加工时小心管道爆裂，和出现锋利边沿，锋利边沿可能损坏密封圈,凹槽宽度和深度,必须符合凹槽技术标准。检查和润滑密封圈：检查密封圈，确保密封圈规格正确。在密封圈外部和内部密封唇上，涂薄薄一层润滑剂.应小心不要将颗粒杂质黏附在密封圈表面。使用润滑剂作为密封圈的配件。优良的密封圈润滑剂是防止密封圈磨损和可能损伤的基础。(如下图）A 密封圈安装:滑动密封圈到管端，确保密封唇不要悬垂在管端.（如下图）B 密封圈定位：将密封圈在靠拢的两侧管端上定位后，把密封圈拉到两侧管端凹槽的中心位置。密封圈不应进入管道凹槽。（如下图)C 安装连接器外壳:把外壳合在密封圈上，使壳体卡口咬合在管道凹槽内，插入螺栓，用手拧紧螺帽。（如下图)D 拧紧螺帽:交替、均匀地拧紧两侧螺帽,直到螺栓底座金属面接触,螺栓收紧。（2）机械三通、机械四通安装 先从外壳上去掉一个螺栓，松开另一螺帽直到与螺栓端头平,将下壳旋离上壳约90度，把上壳出口部分放在管口开口处对中并与孔成一直线，在沿管端旋转下壳(如是机械四通,下壳方法与上壳相同)使上下两块合拢。(3）法兰片安装 安装法兰片： 先松开两侧螺丝，将法兰两块分开，分别将两块法兰片的环形键部分装入开槽管端凹槽里，再把两侧螺丝插入拧紧,调节两侧间隙相近。 安装密封圈 将密封圈”C形开口处背对法兰，沿管端方向推入法兰内径凹槽内即可二、室内消火栓系统管道安装工艺1、施工准备(1）接到施工任务后，认真熟悉图纸及施工现场，发现有影响施工的设计问题时,及时与有关人员研究,办理洽商手续。按照工程特点确定施工方法，准备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。(2)主要设备及材料主要设备主要材料A 消火栓系统管材应根据设计要求选用，一般采用镀锌钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。B 消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁.玻璃钢箱体无划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好,有产品出厂合格证。主要机具：套丝机,砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械.套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。（3）作业条件：施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。管道及箱体安装所需要的基准线应测定并标明。预留、预埋已随结构施工完成.2、操作工艺(1）工艺流程：安装准备干管安装箱体及支管安装箱体配件安装通水调试（2）安装准备：认真熟悉图纸,结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决,办理洽商手续。检查预留及预埋是否正确，临时剔凿应与设计工建协调好。检查设备材料是否符合设计要求和质量标准。安排合理的施工顺序、避免工种交叉作业干扰，影响施工。（3）干管安装：消火栓系统干管安装应根据设计要求使用管材，按设计要求选用镀锌钢管，当管件公称直径小于DN00时,应采用螺纹连接;当管子公称直径大于或等于DN00时，采用沟槽式连接。（4）箱体及支管安装：消火栓箱体要符合设计要求,栓阀有单出口和双出口双控等.产品均应有消防部门的制造许可证及合格证方可使用用.消火栓支管要以栓阀的坐标，标高定位甩口,核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开后应灵活。消火栓箱体安装在轻体隔墙上应有加固措施。消火栓管道安装完按设计指定压力进行水压试验.如设计无要求一般工作压力在1。0MPa以下,试验压力为1。4MPa。工作压力为1MPa以上,试压压力为工作压力加 0.4MPa，稳压30分钟，无渗漏为合格。为配合装修，试压可分段进行。消火栓系统管道试压完可连续作冲洗工作，冲洗时管内水流量应满足设计要求，进出水口水质一致时方可结束。（5)箱体配件安装：应在交工前进行。消防水龙带应折好放在挂架上式卷实、盘紧放在箱内；消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪，快速接头的连接，一般用14铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电器专业配合施工。（6)通水调试：通水调试前消防设备包括水泵、结合器、节流装置等应安装完,其中水泵做完单机调试工作。系统通水达到工作压力，选系统最不利点消火栓做试验,通过水泵结合器及消防水泵加压,消防栓喷放压力均应满足设计要求。三、喷淋系统施工方案1、施工准备(1）接到施工任务后,认真熟悉图纸及施工现场，发现有影响施工的设计问题时,及时与有关人员研究,办理洽商手续。按照工程特点确定施工方法，准备相应的劳动力、设备、材料、机具等.同时配备配套的生活、生产临时设施。（2）主要设备、材料及机具主要设备主要材料管材及连接件，型钢，焊条，氧气，乙炔，厚漆，麻，聚四氟乙烯带，膨胀螺栓，密封、垫，螺栓，螺母，机油,防腐漆，稀料,小线,铅丝，电池等。主要机具套丝机、滚槽机、开孔机、砂轮锯、台钻，电锤，手砂轮，手电钻，电焊机,电动试压泵等机械。套丝机,管钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。钢卷尺，角尺，油标卡尺，线坠，水平尺等量具。（3）材料及设备要求：消防喷洒管材应根据设计要求选用，采用热镀锌钢管及管件，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。喷淋泵，窗玻璃泵,水泵结合器，报警阀及组件,信号控制阀，水流指示器，喷洒头，气压给水装置,稳压泵等.其中喷洒头，应有国家消防产品质量监督监测报告；报警阀，压力开关，水流指示器等主要系统组件应有FM认证。（4)作业条件:主体结构已验收，现场已清理干净.管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。设备基础经检验符合设计要求，达到安装条件.安装管道所需要的操作架应由专业人员搭设完毕。检查管道支架、预留孔洞的位置、尺寸是否正确。喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。封吊顶时按喷洒头预留口位置在顶板上开孔.2、操作工艺（1)工艺流程安装准备 预留预埋 预加工支吊架安装管道安装水流指示器、消防水泵、高位水箱、水泵接合器安装管道试压冲洗油漆保温节流装置安装报警阀配件、喷头安装系统通水调试竣工验收施工顺序是：先地下后地上，先干线和主管，后支线或支管，每道工序施工完毕后邀请业主、监理工程师进行检评、隐蔽。然后进行下一道工序的施工.(2）安装准备：熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当,及时与设计人员研究解决,办理洽商手续。检查预埋、预留是否正确，需临时剔凿应与设计土建协商。安装前进场设备材料检验：机场设备材料规格、型号、应满足设计要求：外观整洁,无缺损、变形及锈蚀；镀锌或涂漆均匀无脱落：法兰密封面应完整光洁，无毛刺及径向沟槽；丝扣完好无损伤;水泵盘车应灵活无阻滞及异常声响；设备配件应齐全；报警阀逐个渗漏试验，阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。（3）管网安装支吊架制作安装管道支吊架的选型：管道支吊架材质按设计要求为热镀锌型钢。支吊架的高度应按设计图纸并与其它专业进行协调后确定，防止施工过程中管道与其它专业的管道发生“碰撞”。管道支架制作加工：管道支吊架采用工厂化制作,制作质量必须符合规范与设订要求.管道水平安装时，管道架间距应符合设计或规范要求。管道支架或吊架之间的距离公称直径（mm）253240507080100125150200250300最大间距（m）3.544.55566.5789.51112临近阀门和其他大件管道须安装辅助支架,以防止过大的应力，临近泵接头处亦须安装支架。对于机房内压力管道及其他可把震动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减震的目的.水平安装管道的卡架一般以吊架为主，没段干管应设1个防晃支架。管道改变方向时，应增设防黄支架。立管暗装在竖井内时,在管井内预埋铁件上安装卡架固定，安装位置距地面或楼面距离宜为1。51。8m,层高超过5m应增设支架。干管安装自动喷水灭火系统管材根据设计要求，采用热镀锌钢管及管件，当管件公称直径小于DN100时，应采用螺纹连接；当管子公称直径大于或等于DN100时，采用沟槽式连接.管道安装前应校直管子并清除内部杂物，停止安装时已安装的管道敞口应封堵好。如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰活接,焊接后做完清理防腐再安装。严禁在已安装好的镀锌管道上开孔施焊。管道穿过伸缩缝时应设置柔性短管,管道水平安装宜设0。0020.005的坡度,坡向泄水装置。喷洒干管用沟槽连接时,每根配管长度不宜超过6m，直管段可把几根连接在一起使用倒链安装，但不宜过长.也可调直后编号依顺序安装,吊装时应先吊起管道一端,待稳定后再吊起另一端。支管安装:管道的分支预留口在吊装前后应先预制好。丝接的管道采用三通定位预留口。所有预留口均加好临时堵板。当管道变径时，宜采用异径接头。在管道弯头处不得采用补芯。当需要采用补芯时,三通上可用1个，四通上不应超过2个。配水支管上每一直管段,相邻两喷头之间的管段设置的吊架均不宜少于1个，当喷头三间距离小于1.8m时可隔段设置,但吊架的间距不宜大于3.6m.每一配水支管宜设一个防晃支架。管道支吊架的安装位置不应防碍喷头的喷头效果。喷洒支管安装:喷洒水支管安装支吊顶型喷洒头的末端一段支管,这段管不能与分支干管同时顺序完成,要与吊顶装修同步进行。吊顶龙骨装完，根据吊顶材料厚度定出喷洒头的预留口标高，按吊顶装修图确定喷洒头的坐标,使支管预留口做到位置准确。支管管径一律为25mm,末端用25mm25mm的异径管箍口,拉线安装。支管末端的弯头处100mm以内应加卡件固定，防止喷头与吊顶接触不牢，上下错动.支管装完,预留口用丝堵拧紧。向上喷的喷洒头有条件的可与支管同时安装好。其他管道完成后不宜操作的位置也应先安装好向上喷的喷洒头。阀门安装阀门的规格、型号、材质及品牌应按设计图纸及规范要求选用。阀门安装前，应做耐压强度试验。试验应以每批（同牌号、同规格、同型号）数量中抽查10.如有漏裂不合格的，应再抽查20,如仍有不合格的则须逐个试验。强度和严密性试验压力应为阀门出厂规定之压力.并做好阀门试验记录。阀门安装时,应仔细核对阀件的型号与规格是否符合设计要求。阀体上标示箭头，应与介质流动方向一致。阀门安装的位置应符合设计要求，并且便于操作.水压试验：喷洒管道水压试验为了不影响吊顶装修进度可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管道有无泄漏，如有法兰、阀门等部位泄漏，应在加压前紧固，升压后再出现泄漏时做好标记，卸压后处理。必要时泄水处理.水压试验压力应根据工作压力确定.当系统工作压力等于或小于1Mpa时，试验压力采用工作压力再加0.4Mpa。试压时稳压30min目测管网应无泄漏和变形，且压力降低不大于0.05Mpa。试压合格后及时办理验收手续。冬季试水压，环境温度不得低于+5，若低于+5应采取防冻措施。试压合格后将压力降至工作压力座严密性试验，稳压24小时不渗不漏为合格。冲洗喷洒管道试压完可连续座冲洗工作.冲洗时应确保管内有足够的水流量。排水管道应与排水系统可靠连接，其排放应畅通和安全.管网冲洗时应连续进行，当出口水的颜色，透明度与入水口的颜色基本一致时方可结束。管网冲洗的水流方向应与灭火时管网的水流方向一致.冲洗合格后应将管内的水排除干净并及时办理验收手续。当现场不能满足上水流量及排水条件时，应结合现场情况与设计协商解决。（4）设备安装水泵安装水泵的规格型号应符合设计要求，水泵应采用自灌式吸水,水泵基础按设计图纸施工，吸水管水平管段上不应有气囊和漏气现象,与消防水池刚性连接时应加减振器.加压泵可不设减振装置,但恒压泵应加减振装置，进出水口加防噪声设施，水泵出口宜加缓闭式逆止阀。水泵配套安装应在水泵定位找平正，稳固后进行。水泵设备不得承受管道的重量.安装顺序为逆止阀。阀门依次与水泵紧牢，与水泵相接配套的一片法兰先与阀门法兰紧牢，用线坠找直找正，量出配套尺寸，配管先点焊在法兰上，再把法兰松开取下焊接，冷却后再 与阀门连接好，最后再焊与配管相接的另一法兰。配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作,标高一致，配管排列整齐. 高位水箱安装：高位水箱应在结构封顶前就位,并应做满水试验。消防用水10分钟的消防总用水量。与生活水合用时，应使水经常处于流动状态，防止水质变坏。消防处水管应加单向阀。所有水箱管口均应预制加工，如果现场开口焊接应在水箱上焊加强板。报警阀安装:安装报警阀时应先安装水源控制阀、报警阀,然后根据设备说明书在进行辅助管道及附件安装.水源控制阀、报警阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设计要求。当设计无要求时,报警阀组应安装在便于操作的明显位置，局势内地面高度宜为1.2m：两侧与墙的距离不宜小于0.5m；正面与墙距离不宜小于1.2m。安装报警阀组的式内地面应有排水设施。水泵结合器安装：水泵结合器规格应根据设计选定，计有三种类型：墙壁型、地上型、地下型。其安装位置宜有明显标志，阀门位置应便于操作,结合器附近不应有障碍物.安全阀安系统工作压力定压，结合器应装有泄水阀.（5）系统组件及喷洒头安装：水流指示器、信号蝶阀安装：一般安装在每层或某区域的分支干管上。水流指示器前后应保持有5倍安装管径长度的直管段,安装时应水平安装，注意水流方向与指示的箭头方向保持一致，安装后的水流指示器浆片，膜片应动作灵活，不应与管壁发生碰擦。信号阀安装在水流指示器前的供水管道上，与水流指示器之间距离不小于0。3m，信号阀与水流指示器应安装在便于检修的位置，如果安装在吊顶内应留检查孔。报警阀配件安装：报警阀配件一般包括压力表、压力开关、延时器、过滤器、水力警铃、泄水管等.应严格按照说明书或安装图册进行安装。水力警铃应安装在公共通道或值班室附近的外墙上，且应安装监测试用的阀门。水力警铃与报警阀的连接应采用镀锌钢管，当公称直径为15mm时,长度不应大于6m；当公称直径为20mm时，其长度不应大于20m。安装后的水力警铃启动压力不应小于0.5Mpa。喷洒头安装：喷洒头的规格、类型、动作温度要符合规范及设计要求.喷洒头安装的保护面积、喷头间距及距墙、柱的距离应符合下表要求.喷头与梁、通风管道的水平距离(）喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（）30060025600750757509007590010501001050120015012001350180135015002301500168028016801830360喷洒头的两翼方向应成排统一安装,护口盘要贴紧吊顶，走廊单排的喷头两翼应横向安装。安装喷头应使用特制专用扳手（灯叉型）,填料宜采用聚四氟乙烯带，防止损坏和污染吊顶.水幕喷洒头安装应注意朝向被保护对象，在同一配水支管上应安装相同口径的水幕喷头。节流装置安装:节流装置应安装在公称直径不小于50mm的水平管段上;减压孔板应安装在管道内水流转弯处下游一侧的直管上，且与转弯处的距离不应小于管子公称直径的2倍.(6）通水调试：喷洒系统安装完进行整体通水，使系统达到正常的工作压力准备调试.通过末端装置试水，当管网压力恢复到正常值时,稳压泵应停止运行。当末端装置以0。941。5L/s的流量放水时,稳压泵应自锁。水流指示器、压力开关。水力警铃和消防水泵等应及时动作并发生相应信号。调试流程图（见下页)调试流程图打开任意一层末端试水装置放水本层水流指示器/压力开关动作湿式报警阀动作 水力警铃声响报警压力开关报警消防中心报警显示自动启动消防泵泵状态信号水泵结合器
