增源·航都绿洲 三区地下车库施工组织设计
增 源 ·航 都 绿 洲
（三区工程地下车库）
施
工
组
织
设
计
陕西中业交通建筑工程有限公司
二零一二年三月二十日

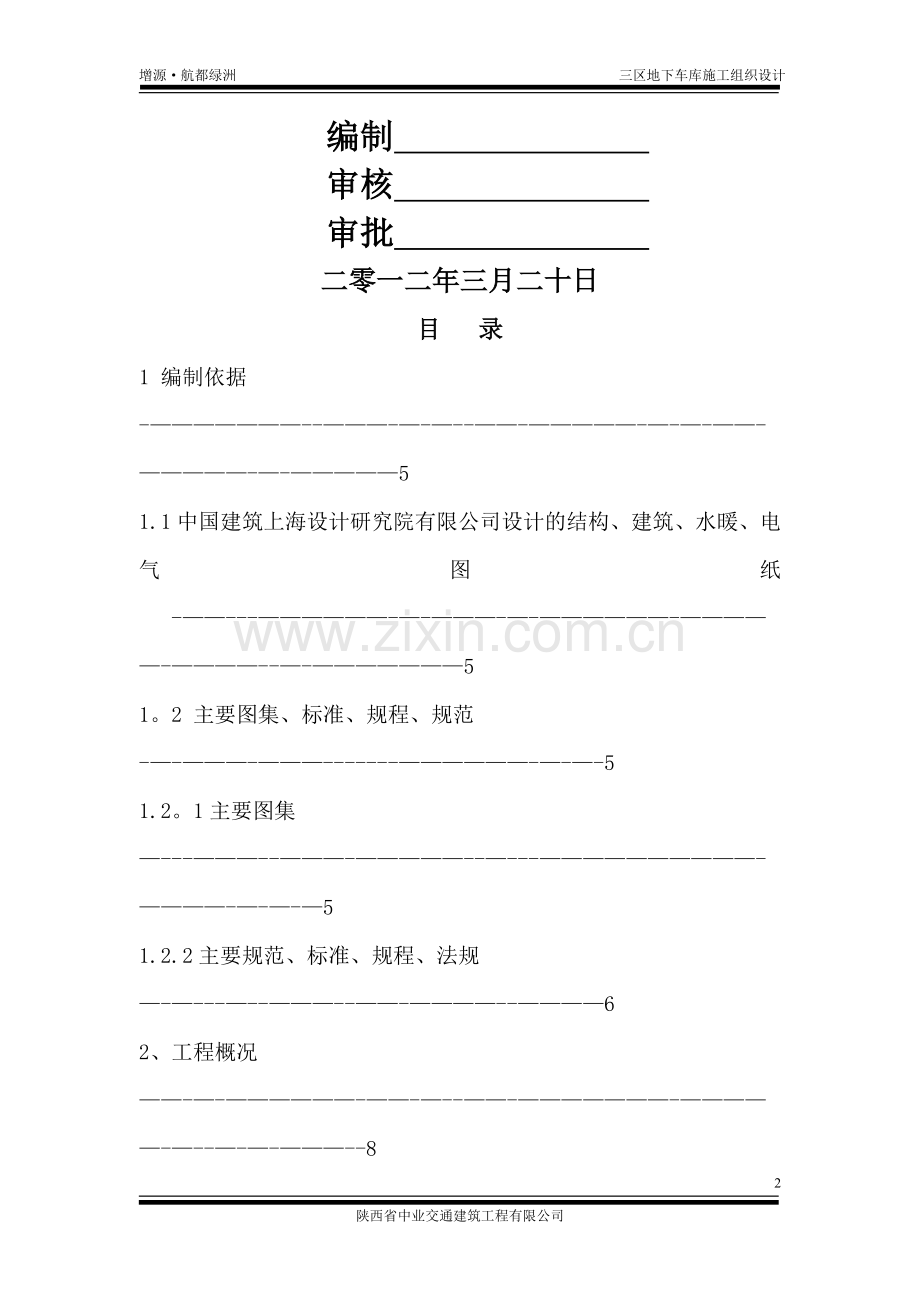

会 签 栏
编制
审核
审批
二零一二年三月二十日
目 录
1 编制依据-———————--———-—-—--——-—————-—-—-——-—————-—-—————5
1.1中国建筑上海设计研究院有限公司设计的结构、建筑、水暖、电气图纸 -——---——————-—-———-—-——————-—————-————--—-———————5
1。2 主要图集、标准、规程、规范-—-———-———-------——————-—-—-5
1.2。1主要图集—---———--———-—————--—---——————————-————-—-—-—5
1.2.2主要规范、标准、规程、法规—-—---—--———--——-————--————6
2、工程概况——-—-——————-——-—--——-———————-—————-—--—-—-———--8
2。1 工程简介-——-————--—--—--————————-——-—--————————-——————8
2.2 建筑设计概况—-——————---—-----—-——--—--——----————-———-—8
2。3 结构设计概况—----—-——-—-——————-—-——--—————--——-—-—-——-9
2.4 水暖专业设计概况——-—--————-——-——-—————-——-——-——---—--10
2。4。1 暖卫系统-—---—--——-—-——-——————————---——————————————10
2。4.2 通风空调系统 —--—---————--——-—-————-----——-———---—-10
2.5 电气专业设计况 ————-——-———————-————---—--—--————————-11
3、本工程的重点—-—-—————————-——————--——---—--———-——-—————11
4、施工署—————-—-———-——--—-——-—————-—---—-—-—--———-———-——12
4.1 工程目标—--————-———-—-——-—-————-——-——-————-————-----—12
4。1。1 质量目标-———-————————--—-------———-——-----———-—————12
4。1。2 安全目标——-—----—-—---———————-—--—-—-—————————-—- —12
4。1.3 工期目标——---——-—-—-———-———---——-————--——-—----——-—12
4.1.4 现场管理————-——-—-————-——————————--—-—-——-———-—————12
4. 管理组织机构————-——-—-————--—-—-———--—-——--——-——---———12
4.2。1项目施工组织机构系统---—-—-—-———-———-———-————--—--—-12
4.2.2项目部管理体系——----—-———-————————-————-———--—-———-—14
4.3 施工部署-—-——-————-—————-——————--—--———----—----———--15
4。3。1项目经理部下设作业对及分工-———-———---——-—-————-————-15
4.3.2施工段划分--—-—-——-——————--—-—--—--—————--—--—--————15
4.4施工准备工作-—--—-————---——--——-———-———-—-—---———————-17
4.5施工平面布置—-—-————-—----————---—--—-——————-—-—-——-——18
5 主要分部分项工程施工方案———-—————--——--—-—-—-—-————-———18
5。1施工测量——-—---—————-———-———--—-——-——-——————————-—————18
5。2土方开挖及边坡支护—--————-———--———--————--——--——-—-—--22
5。3钢筋工程—-—-————-—-—---—-—-———-—--—-————--—--—---—————23
5。4模板工程—-——--——-————————————--—-—-————-—--—---—-—————29
5.5混凝土工程——-—————---———--———---————————-—————--——--—-33
5。6防水工程-———-——--—————-—-—-—-——--—————--—-—-—-————————36
5。7土方回填——-—---—-————————-—--—-—————--————--—-—-—————-38
5.8砌筑工程-—-——-——-———--—-———--—-——-———-——————-—-—--————39
5.9脚手架工程——-—--—---——————-———————---—-——--—-—--————-—40
5。10楼地面工程-———---——-—--—————-—--—--——-———————---———-—42
5.11内装修工程——-—----—---—-—-—---——----—-----—-———-——---46
5.12外装修工程--—-——-—————-——--—-——---—-----—-————-———---48
5。13门窗工程—-—-————--—--——-——-————-————-—--—————-———-——-49
5.14电气工程—-———--————--—---——-——-——-———-————-———--—---—51
5.15暖卫、通风工程————--———-——-————-—————-—-———-—--—--———57
6、施工进度计划———--—--——-—————---——————-—--——-—-——--————-64
6。1总工期———-———-———-——-—--—-——————-—-——-——-—-——-----———-64
6。2主要分部工程工期安排 -——--———-—-—--——-———-———-——---——-64
7、工期保证措施—————-—-————-——---—————————-—---—————————-—65
7.1工期目标-—-—-—-—-—-——————-—-—--————-————-——-—————-————65
7.2工期保证施---———-———--—--———————-——---—-—-———————-—--—65
8、季节施工措施————————----———-———---————--—--—-——-———--——67
8。1混凝土工程——-——-—-—-————-———----——--——---—————-—-—-———67
8。2水暖工程—--———---———--———-—-——-—-—-——--—————--——-————-68
9、主要机具设备配备—-—------—————-——-——-—--—————————-—————68
9.1设备配置说明--—---———--————--————-———---———-—--———--——68
9.2本工程采用的主要机械设备表-——-—---———-——-—-——----—————68
9.3拟投入本工程的实验和检测、测量仪器设备表---—---——————-—69
10、质量保证措施-————-—-————--——————---—-———-——-——-———-—-—69
10。1质量目标--—————-———--—————————--—————————--——-———-—--69
10。2质量保证体系-—-—-—--——————-—-—--——--—-—--—----——--——-70
10。3组织保证措施—-————-——-—-—-————-——---—————-———-—---—-—70
10。4质量管理制度—--———-—---————-—-—————-——-—-—-—————---—-71
10。5技术保证措施—---——-—-——-—-——-—-———-——---——--—-———-———73
10.6运用新技术、新工艺,确保工期质量—-————-—————-—-—-—-——78
10。7加强对分包队伍的管理及质量控制—-—-—-—-————---—-——-———78
11、安全技术措施和保证制度-—-——--—---—--—-—-—————————————79
11。1安全生产目标———----—-——-———-—-——-———--——-————-———--—-79
11。2安全生产保证体系—--——--—--—————-——-—-—-—--——————-————79
11.3安全生产教育—-——-—-----———-—-—--————-———-—--————————80
11。4安全技术措施和保证制度—-——---——--——--——-—-———————-—-—81
11.5工程安全措施———-—---———--————--—-—-—--—--—-—-————--——82
12、文明施工及环保措施——--—-——-———-—-—————-———-———————————83
12.1文明施工措施—-———-—-——-—--—-—---——-—---————-—--—-——-—83
12.2环境保护措施—————-———————————-—-—————-——---———-———-——84
12。3消防保卫措施-——-—————-—--———————---——-——----—————-———85
13、降低造价技术措施-——————--————-—--———-——--———-—-——————-86
13。1技术措施-————-——-—---———-——--—-————-—-——————-——-——-——86
13.2管理措施-——--—--—-—————-—--——-——-—-———-——-—--——-—-———87
14、成品保护措施---———-——---———----———--—-——---—-——————-—-87
15、附录——-—-——-———-————-——-——--———-————-———--———-—--—----89
附图1：施工平面布置图———-—-———————--——-——--—-——-————--—--89
附图2:施工段划分———————--—--————---—-————-—--—————————--—89
附图3：基础梁支模图—————————--———-——--—————-—--——--—-————89
附图4：地下室外墙、顶板支撑示意图—-———--———————————-—-———89
附图5：楼梯模板支撑示意图-———-——————-——-—---—---————-—-—-89
附图6:底板后浇带支模图—-————-—-————-———-———--——-——-————-89
附图7:顶板后浇带支撑示意图-—-—--———-—-———-———----——-——--89
附图8：西区地下车库外脚手架图-—-—-———---——-—--————-————-—89
附图9：施工进度计划——-———-—-—-——--—-——-———-—----———-—-——89
1、编制依据
1。1中国建筑上海设计研究院有限公司设计的结构、建筑、水暖、电气图纸
施工图设计图纸一览表
图 纸 名 称
建筑施工图
结构施工图
水暖专业施工图
电气专业施工图
1.2主要图集、标准、规程、规范
1。2.1主要图集
施工主要图集一览表
序号
类 别
图 集 名 称
编 号
1

建筑设计防火规范
GB50016—2006
2

房屋建筑民用设计防火规范
GB50045-95.2005）
3

建筑内装修设计防火规范
（GB50222—95）
4

人民防空工程设计防火规范
GB50098-2009
5

屋面工程技术规范
（GB50345—2004)
6

地下工程技术规范
(GB50108-2008）
7

民用建筑热工设计规范
（GB50176-93)
8

公共建筑节能设计标准
（GB50189-2005）
9

民用建筑工程室内环境污染控制规范
GB50325—2001
10

外墙面砖工程施工及验收规范
JGJ1260-2000
11

工程做法
陕20J01
12

室内消火栓安装
04S202
13

建筑排水设备附件选用安装
04S301
14

防水套管
02S404
15

卫生设备安装
99S304
16

水泵接合器安装
99S203
17

砼结构平面标注法
04G101-3
03G101—1
2、工程概况
2。1工程简介
工程简介一览表
序 号
项 目
内 容
1
工程名称
增源 航都绿洲三区地下车库
2
工程业主
西安增源房地产开发公司
3
设计单位
中国建筑上海设计研究院有限公司
4
监理单位
陕西中建西北工程监理有限公司
5
工程地点
西安市神舟三路、四路中间
6
质量目标
创优质工程
2。2建筑设计概况
建筑设计概况一览表
项目

功能

建筑规模

建筑室面积（㎡）

25207。26

建筑层数
地下一层
建筑标高
相对标高±0。00等于绝对标高值507。05m
屋面
自闭树脂涂膜防水（屋Ⅲ）。无保温、2厚防水涂膜
外墙面
贴面砖墙面
楼地面
地砖楼面（楼梯间）;水泥砂浆楼面(其他部分）
内墙面
吸声墙面（排烟机房）；乳胶漆墙面（其他部分
顶棚
乳胶漆顶棚(变配电间、值班室、消防器材室）
门窗
铝合金型材80系列
防水
地下室
砼C35。P6刚性自防水，防水层采用自闭树脂涂膜1。5厚
顶板
防水层采用自闭树脂涂膜1.5厚
2。3结构设计概况
结构设计概况一览表
基础类型
独立基础
结构形式
框架结构
持力层上质情况
粘质粉土②3层，粉质粘土③2层
地基承载力标准值
Fka=180kpa
地下水位情况
标高为444。00-480。51m
基础埋深
—1—1。5m
构造特点
本工程为钢筋混凝结构施工。对于后浇加强带,60天后用砼浇筑
钢筋接头形式
水平筋当d≧Φ20时，采用直螺纹机械连接；当d≦Φ20时,采用机械及搭接连接
竖向筋当d≧Φ16时，采用电渣压力焊；当d≦Φ14时，采用搭接连接
结构尺寸
基础底板
200mm
基础梁厚度
600mm～1000 mm
垫层
100mm
2。4水暖专业设计概况
2。4。1暖卫系统
暖卫系统设计概况表
系统名称
管材
连接方式
保温
防腐
采暖

焊接钢管
DN≤32丝接
DN≥40焊接
岩棉瓦
放锈漆银粉各两道
给水
镀锌钢管
丝接
/
/
消火栓
焊接钢管
丝接
/
放锈漆银粉各两道
自动喷洒
镀锌钢管
DN≤100丝接
DN＞100法兰连接
/
/
排水
直
排
PVC管
粘结
聚乙烯泡沫
放锈漆银粉各两道
压
力
焊接钢管
焊接
2。4。2通风空调系统
系统名称
管材
连接方式
保温
防腐
送排风
镀锌钢管
法兰连接
/
/
2。5电气专业设计概况
电气专业设计一览表
变配电系统
系统介绍
变配电动力系统
380V/220V电源进线，设计接电及配电闸，保护系统为TN-C—S
动力系统
干线以金属线槽敷设为主，支管为钢管配电
照明系统
包括公共用电，事故照明，疏散照明以及障碍标志灯，大部分采用荧光灯，具用照明为备用电源自投。
保护接地
总点位接地以及重复接地
3。本工程的重点、难点
⑴。本工程连接16＃、17#、18＃、19＃、20#楼、且深于周边栋号，为加快施工工期，优化施工工序,合理安排施工顺序，尽快缩短施工工期，以保证16＃、17＃、18＃、19＃、20#楼的正常施工。
⑵.本工程属钢筋混凝土工程结构，需采用且实措施以保证混凝土结构质量，以防止混凝土出现裂缝。
⑶.本工程土方开挖量大、桩基施工、混凝土浇筑量大，而现场交通流量大，大型车辆出入不方便,必须加强车辆调度和疏导，避免在土方开挖、桩基施工和混凝土浇筑时因引起交通堵塞.
⑷.本工程基坑开挖较深，必须采取有效措施保证边坡稳定，该工程边坡采取土钉墙支护，保证该工程操作人员安全。
⑸.施工质量标准高，本工程省级文明工地工程,我单位拟运用其他省市创建优质工程的成功经验,用技术措施确保工程质量。
4．施工部署
4。1工程目标
4。1.1质量目标
实现对业主的质量承诺，以领先行业水平为目标，严格按照合招标文件及合同条款要求及现行规范标准组织施工,工程一次验收合格率达100℅，分布工程优良率达到85％以上。观感质量得分率90%以上.
4。1。2安全目标
⑴。杜绝伤残以上事故和一般以上生产安全非伤亡事故;
⑵。施工负伤率控制在0。1人次/百万元
⑶。施工设备完好率达到95%，不发生重大施工机械设备事故.
⑷。不发生一般性群体性事故影响的环境事故和较大食物中毒和较大食物事故。
4.1.3工期目标
本工程计划工期为350天。
4。1。4现场管理
管理目标:创建陕西省文明安全工地。
管理办法：本工程采用计算机应用及信息技术管理。
4.2。项目管理机构
4。2.1项目施工组织系统
项目经理由公司总部授权管理，按照企业项目管理模式在IS09002标准上创建的质量保证体系运作，形成以专业管理和项目法专业相结合的科学管理体制。
项目经理部人员名单：（见下表）
项目部组成人员名单
序号
职 务
姓 名
性别
年龄
学历
职 称
1
项目经理
易友全
男
40
大专
工程师
2
项目总负责人
岳修旺
男
42
大专
工程师
3
现场总负责人
杨绍金
男
50
大专
工程师
4
技术总负责人
庞西平
男
48
大专
工程师
5
质量负责人
杨绍金
男
50
大专
工程师
6
安全负责人
张均奇
男
58
中专
助工
7
材料负责人
李 奇
男
40
高中
助工
8
资料员
秦 莉
女
30
中专
助工
9
施工员
李 刚
男
25
中专
助工
10
试验员
郝元欣
男
24
中专
助工
11
库管员
李小东
男
38
高中
上岗证
12
安全员
李昭钊
男
20
中专
助工
13
水电安装
王春光
男
30
大专
助工
14
资料员
王 芳
女
22
大专
上岗证
15
资料员
马美静
女
20
大专
上岗证
16

17

18

4。2。2项目部管理机构体系
4。2。2。1项目管理体系
项目经理

项目副经理

项目技术负责人

生产经理

工程技术部

质
量
安
全
部

器
材
物
资
部

财
务
经
营
部

综
合
办
公
室
4。2.2.3主要施工人员配备
木工：120人 钢筋工：100人 架子工:35人 瓦工：40人
混凝土工：35人 电 工：30人 水暖工：25人 其 他:30人 总 计：410人 高峰期:450人
4。3施工部署
4.3。1项目经理部下设作业队及分工
⑴.结构施工队:负责主体结构工程的施工。
⑵。瓦工作业队：负责砌筑工程、抹灰工程、楼面工程
⑶.木工作业队： 负责内外门窗工程的安装。
⑷。防水工程作业队:负责地下室外防水工程
⑸。电气工程作业队：负责管道预埋、管线预埋、设备安装调试.
⑹。水、暖、通风工程作业队：负责水暖安装、配件预埋,孔洞预留及管线敷设、水电及通风设备的安装调试工作。
4.3。2施工段划分
4。3。2。1施工顺序：根据现场实际情况及图纸设计要求,先集中施工主楼基础及地下室、在进行地下车库施工,交叉作业.
4。3。2.2本工程按后浇带自然划分为施工段
4。3。3垂直运输
因本工程平面尺寸结构较大，垂直运输设备考虑在各个栋号设置的塔吊兼顾施工（地下车库施工）。负责结构模板、钢筋及零星建筑材料的垂直运输。
4。3。4本工程结构混凝土主要采用商品混凝土，混凝土罐车运输到工地，采用汽车泵及地泵送至浇筑部位。
4。3。5本工程模板体系
地下室基础、梁 墙、板采用竹胶板、木方组合体系。
4。3。6脚手架工程
顶板、梁结构施工采用钢管式满堂脚手架。（详见专项方案）
4.3。7施工总工艺流程
土方开挖以及边坡支护、桩基施工、水泥土垫块施工→基础底板垫层→基础底板防水保护层→防水保护层→基础底板以及基础梁结构→主体结构→地下室外防水→回填土→地上部分结构→专业安装→→内装修→室外工程→清理收尾→竣工报验
4。3.8现场设木工加工间,负责模板及配件的制作，各段可兼顾使用。
4。3。9现场设钢筋加工间，负责钢筋加工的加工制作、各段可兼顾使用.
4.4施工准备工作
4。4。1技术准备工作
⑴.项目总工组织各专业技术人员认真学习设计图纸，领会设计意图,做好图纸会审。
⑵。针对本工程的特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。
⑶.依据施工组织设计，编制分部、分项工程施工技术措施,做好施工技术交底，指导工程施工.
⑷。做模板设计图,进行模板加工。
⑸。认真做好工程测量方面的编制，做好测量仪器的校检工作，认真做好原有控制桩的交接核检工作。
4。4。2劳动力及物资、设备准备工作
⑴.组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训.
⑵.落实各部室人员，制定相应的管理制度。
⑶.根据预算提出材料供应计划,编制施工使用计划,落实主要材料,并根据施工进度控制安排，制定主要材料、半成品及设备进场时间计划.
⑷。组织施工进场设备、安装、调试，做好开工前准备工作。
4。4.3施工现场管理及管理准备工作
⑴。做施工总平面（土建、水、电）并根据有关部门审批。按现场平面布置要求，做好施工场地围墙（采用彩钢板围档）和施工办公用房的施工,做好水、电、消防器材的布置和安装.
⑵.按陕西省要求做好厂区施工道路的路面硬化工作。
⑶。抓紧与地方各有关部门接洽，疏散关系，办理开工前各项手续，保证施工顺利进行。
⑷.组织有关人员熟悉合同内容,按合同条款要求组织实施。
4.5施工现场平面布置
4。5.1给水
该工程连接16＃、17＃、18#、19#、20＃,各栋号施工时已经考虑各区域地下车库施工时用水，（DN50水管已安装）。
4。5。2排水
⑴。施工现场地面硬化,并形成一定坡度。雨、废水有组织排至沉淀池经沉淀后通往北大门口城建管网;
⑵。在大门处设冲洗水槽,负责车辆清洗；
⑶.施工现场设沉淀池，现场污废水经沉淀处理后排出；
⑷.沉淀池定期清掏;
4。5。3施工临时用电
该Ⅲ区工程各栋号施工时已经考虑各区域地下车库施工的临时用电，地下车库在每一栋号区域由各栋号提供一个二级配电箱（各楼施组已考虑该处地下车库施工用电）,地下车库生产用电时各区域就近接入该处二级箱。
5.主要分部分项工程施工方案
5.1施工测量
5。1.1工程概况
本工程为地下停车库，基础埋深1—1.5m，±0.000相对绝对标高507。05m。
5.1.2施工测量的准备工作
⑴。熟悉、校核施工图轴线尺寸、结构尺寸和各部位的标高变化及其相互间的关系.
⑵.对照总图,现场勘查、校测建筑场地、红线桩点、坐标、高程及相邻建筑物关系。
⑶。测量仪器准备：全站仪一台；光学经纬仪（dj2）一台；自动安平水准仪（DS4）两台;50m钢卷尺3把。以上测量仪器均应在施工前检定合格,确保测量数据的准确。
⑷。测量人员配备;测量工2～3人，验线员2人,上述人员均持有效上岗证书。
5.1.3建筑物定位放线
⑴。建立场区控制网：通过总平面图中说明的场区定位点出场区控制网，设置为十字交叉主轴线。
⑵.平面控制网建立:由场区控制网建立平面控制网，控制网设置为矩形.平面控制网测设精度为测角中误差±12，边长相对中误差1/5000.
⑶.各轴线测设：利用所建立平面控制网及图纸所反映相关关系尺寸测设各主要主线,各轴线引测到矩形控制网上，测设时要以两端控制桩为准，拉通尺测定该边上各轴线控制桩,在校核各桩间间距。距离丈量采用一把钢尺往返一次,拉力50N丈量，结果当中应加入尺寸、温度、拉力倾斜等改正数。控制桩的做法为在自然地坪上，下挖250×250×250的坑，在坑内浇筑混凝土,混凝土上安放10×10的预埋铁，在预埋铁上用红色油漆将桩位标出,控制桩完成之后,用红机砖一个保护井，将桩位 善保护。
⑷.高程控制建立水准点：与甲方及设计单位确认已知水准点，进行复测。办理有关确认手续。在现场建立水平控制网。在建筑物的四周建立五个临时水准点，水准点的位置在各面墙的中间,用混凝土做基座，上面安放钢板。
⑸。轴线控制网和高程控制网建立后验线员进行复核后报工程监理查验。
5。1。4基础施工测量
⑴.土方开挖测量：施工之前由测量人员用白灰将将基槽的上口线以及按照放坡尺寸计算的第一层土的槽底线放出.第一层土方开挖完毕后，测量人员对基槽的上口尺寸及下口尺寸进行核。放出包括工作面的槽底轮廓线。将标高点引测到基坑内。在第二步开挖时，由测量员测设距离基地50cm的标高，在边坡上钉水平标桩,控制标高,以防超挖。
⑵.垫层施工以前的测量：基槽验槽完毕以后,对基坑四周边坡上的标高桩进行校核，合格后在基槽内用混凝土做灰饼,灰饼间距2m，作为垫层施工标高依据。用经纬仪将外墙的轴线投测到基础内。定出个外墙的轴线桩,依据图纸放出垫层的外边线，将积水坑的位置标出.作为支设垫层模板依据.
⑶。垫层上测量:在垫层上测量放线前首现对轴线控制网进行校测，然后架经纬仪（DJ2)坑边轴线桩上一次用正侧镜方法向下投测轴线点，投测允许误差3mm投测后,架经纬仪与垫层上，盘左、盘右转角校核角度，大钢尺往返丈量闭合尺寸，弹出底板外边线。
⑷。防水保护层上测量：测量放线方法于第三条相同，但需放出柱边、墙边控制线、楼梯间控制线，重点部位用红“▲”做上标记。以确保框架柱 、墙等位置准确。标高控制：在墙上弹出标高控制线,控制线高度高于底板的高度20cm,用于控制网钢筋绑扎，底板中部在暗柱钢筋上弹好标高线，做为浇筑底板混凝土的标高控制.
⑸。地板上施工测量：测量放线方法与第三条相同，但需将所有墙、柱轴线、边线、洞口线等位置线弹出。标高控制：在底板混凝土导墙上10cm弹出控制线。做为下部工程施工的移依据。
⑹。地下室高程控制：在墙、柱合模后，架水准仪（DSI）于自如按地面上（或临时平台上),后视临时高程控制点，返出该层+50线读数，超测在墙、柱主筋上，用红线做标记，作为混凝土浇筑找平用的依据。顶板模板铺完后,再对模板的平整度进行抄测。
5.1。5高程控制
过程控制采取向上数值测量。测量时采用通尺进行,避免立即误差.本工程在各个流水段内设三个工程控制点,以便引测时对各个施工段进行校核。
标高测量要点：
⑴。观测时，尽量前后等长.测设水平线时，采取直接调整水准仪的高度，做后视时视线正对水准仪。
⑵.所有钢尺必须技能经过检测,量高差时，应铅直并用标准拉力。同时要进行尺长和温度的校正。
5。1.6 楼梯测量放线
楼梯的平立及踏步尺寸见楼梯详图.楼梯放线时要先复核楼梯间的尺寸,然后依据+50cm线确定中中间平台上、下标高和平台长度，依上下平台标高及踏步高宽弹出各个踏步.
5。1。7 装饰工程测量
5.1。7.1主体拆模后及时将+50线抄测在墙柱上，弹出墨线，以此做地面面层施工、门窗安安装施工标高控制线.
5。1.7。2 地面工程的施工测量
⑴。测设首层±0.00标高。并以此标高为准进行标高的竖高传递。
⑵。首层的标高控制点为三个，以利于闭合校差.
⑶。标高的传递方式采用在楼梯间进行传递，传递到各层的三个标高点应先进行控制,校差不得大于3cm，并取平均点引测水平线。
⑷。测设50cm水平控制线：50cm水平控制线的测设允许误差应符合下表的要求.室内的50cm水平线是控制地面标高、门窗安装等项目的重要依据,在弹墨线时应注意墨线的宽度不得大于1mm，防止误差扩大。
项 目
经度要求
水平线
1、m两端高差小于±1mm
2、同一水平线的标高允许误差为±3m
铅垂线
经纬仪两次投测校差小于2cm
5.1.7.3墙面装饰施工测量:
墙面装饰测量的一般要求：
⑴.面竖直控制线投测精度：1/3000 水平控制线应符合测量表1的要求。
⑵.装饰分割线的投测精度:小于/10000.
5。1.7。4门窗安装施工测量
门窗口的水平位置由室内50cm水平控制线确定，向上反到窗下皮标高，并弹线找直,其精度应符合测表1的要求。
5。1。8注意事项
⑴。施工过程中各阶段测量放线严格执行《建筑工程施工测量规程》⑵。测量仪器必须符合处发《检验、测量和试验设备控制程序》有关规定，并在全过程中保持完好状态。
⑶。测量与验线人员必须为两人,不得为一人，并且必须持证上岗。
⑷。测量时候天气过冷或者过热，要将测量仪器提前拿到室外。使仪器与室外气温保持一致,避免产生误差.
⑸.所有测量设备必须专人看管使用，发现碰撞或者读数明显不准,及时报修返检.
5.2土方开挖及边坡支护
5.2.1工程概况
本工程 “三通一平"已完,现场交通较好.
5。2。1.1施工准备
⑴。审查设计图纸，核对平面尺寸和坑底标高，摸清地下构筑物及地下管线分布情况，与甲方确认。
⑵。现场工程定位放线已完成，场区内的控制点已设立，且不受土方开挖的影响。
⑶。土方边线已用白线撒好，其范围内的障碍物不影响土方开挖。
⑷。本工程施工现场现阶段没有考虑放坡（因第一次开挖已达到桩顶标高）。
5。2。1.2开挖方案
⑴。本工程土方开挖采用机械开挖,人工配合清槽。
①因工期紧张,交通流量大，土方运输车辆较多，为防止交通堵塞，合理安排车辆走路线十分重要。
②在开挖过程中,配备专职测量员，机械大开挖接近基地时，由测量员测设距离基地300mm的标高，人工清理时用300mm标准尺随时以木桩为准校核槽底标高，最后由两端轴线（中心线）引桩拉通线检查距槽边尺寸,确定槽宽标准,根据此来修正槽帮，最后清理槽底土方。
⑵。排水措施：
①基坑开挖前,应在基坑四周上口外侧1m以外设置水泥围堰,基坑外排水与下水接通，防止雨水从地面流入基坑内。
②基坑内沿四周设置排水沟,在基坑边设积水坑，及时将积水抽出坑水坑
5.2。1。3注意事项
⑴。挖土过程中应有测量工及时将标高引测至基坑壁上,并随时检测，避免超挖.
⑵。基坑开挖后，应及时进行进行钎探和验槽,并尽快打上垫层，以防止防扰动。
⑶.严禁在坑边大量堆载或载重车辆穿行,并设设专人对基坑壁进行观测,发现问题及时处理。
⑷.基坑施工时，派专人负责巡视，一旦出现危险预兆应及时报告并立即通知撤离.
⑸。基槽上口500mm处设钢管护栏,并用红白漆做出突出标记,外挂密目安全网,夜间设警示灯。
5。3 钢筋工程
5.3.1施工前准备工作
⑴.钢筋进场时，应附有厂家证明书，并且按规定取样复试（其中30％及进行见证取样）和外观检查，包括规格、直径公差、有无裂纹、气孔、表面锈蚀情况。所有钢筋必须在钢筋质量证明书齐全及复试合格后，才能使用。
①外观检查:热轧钢筋的表面不得有裂缝，结疤和折叠。钢筋的外形尺寸应符合GB1499-98的规定。
②抽查取样：热轧钢筋进场应分批验收。每批同牌号，同规格和同一炉号的钢筋组成，重量不得大于60t。允许由同一牌号同一冶炼和浇筑方法的不同炉罐号的钢筋组成混合批。各炉罐号的含碳量差不超过0。02％,含锰量不得超过0。05%。
③力学性能试验：从每批钢筋中任选两根钢筋，每根取两个试样分别进行拉力试验和冷弯试验,如有一项不满足规范要求，则从同一批号另取双倍数量的试样重做各项试验.
5。3。2钢筋的调直
⑴。 应用钢筋调直机对Φ6、Φ8、Φ10盘圆进行垂直，质量要求：钢筋应平直,无局部曲折。
5.3.3钢筋切断
⑴。根据设计图纸编制钢筋下料单，按下料单并综合考虑现场原料长度，同规格钢筋长短搭配切断下料，以减少短头,降低损耗。断料顺序为先长料，后短料。
⑵。下料时应在工作台上标出尺寸刻度线并设置控制断料尺寸的挡板.同时避免用短尺量长料，以防止量料时产生累计误差。
⑶。在切割过程中,如发现钢筋有劈裂、缩头等必须切除，若发现有的硬度与该批钢筋有较大出入,及时向技术员反应，并查明情况。
⑷。质量要求：
①切筋断口不得有马蹄形或起弯等现象。
②钢筋长度应力求准确，允许偏差±10mm。
5。3。4钢筋制作
⑴。钢筋的制作应按底板、基础梁、墙、梁、板的顺序进行，先竖向结构,后水平结构.使用弯曲机进行制作。
⑵。Ⅰ级钢筋末端作180°弯钩，其弯曲直径D≧2.5d（d为钢筋直径）,平直部分长度≧3d，Ⅱ、Ⅲ钢筋末端需作90°或135°弯折时，
⑶。Ⅱ级钢筋的弯曲直径D≧4d,Ⅲ级钢筋D≧5d，平直部分长度按设计。弯起钢筋中间部位弯折处的弯曲直径D≧5d。
⑷.钢筋弯曲前,按下料单在操作平台上划线标记出弯曲点位置，划线时注意根据弯曲角度扣除弯曲调整值。
⑸.质量要求：
①钢筋形状正确，在平面上没有翘曲不平现象；
②钢筋末端弯钩的净空直径不小于钢筋直径的2。5倍;
③钢筋弯曲点处严禁有裂缝，对Ⅱ级、Ⅲ级钢筋不能弯过头再弯回来;
④钢筋弯曲成型后的允许偏差为：全长±10mm,弯起钢筋起弯点位移±20mm,弯起钢筋的弯起高度±5mm，弯钩长度不小于10mm。
5。3。5钢筋的连接
⑴。水平向钢筋直径≥20mm采用直螺纹机械连接，直径﹤20mm采用绑扎搭接。
⑵。竖向钢筋直径≥14mm采用电渣压力焊，直径﹤14mm采用绑扎搭接.
⑶。对于水平、竖向钢筋，除图纸给定连接方式外均采用绑扎搭接，搭接长度根据砼强度等级及钢筋重要种类的不同，最小搭接长度亦有所变化,应符合施工规范要求，或按图纸中标明的搭接长度施工。在搭接长度内应绑扎三点，两端及中间各一点。
5.3。6钢筋的绑扎
⑴.剪力墙钢筋的绑扎：按图纸设计的钢筋间距在
