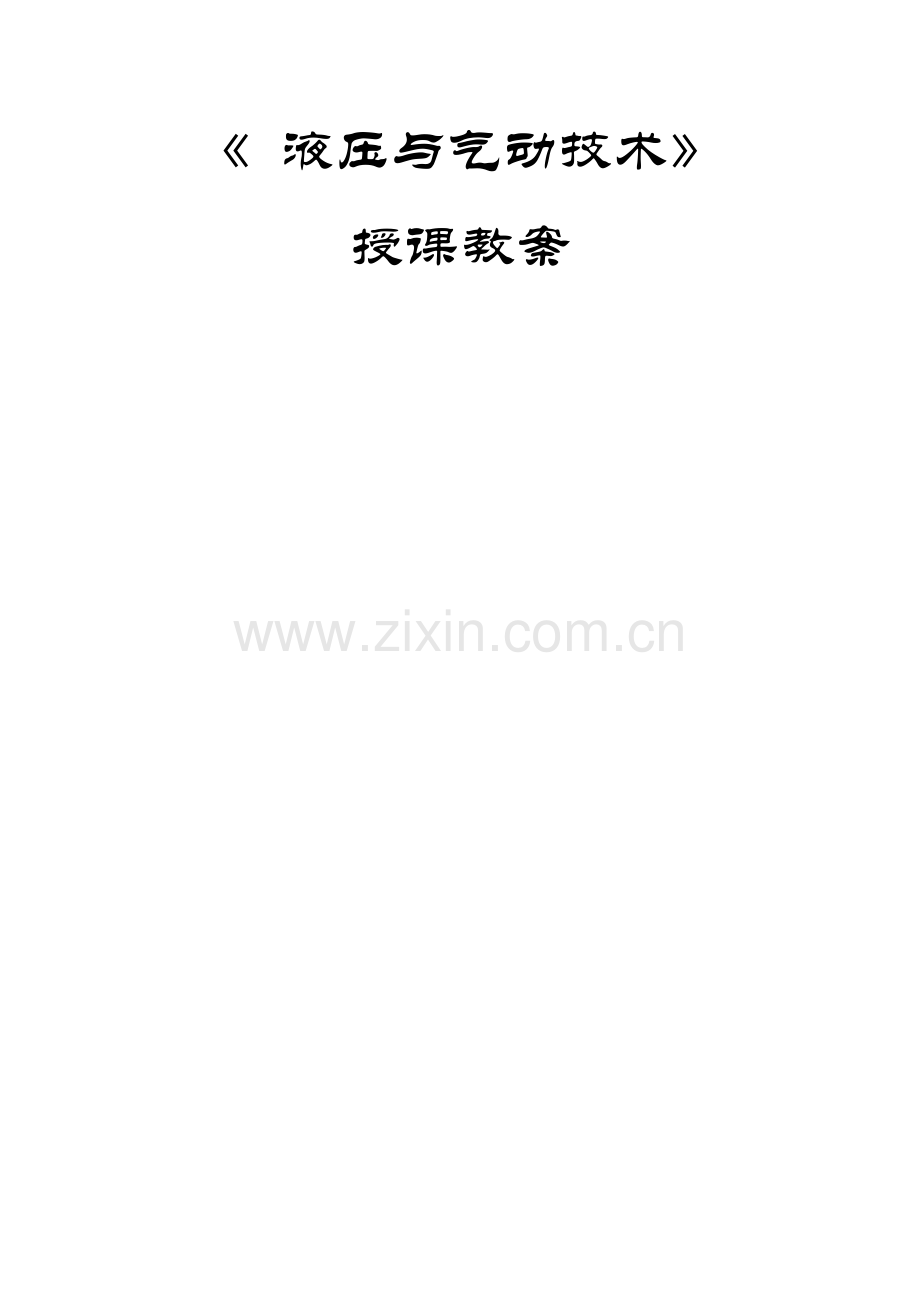

液压与气动技术教案.doc

液压与气动技术授课教案课 题液压与气动技术内容总体介绍课 次1授课班级学时2上课地点教学目标能力目标知识目标素质目标1、独立分析能力2、设备拆装、维护维修能力3、根据原理图进行实物连接4、系统回路设计及其应用1、各元件符号识别2、基本回路的分析3、复杂回路的分析4、简单系统的设计及其应用1、岗位精神2、团队合作意识的培养3、培养良好的设备维护和保养意识4、注意开启系统和关闭系统时的注意事项教学重点与难点重点：1、各元件工作原理的掌握及其符号的认识 2、能合理拆装不同的液压气动系统元件 3、基本回路的分析 4、复杂回路的分析 5、根据原理图进行实物连接 6、液压气动系统的设备应用与维护 7、根据基础知识自行设计某一液压或气动系统并将其应用难点：1、相似符号的区分 2、相同元件在同一回路中的作用 3、复杂系统回路的分析 4、传动系统的分析设计 5、实物的连接及其注意事项 6、液压气动传动系统的实际构建及其应用教学过程主 要 教 学 内 容备注讲 授60 min一、液压气动系统在实际生活工业中的应用介绍液压1、油压千斤顶2、组合机床动力滑台3、液压起重机、吊车等4、升降电梯气动1、公交车自动开关门2、机械手等二、液压传动系统的优缺点优点1、重量轻、结构紧凑、惯性小2、可方便灵活布置传动机构3、可在大范围内实现无级调速4、传递运动均匀平稳，负载变化时速度较稳定5、易于实现过载保护借助于设置溢流阀等6、可实现自动化借助于各控制阀7、元件已实现了标准化、系列化和通用化缺点1、漏油漏气等因素会影响昂运动的平稳性和正确性2、液压传动系统对油温的变化比较敏感3、元件的配合件制造精度要求较高，加工工艺较复杂4、传动系统要求有单独的能源5、系统发生故障时不易检查和排除三、液压传动系统的组成 能源装置、执行装置、控制调节装置、辅助装置、工作介质小结作业 平时多注意观察与液压或气动系统有关的实物课 题液压传动基础知识课 次2授课班级学时2上课地点教学目标能力目标知识目标素质目标1、独立分析能力2、设备拆装、维护维修能力3、根据原理图进行实物连接4、系统回路设计及其应用1、各元件符号识别2、基本回路的分析3、复杂回路的分析4、简单系统的设计及其应用1、岗位精神2、团队合作意识的培养3、培养良好的设备维护和保养意识4、注意开启系统和关闭系统时的注意事项教学重点与难点重点：1、初步认识油压千斤顶并学会使用 2、油压千斤顶工作原理分析 3、认识平面磨床工作台及其液压系统组成 4、初步学会分析系统回路 5、独立分析组合机床工作台液压系统工作原理难点：1、组合机床工作台原理示意图 2、分析组合机床工作台教学过程主 要 教 学 内 容备注讲 授50 min一、油压千斤顶在实际生活工业中的应用介绍1、油压千斤顶实物认识图1 立式油压千斤顶实物1-杠杆手柄； 2.小活塞；3-小油缸;4、5单向阀；6-大油缸;7大活塞；8-重物；9-卸油阀；10-油箱图2 液压千斤顶的工作原理示意图2、油压千斤顶工作原理分析通过生产中经常见到的液压千斤顶来了解液压传动的工作原理，图2所示为该液压系统的工作原理示意图.由图可知，该系统由举升液压缸和手动液压泵两部分组成，大油缸6、大活塞7、单向阀5和卸油阀9组成举升液压缸，杠杆手柄1、小活塞2、小油缸3、单向阀4和5组成手动液压泵。活塞和缸体之间既保持良好的配合关系,又能实现可靠的密封。提起手柄1使小活塞2向上移动，小活塞2下端密封的油腔容积增大，形成局部真空，这时单向阀5关闭并阻断其所在的油路，而单向阀4打开使其所在油路畅通，油箱10中的液压油就在大气压的作用下通过吸油管道进入并充满小缸体3,完成一次吸油动作；用力压下手柄1，小活塞2下移,小活塞2下腔容积减小，腔内压力升高，这时单向阀4关闭同时阻断其所在的油路，当压力升高到一定值时单向阀5打开，小油缸3中的油液经管道输入大油缸6的下腔，由于卸油阀9处于关闭状态，大油缸6中的液压油增多迫使大活塞7向上移动,顶起重物。再次提起手柄吸油时，单向阀5自动关闭，使油液不能倒流,从而保证了重物不会自行下落。不断地往复扳动手柄,就能不断地把油液压入大油缸6下腔，使重物8逐渐地升起.如果打开卸油阀9，大活塞7在其自重和重物8的作用下下移，大油缸6下腔的油液便通过管道流回油箱10中，重物8就向下运动。这就是液压千斤顶的工作原理。通过对上面液压千斤顶工作过程的分析,可以初步了解到液压传动的基本工作原理如下：（1) 液压传动是利用有压力的液体（液压油）作为传递运动和动力的工作介质；（2) 液压传动中要经过两次能量转换,先将机械能转换成油液的压力能,再将油液的压力能转换成机械能；(3） 液压传动是依靠密封容器或密闭系统中密封容积的变化来实现运动和动力的传递.二、磨床工作台在实际生活工业中的应用介绍1、磨床工作台实物认识图3 磨床工作台实物2、磨床工作台工作原理分析如图4所示，液压系统由油箱19、滤油器18、液压泵17、溢流阀13、开停阀10、节流阀7、换向阀5、换向阀10、液压缸1以及连接这些元件的油管以及管接头等组成。其工作原理如下：液压泵由电动机驱动后,从油箱中吸油。油液经滤油器进入液压泵,油液在泵腔中从入口低压到泵出口高压，在图4(a)所示状态下，通过开停阀、节流阀、换向阀进入液压缸左腔，推动活塞使工作台向右移动。这时，液压缸右腔的油经换向阀和回油管6排回油箱.如果将换向阀手柄转换成图4(b）所示状态，则压力管中的油将经过开停阀、节流阀和换向阀进入液压缸右腔、推动活塞使工作台向左移动，并使液压缸左腔的油经换向阀和回油管6排回油箱。工作台的移动速度是通过节流阀来调节的.当节流阀开大时，进入液压缸的油量增多，工作台的移动速度增大;当节流阀关小时，进入液压缸的油量减小，工作台的移动速度减小。为了克服移动工作台时所受到的各种阻力，液压缸必须产生一个足够大的推力，这个推力是由液压缸中的油液压力所产生的。要克服的阻力越大，缸中的油液压力越高;反之压力就越低。这种现象正说明了液压传动的一个基本原理-压力决定于负载。1 工作台2液压缸3-活塞4换向手柄5换向阀 6，8，16油管7节流阀9开停手柄10换向阀11压力管12-压力支管13溢流阀14钢球15弹簧 17-液压泵18滤油器19油箱2 图4 机床工作台液压系统工作原理图多媒体手段加强认识和了解小结能够从该两个实例中初步总体把握液压系统的基本内容作业观察周围油压千斤顶的外形及使用课 题液压传动基础知识课 次3授课班级学时2上课地点教学目标能力目标知识目标素质目标1、独立分析能力2、设备拆装、维护维修能力3、根据原理图进行实物连接4、系统回路设计及其应用1、各元件符号识别2、基本回路的分析3、复杂回路的分析4、简单系统的设计及其应用1、岗位精神2、团队合作意识的培养3、培养良好的设备维护和保养意识4、注意开启系统和关闭系统时的注意事项教学重点与难点重点：1、液压油黏性、黏度 2、液压油牌号的表示 3、液压油黏度与温度、压力之间的关系 4、液压油可压缩性（只在高压下明显) 5、对液压油的使用要求及选用 6、液压油的污染及控制难点:1、黏度的分类及区别 2、对液压油的使用要求及选用 3、液压油的污染与控制教学过程主 要 教 学 内 容备注讲 授60 min一、液压油的种类1、矿物油系 2、耐火性液压油二、液压油的性质1、密度 2、闪火点 3、黏度 4、可压缩性三、液压油的要求及选用1、液压传动工作介质的要求2、液压传动工作介质的选用四、液压油的污染及控制1、液压油污染的原因2、油液污染的危害 3、油液污染的控制措施小结掌握液压油的使用、牌号等相关知识作业课 题液压传动基础知识课 次4授课班级学时2上课地点教学目标能力目标知识目标素质目标1、独立分析能力2、设备拆装、维护维修能力3、根据原理图进行实物连接4、系统回路设计及其应用1、各元件符号识别2、基本回路的分析3、复杂回路的分析4、简单系统的设计及其应用1、岗位精神2、团队合作意识的培养3、培养良好的设备维护和保养意识4、注意开启系统和关闭系统时的注意事项教学重点与难点重点：1、压力与负载的关系 2、输出的速度与流量的关系 3、绝对压力、相对压力和真空度的关系 4、层流、温流和雷诺数 5、压力损失、液压冲击、气穴现象难点:1、Pascal原理 2、伯努利方程教学过程主 要 教 学 内 容备注讲 授60 min一、流体力学基础知识1、静力学基础（1) 液体压力(2) 液体静压力性质(3） 液体静力学基本方程（4） 静压传递基本原理(5) 压力的表示图5 绝对压力、相对压力和真空度的关系2、液体动力学基础(1） 理想液体和基本流动（2) 层流和紊流二、液压系统运行中常见问题分析与处理1、压力损失2、液压冲击3、气穴现象小结掌握液压系统中液压油静力和动力方面的常见知识作业随堂练习课 题液压系统组成元件课 次5授课班级学时2上课地点教学目标能力目标知识目标素质目标1、独立分析能力2、设备拆装、维护维修能力3、根据原理图进行实物连接4、系统回路设计及其应用1、各元件符号识别2、基本回路的分析3、复杂回路的分析4、简单系统的设计及其应用1、岗位精神2、团队合作意识的培养3、培养良好的设备维护和保养意识4、注意开启系统和关闭系统时的注意事项教学重点与难点重点：1、液压系统组成及符号认识 2、液压泵工作原理 3、压力、流量、排量、效率等参数含义及单位 4、外啮合齿轮泵、叶片泵、柱塞泵工作原理 5、齿轮泵的困油、泄露、拆装 6、叶片泵的拆装、柱塞泵的拆装 7、液压泵的选用原则难点：1、不同组成中所包含的元件 2、参数计算 3、单作用叶片泵和双作用叶片泵区别 4、轴向柱塞泵和径向柱塞泵区别教学过程主 要 教 学 内 容备注讲 授60 min一、液压系统组成以实物介绍各组成部分相关的元器件：动力部分、执行部分、辅助部分、调节部分、传动介质二、液压动力部分能量转换时将机械能转化成压力能。1、容积式液压泵工作原理图6 液压泵工作原理图图6所示的是一单柱塞液压泵的工作原理图。图中柱塞2安装在缸体3中形成一个密封容积a，柱塞在弹簧4的作用下始终紧抵在偏心轮1上。原动机驱动偏心轮1旋转时，柱塞2将作往复运动，使密封容积a的大小发生周期性的交替变化。当a由小变大时就形成部分真空,油箱中油液在大气压作用下，经吸油管顶开单向阀5进入油箱a而实现吸油;反之，当a由大变小时，a腔中吸满的油液将顶开单向阀6流入系统而实现压油。原动机驱动偏心轮不断旋转，液压泵就不断地吸油和压油,这样液压泵就将原动机输入的机械能转换成液体的压力能输出.2、液压泵分类按结构来分有齿轮泵、叶片泵和柱塞泵；按输出流量是否可调分为定量泵和变量泵.3、液压泵工作条件（1) 具有密闭工作容积(2） 该密闭工作容积周期性变化（3) 具有配流结构,保证液压泵有规律连续吸排油（4） 油箱内油液绝对压力恒等于或大于大气压力3、主要性能参数压力、流量、排量、效率、功率等4、外啮合齿轮泵组成及其工作原理(1) 组成图7 齿轮泵组成（2） 工作原理外啮合齿轮泵的工作原理如图8所示。其主要结构由泵体、一对啮合的齿轮、泵轴和前后泵盖组成.图8 外啮合型齿轮泵工作原理当泵的主动齿轮按图示箭头方向旋转时，齿轮泵右侧（吸油腔）齿轮脱开啮合，使密封容积增大,形成局部真空,油箱中的油液在外界大气压的作用下，经吸油管路、吸油腔进入齿间。随着齿轮的旋转，吸入齿间的油液被带到另一侧，进入压油腔.这时轮齿进入啮合，使密封容积逐渐减小，齿轮间部分的油液被挤出,形成了齿轮泵的压油过程。齿轮啮合时齿向接触线把吸油腔和压油腔分开，起配油作用。小结掌握容积式液压泵的工作原理作业观察外啮合齿轮泵的结构,自己制作一齿轮泵模型课 题液压系统组成元件课 次6授课班级学时2上课地点教学目标能力目标知识目标素质目标1、独立分析能力2、设备拆装、维护维修能力3、根据原理图进行实物连接4、系统回路设计及其应用1、各元件符号识别2、基本回路的分析3、复杂回路的分析4、简单系统的设计及其应用1、岗位精神2、团队合作意识的培养3、培养良好的设备维护和保养意识4、注意开启系统和关闭系统时的注意事项教学重点与难点重点：1、齿轮泵的困油现象 2、齿轮泵的泄漏途径 3、齿轮泵的拆装要求 4、齿轮泵的使用要求难点:1、齿轮泵径向力分析 2、齿轮泵各元件的清洗要求教学过程主 要 教 学 内 容备注讲 授60 min一、齿轮泵的结构特点1、齿轮泵的困油齿轮泵要能连续地供油，就要求齿轮啮合的重叠系数大于1,也就是当一对齿轮尚未脱开啮合时，另一对齿轮已进入啮合，这样，就出现同时有两对齿轮啮合的瞬间,在两对齿轮的齿向啮合线之间形成了一个封闭容积，一部分油液也就被困在这一封闭容积中见图2。6(a),齿轮连续旋转时，这一封闭容积便逐渐减小,到两啮合点处于节点两侧的对称位置时见图2。6(b），封闭容积为最小,齿轮再继续转动时，封闭容积又逐渐增大，直到图2。6（c)所示位置时，容积又变为最大。在封闭容积减小时，被困油液受到挤压，压力急剧上升，使轴承上突然受到很大的冲击载荷，使泵剧烈振动，这时高压油从一切可能泄漏的缝隙中挤出,造成功率损失,使油液发热等.当封闭容积增大时,由于没有油液补充，因此形成局部真空，使原来溶解于油液中的空气分离出来,形成了气泡，油液中产生气泡后,会引起噪声、气蚀等一系列恶果.以上情况就是齿轮泵的困油现象。这种困油现象极为严重地影响着泵的工作平稳性和使用寿命。图9 齿轮泵的困油现象2、径向力不平衡齿轮泵工作时，在齿轮和轴承上承受径向液压力的作用。如图10（b)所示,泵的右侧为吸油腔，左侧为压油腔.在压油腔内有液压力作用于齿轮上，沿着齿顶的泄漏油，具有大小不等的压力，就是齿轮和轴承受到的径向不平衡力.液压力越高,这个不平衡力就越大,其结果不仅加速了轴承的磨损，降低了轴承的寿命，甚至使轴变形，造成齿顶和泵体内壁的摩擦等.为了解决径向力不平衡问题，在有些齿轮泵上，采用开压力平衡槽的办法来消除径向不平衡力,但这将使泄漏增大,容积效率降低等。CBB型齿轮泵则采用缩小压油腔，以减少液压力对齿顶部分的作用面积来减小径向不平衡力，所以泵的压油口孔径比吸油口孔径要小。图10 齿轮泵的困油卸荷槽图及径向不平衡力3、齿轮泵的泄漏在液压泵中,运动件间是靠微小间隙密封的，这些微小间隙从运动学上开成摩擦副，而高压腔的油液通过间隙向低压腔泄漏是不可避免的；齿轮泵压油腔的压力油可通过三条途径泄漏到吸油腔去；一是通过齿轮啮合线处的间隙（齿侧间隙）；二是通过体定子环内孔和齿顶间隙的径向间隙（齿顶间隙）；三是通过齿轮两端面和侧板间的间隙(端面间隙）。在这三类间隙中,端面间隙的泄漏量最大，压力越高，由间隙泄漏的液压油液就愈多，因此为了实现齿轮泵的高压化,为了提高齿轮泵的压力和容积效率，需要从结构上来采取措施，对端面间隙进行自动补偿.二、齿轮泵的拆卸1、拆卸步骤第一步：拆卸图示中的螺栓，取出右端盖;第二步：取出右端盖密封圈；第三步：取出泵体；第四步：取出被动齿轮和轴；主动齿轮和轴;第五步：取出左端盖上的密封圈。2、各零部件清洗液压元器件在拆卸完成后或装配前,必须进行彻底的清洗，以除去零部件表面黏附的防锈油、锈迹、铁屑、油泥等污物.不同零部件可以根据具体情况采取不同的清洗方法.比如，对于泵体等外部较粗糙的部件表面可以用钢丝刷、毛刷等工具,进行刷洗，以去除黏附的铁锈、油泥等污物；对于啮合齿轮可以使用棉纱、抹布等进行擦洗;对于形状复杂的零件或者黏附的污垢比较顽固、难于用以上方法除去的零件，可采用浸洗的方法，即把零件先放在清洗液中浸泡一段时间后再进行清洗。常用清洗液有汽油、煤油、柴油及氢氧化钠溶液等，因柴油不易挥发,成本低廉,故本任务选用柴油作为清洗液。清洗顺序：第一步：清洗一对相互啮合的齿轮；第二步：清洗齿轮轴；第三步：清洗密封圈和轴承；第四步：清洗泵体、泵盖和螺栓等3、齿轮泵的装配装配步骤：第一步；将主动齿轮（含轴）和从动齿轮（含轴）啮合后装入泵体7内；第二步：装左右端盖的密封圈；第三步：用螺栓将泵左泵盖、泵体和右泵盖拧紧.第四步：用堵头将泵进出油口密封（必须做这一步）。拆装注意事项：1、拆装中应用铜棒敲打零部件,以免损坏零部件和轴承.2、拆卸过程中,遇到元件卡住的情况时，不要乱敲硬砸.3、装配时，遵循先拆的部件后安装,后拆的零部件先安装的原则，正确合理的安装，脏的零部件应用柴油清洗后才可安装，安装完毕后应使泵转动灵活平稳，没有阻滞、卡死现象。4、装配齿轮泵时,先将齿轮、轴装在后泵盖的滚针轴承内，轻轻装上泵体和前泵盖，打紧定位销，拧紧螺栓，注意使其受力均匀。小结合理拆装齿轮泵，注意各零部件的清洗要求作业课 题液压系统组成元件课 次7授课班级学时2上课地点教学目标能力目标知识目标素质目标1、独立分析能力2、设备拆装、维护维修能力3、根据原理图进行实物连接4、系统回路设计及其应用1、各元件符号识别2、基本回路的分析3、复杂回路的分析4、简单系统的设计及其应用1、岗位精神2、团队合作意识的培养3、培养良好的设备维护和保养意识4、注意开启系统和关闭系统时的注意事项教学重点与难点重点：1、单、双作用叶片泵的结构异同 2、单、双作用叶片泵工作原理异同 3、叶片泵的拆装及零部件分析难点：1、单、双作用叶片泵原理的区分 2、叶片泵拆装注意事项教学过程主 要 教 学 内 容备注讲 授60 min一、叶片泵结构原理分析1、单作用叶片泵组成及工作原理单作用叶片泵的组成:单作用叶片泵由转子、定子、叶片、及壳体、端盖等主要零件组成。 图11 单作用叶片泵原理图（2）单作用叶片泵的工作原理：如图11所示，转子1由传动轴带动绕自身中心旋转，定子是固定不动的，中心在定子中心的正上方，二者偏心距为e。当转子旋转时叶片在离心力或在叶片底部通有压力油的作用下，使叶片紧靠在定子内表面，并在转子叶片槽内作往复运动。这样,在定子内表面，转子外表面和端盖的空间内，每两个相邻叶片间形成密封的工作容积,如果转子逆时针方向旋转,在转子定子中心连线的右半部，密封的工作容积（吸油腔）逐渐增大,形成局部真空，油箱中的液压油在大气压力的作用下,被压入吸油腔，这就是叶片泵的吸油过程。同时，在左半部，工作容积逐渐减小而压出液压油，这就是叶片泵的压油过程。转子旋转一周，叶片泵完成一次吸油和压油。因单作用叶片泵径向受力不平衡，所以又称为非平衡式叶片泵。2、双作用叶片泵组成及工作原理双作用叶片泵的组成：图12为YB125型定量叶片泵的立体结构图，在左泵体内安装有定子、转子以及左右配油盘。转子上开有十二条倾斜的槽，叶片安装在槽内.转子由传动轴带动，传动轴间用两个油封密封，以防止漏油和空气进入。1定子2转子3叶片图12双作用叶片泵的工作原理及结构图双作用叶片泵的工作原理：转子和定子是同心的，定子的内表面由两段大圆弧，两段小圆弧以及它们之间的四段过度曲线所组成。当转子逆时针旋转时,叶片在离心力或在叶片底部通有压力油的作用下，使叶片紧靠在定子内表面。当叶片由短半径向长半径移动时，工作容积逐渐增大，形成局部真空，油箱中的液压油在大气压力的作用下，被压入吸油腔，这就是叶片泵的吸油过程。当叶片由长半径向短半径转动时，工作容积逐渐减小而排出液体，这就是叶片泵的压油过程.当转子旋转一周时，叶片泵完成两次吸油和压油。因双作用叶片泵径向受力平衡，所以又称为平衡式叶片泵.二、液压传动系统的优缺点1、叶片泵的拆装步骤第一步:卸下螺栓，拆开泵体；第二步：取出配油盘；第三步：取出转子和叶片；第四步：取出定子,再取配油盘；图13 YB1-25型定量叶片泵零件图2、叶片泵的清洗第一步:清洗叶片和转子；第二步：清洗定子;第三步：清洗配油盘和密封圈第四步：清洗轴承第五步：清洗泵体、泵盖和螺栓。3、叶片泵的装配第一步:将叶片装入转子内（注意叶片的安装方向）；第二步：将配油盘装入左泵体内，再放进定子；第三步：将装好的转子放入定子内；第四步：插入传动轴和配油盘（注意配油盘的方向)；第五步：装上密封圈和右泵体，用螺栓拧紧4、拆装注意事项(1） 拆解叶片泵时，先用内六方扳手对称位置松开后泵体上的螺栓后，再取掉螺栓，用铜棒轻轻敲打使花键轴和前泵体及泵盖部分从轴承上脱下，把叶片分成两部分。（2) 观察后泵体内定子、转子、叶片、配油盘的安装位置，分析其结构、特点，理解工作过程.（3） 取掉泵盖,取出花键轴，观察所用的密封元件，理解其特点、作用。(4） 拆卸过程中,遇到元件卡住的情况时，不要乱敲硬砸。(5） 装配前，各零件必须仔细清洗干净，不得有切屑磨粒或其它污物.(6) 装配时，遵循先拆的部件后安装,后拆的零部件先安装的原则，正确合理的安装，注意配油盘、定子、转子、叶片应保持正确装配方向,安装完毕后应使泵转动灵活，没有卡死现象。(7） 叶片在转子槽内,配合间隙为0.0150。025毫米；叶片高度略低于转子的高度，其值为0.005毫米。小结观察单、双作用叶片泵的结构及其工作过程,学会根据不同要求来选择不同叶片泵作业课 题液压系统组成元件课 次8授课班级学时2上课地点教学目标能力目标知识目标素质目标1、独立分析能力2、设备拆装、维护维修能力3、根据原理图进行实物连接4、系统回路设计及其应用1、各元件符号识别2、基本回路的分析3、复杂回路的分析4、简单系统的设计及其应用1、岗位精神2、团队合作意识的培养3、培养良好的设备维护和保养意识4、注意开启系统和关闭系统时的注意事项教学重点与难点重点：1、执行元件的作用 2、液压缸的分类 3、各连接方式中液压缸参数的计算 4、差动连接的工作及使用 5、液压缸的拆装及主要部件的分析 6、液压马达的使用及符号认识难点：1、液压缸各参数计算 2、液压缸各零部件分析教学过程主 要 教 学 内 容备注讲 授60 min一、液压缸的类型1、液压缸的分类液压缸又称为油缸，它是液压系统中的一种重要的执行元件，其功能就是将液压能转变成直线往复式的机械运动。液压缸按其结构不同分为活塞缸，柱塞缸和摆动缸三类.工程机械常用活塞缸。活塞缸用以实现直线运动，输出推力和速度。活塞缸又可分为双杆式和单杆式两种结构，双杆式指的是活塞的两侧都有伸出杆，单杆式指的是活塞的一侧有伸出杆。活塞缸的固定方式有缸体固定和活塞杆固定两种。如图14所示图14 双杆式活塞缸活塞式液压缸根据其使用要求不同可分为双杆式和单杆式两种。2、液压缸参数计算（1）双杆式活塞缸 活塞两端都有一根直径相等的活塞杆伸出的液压缸称为双杆式活塞缸,它一般由缸体、缸盖、活塞、活塞杆和密封件等零件构成.根据安装方式不同可分为缸筒固定式和活塞杆固定式两种.如图14(a）所示的为缸筒固定式的双杆活塞缸。它的进、出口布置在缸筒两端，活塞通过活塞杆带动工作台移动，当活塞的有效行程为l时，整个工作台的运动范围为3l，所以机床占地面积大，一般适用于小型机床，当工作台行程要求较长时，可采用图14(b)所示的活塞杆固定的形式，这时，缸体与工作台相连，活塞杆通过支架固定在机床上，动力由缸体传出.这种安装形式中，工作台的移动范围只等于液压缸有效行程l的两倍，因此占地面积小。进出油口可以设置在固定不动的空心的活塞杆的两端,但必须使用软管连接。由于双杆活塞缸两端的活塞杆直径通常是相等的，因此它左、右两腔的有效面积也相等,当分别向左、右腔输入相同压力和相同流量的油液时，液压缸左、右两个方向的推力和速度相等。当活塞的直径为，活塞杆的直径为,液压缸进、出油腔的压力为和，输入流量为时，双杆活塞缸的推力和速度为：式中为活塞的有效工作面积.双杆活塞缸在工作时，设计成一个活塞杆是受拉的,而另一个活塞杆不受力，因此这种液压缸的活塞杆可以做得细些。（2)单杆式活塞缸 如图15所示,活塞只有一端带活塞杆,单杆液压缸也有缸体固定和活塞杆固定两种形式，但它们的工作台移动范围都是活塞有效行程的两倍。图15单杆式活塞缸由于液压缸两腔的有效工作面积不等，因此它在两个方向上的输出推力和速度也不等，其值分别为：由于 故,。如把两个方向上的输出速度和的比值称为速度比,记作,则.因此，若已知D和时,可确定d值.(3)差动缸 单杆活塞缸在其左右两腔都接通高压油时称为:“差动连接”，如图16所示。图16 差动缸差动连接缸左右两腔的油液压力相同，但是由于左腔(无杆腔)的有效面积大于右腔(有杆腔）的有效面积，故活塞向右运动，同时使右腔中排出的油液（流量为）也进入左腔，加大了流入左腔的流量（)，从而也加快了活塞移动的速度。实际上活塞在运动时,由于差动连接时两腔间的管路中有压力损失,所以右腔中油液的压力稍大于左腔油液压力，而这个差值一般都较小，可以忽略不计，则差动连接时活塞推力和运动速度为：进入无杆腔的流量 差动连接时液压缸的推力比非差动连接时小，速度比非差动连接时大，正好利用这一点，可使在不加大油源流量的情况下得到较快的运动速度,这种连接方式被广泛应用于组合机床的液压动力系统和其他机械设备的快速运动中。如果要求机床往返快速相等时,则由式（2.22）和式(2。23)得: 即： 2、液压缸的拆装轴向柱塞泵有两种形式，直轴式（斜盘式）和斜轴式(摆缸式），如图14所示为直轴式轴向柱塞泵的工作原理，这种泵主体由缸体1、配油盘2、柱塞3和斜盘4组成。柱塞沿圆周均匀分布在缸体内.斜盘轴线与缸体轴线倾斜一角度，柱塞靠机械装置或在低压油作用下压紧在斜盘上（图中为弹簧)，配油盘2和斜盘4固定不转，当原动机通过传动轴使缸体转动时，由于斜盘的作用，迫使柱塞在缸体内作往复运动，并通过配油盘的配油窗口进行吸油和压油。如图17中所示回转方向，当缸体转角在2范围内，柱塞向外伸出，柱塞底部缸孔的密封工作容积增大,通过配油盘的吸油窗口吸油；在0范围内，柱塞被斜盘推入缸体，使缸孔容积减小，通过配油盘的压油窗口压油。缸体每转一周，每个柱塞各完成吸、压油一次,如改变斜盘倾角，就能改变柱塞行程的长度，即改变液压泵的排量，改变斜盘倾角方向,就能改变吸油和压油的方向，即成为双向变量泵.1 缸体2配油盘3柱塞4斜盘5传动轴6弹簧图17 轴向柱塞泵的工作原理配油盘上吸油窗口和压油窗口之间的密封区宽度应稍大于柱塞缸体底部通油孔宽度，但不能相差太大，否则会发生困油现象。一般在两配油窗口的两端部开有小三角槽，以减小冲击和噪声。斜轴式轴向柱塞泵的缸体轴线相对传动轴轴线成一倾角,传动轴端部用万向铰链、连杆与缸体中的每个柱塞相联结，当传动轴转动时，通过万向铰链、连杆使柱塞和缸体一起转动，并迫使柱塞在缸体中作往复运动，借助配油盘进行吸油和压油.这类泵的优点是变量范围大，泵的强度较高，但和上述直轴式相比，其结构较复杂，外形尺寸和重量均较大。轴向柱塞泵的优点是：结构紧凑、径向尺寸小，惯性小，容积效率高，目前最高压力可达40.0MPa,甚至更高，一般用于工程机械、压力机等高压系统中,但其轴向尺寸较大，轴向作用力也较大,结构比较复杂.斜盘式柱塞泵的结构图18所示，图为10SCY141B型轴向柱塞泵结构图，该泵斜盘部分带有手动变量机构，通过调整斜盘倾角，即可改变其排量，角越大,排量越大，因此也是一种变量泵。图18 10SCY14-1B型轴向柱塞泵泵的右边为主体部分，泵体内有缸体和配有盘等。缸体的7个轴向空中各装有一个柱塞，柱塞球状头部装有一个滑靴,紧贴在斜盘上，柱塞头部和滑靴用球面配合，配合面间可以相对转动。为减少滑靴端面和斜盘间的滑动磨损,在柱塞和滑靴的中心加工有直径1mm的小孔,缸中的压力油可经过小孔通到柱塞与滑靴及滑靴与斜盘的相对滑动表面间,起到静压支撑的作用.定心弹簧装在内套和外套中，在弹簧力的作用下，一方面内套通过钢球和压盘将滑靴压向斜盘,使得柱塞在吸油位置时具有自吸能力，同时弹簧力又使得外套压在缸体的左端面上，和缸内的压力油作用力一起，使缸体和配油盘接触良好，减少泄露。缸体用铝青铜制成，外面镶有缸套,并装在滚柱轴承上，以支撑斜盘作用在缸体上的径向分力。当传动轴带动缸体回转时，柱塞就在缸内做往复运动，缸底部的弧形孔就经配油盘上的吸、压配油窗口a、b配油，以完成吸油和压油过程。2、径向柱塞泵结构及工作原理径向柱塞泵的工作原理如图19所示，柱塞1径向排列装在缸体2中，缸体由原动机带动连同柱塞1一起旋转,所以缸体2一般称为转子，柱塞1在离心力的（或在低压油）作用下抵紧定子4的内壁，当转子按图示方向回转时，由于定子和转子之间有偏心距e，柱塞绕经上半周时向外伸出，柱塞底部的容积逐渐增大，形成部分真空，因此便经过衬套3（衬套3是压紧在转子内，并和转子一起回转）上的油孔从配油孔5和吸油口b吸油；当柱塞转到下半周时，定子内壁将柱塞向里推,柱塞底部的容积逐渐减小,向配油轴的压油口c压油，当转子回转一周时,每个柱塞底部的密封容积完成一次吸压油，转子连续运转，即完成压吸油工作。配油轴固定不动，油液从配油轴上半部的两个孔a流入,从下半部两个油孔d压出,为了进行配油，配油轴在和衬套3接触的一段加工出上下两个缺口，形成吸油口b和压油口c,留下的部分形成封油区。封油区的宽度应能封住衬套上的吸压油孔,以防吸油口和压油口相连通,但尺寸也不能大得太多，以免产生困油现象。1-柱塞 2-缸体 3衬套 4定子 5配油轴图19 径向柱塞泵的工作原理二、液压泵的选用原则 根据泵的性能要求(包括主机工况、功率大小、系统对工作性能要求等）来选定液压泵的型式；然后按照系统所要求的压力和流量来确定液压泵的型号。小结作业课 题液压系统组成元件课 次9授课班级学时2上课地点教学目标能力目标知识目标素质目标1、独立分析能力2、设备拆装、维护维修能力3、根据原理图进行实物连接4、系统回路设计及其应用1、各元件符号识别2、基本回路的分析3、复杂回路的分析4、简单系统的设计及其应用1、岗位精神2、团队合作意识的培养3、培养良好的设备维护和保养意识4、注意开启系统和关闭系统时的注意事项教学重点与难点重点:1、执行元件的作用 2、液压缸的类型 3、不同连接方式下液压缸参数的计算 4、液压缸的拆装要求及零部件分析 5、液压马达的作用及其输出难点：1、液压缸的分类形式 2、液压缸参数计算教学过程主 要 教 学 内 容备注讲 授60 min一、液压缸的类型1、液压缸的分类液压缸又称为油缸，它是液压系统中的一种重要的执行元件，其功能就是将液压能转变成直线往复式的机械运动.液压缸按其结构不同分为活塞缸，柱塞缸和摆动缸三类。工程机械常用活塞缸。活塞缸用以实现直线运动,输出推力和速度。活塞缸又可分为双杆式和单杆式两种结构，双杆式指的是活塞的两侧都有伸出杆，单杆式指的是活塞的一侧有伸出杆。活塞缸的固定方式有缸体固定和活塞杆固定两种。如图20所示图20 双杆式活塞缸活塞式液压缸根据其使用要求不同可分为双杆式和单杆式两种。2、液压缸参数计算(1） 双杆式活塞缸 活塞两端都有一根直径相等的活塞杆伸出的液压缸称为双杆式活塞缸,它一般由缸体、缸盖、活塞、活塞杆和密封件等零件构成。根据安装方式不同可分为缸筒固定式和活塞杆固定式两种。（2）单杆式活塞缸 如图21所示,活塞只有一端带活塞杆，单杆液压缸也有缸体固定和活塞杆固定两种形式，但它们的工作台移动范围都是活塞有效行程的两倍。图21 单杆式活塞缸(3)差动缸 单杆活塞缸在其左右两腔都接通高压油时称为:“差动连接”，如图22所示。图22 差动缸3、液压缸的拆装拆卸:第一步:将液压缸两端的端盖与缸筒联接螺栓取下；第二步：依次取下端盖、活塞组件、 端盖与缸筒端面之间的密封圈、缸筒;第三步：分解端盖、活塞组件等；第四步：拆除连接件；第五步：依次取下活塞、活塞杆及密封元件。装配:1、对待装零件进行合格性检查,特别是运动副的配合精度和表面状态。注意去除所有零件上的毛刺、飞边、污垢；清洗要彻底、干净。2、在缸筒内表面及密封圈上涂上润滑脂。3、将活塞组件按结构组装好。将活塞组件装入缸筒内，检查活塞在缸筒内移动情况。应运动灵活，无阻滞和轻重不均匀现象。4、将左、右端盖和缸筒
