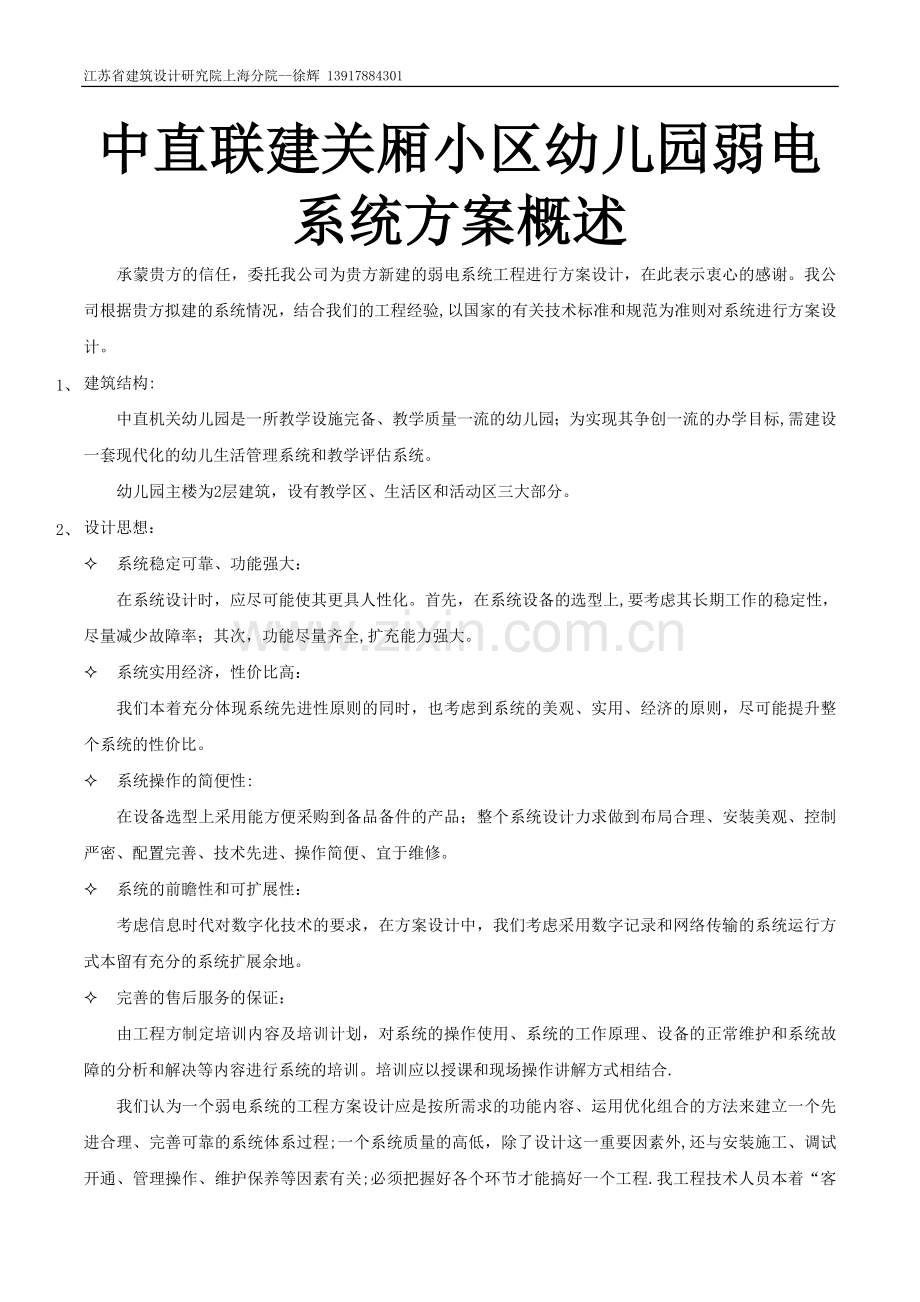

中直联建关厢小区幼儿园弱电系统方案概述幼儿园弱电系统方案.doc

江苏省建筑设计研究院上海分院--徐辉 13917884301
中直联建关厢小区幼儿园弱电系统方案概述
承蒙贵方的信任，委托我公司为贵方新建的弱电系统工程进行方案设计，在此表示衷心的感谢。我公司根据贵方拟建的系统情况，结合我们的工程经验,以国家的有关技术标准和规范为准则对系统进行方案设计。
1、 建筑结构:
中直机关幼儿园是一所教学设施完备、教学质量一流的幼儿园；为实现其争创一流的办学目标,需建设一套现代化的幼儿生活管理系统和教学评估系统。
幼儿园主楼为2层建筑，设有教学区、生活区和活动区三大部分。
2、 设计思想：
² 系统稳定可靠、功能强大：
在系统设计时，应尽可能使其更具人性化。首先，在系统设备的选型上,要考虑其长期工作的稳定性，尽量减少故障率；其次，功能尽量齐全,扩充能力强大。
² 系统实用经济，性价比高：
我们本着充分体现系统先进性原则的同时，也考虑到系统的美观、实用、经济的原则，尽可能提升整个系统的性价比。
² 系统操作的简便性:
在设备选型上采用能方便采购到备品备件的产品；整个系统设计力求做到布局合理、安装美观、控制严密、配置完善、技术先进、操作简便、宜于维修。
² 系统的前瞻性和可扩展性：
考虑信息时代对数字化技术的要求，在方案设计中，我们考虑采用数字记录和网络传输的系统运行方式本留有充分的系统扩展余地。
² 完善的售后服务的保证：
由工程方制定培训内容及培训计划，对系统的操作使用、系统的工作原理、设备的正常维护和系统故障的分析和解决等内容进行系统的培训。培训应以授课和现场操作讲解方式相结合.
我们认为一个弱电系统的工程方案设计应是按所需求的功能内容、运用优化组合的方法来建立一个先进合理、完善可靠的系统体系过程;一个系统质量的高低，除了设计这一重要因素外,还与安装施工、调试开通、管理操作、维护保养等因素有关;必须把握好各个环节才能搞好一个工程.我工程技术人员本着“客户至上”的精神,根据用户要求和国家有关设计规范，结合我们以往的工程经验，进行了本智能化弱电系统的方案设计和工程概算报价。在使系统达到标准化规范化的同时,注重工程投资的经济合理性。
我们的系统方案设计思想可归纳为：
☆ 以高质量、高可靠性、高使用寿命为设计原则；
☆ 以科学性、经济性、实用性的原则，力求建成一个性价比高的系统；
☆ 系统应向当今国际先进水平靠拢,实现智能化管理控制；
☆ 以进口和国产优质设备为主,系统配置具有一定的容余度;
☆ 考虑幼儿园的建筑风格，使系统与之相符合。
☆ 考虑幼儿园的特点，使系统更具人性化,童趣化。
二、本弱电系统共包括以下6个子系统：
1、 智能控制系统
2、 教学评估及安全防范系统
3、 校园广播系统
4、 扩声及灯光系统系统
5、 智能一卡通系统
第一部分 智能控制系统
试想于一个重要的公开课或商业会议中，您需要视、听及电脑图像演示，而只需按一个按钮,所有的操作均自动进行：屏幕下降、窗帘关上，自动调节音量和灯光亮度,以及投影机显示所需画面。若您发觉这实在是太理想了，那您绝对需要美国先进的遥控系统—-———思美特!
通过思美特（SMARTISYS）控制系统进行综合控制，能使复杂的应用系统使用简单化。通过思美特控制,应用系统中的所有设备都通过思美特的IPSC主控机进行控制，并通过一个统一的操作界面---—IPST有线或无线触摸屏进行操作，使得应用系统的控制、操作和切换简单明了。
使用思美特(SMARTISYS）控制系统，使应用系统智能化，提高整个工程质量。有了思美特控制系统，让繁琐的操作由控制系统自动处理，复杂的逻辑过程在后台主控机中完成，尽量减少人为的干预和操作。如，对于会议室的投影机的关机保护问题,正常的步骤是先关机,延迟5分钟再关电，而在日常使用中，再敬业的管理员也不可能做得比系统更好。我们可以通过编程，按一下系统结束按钮，系统就会按步骤先将投影机关机，延迟5分钟再将投影机电源关掉。
使用思美特（SMARTISYS)控制系统进行综合设计，系统中各设备之间能够更好地协调地工作，充分发挥各设备的效能,提高系统的使用效果.控制系统就如电影制片厂里的导演，演员何时出场,与谁配合，说什么台词、做何动作，导演都悉数按排妥贴.
使用思美特（SMARTISYS）控制系统，能够极大地提高系统的可靠性和稳定性。思美特控制系统可应用于任何通讯需要，从会议室、培训中心到电视会议和遥距学习；家庭影院控制甚至家居自动化.
思美特承诺提供专业的服务，已获多个革新科技的奖项,并于世界各地设有分支机构，提供直接支援。
思美特—美国最先进的遥控系统，将不同厂家、型号、性质的视听器材或硬件,甚至环境装置连接起来，通过思美特的控制面板，所有的操作便尽在掌握之中。
一、典型的受控设备
1. 投影机:用红外发射棒或RS—232代替遥控器控制,实现遥控器面板上的所有功能及电源的打开、关闭;
2. DVD、VCR、TV、展台等遥控器控制的红外设备：用红外发射棒代替遥控器控制，实现遥控器面板上的所有功能及电源的打开、关闭;
3. 专业功放：通过思美特音量控制模块辅助控制，实现3路独立的音量调节及电源的打开、关闭；
4. 家用功放：用红外发射棒代替遥控器控制，实现遥控器面板上的所有功能及电源的打开、关闭；
5. 摄像系统：通过RS—232控制云台，实现镜头的基本动作
6. 音视频矩阵：通过RS—232控制,实现音视频信号的输入、输出切换；
7. VGA矩阵：通过RS—232控制，实现计算机信号的输入、输出切换；
8. 电动屏幕、电动窗帘:通过强电控制器控制，实现其上升、下降;
9. 日光灯:通过强电控制器控制，实现灯光的打开、关闭；
10. 调光灯:通过思美特调光模块调节,实现其亮度由亮—暗的无级调节；
11. 会议系统：通过RS—232/422/485控制,实现对主机的控制；
二、系统硬件说明
以下是常用的设备功能及技术参数介绍：
ü 主控机
1. IPSC SMARTISYS（思美特）中央控制主机
² 8个通用串行接口
² 32位MOTOROLA ColdFire处理器；
² 8M内存（可扩展到128M),16M闪存（可扩展到256M）
² 内置网口和TCP/IP协议簇
² 1个通用思美特网络接口，连接所有思美特设备；
² 功能强大的可视化编程软件
ü 主控触摸屏
1 IPST-1800 6。4”无线真彩触摸屏
² ARM 32位嵌入式CPU，230M主频
² 6.4"有源阵列TFT液晶屏、640*480像素
² 32M内存、32M闪存超大运行和存贮空间
² 嵌入式SmartLinux™操作系统
² Ethernet以太网和通用串行接口
² 智能长效锂电池及智能电源管理模块
² 所见即所得的图形界面设计软件
2 IPSD—4500L  12”真彩触摸屏
² ARM 32位嵌入式CPU，300M主频
² 12。1"有源阵列TFT液晶屏，64K色、800*600像素
² 64M（可扩展到256M）内存、64M闪存(可扩展到1G)的超大运行和可扩展存贮空间
² 嵌入式WinCE。NET操作系统
² Ethernet以太网和通用串行接口、USB接口、CF/SD扩展槽
² 所见即所得的图形界面设计软件
ü 功能模块
1  IPPCI—8 SMARTISYS（思美特）8路独立电源控制器
² 8路独立继电器控制：20A， 277VAC ;
² 4位专用网络接线端子;
² 24VDC网络供电；
² 深灰色和黑色金属外壳嵌墙或挂墙式安装；
² 7。2磅 / 3。3公斤
² 控制电动屏幕的上升、下降；
² 电动窗帘的打开、关闭；
² 日光灯的打开及关闭;
² 每路电动幕布和电动窗帘各需要2路，日光灯需1路;
2 IPCLI-4 SMARTISYS(思美特）4路独立调光器
² 可提供4路灯光的无级亮度调节；
² 单通道220V，1800W，总功率小于3600W;
² 4位专用网络接线端子;
² 深灰色和黑色金属外壳；
² 嵌墙或挂墙式安装
3 IPVC—4 SMARTISYS(思美特）4路调音模块
² 信号输入方式： 非平衡
² 信号输出方式: 非平衡
² 输入阻抗： 10KW
² 输出阻抗: 600W
² 最大输入信号电平：20VP-P
² 最大输出信号电平:20VP—P
² 增益调节范围： —95。5dB － +31.5Db
² 最小增益调节幅度:0。5dB
² 声道频响范围： 10Hz － 20KHz
² 声道间信号串扰： －126dBFS
² 最大总谐波失真: 0。001%
4 IPIO—1 SMARTISYS（思美特） IPIO—1型接口机
² 继电器负载能力： 1A-30VAC／DC
² 数字量输入口输入阻抗： 21KW
² 数字量输入口开路电压： 4。52A0。05V
² 红外口输出信号最高频率: 2.4MHz
² 红外口最大输出电流： 32mA
² 外形尺寸： 1U高 19英寸宽·净重： 1。5Kg
² 8路红外，8路I/O，8路继电器
5 IPIR 红外发射棒
² 用于主控机或接口机向红外设备发射控制信号
6 IPCRF 通用无线接收器（配合IPST系列使用)
² 配合IPST系列触摸屏使用的通用无线接收器,使用目前最先进的无线射频技术和无线通讯编码方式
三、系统连接图
第二部分 教学评估及安全防范系统
本系统是一套现代化的幼儿生活管理和教学评估系统。可对教室内、房间内和室外活动场所幼儿的生活、学习及活动情况进行实时监控及录像，使幼儿园能同步了解现场情况并录像存档，以便日常保护、调查取证和对突发情况时能及时处理.
能摄取幼儿日常的学习和活动情况，便于幼儿园利用其资源制作实际、生动的课件资料，亦可为家长提供其幼儿在幼儿园生活和学习的音像资料.
幼儿在校的实际情况可通过本系统在网上实时的对家长开放。
工程范围为幼儿园一至四楼的各教室、寝室和室外活动场所，采用云台三可变彩色摄像机及相应设备，实现为教育服务的功能。
一、系统设计的技术标准及规范：
1、 《建筑电器设计技术规程》—-———--------———-——-———--——---GBJ16-83
2、 《民用闭路电视系统工程技术规范》————————-—---—--—-————GB50198—94
3、 《安全防范工程程序与要求》—————————-———--———-—-——-—-——GA/T—75-94
4、 《安全防范系统用图形符号》—-—--—-——-—--———--——-—-—-—-—GA/T—74—94
5、 《工业企业通信接地设计规范》———---—-———-—--————————---GBJ79—85
6、 《电气装置安装工程施工和验收规范》-———————-—--———————-GBJ232—82
7、 《防盗报警控制系统技术条件》-————-———---——————-——-—-——GB12663—94
8、 《甲方设计任务书》
二、系统技术指标:
复合视频信号幅度： （1±0。3)V（峰—峰)
电视水平清晰度: ≥270TV线
信噪比: ≥38dB
图象等级： ≥4级
系统设施的工作环境温度符合下列要求：
l室外工作的设施： —10—--55℃
l室内工作的设施： -5————40℃
三、系统总体方案:
1、根据用户要求，整个系统配置如下：
² 全方位云台三可变镜头彩色摄像机。
² 一台监控矩阵主机安装在主控机房内。并配备键盘控制器，配备字符发生器能显示各摄像点的位置.
² 采用硬盘录像机完成对画面的切换、云台镜头的控制和系统音视频信息的记录和查询。同时，完成对音视频信号的模转数工作，并与校园局域网连接,完成网上信息开放的功能.
² 显示终端彩色收监两用机与纯平电脑显示器配合完成对系统多画面或单画面的监视
2、系统描述：
音视频信号通过音视频电缆分别送入主控机房的矩阵主机的输入口，其输出口通过视频分配器分别送至监视器和硬盘录像机的输入口；音频信号直接送入硬盘录像机的音频输入口；硬盘录像机的VGA输出接至电脑监视器。
四、系统图:
第三部分 校园广播系统
为满足幼儿园正常教学活动的顺利进行，按照幼儿园对广播系统的具体要求，特拟制了本广播系统设计方案。本广播系统既能满足全校范围的广播要求，同时，在保证全校广播要求的前提下,还能在各班级、休息区及活动场所等场所分区域独立广播或播放音乐,不影响其他区域的正常运作。按校方要求，本设计主要参照以下标准进行。
扩声系统技术标准参照：
Ø 中华人民共和国文化部行业技术标准《WH0301-93》一级标准。
Ø 中华人民共和国广播电影电视部技术标准《GYJ25-86》
Ø 《厅堂扩声系统设备互联的优选电气配接值》《SJ2112—82》
Ø 中华人民共和国标准《厅堂扩声兼音乐验收标准》一级标准
Ø 中华人民共和国标准《语言清晰度指数的计算方法》《GB/T15485》
Ø 《厅堂扩声系统声学特性指标》GYJ25—86
Ø 《厅堂扩声特性测量方法》GB/T4959—1995
Ø 《声系统设备互连的优选配接值》GB14197-93
Ø 《客观评价厅堂语言可懂度的RASTI法》GB/T14476—93
Ø 《厅堂混响时间测量规范》GBJ76—84
Ø 系统设备原厂技术指标
Ø 《民用建筑电气扩声系统声学特性指标》JB-92
二、设计功能：
1、 分区广播，每个区域可独立操作。
2、 上下课自动打铃.采用音乐铃声，且可自行录制节目做任意变化。
3、 可收听新闻及自编节目。
4、 定时播放国歌、广播操及眼保健操。实现机房无人操作。
5、 可进行业务广播及紧急广播。
本次工程总体设计方案的指导思想是：功能适用、技术先进、经济合理、维修方便、留有充分的可扩充余地和符合系统技术可持续发展的要求,体现智能化，更要满足信息化的发展要求。
三、系统结构
每间教室配备4只BOSCH LHM0606/10吸顶扬声器和1只ATEIS RAC8音源控制面板，各个教室可通过控制面板选择不同的音源和调节音量大小,音源(DVD、卡座、话筒)和主控设备（ATEIS UAP 16＊16 G2数字音频媒体矩阵,功放、电脑等）集中在控制室.控制室通过电脑界面,可对每个教室的音源音量进行控制；系统配备功能独特的多通道功放，具有6路输入和6路输出,每路输出接1个教室，1台功放可以控制6个教室的音箱.
四、系统组成
1) 数字音频媒体矩阵
UAP G2数字音频处理器，整合了常用的音响处理功能，前级放大调整、滤波、压缩、限制、EQ、时间延迟外，还提供了多类型的智能型矩阵处理模块Standard、Matrix,供设计者运用.此外，系统更提供了专业场合所运用的麦克风反馈抑制、信号自动增益、麦克风自动混音Automixer、多种类型的分频处理模块等。特别为分区控制而开发的“分区矩阵控制模块”Page control，提供给设计者方便且快速的设定,独立的输入信号启动设定(闸限、外控接点、闸限+外控接点)及优先权设定，并具有独立的输出路径选择。
UAP G2处理器的设定工作，为通过安装在电脑上的软件来进行编辑与设定。设计者可以依据需求，自由在功能处理模块数据库中选取所需的音频处理模块，进行系统的组合及设定。当编辑确认后，仅需将设计档案存入UAP机器内即可让系统自动运行,此时电脑可与机器离线而不影响系统的运作。系统并可由电脑端将机器内的设计档调出。
输入信号控制
具独立48VDC供电.
独立灵敏度选择0~-54dB五段式设定，可对每一个输入信号进行增益大小调整,静音按键，或指定由外部输入控制接点来控制信号是否可以通过，具信号电平指示。
输出信号控制
可对每一个输出信号进行音量大小调整，静音按键，或指定由外部TTL—IN来控制信号是否可以通过，具信号电平指示
闸限值控制
闸限值调整、闸门动作反应时间、闸门延迟关闭时间。
并具声音淡入、淡出时间及声音底部维持量调整(未通过闸限值仍有基础输出音量）。
滤波
具图形显示,高通、低通、带通、V形陷波、Shelving滤波，具Butterworth、Linkwitz 、Bessel三类型选择，10~22KHz,Slop:12～48dB，Q：0.01 ～ 2/Oct，Level：-90 ～ 20dB 。
分频控制
具图形显示,提供2、3、4分频音路选择，具Butterworth、Linkwitz 、Bessel三类型选择，20～20KHz，Slop：12~48dB，Gain:—∞～+20dB
参量均衡器
具图形显示,2 ~ 16 段选择，10 ～ 22kHz，Gain︰—30 ～ +15dB，Q:0。01 ~ 4 /Oct
图形均衡器
具图形显示，10段(1 Oct，31～16KHz）、15段（2/3 Oct，25~16KHz)、30段（1/3 Oct,25～20KHz）
信号发生器
粉红噪声、白噪声、单音阶、扫频（起始频率、终结频率、1/12 ~ 1 Oct、时间间隔均可调）
多功能矩阵混音处理器
单一软件模块提供4 X 4 、8 X 8及16 X 16 三种模块,均具有三阶段调整︰（1)独立的输入音量调整用以调校输入音准（2）每一输出均可对所有输入音源进行独立的二次混音调整 （3)混音后每一输出可独立进行音量调整。
分区矩阵控制
可同时对输入信号进行有效信号判断（闸限、外控接点、闸限+外控接点）及优先权设定,并可对输入信号进行独立的输出路径选择
时间延迟
1 ～ 2000 m secs,具温度、距离自动计算功能,提供1入1出 ～ 1入8出多模式选择
压缩 / 限制 / 扩展
具有启动值、软拐点、比例值、启动反应时间、动作停止时间延迟调整
麦克风自动混音
单一处理模块提供4入1出、8入1及16入1出三种模式，可对每一个输入信号进行优先权设置或手、自动混音，具麦克风开启数量限制、无输入状态强制启动麦克风设置、混音后自动音量衰减功能
麦克风反馈抑制
2 ～16 个自动侦测点选择,均具有4种不同的音程（Q: 0.2 / 0.1 / 0.05 / 0。01）模式选择，具抑制灵敏度调整、最大衰减量调整、反馈频率点锁定时间调整
背景音乐抑制器
可调整背景音乐淡入淡出效果，出、入动作时间及背景音量可独立调整
多音源选择
4选1~32选1并且可以选择搭配远端控制面板进行外部远程控制
开放式音量显示、调整
可再编辑过程的任一节点加入音量调整及显示器
音量群控BUS
单一处理模块提供4X4 ~ 16X16
UAP G2处理器前面板配置8个可自由编辑功能用途的旋钮，可以将设计中的音量、时间、频率等调整,指定由这8个旋钮来进行控制，即使在不开启电脑的情形下,亦能对系统进行主要的控制.
UAP G2处理器具有LVDS网通功能，系统最多可串连12台UAP。亦提供外部控制整合的功能，如Crestron、AMX、SMARTISYS等。
UAP G2软件系统中更提供了可自由编辑使用者控制窗口功能，可以加载场地平面图,将所需相关的操控组件（音量调整、音量显示、静音…等）复制贴在场地平面图上，并加以注记用途，完成人机图控接口.
UAP G2处理器配置16个可以自由设定功能模式的输入接点LOGIC-IN / ANOLOG IN ，可自由指定按键（静音、旁通、SOLO、音量调整、音源选择器等），由外部来进行控制，也可搭配外部控制面板RAC—5、RAC—8。
UAP G2处理器配置8个逻辑信号输出接点TTL—OUT,可自由指定多项处理模块中的按键或灯号,输出至外部进行监测及运用。
UAP G2可预设多组不同的编辑架构（不同的处理组件及线路组合）,每个编辑架构下更可设定多组的参数变化（频率、音量、矩阵、优先权变化）.
UAP G2具有多国语言编辑的功能，可以依需求编入新的语言，取代原始设定，达到中文化操作界面需求。
UAP G2整合了环境音响控制及分区广播功能,适用于车站、礼堂、教会、会议室、体育场、体育馆等大部分公共空间的运用.
2) BOSCH LHM 0606/10吸顶音箱
Ø 非凡的语音和音乐再现效果
Ø 嵌入安装在天花板中
Ø 易于安装
Ø 简单方便的功率设置
Ø LHM 0606/10 是一款经济高效的通用型 6 W 天花扬声器。 它可以通过固定夹安装在天花板上。
3) SONY 475卡座
Ø 基本参数
Ø 设备类型音频会议系统规格描述双翻双录，
Ø 双自动到带机构，
Ø 全逻辑控制，双卡连放,电脑选曲
Ø 灵敏度0.16V
4) 先锋DV—300
Ø 产品类别 DVD影碟机
Ø TV制式 PAL/NTSC
Ø 可播放碟片 DVD、SCVD、VCD、CD、CD-R/-RW、DVD-R/—R DL/-RW (视频模式、VR模式、CPRM） DVD+R/+R DL/+RW （视频模式)
Ø 视频播放 支持Divx视频播放
Ø 视频数/模转换器
Ø 视频调整
Ø 放大功能
Ø 光头 双波长激光头
Ø 音频播放 支持MP3、WMA音频播放
Ø 音频数/模转换器 96kHz/24-bit
Ø 虚拟环绕
Ø 声音均衡器
Ø 动态范围控制
Ø 画面浏览 JPEG图片浏览
Ø 图片+音乐合成系统（JPEG幻灯片配音乐）
Ø 其它功能 最终记忆
Ø 继续功能（停止键）
Ø 10键直接搜寻与播放(章节/曲目)
Ø 屏幕保护
Ø 自动关机
Ø 电源电压 110—240V, 50—60Hz
Ø 耗电功率 耗电功率：7W， 待机耗电功率：0。7W
Ø 视频接口 色差视频输出
Ø S-Video输出
Ø 视频输出
Ø 音频接口 音频输出
Ø 同轴数码输出
Ø 其他接口 光纤数码输出
Ø 尺寸 420×216×49。5mm
Ø 重量 1.7kg
五、系统图:
第四部分 扩声及灯光系统
设计理念与设计内容
通过对各建筑平面图的认真消化和相关工程系统布局方案的详细分析,结合各厅的功能定位与使用范围,确定了以下基本设计理念：
l 理念一:全面响应功能定位与使用需求。
通过仔细阅读及消化理解有关图纸及资料,我们提出的专用设备的4个基本设计原则来概括并表达对专用设备及系统的基本要求，这些基本设计原则是：
1. 突出功能的特点,按使用功能和要求进行配置；（定位)
2. 设备技术水平及性能参数达到国际先进水平，尽量采用成熟技术及工艺;（先进性,可靠性）
3. 尊重传统，立足现实,预见未来，科学合理;(继承与发展、科学性)
4. 功能实用性、技术先进性,使用安全性，操作可靠性，维修方便性,投资合理性。（综合最优)
l 理念二:新技术的应用使系统管理与控制变得更“精确”与“简单”，彰显“人性化”设计。
科技不断进步与发展,新技术层出不穷,供选择配置的设备名目繁多，功能各异,在满足设计要求的前提下，应该使管理者和操作者的工作更简单可靠。因此,坚持“人性化"设计是我们的基本设计理念。
一、 系统设计的技术标准及规范：
² 1、《厅堂扩声系统声学特性指标》GYJ25—86；
² 《剧场建筑设计规范》JGJ57-2000;
² 《厅堂扩声特性的测量方法》GB/T4959—95；
² 《声系统设备互连的优选配接值》GB14197—93；
² 《民用建筑电气设计规范》JGJ/T16—92;
² 《会议系统的电及其音频性能要求》GB/T15381—94;
² 《客观评价厅堂语言可懂度的RASTI法》GB/T14476—93；
² 《厅堂混响时间测量规范》GBJ76—84;
² 《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》 GB8898—97
² 《声级计电声性能及测量方法》GB3785；
² 《歌舞厅扩声系统的声学特性的测量方法》WH0301
² 《快速语言传输指数》GB/T14476-93；
² 《声学语言清晰度测试方法》GB/T15508—1992；
² 《电气装置安装工程施工及验收规范》GBJ232—90，92；
² 《测试传声器技术条件》GB2019—87；
² 《建筑防火设计规范》GBJ16；
多功能厅扩声系统
功能定位
多功能厅的使用功能如下：
² 满足大型会议的需要;
² 休息时背景音乐的播放；
² 满足综艺性文艺演出的需要；
² 满足DVD播放的需要；
作为一个以会议为主的厅堂,其声学主观标准是：语言清晰可靠，音乐有良好的明晰度，人声与伴奏都要有足够的响度和平衡感，为此，该报告厅扩声系统的基本功能定位如下：
ü 改善语言清晰度和音乐明晰度.（弥补建声条件的不足）
ü 提高响度,扩展动态范围(声源功率不大时）
ü 应具有良好的声还原特性(在使用时应不能明显感觉到“电声”的存在）
ü 应具有良好的声像关联度（声像一致性）
ü 在无乐队演奏时重放伴奏音乐
ü 可根据艺术创作要求对人声和音乐声进行修饰或产生特定效果.
ü 可将部份节目信号存储和预置程序以简化操作
ü 可对现场节目进行拾音、纪录以及为广播电视转播提供现场音频信号

承接弱电智能化系统设计 楼宇自动化设计
设计指标
扩声系统的声学特性指标按GYJ25-86《厅堂扩声系统的声学特性指标》的音乐兼语言扩声一级标准，并列表如下:
扩声系统声学特性指标
最大声压级
（空场稳态准峰值声压级）
≥98dB
(125—4000Hz)
传输频率特性
以125—4000Hz的平均声压级为0dB,在此频带内≤±4dB，
传声增益
≥—8 dB (125—4000Hz)
声场不均匀度
1000Hz～4000Hz≤8dB
总噪声级（扩声系统）
≤NR30
扬声器的选用
由于电子技术的发展，声系统中电子设备的频率响应与相位响应上的处理已达到很高水平，影响扩声系统还原性能的主要瓶颈是换能器的失真,因此扬声器的选用是决定扩声系统音质的最重要因素.
我们在扬声器选用时，结合采用的扩声形式，根据扬声器的客观指标（频响，指向特性、功率等），以及国际上业界对各品牌扬声器的主观评价,最终选择MACACO扬声器作为主扩声扬声器。
近年来世界范围内高音质扩声场所应用最多选用的扬声器.
MACACO专业音响产品可应用于各种专业场所、商业场所和演出场所，深受广大体育场馆经理、会场业主、音乐家、建筑师和音响工程承包商的欢迎,为世界各地千千万万民众带来自然、清晰的音乐享受.
        我们将通过先进的设计工具帮助客户让MACACO产品在任何使用场地达到一致最佳的声音表现，无论是小型商业音乐系统,或者各种类型的工程项目以及大型重要工程.
扩声形式的确定
根据报告厅功能定位的要求，整个扩声系统采用左、右立体声通道的扩声形式。
扬声器的布局
多功能厅主扩扬声器的布局
根据报告厅的使用功能，多功能厅主要满足大型会议、综艺表演和DVD播放等多种功能,。
大型会议：采用2只MACACO PS-15作为左右声道的主扩音箱，根据MAPP模拟分析结果,2只MACACO PS—15可满足会议扩声的需求，均可单独覆盖全场。另外在台口两侧配置两只超低频音箱MACACO MP 1100，以扩展音乐和语言的还音下限。配置2只MACACO PS12分别作为报告厅的返送音箱。
综艺表演：2只MACACO PS-15作为左右声道的主扩声音箱,两只MACACO MP 1100作为超低音音箱。
DVD播放：2只MACACO PS—15作为左右声道及虚拟中央声道的主扩声音箱，两只MACACO MP 1100超低频音箱还原低频。
扩声系统的供电与接地
应提供一个集中供电点，采用三线五线制配送。建议一次变电配送，音响系统的供电应与灯光照明供电分开,减少电源干扰.
供电点设在声控室，容量30KW。
声控室应设保护接地和工作接地，按中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16－92中第21。6。4条所规定的原则处理.具体要求如下:
Ø 单独设置专用接地装置，接地电阻应不大于2欧姆。
Ø 接至共同接地网时，接地电阻应不大于1欧姆。
Ø 工作接地应构成系统一点接地。
灯光设计说明
根据设计思路的原则，我们根据专业舞台的规律,厅内的建筑特点和装修风格为了保证舞台有足够的亮度，和面光来源保证40度角，我们分别在舞台的正前方设置了一道面光即8只电影聚光灯，保证了舞台的基础光打亮铺平，可以对舞台重点人物和景物进行特写等处理,为了使舞台人物更加立体化防止出现面板光和夹板光,我们在外耳室左右两侧各设了8只光束筒灯，这样可以使演员在舞台的面部表现的更加细腻,为了使舞台的每个角落光更加均匀我们分别设置了一顶光和二顶光各8只光束筒灯，在舞台两侧边幕中间又设置了桥光灯,可以使舞台人物更有立体感觉，可以根据戏剧的剧情需要灯光师任意编程，利用光的来源表现时空变化。
为了使舞台的观众视觉更加多彩变化我们设置了两道逆光PAR64逆光灯设定与色彩变化可使舞台产生五彩缤纷的变化，无论使观众的视觉和镜头摄像将产生更美丽的效果，两道逆光可以通过走程，使舞台生成 动感来适应各种舞蹈变化的节奏，由于逆光作用，舞台人物将表现的更加生动.
根据舞台台深的情况，我们设置了天排灯 和地排灯,这样可以根据节目内容来变化天幕的色彩,烘托舞台的时空变化。
面光,耳光，侧光,顶光灯以及天排，地排各种灯光的编程的变化就可以使整个舞台适应各种形式的文艺演出的需要
6只大功率的摇头灯是我们设计者精心挑选的国内定级产品，为提高整个舞台的气氛,和动态效果，本公司设计有四台575W的电脑摇头灯，考虑到节约资金而且能够有较高的性价比的情况下决定使用声誉最好,性价比最高,质量过硬的品牌，电脑摇头灯具有22个通道，线性调焦，电子点灯，和16BIT的放大功能，是舞台效果,气氛的首选工具
为了操作人员能够迅速有效的控制整个舞台的灯光，本公司设计一套有直通系统,能够安全有效的对整个舞台进行控制,操作人员可以在控制室就可以完成大功率的电源配送，以及其他大功率的供电设施操作直观方便，保证了方便快捷和用电安全
系统实施的原则和注意事项
现代化多功能会议厅，对语言清晰度，可懂度，音乐层次感、动态范围及声音的均匀度都有着较高的要求，除了选用优质的音响扩声设备、合理的布位及专业调试、测试来保证上述要求外，室内建筑声学的要求也极其重要，它是影响音质的最直接的一个因素,是必须的保证措施.
当扬声器发出的声音在室内传播中遇到墙面、顶面、地面时，都会产生不同的吸收和反射，当反射与直达声叠加在一起，声音就会混浊不清,失去方向感、定位感，严重时还会产生声聚焦、振动回声等声场缺陷;
同时室内各立面的材料运用不当,也会造成各频段的缺损或过度.尤其是大面积、过多地使用同一种材料则会造成某些频段的频率传输的偏差。
另外，外部环境噪声会干扰室内声音，使所听语言，音乐清晰度降低，因此,必须通过建筑声学设计，采用吸声、隔声、克服声聚焦、振动回声、降低本底噪声等措施，使音响设备发挥嘴角效果.
综上所述，为保证室内音质，结合大型多功能会议厅的结构面积及容积，提出以下建筑声学设计的要求及方案。
3。1、建筑声学设计原则
可行性和适应性：系统要求保证技术上的可行性和经济上的可行性。
实用性和经济性:系统建设应始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则，尽可能做到边建设、边应用、边收效、边发展。
先进性和成熟性：系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟.不但能反映当今的先进水平，而且具有发展潜力，能保证在未来若干年内占主导地位,并能顺利地过渡到下一代技术。
开放性和标准性:为了满足系统所选用地技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断扩展的需求，必须追求系统的开放性。所谓开放性，即是采用的标准和规范是厂商中立或者说是与厂商无关的。具体的说,就是在遵循统一的国际标准或工业标准的前提下,允许采用不同厂商的产品来相互替换，这种替换包括整个系统及其组成部件.
可靠性和稳定性：在考虑技术先进性和开放性的同时，还应从系统结构、技
术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手,确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
安全性和保密性：在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离,因此系统应分别针对不同的应用和不同的网络环境，采用不同的措施,包括系统安全机制、数据存取的权限控制等。
可扩展性和易维护性：为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。
3。2、对控制室及供电要求
3。2.1、机房的布置与要求
机房应配有内外通信联络设备。
机房内温度控制范围:15－25摄氏度；湿度控制范围：30％－－50%。
机房提供防静电架空地板或线槽,线槽盖为活络可开启式.
防火要求：应按二级以上防火标准进行设计施工。
3。2。2、供电、接地与照明
音视频多媒体设备与灯光设备要分别供电，弱电，强电接地桩要分开。
机房统一供给前端及其他设备所需的电源，并由机房统一操作通断。
应由可靠的交流电源回路单独供电，配电设备应设有明显标志。
整个系统宜采用一点接地方式，接地母线应采用铜质线，单独接地电阻不
得大于4欧姆；当系统采用综合接地时,其接地电阻不得大于1欧姆。
3。3、对装潢施工的配合建议：
3.3.1、厅堂声学装修设计：
1)      声学装修设计
作为一个会议大厅、影剧院、体育馆或演艺场所,音质的好坏是非常重要的—-良好的音质，使人们能听清楚发言人的讲话,并在扩声系统播放的音乐中得到美的享受;反之,则使人久听之后，头昏脑涨、心绪不宁，更别论享受音乐之美了.
那么，好的音质是怎么得到的呢?
首先，为达到好的厅堂扩声音质，搞好声学装修是先决条件。其次,才是音响系统与设备所起的作用。
也就是说：装修设计施工必须进行严格的、科学的“声学装修",并达到有关专业指标要求，大厅才能保证好的音质.而甲方和装饰方容易忽视“声学装修"的重要性；装修也往往仅限于进行简单的软包处理，认为这样一来就足够了.其实，这样离真正的声学装修还相距甚远.这样必然造成厅堂扩声音质不好(再昂贵的电声设备，声音效果也不会好!）装修方的责任没有尽到,而往往让电声系统设计施工者背黑锅，造成不必要的纠纷。
好在，目前不少甲方已充分认识到声学装修的重要性，要求音响工程承包乙方提出相应的要求与设计,并要求装修方一起配合,搞好各类大厅声学装修.
建筑声学指标要求（声学装修要求)：
A.背景噪声
小于或等于NR35；
B. 隔声、隔振措施
厅内应有良好的隔声隔振措施， 隔声隔振指标按GB3096-82《城市区域环境噪声标准》居民文教区执行即：昼间50dBA，夜间40 dBA。
C。 建筑声学指标
1)    共振、回声、颤动回声、房间驻波、声聚焦、声扩散:
各厅内建筑门窗、吊顶、玻璃、座椅、装饰物等设施不得有共振现象;厅内不得出现回声、颤动回声、房间驻波和声聚焦等缺陷，声场扩散应均匀.
2）    混响时间
混响时间是声学装修中要控制的首要指标，是进行声学装修的精华所在，厅堂音质是否优美，这项指标占决定因素，也是唯一可以用科学仪器加以测量的厅堂声学参数。
事实上，如不认
