综合管廊工程专项施工方案.doc

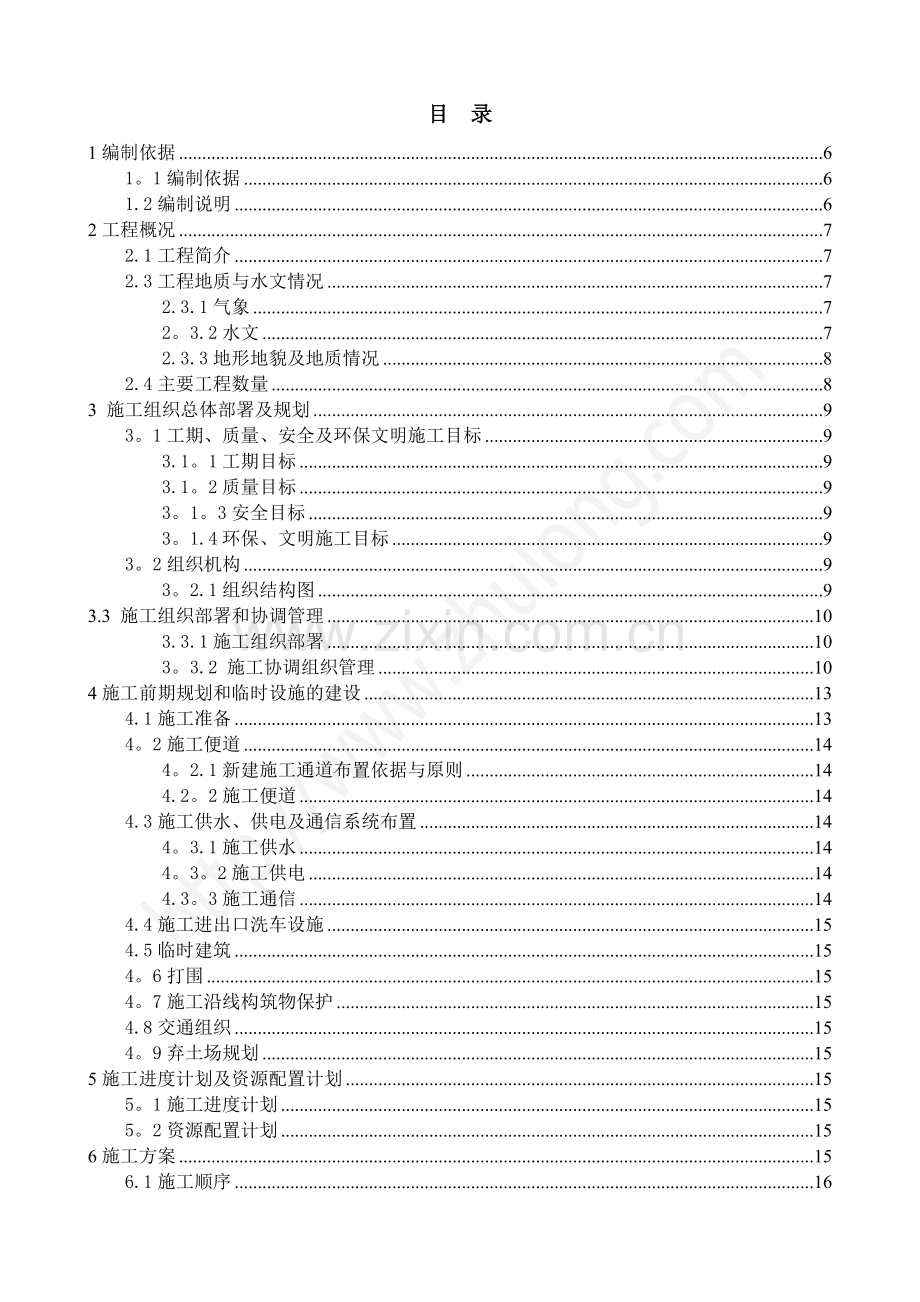

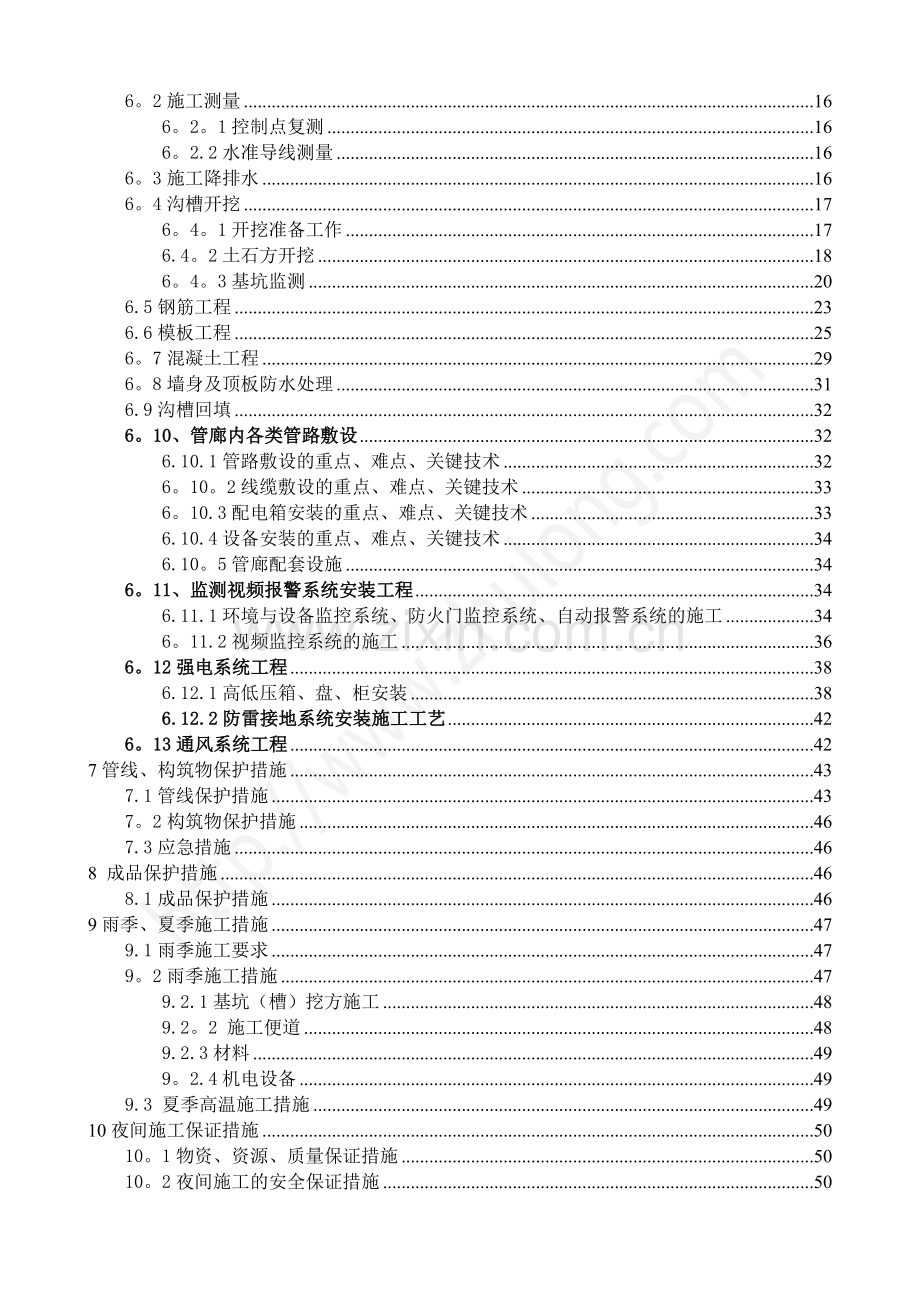

目 录1编制依据61。1编制依据61.2编制说明62工程概况72.1工程简介72.3工程地质与水文情况72.3.1气象72。3.2水文72.3.3地形地貌及地质情况82.4主要工程数量83 施工组织总体部署及规划93。1工期、质量、安全及环保文明施工目标93.1。1工期目标93.1。2质量目标93。1。3安全目标93。1.4环保、文明施工目标93。2组织机构93。2.1组织结构图93.3 施工组织部署和协调管理103.3.1施工组织部署103。3.2 施工协调组织管理104施工前期规划和临时设施的建设134.1施工准备134。2施工便道144。2.1新建施工通道布置依据与原则144.2。2施工便道144.3施工供水、供电及通信系统布置144。3.1施工供水144。3。2施工供电144.3。3施工通信144.4施工进出口洗车设施154.5临时建筑154。6打围154。7施工沿线构筑物保护154.8交通组织154。9弃土场规划155施工进度计划及资源配置计划155。1施工进度计划155。2资源配置计划156施工方案156.1施工顺序166。2施工测量166。2。1控制点复测166。2.2水准导线测量166。3施工降排水166。4沟槽开挖176。4。1开挖准备工作176.4。2土石方开挖186。4。3基坑监测206.5钢筋工程236.6模板工程256。7混凝土工程296。8墙身及顶板防水处理316.9沟槽回填326。10、管廊内各类管路敷设326.10.1管路敷设的重点、难点、关键技术326。10。2线缆敷设的重点、难点、关键技术336。10.3配电箱安装的重点、难点、关键技术336.10.4设备安装的重点、难点、关键技术346.10。5管廊配套设施346。11、监测视频报警系统安装工程346.11.1环境与设备监控系统、防火门监控系统、自动报警系统的施工346。11.2视频监控系统的施工366。12强电系统工程386.12.1高低压箱、盘、柜安装386.12.2防雷接地系统安装施工工艺426。13通风系统工程427管线、构筑物保护措施437.1管线保护措施437。2构筑物保护措施467.3应急措施468 成品保护措施468.1成品保护措施469雨季、夏季施工措施479.1雨季施工要求479。2雨季施工措施479.2.1基坑（槽）挖方施工489.2。2 施工便道489.2.3材料499。2.4机电设备499.3 夏季高温施工措施4910夜间施工保证措施5010。1物资、资源、质量保证措施5010。2夜间施工的安全保证措施5010.3其它措施5111工程质量保证体系及措施5111。1工程质量保证体系5111。1.1思想保证措施5111.1.2组织保证措施5311。1。3技术保证措施5511。1.4工程质量施工保证措施5711。1。5雨季施工质量保证措施5711.1。6夏季施工质量保证措施5711。1.7技术资料管理5811.1.8工地试验室5812安全生产管理体系及保证措施5912.1安全生产管理体系5912.1。1安全生产保证体系5912.2安全施工措施6012.2.1现场安全管理6112.2。2施工用电管理6112.2。3机械设备管理6212.2.4脚手架搭设6212。2。5雨季施工安全措施6212。2.6落实安全责任6312。3 夏季高温施工防暑安全措施6313文明施工保证措施6313。1健全机制,明确责任6313。2文明施工措施6313.2.1推行施工现场标准化管理6413。2.2改善作业条件，保障职工健康6413。2.3深入调查，加强地下既有管线保护6413。2。4做好已通车公路的保护工作6413。2.5不扰民及妥善处理地方关系65附表1：主要施工机械、设配配置表651编制依据1。1编制依据1、 板塘十七号路（芙蓉大道-赤金路)建设项目施工组织设计2、 板塘十七号路（芙蓉大道赤金路）道路工程综合管廊工程施工图设计3、 板塘十七号路（芙蓉大道-赤金路）建设项目施工合同4、 设计变更、地勘报告及图纸会审会议纪要及有关文件5、 现场实际情况、施工组织设计和工程招标要求6、 地下防水工程质量验收规范(GB50208-2011）7、 地下工程防水技术规范(GB501082008）8、 混凝土结构工程施工质量验收规范（GB50204-2015)9、 钢筋焊接及验收规程（JGJ18-2003）10、 施工现场临时用电安全技术规范(JGJ46-2005）11、 混凝土质量控制标准（GB50164-2011)12、 混凝土强度检验评定标准(GBT50107-2010)13、 建筑基坑工程监测技术规范（GB 504972009)14、 建筑工程施工质量验收统一标准（GB50300-2013）15、 建筑基坑支护技术规程(JGJ120-2012)16、 建筑设计防火规范（GB50016-2006)17、 城市综合管廊工程技术规范（GB 50838-2012)18、 钢筋焊接及验收规范（JGJ182012）1.2编制说明综合管廊专项施工方案中对该工程项目概况、质量方针、质量目标、组织机构等进行说明；对工程总体进度、计划及工期进行安排;着重编制了施工技术方案、质量、安全保证体系;对重点难点工序的技术措施和施工保证措施进行了详细的说明。另外，为确保工程的顺利进行,对工程项目的资源配置进行设计说明；对特殊季节的施工措施,质量保证体系、安全保证体系进行全面的论述;制定了严谨的组织机构措施。施工期间，为确保文明施工，建立了环境及水资源保护措施，同时还制定了应急预案。2工程概况2.1工程简介 本工程综合管廊设置在道路左侧绿化带下，起止桩号为：K0+055K1+672.5，长度为1617.5米，综合管廊为矩形单仓断面，标准段内净宽高尺寸为2。6m2.4m。本工程中综合管廊原设计为主要为整体装配式，一般段采用现场预制管节或者工厂定制生产,然后采用汽车吊整体吊装的方式施工,管线引出段主要采用现浇，箱涵主体结构的施工方法同综合管廊.由于箱体混凝土现浇工艺比较成熟，综合管廊混凝土我司拟全部采用现浇施工工艺。本工程与沃土路平面交叉，且沃土路已经竣工通车，我公司在施工此处综合管廊采用破除沃土路的方式进行施工，并以沃土路中心线为界限分阶段进行施工以保证路面交通正常通行，并安排专人看守。2.3工程地质与水文情况2.3.1气象工程地处亚热带季风湿润气候区,地区内多年平均气温17.3,多年平均降雨量1309mm/年，雨量集中在37月份。2016年7月份，湘潭地区遭受近年来最大降雨，最大降雨量280.4mm，因此湘潭地区降雨量主要为集中暴雨方式，为不良灾害气候，易诱发滑坡、崩塌等不良地质灾害。2。3.2水文根据板塘十七号路岩土勘察报告，本工程场地地表水主要为沿线水塘及水渠等，场地地下水主要见上层滞水及潜水。上层滞水主要赋存于杂填土及粉质粘土的顶部裂隙中，受地表水喝大气降水补给,分布不连续，季节性变化明显，相应高程为36.1959.40m；潜水主要赋存于圆砾中,受同层地下水补给，相应高程为29。6950。4m。静水水位相应高程36.5956。90m。根据环境类型评价，场地所属环境类别为类，场地地下水和地表水干湿交替及干燥条件下对对混凝土结构及混凝土中钢结构中的钢筋具有微腐蚀性；按地层渗透性评价,各孔中地下水以及各地表水对土对混凝土结构域及混凝土结构中的钢筋具有微腐蚀性。2。3.3地形地貌及地质情况 根据地勘报告，组成场地地层自上而下依次为人工填积的杂填土，冲积而成的粉质粘土和圆砾等。其各层主要特征依次描述如下:杂填土褐灰-褐黄色。以粘性土为主,含砖渣、碎石及植物根系等，新近人工填积，结构松散，稍湿湿.层厚.30-10。80m，控制高程35。89-59。10m.粉质粘土褐黄褐红色，该层局部受水浸泡严重，含少量灰白色高岭土及少量黑色铁锰氧化物，裂隙发育,无摇震反应，稍有光泽，干强度中等，韧性中等，可硬塑,稍湿。埋深1.30-10。80m，层厚2。4010.30，控制高程30.1950。90m。圆砾褐黄色,以褐黄色，乳白色等硅质或灰质岩砾屑为主，含少量粘性土及中粗砂，局部砾石粒径较大，胶结一般，粒径大于2mm约占57，亚圆形，中密，稍湿-湿。埋深6.6014。10m,控制层厚2。40-4。70m，控制高程27。0946。20m。2.4主要工程数量综合管廊主要工程量序号项目单位数量备注1矩型综合管廊米16172土方开挖立方730183土方回填立方419694C40管廊混凝土立方51305管廊卷材防水层平方203436钢筋制安吨5207回填砂砾石立方157783 施工组织总体部署及规划3。1工期、质量、安全及环保文明施工目标3.1。1工期目标本工程计划工期为6个月。计划开工日期2016年12月，计划完工日期2017年6月。（施工进度计划详见本工程施工组织设计）3。1。2质量目标1、合同履约率100，顾客投诉为零.2、检验批一次验收通过率98%;分项、分部、单位工程验收一次性合格率100，项目交工验收质量合格。3、施工期间杜绝质量事故，确保工程总体质量达到优良。4、所承建工程施工阶段和完工后涉及质量服务工作的顾客满意度达到“满意”以上。3。1。3安全目标1、生产性责任事故死亡率为0；2、不发生任何因素引起的较大事故及较大以上各类事故（含相关方生产性责任事故，负主要责任的交通事故和自然灾害事故）;3、从业人员(含职工、临时性用工、相关方施工人员）年重伤事故控制在0。3人/亿元产值以内；4、不发生负主要责任的直接经济损失10万元以上的机电设备、交通、火灾等事故；5、不发生职工群体健康事故。3.1.4环保、文明施工目标1、顾客投诉为0;2、满足湘潭市建设工程安全文明施工指导手册和建筑施工安全检查（JGJ59-2011）要求； 3、控制固体废弃物污染，有毒有害固体废弃物处理率达到100;4、控制施工、生活污水污染;施工、生活污水处理排放率100;5、努力达到标准化工地要求。3。2组织机构3。2。1组织结构图项目经理项目副经理技术负责人试验室办公室机务材料科财务科质安科工程管理科施工班组3。3 施工组织部署和协调管理3。3.1施工组织部署根据道路所处位置征拆情况,为加快进度宜分为三个施工区段进行施工，第一区段为芙蓉大道至沃土路段(K0+055K0+583），第二区段为沃土路至佳木路段(K0+583-K1+194)，第三区段为佳木路至赤金路段(K1+194K1+672。5）,目前预估三个区段不具备同时施工条件，第二区段先行施工，第一、三区段将根据拆迁进度组织进场施工。3。3。2 施工协调组织管理1、与地方政府部门的协调工作（1）派专人负责与当地政府联系，取得他们对本工程施工的支持，积极配合好施工征地及拆迁工作。(2）教育全体员工自觉遵守当地的规则、法令和村庄民俗，尽量协助地方做好治安、助民及环保工作。(3)做好交通配合工作.汽车运输服从交通部门的管理,严格遵守交通规则。施工现场与交通主干道有干扰时，与主管门联系，设置必要的行车标志，必要时设专人现场指挥，为公路运输、周围群众和过往车辆提供安全和方便.2、与业主单位的工作协调(1）在施工准备期间,主动配合业主进行征地拆迁工作。在施工过程中,服从业主的领导、监督、管理与指导，严格按业主的要求组织施工。并为业主的工地代表提供交通、通讯及生活等各方面的便利.（2)在施工过程中，服从业主在进度、质量、安全、环保等方面的管理和协调。 3、与设计单位的工作协调（1)参加施工图审查，在会审施工图时与设计单位、监理、业主密切配合，及时发现图纸中的问题，与设计等单位进行研讨，及时解决问题，尊重设计单位及设计意图，并整理好图纸会审纪要.（2）积极参与建设单位组织的技术交底。在施工中严格按图施工，若发现图纸有误，或与现场施工发生矛盾时,应及时与设计单位联系，以设计单位提出的设计变更为依据进行施工。(3）积极参与设计的优化工作。4、与监理单位的工作协调(1）积极配合监理工程师履行其所有权力。在施工全过程中，严格按照业主及监理工程师批准的“施工组织设计”进行工程的质量管理。在“自检”和项目工程施工专检的基础上,接收监理工程师的验收和检查，并按照监理要求,予以整改。（2)贯彻监理的质量控制、检查、管理制度，并据此对各专业班组予以检控,确保施工质量。杜绝现场施工分包单位、专业班组或个人不服从监理工作的现象发生,监理工程师的一切指令都必须全面落实、执行。（3）所有进入现场使用的成品、半成品、设备、材料、器具均主动向监理提交产品合格证或质保单，应按规定使用前进行物理化学试验检测的材料，主动递交检测结果报告，确保材料、设备符合规范要求.（4）按部位或分项工序检测的质量，严格执行上道工序不合格、下道工序不施工的准则，使监理能顺利开展工作:对可能出现的意见不一的情况，遵循先执行监理的指导,后予以蹉商统一原则,在现场质量管理工作中，维护好监理工程师的权威性。5、与其他单位的协调(1）与相邻标段施工单位、沿线地方政府之间，紧密配合，相互支持,确保施工顺利进行.（2）管内临时工程如便道、电力线路等，认真担负其维修保养任务，除为自身施工提供服务外，还无偿提供给相邻工程单位和后续承建单位使用.（3）主动争取建设单位及监理工程师进行安全、质量检查和监督指导,积极作好与地方、前后专业工序之间的联系和配合,相互支持,确保施工顺利进行。接受建设单位及监理工程师的协调配合指令.6、与分包单位的协调和配合 积极与各分包单位密切配合,协同施工，确保工程质量及进度。7、做好协调工作的保证措施（1）充分认识协调工作的重要性作为工作的建设者、管理者，从设计、监理到施工的各单位首先要从对业主、用户负责的角度认识问题，要从履行合同中自己的责任义务的角度，认真对待协调问题。同时，从提高行业标准,施工和管理水平上讲,做好各专业的协调工作也是十分必要的。作为有关的技术管理人员首先要认识到协调工作的重要性，才有可能真正做好协调管理工作。 （2）加强管理,建立科学的管理模式在现有管理水平的基础上，从技术、人事制度上建立更有效的、更加科学的管理体制，明确每一个施工人员的目标责任.从而达到进一步提高工程建设管理水平的目的. (3）加强协调管理的措施 1）技术协调 提高设计图纸的质量，减少因技术错误带来的协调问题.图纸会审关系到各专业的协调,这就需要在图纸会签时找出问题，并认真落实，从图纸上加以解决。同时，图纸会审与交底也是技术协调的重要环节。图纸的会审须将各专业的交叉与协调任务作为重点。进一步找出设计存在的技术问题，从图纸上解决问题。而技术交底是让施工队、班组充分理解设计意图，了解施工各个环节,从而减少交叉协调问题. 2）管理协调协调工作不仅要从技术下功夫,更要建立一整套健全的管理制度.通过管理以减少施工中各专业配合问题，建立以项目经理为主的统一领导，由专人统一指挥，解决各施工单位的协调工作，作为管理者，首先要全面了解、掌握各专业的工序设计要求.这样才有可能统筹各专业的施工队伍，保证施工的每一个环节有序到位。 建立管理责任制度,建立由管理层到班组逐级的责任制度。 建立奖罚制度,在责任制度的基础上建立奖罚制度，提高施工人员的责任心和积极性. 建立严格的隐蔽验收与中间验收制度。隐蔽验收与中间验收是做好协调管理工作的关键.此时的工作以从图纸阶段进入实物阶段,各专业之间的问题更加形象与直观，问题更加容易发现，同时也更容易解决与补救。通过各部门的认真检查,可以把问题减小到最小。 3）组织协调建立专业的协调会议制度,施工中应定期组织举行协调会议，解决施工中的协调问题。对于较复杂的部位，在施工前应组织专门的协调会，使个专业队进一步明确施工中的顺序和责任。不论是会签、会审还是隐蔽验收，所有的技术管理人员,对自己的工作、签名应承担相关责任.只有在统一的领导基础下，并设立相关的奖罚措施，才有可能逐级落到实处. 4）及时总结经验教训作为工程管理人员,要善于不断地总结工作中的经验教训。施工中协调部分的常见问题包括：电气部分与土建部分的协调；给排水与建筑结构的协调；建筑的外表、功能与结构的关系;各种预制件、预埋件、装饰与结构的关系、施工的特点、要求；各辅助专业间的协调等。4施工前期规划和临时设施的建设 4.1施工准备1、人员准备组织合格的施工队伍进场施工.2、材料准备针对本工程的施工内容,在施工之前对工程所需各种材料进行详细计算，并提出详细的进场计划，严格执行验收与检测程序，确保原材料与构件的质量。3、机械准备针对本工程的施工方法，施工程序及施工进度计划，选定施工所需机械的种类、规格、数量,并确定所需机械的进场退场时间。对所有用于施工的机械设备进行维修及保养,根据计划施工强度配置并有一定富余，确保施工作业的连续性。4、技术准备 （1） 施工前研究和熟悉本工程设计文件并进行现场核实。 （2） 进行技术交底工作. （3） 施工之前按照业主及监理工程师的要求，由试验室对进场的各种工程材料的性能及几何尺寸等技术参数进行检测。4。2施工便道4.2。1新建施工通道布置依据与原则1、以现有的场内外交通为依托；2、各临时支线布置满足主体工程施工需要，道路宽度满足施工车辆的通行强度需要;3、做好场内交通的日常维护和管理，保持道路的路况良好。4.2.2施工便道 1、场外引入便道场外引入便道主要从芙蓉大道和沃土路引入到施工段。2、场内便道场内施工便道，主要布置在红线内，局部在红线外，全长约1km。3、村民改建道路本工程范围内分别在K0+980和K1+560处有一村民便道横穿本路段，施工时为保证村民正常通行,需对该两处村道分别进行一次改道，村民改建便道拟采用路基宽5。5m，路面宽4.5m，路面采用20cm厚砂砾石进行铺筑。(具体工程量以现场实际发生为准）4.3施工供水、供电及通信系统布置4.3.1施工供水 施工用水从已建成的沃土路给水管网接入,现场配置2台10m洒水车运输至各施工工点。4。3.2施工供电本工程施工用电与当地农业供电管理单位联系，就近接入到施工现场。同时为防止意外停电及用电高峰时对工程施工造成影响，配备一台100kw的柴油发电机组作为备用发电。电缆线及相应设施工程量以现场实际发生为准。4.3。3施工通信项目经理部设6部程控电话，并安装宽带作为网上计量支付、办公用。各施工段驻地设1部程控电话，各级主要管理人员均配备手机;各施工点及测量人员配备对讲机。每个施工段配置对讲机4对，总计为:8对.4.4施工进出口洗车设施 施工机械进出依然使用板塘十七号路与沃土路交叉处出口洗车池。4。5临时建筑项目部、现场办公区及营地以设置活动式板房和集装箱式办公室、现场管理人员及施工队伍营地设在板塘十七号路红线外附近居民区,采用租用的方式，按每人6平方米的标准配置。4.6打围施工期间为保证主要交通道路、施工区域附近居民车辆通行、人员的安全，施工期间施工范围采用围挡进行打围。已在板塘十七号路施工组织设计中说明。4.7施工沿线构筑物保护根据设计图纸和现场实际情况，K0+300K0+480段路基两侧为步步物流园库房，K1+500-K1+660红线外两侧为居民房，两侧建筑物与道路开挖线距离较近。该桩号处基坑开挖深度均在6米以上,存在塌陷或滑坡的危险,且深挖基础对房屋下边坡稳定性影响极大，拟采用钢板桩进行边坡支护，详见深基槽开挖专项施工方案.4.8交通组织 施工期间为了保障行人与过往车辆的安全,在本标段进出口处,采用围挡隔离防护和派专人指挥通疏导交通。并在道路上设置警示标语及道路指示牌，提醒行人和过路车辆注意安全并按指示行车。4.9弃土场规划由于项目仅按道路规划红线征地，场内不能设置弃土场，所有废弃土全部外运。5施工进度计划及资源配置计划5。1施工进度计划本工程计划工期为6个月。计划开工日期2016年12月，计划完工日期2017年6月。（施工进度计划详见本工程施工组织设计)5.2资源配置计划 根据现场实际情况进行资源配置，包括机械设备及人员配置。资源配置见附表：16施工方案6。1施工顺序测量放线土石方开挖垫层施工底板防水底板施工侧墙、顶板施工防雷接地工程防水工程管廊内装饰工程土石方回填6.2施工测量6.2。1控制点复测平面控制网测设接收到设计单位移交的平面控制网点及成果后，进行施工控制网复测和加密的准备工作。平面控制网的复测及施工控制网的布设联合进行。平面控制网布设原则 ： （1）平面控制遵循先整体、后局部、高精度控制低精度的原则。 （2）平面控制网的坐标系统与工程设计所采用的坐标系统相一致。根据现场实际情况布设控制点，前视后视距离保证一致。 (3）施工控制网根据工程规模及建筑物施工放样的要求确定。 （4）在通视条件良好、安全、易保护的地方选点. （5)对控制点进行保护，并用红油漆作好标记。 6。2.2水准导线测量高程控制网的布设原则 (1)为保证主路线及其他建筑物施工的竖向精度要求，在施工区域内建立高程控制网，以此作为保证施工竖向精度的首要条件，水准控制点与平面控制点点位一致. （2)依据现场设计单位给定的水准点布设施工高程控制网。 （3)根据设计单位给定的水准点,在现场适当部位引测加密水准点，形成一条附合水准路线。在整个施工区域建立高程控制网，作为道路及建筑物高程控制的依据.测设一条附合水准路线，联测场区高程竖向控制点。6。3施工降排水根据实际情况，基坑首先考虑挖集水坑降水，在基底两侧采用人工开挖排水沟，排水沟尺寸为50cm50cm，排水沟采用3cm厚砂浆抹面，距离坡顶线1米处挖截水沟,截水沟尺寸为5050cm,截水沟采用3cm厚砂浆抹面,若局部地下水丰富，可采取井点降水，采取的相关措施、产生的工程量由现场签证确认.排水沟布置示意图如下: 基坑排水示意图根据现场实际情况,若地下水位高于沟槽基础底面可采用管井降水，双排线状布置，在距离基坑边缘约2。0m处布置井点吸水管位置，井点布置间距为20m,井深10m，现场管井布置数量根据降水的效果增加或减少，降水深度距沟槽底面1m。管井采用钻机成孔，井径50cm，滤水管内径大于35cm,井管内径大于水泵外径5cm，每口深井内配置1台深井泵。根据现场实际情况确定工程量.在基础结构施工完成以后，经监理工程师批准后进行停抽封井.为了保证封堵安全，在拆封前先用砂砾回填，上部0.5m填粘土夯实. 管井降水示意图6.4沟槽开挖土方开挖采用挖掘机开挖并装12T自卸汽车运至弃土场。土方开挖的施工顺序:测量放线定出综合管廊中线根据综合管廊中线依据放坡系数定出综合管廊沟槽开挖边线投入机械进行土方开挖人工修边平基坑验槽合格进入下道工序的施工。6.4.1开挖准备工作基坑土石方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕.根据设计图，测设管廊中心线，设立中心桩。管廊中心线须经监理复核.按图纸设计的基坑宽定出边线,开挖前用白粉划线来控制，在基坑位置的两侧设置控制桩，并记录两桩与基坑中心的距离，以备校核。根据开挖放线记录及相关规范、措施，完成技术交底。6.4。2土石方开挖6。4。2.1挖方段本工程K0+017-K0+700、K1+500K1+680为挖方段， 综合管廊位于道路左侧绿化带下，开挖深度为67m，如采用放坡开挖基槽，则靠近路堑边坡一侧不具备放坡开挖宽度（见下图），故本工程挖方段均采用钢板桩支护。拟采用8m长拉森钢板桩支护加二道16号工字钢水平支撑支护方案,分二次分层开挖到底：一次开挖深度1.5m后,设置第一道16号工字钢支撑；第二次开挖深度3。5米后,设置第二道16号工字钢支撑,第三次开挖到底。坡顶沟槽两侧设截水沟,坡脚沟槽底设排水沟及集水井。具体施工部署详见综合管廊基槽开挖专项施工方案。挖方段基槽开挖与支护断面示意图6.4。2.2填方段 填方段填方时清除填方范围内的草皮,树根，淤泥，积水,并翻松，平整压实地基,经监理工程师认可,实测填前标高后，方能上土填筑，选择适宜的取料场，适宜的填筑材料，提前作好标准击实试验并经监理工程师批准，填至综合管廊管顶标高并压实后再进行沟槽开挖.开挖沟槽时由于挖掘机臂长有限，当开挖沟槽深度大于4m时,应分两层台阶开挖，土石方需要分两次转运，1台挖机位于台阶下，将台阶上挖机工作范围外的弃方倒运至于台阶上，台阶上再配1台挖机挖装弃土至12T自卸汽车上运出。开挖时，应在设计槽底高程以上保留一定余量,避免超挖, 槽底以上30cm必须用人工修整底面,槽底的松散土、淤泥、大石块等要及时清除,并保持沟槽干燥，修整好底面，立即进行边坡支护、基础施工.开挖料部分堆于基坑坡顶线3m以外,多余部分弃置到弃土场。机械沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑深度的1/2。土方开挖宜从上到下分层分段依次进行，随时做成一定坡势,以利泄水。在开挖过程中若遇其它管线或是古文物,应及时通知有关部门，进行协商处理。在开挖过程中，应随时检查槽壁和边坡的状态，发现异常情况应立即停止施工,以防坍塌.为保证施工安全,应在开挖坡壁两侧间隔15m埋设变形监控点，基坑开挖施工时，测量人员应对监控点进行变形观测，并记录,如发现变形量过大，应立即停止施工，对边坡进行加固处理后再恢复施工。施工时，其余地段若遇到不良地质，为防止坍塌可采用喷锚支护防护措施,具体情况及混凝土用量根据现场实际情况确定。 填方段基坑开挖标准断面示意图6。4.3基坑监测 6。4.3.1基坑监测本工程基坑开挖深度均小于7米，确定边坡安全等级为二级.监测工作从维护结构施工开始直至结构施工至基坑回填结束，每两天进行一次监测，监测点及监测仪器均应按相关要求设置，保证其整个监测过程中能正常使用.各变形监测点及各监测相应的初始值均应在基坑开挖前取得。对监测所得数据,必须立即整理分析，以图表的方式将结果汇总。情况异常时应立即分析原因并采取相应措施。（1)监测项目及方法:1）水平位移监测测定特定方向上的水平位移时可采用视准线法、小角度法、投点法等；测定监测点任意方向的水平位移时可视监测点的分布情况，采用前方交会法、自由设站法、极坐标法等;当基准点距基坑较远时，可采用GPS测量法或三角、三边、边角测量与基准线法相结合的综合测量方法.当监测精度要求比较高时,可采用微变形测量雷达进行自动化全天候时时监测。水平位移监测基准点应埋设在基坑开挖深度3倍范围以外不受施工影响的稳定区域，或利用已有稳定的施工控制点,不应埋设在低洼积水、湿陷、冻胀、胀缩等影响范围内；基准点的埋设应按有关测量规范、规程执行。宜设置有强制对中的观测墩;采用精密的光学对中装置,对中误差不宜大于0.5mm。2）沉降监测沉降监测可采用几何水准或液体静力水准等方法.坑底隆起（回弹）宜通过设置回弹监测标，采用几何水准并配合传递高程的辅助设备进行监测，传递高程的金属杆或钢尺等应进行温度、尺长和拉力等基坑围护墙（坡)顶、墙后地表与立柱的竖向位移监测精度应根据竖向位移报警值确定.（2）应急预警值及程序当监测结果超出预警指示:基坑上口位移大于7cm时，应立即停止施工，并会同相关单位分析原因，采取补救措施,以避免工程事故，减少损失。（3） 监测人员及器材现场投入的主要技术人员序号姓名任职性别专业职称从事相关工作经验年限备 注1刘凯队长男测量工程助工5年 2陈覃测量员男测量工程助工2年3李敏测量员男测量工程助工2年现场投入的主要监测器材序号设备名称型号、规格单位数量备注1全站仪拓普康GTS102N台1已进场2GPS南方套1已进场3水准仪博飞DZS3-2台1已进场6。4。3。2注意事项在挖槽过程中或雨后复工，必须检查槽壁的稳定情况，发现有倾塌可能或松动的情况，应立即进行处理，排除隐患后才能继续施工；同时要随时清除槽边上的危土、危石，消除隐患，加强防坍塌意识；操作人员不得在基坑内休息。严禁采用挖空底脚的操作方法.在靠近建筑物、地下管道、电杆附近必须采取安全防护措施.沟槽边上人工动土或向槽内倒土时，必须注意坑槽下操作人员的安全，坑槽内操作人员必须佩带安全帽。安全用电，严禁乱搭接电线。各种电器设备必须有接地装置；夜间施工，增加照明设施及设置防护围栏、警示红灯等。在施工场地实行封闭，安排专人进行安全管理并设置明显的安全标志，提醒过往车辆、行人绕行；严禁行人进入施工作业区域。基坑开挖后，在未回填土方前，总好安全围护检查,以确保施工安全。在基槽下作业时，必须随时注意槽壁的变动情况，如发现有大面积形成裂缝现象，必须暂停施工，报告现场管理人员进行处理后方可作业。夜间施工时,必须有充足的照明，在整个施工过程中，现场管理人员必需全过程监控，不准在没有现场管理人员监控的情况下进行施工，现场管理人员不准违章指挥,必须对作业人员的违章行为进行制止。6。4。3。3 基坑验槽（1） 验槽内容 不同建筑物对地基的要求不同，基础形式不同,验槽的内容也不同，主要有以下几点： 1)根据设计图纸检查基槽的开挖平面位置、尺寸、槽底深度、坡比;检查是否与设计图纸或变更相符； 2）仔细观察槽壁、槽底土质类型、均匀程度和有关异常土质是否存在，核对基坑土质及地下水情况是否与勘察报告相符; 3）检查基槽之中是否有旧建筑物基础、古井、古墓、洞穴、地下掩埋物及地下人防工程等; 4）检查基槽边坡外缘与附近建筑物的距离，基坑开挖对建筑物稳定是否有影响; 5）检查核实分析钎探资料,对存在的异常点位进行复核检查。 6）联合业主、监理、地勘做基础承载力触探试验，若承载力不达标按设计要求进行砂砾石换填处理。（2)以下几种情况无法验槽1)基槽底面与设计标高相差太大；2)基槽底面坡度较大,高差悬殊；3)槽底有明显的机械车辙痕迹，槽底土扰动明显；4）槽底有明显的机械开挖、未加人工清除的沟槽、铲齿痕迹;5)现场没有详勘阶段的岩土工程勘察报告或基础施工图和结构总说明.(3）以下几种情况应当推迟验槽1)设计所使用承载力和持力层与勘察报告所提供不符；2）场地内有软弱下卧层而设计方未说明相应的原因；3)场地为不均匀场地,勘察方需要进行地基处理而设计方未进行处理。6。5钢筋工程 板塘十七号路综合管廊钢筋加工厂设在沃土路与十七号路交汇处北侧.沃土路车流量小，作为交叉口，拟与业主协商封闭沃土路北侧半幅路面，作为管廊钢筋和模板加工厂，其具体钢筋加工、安装、验收等要求如下：（1）钢筋进场验收及抽检钢筋入场的一般检查验收程序如下: 我方先核对入场各类钢筋规格的数量清单、规格型号、质量证明文件是否齐全和外观质量是否合格，并对进场的钢筋做出质量自检评定结论； 然后将第一项的有关资料报送监理、建设单位,再邀请监理到现场检查验收，若没有问题则进入下程序； 在监理的见证下现场取样，要求是每个规格型号、每个批次在不超出60吨范围内前提下，各抽取一组样品,在监理的见证下送法定的检测机构检测; 在检测报告出来后，向监理方申请该批材料的使用，通过审批后方可投入使用。（2）钢筋加工钢筋除锈调直严格控制调直延伸率。钢筋加工由专人进行抽样配筋，配筋单必须经过技术负责人审核，现场总工技术部门审批，才能允许下料加工.钢筋加工成型严格按现行混凝土结构工程施工验收规范和设计要求进行,现场建立严格的钢筋生产安全管理制度，并制定节约措施，降低材料消耗成本。(3）钢筋安装采用焊接接头的钢筋，焊接长度单面焊不得小于10d，双面焊不得小于5d。焊接接头应符合混凝土结构设计规范GB500102010相关规定要求。受力钢筋接头的位置应错开，同一连接区内钢筋接头数量不应大于总数量的25%。钢筋遇到孔洞时，应尽量绕过，不得截断。若必须截断时，应与孔洞口加固筋焊接锚固。钢筋的描固长度，搭接长度应符合国家规范和设计要求，操作工人须持证上岗。钢筋采用扎丝绑扎，节点可间隔绑扎，绑扎牢固。做好水电预埋件安装，安装位置准确无误,牢固稳定，不易位移。管廊施工时，预埋好人孔、气孔等洞口预埋钢筋.（4)钢筋保护层控制钢筋保护层厚度，迎水面50mm,背水面30mm。采用预制的M30水泥砂浆垫块，垫块要垫稳,布置间距为1m，呈梅花型布置，施工完毕后禁止在钢筋上践踏，已防止钢筋受力过重导致位移或垫块损坏。(5)钢筋验收 钢筋进场时必须对钢筋的规格尺寸抗弯抗剪强度等进行检测，大批量的必须进行抽查,检验合格后才能进场使用。 钢筋制作安装完成后，经自检合格，上报相关单位进行隐蔽验收，验收合格后进入下道工序施工。其各项验收标准列表及各项允许偏差见下表。 钢筋加工的允许偏差值表 项目 允许偏差值(mm）受力钢筋顺长度方向全长的净尺寸 10弯起钢筋的弯折位置 20箍筋的内净尺寸 5钢筋安装位置的允许偏差和检验方法表58注：1、检查预埋件中心线位置时，应沿纵、横两个方向量测,并取其中的较大值； 2、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上,且不得有超过表中数值1。5倍的尺寸偏差。说明：本条规定了
