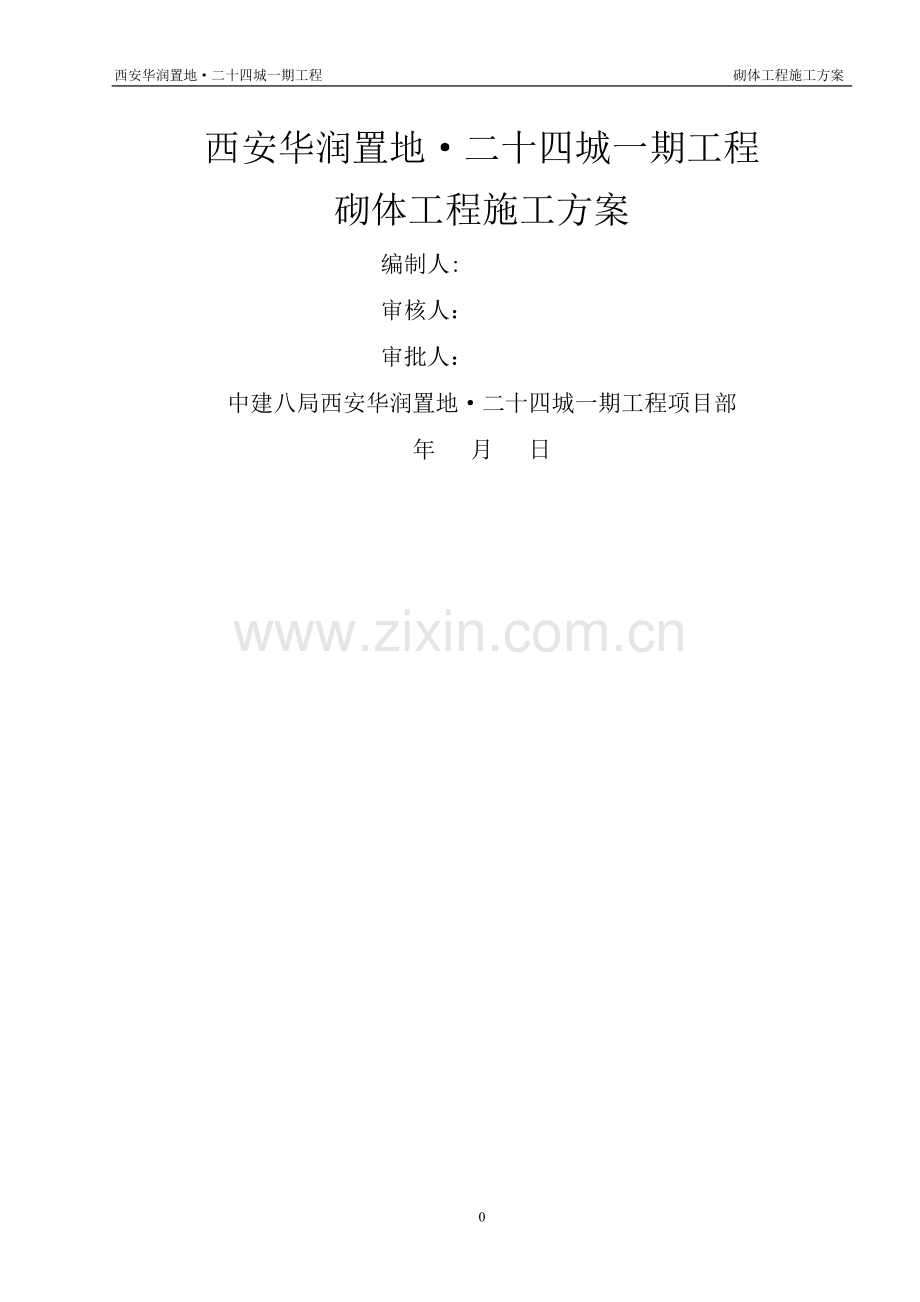

西安华润置地·二十四城一期工程
砌体工程施工方案
编制人:
审核人：
审批人：
中建八局西安华润置地·二十四城一期工程项目部
年 月 日
1

西安华润置地·二十四城一期工程 砌体工程施工方案
目 录
一、工程概况 2
二、施工准备 2
1、材料准备： 2
2、主要机具: 2
3、作业条件: 2
三、施工工艺 2
1、工艺流程： 2
2、砌筑施工技术要求： 4
3、构造要求： 5
1)构造柱： 5
2）压顶、窗台配筋带 6
3）过梁 7
4）拉结筋、腰梁 15
4、质量标准： 16
5、质量通病的防治： 17
四、成品保护： 17
五、绿色文明施工 18
六、安全措施 18
一、工程概况
西安华润置地· 二十四城一期工程位于西安市三桥新街西南侧，天台路东侧，总建筑面积24万平米.住宅楼为地下1层，地上33层,剪力墙结构；裙楼为地下1层，地上2层，框架结构；车库为地下1层，框架结构。
二、施工准备
1、材料准备：
1、厨房、卫生间、管道井以及电井隔墙采用非承重多孔砖,其余墙体采用160厚非承重蒸压加气混凝土砌块，外填充墙入户门、防火门和窗洞口两边每500设一道素混凝土预制块,砂浆采用预拌砂浆，隔墙的施工质量等级为B级。
2.预制过梁、门窗压顶、构造柱及厨房卫生间反水槛用C20商品混凝土浇筑.
3。拉结筋采用Ø6圆钢、构造柱钢筋采用三级12钢筋。
4、砂浆:采用M5干粉砂浆。
2、主要机具:
1、机械：施工电梯、干粉砂浆储存罐。
2、工具：夹具、灰斗、铁锹、大、小铲（不准用瓦刀）、小撬棍、手推车、水桶、磅秤、试模、砖刀、锤、毛扫、卷尺、手锯、线坠、靠尺或托线板，电锯、手推车、2m靠尺、抹子、灰桶、脚手架、脚手板、洒水壶。
3、作业条件:
1、砌筑前按装饰工程要求放好砌体墙身位置线、门窗洞口位置线，验线须符合图纸设计要求，预检合格。
2、拉结筋及构造柱钢筋植筋完成且拉拔试验和现场验收通过
3、按砌筑操作需要，根据建筑50线，用水平管找好标高；在墙转角处、楼梯间及内、外墙交接处立好皮数杆.
4、砌筑部位的灰渣、杂物清除干净，并浇水湿润.
5、搭好操作和卸料架子，垂直运输：采用人货电梯。
6、大面积施工前，先做样板，经各方确认后再大面积施工。
三、施工工艺
1、工艺流程:
清理基层 排列砌块 定位放线 立皮数杆 后置拉结钢筋 墙根坎台施工 选砌块 浇水湿润 满铺砂浆 摆砌块 安装或浇注门窗过梁 浇注砼构造柱 砌筑顶砖.
楼地面弹线：砌体施工前，应将楼层结构面按标高找平，依据砌体图放出第一皮砌体的轴线、边线和洞口线。
砌块浇水：砖应提前 1~2d 浇水湿润,湿润程度达到水浸润砖体 15mm 为宜，含水率为 10％~15％；，不宜在砌筑时临时浇水,严禁干砖上墙,严禁在砌筑后向砖墙冲水。冬期施工防止砖块浇水形成薄冰.浇水量控制控制方法：A，砌块渗水深度8～10mm；B，手摸有润泽感。
砌筑顺序：先施工样板间，样板间均选在四层楼面，样板间质量经项目部检查合格报监理验收通过后在进行大面积施工.
砌筑高度：砌至梁板底部距离大约15cm.
砌体排列：砌块排列上下皮应错缝搭砌,搭砌长度一般为砌块的1/2，不得少于1/3。
选砖：砌筑时，应先根据墙体类别和部位选砖。砌正面时，应选尺寸合格、棱角整齐、颜色均匀的砖;
挂线：砌一砖半厚及其以上的墙应两面挂线,一砖半厚以下的墙可单面挂线。线长时，中间应设置支线点，拉紧线后，应穿线看平，使水平缝均匀一致，平直通顺，砌一砖混水墙时宜采用外手挂线,可以照顾砖墙两面平整.
砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌筑法，即满铺、满挤操作法。砖要砌得横平竖直，灰缝饱满，不得游丁走缝.每砌五皮左右要用靠尺检查垂直度和平整度,随时纠正偏差，严禁事后凿墙.水平灰缝和竖向灰缝的宽度宜为10mm，不小于8 mm，也不大于12 mm.水平灰缝砂浆饱满度不得小于80％;竖缝宜采用挤浆方法，使其饱满度不得小于80％，严禁用水冲浆灌缝，不得出现透明缝、瞎缝、假缝，随砌随将舌头灰刮尽.检查时每面墙不少于5处，没处不少于三块砖。
留槎：外墙转角处应同时砌筑，内外墙砌筑必须留斜槎，槎长与高度的比不得小于2/3,

`
砌块丁字墙砌法
预留洞槽：墙上埋设电线管时，应先弹线在使用切割机切槽，不得用锤斧剃凿.埋好后用水冲去粉末,再用砂浆填实。对于管线密集较多即超过3根时,挂满铺，管线埋设应在抹灰前完成。
封顶：砌到接近上层梁、板底大约150mm左右时,剩余高度用标砖平砌，在墙体与结构板或者梁之间预留30厚，待7日后再用C20细石混凝土填实。
混凝土预制块的预埋：窗框、塑钢门框、钢门框固定支座处的混凝土块的预埋件为现场预制的素混凝土块，尺寸同墙厚，预埋混凝土块的部位一般在洞口上下边处开始，中间隔500mm设置一道。
2、砌筑施工技术要求：
1)砌体底部处理： C20细石混凝土反槛（厨卫）, 其高度宜不小于200mm，门洞口位置设置50高混凝土反槛，其余位置墙体底部可以采用标砖砌筑。
2)砌体灰缝要求:内外墙体灰缝应双面勾缝。
3）砂浆随拌随用，每次保证3小时内用完，当气温为30以上时2小时用完。
4）窗洞口过梁设置要求：墙体门窗洞口及施工洞口上部均应设过梁，每边支撑长度不小于250mm，当侧面为剪力墙时采用植筋，植筋深度为10d，植筋孔打好之后,先清理里面的灰尘，经我项目部人员验收过后方能填胶、插筋.
5）墙体拉结钢筋设置要求：拉结钢筋沿墙或柱高每500mm左右(与砌块模数相同）设一道，每道为2根直径6mm的钢筋（带弯钩），拉结钢筋通长设置.
6）切锯砌块应使用专用工具（锯），不得用斧或瓦刀任意砍劈。
7）试块每一检验批250m³砖，普通烧结砖为15万块，每个检验批取10块，蒸压加气混凝土砌块为1万块，每个检验批取21块，边长为100mm正方体。
3、构造要求：
1)构造柱：
（1）构造柱的位置
a.当墙体长度超过5米时,应在墙体中间设置构造柱。b.外墙的阳角应设置构造柱。c.当后砌填充墙长度大于2倍墙高时,应于后砌填充墙的中部，拐角处或丁字交叉处设置构造柱，构造柱做法及其与后砌填充墙的拉结做法如下:
(2)构造柱的构造要求
a.构造柱的截面尺寸为砖宽×200mm，混凝土强度等级为C20。b.构造柱的纵向钢筋为4根三级12；箍筋为Φ6@200。c。构造柱与墙体连接处的砌体宜砌平,沿墙高度每隔500mm设置2Φ6拉结钢筋，当为100墙时拉结筋为1Φ6钢筋每边伸入墙内通长设置。d。必须先砌墙，后浇构造柱。(构造柱两侧砌体采用马牙槎,先退后进,保证马牙槎高度不小于250mm，宽度60mm，构造柱支模前浇水湿润清理、支模前涂刷脱模剂、模板垂直度检查）
2）压顶、窗台配筋带
（1)女儿墙及窗台墙：女儿墙及窗台墙均应设压顶,除图中有具体做法外，压顶均按本页图1施工.压顶通长筋应锚入端部墙或柱内。墙高不大于0。5米的女儿墙，沿墙长方向于墙中部设置与主体结构相连接的锚拉筋8＠900并锚入压顶。墙高大于0.5米的女儿墙及墙长大于4米的窗台墙,每隔2~3米，或于墙中部，设置构造短柱,拐角处做法同上述后砌填充墙构造柱，其纵向钢筋应锚入压顶。外窗压顶采用内高外地，高差为2—3cm，在支模板时做出高差.
（2）窗洞口侧边素混凝土块的制备和埋置
本工程塑钢窗的侧面固定采用预埋素混凝土块的方法，混凝土块应提前预制，埋放时上下各留置四皮砖,间距不大于50㎝.
3）过梁
（1）过梁的位置
a.跨度大于300mm的预留洞口的顶面。b.其他设计及规范要求设置过梁的部位。c。过梁深入墙体不小于250mm。
(2）过梁的构造要求
a。跨度小于0。3m的过梁可采用30厚水泥砂浆配3Φ8的过梁，当为100mm厚墙体时候设置2Φ8。
b.跨度等于或大于0.3m的过梁应按照陕09G05钢筋混凝土过梁图集预制或现浇钢筋混凝土过梁. 多孔砖砌体墙洞口小于1。5m时,过梁截面尺寸为墙宽*90mm，配筋为纵向2根一级8mm，水平短筋为一级6.5mm，间距200mm；洞口大于1.5m小于3。9m时，过梁截面为墙宽*190mm.配筋详见材料表。蒸压加气混凝土砌块墙体洞口小于1.5m时，过梁截面为墙宽*100mm，配筋为纵向2根一级8mm，水平短筋为一级6.5mm，间距200mm;洞口大于1。5m小于3.9m时，过梁截面为墙宽＊150mm.配筋详见材料表.当洞口大于3。9m时，所有墙体洞口过梁配置见下图。
当洞口宽度大于3.9米时过梁配筋图
4）拉结筋、腰梁
（1）后砌填充墙与框架柱拉结构造做法按（陕09G01）详图施工。后砌填充墙与结构墙的拉结构造做法按(陕09G02）详图.如下图填充墙应沿墙柱全高每隔500mm设2Φ6拉筋，当为100墙时拉结筋为1Φ6钢筋，在混凝土剪力墙植筋时深入砌体700，砌体压墙筋锚入构造柱内不小于200，压入砌体墙中通常配置，搭接不小于500mm。
后砌墙与框架柱的拉结
后砌墙与抗震墙的拉结
（2）墙高大于4m时设置腰梁，腰梁设置宽度同墙宽，高度120,钢筋配置4根HRB400￠12,箍筋Φ6@200,遇洞口时，腰梁高度同洞口过梁高度，并且钢筋同过梁钢筋。
4、质量标准:
1、砌筑错缝应符合规定，不得出现竖向通缝，压缝尺寸应达到标准要求。
2、墙体灰缝饱满，砌块平顺，不得出现破槎、松动。
3、拉结筋及构造柱钢筋、规格、根数、设置间距、设置位置、长度应符合前面所述内容要求。
5、砖墙尺寸、位置允许偏差和检验方法见下表：
项次
项目
允许偏差（mm）
检验
1
轴线位移
10
用尺复查
2
楼面标高
±15
用水准仪复查
3
垂直度
5
用2m托线板检查
4
表面平整度
8
用2m直尺和楔形塞尺
5
水平灰缝平直度
（连续5皮砖累计）
10
用尺量检查
7
水平灰缝厚度
（连续10皮砖累计)
±8
用尺量或与皮数杆比较
8
门窗洞口高、宽（后塞口）
±5
用尺检查
9
外墙上、下窗口偏移
20
用经纬仪或吊线检查
5、质量通病的防治：
砌筑工程质量通病防治措施见下表所述.
砌筑工程质量通病防治
序号
通病项目
原因分析
具体防治措施
1
墙身轴线位移
在砌筑操作过程中,没有检查校核砌体的轴线与边线的关系，以及挂准线过长而未能达到平直通光一致的要求。
在砌筑操作过程中，严格检查校核砌体的轴线与边线的关系，按一定距离挂准线。
2
水平灰缝厚薄不均
在立皮数杆（或框架柱上面水平线）标高不一致,砌砖盘角的时候每道灰缝控制不均匀，砌筑准线没拉紧。
在立皮数杆标高必须保持一致,严格控制砌砖盘角的每道灰缝均匀，砌筑准线要拉紧.
3
同一砌筑层的标高相差较大
砌筑前由于基础顶面或楼板面标高偏差大而没有找平理顺，皮数杆不能与砖层吻合;在砌筑时，没有按皮数杆控制砖的皮数。
砌筑前将基础顶面或楼板面标高偏差大的部位用砂浆找平理顺,使皮数杆与砖层吻合；在砌筑时,严格按皮数杆控制砖的皮数。
4
构造柱未按规范砌筑
构造柱两侧墙没砌成马牙槎，没设置好拉结筋及从柱脚开始先退后进，落入构造柱内的地灰、砖渣杂物没清理干净。
构造柱两侧墙严格按设计规范和图纸砌成马牙槎，并且设置好拉结筋及从柱脚开始先退后进，落入构造柱内的地灰、砖渣杂物要清理干净。
5
砂浆粘结不牢
砌筑砂浆没有按照配合比拌制，强度达不到设计要求，或砌块过于干燥，砌筑前没有洒水湿润。
砌筑砂浆按照配合比拌制，保证强度达到设计要求，砌筑前必须浇洒水湿润。
6
砌体不稳定
拉结钢筋规格、长度没按设计规定位置埋设，墙顶与梁、底板连接不好。
拉结钢筋规格、长度严格按设计规定位置埋设。
四、成品保护：
1、拆除施工架子时，注意保护墙体及门窗洞口角。
2、手推车在行进过程中，不得碰撞墙体.
3、有施工人员通过的门洞要做护角。
4、在施工过程中，搬运材料、机具以及使用小手推车时，要特别小心,防止碰、撞、磕划墙面、门、窗口等.后期施工操作人员严禁蹬踩门、窗口、窗台，以防损坏棱角。
5、拆除脚手架、跳板、高马凳时要加倍小心，轻拿轻放集中堆放整齐，以免撞坏门、窗口、墙面或棱角等。
6、谁破坏谁修复、赔偿。
五、绿色文明施工
1、墙根、小车运料通道落地砂浆要及时清理，回收利用。
2、要做到工完场清,每一施工段施工完成后，清理浮渣、破损砌块，脚手架拆除等，为下道工序做准备.
3、根据图纸、排砖图准确计算所需砌块规格、需用量，按施工部位摆放砌块，避免无序摆放带来的二次倒运.
4、砌体砂浆不允许在楼面上堆放，要使用灰槽。
六、安全措施
1、在砌体上不宜吊挂重物，也不宜作为其他施工临时设备、支撑的支撑点。
2、室内砌筑采用高凳上铺脚手板时，宽度不得少于两块（50cm）脚手板,间距不得大于2m，移动高凳时上面不得站人，作业人员最多不得超过2 人.高度超过2m 时，应由架子工搭设脚手架。
3、采用外用电梯垂直运输材料时，卸料平台通道的两侧边安全防护必须齐全、牢固，吊盘(笼）内小推车必须加挡车掩，不得向井内探头张望。
4、在高空作业时，必须系好安全带。
5、清理现场时，严禁将垃圾杂物从窗口、洞口、阳台等处采用抛撒运输方式，以防造成粉尘污染及垃圾落下砸伤施工人员。
6、施工现场的脚手架、防护设施、安全标志和警告牌，不得擅自拆动，需拆动应经施工负责人同意，并由专业人员加固后拆动。
7、乘人的外用电梯应有可靠的安全装置。
8、对安全帽、安全网、安全带要定期检查，不符合要求的禁使用。
