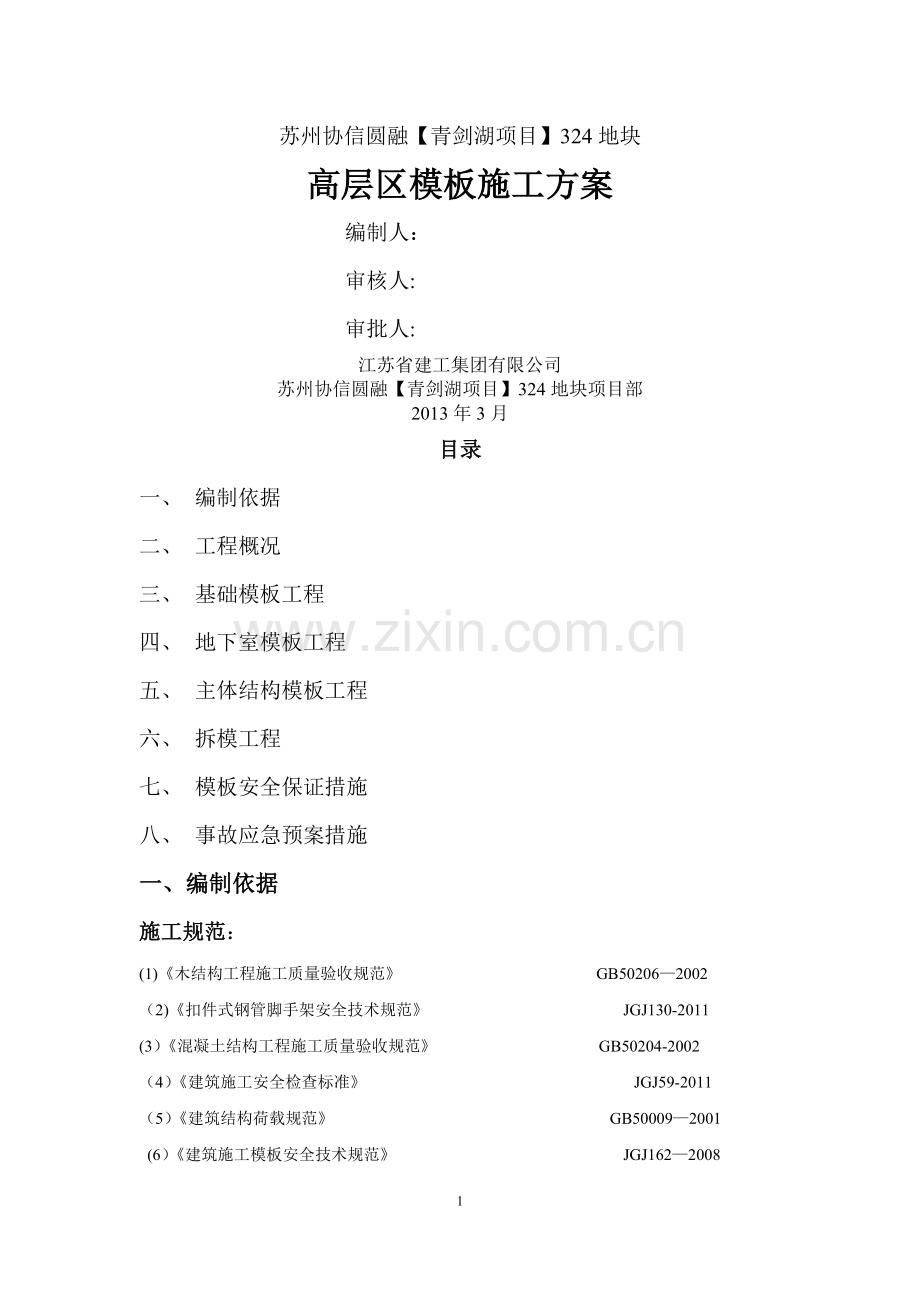

模板支撑系统施工方案.doc

苏州协信圆融【青剑湖项目】324地块
高层区模板施工方案
编制人：
审核人:
审批人:
江苏省建工集团有限公司
苏州协信圆融【青剑湖项目】324地块项目部
2013年3月
目录
一、 编制依据
二、 工程概况
三、 基础模板工程
四、 地下室模板工程
五、 主体结构模板工程
六、 拆模工程
七、 模板安全保证措施
八、 事故应急预案措施
一、编制依据

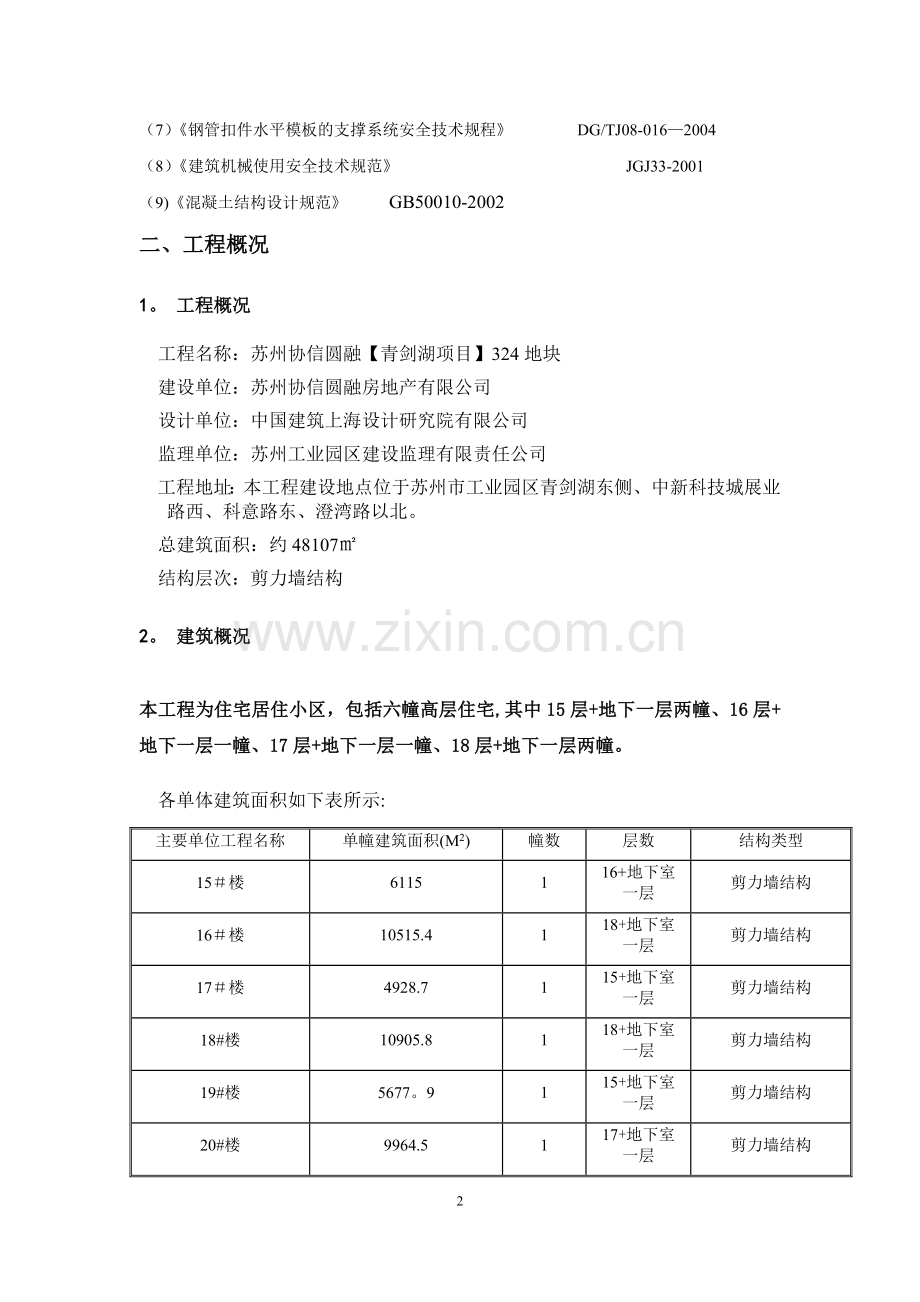

施工规范：
(1)《木结构工程施工质量验收规范》 GB50206—2002
（2)《扣件式钢管脚手架安全技术规范》 JGJ130-2011
(3）《混凝土结构工程施工质量验收规范》 GB50204-2002
（4）《建筑施工安全检查标准》 JGJ59-2011
（5）《建筑结构荷载规范》 GB50009—2001
(6）《建筑施工模板安全技术规范》 JGJ162—2008
（7）《钢管扣件水平模板的支撑系统安全技术规程》 DG/TJ08-016—2004
（8）《建筑机械使用安全技术规范》 JGJ33-2001
（9)《混凝土结构设计规范》 GB50010-2002
二、工程概况
1。 工程概况
工程名称：苏州协信圆融【青剑湖项目】324地块
建设单位：苏州协信圆融房地产有限公司
设计单位：中国建筑上海设计研究院有限公司
监理单位：苏州工业园区建设监理有限责任公司
工程地址：本工程建设地点位于苏州市工业园区青剑湖东侧、中新科技城展业路西、科意路东、澄湾路以北。
总建筑面积：约48107㎡
结构层次：剪力墙结构
2。 建筑概况
本工程为住宅居住小区，包括六幢高层住宅,其中15层+地下一层两幢、16层+地下一层一幢、17层+地下一层一幢、18层+地下一层两幢。
各单体建筑面积如下表所示:
主要单位工程名称
单幢建筑面积(M2)
幢数
层数
结构类型
15＃楼
6115
1
16+地下室一层
剪力墙结构
16＃楼
10515.4
1
18+地下室一层
剪力墙结构
17＃楼
4928.7
1
15+地下室一层
剪力墙结构
18#楼
10905.8
1
18+地下室一层
剪力墙结构
19#楼
5677。9
1
15+地下室一层
剪力墙结构
20#楼
9964.5
1
17+地下室一层
剪力墙结构
人防地下车库
9540
1
地下一层
剪力墙结构
3。 结构概况
本工程主要结构形式为钢筋混凝土框架剪力墙结构，结构抗震等级为四级。结构设计使用年限为50年，结构安全等级为二级，耐火等级为地上二级、地下一级，抗震设防烈度为六度。
本工程基础形式为桩＋筏板基础,工程桩采用预应力管桩.
主要结构用材说明如下：
(1) 钢筋:HPB235;HRB335，HRB400.
(2) 焊条：E43型用于HPB235钢筋焊接;E50型用于HRB335钢筋焊接;E55型用于HRB400钢筋焊接.
(3) 混凝土：基础垫层:C15素混凝土；基础地下室外墙C30,上部结构为C30；地下室外墙及底板、顶板抗渗等级为p6。
(4) 本工程结构特性：地下室顶板厚180,楼层板厚110~130，最大梁断面200*（400～650）。层高：地下部分最大3m,地上1层最大4。2m，二层以上层高2。9～2。95m，结构形式为剪力墙。
本工程考虑柱、梁、板，模板均采用胶合板。模板体系制作时，必须严格按木工翻样图要求进行加工，运至现场后，必须加强验收环节,进行预拼装工序，以确保模板就位前的平整度和刚度.所有的定型模板都必须分区域进行分别编号,加以区别,更有利模板安拆工作的快迅、便捷的进行.配备两套半模板进行循环施工，施工后拆除的模板运到上面楼层。
三、基础模板工程
根据工程特点和质量目标，采用定型18厚胶合板；模板竖向围檩采用90x40(毫米）方木,横向围檩采用2E 48钢管，40x90木方竖放,间距＠200，双钢管横向围楞,起步200竖向间距不大于400,E12对拉螺杆间距＠500，外围四周用 E48钢管间距1000毫米上下两道斜撑固定支于坑壁。所有模板支撑时将做到牢固稳定,横平竖直。上口标高用水准仪复测准确，经复核合格后进入下一道工序施工.
四、地下室模板工程
(1）地下室墙板外围采用 E14双头螺杆固定,；外围四周用 E48钢管间距1000毫米上下两道斜撑固定支于坑壁,做到牢固稳定.
（2）外墙模板采用18厚胶合板,外侧模采用木模板竖向布置，垂直回横采用40*90木料，按＠200侧向设置，在木模板拼缝处垂直回横按居中布置，水平回横2Φ 48钢管同外墙布置，墙板对拉螺杆采用Φ14＠400＊400，并按规定设置三道80*80*4止水片，。
（3）柱、内墙板模均采用定型木模,现场拼装，其支撑利用平台模板,钢管满堂脚手架横杆顶紧柱、墙模、并设置立杆，施工时先在板面上弹出轴线及梁模板尺寸线，放出排架位置线，然后进行排架搭设，钢管满堂脚手架设有三道纵横向水平套杆及一道水平扫地杆，水平牵杆与立杆应同步进行,以连成整体。
（4）人防地下车库外墙、临空墙模板采用18厚胶木板，墙板对拉螺杆采用Φ14@400＊400，并按规定设置三道80*80＊4止水片，长度875mm.顶板支撑系统详见专家论证方案
五、主体结构模板工程
柱、墙模板须经监理单位验收合格后方能封模，封模之前须在柱、墙底部离地50mm处焊接定位钢筋。独立柱四面焊接,钢筋长度同柱长、柱宽。剪力墙处长度同墙厚间距400。钢筋型号用Φ16。
（1）墙、柱模板采用18厚胶合板,采用胶合板竖向布置,垂直木方楞采用40*90木料,按＠200侧向设置，在木模板拼缝处垂直回横按居中布置，水平回横2Φ 48钢管同墙布置,墙板对拉螺杆采用Φ12＠400＊400,并外套Φ14pvc套管以便再次利用.
（2）楼面底板采用18厚胶合板,所用支撑为 E48*3钢管.楼面模板支撑立杆搭成满堂排架，立杆间距为800-800(毫米）.搁栅采用40*90木档，水平间距为200毫米，平台模板底模搁栅设置时，应相互错开接头,保证平台排架有足够的强度、刚度及稳定性，最上面铺胶合板，铺设时，不到模板模数时,采用木模镶嵌严密，防止漏浆.木档必须两侧平面刨光轧平，使其断面一致，确保平台平整度。水平横杆第一根离地0。2米，第二根横杆离地1.8米，最后一根横杆,应根据标高设置。梁底采用15厚胶合板，胶合板下2根木方,立杆横距700,立杆纵距不大于800,横杆步距不大于1800,设扫地杆，梁板支模架横杆均拉通。由于一次整浇混凝土,属满堂脚手架，必须按规范要求设置剪刀撑,中间纵横向每隔10米左右设竖向剪刀撑，其宽度为4～6米，均由上至下连续剪刀撑。
（3）模板接缝应严密，不合格的模板应禁止采用，以防漏浆，造成蜂窝麻面。模板与混凝土的接触面应涂隔离剂.对油质类等影响或妨碍装饰工程施工的隔离剂不宜采用,严禁隔离剂沾污钢筋.对模板及其支架应定期维修.
（4）预留洞模全部采用木模,并设好对角撑和必要数量的水平撑,避免预留洞的位移及变形，楼梯踏步板采用定型模，当梯段宽大于1000MM时则在其中间加设劲撑,以消除踏步侧向变形。
(5)现浇混凝土梁、板，当跨度大于或等于4米时,模板应起拱;当设计无具体要求时,起拱高度宜为全跨长度的1/1000～3/1000。
（6）固定在模板上的预埋件和预留孔均不得遗漏，安装必须牢固，位置准确。
（7）模板的拆除,不承重的侧板,应在混凝土强度能保证其表面及棱角不因拆摸而受损坏，方可拆摸;梁板跨度在2~8米需达到设计强度75％，大于8米及悬臂构件需达到100%设计强度方可拆摸.
（8)楼梯模板根据设计标高及轴线位置，先撑休息平台模板,然后再撑楼梯底板模板，如根据建筑图施工,标高应减去面层找平层的厚度.
（9）模板和支撑必须符合以下几点要求:
1）保证工程结构和各构件部位形状尺寸和相互位置的正确.
2）必须有足够的刚度、强度和稳定性。
3)模板拼缝应严密，不得有漏浆现象。
4)在保证上述的条件下,应考虑拆摸便利.
六、拆模工程
（1）局部墙板模板的拆除,在混凝土强度能保证其表面及棱角不因拆除模板而受损时，即可拆除，但应符合设计要求，应轻拆轻放，拆除后必须整理归堆，确保文明施工。
（2）平台模的拆除，要求混凝土强度达到100％,方可拆除.模板拆摸后，必须清理干净,涂上脱模油,应按编号统一堆放,便于下层施工，提高施工进度。
（3）楼梯段底模拆除前应在下梯段踏步上放置60×100两块木料垫护，保证平台模拆除下坠时不损坏踏步棱角.
（4）所有模板拆除除遵守以上规定外，拆除模板的顺序，方法及措施必须按施工说明规定办理,柱、梁模板应随块拆传递,应后装先拆,先装后拆；先拆侧面模板，后拆底模,先拆非承重部分,后拆承重部分。拆模时不得用撬棒重锤硬击,拆除后模板应按规定及施工顺序清理，运送至指定位置堆放，堆放时应平放.严禁有拖掷、撞击、脚踩、损坏模板的行为。
七、模板安全保证措施
一、 模板加工配置：
1) 本工程均采用胶合板，梁底板、平台板的支撑系统采用钢管扣件排架支撑。
二、 模板安排及运输：
1) 及时将模板按木工翻样提供的料单，上好脱模剂，按规格堆放整齐,随时随地送至各施工操作点。
三、 模板施工：
1) 放线：在基础顶面的墙基上或楼板上放出纵横向轴线和梁柱位置，并把50cm水平控制线抄在柱子的主筋上,涂上红三角标志。
2) 梁板底模支撑系统采用￠48钢筋排架支撑,梁底板、侧板的木挡、垫木均采用40X90的方木料,钢管排架支撑的搭设纵向立杆间距不大于800，横向间距不大于800,梁底以下200处和楼面以上1800处设纵横拉杆，使立杆互相连接,雨蓬门面模板应有足够的支撑点,在泥土上应垫5cm的木板通长,时面素土应夯实,才能保证支点的不下沉,保证模板质量。
四、 板的施工顺序：
排架 墙模板 支撑 固定 校正 搭设梁板排架架梁板支撑校正 铺设平台板 贴板缝胶带纸。
五、 模板质量保证措施：
1、模板安装前的准备工作:
1) 做好构件的定位放线和标高的测设和控制工作。
2) 检查柱墙底部钢筋有无错位，顶线和超线等现象，同时采取措施保证砼保护层和模板的顺利安装。
3) 应做好模板底部的清理，洗刷等处理工作。
4) 如原已多次用过后的旧模板应涂刷脱模剂.
2、基础模板支撑要点：
1) 安装模板前,应先复查垫层上的轴线和标高,然后放出模板安装的边线，模板拼装就位后，用木撑斜撑及钢管等进行固定模板检查模板板面标高，是否符合设计要求，如有误差,应通过斜撑进行调整.
2) 模板安装好后，进行自检尺寸，标高复核,如超出规范偏差应作快速调整。
3) 安装校正完毕后，应清理模板基础内的木屑扣件等，并进行冲洗.
4) 预埋件预留孔洞留放位置应正确,标高应符合施工图和规范要求。
3、剪力墙模板安装要点:
1) 安装剪力墙模板前，应先在砼面层上按设计要求弹出剪力墙截面的边线,然后沿剪力墙外围对墙底部用短钢筋焊在剪力墙上，进行限位,以保证剪力墙的尺寸和位置的正确。
2) 剪力墙模板上应清理干净表面刷隔离剂。
3) 模板安装时应先清理柱底表面，干净后进行安装，同时在横板支撑过程中小心把杂物掉进柱模内。
4、梁模板的安装要点：
1) 安装梁模板前，应先调整好柱顶标高并用水平及斜撑加固，下面用钢支撑按一定标高进行搭设，梁底板搁置在钢管支架上，然后依次安装梁侧模。
2) 梁较高时，可先安装梁的一面侧板，等到梁钢筋绑扎完后再安装另一侧模板然后用螺栓进行加固.
3) 当梁长度不大于时，梁底中部应按设计要求起拱,如设计无说明时，起拱高度取全跨长度的1／3000至于1／1000。
4) 木模板制梁时，为便于模板的周转和拆除，梁的侧模应在梁底模的外侧，夹住底模，次梁的底模不应伸到主梁的开口里，同样梁的模板也不应伸到柱模板的开口里.
5、板模板的安装要点：
1) 有梁板的模板应在梁的侧板安装好后再进行安装板模，然后与梁模板一一校正、固定。
2) 模板底板铺设时，模板下支撑木档应平整，两端接头处用铁钉钉牢,中间必要时用少量铁钉加以固定,以利于拆模的需要，雨蓬模板挑出部位应特别注意其支撑的位置，必须撑平拉紧，以防倾斜。
6、楼梯模板的安装：
1) 楼梯模板安装前，应先按设计图纸进行放样,以确定模板尺寸和接拼方式.
2) 安装楼梯模板时，就先安装上下休息平台及梯梁模板,再装楼梯斜梁或楼梯底模板，然后安装楼梯侧模板,绑扎好钢筋，最后安装楼梯及模板，楼梯侧模应先在其内侧弹出楼梯底板厚度线， 用套板画出梯级模板位置线，钉好固定梯级模板的档木，然后在现场装订梯级模板。
3) 梯步高度应均匀一致,应特别注意最下一步及最上一步的标高， 必须考虑到楼面层的粉刷厚度，防止由于粉刷厚度不同而形成梯步高度不协调。
7、现浇结构模板安装时的控制
1) 模板轴线位置允许偏差不大于5mm。
2) 底模上表面标高允许偏差控制在±5 mm以内。
3) 模板截面内部尺寸,基础偏差控制在±10mm，柱、梁、墙控制在+2mm,—5mm。
4) 垂直度模板不大于5mm.
5) 相邻两板高低差控制在2mm
6) 模板的表面平整度应控制在5mm内。
8、模板拆除
1) 不承重的模板，应在砼强度能保证结构表面及棱角不会因拆除模板而受损坏时方可拆除（一般为2。5N／mm2）。
2) 承重模板应在砼强度达到以下设计强度后才能拆除：
项次
结构类型
结构跨度米
按设计强度的%
1
板
≤8
70％
2
梁
≤8
70%
3
承重结构
＞8
100％
4
悬臂梁
≤2
70%
5
悬臂板
＞2
100％
9、模板及支撑拆除操作要点：
1) 拆模顺序一般是先支的后拆，后支的先拆，非承重部位先拆,承重部位后拆.
2) 现浇整体结构式房屋模板的拆模顺序是：柱墙 楼板 梁侧板 梁底板。拆除竖直面模板，应自上而下进行,拆下跨度较大的梁下支柱时，应先从跨中开始,分别拆向二端。
3) 拆除柱墙模板以及梁的侧模时,应先分块或分段拆除其支撑。
10、模板工程的施工安全措施:
1) 进入施工现场必须戴好安全帽，高空作业人员必须佩戴安全带,并应扣紧吊牢固.
2) 工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂身上，钉子必须放在工具袋内， 以免掉落伤人，工作时要思想集中，防止钉子扎脚和空中落物。
3) 遇六级以上大风时，应暂停室外的高空作业,雪霜雨后应先扫除施工现场，略干不滑时再进行施工。
4) 模板应随拆随运,严禁从高处向下掷,高空拆模时应有专人指挥,并在下面标出工作区，用绳子和红白旗子加以围护,暂停人员过往。
5) 不得在脚手板上堆放模板,钢筋等材料。
6) 支撑、牵杠等不得搭在门窗框和脚手架上，通道的中间斜撑，拉杆等应设在1。80米高以上。
7) 支模过程中如遇中途停歇，应将支撑、搭头、柱头等固定牢,拆模歇时，应将已活动的模板、牵杠、支撑等运走或妥然堆放,防止因踏空，扶空而坠落。
8) 模板上有预留孔洞时，应在模板安装后将洞口盖好,砼板上的预留洞应在模板拆除后立即将洞口盖好.
9) 拆模时严禁用2×4木料，钢模板作立人跳板。
10) 拆除模板时应站在安全地方进行操作，防止上下在同一垂直面上，模板掉下，防止伤人，操作人员严禁穿硬鞋和有钉的鞋作业。
11) 拆模必须一次拆清,不得留下无撑模板，拆下的模板要及时清理堆放整齐。
八、事故应急预案措施
1、目的
为确保我项目部高处坠落事故发生以后,能迅速有效地开展抢救工作，最大限度地降低员工及相关方生命风险,特制定本预案.
2、组织机构及职责
有项目部成立应急响应指挥部,负责指挥及协调工作。
组长:施荣平
执行经理:朱文刚
成员:夏天林、王春苗、顾坚忠、夏善香、朱江林、孙其鑫、王伟松、李国华、朱家光
具体分工如下：
1）施荣平负责现场,任务是掌握了解事故情况，组织现场抢救.
2)朱文刚负责联络，任务是根据指挥小组命令，及时布置现场抢救，保持与当地电力、建设行政主管部门级劳动部门等单位沟通。
3）孙其鑫、王伟松负责维持现场秩序，做好当事人、周围人员的问讯记录。
4）朱家光、王春苗负责妥善处理好善后工作，负责保持与当地相关部门的沟通联系。
3、事故应急措施
1)迅速将伤员脱离危险场地，移至安全地带。
2）保持呼吸道通畅,若发现窒息者，应及时解除其呼吸道梗塞和呼吸机能障碍,应立即解开伤员衣领，消除伤员口鼻、咽、喉的异物、血块、分泌物、呕吐物等。
3）有效止血,包扎伤口.
4）视其伤员采取报警直接送往医院，或待简单处理后去医院检查。
5)伤员有骨折、关节伤、肢体挤压伤，大块软组织伤都要固定。
6）若伤员有断肢情况发生应尽量用干净的干布包裹装入塑料袋内，随伤员一起转送。
7)预防感染、止痛,可以给伤员用抗生素和止痛剂.
8）记录伤情，现场救护人员应边抢救边记录伤员的受伤机制,受伤部位,受伤程度等第一资料。
9）立即拨打120向当地急救中心取得联系(医院在附近的直接送往医院)，应详细说明事故地点、严重程度、本部门的联系电话，并派人到路口接应.
10)项目指挥部接到报告后,应立即在第一时间赶赴现场,了解和掌握事故情况，开展抢救和维护现场秩序,保护事故现场。
4、应急物资
常备药品：消毒用品、急救物品（绷带、无菌敷料)及各种常用小夹板、担架、止血袋、氧气袋。
5、注意事项
1）事故发生时应组织人员进行全力抢救，视情况拨打120急救电话和马上通知有关负责人。
2）重伤员运送应用担架，腹部创伤及背柱损伤者，应用卧位运送；胸部伤者一般取半卧位，颅脑损伤者一般取仰偏头或侧卧位,以免呕吐物吸入肺部.
3)注意保护好事故现场,便于调查分析事故原因.
