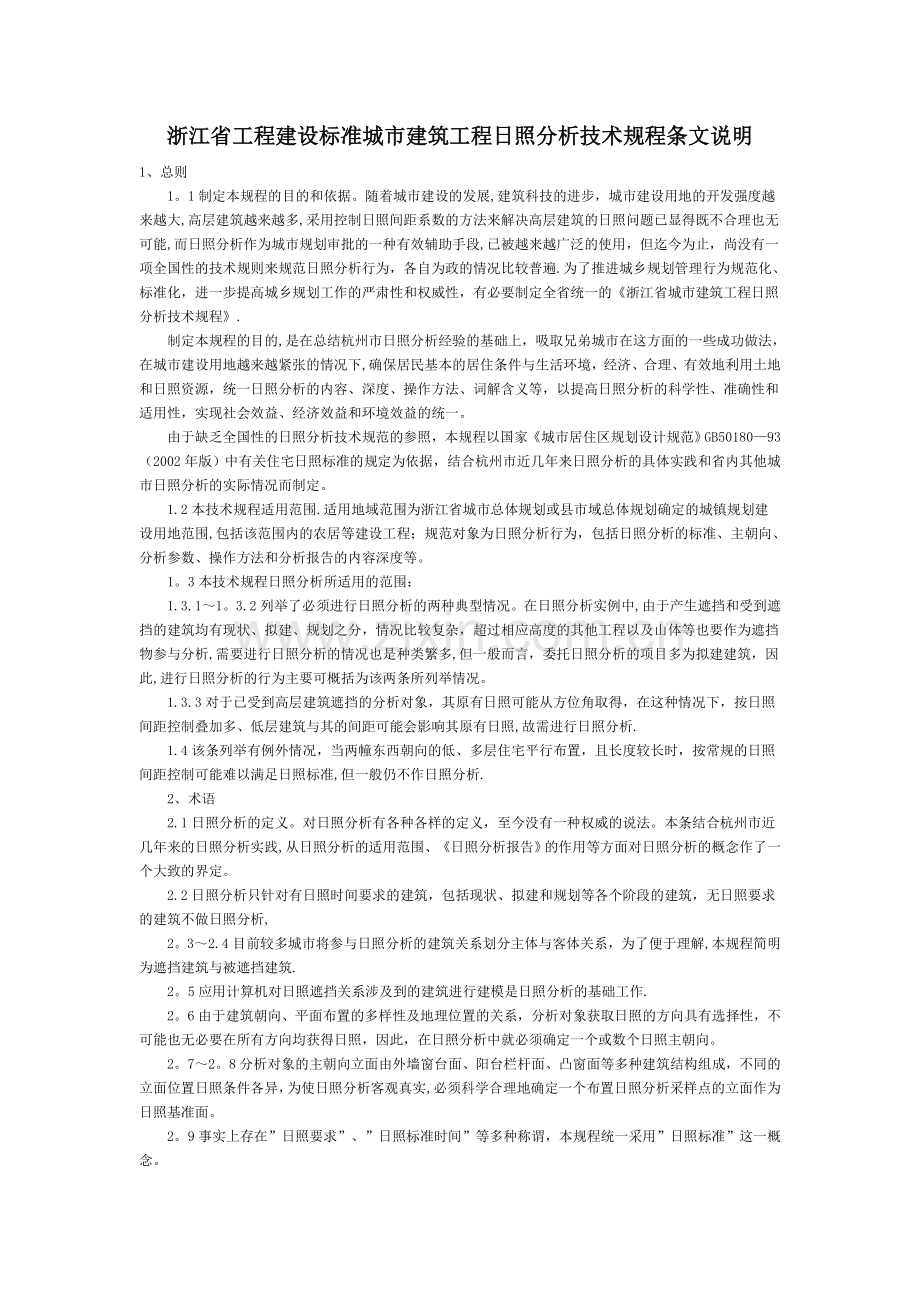

浙江省工程建设标准城市建筑工程日照分析技术规程条文说明.doc

浙江省工程建设标准城市建筑工程日照分析技术规程条文说明1、总则1。1制定本规程的目的和依据。随着城市建设的发展,建筑科技的进步，城市建设用地的开发强度越来越大,高层建筑越来越多,采用控制日照间距系数的方法来解决高层建筑的日照问题已显得既不合理也无可能,而日照分析作为城市规划审批的一种有效辅助手段,已被越来越广泛的使用，但迄今为止，尚没有一项全国性的技术规则来规范日照分析行为，各自为政的情况比较普遍.为了推进城乡规划管理行为规范化、标准化，进一步提高城乡规划工作的严肃性和权威性，有必要制定全省统一的浙江省城市建筑工程日照分析技术规程.制定本规程的目的,是在总结杭州市日照分析经验的基础上，吸取兄弟城市在这方面的一些成功做法，在城市建设用地越来越紧张的情况下,确保居民基本的居住条件与生活环境，经济、合理、有效地利用土地和日照资源，统一日照分析的内容、深度、操作方法、词解含义等，以提高日照分析的科学性、准确性和适用性，实现社会效益、经济效益和环境效益的统一。由于缺乏全国性的日照分析技术规范的参照，本规程以国家城市居住区规划设计规范GB5018093（2002年版）中有关住宅日照标准的规定为依据，结合杭州市近几年来日照分析的具体实践和省内其他城市日照分析的实际情况而制定。1.2本技术规程适用范围.适用地域范围为浙江省城市总体规划或县市域总体规划确定的城镇规划建设用地范围,包括该范围内的农居等建设工程；规范对象为日照分析行为，包括日照分析的标准、主朝向、分析参数、操作方法和分析报告的内容深度等。1。3本技术规程日照分析所适用的范围：1.3.11。3.2列举了必须进行日照分析的两种典型情况。在日照分析实例中,由于产生遮挡和受到遮挡的建筑均有现状、拟建、规划之分，情况比较复杂，超过相应高度的其他工程以及山体等也要作为遮挡物参与分析,需要进行日照分析的情况也是种类繁多,但一般而言，委托日照分析的项目多为拟建建筑，因此,进行日照分析的行为主要可概括为该两条所列举情况。1.3.3对于已受到高层建筑遮挡的分析对象，其原有日照可能从方位角取得，在这种情况下，按日照间距控制叠加多、低层建筑与其的间距可能会影响其原有日照,故需进行日照分析.1.4该条列举有例外情况，当两幢东西朝向的低、多层住宅平行布置，且长度较长时，按常规的日照间距控制可能难以满足日照标准,但一般仍不作日照分析.2、术语2.1日照分析的定义。对日照分析有各种各样的定义，至今没有一种权威的说法。本条结合杭州市近几年来的日照分析实践,从日照分析的适用范围、日照分析报告的作用等方面对日照分析的概念作了一个大致的界定。2.2日照分析只针对有日照时间要求的建筑，包括现状、拟建和规划等各个阶段的建筑，无日照要求的建筑不做日照分析,2。32.4目前较多城市将参与日照分析的建筑关系划分主体与客体关系，为了便于理解,本规程简明为遮挡建筑与被遮挡建筑.2。5应用计算机对日照遮挡关系涉及到的建筑进行建模是日照分析的基础工作.2。6由于建筑朝向、平面布置的多样性及地理位置的关系，分析对象获取日照的方向具有选择性，不可能也无必要在所有方向均获得日照，因此，在日照分析中就必须确定一个或数个日照主朝向。2。72。8分析对象的主朝向立面由外墙窗台面、阳台栏杆面、凸窗面等多种建筑结构组成，不同的立面位置日照条件各异，为使日照分析客观真实,必须科学合理地确定一个布置日照分析采样点的立面作为日照基准面。2。9事实上存在”日照要求”、”日照标准时间”等多种称谓，本规程统一采用”日照标准”这一概念。2.10一般采用具有气象学意义的农历节气日，如寒冷的大寒日、日照时间最短的冬至日。1、总则1.1制定本规程的目的和依据.随着城市建设的发展，建筑科技的进步,城市建设用地的开发强度越来越大，高层建筑越来越多,采用控制日照间距系数的方法来解决高层建筑的日照问题已显得既不合理也无可能，而日照分析作为城市规划审批的一种有效辅助手段，已被越来越广泛的使用，但迄今为止，尚没有一项全国性的技术规则来规范日照分析行为，各自为政的情况比较普遍.为了推进城乡规划管理行为规范化、标准化,进一步提高城乡规划工作的严肃性和权威性，有必要制定全省统一的浙江省城市建筑工程日照分析技术规程。制定本规程的目的，是在总结杭州市日照分析经验的基础上,吸取兄弟城市在这方面的一些成功做法，在城市建设用地越来越紧张的情况下，确保居民基本的居住条件与生活环境，经济、合理、有效地利用土地和日照资源，统一日照分析的内容、深度、操作方法、词解含义等，以提高日照分析的科学性、准确性和适用性，实现社会效益、经济效益和环境效益的统一。由于缺乏全国性的日照分析技术规范的参照，本规程以国家城市居住区规划设计规范GB50180-93(2002年版）中有关住宅日照标准的规定为依据，结合杭州市近几年来日照分析的具体实践和省内其他城市日照分析的实际情况而制定.1。2本技术规程适用范围。适用地域范围为浙江省城市总体规划或县市域总体规划确定的城镇规划建设用地范围,包括该范围内的农居等建设工程；规范对象为日照分析行为，包括日照分析的标准、主朝向、分析参数、操作方法和分析报告的内容深度等。1。3本技术规程日照分析所适用的范围：1.3。11。3。2列举了必须进行日照分析的两种典型情况。在日照分析实例中，由于产生遮挡和受到遮挡的建筑均有现状、拟建、规划之分，情况比较复杂，超过相应高度的其他工程以及山体等也要作为遮挡物参与分析，需要进行日照分析的情况也是种类繁多，但一般而言，委托日照分析的项目多为拟建建筑,因此，进行日照分析的行为主要可概括为该两条所列举情况。1.3.3对于已受到高层建筑遮挡的分析对象，其原有日照可能从方位角取得,在这种情况下，按日照间距控制叠加多、低层建筑与其的间距可能会影响其原有日照，故需进行日照分析。1.4该条列举有例外情况，当两幢东西朝向的低、多层住宅平行布置，且长度较长时，按常规的日照间距控制可能难以满足日照标准，但一般仍不作日照分析。2、术语2。1日照分析的定义.对日照分析有各种各样的定义，至今没有一种权威的说法。本条结合杭州市近几年来的日照分析实践，从日照分析的适用范围、日照分析报告的作用等方面对日照分析的概念作了一个大致的界定。2。2日照分析只针对有日照时间要求的建筑,包括现状、拟建和规划等各个阶段的建筑，无日照要求的建筑不做日照分析，2。32。4目前较多城市将参与日照分析的建筑关系划分主体与客体关系，为了便于理解，本规程简明为遮挡建筑与被遮挡建筑。2.5应用计算机对日照遮挡关系涉及到的建筑进行建模是日照分析的基础工作。2。6由于建筑朝向、平面布置的多样性及地理位置的关系，分析对象获取日照的方向具有选择性，不可能也无必要在所有方向均获得日照，因此，在日照分析中就必须确定一个或数个日照主朝向。2。72.8分析对象的主朝向立面由外墙窗台面、阳台栏杆面、凸窗面等多种建筑结构组成，不同的立面位置日照条件各异，为使日照分析客观真实，必须科学合理地确定一个布置日照分析采样点的立面作为日照基准面。2。9事实上存在”日照要求”、日照标准时间”等多种称谓，本规程统一采用”日照标准这一概念。2。10一般采用具有气象学意义的农历节气日,如寒冷的大寒日、日照时间最短的冬至日.2。11处在该时间段内的日照为有效日照，而处在该时间段外的日照被认为无效。2.12相对于标准时间而言。某地真太阳时12:00时太阳位于该地正南位置，且将上、下午的日照时间等分，上、下午棒影严格对称.2.13对空间某一点进行日照分析是日照分析软件的一项基本功能.迄今为止的所有日照分析软件，均是通过采点分析来实现各种分析方法，如：沿线分析通过在线上采点、区域分析通过在面上采点、满窗分析通过在窗台左右两个端点的采点等等。2。14采样点一般等距离布置,其间距可人为设定，间距越小,分析结果越精确,但计算量也会相应增大，从而影响计算速度。2.152。18为四种常用的日照分析方法。前者主要用于建筑轮廓线或窗台沿线的日照分析，而后三者一般用于面域分析，在进行建筑总平面布置、设计方案调整时使用较多.2.19测试高度反映采样点的空间位置，对分析结果影响较大。一般而言,当某一采样点通过高度角获取日照时，其日照时间会随测试高度的提高而相应增加.2.20时间间隔可人为设定，其对日照分析结果的影响主要有两个方面：时间间隔与分析结果的精确度一致；日照中断时，如时间间隔大于中断时间则分析结果连续，若时间间隔小于中断时间则中断点前后的日照时间分属两个不同的时段。2.21城市居住区规划设计规范GB50180-93和住宅设计规范GB50096（2003年版）所称的中高层和高层住宅是指7层及7层以上的住宅，高层民用建筑设计防火规范GB50045-95规定的高层民用建筑是指10层及10层以上的居住建筑（包括首层设置商业服务网点的住宅）和建筑高度超过24m的公共建筑.综合考虑上述规定，并考虑标准实施的可操作性,本规程所称的高层建筑内涵界定为建筑高度超过24米的各类建筑。”建筑高度采用高层民用建筑设计防火规范GB50045-95中的概念，是指建筑物室外地面到其檐口或屋面面层的高度,屋顶的水箱间、电梯机房、排烟机房和楼道出口小间不计入建筑高度。2.22参照住宅设计规范GB50096（2003年版）的有关规定。由于住宅功能的日趋多样化及使用的灵活性,书房、餐厅、活动室等也应作为居室。3、基本规定3.1一般规定3.1.1目前市场上日照分析软件种类繁多，较多设计单位也用盗版软件做分析,因此，对日照分析应用软件及其鉴定部门做出相应规定很有必要。3.1.2考虑到日照分析的技术要求及各地规划编制技术力量的现状，本条规定承担日照分析的机构一般应当具备城乡规划编制资质；由于目前尚无规划咨询机构的资质认证制度,规划咨询机构要从事日照分析应取得当地规划行政主管部门的认可。为了强化日照分析的技术责任，本条还对日照分析的人员执业资格作了规定。3.1。3建筑设计是一个不断调整完善的过程，从方案设计、初步设计到施工图设计，任何后一个阶段的设计都有可能对前一阶段的设计进行修改,而任何涉及建筑位置、平面布置、建筑高度的修改都可能影响日照分析结果。3.2日照标准3。2.1根据城市居住区规划设计规范GB5018093（2002年版）及民用建筑设计通则GB503522005确定，并按使用功能的不同分为两大类。非居住用地内的酒店式公寓一般属公建性质；非居住用地内的集体宿舍通常处在单位或企业用地内，其用地性质与所处的单位或企业的用地性质相同,其土地获取方式、土地使用成本及土地开发效益等均与居住类用地不同，一般不做日照分析。3。2.2与日照分析对象的分类相对应,日照标准也分为两大类，第一类为居住类：1、根据老年人居住建筑设计标准GB/T503402003，指专为老年人设计，供其起居生活使用，符合老年人生理、心理要求的居住建筑，包括老年人住宅、老年人公寓、养老院、护理院、托老所等，而现在居住着老年人的普通住宅不是老年人居住建筑。2、浙江省属类气候区，住宅建筑的日照标准在城市居住区规划设计规范GB5018093(2002年版）中已有明确规定。3、参照住宅设计规范GB50096（2003年版）确定.4、一般公寓式住宅的功能居室为平面式布局，而独立式、联排式农居的功能居室为上下垂直式布局,而且单套住宅内基本上是2层及2层以上,为这类农居有一定的居室达到日照标准，故作此规定。5、参照城市居住区规划设计规范GB50180-93（2002年版）规定。3.2。3日照标准的第二类为文教、卫生类：1、参照城市居住区规划设计规范GB5018093(2002年版）及民用建筑设计通则GB503522005确定。2、根据中国城市规划设计研究院规范办公室和城市居住区规划设计规范编制组的回复意见，城市居住区规划设计规范GB50180-93（2002年版）关于公共服务设施各项目的设置规定（附表A。0。3）中托儿所、幼儿园活动场地应有不少于1/2的活动面积在标准的建筑日照阴影线之外，其中”在标准的建筑日照阴影线之外”是指冬至日3h等时线之外.3。2。43。2。5参照城市居住区规划设计规范GB5018093（2002年版）有关旧区改造的日照标准确定。3、参照城市居住区规划设计规范GB5018093（2002年版）及中小学校建筑设计规范GBJ99-8确定。4、参照城市居住区规划设计规范GB5018093（2002年版）及民用建筑设计通则GB503522005确定。3。2。6根据城市居住区规划设计规范编制组的回复意见,城市居住区规划设计规范GB50180-93(2002年版）7。0。4.1（5）条款”组团绿地的设置应满足有不少于1/3的绿地面积在标准的建筑日照阴影线范围之外的要求，并便于设置儿童游戏设施和适于成人游憩活动.”其中在标准的建筑日照阴影线范围之外是指相应日照标准的等时线范围之外，即大城市应是大寒日2h等时线，中小城市是大寒日3h等时线的要求。3。3日照主朝向3.3。1本条为一般规定。在实际操作中，当一个居室既有主朝向窗户,又有次要朝向窗户时,如主要朝向窗户不满足日照标准，则次要朝向窗户的日照情况在规划审批中也有一定的参考作用。3.3.2文教卫生类分析对象布置相对灵活，平面形状复杂多样，与建筑朝向的关联性并不确定,除受到用地条件的严格限制外，一般将主要功能朝南布置。为操作方便，作本条规定。3。3.3确定居住类分析对象的日照主朝向主要从以下三个方面考虑：正南或偏南朝向优先;主要功能居室的朝向优先；方便操作.在制定杭州市建设项目日照分析技术管理规则时，也有意见认为应该以日照较好的朝向为日照主朝向，但在日照分析实例中，日照较好的朝向会因周围建设的发展而改变，故未采纳。3。3.4规定一套住宅只有一个主朝向，主要是为了操作方便，并尽量减少对周边建筑布置的限制.3.3。5从窗地面积比考虑，前者居室面积较小，一般一个窗户就能满足日照要求,而后者使用面积较大,人流集中，窗地面积比较高,各窗户均有日照、采光要求.3。4日照基准面的确定3。4.13。4。7条文规定了几种常见的窗台、阳台及外廊的日照基准面.由于住宅的窗台、阳台种类繁多,不可能将其一一列举。对于在实际操作中遇到的造型比较复杂的窗台或阳台，可由日照分析机构自行确定其基准面，并报规划主管部门同意。对于极个别缺乏普遍性的窗台或阳台做法，也可作个案处理.日照基准面的确定应科学合理，应确保基准面上的日照时间准确真实，并与日照间距的计算口径基本一致。3。5日照分析参数的确定3.5.1为正确反映城镇与太阳的位置关系，日照分析所采用的地理位置理论上应为城镇规划用地形态几何中心的经纬度。但为方便起见,一般采用国家有关部门公布的该城镇的经纬度。3.5。23。5.3城市居住区规划设计规范GB50180-93(2002年版）已有明确规定，为了能客观地反映当地的太阳位置，使建筑日照分析更合理,在此强调采用真太阳时,。3.5。4国家规范对此并无明确规定,但在实际操作中，除采用冬至日1h日照标准时要求连续日照外，一般采用累计日照时间。为达到一定的日照效果，有的城市(如杭州）对累计时段有明确要求，通常的做法是，如采用大寒日2h日照标准，则适当限制日照时间段的数量。3.5。5时间间隔过大会影响分析结果的精度，而过小则会增加计算量，从而影响分析速度。3。5。6制定本条规定主要是为了使采样点均匀分布，并能取到窗台的两个端点。3.5。7窗户计算宽度及测试高度1、窗户宽度越宽，越难满足日照标准,确定一个合理的日照分析计算宽度很有必要。2、窗台设计高度各种各样，为操作方便及分析结果公平，应统一采用标准高度.4、操作程序4。1被遮挡建筑和遮挡建筑4。1。1被遮挡建筑的确定.根据对外省一些城市的了解,确定被遮挡建筑范围的方法多种多样，如规定范围半径、规定建筑高度系数等。为使日照分析结果全面、准确并具有前瞻性，被遮挡建筑应包括处于各个建设阶段的分析对象,其中待建是指已取得建设工程规划许可证但尚未开工建设;”拟建是指方案设计已批准但尚未取得建设工程规划许可证；规划地块是指已有详细规划或者已取得规划设计条件但尚未进行方案设计的建设项目。4.1。2遮挡建筑的确定：1、在日照分析工作中，确定遮挡建筑是非常关键的一个环节，直接影响到计算结果.由于建筑分布及建筑高度的复杂性，可以确定遮挡建筑范围的两侧边界，但难以明确具体的遮挡建筑范围，一般通过调查可能产生遮挡的建筑的高度，并逐个进行阴影分析的方法确定遮挡建筑.2、遮挡建筑也应包括处在各个建设阶段的建构筑物。山地环境下还应包括山体的遮挡.3、在一些早期建成的住宅中，底层设置围墙的情况比较普遍，有些围墙与住宅距离较近、高度较高,对底层住宅的日照影响较大。本条主要针对上述情况就围墙作为遮挡物的条件做出相应规定。4、在一些建筑设计单位所做的日照分析项目中，本条所列举的构配件在作为遮挡建筑建模时被有意无意地忽略,从而影响了分析结果的准确性。为避免上述情况，强调遮挡建筑建模的完整性很有必要.4。2建筑建模4.2。1在明确了遮挡建筑和被遮挡建筑后，一般先对建筑的主体结构进行建模，然后对遮挡建筑可能产生遮挡的附属结构进行建模。4.2.2遮挡建筑的模型应相对全面完整,南面不产生遮挡的阳台、雨篷等附属结构可简化处理，不需要进行分析的窗台也可省略。4。2.3不对其他建筑产生遮挡的被遮挡建筑，只需对产生自身遮挡的附属结构进行建模,设置分析窗台，其他建模过程及模型实体可适当简化.许多被遮挡建筑同时也对其他建筑产生遮挡,既是被遮挡建筑,又是遮挡建筑，这时要求建筑建模应更加完整准确。4。2。4建模的有关要求：1、对建筑主体建模的一般要求与操作过程。2、对日照计算窗台设置的技术要求。35、明确了建筑附属结构、屋顶及屋顶突出物建模应包括的具体内容，由于这些结构或构件的种类繁多，造型各异，本规程不可能一一列举。但大量的日照分析案例证明，在某些情况下，上述结构或构件对日照分析结果的影响是决定性的，因此，不能遗漏.6、现在的建筑形式和风格趋于个性化、多样化，有些建筑的外形结构比较复杂，给日照分析的建模工作带来较大的困难。采用相近或相似的模型来替代造型复杂建筑结构，可简化建模过程，提高工作效率。7、建模的冗余数据以及相邻建筑体块的包容和交叉会影响计算机对建筑模型的识别而导致计算的错误.4。3日照分析方法4.3。1为便于规划管理部门决策,日照分析结果必须对不满足日照标准的现状被遮挡建筑进行建设前后的比较分析,以明确其受影响程度.4.3。2为简化日照分析过程,并确保分析结果公平合理，对于处在相同的拟建建设阶段的相邻建设项目，虽然委托日照分析的时间有先后，但一般情况下不做建设前后的比较分析。4。3。3被遮挡的规划地块由于缺乏规划总图和单体设计，有模拟方案只能对外轮廓做沿线分析，无模拟方案只能做多点区域分析或等时线分析。凡已取得规划设计条件，但未进行方案设计的分析客体，均视作规划地块。4.4规划地块的日照分析4.4.1在规划管理中，先建地块占用相邻的后建地块的日照资源，从而影响其土地使用效益的现象比较普遍。为尽可能地避免相邻地块因开发建设时序不同而造成的日照资源、土地开发强度的分配不公,作本条规定.4。4。2根据各地的规划管理技术规定确定规划地块应满足日照标准要求的规划控制线的退界距离，如果相应日照标准的等时线未超过北侧日照要求控制线,则北侧规划地块建筑在不考虑自身遮挡的情况下能满足日照要求.4.4.2南侧为规划高层地块应根据各地的规划管理技术规定确定模拟方案参与分析,保障其规划的开发强度。4.4。4东西两侧为规划高层地块,由于拟建和规划建筑两者相互影响,模拟方案较为复杂，应根据各地的规划管理技术规定合理布置。4.4.5本条规定主要是从以下两个方面考虑：规划地块的日照分析结果达不到规划审批的深度要求；模拟建筑的总平位置、平面设计和建筑高度存在很大的不确定性。
