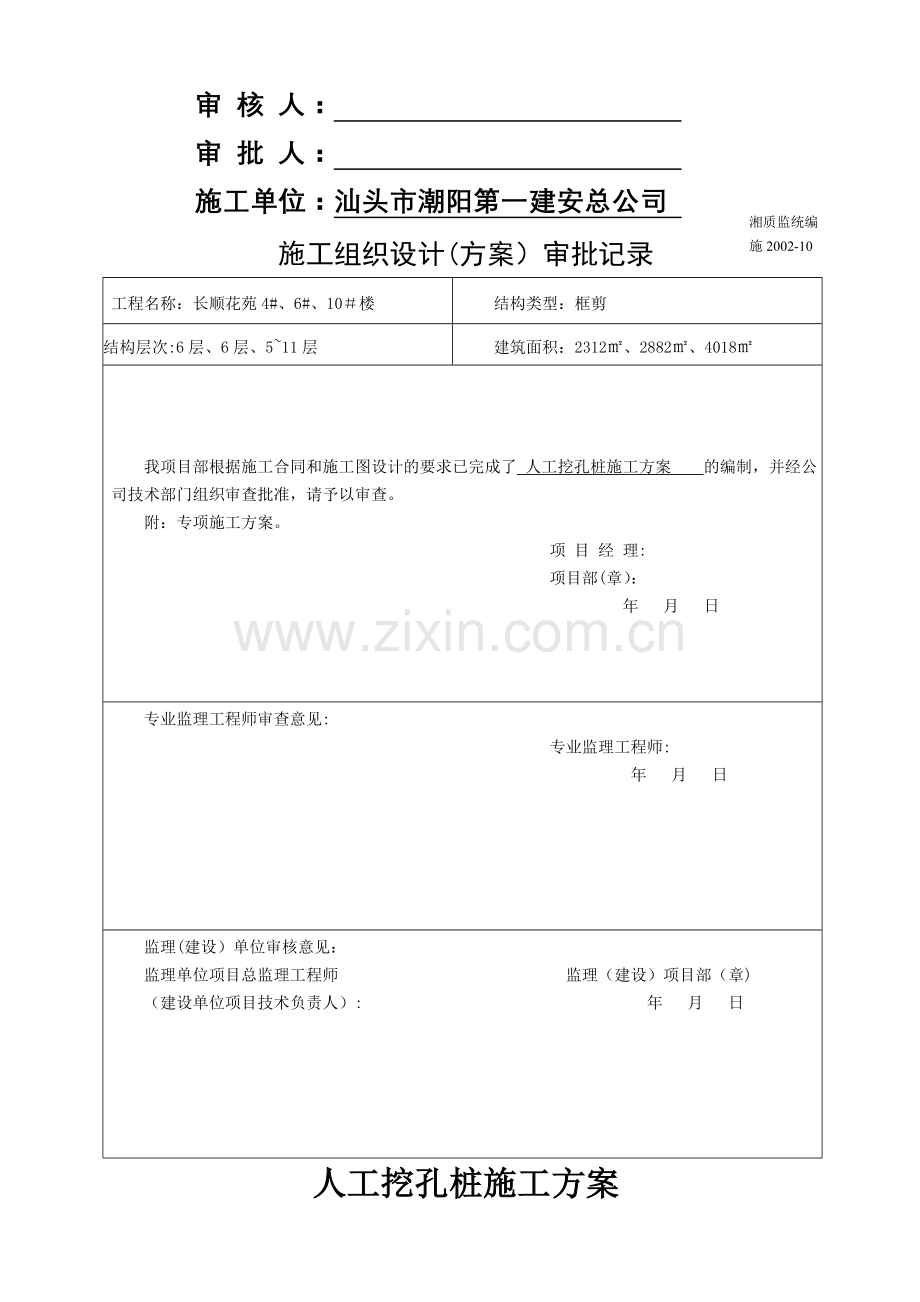

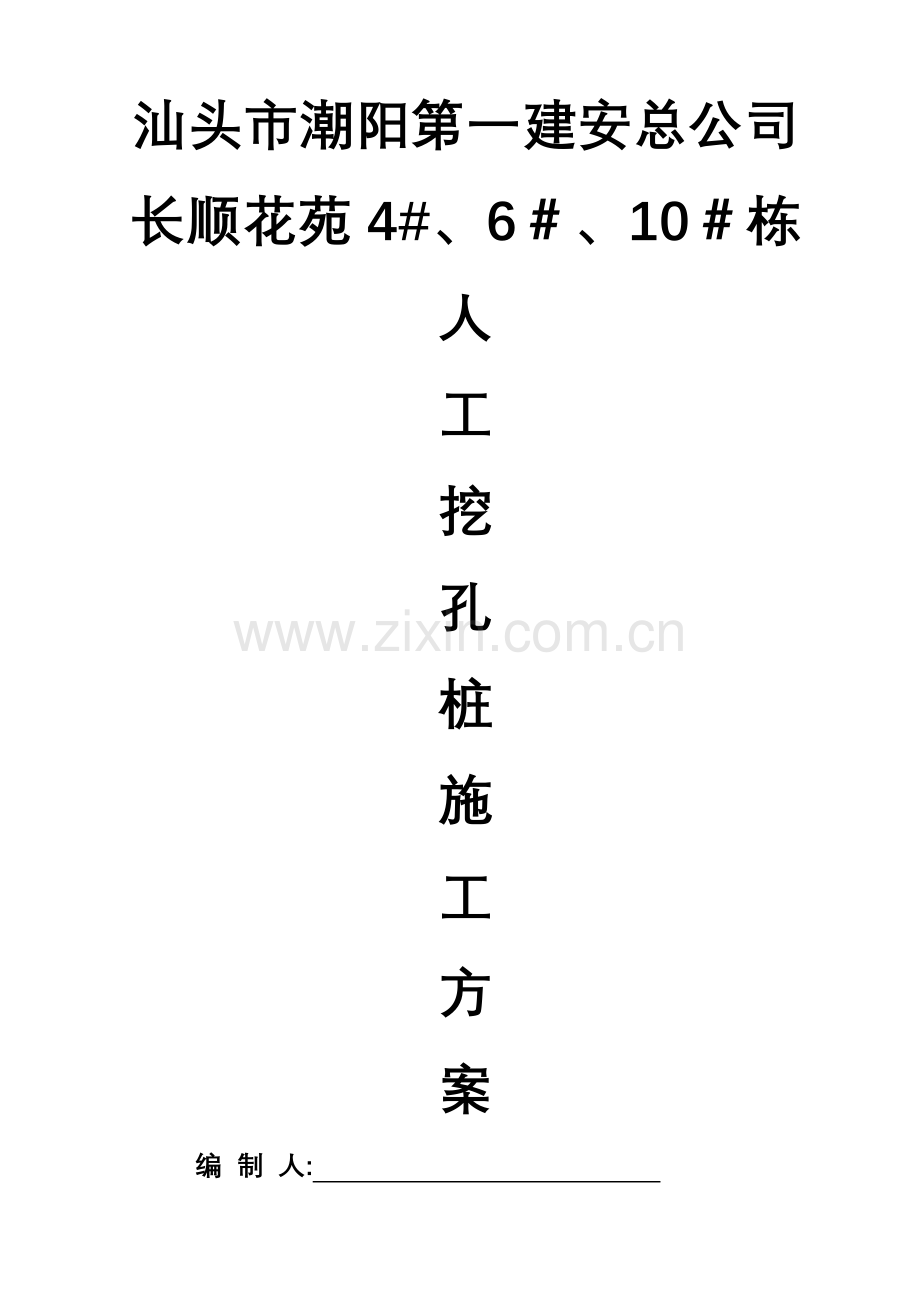

汕头市潮阳第一建安总公司长顺花苑4#、6、10栋人工挖孔桩施工方案编 制 人: 审 核 人： 审 批 人： 施工单位：汕头市潮阳第一建安总公司 湘质监统编施2002-10施工组织设计(方案）审批记录工程名称：长顺花苑4#、6#、10楼结构类型：框剪结构层次:6层、6层、511层建筑面积：2312、2882、4018我项目部根据施工合同和施工图设计的要求已完成了 人工挖孔桩施工方案 的编制，并经公司技术部门组织审查批准，请予以审查。附：专项施工方案。项 目 经 理:项目部(章）：年 月 日专业监理工程师审查意见:专业监理工程师:年 月 日监理(建设）单位审核意见：监理单位项目总监理工程师 监理（建设）项目部（章)（建设单位项目技术负责人）: 年 月 日人工挖孔桩施工方案一、工程概况与施工条件1、工程概况：本工程为湖南长丰投资开发有限公司开发的长顺花苑工程第三标段，本工程位于衡阳市高新区第14号街区03号地块。衡阳市迪尔建筑设计公司设计，核工业衡阳第二地质工程勘察院勘察，汕头市潮阳第一建安总公司施工。本工程4栋,框混结构，6层，建筑面积约 2312；6#栋，框混结构，6层，建筑面积2882；10#栋，框混结构，511层，建筑面积4018；总建筑面积9212。本工程均采用人工挖孔桩，桩径为900mm、1100 mm、1200mm；其中4#、6楼桩身砼强度均为C25,10楼桩身砼强度为C30；桩端持力层为中风化岩。 2、施工条件：本工程位于市高新开发区内，场地平整，交通运输方便.3、地层岩土：土壤从上至下分为：第一层为素填土，第二层为淤泥，第三层为粉质粘土，第四层为强风化粉砂质泥岩，第五层为中风化粉砂质泥岩.4、地下水：场地地下水对混凝土结构无腐蚀性;对混凝土结构中的钢筋无腐蚀性；对钢结构具弱腐蚀性。施工水电：水电均已到场地，可满足施工需要。二、施工组织部署该桩基础工程的施工任务由湖南拓展建设工程有限公司承担,为树立公司形象,我司将其定为重点工程。由公司经验丰富的项目经理担任该职，下设施工员、安全员、材料员、质检员，另配专业电工、机修人员上岗操作。实行项目经理负责制，工程进行统一指挥、协调平衡。接受业主、质监、监理、设计等部门的监督.桩基质量管理组织机构框图项目经理部质管领导小组组长：陈金顺（项目经理）材料员施工员安全员质检员预算员 班 组 长三、施工工艺流程及施工进度计划测量定位验槽开挖第一节桩孔土方支模浇灌第一模护模循环上述开序在第一模护壁上二次投测标高及桩位十字轴线开挖至持力层扩底形成设计的扩大头 钢筋笼制作定位复核砼连续浇灌安放钢筋笼灌柱砼至设计标高桩基检测清理虚土、排除孔底积土1、施工程序2、护壁施工本工程桩基土方开挖时，自然地面与正负零基本持平,在桩孔定位后，用红砖砌筑护筒高于自然地面0。5米,便于挡水和定位。护壁采用组合式钢模板拼装而成，拆上节支下节，循环周转使用.模板间用铁丝连接，不另设支撑，方便浇灌砼和下一节挖土操作。砼强度达到1Mpa才能拆除模板。必要时采用外加剂。3、挖孔方法现场安排68名民工，分成34个小组，每天每组人员挖一模（每模1米)。施工顺序应从西往东挖，灌注砼也应从西往东依次灌注。整个场内设2个桩孔为降水井进行降水，孔口地面沿北向设置好排水系统，防止积水向孔内回灌.班前和施工过程中，随时检查手动摇车各部件是否牢固、灵活；支腿是否牢固稳定;挖土由人工从上到下逐层用锄头进行，遇到微风化岩时，采用凿岩机破碎，每天班前应将积水抽干.扩底时，采取先挖桩身圆柱体,再按扩底尺寸采用湿式作业法凿岩.废碴装入吊土箕内运出去。遇到有建筑垃圾和生活垃圾等物时，因为该土层存在异味和大量塑料制品，先进行换气，然后从中间向下开挖200至300mm深，再向四周开挖，逐层挖到一模深度。遇到有大块障碍物架空等时,先将大块障碍物凿成小块运出,其周围架空地方用小状物块填补用低强度砼固结，然后支模浇灌砼,待有一定强度时再往下挖.4、单个钢筋笼重量比较重,采取在桩孔周边制作,钢筋笼采用吊车安放笼子，用吊钩保持钢筋笼的标高、垂直度和保护层正确。5、砼浇筑考虑到施工场地限制，为保证工程质量,我公司决定采用商品砼，输送泵运送砼，桩孔内的砼分层振实，浇灌到扩底部位顶面，随即振捣密实，再分层浇筑桩身，直至桩顶。在砼初凝前抹平整，避免出现塑性收缩裂缝或环向干缩裂缝。 四、质量保证措施1、质量管理措施1）建立项目质量保证体系，项目技术负责人负责整个工程质量的现场管理，施工员负责质量跟踪控制，质检员负责质量跟踪检查。2)严格制度:材料进场及试验检查，图纸会审和技术交底，施工方案及技术措施的制订和落实，施工计量及检查质量验收.3）正确处理进度与质量的关系，确定工程一定验收合格。2、保证质量技术措施1）经常复核桩位和轴线，确保桩位准确。做好第一模后要将轴线对称点描在护壁上，灌注砼前将桩顶标高测到每一根桩孔内壁上.2)每挖13m要用吊锤检查桩的垂直度，以便及时修正重直度和桩径。3）遇架空时用低强度砼将其填充待有一定强度时再往下挖。4）砼采用商品砼。5）钢筋笼制作必须按图施工，做好后应进行验收，然后写出书面申请，由现场监理复验，钢筋笼保护层厚取60mm。6）入岩要按设计要求的尺寸做,并按规定取岩送检。7）钢筋笼顺在现场制作,用施工塔吊安装笼子,笼子放入洞内后钢筋标高要比桩顶标高高出45d.8）施工中应对成孔、清碴、放置钢筋笼，灌柱砼进行过程检查。五、安全保证措施安全目标:施工现场安全合格率100%，加强安全管理与安全防护，确保无任何机械、消防及人员伤害事故。1、 安全保证体系加强安全管理，牢固树立“安全第一的思想。项目经理负责整个安全的现场管理，技术负责人负责安全措施的落实,安全负责安全跟踪，班组人员负责安全措施的实施.2、 保证安全管理措施1） 施工用电线路采用“三相五线制”，每一用电设备应安漏电装置，实际一机一闸做好接地接零保护工作，主要线路应采用架空形式。2） 严禁酗酒，未戴安全帽、赤脚、穿高跟鞋以及与施工无关人员不得进入施工现场.3） 工地设专职安全员一名，督促工作做好防护措施,实际一井一盖的安全防护。4） 场内四周要修明沟，坡度由南向北放坡，要保证抽出的水和地表积水能流进明沟中，明沟的水向北流进集水坑。专门设一台抽水机将集中坑的水抽到城市污水排放系统中。5） 手动摇车的绳子要用细钢丝绳，并经常检查更换，保证上下井内人员的生命安全。6） 保证洞内的空气畅通，若孔内空气浑浊要及时向洞内送风.7） 严格安全责任制，将安全职责落实到人，使其有章可循，职责明确。六、主要机具使用计划实行人机固定，机械使用保养责任制,主要机械设备如下：计划投入本工程的主要机具设备序号机械设备名称单位数量1钢模副832电动葫芦台403电焊机台14凿岩机台205风炮机台66氧割设备套17斗车辆28潜水泵1。1KW台30
