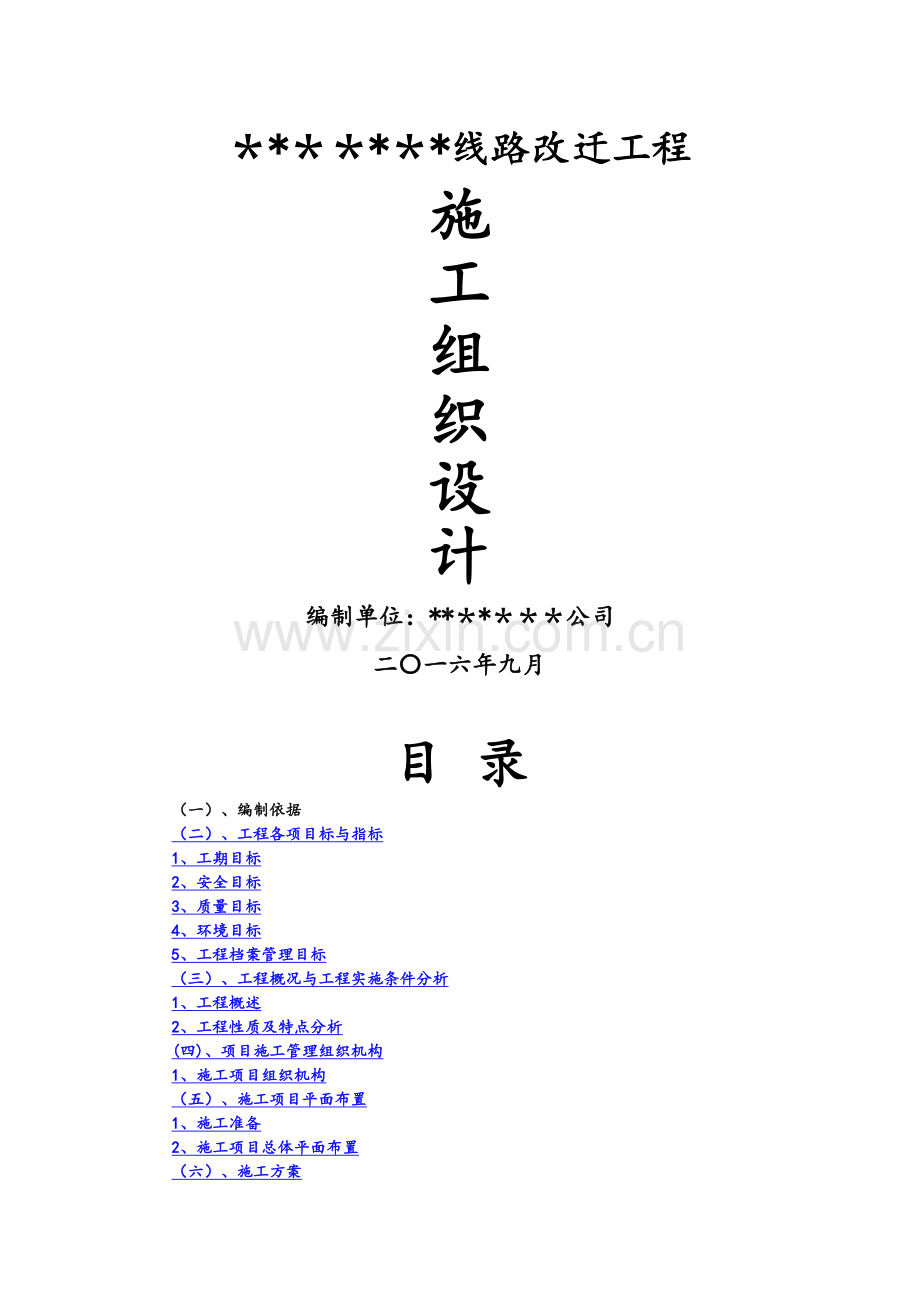

*线路改迁工程施工组织设计编制单位：*公司二一六年九月目 录（一）、编制依据（二）、工程各项目标与指标1、工期目标2、安全目标3、质量目标4、环境目标5、工程档案管理目标（三）、工程概况与工程实施条件分析1、工程概述2、工程性质及特点分析(四)、项目施工管理组织机构1、施工项目组织机构（五）、施工项目平面布置1、施工准备2、施工项目总体平面布置（六）、施工方案1、施工技术和资料准备2、施工力量配置计划3、主要施工机具选择、施工机具需求计划4、主要工序和特殊工序的施工方法5.施工成本控制措施（七)工期及施工进度计划1、工期目标3、工程综合进度保证措施4、主要施工设备材料供应计划（八）、物资管理1、物资的交接6。2开箱检查工作6。3物资入库管理（九）、质量管理保证体系及技术措施1.质量目标、管理组织机构及职责2、 质量管理措施3、质量检验及施工过程控制4、原材料及主要设备管理措施5、关键工序的质量控制措施6、质量管理及检验的标准7、质量保证技术措施8、质量保修措施(十）、安全管理保证体系及技术措施1、安全目标承诺、安全管理组织机构2、安全管理主要职责、安全管理制度3、安全组织技术措施、实施方案、考核办法、管理方法4、 重要施工方案和特殊工序的安全过程控制（十一）、文明施工、环境保护措施1、安全文明施工及环境保护目标2、环境因素分析、及控制措施3、安全文明施工标准化措施（十二）、农民工工资支付预案（十三）、计划、统计和信息管理（十四）、工程协调1、参建方协调工作2、外部协调工作附表一 拟投入本项目的主要施工设备表附表二拟投入本项目的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五 施工总平面图（一）、编制依据1、本工程招标文件2、与本工程有关的国家规范和行业标准；3、国家颁发的现行电气安装和建筑工程施工及验收规范;4、 国家电网公司输变电工程达标投产考核办法（2005年版)； 5、电力建设工程质量监督检查典型大纲（火电、送变电部分)；6、工程建设标准强制性条文（电力工程部分、建标）；7、电力建设工程施工技术管理导则；8、建设项目环境保护设施竣工验收管理规定；9、电力建设安全健康与环境管理工作规定;10、 国家电网公司输变电工程安全文明施工标准化工作规定（试行）;11、电气装置安装工程质量检验及评定规程；12、110500kV架空输电线路施工及验收规范50233-200513、电力建设安全工作规程第2部分：架空电力线路部分DL 5009.22013；14、国家电网公司基建安全管理规定国网（基建/2）173-2014；15、公司质量、职业安全健康与环境管理体系指导书（二）、工程各项目标与指标1、工期目标本工程工期目标为：50日历天。计划开工日期：2016年9月25日计划竣工日期：2016年11月23日2、安全目标本工程的职业健康安全目标：2。1 不发生重伤事故；2。2 不发生重大未遂事故；2。3不发生因施工引发的一般电网、设备事故；2。4 不发生一般机械、设备、火灾、交通事故；2.5未遂事故、记录事故（合计）年控制在三次以内；2.6不发生一般机械、设备、火灾、责任交通事故;2.7 因施工引发的一般电网、设备事故0次;2。8人身轻伤事故0次. 3、质量目标我公司的质量目标：3.1 产品符合国家法律、法规的规定，符合技术标准、设计文件规定，满足合同要求;3.2送电线路工程合格率100 ,优良率98；基础工程施工质量达到合格，观感质量符合要求;3.3工程达到达标投产的要求；本工程的质量目标：土建部分分项工程合格率100，单位工程优良率98，观感质量得分率99。安装部分分项工程合格率100,优良率98，竣工验收合格率100%.4、环境目标本工程的环境目标：4。1不发生环境污染事件;4.2天然植被损坏、土石方开挖不超过工程占地范围;4。3施工挖、填土方及时修复，防止水土流失；4。4固体废弃物实行分类管理，并及时清运；5、工程档案管理目标真实完整，与工程进度同步形成，统一标准，按期整理归档,符合国标要求。（三)、工程概况与工程实施条件分析1、工程概述本工程为*线路改迁工程,本次项目包括杆塔基础、钢管杆组立、导线架设及光缆架设等施工内容.2、工程性质及特点分析2。1、地理环境地理位置：本工程施工地点位于西宁市城东区,现场交通便利。工程地质条件:施工现场场地较为平坦. 2。2工程特点本工程钢管杆基础为灌注桩基础基础开挖时应注意地下水及现场地质情况和线路走廊的交叉跨越情况。(四）、项目施工管理组织机构1、施工项目组织机构1.1施工现场组织机构为减少管理层次提高工作效率，实行项目部直接调遣、组织施工队伍施工的一级管理模式。组建:“*公司施工项目部”。按照项目法管理要求现场设立各个部门，组织施工，实行项目经理负责制，信守承诺,全面履行合同规定的各项义务和责任。施工现场组织机构详见组织机构图项目副经理项目总工：技术管理安全管理质量管理土建施工队：安装施工队调试队项目经理施工现场组织机构图2、人员及部门职责2.1职责：A.项目经理职责1.贯彻落实国家有关质量、环境、职业健康安全的政策、法律、法规和指令。贯彻实施公司管理方针和管理目标与指标，实施并持续改进质量、环境、职业健康安全管理体系。2。严格执行合同文件各项条款，加强上下、内外关系的沟通,合理组织施工,保证工程质量和工期，代表公司向顾客作出承诺.3.对本工程的施工进度、工程质量及各项工作的执行情况进行监督检查，确保各项工作的正常有效运行。4。及时参加建设单位组织的各种会议，配合组织好开通、验收、维护和交付工作.B。项目副经理职责1.贯彻实施公司质量方针和质量目标，严格执行公司颁布的管理手册和程序文件，对工程施工质量负责.2.对项目经理负责,加强上下、内外关系协调，合理组织施工力量,保证工程质量和工期。3。协助项目经理对工程的施工进度、工程质量及质量体系执行情况进行监督检查,参加组织安全生产、工程质量大检查，确保施工安全和质量体系的有效运作。4.负责召开安全生产、质量分析会，负责对安全质量问题的审定和改进措施的检查、落实,配合建设单位组织好工程验收、开通交付工作.C。总工程师职责1.确保项目部质量、环境、职业健康安全管理体系正常运行，认真履行管理承诺，贯彻实施管理方针、目标和指标。2.认真组织贯彻实施国家、上级、行业、地方法律法规和公司管理体系有关要求,并对其实施情况进行检查、监督和指导。3.组织落实项目部质量、环境、职业健康安全方针、目标、指标，并监督检查实施，对其管理范围负分管领导责任.4.对施工过程质量、环保、安全技术措施进行监督检查和指导，对违章行为和作业有权制止、纠正和整顿.5.协调与质量、环境、职业健康安全管理体系有关的外部事宜。D。各专业施工技术部职责1。在总工程师的领导下，负责技术措施的贯彻执行、参与施工图会审并组织施工现场线路复测工作.2.主持日常技术管理工作、对下发技术资料进行核审并负责下发施工一线。3.负责编制施工手册等有关技术资料。4。负责现场施工的技术指导及新技术、新工艺的开发及使用并进行现场技术监控,以保证工程质量。5.协助安全质量科进行现场的质量、安全检查，负责提供相应的技术、质量标准.6。负责现场各施工环节的质量检验工作、及时下送混凝土试块等样品，进行有效的质量实验。7.对施工现场的文字性资料进行收集并存放，以备竣工验收时使用。8。对领导安排的其他工作落实到位.E。安全质量部职责1.在项目部领导的领导下,负责本部的全面管理工作。2。严格执行党和国家有关质量、职业健康安全管理的法律法规和公司的各项规章制度.3.组织质量、职业健康安全管理人员学习体系文件、施工标准、规范、细则,提高职工业务素质。4.深入施工现场，了解施工不稳定因素,掌握工程安全和质量情况，搞好定期、不定期安全质量大检查。5。组织伤亡事故和工程质量事故的调查分析和处理工作.6。组织推广先进的质量、安全管理方法,提高施工管理水平.7.认真执行全面质量管理,开展QC小组活动。8。参与组织特殊工种的考核和上岗人员的验证工作，并及时上报各种资料。9。搞好与其它部室的协作。10.完成领导交办的其它工作。F.物资设备部职责1。负责贯彻执行上级领导的各种指示精神，根据施工计划进行管理，并组织落实。2。负责物资日常管理工作，对部门业务和职能的实施进行分工、检查和监督。3.负责本部门管理体系的正常运行。4.组织执行公司采购控制程序、进货检验程序、进货检验和试验程序和搬运贮存程序的贯彻与实施,杜绝不合格材料、设备进入现场。5。负责对项目物资的采购、保管、运输的工作进行组织和指导，提供合格供应商和物资采购的指导价。J。综合办公室职责1。在项目经理的带领下，负责项目部综合性的日常工作。2。认真学习贯彻党和国家的方针、政策、法规及上级的决定指示,积极宣传贯彻质量、环境、职业健康安全的法律、法规，提高全体员工满足顾客要求的意识。3。负责文书管理，内外沟通、接待、职工培训计划、日常生活管理、收集职工提案、车辆管理及节能降耗的管理.4。参与质量、环境、职业健康安全管理体系有关的其它活动，配合各职能部门完成好施工任务，履行相应的职责。H。环境保护部职责1.负责编制施工期环保措施和分项施工环保方案、并报地方环保部门审批后实施。2。负责对施工便道的修筑、砂石料场的选择进行申请报批。3.负责生产生活区废（污)水、固体废弃物的处理.（五）、施工项目平面布置1、施工准备1。1、本工程量大、工期短、各分项交叉作业多、质量要求高的特点，因此要合理安排施工程序，统筹安排土建与安装各专业的施工，搞好施工前的一切准备工作。根据工程进度计划、工程量及现场实际情况,在人员进场前作好临设工作，并组织好人力、物资及施工准备的进场工作。1.2、工程开工前，专业人员必须熟悉图纸并进行图纸会审,对设计中的一些重点、难点进行讨论研究，合理采用最佳的施工方案，密切配合土建施工，了解和掌握其他专业工程的施工进度及有关的施工工序,相互协作，相互争取时间。1.3、施工技术资料准备我公司已有定型的施工作业指导书,根据本工程的情况，我们将编制各道工序作业指导书补充件,供施工队各阶段使用。各道工序作业指导书补充件和技术交底文件在每道工序开工前编制出初稿，经审核批准后执行。1.4、施工人员及机械设备准备在进场前对所有参与施工的人员进行安全、质量等方面的培训，并进行体检，选拔曾参与过高海拔地区工程建设或身体素质较好的施工人员参与施工。机械设备方面优先选用施工效率高、性能稳定良好的设备，对所有机械设备提前检查、维修、保养，确保在施工中不发生大的机械故障。2、施工项目总体平面布置 2.1、按照国家电网公司输变电工程安全文明施工标准化工作规定,本着施工生产区与生活和办公区分开布置的原则,将施工生产临时设施布置在站区围墙外侧空场地上,生活区和办公区相对独立，相互之间由绿化带进行隔离布置；在进站道路与变电站进门交接处设置大门和提示牌;现场进行模块化布置：分为办公区、生活区、生产区、设备材料堆放区，各区场地及道路根据施工需要采用硬化处理。2。2、生活区布置：生活区和办公区相对独立，生活区内主要设置宿舍、厨房等；生活区采用水冲式厕所，设置用于排污的渗井并配备消防及卫生器具. 2.3、办公区布置：办公区内主要设置办公室、会议室、接待室等；办公区对面设置一个停车场，地面硬化处理,方便来往车辆停放。2.4、生产临建:由于工程工期较紧及对环境、文明施工等因素的综合考虑，将生产临时设施布置在预留场地上,主要有:施工临时总配电箱、机械修理场、搅拌站(砼搅拌机、砂浆搅拌机、水泥库、砂、石堆场等）、土建库房、电气库房、电气加工场地、钢筋棚（堆放、加工）等；施工现场设置临时厕所一座、现场项目部办公室及宿舍用彩钢房搭设. 2.5、施工现场总平面布置图附后 （六)、施工方案1、施工技术和资料准备1.1、工程开工前，专业人员必须熟悉图纸并进行图纸会审,对设计中的一些重点、难点进行讨论研究，合理采用最佳的施工方案，密切配合土建施工,了解和掌握其他专业工程的施工进度及有关的施工工序，相互协作，相互争取时间。1.2、施工技术资料准备我公司已有定型的施工作业指导书，根据本工程的情况，我们将编制各道工序作业指导书补充件,供施工队各阶段使用。各道工序作业指导书补充件和技术交底文件在每道工序开工前编制出初稿，经审核批准后执行.1.3、施工人员及机械设备准备在进场前对所有参与施工的人员进行安全、质量等方面的培训，并进行体检，选拔曾参与过高海拔地区工程建设或身体素质较好的施工人员参与施工。机械设备方面优先选用施工效率高、性能稳定良好的设备，对所有机械设备提前检查、维修、保养，确保在施工中不发生大的机械故障。1.4、在开工前由公司安监部及项目部逐级对参与施工的有管理人员及工人进行安全教育培训和考核,考核合格人员才能参与本项目的施工。2、施工力量配置计划为确保工期目标的实现, 我公司设立“*公司施工项目部”，代表公司全权负责本工程的一切施工管理，并安排项目经理，项目副经理,项目总工等管理人员，另外，还选择那些“有丰富输变电工程施工的、善于打攻坚战的、年富力强的、经验丰富的、外协能力强的人员组成了强有力的施工队伍，负责该工程的承建工作,项目部下设工程管理部门、3个施工队、1个材料站、1个运输队，统归项目部领导。3、主要施工机具选择、施工机具需求计划3.1主要施工机具拟投入工程主要工器具和机械设备表序号设备名称型号规格数量国别产地制造年份额定功率生产能力用于施工部位备注1模板矫正机1台江苏20131。5良好基础工程2GPS定位仪1套天津2014良好3全站仪GTS211B1台苏州2014良好4经伟仪苏光J2、J62台苏州2012良好5对讲机25部上海2014良好6螺纹丝杠式顶撑器150套四川2011良好7搅拌机JZC-2503台四川2014良好8电焊机2台上海2013良好9震动棒10台兰州20141。5kW良好10发电机2台常州2014120kW良好11钢模板、建筑竹胶板按需自制2016良好12电子称3台河南2015良好13打夯机4台兰州2014良好14抱 杆350*35032m6付四川2015良好铁塔组立15钢丝绳套各规格40付自制2016良好16起重葫芦3t20个陕西2014良好17元宝卡按需自制2014良好18起重滑车5t10个江苏2015良好19U型卸扣各规格按需自制2015良好20起重滑车各规格25个江苏2015良好21钻 锚10kN66个安徽2015良好22制动器3t67个河南2015良好23承托绳17。55m20根四川2015良好24链条葫芦各规格20个陕西2015良好25扭力板手10个四川2015良好26小滑车1t60个国产2015良好27帐 篷10套青海2016良好28导线放线轴架4组江苏2015良好架线施工29地线放线轴架6组江苏2015良好30断线钳20个河南2015良好31望远镜6个天津2015良好32接地摇表2个无锡2013良好33附件提线钩10块河北2015良好34导线放线滑车60个四川2015良好35光缆放线滑车单轮40个四川2015良好36地线放线滑车单轮30个四川2015良好37液压接设备200t2套河南2015良好38兆欧表55000V1块河北2015良好39旋转连接器 5t30个四川2015良好40钢地锚5t、 10t、15t30个自制2015良好41杉 杆9m按需自制2015良好42蚕丝绳1660m10根兰州2016良好43接地线不小于25m210组江苏2016良好44导线网套连接器与导线配套10个河北2016良好45光缆网套连接器配套光缆6个河北2016良好46导线卡线器配套导线10个四川2016良好47光缆卡线器配套光缆10个四川2016良好48张力放线机1套江苏2016良好49起重滑车1t、3t、5t按需自制2015良好50机动绞磨5t8台江苏2015良好51消防器材5套四川2016良好4、主要工序和特殊工序的施工方法4。1、输电线路施工1、 施工测量序号项目分类主要对策措施和施工方法1塔位桩及档距复核采用“全站仪与GPS卫星定位仪”相结合的方法进行塔位桩和档距值的复核。2转角桩角度复核利用全站仪或经纬仪，按“半测回或“全测回”的方法对转角度数进行复核。当塔位中心桩丢失时采用“交角法 补订。3塔位高程利用“经纬仪配合全站仪”，先采用三角高程测量的方法进行复核，再利用全站仪进行复核。4塔位高差利用“经纬仪、水准仪结合塔尺”的方法进行测量复核。5交叉跨越利用“全站仪或经纬仪”检查导线弧垂最低点距被跨越点的实际距离，对照设计安全距离要求进行复核。6驰度观测利用“经纬仪测量,采用“等长法或“异长法”进行弛度观测，对于大跨越的地方，如：跨越“35kV电力线路”等一些特殊档,可采用“角度法”进行观测。施工测量方法表 2、 土石方开挖方法土石方开挖施工方法表 序号项目分类主要对策措施和施工方法1工地运输确定合理的运输路径，利用国道、省道和县乡公路进行汽车运输，对稍加修筑可通汽车或小型拖拉机的道路作临时修筑，尽量利用原有道路，少损害青苗。对车辆难以到达的个别塔位，可采用人力运输。2普通土坑开挖针对本地区的地形特征，为减少植被破坏，原则上使用人工开挖，在条件允许下，采用挖掘机开挖，以提高施工效率。3岩石坑开挖先进行人工开挖，当利用风镐和凿岩机开挖困难时，将采用利用“松动爆破的方法进行基础坑开挖。4弃土堆放按现场条件选择堆放位置,保证弃土稳定和水土不流失，必要时在塔位附近设置栅栏挡土,防止掩埋下山坡的农田及植被。回填时按要求进行回填,多余弃土外运到塔位适当位置，不影响环保。 土石方施工注意事项1）基础坑开挖过程中，应严格按照基础施工图尺寸进行开挖,不得随意缩小和加大坑口尺寸，尤其应控制好放坡系数和坑深，开挖施工平台不等擅自扩大范围。2）施工材料和设备应尽量放置在塔基周围植被稀少的地方，若塔基周围植被情况良好,则所有堆放材料和工器具应与地面隔离，例如铺设彩条布和帆布，防止破坏原始地面的植被和环境.3）基坑挖出的土方应按具体情况确定，应优先堆放在塔基附近植被稀少的平坡或低洼处；若塔基周围坡度很大,确无合适的放置地点，可采用脚手架搭建平台放置，以备后用.严禁随意丢弃土石,污染和破坏现场的植被环境。4）对于基坑的回填，应使用原来基坑开挖时挖出的土石方来回填，严禁随意丢弃土方，对于部分地区无法有效利用原开挖土方量的情况,应采取切实可行的措施，努力恢复基坑周围植被，取保塔基周围环境的复原和恢复.5)对于接地沟的开挖，应根据具体塔位地形情况基本走向，最大限度的避开原始植被；在开挖接地沟时，同样严禁顺山坡丢弃土石，回填土时也不能随意挖掘。3、 铁塔施工方法本工程根据地形及施工经验，铁塔组立采用“外拉线内悬浮抱杆分解组立铁塔的方法，先将抱杆立于基础中心桩上，在抱杆顶端设置四根外拉线，使抱杆固定立直，把每段铁塔分两片在地面组装好，且两侧的水平材和斜材分别连接在地面已组好两片上,分别进行起吊，实行空间合拢组装,待组到铁塔下段高度接近抱杆所能起吊的极限高度时，将抱杆提升至所需高度，用四根承托绳将抱杆悬浮固定在铁塔桁架中心，依次再组上一段铁塔，随后继续进行吊装,直至铁塔分解组立完成，退出抱杆。 31悬浮抱杆的选择根据本工程的特点，结合以往110kV线路工程铁塔组立的施工经验，本工程所有的铁塔组立施工将采用“350350mm21m型外拉线悬浮抱杆”分片吊装，该抱杆从“吊装高度、起吊重量、安全可靠性”等方面均能满足110kV线路铁塔组立施工的要求。 3) 施工机具选择a、起重机械的选择： 起重机械的最大受力 起重机械的额定出力b、起重滑车的选择： 起重滑车的最大受力 起重滑车额定拉力c、钢丝绳的选择 钢丝绳的动荷系数及安全系数选择 序 号名 称动荷系数（K1）安全系数（K2）1起吊绳1.24。52吊点绳1。24。53承托绳1。24。04抱杆提升绳1.24.05拉 线1。23.03。2 铁塔组立施工1)抱杆使用条件要求a、抱杆设计组合高度为21m，最大起吊重量3t。 b、现场施工时，抱杆最大起吊重量限定在3t之内，包含起吊过程中的索具和其他塔料带用重量。c、外拉线对地夹角45,当现场地形条件限制时最大角度不得大于60，同时应认真计算相对应的最大起吊重量.d、起吊绳与抱杆的夹角控制在10之内，吊装是应尽量将夹角减小，一般吊件与塔身的距离应控制在0。5m左右为宜。e、控制绳对地夹角应不大于30。f、承托绳对抱杆的轴线夹角不大于45。g、抱杆倾斜角不得超过15。h、绞磨应放位于塔高1。2倍处，并且保持与塔位通视.3.3塔身部分的吊装a、塔腿吊装： (1） 根据塔腿的重量、根开、主材长度、场地条件等,可采取单根吊装或分片扳立的方法安装塔腿，塔腿的组立应选择合理的吊点位置，必要时吊点处应采取补强措施。（2） 单根主材或塔片立好后，随即安装并紧固好地脚螺栓，以及包接头包角钢螺栓（对插入式基础的铁塔)并打好临时拉线,四个塔面辅材未安装完毕之前，临时拉线不得拆.(3） 整立半片塔腿时,抱杆、索具等受力值应按整体立杆塔施工设计进行计算.b、塔身吊装： (1）塔身吊装中,可在抱杆根部与铁塔主材之间专用固定带绞向铁塔中心倾斜，以方便吊装作业。(2)在吊件上绑扎好倒“V字型吊点绳，吊点绑扎点应在吊件重心以上、且有水平材的节点处，若绑扎点在重心附近时,应采取防止吊件倾覆措施.（3)在起吊过程中，抱杆四根落地拉线地锚应有专人监视，特别是主要拉线及地锚.当吊件离地后暂停起吊，由现场指挥检查各部受力情况，检查无误后，慢松控制绳，使吊件与塔身保持0.5m左右距离,方可起吊。(4)在吊件过程中,指挥员应站在准确观测吊件状态且安全的位置，密切关注吊件于塔身的距离，指挥协调吊件提升及控制的松出.当吊件到达就位高度时，停止应控制系统及牵引系统的受力，停止牵引、缓慢、平稳松控制绳，使低处的主材先就位,然后再使高处的主材就位。(5)抱杆应适度向吊件侧倾斜,但倾斜角度不得大于10。起吊绳使用V钢绳套，吊点间使用卸扣连接，两吊点间的夹角不大于120,同时要求V型尼纶套棒扎在主材上，并避免V型钢绳套的磨损。c、提升抱杆：抱杆腰环的作用是保证在提升抱杆中，使抱杆始终处于竖直状态.腰环与已组塔段的连接采用13.5钢丝绳,两腰环间的垂直距离在15米左右.在布置腰环时,抱杆应竖直，上腰环布置在已组塔段最上端，下腰环布置在抱杆最终提升的位置附近。要求抱杆高出已组塔体高度的不得大于抱杆全长的2/3,抱杆固定好应解除腰环，一次提升高度过大时应进行倒腰环操作.吊导线横担时，一般应先吊地线支架，其吊点的绑扎位置应在横担重心偏外的位置,起吊时，应将横担外端略向上翘,就位时先连接上平面两主材螺栓,当铁塔的地线横担强度满足吊装导线横担时,可利用地线横担做支撑进行吊装，否则，应进行补强处理,吊装前应进行理论计算。3。4 抱杆的提升和拆除（1) 抱杆的提升抱杆的提升应采用两套滑车组加一套平衡滑车进行提升，抱杆提升过程应设置至少两道腰环，要求抱杆高出已组塔体高度的不得大于抱杆全长的2/3，整个抱杆提升过程应设置专人进行安全监护工作，同时施工操作人员必须听从现场总指挥的指令进行操作.(2） 抱杆的拆除 在完成铁塔组立施工后，应利用抱杆提升系统先拆除承托绳，后将抱杆顶部降到低于铁塔顶面以下，组装好顶部水平材，然后在铁塔的顶面两主材上挂V型吊点绳，利用滑车组将抱杆降到地面后分段拆开运出铁塔外面。4、接地施工方法接地装置型式采用方环放射型，方环尺寸随铁塔根开变化。人工开挖接地槽,浅埋接地体的埋深应按照设计深度开挖，接地引下线采用365热浸镀锌扁钢,接地体采用10圆钢,对于降低接地电阻困难的塔位，需采用长效物理降阻剂或降阻剂模块,电焊连接接地体，接地摇表测试电阻值，控制在设计值以内。5、架线施工方法5。1 放线施工方法简述:根据本线路工程采用钢芯铝绞线的特点，并结合现场情况,本工程导、地线装载机牵引展放； 压接采用手动压钳压接；弛度观测采用“等长法”绑扎弛度板观测；交叉跨越采用组立“不停电跨越钢架”，并加“绝缘封顶网”的方法进行交叉跨越。 （1） 放线布线设计:放线前，首先应作布线计算，布线前由材料和技术人员检验线轴,包装应良好，线轴不应损坏和变形，表面无损伤，布线原则应遵循如下原则： 有效控制接续管位置，确保将接续管位置控制在靠近紧线锚端的半档距内，并预先计算好紧线后接续管的实际位置，防止进入不允许有接头的档内和位置。 将接续管数量减至最少。节约导线，使放线中产生的不能继续使用的短线头最少.转场时余线转运量较少。 （2） 紧线附件施工:放线结束后应尽快紧线，一般要求放线完成后的23日之内完成紧线施工.(3) 附件安装:为保证本工程在架线施工做到工艺美观，在放线施工完成后，逐段进行附件安装，附件安装时，提线器的挂钩必须有良好的防止磨损措施，要求挂胶必须良好，防止导线磨损。附件安装提线时应注意保护导线，待导线提起离开滑槽平面适当位置时，拆卸放线滑车，为防止拆卸过程中伤及导线,线上与地面人员需配合操作将放线滑车拆除并松放至地面.对被跨越电力线路的最小安全距离表被跨越线路电压等级（kV)10kV35kV66110kV220kV最小安全距离(m)2.03。54。05。05.施工成本控制措施5。1、降低成本计划与措施工 序降低费用类别降低费用途径工地运输降低机械使用费1合理设置材料站，选择最近的运输道路；2。选用适宜的车辆，集中大批量运输，采取内部承包方式。降低人工费尽量使用车辆运输，减少人力二次倒运。降低青苗赔偿费尽量利用原有的运输道路,减少运输道路的修筑。土 方开 挖降低机械使用费根据地质选用合适的机械。降低人工费1。分坑无误，避免返工；2。防止基坑塌方，及时浇制混凝土.基础工程降低材料费降低砂、石、水泥、钢筋的损耗。降低周转性材料使用费提高模板及附件的使用率。降低机械使用费1。根据基础混凝土量，配置适宜的搅拌机、发电机,提高利用率。2.现场条件具备时，利用地方电源代替发电机。杆塔工程降低材料费1。建立健全材料台帐，控制材料的收、发、退各环节；2.防止塔材料和螺栓丢失。降低青苗赔偿费合理规划施工临时用地。降低人工费塔材组装、螺栓紧固一次完成，避免返工.架线工程节约周转性材料按照规范计算后，确定跨越架的参数，准确确定钢管、尼龙网、尼龙绳的使用数量。降低青苗赔偿费合理布置牵张场。降低机械使用费合理设置牵张场，减少转场次数。降低材料费采用连续布线法,减少导、地线损耗。附件工程降低人工费合理安排施工程序,安装一次完成.降低材料费避免绝缘子、金具及配件的丢失、损坏.公共关系降低人工费及材料费尊重当地民风民俗，做好当地政府和群众的工作，协调好与现场其他施工单位的工作配合关系，确保良好的外部施工环境。工器具降低工器具损耗1.施工中，合理准备和使用各类工器具;2。健全工器具使用台帐。其它降低人工费、管理费、临建费、机械费1.施工过程中,加强组织协调，避免窝工；2。合理调配人员,减少人员浪费;3。减少差旅费;4。在发包方供应材料正常情况下，调整计划工期，合理调配资源，加快施工进度，减少窝工.5.2、降低成本控制程序 成本控制程序图u 建设过程中本着高度负责的主人翁意识和责任感，积极配合施工图设计优化工作，及时主动反映有可能对工程投资造成影响的任何事宜。u 结合本项目预算，分解各工序预算，编制本工程降低成本计划。u 将计划按照项目部的职能部门和施工队进行目标分解。u 明确施工项目部的管理人员和施工队的成本责任、权限和相互关系.u 项目经理与职能部门和施工队负责人签订降低成本责任合同，并进行月度成本核算，把工资奖金与质量、安全、进度、成本挂钩.u 对完成降低成本目标者给予奖励，否则，予以处罚。对能提出降低成本合理化建议者给予适当奖励。 5。3、降低成本的措施我公司以施工项目部作为成本控制中心,实行全面预算管理制度和以项目经理为本项目成本控制第一责任人的制度。工程开工前，公司根据合同造价、施工图纸及公司正常情况下的生产成本,在考虑项目部利润后，给项目部下达内部承包合同。项目工程完工后即进行考核,对施工项目部完成公司下达的目标成本将给予奖励，如超出规定指标将罚款。在本工程中我们将通过提高施工管理水平，通过采用新技术、新方法,提高机械利用率和劳动生产率，降低材料费用等措施，达到降低项目成本的目标。具体措施见下表。序号措施分类降低成本具体措施责任部门1公司对项目成本管理1. 科学制定项目目标成本;2。 将公司制定的目标成本分解。公司经营部、财务部、项目部2成本控制措施1。 明确成本控制范围、奖罚标准,签订项目目标责任书;2。 项目经理与项目各部门和施工队签订成本责任书.公司经营部、财务部、项目部3施工组织措施1. 采用输变电工程信息管理系统进行工程管理；2. 做好施工资源组织协调、合理使用和动态控制；3。 处理好内、外部关系.项目部各部门4技术措施1. 编制降低成本技术措施；2。 深入现场，调查研究、比较、分析、优化施工方案；3。 合理布置施工场地；4. 开展技术革新，推行新工艺、新技术，提高施工效率;5。 加强过程控制和三级质量检验；6. 开展QC小组活动，不断改进，降低质量成本.项目总工工程部5设备机械管理1. 正确选用机械、设备和工器具,建立台帐；2. 加强机械设备保养、维修，提高利用率和机械效率；3. 推行配件、油耗限额领料制度；4。 按进度计划调配机械设备。材料站综合部6提高劳动生产率1。 实行合理的奖励制度,并及时兑现;2。 开展劳动竞赛，提高工人劳动积极性;3. 压缩非生产用工；4。 加强对施工人员的教育和培训，提高技能；5. 严格执行劳动纪律.项目部各部门7材料管理1。 加强材料计划管理；2. 健全台帐，控制材料的收、发、退各环节，工程余料估价入帐;3。 实施材料使用监督制度；4. 严格采购程序，节约采购费用;5. 减少运输环节，降低材料的损耗；6。 严把材料质量关，不让劣质、低质产品进入施工现场。材料站8经营管理1. 精减非生产人员，使用复合型人才；2. 建立完善的经营管理制度，提高资金周转率；3. 减少差旅费；4。 进行月度成本核算，召开分析会议,对存在问题，采取纠正和预防措施。项目经理经营部(七)工期及施工进度计划1、工期目标本工程进度计划工期为：50日历天。我公司严格履行合同要求，坚持以“工程进度服从质量”为原则,确保工程的开竣工时间和里程碑计划的实现。采取进度总计划、月计划、周计划的滚动调节，配合资源调整，最终实现工程合同工期目标。在合同规定的竣工验收日期之前，我公司将完成合同规定的全部工作量和监理工程师在施工过程中书面通知我方要求增加完成的工作，并通过竣工验收。2、施工进度计划网络图（ 计划开、竣工日期和施工进度网络图见附图） 根据本工程特点及要求，为确保工期，我公司将采取以下措施：（1）建立精干、务实、高效的项目领导班子组建本标段工程项目经理部，配备责任心强、业务精、技术好、组织能力强的项目领导班子，全权负责本工程的施工和管理；调配全公司范围内的所需机械设备、技术力量和施工队伍，确保工程按期施工。（2）选派技术数量
