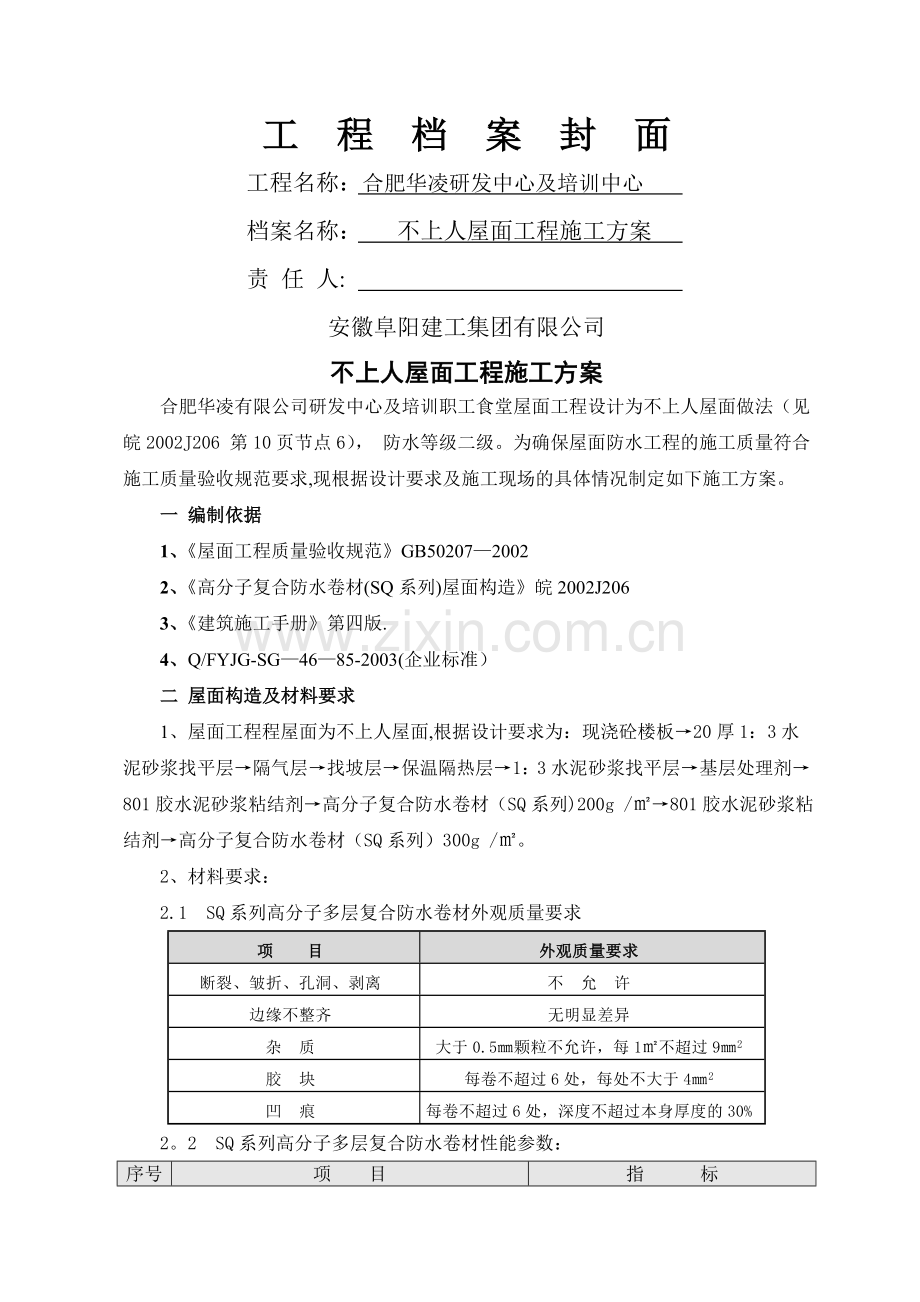

安徽阜阳建工集团有限公司 屋面工程施工方案工 程 档 案 封 面工程名称：合肥华凌研发中心及培训中心档案名称： 不上人屋面工程施工方案 责 任 人:安徽阜阳建工集团有限公司不上人屋面工程施工方案合肥华凌有限公司研发中心及培训职工食堂屋面工程设计为不上人屋面做法（见皖2002J206 第10页节点6）， 防水等级二级。为确保屋面防水工程的施工质量符合施工质量验收规范要求,现根据设计要求及施工现场的具体情况制定如下施工方案。一 编制依据1、屋面工程质量验收规范GB5020720022、高分子复合防水卷材(SQ系列)屋面构造皖2002J2063、建筑施工手册第四版.4、Q/FYJG-SG4685-2003(企业标准）二 屋面构造及材料要求1、屋面工程程屋面为不上人屋面,根据设计要求为：现浇砼楼板20厚1：3水泥砂浆找平层隔气层找坡层保温隔热层1：3水泥砂浆找平层基层处理剂801胶水泥砂浆粘结剂高分子复合防水卷材（SQ系列)200g /801胶水泥砂浆粘结剂高分子复合防水卷材（SQ系列）300g /。2、材料要求：2.1 SQ系列高分子多层复合防水卷材外观质量要求项 目外观质量要求断裂、皱折、孔洞、剥离不 允 许边缘不整齐 无明显差异杂 质大于0.5颗粒不允许，每1不超过92胶 块每卷不超过6处，每处不大于42凹 痕每卷不超过6处，深度不超过本身厚度的30%2。2 SQ系列高分子多层复合防水卷材性能参数：序号项 目指 标1重量规格200g/300g/2抗拉强度Mpa 不小于73断裂伸长率% 不小于604抗渗性30minMPa 不小于0。20.35低温柔性402h10 不小于无裂纹6热老化保持率802、7d拉伸强度80%断裂伸长率7圆球顶破强度,N 不小于2002408耐化学性1H2SO4饱和Ca（OH）215d（常温下）无异常变化9粘结特性剥离强度5。1N/，剪切强度0。018MPa10摩擦性粘f0。45 C=65Kpa 砂f0。6211汽渗透率G2000G/ 1。22105g/m。h。Pa12公称重量Kg，单卷数量23.0 ，11534.5 ,11513芯层厚度,产品幅度0。16 ，11500.22 ，115014单层长度m1002。 3 进场材料抽样复验应符合下列规定：2.3。1 同一品种、牌号和规格的卷材，抽验数量为：大于1000卷抽取5卷，5001000卷抽取4卷；100499卷抽取3卷：小于100卷抽取2卷。2.3.2 将抽检的卷材开卷进行规格和外观质量检验：折痕,杂质，胶块，凹痕，每卷卷材接头全部指标达到标准规定时，即为合格.2。3。3 在外观质量检验合格后的卷材中，任取一卷作物理性能检验即:断裂拉伸强度，扯断伸长率，低温弯折及不透水性四项性能检测.三 屋面施工准备工作1 主要用具： 1。1 清理用具:小平铲、笤帚等。 1。2 操作工具、电动搅拌器、油毛刷、压子、手持压滚、铁辊、剪刀、量尺、1500mm30管（铁、塑料)、划（放）线用品。 2 作业条件: 2。1 施工前审核图纸，编制防水工程施工方案，并进行技术交底。防水工程必须由具有相应资质等级的专业防水公司负责施工，操作人员持证上岗。 2。2 铺贴防水层的基层必须按设计施工完毕，并经养护后干燥；基层应平整、牢固，不空鼓开裂、不起砂；基层转角处圆弧半径不小于50mm. 2。3 施工用材料均为易燃，因而应准备好相应的消防器材。 2。4 屋面上的各种穿越楼层管道、落水口，排气管道应先安装好,并安排专人封堵，另外屋面上的女儿墙、天沟内侧基层粉刷应作好. 3 技术准备：屋面施工前，根据设计及规范要求，结合现场实际情况,认真编制屋面工程的施工方案,并且向班组进行技术交底，使班组明确构造层次、施工顺序、施工工艺、节点处理办法、需增强部位及做法、工程质量标准、保证质量技术措施、成品保护措施和安全注意事项等。四 屋面防水工程的基层施工1、 找平层的施工：本层为现浇砼楼面找平，设计为20厚1：3水泥砂浆.该层施工前,砼表面应清理干净，楼面与女儿墙（或天沟)交接处杂物、砂浆渣及砼渣均应清凿干净,带线整体找平，现浇板面上应先涂刷素水泥浆一道后按照设计厚度做找平层且进行压实收光处理。结构层上的找平层应待各种管道安装完毕（并封堵洞口），同时将屋面上的设备基础、女儿墙、天沟施工完并粉刷完毕后，即可施工. 2、隔气层的施工：按照设计要求，该层选用乳化沥青两道。该层做与找平层上，溶液应满刷且涂刷均匀，内部不应有固块、草、木、砂等杂物。女儿墙侧面应涂刷（上翻高度不小于300）,施工时上口应弹线控制。天沟内侧满涂.3、找坡层：按照设计要求，该层选用1：8水泥膨胀珍珠岩。找坡厚度按照2.施工时,应带通线找坡，搅拌均匀，铺拍密实。3。1 屋面坡度控制：为保证屋面找坡的坡度及坡向,可将保温层坡度控制线弹线在女儿墙上，并且在屋面中间每隔1。5m设置一处标筋，标筋的上口即为保温层的顶面位置.3.2 施工时,严格按照女儿墙上控制线及标筋进行施工， 以确保屋面的坡度及坡向满足要求,保温层最薄处不小于30mm。3.3 找坡层施工前,应按照设计找坡采用实心砖砌筑排气道，墙厚120厚，墙间距5,纵横间距6m。（见下图）4、保温隔热层：本层按照设计要求,选用3厚挤塑聚苯乙烯泡沫板。材料进场后，应提供相应的技术保证资料（合格证、自检报告及检测报告），报与监理单位审批后，方可施工.施工时要拉线，使保温板接缝严密、留槽顺直,应保证基层的平整度.铺设后，上铺无纺布一道，以增强挤塑聚苯乙烯泡沫板的整体强度。5、20厚1:3水泥砂浆找平层5.1 该层为隔热层的保护层，铺设后应压实收光,平整度应符合施工质量验收规范的要求.5.2 找平层应留置分格缝，由于该层同时考虑分格缝宽20，分割缝纵横间距不宜大于6m。5.3 找平层是防水卷材的基础，它直接影响屋面防水工程的质量，施工时应严格控制平整度、抹压遍数、抹压时基、且充分养护.5。4 施工后应符合以下要求:5。4。1 表面必须坚实、平整光洁，不得有起砂、裂缝、松动及凹凸不平等缺陷，其中平整度偏差不得大于5mm。5.4.2找平层与立面（女儿墙、拦板等）的交角部位须做成半径50的园弧。 5.4。3 找平层应干燥：含水率不大于9%.为检验基层干燥程度,可将卷材在找平层上平坦地展开,阳光下静置34h后，掀开检查，基层覆盖处与卷材上未见水印即可铺设卷材。五 屋面防水层施工1 防水工程施工工序：基层清理刷基层处理剂配制粘结剂节点施工主防水层铺设配制粘结剂主防水层铺设封闭接缝蓄水试验保护层施工质量验收。2 、基层处理：保温层上的找平层施工完毕后，如发现有以下问题应进行认真处理.2。1 基层麻面及起砂：用水泥加107胶调成腻子,刮在麻面及起砂处,干燥后方可铺设卷材。2。2 基层开裂处理：用水泥浆加107胶调成腻子，嵌填于裂缝内，干燥后用200mm宽无纺布刷胶粘剂贴在裂缝上部。 3、基层处理剂：基层处理剂是为了增强防水材料与基层之间的粘结力，在防水层施工前,预先涂刷在基层上的稀质涂料.该屋面工程选用成品冷底子油。材料进场后，应提供相关的合格证等相关资料，现场质检人员随机抽样检查后，报与监理单位审批合格后方可使用。3。1 外观质量要求:沥青应全部溶解，不应有未溶解的沥青硬块.溶液内不应有草、木、砂、土等杂质。冷底子油稀释适当，便于涂刷。采用的溶剂应易于挥发。溶剂挥发后的沥青应具有一定的软化点.3。2 涂刷冷底子油前，应检查找平层的质量和干燥程度，并加以清扫,符合要求后方可进行,大面积涂刷前，应先对屋面节点、周边、拐角等部位先进行处理.3。3 涂刷要薄而均匀，不得有空白、麻点、气泡，也可用机械喷吐.如果基层表面过于粗糙，可先刷一道慢挥发的冷底子油，待其表干后再刷一道快挥发冷底子油.涂刷时间宜在卷材铺贴前12小时进行，使油层干燥而又不沾染灰尘.3.4 施工注意事项：3。4.1 施工前，应将成品冷底子油搅拌均匀.3.4。2 一次涂刷面积应根据基层处理剂的干燥时间长短和施工进度快慢而定。3。4.3 基层处理剂涂刷后应在当天铺完防水层，但也要根据情况灵活而定。如多雨季节、工期紧张的情况下，可先涂好全部基层处理剂后再铺贴卷材，这样可防止雨水渗入找平层，而且基层处理剂干燥后的表面水分蒸发较快。3。4.4 当涂两遍基层处理剂时，第二遍涂应在第一遍干燥后进行.等最后一遍基层处理剂干燥后,才能铺贴卷材。4、粘结剂的选用及配制：4。1 屋面粘结剂选用自行配制的水泥胶浆。4。2 水泥粘结剂的配制。主要原料为水泥（P.O。32.5或P.S。32。5级水泥）和801胶。其重量配合比一般为1：2:5（801胶：水：水泥）.配制时，先将水和801胶混合，然后再投放入水泥搅拌均匀即可。5、节点施工:管根、管口、落水口、阴阳角部位加铺一层卷材.按规范及设计要求将卷材裁成相应的形状进行铺贴。6、主防水层铺设:6。1 铺贴方向：卷材的铺贴方向应根据屋面坡度和屋面是否有振动来确定。该工程屋面坡度小于3%，卷材宜平行于屋脊铺贴。6.2 防水施工时，应先做好节点、附加层和屋面排水比较集中部位（如屋面与水落口连接处,檐口、天沟、檐沟、屋面转角处等）的处理,然后由屋面最低标高处向上施工。铺贴天沟时，宜顺天沟方向，减少搭结.6。3 防水层搭接方法及宽度要求：从基面的低处向高处铺设,先预放卷材510m,找正方向，调准粘接面，在卷材中间处固定好位置，从一端卷至固定处，将粘结剂均匀涂洒在卷材对应的基面上，用刮板刮到3左右，同时滚放卷材,辊压粘结牢固，排除粘接层内的空气和多余水泥浆；按同样方法铺设卷材另一端，即卷材整幅铺设完毕.铺设第二幅方法相同,但要求卷材长边满粘搭接不能小于80，短边满粘搭接不能小于80，短边与短边间距不能小于1m，卷材与基面的粘接率要达到85%以上，不得有空鼓。7、防水层铺设完，应及时对粘结质量和防水层做全面检查，发现有防水层划伤、空洞、翘边、空鼓处应立即修补，修补合格后，用毛刷在所有的接缝处涂刷一层水泥胶浆、将接缝处封严。8、细部构造：8.1 卷材收口处理:卷材在女儿墙上的接头采用专用防腐木压条收口，压条用水泥钉固定,间距为300mm，密封胶封口。8。2 水落口：水落口周围直径50mm范围内坡度不小于5，在涂膜防水层与卷材防水层间用卷材做一遍附加层，并用密封材料封口，其厚度不应小于5mm，水落口与基层接触处应留宽度为20mm，深20mm的凹槽，内填密封材料。 8.3 排气孔、伸出屋面管道：伸出屋面的管道根部应用砼做成圆锥台，管道与圆锥台间应留凹槽，并填密封材料，管道上的防水层收头要用金属箍箍紧，并用密封材料封严。8.4 天沟及女儿墙根部处理：天沟及女儿墙根部增加一层防水附加层,施工时应先施工附加层,再施工大面.9、质量验收：附加层应粘结牢固、无空鼓、无起层、无翘边、无损坏，卷材与卷材搭边应粘结牢固、封边严密,卷材边缘收头部位应密封。经淋水或蓄水试验后,不渗不漏即位合格.10、屋面防水层保护层采用25mm厚1：2水泥砂浆保护层。六 施工注意事项1、防水层涂刷后，不得穿带钉子的鞋进入作业面，并减少尖物的碰刺。2、铺贴防水卷材时也应注意施工环境条件,要掌握在530之间,雨天、风沙天不宜施工.3、防水层凝固期间如出现阴雨天,应采取防护措施.4、天热要防止基层开裂，基层施工后用草袋覆盖，并进行浇水养护，以免基层早期脱水而开裂.施工缝须留在分格缝处。5、基层施工后，不得过早上人，以免起砂。6、上、下层卷材不得垂直销贴,卷材搭接宽度符合要求。7、屋面防水施工时，应先做好节点处的防水附加层和屋面排水比较集中部位。8、避免与油脂和影响聚乙烯化学性质的物质接触.9、复杂部位：阴阳角，排水口，管子根部等部位是最容易发生渗漏部位，铺贴时应认真处理.10、基层胶粘剂使用之前，需搅拌均匀,涂刷时应均匀、不漏底、不堆积。七 安全及文明施工要求 1、正确佩戴安全帽。 2、不准在楼上戏闹，酒后作业。 3、禁止乱扔垃圾. 4、使用塔吊吊材料时,应有专人指挥，防止高空落物伤人. 5、铺贴过程中注意明火。阜阳建工集团合肥华凌项目部二00五年五月二十六日6
