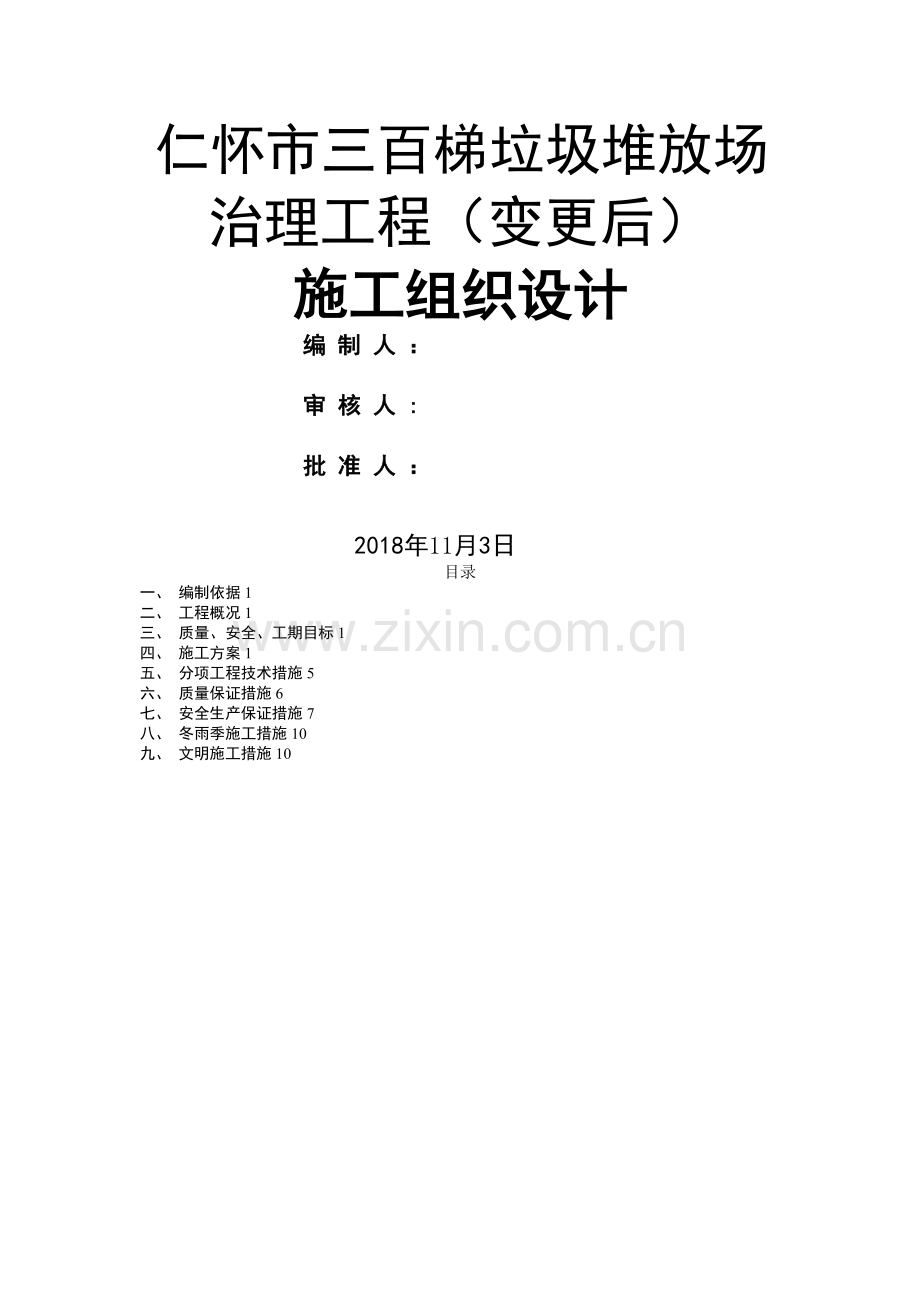

1、仁怀市三百梯垃圾堆放场治理工程(变更后)施工组织设计编 制 人 :审 核 人 :批 准 人 :2018年11月3日目录一、 编制依据1二、 工程概况1三、 质量、安全、工期目标1四、 施工方案1五、 分项工程技术措施5六、 质量保证措施6七、 安全生产保证措施7八、 冬雨季施工措施10九、 文明施工措施10一、 编制依据仁怀市三百梯垃圾堆放场整改工程实施方案、仁怀市三百梯垃圾堆放场整改工程说明书、仁怀市三百梯垃圾堆放场整改工程概算书;关于工程变更申请工程联系函sbt-003;工程变更施工图纸;相关标准、规程、规范;二、 工程概况(1) 工程名称:仁怀市垃圾堆放场治理工程(2) 建设地址:仁怀市
2、三百梯窝凼组(3) 设计单位:贵州省城乡规划设计研究院(4) 填埋高度:填埋高程837米(5) 现状简要说明:2018年9月23日滑坡地质灾害发生后,前期完成工程除消防水池外几乎被覆盖,工程经过重新规划设计后决定重新复工启动,变更设计中垃圾堆体覆盖工艺不变,新增一个导气石笼,截洪沟增长,新建垃圾坝、渗滤液收集池各一座,场区隔离设施和围墙均按原设计施工。三、 质量、安全、工期目标(1)质量目标:按照国家建筑安装工程质量检验评定统一标准(GBJ30088)以及建筑工程质量检验评定标准(GBJ30188),单位工程质量确保优良。(2)安全目标、负伤频率3,重伤频率0.3,杜绝重大伤亡事故.、按照国家
3、建筑施工安全检查标准(JGJ5999)和仁怀地区有关规定,确保施工现场安全达标合格率100%。(3)工期目标:经公司反复权衡,既要体现工期快,有一定的先进性,但也不能脱离现实的客观实际情况,总工期需延长三个月。四、 施工方案变更后填埋场主体工程与设备、配套工程内容及规模:1、垃圾堆体翻堆整形,翻堆量约1万立方;(新增)2、导气石笼:共设5个导气石笼,长35m;(新增1个)3、渗滤液收集池:1座,参照 05S80420页,容积100m;(新增)4、消防水池:1座,参照 05S80420页,容积100m;(原设计,已完成95)5、污染监视井:1座;(新增)6、本底井:1座;(未变)7、场内侧排水沟
4、, HXB=0.3X0。3m,长34m;(原设计长度减短24m)7、截洪沟(边界部分), HXB=0。 4X0。 4m,长428m;(原设计长度加52m)8、截洪沟(场外部分), HXB=0. 5X0。 5m,长345m;(原设计长度加2m)9、渗滤液收集管, DN=200mm,3m;(未变)10、最终覆盖,含排气层、防渗层、排水层、植被层;(工艺未变,面积增大,具体按实际)11、垃圾坝:一座;(新增)12、渗滤液收集沟,HXB=0.3X0。3m,长24m;(原设计长度减少6m)13、消防供水管:DN100,123米;(未变)14、消火栓:2个;(未变)15、围墙80米砌筑;(未变)16、场区
5、隔离设施(钢制)266米;(原设计长度增加54m)(1)施工方案的选择1。1 主要施工机械的选择1。1.1 选用225型全液压反铲挖掘机,用于垃圾翻堆,边坡修理中土方的开挖,覆盖层的整平压实,水池、导气石笼及垃圾坝基础开挖作业,确保施工工效,机械化作业程度。1。1.2 选用60全液压反铲小挖掘机,用于泄洪沟开挖作业.1。1。3 选用1台50铲运机,用于装料及短距运输。1。1。4 选用1台DJY350型强制搅拌机,用于坝体工程、基础垫层工程砼和砂浆的拌制;1.1.5 选用22方双桥卡车10辆,负责运输工程材料。1。2 施工起止流向确定根据垃圾填埋场的施工工艺,结合本填埋工程特点,以及施工从“从高
6、到低、从上到下”分层推进的施工要求,本工程施工起流向确定如下:沿场区分布峡谷走向,先进行消防水池、污染监视井、渗沥液收集池、渗滤液收集沟导排管以及垃圾坝施工,再对垃圾堆体从西南方向至东北方向整体推进施工,填埋到设计导气石笼位置时就开挖施工导气石笼,及时覆土回填,最后施工截洪沟、消防供水管、消火栓、本底井、围墙、场区隔离设施.(2) 施工程序根据垃圾填埋场的有关技术标准,结合本工程设计,确定本项目主体工程施工程序如下: 施工前准备工作:做好复工准备,组织人员机械,变更后施工方案的报审等工作; 修建施工临时通道,将剩余垃圾体及之前覆盖封层料修筑一条50型装载机的通行的施工通道,方便运输施工辅助材料
7、及主体结构所需材料; 消防水池剩余工程施工;(需2天) 开挖下图所示红线区域4米深,面积600,提供垃圾容积空间至少3000m,然后将垃圾翻挖至里面以消除该处垃圾陡坡. 垃圾堆场平整和边坡修整施工;(前四项共需7天) 渗滤液收集池、污染监测井施工(需10天) 垃圾坝体施工(需20天) 渗滤液收集沟施工,同时进行其管道安装;(需4天) 垃圾堆体覆盖封层施工;(需10) 导气石笼施工;(共需20天) 截洪沟砌筑、消防供水管铺设、消火栓安装;(需20天) 本底井施工;(需3天) 围墙砌筑,场区隔离设施安装施工;(需7天) 交工验收垃圾场的主体工程.(3) 施工方法本垃圾填埋场主体工程的施工方法按照两
8、个水池工程、坝体工程、石笼、截水沟、覆盖封层工程、消防设施铺设安装、渗滤液输送管道铺设、场区围护结构施工共八个部分进行.3.1 水池工程施工顺序为:基础开挖及垫层浇筑水池底板钢筋及水池壁钢筋绑扎水池壁模板安装加固水池底板及部分侧壁浇筑池壁钢筋绑扎安装加固池壁模板及顶板模顶板钢筋绑扎水池顶板及剩余部分侧壁浇筑。3。1。1基础开挖开挖时控制好标高,开挖后如遇湿陷黄土需进行换填压实,保证基础坚实达到设计承载力,注意局部吸水坑标高比底板低一米。3.1.2 水池底板钢筋及水池壁钢筋绑扎 注意预埋管、预埋爬梯构件的定位,设置止水钢板,钢筋锚固搭接一定要符合规范.3.1。3水池壁模板安装加固 模板要光滑平整
9、,尺寸符合图纸设计尺寸,预留孔洞、爬梯构件位置正确,加固采用竖向20公分一根立管,水平止水螺杆对拉双钢管50公分一道。3。1。4水池底板及部分侧壁浇筑 用C25强度等级、P6抗渗等级混凝土浇筑,一次浇筑至止水钢板中间,浇筑过程中混凝土振捣密实。3。1。5拆模安装加固顶模 拆模后要及时注水进行蓄水养护,养护时间不得少于7d。内部钢管架搭设要设置5公分厚垫木,立杆50公分一根,地面上20公分设置扫地杆,顶板下五十公分设置封顶杆,中间每隔八十公分设置一道横杆,顶托上端双钢管横向支撑顶板,设横向剪刀撑和纵向剪刀撑各一道。3.1。6顶板钢筋绑扎 注意预埋溢水管吊钩,预留检修口,钢筋锚固搭接一定要符合规范
10、。3.1。7水池顶板及剩余部分侧壁浇筑 用C25强度等级、P6抗渗等级混凝土浇筑,一次浇筑成型,浇筑过程中混凝土振捣密实,终凝后顶板支撑不得拆除,待混凝土强度等级达到75%方可拆除。3。2坝体工程施工顺序为:基础开挖、换填及垫层浇筑支架搭设及模板安装分层浇筑至设计标高拆模及养护.3.2。1基础开挖、换填及垫层浇筑 开挖时控制好标高,开挖后换填深度为1米,如遇特殊情况特殊处理,保证基础坚实达到设计承载力,浇筑垫层超过1米便于支架搭设基础的硬化。3.2.2支架搭设及模板安装 支架搭设搭设双排架间距50公分,横杆80公分一道,地面20公分设扫地杆,与模板接触面用间距20公分一道竖向钢管用直径6mm钢
11、筋对拉,水平50公分一道用直径6mm钢筋对拉。注意预埋渗滤泄水管两米一道。3。2.3分层浇筑至设计标高 采用C25强度等级的混凝土进行浇筑,浇筑过程中加入25以下的毛石,浇筑混凝土与放入毛石交叠进行,毛石离模板不得小于15公分,混凝土自由卸落高度不应大于2米,否则加设串筒、溜管或应设置减速装置。一次浇筑高度不应大于1。5米,待第一次浇筑混凝土初凝后方可浇筑上一次混凝土.3。2.4拆模及养护 拆模后及时对混凝土进行洒水养护,养护时间不小于3d。改坝体要设置3道伸缩缝,缝宽3至4公分,缝内采用沥青麻筋三方填塞,缝深不小于20公分.3.3 石笼施工施工顺序为:开挖至设计深度对软弱基础换填垫层浇筑基础
12、模板安装钢筋笼安装加固基础混凝土浇筑拆模及粒径3至10公分碎石填放垃圾回填覆盖层施工3。3。1 开挖至设计深度对软弱基础换填垫层浇筑 开挖过程中垃圾废气大量产生,开挖机械操作人员应佩戴防毒面具,用通风设备对其进行吹气,机械不应快速操作,施工人员必须佩戴防毒面具。3。3。2基础模板安装钢筋笼安装加固 模板定位正确,加固到位,钢筋笼首先在场外制作完成,用机械吊装到位,加固后方可进行下一道工序。3。3。3基础混凝土浇筑 采用C25混凝土浇筑,注意振捣密实,浇筑成型后注意洒水养护。3。3。4拆模及粒径3至10公分碎石填放与垃圾回填同步进行,保证石笼的稳定,回填的垃圾及时碾压覆盖。3。4截水沟施工顺序为
13、:分ABFD及AECD两段施工,水平分段流水施工,两个施工班组同时作业,首先60型小挖掘机进行沟的开挖整平压实,交由两个施工班组分段进行流水施工作业.主控砂浆强度,截水沟线形及坡度.3.5防渗覆盖工程施工顺序为:导气层施工(30公分碎石)防渗层(30公分黏土)排水层(30公分碎石)植被层(50公分营养土),按分区单元式填埋(4)钢筋工程4。1钢筋加工钢筋加工包括调直、除锈、下料剪切、接长和弯曲成型等工作。4。1。1钢筋调直钢筋调直利用1。5t卷扬机进行冷拉调直,因仅作调直而不是为了提高钢筋的强度,则其冷拉率:级钢筋4,级钢筋1%。4。1。2钢筋除锈主要是通过冷拉除锈,局部采用手工除锈(用钢丝刷
14、、砂盘),以保证钢筋与混凝土之间的握裹力.4.1.3钢筋切断钢筋切断的必须按下料长度切断,本工程均考虑采用切断机切断,局部的8的钢筋可采用手工切断。4。1。4钢筋弯曲钢筋下料后,应按弯曲设备特点及钢筋直径和变曲角度进行划线,以便弯曲成设计所需要尺寸.如果弯曲钢筋两边对称时,划线工作须从钢筋中央开始向两边进行,当弯曲形状比较复杂时要先放样。钢筋弯曲成型后,形状、尺寸必须符合设计要求,平面没有挠曲、不平现象,弯钩的角度、内径和平直长度符合规范规定.且各弯曲部位不得有裂纹。4.1。5钢筋接长级和直径大于14的级钢筋采用闪光对焊进行接长。4。1。6钢筋配料钢筋配料是钢筋工程施工中最为关键的环节之一,即
15、要结合原材料长度和结构构件配筋设计来确定钢筋的搭接位置,又要与施工方案中有关施工缝的留设来确定钢筋预留插设问题,同时还要保证几何尺寸、级别、接接长度和锚固长度符合设计和规范规定。本工程钢筋配料,考虑现场统一放样、统一配料。底板钢筋考虑按设计通长配设,外池壁钢筋在第一道施工缝处留插筋搭接一道,其余均考虑通长配设。池子配筋时,墙板钢筋搭接要依次错开50,搭接长度要满足规范规定搭接长度La。4。2钢筋绑扎安装4.2.1绑扎方法钢筋绑扎安装在现场绑扎成型,采用2022号铁丝,要求绑扎位置准确、牢固,而且搭接长度及绑扎位置应符合下列规定:搭接长度的末端与钢筋弯曲处的距离不得小于钢筋直径的10倍,也不宜位
16、于构件最大弯矩处;受拉区域内,级钢筋绑扎接头的末端应做弯钩;钢筋搭接处,应在中心和两端用铁丝孔牢;绑扎接头的搭接长度要符合规范规定。4.2。2钢筋绑扎顺序池子结构钢筋绑扎,宜按先底板,后池壁的顺序进行。4.2。3钢筋保护层采用5050的铁屑砂浆垫块支垫保证.池壁沿主筋500梅花形布设。4.2。4池壁钢筋骨架成型方法底板(顶板)上下层钢筋之间采用20马凳铁支承来保证其骨架空间几何尺寸,间距750mm;池壁采用8“S形拉筋作限位筋,间距500梅花形布置.(5)模板工程5。1池壁模板支设方法整体一次性支设.其施工顺序:放线设置定位基准就位一侧模板安装支撑安装预留洞口模板绑扎钢筋插入对拉片及管道套管等
17、就位另一侧模板和支撑调整模板位置固定支撑检查校正连接相邻墙模板。5.2模板拆除5。2。1模板拆除时间遵照施工规范规定,现场梁板模板拆除,应按同条件养护下的砼试块试压资料来确定.5。2。2模板拆除顺序在拆除支撑和连接以后,从上而下逐步水平拆除.(6)砼工程6。1砼施工配料配合比由公司试验室试配出具,并通过地方质检站认可.6.2砼拌制采用现场拌制.6.3混凝土运输场内运输采用砼输送泵输至施工现场下料点。6。4砼浇筑6.4。1池子底板砼浇筑浇筑池子底板砼时,要一次全部整体灌完.采用23台50震动棒捣固密实。砼初凝时采用二次捣固并拍实收平,铺盖黑色塑料膜和草席保温保湿进行养护.为防止两条浇灌带之间出现
18、裂缝,可依据砼浇灌速度和每带灌完所需时间,来考虑砼所需缓凝时间(具体详技术措施),以确保砼达到所需抗渗要求.6。4.2水池墙壁浇灌为了确保水池墙体砼浇灌密实,不出现裂缝,并且达到设计要求的S6级抗渗要求,构件浇筑必须按砼浇筑流程图组织好操作组,按顺序依次整体浇筑完毕。墙体砼浇筑工艺采用大斜面推进法,每斜面层厚300500mm,捣固采用50振动棒。外墙水平施工缝要采用3400钢板止水带止水, 6。4。3砼养护池子底板养护采用大体积砼养护工艺、保温法进行养护;其余构件养护采用自然法养护,专人浇水7天。6.5后浇带施工6.5。1池壁模板拆除后,清除后浇带内垃圾、渣子及砼浮浆,用高压水冲洗干净,浇筑底
19、板后浇带砼,砼内掺入8%抗裂缝剂。6.5。2后浇带底板砼浇完后,进行池壁后浇带模板及砼的施工,具体要求同池壁。五、 分项工程技术措施6。1 边坡修整6.1。1边坡修整应分块分段自上而下进行施工,每段宽1015m,避免“遍地开花”而互相造成干扰影响质量;6。1。2边坡修整中,遇有岩土时,可以根据不同情况采取破碎、爆破方法进行清除;遇有洞穴、冲沟等情况时,应清除去表面松土腐土,然后用粘土回填并分层辗压夯实.6。1。3修理后的边坡,其表面应成为一个光滑凸形弧形或凹形孤面,或者是光滑平面,其在10m半弧内高低洼坑标高应在30mm内(按场地平整标准);6.1.4边坡修理后,应及时挖掘机履带碾压12遍,辗
20、压时对于坑洼地方要填平压实.6.2安装工程6。2。1所有管材、设备均要有出厂合格证、检验合格证和调试合格证;6。2.2工程中所有的阀门,必须进行压力试验合格后方可使用.6。2。3道管连接无论采用丝口连接、还是焊口连接,均应进行气密性检查试验;6。2。4排水管道安装完后,应分段进行灌水试验,确保通畅无阻。6.2。5管道固定件,无论是采取支托方式,还是采取吊挂形式,均应保证管道稳定、不变形和形成一定的坡度。6.2。6安装施工中,一定要与土建部分协调好关系,及时插入各项工作,防止事后作业等现象发生。六、 质量保证措施7。1管理制度7。1.1 质量责任制项目部按照ISO9000体系运行文件的要求建立质
21、量保证体系,设立专职质量员,制定各级质量责任制,明确岗位职责,以工序质量和工作质量来确保质量目标。7。1.2 工程项目质量总承包负责制度本公司对单位工程的全部分部分项工程质量向业主负责。按有关规定进行工程分包的,本公司对分包工程进行全面质量控制。7。1.3 技术交底制度坚持以技术进步来保证施工质量的原则.每个工种、每道工序施工前组织进行各级技术交底,包括项目总工对工长的技术交底,工长对班组长的技术交底、班组长对作业班组的技术交底,技术交底存档备查。7。1。4 材料进场检验制度公司建立合格材料供应商的档案,并从列入档案的供应商中采购材料。现场试验员按规范、标准规定,对进场材料进行材质复核检验,杜
22、绝不合格材料的使用.7.1。5 样板引路制度每个分项工程或工种(特别是量大面广的分项工程)在开始大面积操作前做出示范样板,统一操作要求,明确质量目标,同时据此确定成品、半成品的加工定货计划。7.1。6 施工挂牌制度主要工种如砌筑、防水等施工过程中在现场实行挂牌,注明管理者、操作者、施工日期,并做相应的图文记录,作为重要的施工档案保存。7。1。7 过程三检制度实行并坚持自检、互检、交接检制度,自检要作文字记录。隐蔽工程和技术复核由项目技术负责人组织工长、质量检查员、班组长作检查,并做出较详细的文字记录。在此基础上,报监理代表、业主代表进行复核、检查并办理书面认可手续。7。1.8 质量否决制度对不
23、合格分项、分部工程必须进行返工,杜绝不合格分项工程流入下道工序.7。1.9 成品保护制度合理安排施工工序,减少工序的交叉作业.上下工序间做好交接工作,并做好记录。严格执行成品保护措施,确保成品不受损。7。1。10 培训上岗制度项目所有管理及操作人员应经过业务技能培训,并按规定持证上岗。操作人员入场前,进行工程处、项目部、班组三级质量教育,确保人力资源符合质量形成的要求.7。1。11 技术资料管理制度设专职资料员,负责收集各类现场操作记录及材料试验记录、质量检验记录等归档,确保质量记录与施工同步,原始、齐全.7。1.12 回访维修制度本工程交付业主使用后,若分阶段交付,分别以分阶段交付日算起),
24、本公司在六个月后进行第一次工程质量回访,一年后进行每半年一次和季节性工程质量回访,征询用户意见。凡属于本公司在施工时造成的问题,均由我方负责维修,费用由我方承担.凡不属于本公司造成的问题,而业主要求维修的,我方协助解决,费用由业主承担.返修后的工程,由业主签字确认.7.1。13 质量奖罚制度按“谁施工、谁负责的原则,对各操作班组进行全面质量管理和追踪管理,采取质量与经济挂钩的奖罚制度,质量优者重奖,质量劣者重罚直至退场。7。1。14 工程质量检查制度项目经理组织质量周检,工长、质量员负责质量日查日纠,公司质量主管部门组织质量半月检,各种检查做到有记录,有整改通知,有整改记录,有罚款依据。七、
25、安全生产保证措施安全生产关系工程施工能否顺利进行,也是生产效益和社会效益的保证.为确保生产必须安全,项目部设专职安全员负责安全生产的检查、监督,负责安全生产的日常管理工作。安全员受项目经理直接领导,对安全生产具有否决权.8。1 工作目标8.1.1月负伤频率3,杜绝死亡和重伤事故。8。1。2施工现场安全达标合格率100,按建筑施工安全检查标准(JGJ59-99)所规定的分项检查评分表有几项评几项,确保所有分项分月达标.8。1。3项目部实行安全周检制,公司主管部门每旬组织安全质量大检查一次,每半月复查一次。做到有记录,有隐患通知,有整改记录,有罚款依据。8。 2 安全管理制度按照建筑施工安全检查标
26、准(JGJ59-99)建立各项安全管理制度,做到制度完善、责任到岗并严格执行,严格检查、整改、考核,确保生产安全。8 2。1 安全生产责任制项目部建立、健全各级各部门的安全生产责任制,责任落实到人.各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施.总包对现场安全进行全面管理,总、分包之间必须签订安全生产协议书。8.2。2 安全教育制度新进场工人须进行公司、工程处、项目部和班组的三级教育;工人变换工种,须进行新工种的安全技术教育;工人应掌握本工种操作技能,熟悉本工种安全技术操作规程;认真建立“职工劳动保护记录卡”,及时做好记录。8.2。3 施工专项安全方案制度施工前,编制施工用电、导气石
27、笼等专项安全方案,明确安全技术措施,经技术负责人审查批准后执行。8.2。4 分部分项工程安全技术交底制度任一分部分项工程施工前,项目经理组织施工员、技术负责人对班组成员进行全面有针对性的书面安全技术交底,受交底者履行签字手续.交底一式三份,班组长、安全员、交底人各存一份备查.8。2.5 特种作业持证上岗制度特种作业人员必须经培训考试合格持证上岗,操作证必须按期复审,不得超期使用,名册齐全.8.2.6 安全检查项目部必须建立定期安全检查制度和日查日纠制度,做到有时间、有要求,明确重点部位、危险岗位。安全检查有记录.对查出的隐患应及时整改,做到定人、定时间、定措施。8。2。7 班组“三上岗、一讲评
28、”活动制度班组在班前须进行上岗交底、上岗检查、上岗记录的“三上岗”和每周一次的“一讲评”安全活动.项目部对班组的安全活动制定考核措施 ,并严格考核、奖惩。8。2.8 遵章守纪、佩戴标记,严禁违章指挥、违章作业.、各类人员佩戴不同颜色的袖标记:工地负责人戴黄底红字袖章;安全总值班戴红底白字袖章;生产班组长戴紫底白字袖章;生产班组安全员戴绿底白条袖章;、施工管理人员和各类操作工人要戴不同颜色安全帽,以示区别:施工管理人员戴黄色安全帽;生产班组人员戴白色安全帽;机械操作人员戴蓝色安全帽;机械吊车指挥戴红色安全帽。8.2。9 工伤事故处理制度项目部建立事故档案,按调查分析规则、规定进行处理报告,认真做
29、好“四不放过”工作。8。2。10 安全备用金制度工程处建立专项安全备用金帐户,用以项目部配置安全用品,支付安全措施费,确保安全生产有资金投入保证.8.2。11 安全生产宣传牌在工程主要施工部位、作业点、危险区、主要通道口都必须挂有安全宣传标语或安全警示牌,并绘制警示牌平面布置图,按日检查,防止拆除。8。3 “三宝安全保护措施8.3.1 安全帽安全帽必须经有关部门检验合格后方能使用;正确使用安全帽并扣好帽带;不准把安全帽抛、扔或坐、垫;不准使用缺衬、缺带及破损安全帽.8.3.2 安全带安全带须经有关部门检验合格方能使用;安全带使用两年后,必须按规定抽验一次,对抽验不合格的,须更换安全绳后才能使用
30、;安全带应储存在干燥、通风的仓库内,不准接触高温、明火、强碱或尖锐的坚硬物体;安全带应高挂低用,不准将绳打结使用;安全带上的各种部件不得任意拆除。更换新绳时要注意加绳套.8。4 施工用电8。4。1 支线架设配电箱的电缆线应有套管,电线进出不混乱。大容量电箱上进线加滴水弯;支线绝缘好,无老化、破损和漏电;支线应沿墙或电杆架空敷设,并用绝缘子固定;过道电线可采用硬质护套管埋地并作标识;室外支线应用橡皮线架空,接头不受拉力并符合绝缘要求。8。4。2 现场照明一般场所采用220V电压。危险、潮湿场所和金属容器内的照明、楼梯间照明及手持照明灯具采用符合要求的安全电压(36V);照明导线应用绝缘子固定,严
31、禁使用花线或塑料胶质线。导线不得随地拖拉或绑在脚手架上;照明灯具的金属外壳必须接地或接零。单相回路内的照明开关箱必须装设漏电保护器;室外照明灯具距地面不得低于3m;室内距地面不得低于2。4m.碘钨灯固定架设,要保证安全。钠、铊等金属卤化物灯具的安装高度宜在5m以上,灯线不得靠近灯具表面。8。4。3 架空线架空线必须设在专用电杆上,严禁架设在树或脚手架上;架空线一般应装设横担和绝缘子,其规格、线间距离、档距等符合架空线路要求,其电杆板线离地2。5m以上应加绝缘子;架空线一般应离地4m以上,机动车道为6m以上。8。4.4 电箱(配电箱、开关箱)电箱做到门、锁、色标齐全和统一编号;电箱内开关电器必须
32、完整无损,接线正确.各类接触装置灵敏可靠,绝缘良好.无积灰、杂物,箱体不得歪斜;电箱安装高度和绝缘材料等均应符合规定;电箱内应设置漏电保护器,选用合理的额定漏电动作电流进行分极配合;配电箱应设总熔丝、分熔丝、分开关。零排地排齐全。动力和照明分别设置;配电箱的开关电器应与配电线或开关箱一一对应配合,作分路设置,以确保专路专控;总开关电器与分路开关电器的额定值、动作整定值相适应.熔丝应和用电设备的实际负荷相匹配。金属外壳电箱应作接地或接零保护;开关箱与用电设备实行一机一闸一保险;同一移动开关箱严禁配有380V和220V两种电压等级。8.4.5 接地接零接地体可用角钢、圆钢或钢管(配电室接地体与桩身
33、钢筋连接,构成接地网),但不得用螺纹钢,其截面不小于48mm,一组2根接地体之间间距不小于2.5m,入土深度不小于2m,接地电阻就符合规定。橡皮线中黑色或绿黄双色线作为接地线.与电气设备相连接的接地或接零线截面最小不能低于2。5mm多股芯线;手持式设备应采用不小于1。5mm的多股铜芯线。电杆转角、终端杆及总箱、分配电箱必须有重复接地;高层配电箱重设接地,必须从地下引入。8.4。6 变配电装置配电间面积应不小于3m3m。单列配电柜(板)通道:正面不小于1.5,侧面不小于1m,背面不小于0。8m,双列配电柜正面不小于2m。配电间必须符合“四防一通的要求.变配电间应配有安全防护用品和消防器材,并有各
34、类警告标牌;开关应有编号及用途标记。保持室内清洁无杂物.8.5 中小型机具安全保险装置必须齐全、灵敏、可靠;电源线不得破损、裸露,有良好的接地线或接零线保护;木工机具、手持式电动工具、电焊机、水泵应单独安装漏电保护器并灵敏可靠;乙炔气瓶与氧气瓶应分开存放,二者距离应大于5m;凡属须持证上岗操作的机具,操作者必须持有效证件上岗.8。6 防火安全8.6。1 建立防火责任制,职责明确.项目部设专职防火干部和专职消防员,建立防火档案并正确填写。8。6.2 建立义务消防队,由安全员和保卫干事具体负责,订出教育训练计划和管理办法。8。6.3 重点部位(危险仓库、油漆间、木库、木工间等)建立有关规定,有专人
35、管理,落实责任.按要求设置警告标志,配置相应消防器材。8。6。4 建立动用明火审批制,按规定划分级别,明确审批手续,并有监护措施.8。6。5 一般建筑各楼层、非重点仓库及宿舍,明确用火审批手续,并有监护措施。8.6.6 焊割作业应严格执行“十不烧”及压力容器使用规定。8。6。7 危险品押运人员、仓库管理人员和特殊工种必须经培训和审证,做到持证上岗。8.6。8 针对垃圾翻堆及导气石笼施工作业的特殊防火措施,到达每日填埋高度,用杂填土进行每日覆盖.填埋高度达5米时,需进行中间覆土,覆土采用杂填土,压实厚度为30公分.导气石笼施工时配备灭火器在施工作业场地10米处。八、 冬雨季施工措施10.1 雨季
36、施工中,在不影响工程顺利进行的前提下,对不适于雨季施工的项目有意提前或延后安排施工。10。2 雨季施工中,对有的项目无法调剂而又必须连续进行或将要完成的工程项目,不因雨而影响施工,应采取防滑、防淋等施工措施.10。3 在雨季来临之前,清修库区周边排水沟及时排除雨水,防止库区受浸泡。认真做好现场的排水和运输道路的维护,以及材料、成品、半成品的储备工作。10。4 在雨季来临之前,准备好防淋、防滑、防淹、防雷等物质和必备的雨具.10。5 雨季拌制砂浆或零星砼时,根据砂、石含水量及时调整用水量。九、 文明施工措施施工现场的文明水平和整洁有序的场容场貌,是企业技术、管理水平与综合实力的体现,是对公众展示
37、并建立企业形象的窗口.搞好项目文明施工,不但有利于建立优良的社会形象,有力地促进对外经营,并对促进工程质量,安全生产、减少浪费、降低消耗、增进经济效益有着直接不容忽视的效果.为保证工程做到文明施工,特制定本措施。文明施工的目标:确保按丽江地区有关规定“安全文明卫生工地达标.11.1 形象宣传施工现场大门口设置展示企业的标志和企业目标追求的标语,按标准(JGJ59-99)设置整齐明显的工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌和施工现场总平面图,主动接受社会监督。11。2 施工现场要做到内部管理要标准化;外部形象要优化;项目社区关系要和谐,泥浆不外流;管线不损坏;渣
38、土不乱扔;车辆出场冲洗干净轮胎,做到轮胎不粘泥。11.3 对现场管理人员和操作人员统一制作标明姓名、年龄、性别、岗位和粘有照片的胸卡。同时对管理人员集中制作公布并标明姓名、职责、照片的岗位职责牌,以方便工作的联系.11.4 工地办公室有施工计划进度、管理人员岗位职责、施工平面布置图等主要图表等上墙,并保持资料放置有序,室内外清洁,各个办公室标明类别、人员、简要职责,以方便联系。11。5 优化施工平面布置,修整已有道路并新建现场内施工干道,修建各种临设周围的排水沟;在搅拌站、地泵等处设置污水沉淀池,在食堂等处设隔油池,对施工废水、生活废水进行沉淀处理,定期掏油,做到现场道路通畅,排水沟无阻塞,避
39、免废水对城市下水道造成污染和堵塞.11。6 现场材料、机具的进场,办理入城手续,如白天不得通行,则尽量组织材料和机具夜间进场,并采取限量、围护、清扫等措施,避免对城市街道造成污染,进场后严格按平面图堆放、就位,不得随意甩置。避免二次搬运和漕水淹没.11。7 地材、水泥等材料进场和建筑垃圾清运时,必须洒水减少扬尘,散水泥和其他易飞扬的细颗粒散体材料堆置在仓库内;对砂、石材料采用硬地坪堆放,对入场道路和临设周围的场地定期清扫、洒水、减少尘埃飞扬.11.8 施工现场有治安防范措施。重点要害部位防范设施和防范工作要落实到位。综合治理的目标管理责任明确.加强对职工和民工精神文明的教育,民工管理制度化,杜
40、绝“三无”人员进入现场和打架、闹事、酗酒、赌博等治安事件发生.遵守社会公德及社会治安管理条例.现场设置文化娱乐室供现场人员娱乐、休息。11。9 施工现场临时生活区排水畅通;垃圾有集中的堆坑或容器,并及时清除;厕所清洁卫生,有专人定时清理。11.10 工地食堂清洁卫生符合法规要求。施工现场设置医务室或医务人员到现场巡回医疗,开展防病治病工作.11。11 施工噪音的防范11.11.1 建立健全控制人为噪音和管理制度,减少人为的大声喧哗,对大声喧哗者采取说服、教育、罚款、清场的手段,所有物体必须轻取轻放,不得乱扔,避免影响四周人员的工作休息。11.11。2 强噪声作业措开午间休息时间;办理夜间施工许
41、可证,夜间尽量安排噪声小的项目施工,对噪声大的施工机械,以最大限度地减弱噪声.11。11。3 对产生噪声较大的搅拌站,采用隔声材料进行封闭,并设吸尘装置,尽量避免搅拌声音、灰尘的扩散。11。11。4 协调处理好现场周边单位和居民的关系,党、政、工、团要做好宣传、安抚工作,赢得周边单位,居民的谅解和支持,减少因施工产生的矛盾和冲突。11。11。5 严格遵守执行建设部关于安全文明施工现场管理办法及丽江地区安全文明卫生工地的规定。11。12 工地文明建设11.12。1 坚持两个文明一起抓的思想,建立定期宣传教育制度,从“爱民、便民”出发,宣传社会形势、企业精神和工地安全文明卫生、相关法律、法规及好人好事等内容。11。12。2 坚持“以人为本的指导思想,加强班组建设,教育职工遵纪守法,增强法制观念;全面提高以职业理想、职业素质、职业纪律、职业技能为主要内涵的职业道德修养;杜绝刑事犯罪和违法乱纪行为,树立爱岗敬业精神,提高企业全体职工的文明素质.11。12.3 提倡围墙内是“一家的做法,施工单位要主动与工地周边的有关社区单位搞好合作,积极开展共建文明活动,发挥文明窗口的作用,树立良好的建筑行业形象。11.12.4 搞好用火管理,工地及仓库要配备足够的有盖消防水池、砂包、灭火器具等。11
