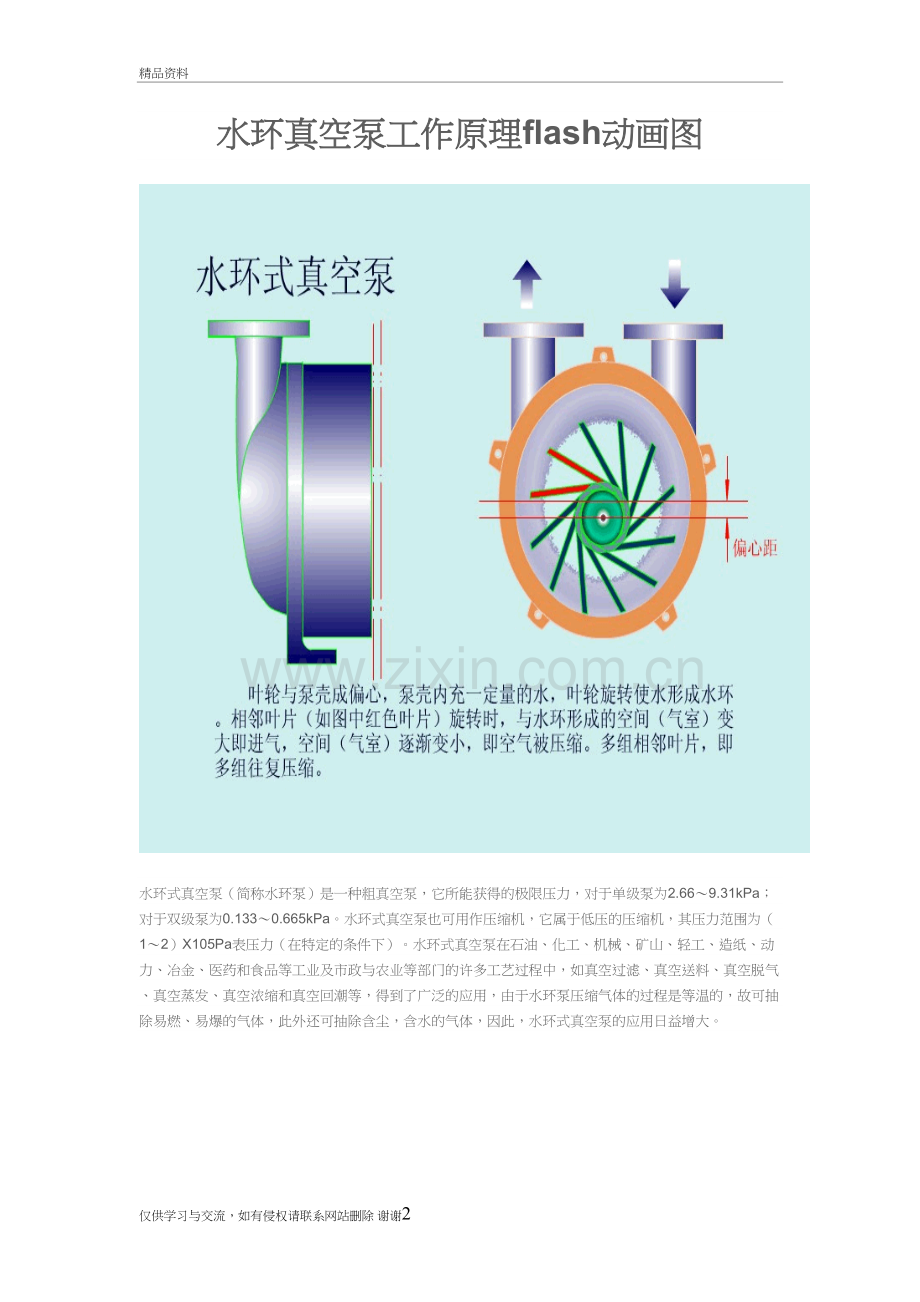

水环真空泵工作原理flash动画图精品资料水环真空泵工作原理flash动画图水环式真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限压力，对于单级泵为2.669.31kPa；对于双级泵为0.1330.665kPa。水环式真空泵也可用作压缩机，它属于低压的压缩机，其压力范围为（12）X105Pa表压力（在特定的条件下）。水环式真空泵在石油、化工、机械、矿山、轻工、造纸、动力、冶金、医药和食品等工业及市政与农业等部门的许多工艺过程中，如真空过滤、真空送料、真空脱气、真空蒸发、真空浓缩和真空回潮等，得到了广泛的应用，由于水环泵压缩气体的过程是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘，含水的气体，因此，水环式真空泵的应用日益增大。 如图为水环式真空泵的工作原理示意图，水环泵是由叶轮、泵体、吸排气盘、水在泵体内壁形成的水环、吸气口、排气口、辅助排气阀等组成的。 叶轮被偏心的安装在泵体中，当叶轮按图示方向旋转时，进入水环式真空泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切（如-断面），水环的下部内表面刚好与叶片顶端接触（实际上，叶片在水环内有一定的插入深度）。此时，叶轮轮毂与水环之间形成了一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0为起点，那么叶轮在旋转前180时，小腔的容积逐渐由小变大（即从断面-到-），压强不断的降低，且与吸排气盘上的吸气口相通，当小腔空间内的压强低于被抽容器内的压强，根据气体压强平衡的原理，被抽的气体不断地被抽进小腔，此时正处于吸气过程。当吸气完成时与吸气口隔绝，从-到-断面，小腔的容积正逐渐减小，压力不断地增大，此时正处于压缩过程，当压缩的气体提前达到排气压力时，从辅助排气阀提前排气。从断面-到-，而与排气口相通的小腔的容积进一步地减小压强进一步的升高，当气体的压强大于排气压强时，被压缩的气体从排气口被排出，在泵的连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到连续抽气的目的。 在水环泵中，辅助排气阀是一种特殊结构，一般采用橡皮球阀，它的作用是消除泵在运转过程中产生的过压缩与压缩不足的现象。这两种现象都会引起过多的功率消耗。因为水环式真空泵没有直接的排气阀，而且排气压力始终是固定的，水环泵的压缩比决定于进气口的终止位置和排气口的起始位置，然而这两个位置是固定不变的，因而不适应吸入压力变化的需要。为了解决这个问题，一般在排气口下方设置橡皮球阀，以便当泵腔内过早达到排气压力时，球阀自动开启，气体排出，消除了过压缩现象。一般在设计水环泵时都以最低吸入压力来确定压缩比，以此来确定排气口的起始位置，这样就解决了压缩不足的现象。仅供学习与交流，如有侵权请联系网站删除 谢谢3
