索佳SET22D全站仪基本操作

学习—————好资料

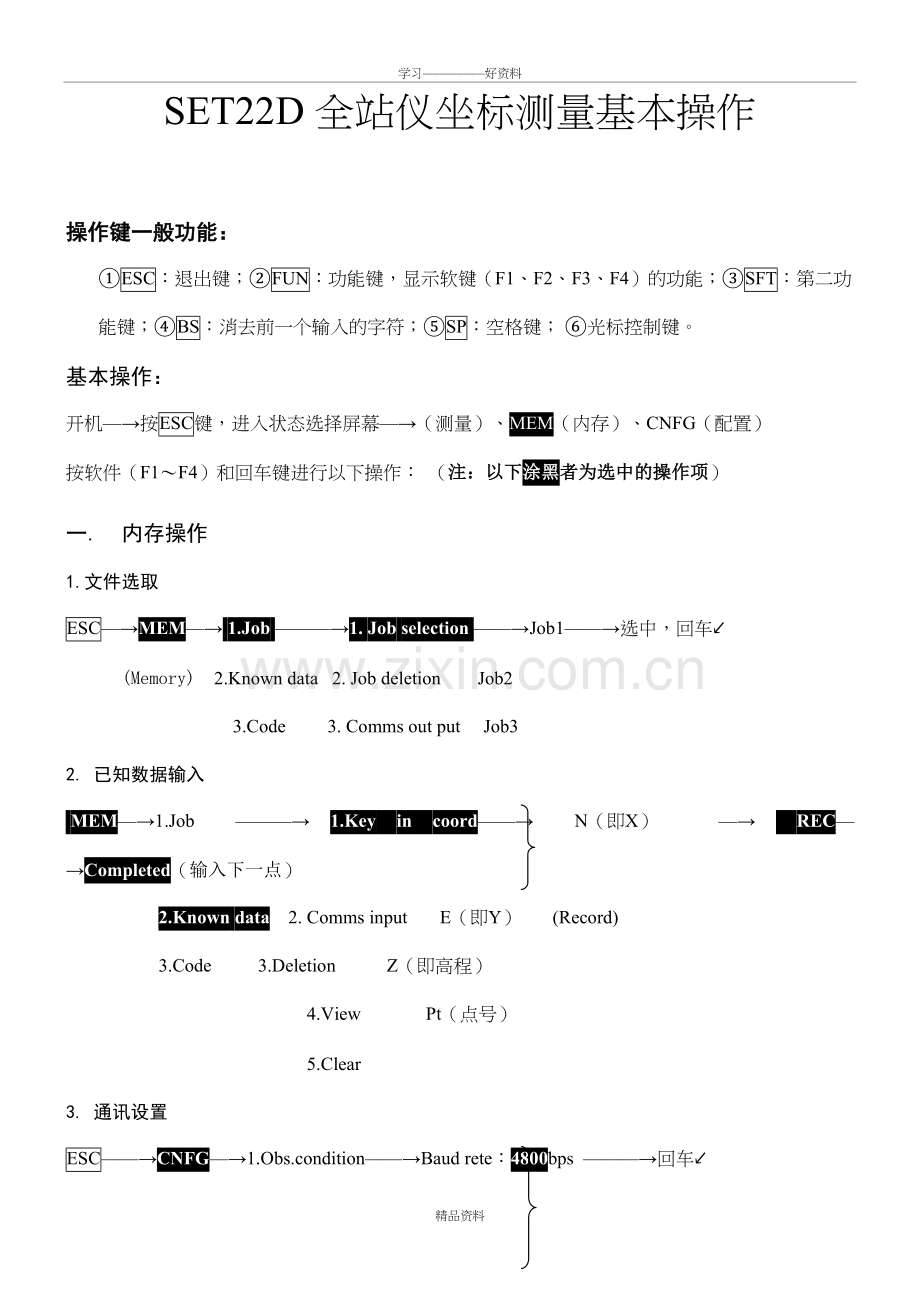

SET22D 全站仪坐标测量基本操作

操作键一般功能：
①ESC：退出键；②FUN：功能键，显示软键（F1、F2、F3、F4）的功能；③SFT：第二功能键；④BS：消去前一个输入的字符；⑤SP：空格键； ⑥光标控制键。
基本操作：
开机—→按ESC键，进入状态选择屏幕—→（测量）、MEM（内存）、CNFG（配置）
按软件（F1～F4）和回车键进行以下操作： （注：以下涂黑者为选中的操作项）
一. 内存操作
1.文件选取
ESC—→MEM—→ 1.Job ———→1. Job selection ——→Job1——→选中，回车↙
(Memory) 2.Known data 2. Job deletion Job2
3.Code 3. Comms out put Job3
2. 已知数据输入
MEM—→1.Job ———→ 1.Key in coord——→ N（即X） —→ REC—→Completed（输入下一点）
2.Known data 2. Comms input E（即Y） (Record)
3.Code 3.Deletion Z（即高程）
4.View Pt（点号）
5.Clear
3. 通讯设置
ESC——→CNFG—→1.Obs.condition——→Baud rete：4800bps ———→回车↙
（Configure） 2.Instr.const Data bits：8 bits
3.Data＆time Parity：Not set （波特率与计算机设置一致，其他不须变）
4. Comms Setup Stop bit：1 bit
5.Unit Check sum：No
6.Key function Xon/Xoff：No
4.通讯输出
MEM—→1.Job——→1. Job selection——→1.SDR ↙ ——→ Job# ↙（选中文件，回车，执行数据输出）
2.Known dat 2. Job deletion 2.Printed output
3.Code 3. Comms out put
二. 水平角测量
对中、整平（使用电子气泡），在MEAS“测量”状态下：
盘左—→瞄准目标1—→0 SET、0 SET (目标1水平方向读数为0°00′00″），记录；
—→瞄准目标2—→读HAR，即为盘左半测回水平角，记录；
盘右—→瞄准目标1—→0 SET、0 SET (目标1水平方向读数为0°00′00″），记录；
—→瞄准目标2—→读HAR，即为盘右半测回水平角，记录；
取平均值，即为所观测水平角角度值。
（注：按0 SET 键2次，可以将当前瞄准方向的水平读盘读数置为“0”）
三. 距离测量
1. 先进行测距状态设置（见四、1），并按 SET 键选择当前使用的反射器类型；
2. 瞄准目标，按 SDIST 键测距，显示S（斜距）、ZA（竖盘读数）、HAR（水平度盘读数）；
（注：按 FUNC 键，屏幕显示切换为：S—斜距、H—平距、V—高差）
四. 坐标测量
1.测距状态设置
MEAS—→EDM—→Temp. ：21 ℃ 输入温度
Press. ：1013hpa 气压
ppm. ：6 （自动改正值）
Reflector ：Prism 输入温度，选取反射器、测距模式—→回车↙
PC ：－30 （棱镜常数-30mm；反射片常数为0，回车后自动显示）
测距模式 ：“fine”S 导线测距选“fine”S（单次精测）；测图时选“单次粗测”
2.测站定向（输入测站点、后视点坐标，照准后视点，完成测站定向，并作定向检查）
（1）测站坐标输入
MEAS—→COORD—→1.Observation——→ N0：5897.230（输入X） ———→ OK ↙
(coordinates) 2.Stn data（测站数据）E0：3096.028（输入Y）
3.Set h angle Z0：7.500 （输入高程） 输入测站数据
Inst.h.：1.560 （instrument height）
Tgt.h.：1.600 （target height）
或： 按“ READ ”，取已知点点号即可
（2）后视点坐标（或坐标方位角）输入
MEAS—→COORD—→1.Observation——→HAR：（输入后视点坐标方位角） ———→回车2次↙，↙—→ OK
2.Stn data BS —→N0：123.456
3.Set h angle E0：456.789 （注：测站坐标前一步已输入）
Z0：7.500
NBS：223.456（输入后视点X）
EBS：556.789（输入后视点Y） 输入后视点坐标
ZBS：4.825 （输入后视点高程）
或：按“ READ ”，取后视点点号
（3）后视点坐标输入后，按软件“ OK ”，进行定向，并作定向检查：
OK—→定向屏幕：Take BS—→YES —→HAR：******———→回车，↙—→检查：瞄准后视点→
（上一行的说明→要求精确瞄准后视点→确认→显示定向后后视点方位角→方位角确认 ）
—→1.Observation（测量）—→(瞄准、测量后视点坐标，应与已知
2.Stn data 数据一致，则定向无误。可进行坐
3.Set h angle 标采集测量）
3.坐标测量与记录
完成“文件选取”、“后视定向”，可进行坐标测量。照准后视点，回车↙：
COORD—→1.Observation↙—→Coord. (测点数据屏幕)——→REC ———→Coord.(记录屏幕)—→ OK
2.Stn data N 206.091 (或“OBS”观测) N： 206.091
3.Set h angle E 655.270 E： 655.270
Z 12.228 Z： 12.228
H 100.000 Pt.：102（一般只须输第一点号）
ZA 87°16′13″ Code.：F1B1
HAR 100°00′00″ Tgt.h.：1.600m
—→ OBS (照准下一点，观测) —→ REC .(记录)—→OK—→（循环重复）
