灌注桩旁站记录

精品文档
B11

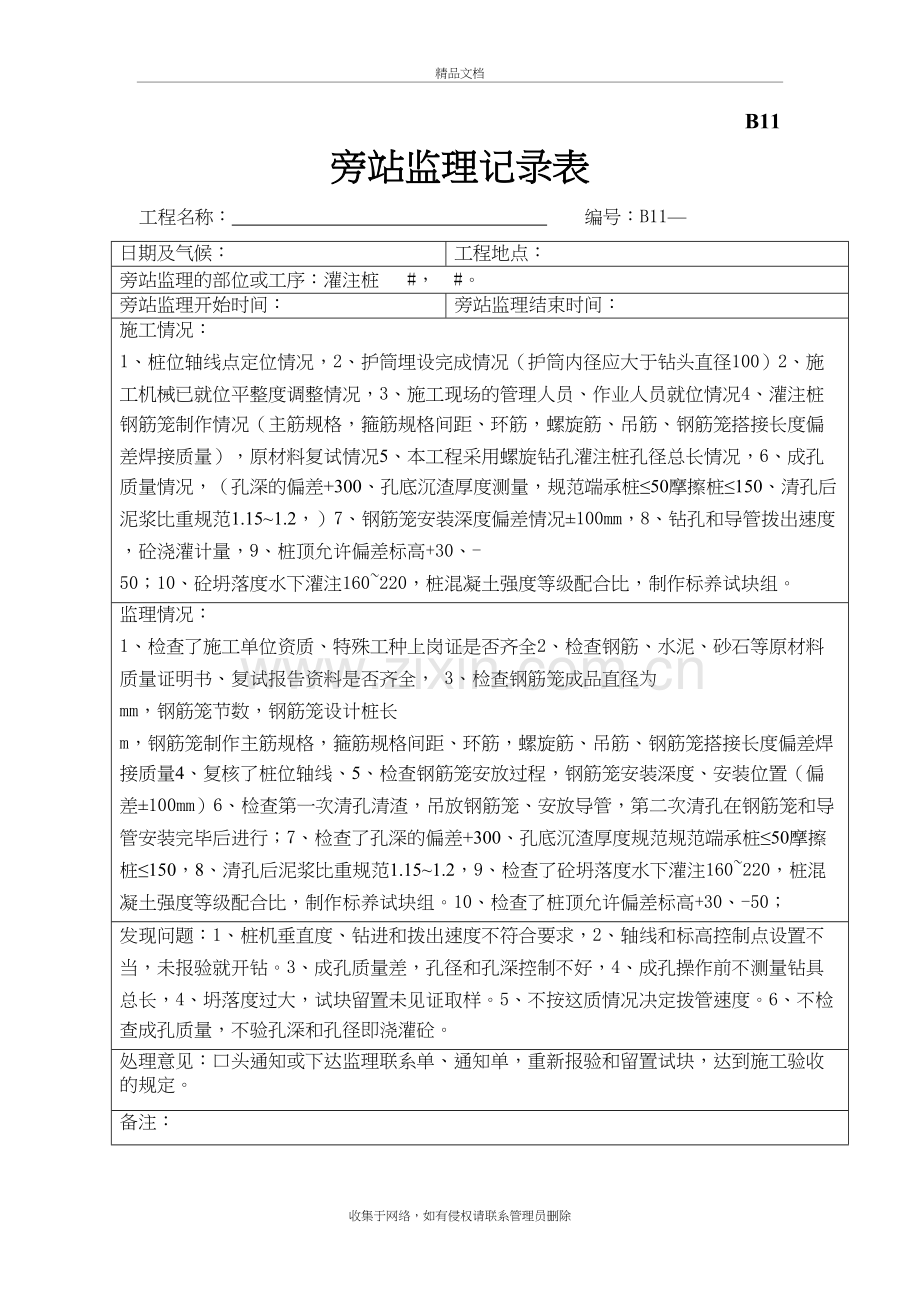

旁站监理记录表
工程名称： 编号：B11—
日期及气候：
工程地点：
旁站监理的部位或工序：灌注桩 #， #。
旁站监理开始时间：
旁站监理结束时间：
施工情况： 1、桩位轴线点定位情况，2、护筒埋设完成情况（护筒内径应大于钻头直径100）2、施工机械已就位平整度调整情况，3、施工现场的管理人员、作业人员就位情况4、灌注桩钢筋笼制作情况（主筋规格，箍筋规格间距、环筋，螺旋筋、吊筋、钢筋笼搭接长度偏差焊接质量），原材料复试情况5、本工程采用螺旋钻孔灌注桩孔径总长情况，6、成孔质量情况，（孔深的偏差+300、孔底沉渣厚度测量，规范端承桩≤50摩擦桩≤150、清孔后泥浆比重规范1.15~1.2，）7、钢筋笼安装深度偏差情况±100mm，8、钻孔和导管拨出速度，砼浇灌计量，9、桩顶允许偏差标高+30、-50；10、砼坍落度水下灌注160~220，桩混凝土强度等级配合比，制作标养试块组。
监理情况： 1、检查了施工单位资质、特殊工种上岗证是否齐全2、检查钢筋、水泥、砂石等原材料质量证明书、复试报告资料是否齐全， 3、检查钢筋笼成品直径为 mm，钢筋笼节数，钢筋笼设计桩长 m，钢筋笼制作主筋规格，箍筋规格间距、环筋，螺旋筋、吊筋、钢筋笼搭接长度偏差焊接质量4、复核了桩位轴线、5、检查钢筋笼安放过程，钢筋笼安装深度、安装位置（偏差±100mm）6、检查第一次清孔清渣，吊放钢筋笼、安放导管，第二次清孔在钢筋笼和导管安装完毕后进行；7、检查了孔深的偏差+300、孔底沉渣厚度规范规范端承桩≤50摩擦桩≤150，8、清孔后泥浆比重规范1.15~1.2，9、检查了砼坍落度水下灌注160~220，桩混凝土强度等级配合比，制作标养试块组。10、检查了桩顶允许偏差标高+30、-50；
发现问题：1、桩机垂直度、钻进和拨出速度不符合要求，2、轴线和标高控制点设置不当，未报验就开钻。3、成孔质量差，孔径和孔深控制不好，4、成孔操作前不测量钻具总长，4、坍落度过大，试块留置未见证取样。5、不按这质情况决定拨管速度。6、不检查成孔质量，不验孔深和孔径即浇灌砼。
处理意见：口头通知或下达监理联系单、通知单，重新报验和留置试块，达到施工验收的规定。
备注：
承包单位：
项目经理部：
质检员（签字）：
年 月 日
监理单位：
项目监理机构：
旁站监理人员：
年 月 日
江苏省建设厅监制
