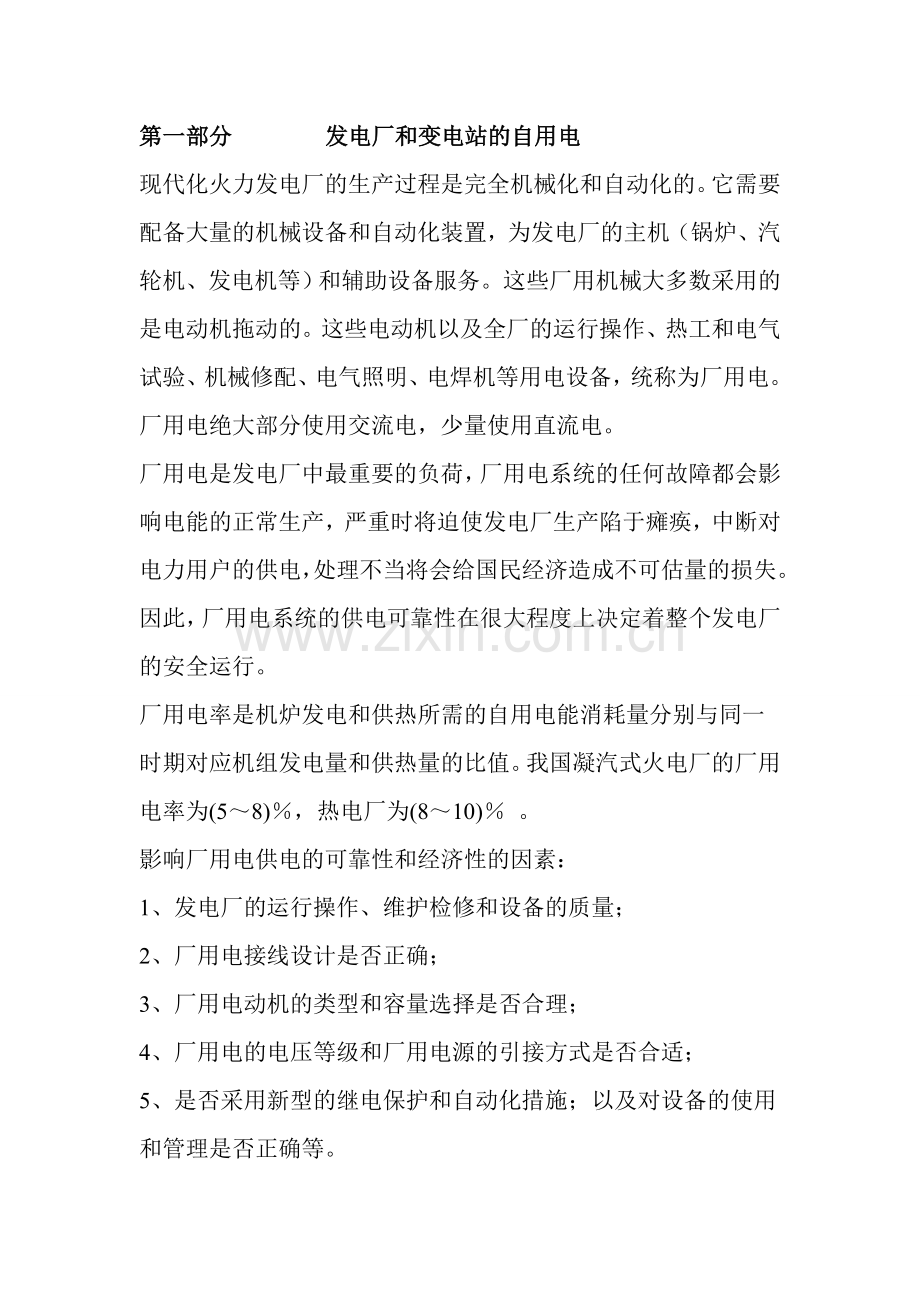

第一部分 发电厂和变电站的自用电
现代化火力发电厂的生产过程是完全机械化和自动化的。它需要配备大量的机械设备和自动化装置，为发电厂的主机（锅炉、汽轮机、发电机等）和辅助设备服务。这些厂用机械大多数采用的是电动机拖动的。这些电动机以及全厂的运行操作、热工和电气试验、机械修配、电气照明、电焊机等用电设备，统称为厂用电。厂用电绝大部分使用交流电，少量使用直流电。
厂用电是发电厂中最重要的负荷，厂用电系统的任何故障都会影响电能的正常生产，严重时将迫使发电厂生产陷于瘫痪，中断对电力用户的供电，处理不当将会给国民经济造成不可估量的损失。因此，厂用电系统的供电可靠性在很大程度上决定着整个发电厂的安全运行。
厂用电率是机炉发电和供热所需的自用电能消耗量分别与同一时期对应机组发电量和供热量的比值。我国凝汽式火电厂的厂用电率为(5～8)％，热电厂为(8～10)％ 。
影响厂用电供电的可靠性和经济性的因素：
1、发电厂的运行操作、维护检修和设备的质量；
2、厂用电接线设计是否正确；
3、厂用电动机的类型和容量选择是否合理；
4、厂用电的电压等级和厂用电源的引接方式是否合适；
5、是否采用新型的继电保护和自动化措施；以及对设备的使用和管理是否正确等。

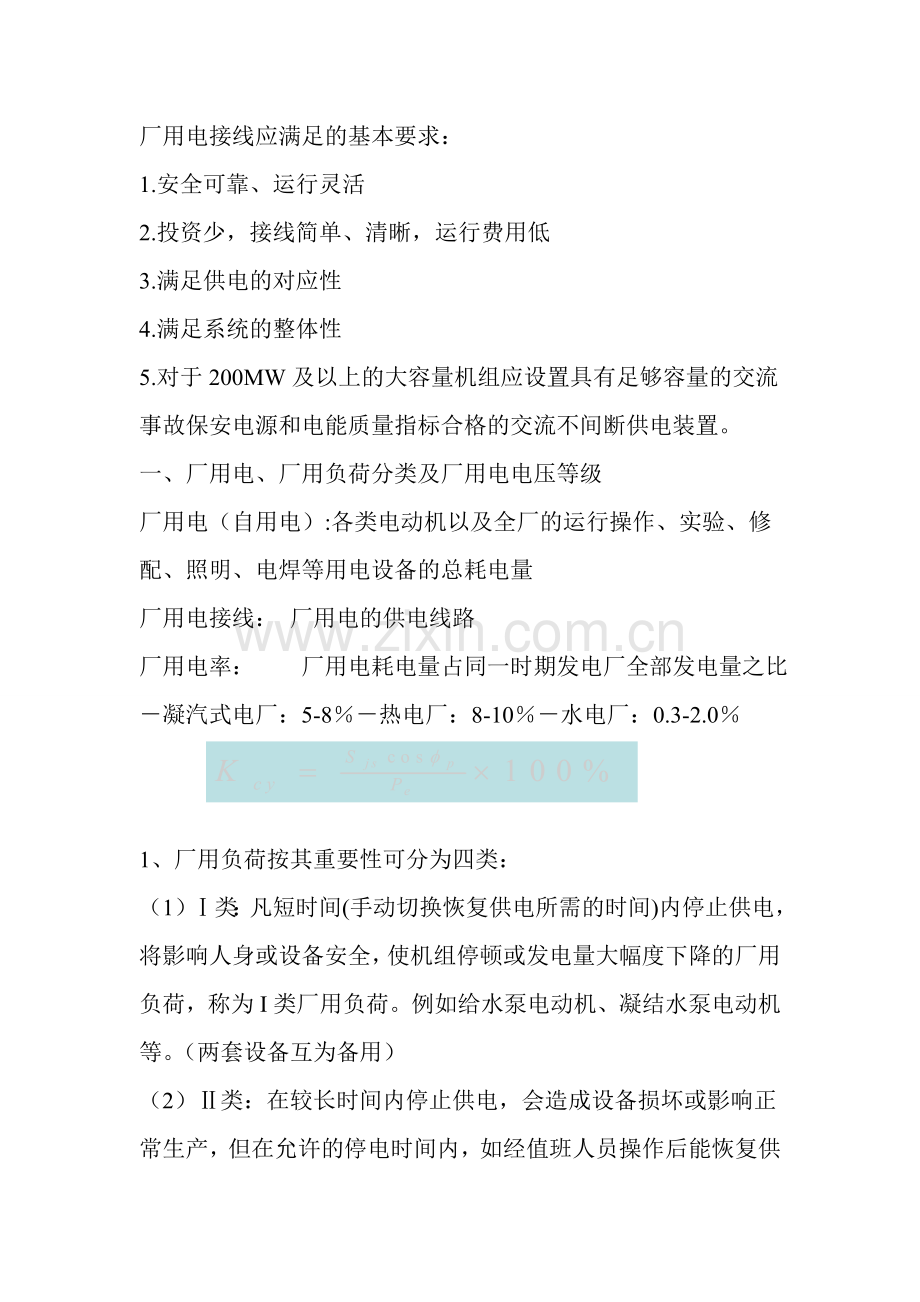

厂用电接线应满足的基本要求：
1.安全可靠、运行灵活
2.投资少，接线简单、清晰，运行费用低
3.满足供电的对应性
4.满足系统的整体性
5.对于200MW及以上的大容量机组应设置具有足够容量的交流事故保安电源和电能质量指标合格的交流不间断供电装置。
一、厂用电、厂用负荷分类及厂用电电压等级
厂用电（自用电）:各类电动机以及全厂的运行操作、实验、修配、照明、电焊等用电设备的总耗电量
厂用电接线： 厂用电的供电线路
厂用电率： 厂用电耗电量占同一时期发电厂全部发电量之比
－凝汽式电厂：5-8％－热电厂：8-10％－水电厂：0.3-2.0％

1、厂用负荷按其重要性可分为四类：
（1） Ⅰ类：凡短时间(手动切换恢复供电所需的时间)内停止供电，将影响人身或设备安全，使机组停顿或发电量大幅度下降的厂用负荷，称为I类厂用负荷。例如给水泵电动机、凝结水泵电动机等。（两套设备互为备用）
（2）Ⅱ类：在较长时间内停止供电，会造成设备损坏或影响正常生产，但在允许的停电时间内，如经值班人员操作后能恢复供电而不致造成生产混乱的负荷，称为Ⅱ类厂用负荷。例如输煤系统机械用电动机；水处理设备和冲灰系统水泵用电动机等。（两段母线供电，手动切换）
（3）Ⅲ类：较长时间停电，不会直接影响生产，仅带来不便。例如中央修配厂、油处理室的电动机等。（一个电源供电）
（4）事故保安负荷：大容量发电厂自动化程度高，事故停机过程中及停机后的一段时间内，必须保证供电的负荷，否则可能引起主要设备损坏，重要的自动控制失灵或危及人身安全的负荷，称为事故保安负荷。（由蓄电池组、柴油发电机、燃气轮机、外部独立电源)
2、按对电源的要求分为：
（1）直流保安负荷: 由蓄电池供电的负荷
（2）交流不停电保安负荷：在机组起动、运行到停机过程中，甚至停机以后的一段时间内，需要连续供电并具有恒频恒压特性的负荷。
（3）允许短时停电交流保安负荷：平时由交流厂用电供电，失去厂用工作或备用电源时，由交流保安电源供电的负荷。
3、厂用电供电电压等级的确定：
厂用负荷的供电电压，主要取决于发电机的额定容量、额定电压、厂用电动机的电压、容量和数量等因素。
发电厂和变电所中一般供电网络的电压:
低压供电网络为0.4kv（380V/220V）；
高压供电网络有6kv、10kv等。
电动机电压： 75kW以下－380V；100kW以上－6kv
厂用电电压：一般是6kv和380/220V
D

6kV
6kV
发电机额定电压6.3kV和10.5kv以上的厂用电接线380/220V 由6kv厂用电母线经变压器得到。
10.5kV
6kV

二、 厂用电的供电电源及其引接
发电厂的厂用电源必须供电可靠，而且能满足厂用电系统各种工作状态的要求。除应具有正常工作电源外，还应设置备用电源。对单机容量在200MW及以上的发电厂还应考虑设置启动电源、事故保安电源和交流不停电电源。
1、厂用工作电源
发电厂的厂用工作电源是指保证发电厂或变电所正常运行的电源。工作电源应不仅要供电可靠，而且要满足厂用负荷容量的要求。厂用低压工作电源，一般采用0.4kv电压等级，由厂用低压变压器获得。
2个以上工作电源并联运行
电压母线引接（如前图发电机或系统供电，可靠）
6kV
6kV
发电机－变压器（扩大）单元接线，由变压器低压侧或发电机出口引接

2、厂用高压电源的引接方式
（1）当主接线具有发电机电压母线时，一般直接由发电机电压母线上引接，供给接在该母线段机组的厂用负荷，
（2）当采用发电机——变压器组单元接线时，从发电机至主变压器的封闭母线上引接。

（a） （b）工作电源直接由发电机电压母线上引接
（c）工作电源接至断路器与变压器之间
1） 从高压厂用母线段上引接；
2）无高压厂用母线段时，发电机电压母线或发电机出口经厂用变压器或电抗器引接。
三、厂用备用或厂用启动/备用电源
为了提高可靠性，每一段厂用母线至少应由两个电源供电，其中一个为工作电源，另一个为备用电源。当工作电源故障或检修时，仍能不间断地由备用电源供电。厂用备用电源有明备用和暗备用两种方式。
备用电源引接方式
1) 电压母线的不同分段上引接;
2) 从与系统连接的最低一级电压母线上通过高压降压变压器引接
明备用就是专门设置一台变压器（或线路），其容量等于厂用变压器中最大的一台,它经常处于备用状态（停运）。（适合大电厂）
暗备用就是不设专用的备用变压器。而将每台工作变压器的容量加大，正常运行时，不满载运行,每台变压器都在半载下运行，互为备用状态。（适合中小电厂）
厂用备用电源应尽量保证其独立性，即失去工作电源时，不应影响备用电源的供电。此外，还应装设备用电源自动投入装置。
厂用备用电源主要用于事故情况失去工作电源时起后备作用，所以又称事故备用电源。
1、明备用专门设置一台#O备用变压器，其容量等于最大一台厂用工作变压器的容量。正常运行时#0变压器不工作。当厂用工作变压器发生故障跳闸时，通过备用电源自动投入装置将#0备用变压器投入运行，迅速恢复对失电厂用母线的供电。
2、暗备用正常运行时，每台工作变压器在欠载状态下运行，分段断路器QFf处于断开状态，当任一台工作变压器因故障被断开后，在备自投的作用下，分段断路器接通，使两段母线上的厂用负荷均由完好的厂用工作变压器供电。

对于200MW及以上大容量机组，为了保证 机组的起动和停机的负荷用电，需设置起动电源并兼做事故备用电源，所以又称起动／备用电源。
起动／备用电源的设置对保证大容量机组的快速起动，提高电力系统运行的稳定性具有重要作用。
3、 备用电源或起动/备用电源设置的数量
取决于发电厂的装机台数、单机容量及控制方式等，一般按下表的原则配置。
当全厂有两个及以上高压厂用备用或起动/备用电源时，应尽量保持备用电源之间的相对独立性。

4*300MW机组采用两台启动/备用变压器的连接方式

两台低压备用变压器分别作为几台工作变压器的备用电源
四、 事故保安电源
厂用工作电源和备用电源都消失时，为确保在事故状态下主要设备和人身的安全，保证主机安全停机，并在事故消除后又能及时恢复供电而设置电源。
在大容量机组的发电厂中，事故保安电源有下列三种类型：
(1)快速起动的柴油发电机；
(2)可靠的外部独立电源；
(3)由蓄电池组供电的逆变装置。

一机一组的交流事故保安电源电气系统接线
五、交流不停电电源
向不允许间断供电的电子计算机、自动巡回检测装置、重要的热工仪表、自动调节装置及通信系统中不允许交流电源中断的负荷等供电。
交流不停电电源系统包括稳定的不停电电源系统、配电系统和必要的控制系统及测试设备。

采用KGBTA系列可控硅逆变器的不停电电源系统 600MW机组的交流不停电电源系统接线图
六、厂用电接线的基本形式
发电厂厂用电系统接线通常都采用单母线分段接线形式，并多以成套配电装置接受和分配电能。
在火电厂中，高压母线均采取按炉分段的接线原则，即将厂 用电母线 按照锅炉的台数分成若干独立段，凡属同一台锅炉及同组的汽轮机的厂用负荷均接于同一段母线上，这样既便于运行、检修，又能使事故影响范围局限在一机一炉，不致过多干扰正常运行的完好机炉。低压厂用母线一般也按炉分段，高压厂用电源则由相应的高压厂用母线提供。

高压厂用母线的连接方式

采用低压分裂绕组变压器供电的接线形式
大型火电厂用电接线实例

核电厂的厂用电接线实例

500kV降压变电所所用电接线

六、厂用电动机的自启动
电动机的自启动：
电动机失去电压以后，不与电源断开，在很短时间(一般在0.5～1.5s)内，厂用电压又恢复或通过自动切换装置将备用电源投入，此时，电动机惰行尚未结束，又自动启动恢复到稳定状态运行。
1、电动机自启动的三种类型
（1）失压自启动：当运行中突然出现事故，造成电压降低，在事故消除电压恢复时形成的自启动；
（2）空载自启动：备用电源处于空载状态时，自动投入失去电源的工作段所形成的自启动；
（3）带负荷自启动：备用电源已带有一部分负荷，又自动投入失去电源的工作段时形成的自启动。
七、自启动时厂用母线电压的最低限值
1.异步电动机的电磁转矩Me与电压U的平方成正比关系 。电压下降到某一数值时，如果电动机已带有额定负载转矩M*M，剩余转矩将变为负值，电动机受到制动而开始惰行，最终可能停止运转。
2.出现惰行的电压称为临界电压Ucr ，电压降低到额定值的64％～75％，电动机就开始惰行。
3.为了保证厂用I类负荷自启动且考虑到惯性因素，规定厂用母线电压在电动机自启动时，母线电压的最低限值应不低于相应规定值。
4、成组电动机自启动电压校验

式中I*ST ——参加自启动电动机的启动电流总和；
U*0 ——电源母线电压标幺值，一般采用经电抗器供厂用电时取l，采用无激磁调压变压器时取l.05，采用有载调压变压器时取1.1；
X*T ——厂用高压变压器或电抗器的电抗标幺值；
X*m——参加成组自启动电动机的等值电标幺值。

一台静止的电动机，当启动电流倍数为K时，在启动瞬间的电抗X*M=1/K；参加自启动的成组电动机取一个平均的启动电流倍数Kav，则参加自启动的成组电动机折算后的等值总电抗为

式中ST——厂用高压变压器的额定容量(kV·A)；
Sm∑——参加自启动的成组电动机总容量(kV·A)．
Kav——成组电动机自起动电流平均倍数，当备用电源快速切换时可取2.5，慢速切换时取5。

计算出的高压厂用母线的电压值(标幺值)不应低于自启动时最低允许值，方能保证电动机顺利自启动。
式中 S*m∑——参加自启动的成组电动机容量的标幺值，

Pm∑——参加自启动的成组电动机有功功率(kW)；
ηcosφ——电动机的效率和功率因数乘积，一般取0.8。
5、 高压厂用母线电压校验

式中U*0——厂用高压变压器电源侧电压的标幺值；
U*1——厂用高压母线电压标幺值；
S*h——高压厂用母线的合成负荷标幺值；
X*T1——厂用高压变压器电抗标幺值。
（1）当厂用高压变压器为双绕组变压器

X*T1=1.1Uk%/100 ；ST1—变压器额定容量。
（2）厂用高压变压器采用分裂低压绕组变压器而且高压绕组额定容量为STS1 , 分裂绕组额定容量为STS2时
S*h=（K1 P1 /ηcosφ +S0 ） / STS2

假设低压母线上自启动电动机的容量为S2，厂用低压变压器容量为ST2。

S*l=（K2 P2 /η2cosφ2） / ST2
6、 自启动电动机允许容量的确定
电动机自启动时厂用母线上的电压不仅与变压器的电抗和容量有关，而且与总启动电流倍数和参加自启动的电动机容量有关。若把厂用母线最低允许自启动电压当作已知，则可计算出自启动时最大允许电动机总容量为

某发电厂高压厂用母线电压为6kV。高压厂用变压器为无激励调压双绕组变压器，其参数如下：额定容量ST =16000kVA，短路电压UK％=7.54。给水泵参数如下：额定功率PN=5500kW，启动电流倍数Kav =6，额定效率η=0.963，额定功率因数cosφ=0.9。额定电压UN=6kV。给水泵启动前，高压厂用母线上的负荷为S0 =8500kVA。试确定给水泵能否正常启动?
解：取基值容量Sj=16000kVA，基值电压Uj=6kV。求出高压厂用母线的合成负荷标幺值：
S*h=（K1P1/ηcosφ+S0）/ST1
=（6×5500/0.963×0.9+8500）/16000=2.91
X*T1=1.1Uk%/100=1.1×7.54/100=0.0829
对于无激磁调压变压器，电源母线电压标幺值取l.05。给水泵启动时，高压厂用母线电压为：
=1.05/(1+2.91×0.0829)=0.846
给水泵启动时，由于厂用高压母线电压标幺值为0.846，满足给水泵启动时厂用高压母线电压不低于额定电压80％的要求，所以给水泵可以正常启动。
七、 发电厂的直流系统
1、直流系统的构成
在发电厂中通常采用蓄电池组为主体的直流系统作为直流电源。
蓄电池组直流系统由蓄电池组、充电设备、直流母线、监察设备和直流供电网组成。
蓄电池组、充电设备组成直流电源部分；母线部分有闪光装置、电压监察和绝缘监察；另外还有动力直流馈线、操作直流馈线和信号直流馈线等。

2、 蓄电池组直流系统的特点
是一种独立的直流电源，无论电力系统中发生何种事故，甚至在交流电源全部停电的情况下，它都能保证控制回路、继电保护和自动装置可靠地工作，并能为事故照明提供电源。
具有供电可靠、特性平坦，能承受较大冲击负荷等优点，在各种类型的发电厂中得到了广泛的应用。
3、充电设备
蓄电池只能用直流电源来充电，而发电厂的厂用电是交流电，需要使用整流设备将交流电变为直流电。用作充电设备的整流设备包括：
(1)电动机——发电机组；
(2)汞弧整流器；
(3)钨管整流器；
(4)半导体整流器(硅整流器和硒整流器等)
蓄电池组广泛采用的充电设备是硅整流器。
硅整流装置具有效率高，允许工作温度高，整流特性好，寿命长等特点。
硅整流装置分为非晶闸管整流和晶闸管整流装置。目前国产的硅整流充电设备有手动调压硅整流装置、手动及自动调压可控硅整流装置及可逆变运行的可控硅整流装置三类。
4、直流系统网络接线
直流系统采用单母线或单母线分段的接线方式。母线一般采用矩形截面的铝母线。电流较大时则采用铜母线。
发电厂直流系统的负荷包括经常负荷、事故负荷和冲击负荷三类。
直流负荷通过馈线电缆与直流母线相连接，形成直馈线的配电网络。
这种供电方式具有以下优点：
(1)减少了由感应耦合和电容耦合所产生的干扰。
(2)一个设备或系统由1-2条馈线直配供电，当设备检修 或调试时，可方便地退出运行，且不会影响其它设备。
(3)便于寻找接地故障。
第二部分 配电装置
配电装置是发电厂和变电所的重要组成部分。它是按主接线的要求，由开关设备、载流导体、保护和测量电气以及其他必要的辅助设备构成，用来接受和分配电能。
配电装置的作用：在正常情况下，用来接受和分配电能，而在系统发生故障时，迅速切断故障部分，维持系统正常运行。
对配电装置的基本要求：
（1）符合国家技术经济政策，满足有关规程要求。
（2）保证运行可靠。设备选择合理，布置整齐、清晰，保证有足够的安全距离。
（3）便于操作巡视和检修方便。
（4）保证工作人员的安全。
（5）力求提高经济性。布置紧凑，节约用地，降低造价。
（6）具有扩建的可能。
配电装置的整个结构尺寸，是由多种因素决定的。在配电装置的各种间隔距离中，最基本的是带电部分对接地部分之间和不同相的带电部分之间的空间最小安全净距，即所谓的A1和A2值。最小安全净距，是指在此距离下，无论是处于最高工作电压之下，或处于内外过电压下，空气间隙均不致被击穿。

1. 配电装置的分类
按电压等级的不同，分为高压配电装置和低压配电装置；
按安装地点的不同，分为屋内配电装置、屋外配电装置；
按其结构组装形式，分为装配式配电装置和成套配电装置。
发电厂和变电站的屋内配电装置，按其布置形式不同，
一般可分为单层式、二层式和三层式。
（1）单层式是将所有电气设备布置在一层建筑中，适用
于线路无电抗器的情况。单层式占地面积较大，如容量不太
大，通常采用成套开关柜，以减少占地面积。
（2）二层式是将母线、母线隔离开关等较轻设备放在第
二层，将电抗器、断路器等较重设备布置在底层，与单层式
相比占地面积小，造价较高。
（3）三层式是将所有电气设备依其轻重分别布置在三层
建筑物中，具有安全可靠性高、占地面积小等特点，但结构
复杂，施工时间长，造价较高，检修和运行不大方便。
1）屋内配电装置特点（屋内配电装置通常多用在6kV、35kV）
由于允许安全净距小和可以分层布置，占地面积小；维修、操作、巡视比较方便，不受气候影响。外界污秽不会影响电气设备，减轻了维护工作量。房屋建筑投资较大，但又可采用价格较低的户内型电器设备，以减少总投资。
屋内配电装置的总体布置
（1）同一回路的电器和导体应布置在一个间隔内，间隔之间及两段母线之间应分隔开，以保证检修安全和限制故障范围。
（2）尽量将电源布置在一段的中部，使母线截面通过较小的电流，但有时为了连接的方便，根据主厂房或变电站的布置而将发电机或变压器间隔设在一段母线的两端。
（3）较重的设备布置在下层，以减轻荷重并便于安装。
（4）充分利用间隔的位置。
（5）布置对称，便于操作。
（6）有利于扩建。
屋内配电装置中母线及隔离开关的布置：
母线通常装在配电装置的上部，一般呈水平、垂直和直角三角形布置。母线相间距离决定于相间电压。在10kV小容量装置中，母线水平布置时，约为250~350mm；垂直布置时，约700~800mm；35kV母线水平布置时，约为500mm。
水平布置：建筑部分简单，降低了建筑的高度，容易安装。适合于电流较小的母线。在中、小容量发电厂和变电站的配电装置中较多采用；
垂直布置： 相间距离可以取得较大，无需增加间隔深度，支持绝缘子装在水平隔板上，绝缘子间的距离可取得较小，这样母线结构可获得较高的机械强度。
缺点：结构复杂，增加建筑高度，适用于20KV以下，短路电流较大的配电装置中。
三角布置：结构紧凑，可充分利用间隔深度。但三相非对称布置，外部短路时，各个母线和绝缘子机械强度均不相同。适用于6-35KV大、中容量的配电装置中。

2）屋外配电装置的特点 （屋外配电装置用在35kV及以上）
土建工程量较少，建设周期短。扩建比较方便。占地面积大。相邻设备之间的距离较大，便于带电作业。受外界污秽影响较大，设备运行条件较差。外界气象变化使对设备维护和操作不便。
配电装置的应用选择：
在发电厂和变电站中，35kV及以下的配电装置多采用屋内配电装置，其中3-10kV的多采用成套设备；110kV及以上的配电装置大多采用屋外配电装置；110kV-220kV配电装置有特殊要求时（如沿海边、或化工厂），也可以采用屋内配电装置。
成套配电装置布置在屋内，我国生产的3-35kV的各种成套设备。110kV-500k的全封闭组合电器也已得到应用。
配电装置的设计原则及步骤：
1、配电装置的设计原则
配电装置的设计必须贯彻国家的技术经济政策，遵循有关规 程、规范及技术规定，并根据电力系统、自然环境特点和运行、检修、施工方面的要求，合理制定布置方案和选用设备，积极慎重地采用新布置、新设备、新材料、新结构，使配电装置设计不断创新，做到技术先进、经济合理、运行可靠和维护方便。在确定配电装置型式时，必须满足：节约用地；运行安全和操作巡视方便；便于检修和安装；节约材料，降低造价。
配电装置的设计要求：
（1）满足安全净距的要求；
（2）施工、运行和检修的要求；
（3）噪声的允许标准及限制措施；
配电装置中的噪声源主要是变压器、电抗器、及电晕放电。
措施:
a、选用低噪音的设备；
b、主变压器远离主控室、通信楼、办公室，尽量避免平行相对布置。
静电感应的场强水平和限制措施
a、 不要在电气设备上部设置带电导体；
b、对水平跨导线的相序排列要避免同相布置，减少同相导线交叉及同相转角布置，以免场强直接叠加。
c、可适当提高电器及引线安装高度，这样既降低了电场强度，又满足检修机械与带电设备的安全净距；
d、控制箱和操作设备布置在场强较低区，必要时可增设屏蔽线或设备的屏蔽环。
（5）电晕无线电干扰和控制
带电设备、母线和连接导线，由于电晕产生的电晕直流具有高次谐波，形成向空间辐射的高频电磁波，从而对无线电通信、广播和电视产生干扰。

（1）双母布置的两组母线应与垂直的隔墙或板分开，这样，在一组母线故障时，不会影响另一组母线，并可以安全的检修故障母线。母线分段布置时，中间也可用墙或板隔开。
母线隔离开关，通常设在母线的下方。在双母线布置的屋内配电装置中，母线与母线隔离开关之间宜装设耐火隔板。两层以上的配电装置中，母线隔离开关宜单独布置在一个小室内。
为确保设备及工作人员的安全，屋内外配电装置应设置闭锁装置，以防止带负荷误拉隔离开关、带接地线合闸、误入带电间隔等电气误操作事故。
隔离开关五防装置：在隔离开关操作机构与断路器之间，应装设机械或电气连锁装置。
①、防误拉合隔离开关，防带负荷误拉隔离开关，
②、防带接地线合闸。
③、防带电合接地开关。
④、防误拉合断路器。
⑤、防误入带电间隔。
（2）断路器通常设在单独的小室内。断路器小室的形式，按照油量多少及防爆的要求，可分为敞开式、封闭式及防爆式。
屋内的单台断路器、电压互感器、电流互感器，总油量超过600kg时，应装在单独的防爆小室内；总油量为60~600kg时，应装在有防爆隔墙的小室内；总油量在60kg以下时，一般可装在两侧有隔板的敞开小室内，并应设置贮油或挡油设施。
断路器的操动机构设在操动通道内。手动操动机构和轻型远距离控制操动机构均装在壁上，重型远距离控制操动机构(如CD3型等)则落地装在混凝土基础上。
（3）电流互感器无论是干式或油浸式，都可以和断路器放在同一个小室内。穿墙式电流互感器应尽可能作为穿墙套管使用。电压互感器经隔离开关和熔断器（60kV及以下采用熔断器）接到母线上，它需占用专门的间隔，但在同一间隔内，可以装设几个不同用途的电压互感器。
当母线上接有架空线路时，母线上应装设阀型避雷器，由于其体积不大，通常与电压互感器共用一个间隔，但应以隔层隔开。
（4）电抗器比较重，多布置在第一层的封闭小室内。电抗器按其容量不同有三种不同的布置方式：三相垂直布置、品字形布置和三相水平布置，如图9-3所示。通常线路电抗器采用垂直或"品"字形布置。当电抗器的额定电流超过1000A、电抗值超过5%~6%时，宜采用"品"字形布置；额定电流超过1500A的母线分段电抗器或变压器低压侧的电抗器，则采取水平布置。
（5）避雷器有高式和低式两种布置。110kV及以上的阀型避雷器由于本身细长，多采用落地布置，安装在0.4m的基础上，四周加围栏。磁吹避雷器及35kV的阀型避雷器形体矮小，稳定度较好，一般采用高式布置。
SF6全封闭组合电器（GIS）
SF6全封闭组合电器是按发电厂变电站电气主接线的要
求，将各电气设备依次连接组成一个整体，封装在以SF6气体
为绝缘和灭弧介质的金属接地壳体内，以优质环氧树脂绝缘子
作支撑的一种新型成套高压电器。
组成SF6全封闭式组合电器的标准元件有：①母线；②隔
离开关（负荷隔离开关）；③断路器；④接地开关（工作接地
开关和快速接地开关）；⑤电流互感器；⑥电压互感器；⑦避
雷器；⑧电缆终端（或出线套管）。各元件可制成不同的标准
独立结构，并辅以一些过渡元件（弯头，三通，波纹管等），
即可适应不同形式主接线的要求，组成成套配电装置。
SF6封闭式组合电器与其他类型配电装置相比，具有以
下特点：（1）大量节省配电装置占地面积与空间。
（2）运行可靠性高。
（3）土建和安装工作量小，建设速度快。
（4）检修周期长，维护工作量小。
（5）由于金属外壳接地的屏蔽作用，能消除对无线电的干扰，也无静电感应和噪声等。同时，也没有偶然触及带电体的危险，有利于工作人员的安全。
小结：
