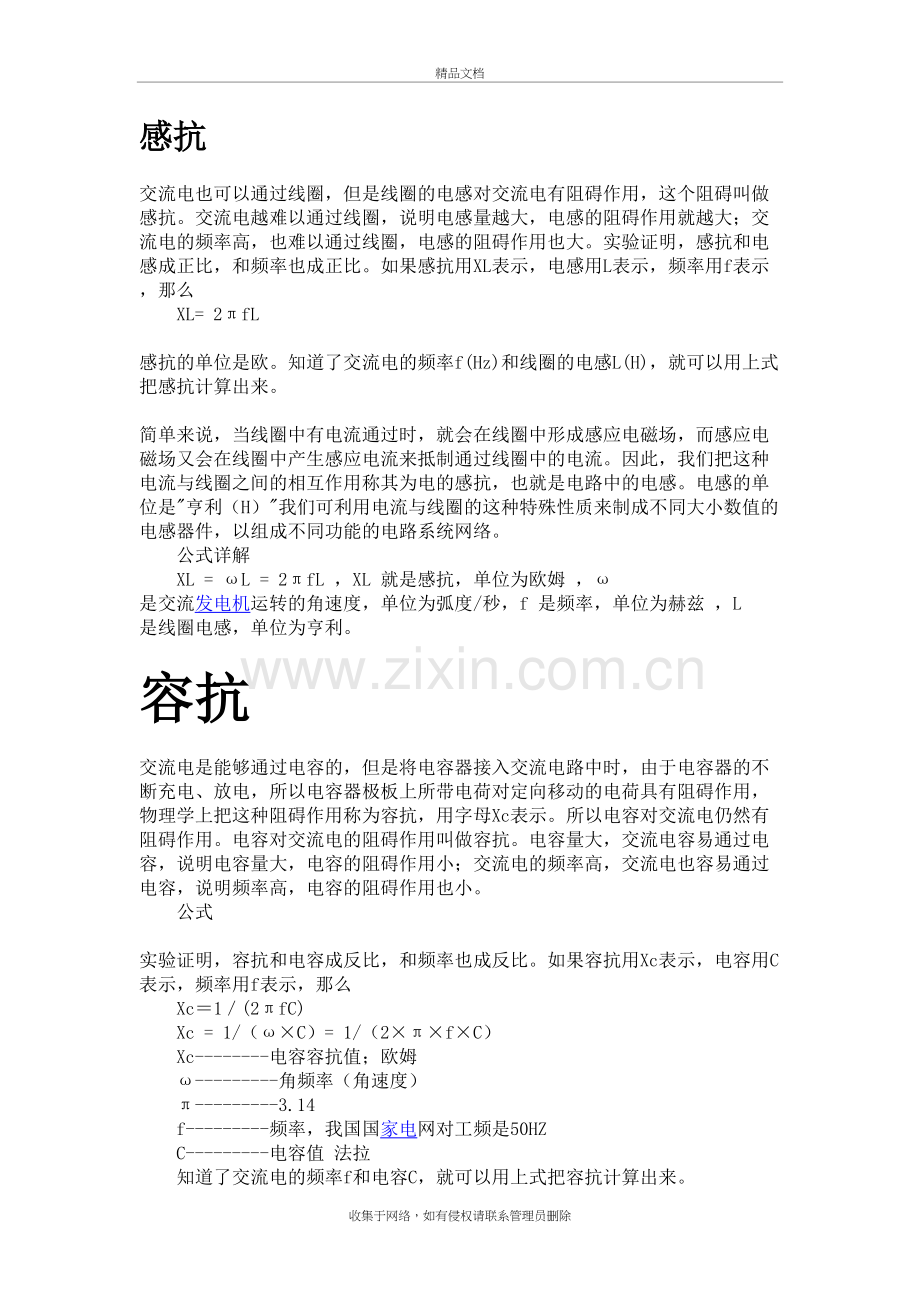

感抗
交流电也可以通过线圈，但是线圈的电感对交流电有阻碍作用，这个阻碍叫做感抗。交流电越难以通过线圈，说明电感量越大，电感的阻碍作用就越大；交流电的频率高，也难以通过线圈，电感的阻碍作用也大。实验证明，感抗和电感成正比，和频率也成正比。如果感抗用XL表示，电感用L表示，频率用f表示，那么
　　XL= 2πfL
　　感抗的单位是欧。知道了交流电的频率f(Hz)和线圈的电感L(H)，就可以用上式把感抗计算出来。
　　简单来说，当线圈中有电流通过时，就会在线圈中形成感应电磁场，而感应电磁场又会在线圈中产生感应电流来抵制通过线圈中的电流。因此，我们把这种电流与线圈之间的相互作用称其为电的感抗，也就是电路中的电感。电感的单位是"亨利（H）"我们可利用电流与线圈的这种特殊性质来制成不同大小数值的电感器件，以组成不同功能的电路系统网络。
　　公式详解
　　XL = ωL = 2πfL ，XL 就是感抗，单位为欧姆 ，ω 是交流发电机运转的角速度，单位为弧度/秒，f 是频率，单位为赫兹 ，L 是线圈电感，单位为亨利。　
容抗
交流电是能够通过电容的，但是将电容器接入交流电路中时，由于电容器的不断充电、放电，所以电容器极板上所带电荷对定向移动的电荷具有阻碍作用，物理学上把这种阻碍作用称为容抗，用字母Xc表示。所以电容对交流电仍然有阻碍作用。电容对交流电的阻碍作用叫做容抗。电容量大，交流电容易通过电容，说明电容量大，电容的阻碍作用小；交流电的频率高，交流电也容易通过电容，说明频率高，电容的阻碍作用也小。
　　公式
　　实验证明，容抗和电容成反比，和频率也成反比。如果容抗用Xc表示，电容用C表示，频率用f表示，那么
　　Xc＝1／(2πfC)
　　Xc = 1/（ω×C）= 1/（2×π×f×C）
　　Xc--------电容容抗值；欧姆
　　ω---------角频率（角速度）
　　π---------3.14
　　f---------频率，我国国家电网对工频是50HZ
　　C---------电容值 法拉
　　知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。
