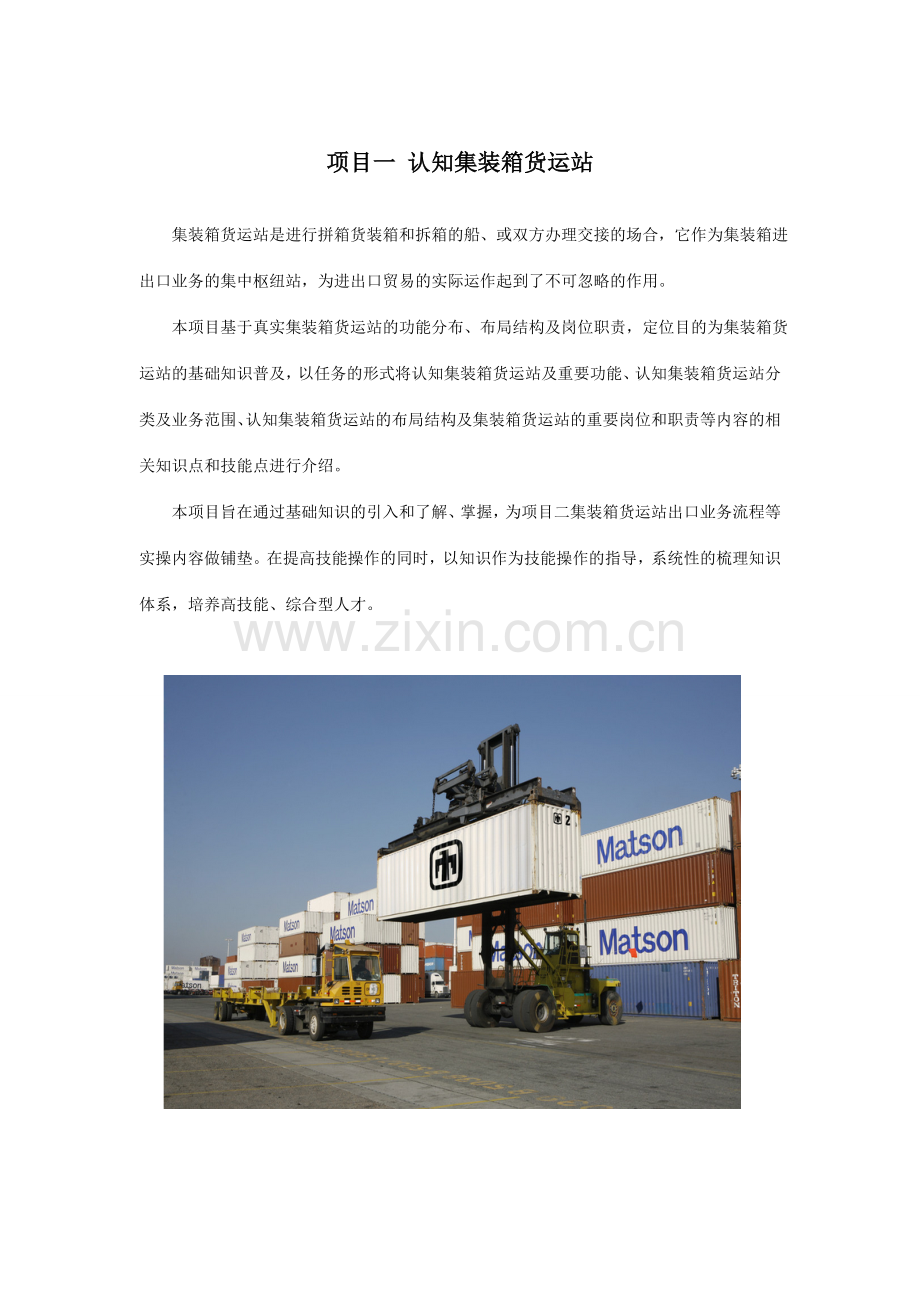

项目一 认知集装箱货运站
集装箱货运站是进行拼箱货装箱和拆箱的船、或双方办理交接的场合，它作为集装箱进出口业务的集中枢纽站，为进出口贸易的实际运作起到了不可忽略的作用。
本项目基于真实集装箱货运站的功能分布、布局结构及岗位职责，定位目的为集装箱货运站的基础知识普及，以任务的形式将认知集装箱货运站及重要功能、认知集装箱货运站分类及业务范围、认知集装箱货运站的布局结构及集装箱货运站的重要岗位和职责等内容的相关知识点和技能点进行介绍。
本项目旨在通过基础知识的引入和了解、掌握，为项目二集装箱货运站出口业务流程等实操内容做铺垫。在提高技能操作的同时，以知识作为技能操作的指导，系统性的梳理知识体系，培养高技能、综合型人才。

任务一 认知集装箱货运站及重要功能
任务描述

宁波港货运站在每年夏季集装箱吞吐量都会大幅度增长，在这段期间宁波港货运站都会招聘一些暑期工进行一些业务的操作，来缓解这段期间的工作压力。
小米作为一名刚入职的暑期工，需先了解和认知什么是集装箱货运站及其他的重要功能。李师傅是宁波港货运站的一名老职工，他为了帮助小米完毕集装箱货运站及其功能的认知，带领小米参观了货运站仿真模型区及功能展示区并进行了具体的讲解，小米对货运站模型区域及功能等做了具体记录，并进行了拍照和整理。
任务目的

【知识目的】掌握集装箱货运站的概念；熟悉集装箱货运站的重要功能。
【技能目的】可以准确辨认出所拍摄照片相应的名称及内容。
【素养目的】在进行拍照整理的过程中培养学生认真、积极的学习态度。
任务实行

一、参观集装箱货运站仿真模型区
李师傅带领小米参观了集装箱货运站仿真模型区，里面陈列了许多集装箱货运站的模型及其全景照片，他们先参观了集装箱货运站的全景图，后又分别参观了货运站仓库、堆场等仿真模型，小米进行了拍照收集，并整理照片对其进行了命名，如下所示：

图1-1-1 集装箱货运站

图1-1-2 集装箱货运站全景

图1-1-3 集装箱货运站仓库

图1-1-4 集装箱货运站堆放场

集装箱货运站的概念
为拼箱货装箱和拆箱的船、或双方办理交接的场合。它是集装箱运送关系方的一个组成，在集装箱运送中起到重要作用。它办理拼箱货的交接，配载积载后，将箱子送往CY(堆场），并接受CY（堆场）交来的进口货箱，进行拆箱、理货、保管、最后拨给各收货人。同时也可按承运人的委托进行铅封和签发场站收据等业务。
知识加油站：

二、参观集装箱货运站功能展示区
随后，李师傅带领小米参观了集装箱货运站功能展示区，区内展示了集装箱货运站保管、拆箱、装箱等功能照片，同时李师傅具体介绍了集装箱货运站所具有的拼箱、拆箱、装箱、保管、发货等功能。
集装箱货运站的基本功能重要体现在以下几个方面：
1. 对进口是CFS交货条款交货的集装箱，安排拆箱进库、保管、发货；
2. 对进口是CY交货条款的集装箱，客户规定拆箱，进行车提、落驳、装火车提货的集装箱，安排拆箱装汽车、驳船、火车；
3. 客户规定出口货品在码头装箱出口的，安排货品的进栈、装箱；
4. 对库存的货品进行保管、管理及有关记录管理。

知识加油站：

知识加油站：
集装箱货运站的重要功能区域
集装箱货运站的重要功能区涉及生产区、生产辅助区、站前办公区和生活区四个部分。其中具体涉及了闸口、空箱堆存区、拆装箱区、托运区、提货区、仓库、冷藏箱区及冷藏箱预检测试区、故障箱及修箱区、办公区等功能区域。

集装箱货运站的重要岗位
闸口理货员、仓管员、单船操作员、集装箱检查（维修）工、客服人员。

小米进行了拍照收集及具体的记录，同时将拍摄的照片进行了整理命名，如下所示：

图1-1-5 集装箱货运站各功能区域总览

图1-1-6 货品保管

图1-1-7 叉车拆箱入库

图1-1-8 叉车装箱

图1-1-9 人工拆箱理货

图1-1-10 人工装箱

练习与评价

一、基础练习
1、请根据所学知识描述集装箱货运站的概念及特点。
2、请描述出集装箱货运站的重要功能有哪些？并列举出集装箱货运站的重要功能区域及相关岗位职责。
二、能力练习
下列图片均为集装箱货运站真实的操作过程照片，请描述出下列各图片中分别展现了集装箱货运站的什么功能业务。

图1-1-11 集装箱货运站操作过程图
三、考核评价
姓名

学号

专业

任务名称
认知集装箱货运站及重要功能
考核内容
考核标准
参考
分值
（100）
学生
自评
小组
互评

教师
评价

考核得分
基础
知识
考核
描述出集装箱货运站的概念及特点
20

描述出集装箱货运站的重要功能
20

描述出集装箱货运站的重要功能区域及相关岗位职责
20

能力
练习
考核
可以描述出各图片中相相应的功能业务名称
40

总得分
100

拓展提高

集装箱货运站的所属位置

图1-1-12 港口布局图

任务二 认知集装箱货运站分类及业务范围
任务描述

小米在集装箱货运站的暑期工生活也已有一些日子了，近日小米接到朋友小方的委托，希望找到一个合适的货运站，来完毕货品出口海外的业务。小方需要出口的该批货品为3000件服装，其贸易公司在浙江省上虞市，由于小方对货运站并不了解，不知选择哪种货运站最为合适进行该货品的出口作业，于是小方向小米寻求帮助，请小米帮助小方完毕货运站的选择任务。
任务目的

【知识目的】了解集装箱货运站的分类；熟悉集装箱货运站的业务范围。
【技能目的】可以辨认集装箱货运站的类型；能根据货品特点选择合适的货运站进行作业。
【素养目的】在进行货运站种类选择的过程中可以培养认真、负责及严谨的工作态度。
任务实行

一、接受任务
由于小方对货运站的种类、类型并不清楚，小米接受委托来选择合适货运站，使其货品可以顺利出口。
二、选择合适的货运站类型
小米先仔细地对该批货品进行分析了解，情况如下：需出口的货品为3000件服装，且贸易公司在浙江省上虞市，小米以运送成本最低化为大前提，考虑选择公路运送，并采用集装箱作为出口运送载体。
知识加油站：
小米通过具体分析后建议小方选择汽车货运站中的集装箱货运站对货品进行装箱操作。

货运站的分类
货运站按照运送方式可分为：汽车货运站、铁路货运站、空运货运站。
现在随着多式联运和集装箱运送的兴起，汽车货运站得以广泛的应用。汽车货运站按功能划分，又被分为：整车货运站、零担货运站和集装箱货运站三类。

1.整车货运站
它是汽车运送公司调查、组织货源，办理货运商务作业的场合。其中商务作业涉及托运、承运、受理业务、结算运费等项工作。整车货运站的重要特点是：
(1)它是汽车运送公司调查、组织货源，办理货运商务作业的机构；
(2)承担货运车辆停放和保管的专用场地；
(3)对运送货品一般不提供仓储设施，重要提供运力，从发货单位仓库装车，直接运送到收货单位仓库卸车；
(4)由于大批货品的装卸地点一般比较固定，所以适于采用大载质量的汽车和高生产率的装卸机械。
2.零担货运站
专门办理零担货品运送业务，进行零担货品作业、中转换装、仓储保管的营业场合。零担货运站具有下列特点：
(1)零担货品一般由托运人自行运至货运站，也可以联系后由车站人员上门办理托运手续。因此，货运计划性差，难以采用运送协议等方法将其纳入计划管理的轨道。
(2)站务作业工作量大而复杂。汽车零担货运作业的内容及其程序是：受理托运;退运与变更;检货司磅;验收人库;开票收费;装车与卸车;货品交接;货品中转;到达与交付等。
(3)对车站的建设规定较高。车站的建设必须满足零担货运的工艺规定，合理地设立零担货运站房、仓库、货棚、装卸场、停车处以及有关的生产辅助设施，且各组成部分的互相位置和面积，应符合方便货主、便于作业、适应需要、优质服务的客观规定。
(4)车站的设备和设施应满足零担货运的需要。由于零担货品具有数量小、批量多、包装不一、到站分散的特点，加之零担货品质高价贵，因此普通车型显然不适于用来运载零担货品，必须选择厢型车作为专用零担车辆，同时还应配置高生产率的站内搬运机械和装卸设备。
3.集装箱货运站
集装箱货运站亦称公路集装箱中转站，指承担集装箱及其货品运送业务的设施。
集装箱货运站作为进出口货品的集散地，重要为货主进行装箱、拆箱、海关查验、分类和短时间保管等服务。
集装箱货运站根据地理位置还可划分为码头型和内陆型两种，码头型又涉及码头内和码头附近的集装箱货运站。

三、选择合适的集装箱货运站类型
小米通过度析比较之后，决定选用集装箱货运站对该批货品进行海外出口操作，但小米此时考虑到集装箱整箱出租价格会比较昂贵，建议小方选用拼箱的方式对该批服装进行出口。
由于该批货品是采用拼箱、装箱的出口方式，且贸易公司的位置又是在浙江省上虞市，所以小米建议小方选用距离上虞市最近的宁波码头内集装箱货运站来完毕该批服装的最终海外出口业务。

图1-2-1码头内的集装箱货运站

知识加油站：

集装箱货运站业务内容
集装箱货运站的类型不同，其业务内容也有所不同，如设立于集装箱码头内的集装箱货运站、设立于集装箱码头附近的集装箱货运站以及内陆集装箱货运站均有其各自特点。
（1）设立于集装箱码头内的集装箱货运站
它重要解决各类拼箱货，进行出口货的拼箱作业和进口货的拆箱作业。货主托运的拼箱货，凡是出口的，均先在码头集装箱货运站集货，在货运站拼箱后，转往出口堆箱场，准备装船；凡是进口的，均于卸船后，运至码头集装箱货运站拆箱，然后向收货人送货，或由收货人提货。一般的集装箱码头，均设有集装箱货运站。
（2）设立于集装箱码头附近的集装箱货运站
这类集装箱货运站设在码头附近，独立设立，不从属于集装箱码头，之所以这样设立，一般有两种因素：
缓解码头的场地紧张，作为集装箱码头的一个缓冲地带。有的集装箱码头业务繁忙，自身集装箱货运站规模有限，或堆场紧张。有些拼、拆箱作业就拉到码头外集装箱货运站进行。有些拼箱货卸船后，直接拉到码头外集装箱货运站，可提高码头堆场的运用率。上海与香港由于码头狭小，经常有这类集装箱货运站。
集装箱码头内不设集装箱货运站，在集装箱码头外设独立的货运站。我国台湾省的一些集装箱码头，存在这样的集装箱货运站。

（3）内陆集装箱货运站
这类集装箱货运站设于内陆，既从事拼箱货的拆箱、装箱作业，也从事整箱货的拆箱、装箱作业。有的还办理空箱的发放和回收工作，代理船公司和租箱公司，作为空箱的固定回收点。内陆的拼箱货或整箱货，可先在这类集装箱货运站集货、装货，然后通过铁路和公路运送，送往集装箱码头的堆场，准备装船。一从口岸卸下的进口箱，经铁路和公路运送，到内陆集装箱货运站拆箱，然后送到收货人处。
集装箱铁路基地站或办理站，有的要从事一些拆箱和拼箱的业务，所以通常兼有集装箱货运站的性质。集装箱公路中转站一般都要进行拼箱货的拆装箱，所以，同时都是集装箱货运站。

练习与评价

一、基础练习
（一）填空题
1 、集装箱货运站按其所处的地理位置和不同的职能，可分为集装箱 （  ） 货运站、集装箱 （  ） 货运站和 （  ） 货运站三种。
2 、CFS 的重要职能是（  ） 和箱务管理。
3、 CFS 的作用之一是，代理船公司作为 （  ） 的场合。
（二）判断题
1 、 集装箱货运站在整个集装箱运送系统中发挥了“承上启下”的重要作用。（  ）
2 、从事出口业务的集装箱货运站需经海关批准。（  ）
3 、设立于码头附近的 CFS 可作为集装箱码头的缓冲箱堆场。 （  ）
二、 能力练习
请以温州金洋集装箱码头为例，通过查找资料，讨论温州金洋集装箱码头货运站的分类及业务范围，完毕金洋集装箱货运站归纳登记表。
金洋集装箱货运站归纳登记表
1. 集装箱货运站的概念

2. 金洋集装箱货运站的类型

3. 金洋集装箱货运站的业务内容

三、考核评价
姓名

学号

专业

任务名称
认知集装箱货运站分类及业务范围
考核内容
考核标准
参考
分值
（100）
学生
自评
小组
互评

教师
评价

考核得分
基础
知识
考核
完毕基础练习填空题的填写
20

完毕基础练习判断题的回答
20

能力
练习
考核
可以完毕能力练习金洋集装箱货运站归纳登记表的填写
60

总得分
100

拓展提高

铁路货运站
一、铁路货运站现状分析
铁路货运站现有管理体制和生产组织方式已不适应市场对物流服务的需求。尽管货运站从内部进行了不同范围和限度的改革，如运送业开展多种经营、发展货运代理、成立货运营销机构等，但并没有从主线上解决其发展问题。

图1-2-2 铁路货运站
二、铁路货运站融入供应链
铁路货运站原是孤立于整个物流链的一个点，与生产公司、商业流通公司之间没有战略协作关系，不清楚生产商的供应信息，也不了解客户的需求信息和满意度。供应链规定铁路货运站不仅仅是一个节点，并且是链上的一个连接点，所以货运站应根据供应链的规定和需求进行重构后方能融入供应链。
（1）选择切入点，融入供应链。通过运送服务，进一步到公司的生产销售渠道中，分析公司的生产规模、生产流程、物流需求等与物流密切相关的因素，找到切入点，融入物流链。
（2）拟定物流服务水平。如现有物流服务水平可以满足客户的物流需求，则据此设计物流服务规定，拟定服务内容，然后组织实行；假如不能满足需求，则可考虑增长投资以提高服务水平或与其他物流服务公司建立联盟。
（3）联盟公司的选择决策。货运站必须与公路、航空等其他运送及储运公司建立联盟，形成一个整体，才干有效地提供综合运送服务，增强物流服务水平。
（4）定期对客户满意度进行测评，分析重要影响因素，拟定改善措施。
三、铁路货运站现代物流服务内容
（1）拓宽基本物流服务范围。
具体涉及：
① 发挥运送优势的同时开展配送业务以减少交易次数，减少物流成本，提高服务水平；
② 变临时仓库为仓储保管中心，开展专业化保管、存储型保管、流通型保管及短暂保管等；
③ 开展流通加工及包装作业，如物品以生活日用品、平常百货、五金等零担货品为主，可着重考虑发展货品包装业务。

图1-2-3 铁路货运站
（2）向市场提供物流设施。
货运站可以将仓储、运送、装卸等设施有偿提供应外部市场。
（3）为客户设计物流解决方案。
向客户提供物流业务重组、物流网络结构设计与选点、仓储功能与规模定位、优化运送系统、最优库存管理、商务信息采集等服务，为客户提供物流与信息流的一体化解决方案。
（4）发展运送代理。
铁路开展运送代理业务不仅仅是为了完善服务手段，更重要的是促使铁路公司运送生产货运组织分离，最终使货运站内部物流组织专业化、社会化、市场化，成为供应链上的重要一环。
综上所述，供应链管理对减少公司物流成本，提高物流服务水平，提高公司竞争力有着极为重要的作用。在供应链思想指导下开展现代物流服务可以帮助铁路货运站多层次、综合地推动战略性改组和改革的步伐，最终将铁路货运站建设成为能提供高质量、专业化服务的现代物流公司。
四、铁路货运站的基础设施
1. 为接发、解体、编组列车，装卸货品及其他需要的足够的站线，如到发线、编组线、装卸线、存车线、机车行走线等。
2. 设立必要的货场设备，如仓库、货品站台、雨棚及散装货场等。
3. 装卸设备等。
4. 办公用房和吊车、装卸工人间休室。

图1-2-4 铁路货运站卸车设备：翻车机

任务三 认知集装箱货运站的布局结构
任务描述

小米来集装箱货运站工作已有一段时间，李师傅为了让小米更能清楚、直观的认知集装箱货运站，决定带小米进行集装箱货运站的实地考察、调研作业，并规定小米在进行集装箱货运站实地考察和调研过程中，清楚记录货运站的布局结构。
任务目的

【知识目的】了解集装箱货运站的功能区块；熟悉集装箱货运站的机构布局。
【技能目的】可以简朴绘制出集装箱货运站的布局图。
【素养目的】在进行货运站实地考察、调研的过程中，培养学生独立思考的能力。
任务实行

一、集装箱货运站的地理位置
小米在进行集装箱货运站的实地考察前，先对集装箱货运站建设选址，周边地理位置进行了学习。
通过网络资料的搜索，他了解到集装箱货运站一般都建设在交通便利，方便货品集散的地区。下图为小米找到的洋山港建货运站时周边的地理位置图。

图1-3-1 洋山码头内货运站地理位置图
知识加油站：
集装箱货运站等级的划分
对于国内货品，集装箱货运站可依据年箱运量和年堆存量分为以下四个级别：
表1-3-1
级别
具体含义
年箱运量
年堆存量
一级
大型河港或重要陆运交通枢纽
>20 × 103
>6 × 103
二级
中型河港或重要陆运交通枢纽
10 × 103 - 20 × 103
4 × 103 - 6 × 103
三级
中型河港或陆运交通枢纽
5 × 103 - 10 × 103
2.5 × 103 - 4 × 103
四级
小型河港或陆运交通枢纽
2 × 103 - 5 × 103
1 × 103 - 2.5 × 103
对于国际货品，集装箱货运站同样依据年箱运量和年堆存量分为以下四个级别：
表1-3-2
级别
具体含义
年箱运量
年堆存量
一级
大型海港
>30 × 103
>9 × 103
二级
中型海港或重要陆运交通枢纽
16 × 103 - 30 × 103
6.5 × 103 - 9 × 103
三级
中型海港或陆运交通枢纽
8 × 103 - 16 × 103
4 × 103 - 6.5 × 103
四级
小型海港或陆运交通枢纽
4 × 103 - 8 × 103
2.5 × 103 - 4 × 103

集装箱货运站的建站原则
集装箱货运站的建站是依据以下5条原则选址的：
1. 要符合城市整体规划和建设的规定；
2. 考虑货源的分布及货品性质；
3. 尽量避免反复运送和空驶里程；
4. 满足交通运送的方便规定；
5. 为以后的发展留有余地。
知识加油站：

二、货运站的平面结构图
小米在了解了集装箱货运站建设地理位置之后，又从网上搜索到了集装箱货运站的平面结构图，进行研究和预习，为实地考察集装箱货运站先打好基础。
他通过学习发现集装箱货运站中最为重要的两个局域分别为仓库和堆场，这两个地方是货运站完毕拆、装箱及储存保管货品的重要作业地点，所以在进行集装箱货运站的实地考察过程中，需要着重考察、调研和记录的是仓库和堆场这两个区域。

1——仓库房；2——堆场；3——综合办公楼；4——车辆维修间；
5——停车场；6——餐厅水房；7——女职工宿舍；8——男职工宿舍；
9——浴室；10——锅炉房；12——门卫室；13——配电室；14——传达室。
图1-3-2 货运站平面设计图
集装箱货运站的各功能结构布局
集装箱货运站一般可分为生产区、生产辅助区、站前办公区和生活区四部分。生产区重要涉及托运处、提货处、仓库、冷藏箱区及冷藏箱预检测试区、货棚、装卸场、堆场和拆装箱作业区等，其中托运处由受理货品人员工作间，托运人办理托运手续、货品临时堆放场合组成；提货处由办理提货手续人员的工作间和提货人办理提货手续的场合组成；生产辅助区涉及车辆的清洗、加油以及维修车间等；站前办公区涉及办公楼、出入大门及传达室等；生活区涉及职工食堂、浴室、锅炉房、单身宿舍及司助人员宿舍等。有条件的话，生产辅助区还应还应设立集装箱的清洗、消毒、熏蒸和维修作业的专用场地。
货运站的布局应依据总体及工艺方案，以加快货品周转，减少工程造价，缩短建设周期，为货主提供便利服务为原则。
在布局的时候，可以将托运处和提货处应设立在交通方便的进站口附近，通常在办公楼底层营业，很少单独建造，即方便了货主，又避免了人流进一步站内发生与车流的交叉。

知识加油站：

三、实地考察货运站的堆场
小米跟着李师傅进行集装箱货运站的实地考察调研工作，对集装箱货运站堆场进行拍照整理和具体的记录工作。
在货运站堆场里堆放着大量的集装箱，堆场机械严格按照地上的交通行驶标志进行集装箱的装卸作业。

图1-3-3 集装箱货运站堆场

图1-3-4 货运站堆场装车

图1-3-5 货运站的交通行驶路线
集装箱货运站堆场规划原则
合理的集装箱堆场布置应符合下列基本原则：
1） 中转箱区应布置在便于“箱不落地”而能由一辆车换装到另一辆车的交通便利处。
2） 拼装箱区应尽量设立在仓库的附近，使作业干扰小，减少中间运送量。
3） 周转和维修箱区，可布置在作业区的外围，以便于取送和维修，并减少对正常作业区的干扰。
4） 合理采用集装箱的运送机械，除保证机械进出场地畅通和足够的作业半径外，应尽量减少其行走距离，提高机械运用率。
5） 合理布置箱位，既要考虑充足运用堆场面积，又要留够箱与箱之间的距离，做到发送安全方便。多数集装箱堆场采用双层堆码方法。
知识加油站：

集装箱货运站堆场的行驶路线布置
集装箱货运站的重要作业流程是货流和车流，其中货流必须通过专用运送机械才干进行。车流是指运送集装箱的专用车辆和站内集装箱的运送机械所组成的流线。
货运站内行驶路线的布置很重要，建立站内高效、安全的环境与行驶路线的布置有一定的关系。力求车辆及货品在站内行驶路线短捷，避免发生互相交叉和拥挤，保证正常的秩序和运送安全。为避免互相干扰和交叉，站内道路及操作通道，一般采用无交叉的环形行驶路线，并选用较大的转弯半径和扫空距离。

1- 进站口  2-重箱  3-零担货  4-集装箱堆场  5-拆装箱平台
6-拆装箱仓库  7-出站口  8-车站  9-货主
图1-3-7 集装箱货运站作业流程图

知识加油站：

四、考察集装箱货运站的拆箱作业区
小米跟随李师傅来到拆、装箱作业区，这个区域重要由仓库及拆装箱平台组成。李师傅对小米讲解拆装箱库及作业区的设计原则，小米进行记录。

图1-3-8 货运站拆装箱库

图1-3-9 拆装箱作业区

图1-3-10 装箱作业
知识加油站：
拆装箱库及作业区的设计规定
拆装箱库及其作业区应满足下列功能规定：
1） 设立拆装箱平台，留有足够的场地，便于进行拆箱和装箱作业。
2） 能满足机械装卸作业所需工作场地的规定，以免互相干扰。
3） 留有适当的理货空间，有助于货品的集结和输运。
  拆装箱平台通常设立在拆装箱库的两侧或四周，所需场地应保证车辆进出和人员操作互不干扰。拆装箱平台的工作位数应满足进行拆装箱作业的需要。

五、参观仓库
小米跟随李师傅来到货运站的仓库，仓库与拆装箱的作业区是相连的，并且采用“L”型的设计方式，重要是为了区分拆箱库和装箱库。

图1-3-11 仓库

知识加油站：
仓库平面布置类型
  货运站的仓库平面布置可分为“一”字形、“L”形及“T”字形。
由于集装箱的拆装箱作业库房一般分设装箱库房和拆箱库房，采用“L”和“T”形仓库，可以保证分区明确和联系方便。

图1-3-12 “一”字形仓库

图1-3-13 “L”字形仓库

图1-3-14 “T”字形仓库

练习与评价

一、基础练习
（一）判断题
 1、内陆集装箱货运站，作为某一地区的集装箱集散点，可有效提高该地区集装箱多式联运的效率。（  ）
2、拼装箱区应尽量设立在仓库的附近，这样可使作业干扰小，减少中间运送量。（  ）
（二）填空题
1. 货运站的仓库平面布置可分为（ ）、（ ）及（ ）。
2. 对于集散国内货品的四级集装箱货运站，是指（ ），年货运量在（ ）之间，年堆存量在（ ）之间。
3. 货运站内行驶路线的布置原则：力求（ ）在站内行驶路线（ ），避免发生（ ）和拥挤，保证正常的秩序和运送安全。
二、能力练习
通过对集装箱货运站布局结构的参观、学习之后，请绘制出一张简易的集装箱货运站平面布局图。
三、考核评价
姓名

学号

专业

任务名称
认知集装箱货运站的布局结构
考核内容
考核标准
参考
分值
（100）
学生
自评
小组
互评

教师
评价

考核得分
基础
知识
考核
完毕基础练习填空题的填写
20

完毕基础练习判断题的回答
20

能力
练习
考核
可以完毕集装箱货运站平面布局图的绘制任务
60

总得分
100

拓展提高

一、集装箱货运站相关布局计算
（一）参数选择
1、基本箱型
通过理论和实践证明，多数情况下采用10t、20t、30t的集装箱较为合理。二级集装箱货运站通常位于中型海港、河港或陆运交通枢纽附近，则基本箱型选择通常为20t。
2、堆放层数
 集装箱可以单层、双层或多层堆码，这对堆场占地面积有较大影响。
（二）集装箱货运站面积的计算
1、业务办公用房的面积
业务办公用房的面积涉及工作人员的工作时间和货主办理手续场合组成。工作间面积按照每人占用8㎡考虑，办理手续场合的面积可按工作间总面积的一半计算，工作人数为10。因此，业务办公用房面积Ａ1的计算公式为：
A1= A2+ A3 =1.5A 2=1.5×8R1=1.5×8×30=360 m2
式中  A2-----工作间面积，m2；     A3-----办理手续场合面积，m2；     R1-----工作人员数。
2、生产调度及联合办公用房面积
生产调度及联合办公（涉及海关、检疫、理货、商检等）用房面积A4，按每人占用8 m2计算，人数为3人，即：
A 4=8×10R4=8×10×5=400m2； 式中  R4-----生产调度及联合办公人数。
3、拆装箱库面积
根据集装箱货运站业务开展情况，拆装货箱并非所有入库，仍有一部分货品放在露天堆场或作业平台，一般库、场比为7：3。所以拆装箱库面积A5可按下式计算：

  式中   QH-----日均拆装箱总量，取80t；
           a1-----集装货品到发不均衡系数，取1.5；
             tH-----集装箱货品占用仓库货位时间，到发取2.5天；
 g0-----单位面积堆货质量，按零担仓库类计算，取0.25t／m2
C1----- 日均拆装箱数，箱；
              G0-----每箱货品平均质量，标准箱取20 t／箱。
4、拆装箱作业区面积计算。
为了集装箱装卸和拆卸工作的方便，在仓库或露天场周边（一侧或两侧）的作业工位上设立拆装平台。
5、拆装箱作业区面积计算
（1）单面拆装箱作业区面积。单面作业拆装箱作业面积A6，可按下式计算：
A6=2aLt；
式中     a-----运送车辆长度，m；
                Lt-----拆装库总长度，m；
（2）双面拆装箱作业区面积。双面作业拆装箱作业区面积A7按下式计算：
A7=2 A6=4atL；
6、维修车间面积
承担车辆维修车间的面积，涉及维修车位面积、辅助间面积、材料面积。
7、集装箱堆场面积
集装箱堆场面积涉及有效堆场面积及辅助堆场面积。其中有效堆场面积涉及集装箱占用的实际面积和场内箱排之间通道、箱间距等占用面积；辅助堆场面积涉及装卸设备及其安全距离，汽车停靠吊装作业位置以及作业、运送通道等占用面积。
  堆场有效面积与平面箱位数及每一平面箱位数面积有关。平面箱位是指堆场场地平均堆放一个标准箱所占用的地面位置；平面箱位面积是指平均堆存一个标准箱所需要堆场场地的面积，该面积值随集装箱堆放方法、堆码层数及采用的装卸工艺方式不同而异。箱位通常采用单元布置形式，每个单元布置四个平面集装箱，且多数呈斜置停放，其优点是吊装作业方便，照明条件好。
二、集装箱货运站的装卸设备与设施
在货运站中，装卸工作是完毕货品转运、存放不可缺少的生产环节，直接影响运送货品的完整性、运送车辆的生产节奏、货运期限、运送生产率以及劳动的强度和工作效率。
集装箱站的有关的设施设备涉及：
1. 车辆机械维修设备；    2. 集装箱的清洁和维修设备；    3. 自动化管理系统。

任务四 认知集装箱货运站的重要岗位和职责
任务描述

小米在对集装箱货运站有了一定的结识之后，发现在货运站中，有许多不同的部门在进行各业务操作，一般分为箱管部、出口部、客服部、财务部、技术部等几个部门，每个部门重要负责的业务不同，所设立的岗位也有所不同。
李师傅为了让小米可以快速熟知货运站各岗位职责，安排小米进行轮岗实习，熟悉业务及各岗位的重要职责。
任务目的

【知识目的】可以列举出集装箱货运站的重要岗位；可以说出集装箱货运站各个岗位职责。
【技能目的】能基本操作各个岗位的工作任务。
【素养目的】在轮岗实习的过程中，培养学生分析解决问题的能力及良好的沟通能力。
任务实行

一、了解集装箱货运站的重要岗位
小米为了更直观了解集装箱货运站的重要岗位和职责，直接上网查询货运站中的岗位设立，通过搜索，找到广州集装箱码头有限公司设有货运站，其职能部门如下图所示：

图1-4-1 广州集装箱码头有限公司
集装箱货运站的重要部门及分工
集装箱货运站的重要由出口部、箱管部、技术部、仓储部、客户服务（业务）部、调度室、财务部七大部门组成。各部门的重要工作内容如表1-4-2所示：

表1-4-1 集装箱货运站部门介绍
部门
工作分工
出口部
出口单船操作
箱管部
空箱管理、闸口管理
技术部
冷箱PTI、空箱维修
仓储部
仓库管理、拆装箱
客户服务（业务）部
客户服务、货源组织、市场调查
调度室
机械管理、车辆调度、车辆维修

知识加油站：

二、单船操作人员的工作内容
公司将小米先安排在出口部学习。出口部重要是做单船操作业务，而小米作为操作员，重要协助师傅完毕出口工作。

图1-4-2 出口部
单船操作员的工作内容
1.接受“S/O”，核对场地空箱情况，将“S/O”信息录入电脑堆场管理系统 。
2.发空箱、设备交接单、铅封，进行空箱交接，信息录入系统
3.填写“空箱出场报表”，发送船公司 。
4.重箱回场交接，卸下重箱、收回“装箱单” 。
5.装箱单信息录入系统，发送“海关有货信息” 。
6.接受集港计划，组织机械准备集港 。
7.核对放行信息，制作装船清单 。
8.接受外理公司制作的“入港单” 。
9.箱边理货、重箱集港 。
10.办理退关业务、制作“单船装船清单”、单船资料归档 。
11.费收核对、制作账单、确认收费。
知识加油站：

三、闸口管理人员的工作内容
两周过后，小米熟悉了出口部的重要业务，公司将他调到箱管部做操作员。箱管部重要作业是管理空箱和车辆进出闸口的检查工作。

知识加油站：
图1-4-3 闸口操作人员

闸口管理人员的工作内容
1.闸口进出车辆管理
（1）负责审查进出货运站的车辆，核对单据，信息相符的放行，反之没有查到审结信息的或者数量不符的告知客户。

（2）经闸口比对放行的，出口业务员将放行信息通过移动终端发送给现场理货员。（3）经闸口比对禁行的，出口业务员在系统中做禁行解决，报告给驻站海关，并告知客户前来办理查验手续，收取查验服务费后，由现场理货员陪同海关和货主进行查验服务。
2.返空箱管理：
（1）闸口验箱、设备交接单填写；
（2）拟定卸箱箱位、卸箱、录入电脑系统；
（3）填写“空箱进场报表”，发送船公司；
3.卸船空箱管理：
（1）接受船公司“分箱计划”；
（2）接受码头“空箱提运计划”；
（3）组织车辆提运空箱、办理交接；
（4）空箱闸口验箱；
（5）分箱主、箱型堆码；
（6）空箱箱位、状态录入电脑；
（7）填写“空箱进场报表”，发送船公司；
4.管理规定：
验箱准确、箱数准确、分箱型、分船公司堆码、先进先出、报表及时准确。

四、仓储部的工作内容
小米在闸口工作两周后，又被公司调到仓储部。仓储部重要负责货品的保管及拆装箱作业，其中涉及到三个岗位，分别是拼箱员、保管员和理货员。小米由于刚被调到仓储部，对工作内容还不熟悉，所以只是协助李师傅完毕工作。

图1-4-4 拼箱货装箱

图1-4-5 拆箱理货

知识加油站：

集装箱货运站拼箱员、保管员和理货员的工作内容
（一）拼箱员的工作内容
1.接受货运申请。
2.拟定拼箱方式并订车。
3.办理货品进站单证。
4.监管货品的拼箱过程。
5.合理拼箱装车并运货。
6.组织人员卸货。
7.拼箱货交付、备制与签发提单。
（二）保管员的工作内容
1. 台账健全，定期盘点。无主货、地脚货均应在台帐上表达出来。
2. 防止盗窃破坏事件发生。
3. 做好防火、防汛、防台风工作。
4. 地脚货、超期货、危险品货品、贵重物品的管理。
5. 货品的整理，合理使用货位。定期对零散的货品进行归、并、转，使得堆垛整齐，提高货位的运用率。
（三）理货员的工作内容
1.船舶靠泊前，索取货品运单、交接单、积载图、分舱单及各类记录等，经核对无误后，分发至有关人员。

2.配合现场调度指导工人按标志分票装卸，剔出残损、留出间距，堆好标准桩。
3.检查核对货品的包装、标记、数量、重量，若发现件数不符、标记不清、货品残损，混装混卸等情况，应编制记录并取得责任方的签认。
4.严格遵守港区出门单的保管使用制度，凭商务开单发放货或接受货品。现提货品时，按车开具出门单，始终保持与地磅房及港区大门之间的联系。
5.理清货品件数，分清货品的标志和残损情况，编制场站理货和船舶理货单证。
6.指导监督工人安全生产，遵守规章制度和操作规程，不得违章指挥、违章作业。

五、客服人员的工作内容
小米通过在出口部、箱管部和仓储部的轮岗，基
