金相制备与分析综合实验金相照片.docx

（a）20%塑性变形 （b）40%塑性变形

（c）60%塑性变形

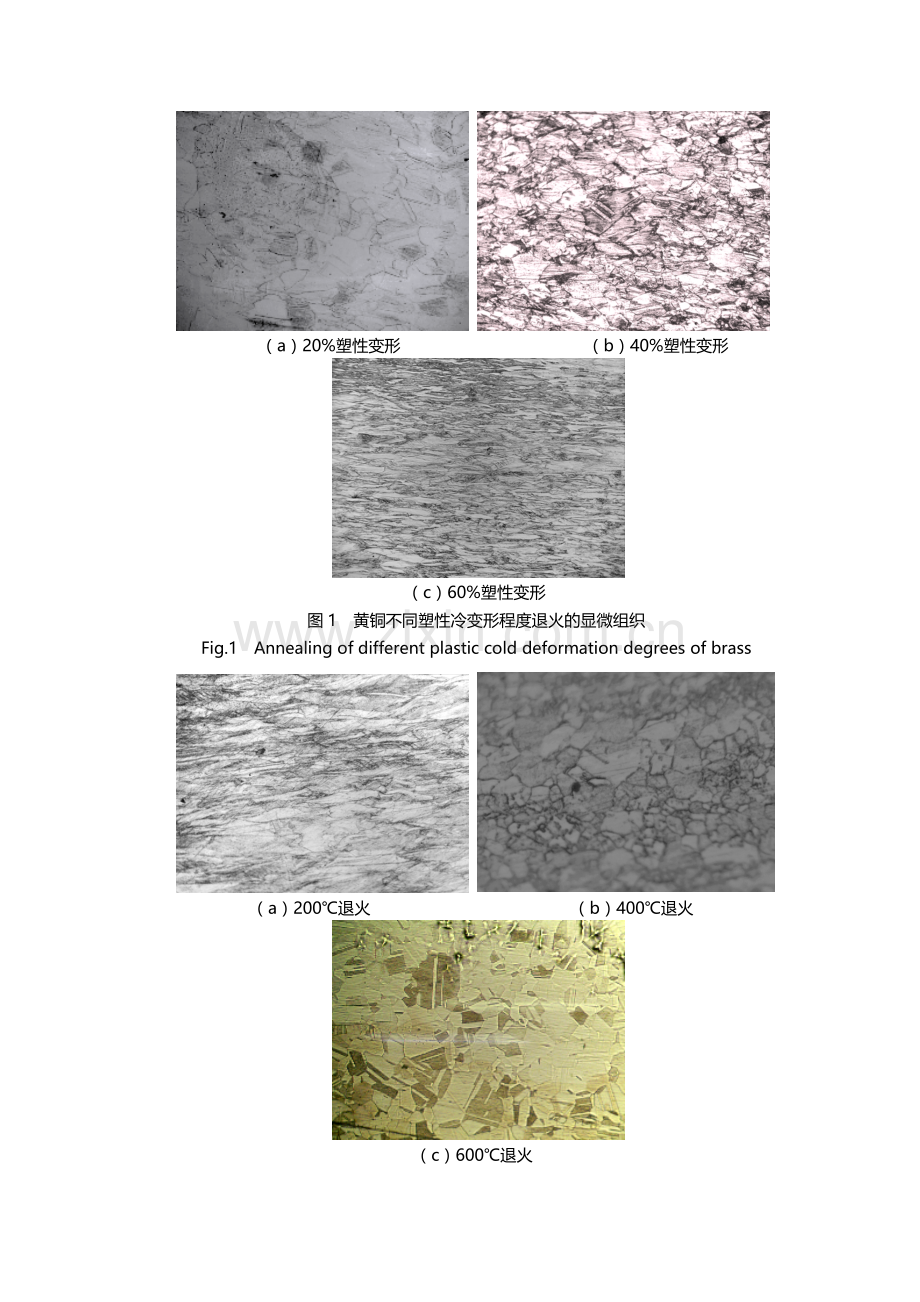

图1 黄铜不同塑性冷变形程度退火的显微组织
Fig.1 Annealing of different plastic cold deformation degrees of brass

（a）200℃退火 （b）400℃退火

（c）600℃退火

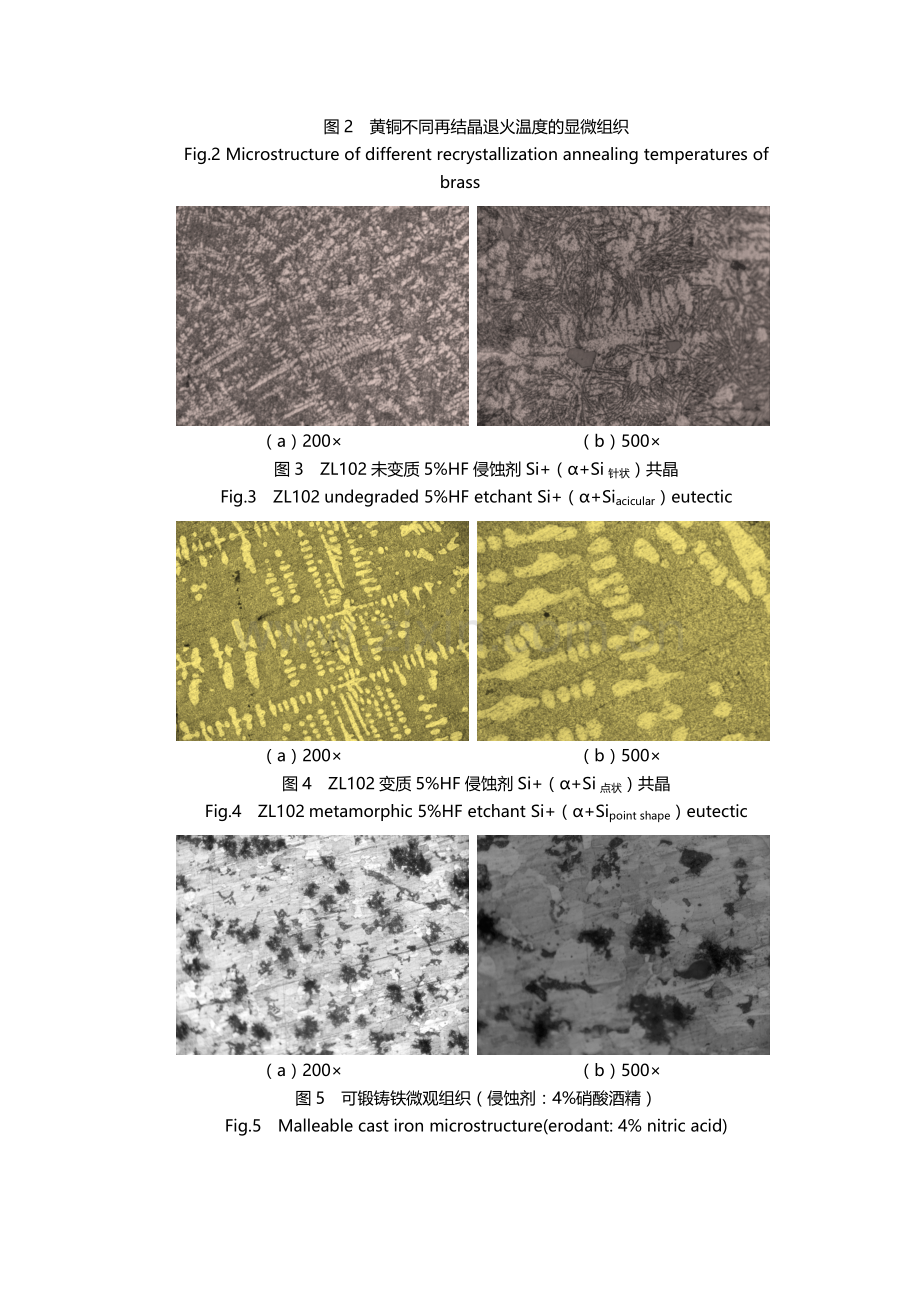

图2 黄铜不同再结晶退火温度的显微组织
Fig.2 Microstructure of different recrystallization annealing temperatures of brass

（a）200× （b）500×
图3 ZL102未变质5%HF侵蚀剂Si+（α+Si针状）共晶
Fig.3 ZL102 undegraded 5%HF etchant Si+（α+Siacicular）eutectic

（a）200× （b）500×
图4 ZL102变质5%HF侵蚀剂Si+（α+Si点状）共晶
Fig.4 ZL102 metamorphic 5%HF etchant Si+（α+Sipoint shape）eutectic

（a）200× （b）500×
图5 可锻铸铁微观组织（侵蚀剂：4%硝酸酒精）
Fig.5 Malleable cast iron microstructure(erodant: 4% nitric acid)

（a）200× （b）500×
图6 铁素体灰口铸铁微观组织（侵蚀剂：4%硝酸酒精）
Fig.6 Ferrite gray cast iron microstructure (erodant: 4% nitric acid)
（b）860℃淬火+600℃回火（索氏体）500×

（a）1000℃过热淬火（粗大的马氏体）500×

（c）860℃退火炉冷500× （d）860℃正火空冷500×

（e）760℃淬火加热不足500× （f）860℃油淬冷速不足500×
图7 45钢不同热处理条件下的微观组织（侵蚀剂：4%硝酸酒精）
Fig.7 Microstructure of 45 steel under different heat treatment conditions (erodant: 4% nitric acid)

（a）铁素体球墨铸铁500× （b）珠光体球墨铸铁500×
图8 球墨铸铁的微观组织（侵蚀剂：4%硝酸酒精）
Fig.8 Microstructure of ductile iron (erodant: 4% nitric acid)

（a）珠光体500× （b）屈氏体500×
图9 灰口铸铁的微观组织（侵蚀剂：4%硝酸酒精）
Fig.9 Microstructure of gray cast iron (erodant: 4% nitric acid)
