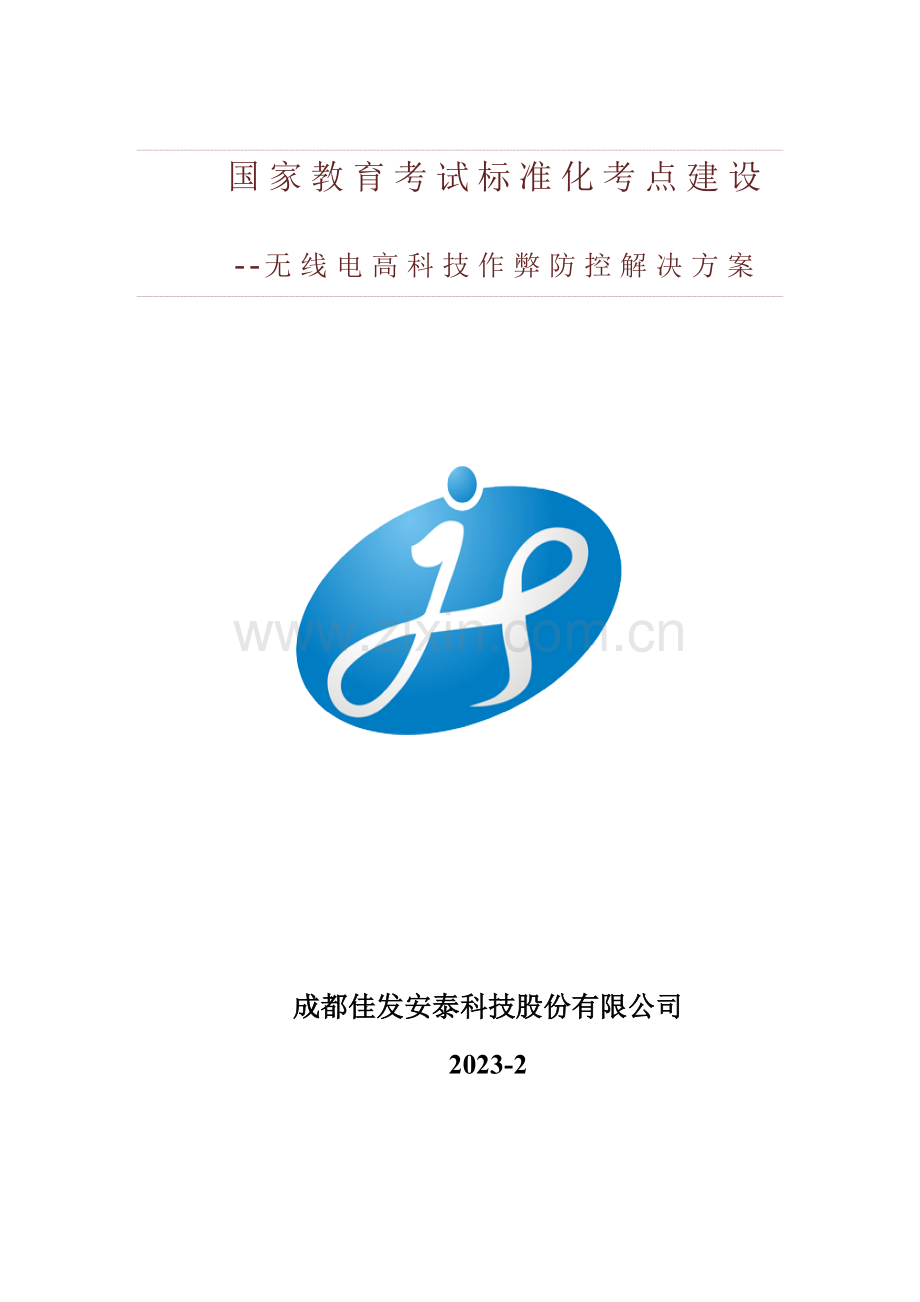

国家教育考试标准化考点建设
--无线电高科技作弊防控解决方案

成都佳发安泰科技股份有限公司
2023-2

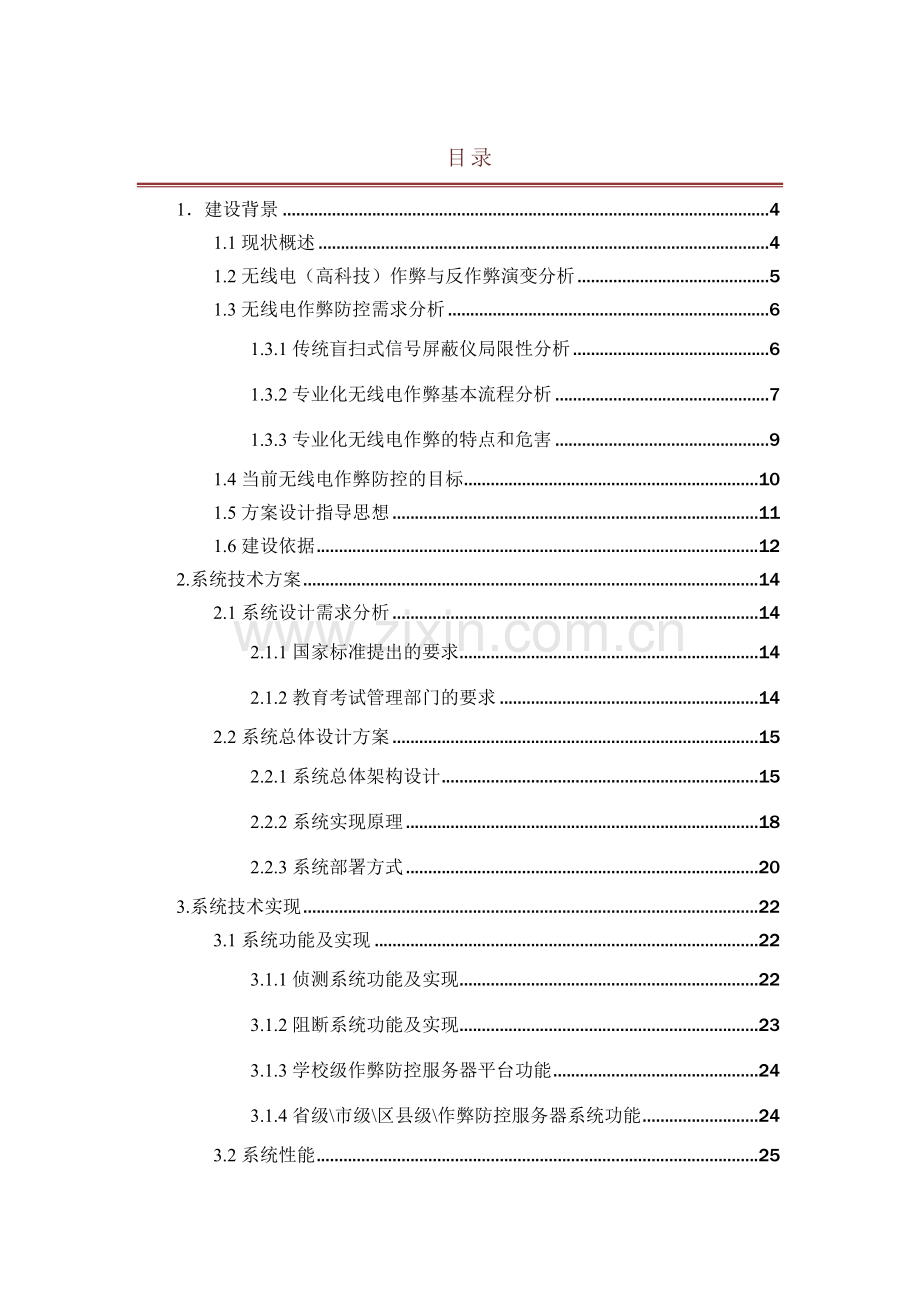

目录
1．建设背景 4
1.1现状概述 4
1.2无线电（高科技）作弊与反作弊演变分析 5
1.3无线电作弊防控需求分析 6
1.3.1传统盲扫式信号屏蔽仪局限性分析 6
1.3.2专业化无线电作弊基本流程分析 7
1.3.3专业化无线电作弊的特点和危害 9
1.4当前无线电作弊防控的目标 10
1.5方案设计指导思想 11
1.6建设依据 12
2.系统技术方案 14
2.1系统设计需求分析 14
2.1.1国家标准提出的要求 14
2.1.2教育考试管理部门的要求 14
2.2系统总体设计方案 15
2.2.1系统总体架构设计 15
2.2.2系统实现原理 18
2.2.3系统部署方式 20
3.系统技术实现 22
3.1系统功能及实现 22
3.1.1侦测系统功能及实现 22
3.1.2阻断系统功能及实现 23
3.1.3学校级作弊防控服务器平台功能 24
3.1.4省级\市级\区县级\作弊防控服务器系统功能 24
3.2系统性能 25
3.2.1频率范围 25
3.2.2阻断能力 25
3.2.3可靠性 25
4.系统优势及创新点 27
5、高科技作弊防控系统建设方案（普教） 30
5.1概述 30
5.2建设原则 30
5.3省、市、区县级平台建设方案 31
5.4考点级平台建设方案 33
5.5主要设备配置清单 34
6.系统关键设备介绍 35
6.1 高科技作弊侦测服务器 36
6.2 高科技屏蔽终端 37
6.3 作弊防控服务器 39
7.方案总结 42

1．建设背景
1.1现状概述
随着社会的不断发展，科学技术水平的不断提高，无线通讯科技开始从无到有，从军用走向民用，并在社会中不断普及。这无疑为我们的生产、生活提供了许多的便利。但是任何技术的发展都是一把双刃剑，它可以带来便利的同时，也能带来危害，在一些别有专心的人手中，无线通讯信技术开始成为考试作弊的一大利器。在早些年，当手机开始普及时，考生运用手机作弊的现象也开始发生。针对这样的作弊手段我们通过行政管理手段的施与（很多考试不允许考生携带手机，否则视作弊解决），使得手机作弊行为几乎淘汰。同时我们通过手机屏蔽仪类设备采用干扰手机通信频段的方式给予了手机作弊致命以打击，在手机作弊防控方面起到了显著的成效。
然而运用无线电作弊与反作弊的较量才拉开序幕，无线电作弊的新技术、新的非法设备却发展迅猛，现在的无线电作弊方式已经从手机作弊转变为运用非手机频段通信的专业作弊设备作弊，通过我们的调查中了解到，现如今已知的作弊工具中，较为普遍的都是黄豆般大小的隐形耳机，甚至是米粒般大小的米粒耳机，另一方面是各种各样的数传显示作弊设备，如眼镜、手表、橡皮擦或者文具盒等各种伪装的数字接受装置，在整个无线电作弊活动，各种各样的专业作弊设备成为了作弊活动的核心。由于这些专业的作弊设备都是采用非手机频段进行通信，然而现在许多基层学校使用的无线电屏蔽设备、技术还停留在手机信号屏蔽的基础上，主线不能对采用专业作弊设备作弊产生丝毫的防控效果。
虽然国家和省级无线电管理机构也加大了设备的投入，但由于其价格昂贵、数量较少，只能覆盖少数标准化考点。同时，由于其需要专业技术人员人工操作，只能依靠专业经验实现对语音信号的人工监听及判断，而对于猝发式的数传信号很难依靠人工发现且无法实现内容还原。因此比起实际所需仍存在很大的差距。
如今不法团伙猖狂运用专业作弊设备进行团伙化和跨区域作弊正在严重危害国家教育考试的公平性和广大考生的合法权益，产生了恶劣的社会影响。一套相较于传统被动式扫频技术的行之有效的专业无线电作弊反制技术和解决方案成为教育考试行业最迫切的需求。
1.2无线电（高科技）作弊与反作弊演变分析
考试和作弊就像孪生兄弟同样，从有科举考试的那一天开始，作弊就如跗骨之疽，从最开始的古朴简易派到现在的高科技专业流，各式各样的作弊手段层出不穷。“魔高一尺、道高一丈”，随着作弊手段的不断进化，相应的反制技术也随之进步，在敌我不断的交锋过程中，基本可从技术发展角度分为三个大的阶段：
l 第一代无线电作弊反制方案：手机屏蔽仪。手机屏蔽仪作为针对公开运营商频段（手机作弊）的阻断设备，可以在基站信号强度一定的情况下起到预期作用。但在网上巡查系统全面建设、相关考试组织纪律的日益严格和运营商可实时监控手机通信内容并定位的三重打击下，手机作弊已经逐渐被专业化作弊团伙所淘汰，手机屏蔽仪无法应对现有专业作弊手段；
l 第二代无线电作弊反制方案：盲扫式屏蔽仪。盲扫式屏蔽仪从本质上来讲是在手机屏蔽仪基础上拓展了部分1G以下的常见专业作弊通信频段。相较于手机屏蔽仪，其具有一定的专业作弊器材阻断能力。但由于其属于被动盲目扫频，效率低下，事实上无法真正覆盖70Mhz-1000Mhz的所有区间且无法有效阻断大功率专业作弊信号，目前已经被专业作弊团伙彻底突破。
l 第三代无线电反制方案：侦测引导阻断。第三代方案的最大特点在于变盲目扫频为积极侦测和精确阻断。在这种先机技术方案下，通过侦测不仅可以实现精确阻断，实现对大功率专业作弊设备的有效阻断，还可以真正做到对常见作弊频段的无缝覆盖。同时，通过对作弊信号的实时侦测和内容还原，实现对无线电作弊的溯源执法和态势管理。
本方案将从第三代反制方案的需求、实现以及部署等方面进行具体阐述，为用户提供最专业的无线电作弊防控解决方案。
1.3无线电作弊防控需求分析
1.3.1传统盲扫式信号屏蔽仪局限性分析
在与无线电作弊技术斗争的过程中，无线电压制技术自然成为了其天敌。无线电压制的思绪总的来讲，就是通过无线电压制信号克制和破坏作弊信号的发送和传输，最终使作弊考生无法有效接受答案。
从手机作弊到专业类作弊设备，其中最明显的变化之一就是作弊使用的频率范围在不断发展，因此，无线电反制手段也根据压制频率变化衍生出相应的产品。
手机屏蔽仪
手机屏蔽仪采用盲扫式方式精确覆盖已知手机通信频段。运营商手机频段为公开信息，在采用新的手机制式和增长运营频段后，手机屏蔽仪需要更新硬件以保证对新增频段的覆盖能力。作弊采用的手机无法超过这些公开运营频段，因此手机屏蔽仪可以在附近基站强度一定的情况下实现对手机作弊的反制。
其最大的局限性在于无法对采用手机以外的专业作弊器材起到反制作用，而现阶段手机作弊仅仅为少数个案。
固定扫频式无线电屏蔽器
固定扫频式无线电屏蔽器，即所谓的全频段屏蔽器，其本质是在手机屏范围的基础上根据部分常见的专业作弊频段进行了选择性覆盖（比如100-200M和400-500M范围），其重要目的是拓展手机屏蔽仪对专业作弊器材的反制能力。由于专业作弊器材采用非公开手机频段和方式，单纯的固定式扫频方式就存在较大的局限性。
固定扫频式屏蔽器基于纯功率对抗原理，其扫频缺少针对性，屏蔽效率低下。通常一个作弊信号带宽在50K左右，在70-1000M带宽区间就有18000个也许出现作弊信号的频点，假设同时出现10个作弊信号，固定扫频式屏蔽器由于不知道作弊信号出现位置，需要保证覆盖18000个频点。假设阻断10个作弊信号需要的功率为X，那么固定扫频方式在保证阻断这10个作弊信号所辐射的功率为18000/10=1800X，也即需要1800倍的有效功率。换句话说，在总功率一定的情况下，只有1/1800的功率被有效地用于阻断10个作弊信号。
这种不讲究效率，只讲究效果的真正有效的全频段扫频式屏蔽器只在国安、军用防爆等大型设备中应用，其造价昂贵，功耗极高，在特殊的使用目的下并部考虑对周边环境和人体的电磁环境影响。
在教育考试行业无论是从造价、功耗还是对考生影响都不也许采用这种方式，实际市面上采用的所谓全频段扫频式屏蔽器均有以下两个特点：1.并未真正覆盖70-1000M范围，而只覆盖了其中很少一部分频率区间，对未覆盖区间无屏蔽效果；2.其总功率有限，而其低下的阻断效率导致其对功率较大的作弊信号缺少实际阻断效果。
上述两类盲目干扰式作弊防控设备均是在盲目跟从不断发展的作弊设备进行亡羊补牢式的补救。近年来不断建设、不断投资，而作弊态势却越演越烈的事实充足说明了这种盲目式的防控技术存在先天的弊端，并且正在被作弊团伙逐渐掌握和运用。

1.3.2专业化无线电作弊基本流程分析
无线电高科技作弊团伙是一种专门非法协助考生进行考试作弊，提供作弊设备和近似标准答案的组织。这样的组织已经高度繁殖，精确分工，具有极高的作案效率。从技术更新、设备生产，到渠道销售、雇佣终端操作，已经形成了一道完整的产业链和成熟的商业模式。
无线电高科技作弊设备种类繁多，但是作弊手段流程大体相同，分为三步，如下图所示：

图2 作弊流程示意图

1、作弊团伙安排卧底参与考试，该卧底拿到考卷后，运用各种手段将试卷带出场外。当然，也不排除个别作弊团伙可以通过其他手段拿到试卷，由于其采用团伙化作案，分工明确，一个泄题点往往导致全国范围内的泄题。
2、作弊团伙在考场外高报酬安排人员（一般是知情或不知情的一线教师队伍）分工做题，一般在半小时内可以将答案所有做出，并且保证相称高的准确率（80%以上，2023年高考中侦测出95%准确率的答案）。
3、通过网络技术，将答案分发给各地一线施行答案传输的作案人员，他们再将得到的答案通过音频或者数字传输的方式发送给作弊考生。现阶段通常情况下，都采用远程无人值守的发射系统，在学校周边的民房里放置无人值守的发送设备，作案人员通过短信、无线电进行远程控制发射。
可见，其所依仗的高科技无线电传输技术是目前以及相称长一段时间内高科技作弊的核心技术手段，其危害性和覆盖性都远超其他作弊手段。
1.3.3专业化无线电作弊的特点和危害
与运用传统作弊方式的相比，现在运用专业无线电作弊设备作弊存在以下特点和危害：
l 隐蔽性强。通常情况下，作弊设备的接受端设备都是小型化、伪装化的设计（如小如米粒的隐形耳机、橡皮式数传接受机等），使得考场监考人员很难发现此种作弊行为，这种情况并且无法通过加强人力监管来杜绝
l 没有明确的法律约束，即使抓到作弊团伙，也无法对其产生毁灭性打击，顶多就是罚款和没收工具，对作弊团伙来讲，没受到致命性的打击，仍然有巨大的非法赚钱空间
l 不易抓获。2023年远程无人值守发射站的出现，导致公安执法的结果往往是只抓获了设备，而无法抓获其犯罪嫌疑人
l 作弊器材的传输效率极高，由于都是采用的成熟技术，数据传输极为稳定
l 作弊团伙通过专业人士分组答题的方式，使得答案准确率极高
l 科技含量高，不再是夹带、小抄、偷看等传统的作弊行为，对于监考老师来讲，有较高的认知规定
l 为了避开现有的作弊防控技术，以及减少被发现的风险，作弊团伙基本采用70M-1000Mhz内非常见频段，这些作弊信号混杂在考场环境中的正常通信信号中，为发现和防控带来了非常大的困难。特别是数传作弊设备的信号，发送时间短，发射功率高，假如没有强有力的无线电侦测及还原技术，基本无法鉴定其为作弊信号。为了避开现有的一些阻断技术手段，不同团伙在不同地区，不同考试中，往往会采用不同的作弊频点，而在开始结束后这些频点也将不再启用，这使得通过预设频点进行集中阻断的方式基本无法在考试期间对大量的作弊信号真正起到有效的阻断。
l 通过我们在各地考试试点中发现，由于作弊团伙不顾相关法律及条规管制，针对现有全频段盲扫阻断设备功率分散，阻断效率底的缺陷，往往采用大功率发射装置，在学校周边近距离发射，使得传统全频段设备无法有效地阻断其功率信号
l 由于客户群体重要以学生为主，一人使用，很容易传播和散发，极易发生群体性和区域性的恶性事件，将会带来极大的社会危害性
l 整个作弊助考的行为，已经形成了整套地下产业链和商业模式，并趋于成熟，导致一定的社会影响，特别是部分得逞的事件和行为，将会给传统的对的的认知上带来一定的冲击
l 团队作弊行为严重阻碍和极大地冲击了人才选拔的公正性和权威性，威胁了高考的神圣性
l 非法盗用和侵占合法的无线电频率，影响了正常的无线电通信和电磁环境
1.4当前无线电作弊防控的目的
从上述分析，我们不难看出，在现阶段日益猖獗的专业化和团队化无线电作弊态势下，教育考试行业作弊防控建设的要目的有以下几点：
1. 真正的全频段覆盖
有效阻断作弊信号，保证考试公平公正。对70Mhz至1000Mhz整个区间真正的全频段无缝覆盖，结合手机2G/3G/4G频段、WIFI/蓝牙频段的有效屏蔽，做到真正的全频覆盖屏蔽。
2. 由防到控，积极出击
近年来，作弊团伙已经掌握了通过考前踩点、频谱观测的方式了解传统盲扫式屏蔽仪的工作特性。
因此从敌暗我明到敌明我暗的转变是接下来能否在作弊反制中却得先机和积极权的关键点。如何做到在作弊信号未发射时不进行茫无目的扫频式阻断是重要的技术目的。
同时要通过技术手段，实现对疑似作弊信号的捕获和内容还原，无论是作弊团伙考前踩点和考中作案，都可以实时发现，精确打击，从主线上扭转攻防局势，极大地提高我们与作弊团队连续对抗的积极性。
3. 考场内部绿色环保
重视环保和绿色健康标准，减少不必要的盲目电磁辐射对考生的影响，避免屏蔽信号影响考场周边电磁环境和居民生活。
4. 基于大数据的作弊反制由防到控
在有效克制作弊设备接受场外信号基础上，还应具有对考点无线电作弊信号实时捕获和分析还原能力。通过实时、准确和全面的数据让各级管理者掌控整体作弊态势，逐步构建强大的教育考试无线电作弊防控大数据分析中心，不断能提高系统连续防控能力，给社会公众一个可信、可控的交代。
5. 协同合作，联合执法
掌握作弊信号信息，从被动的屏蔽信号，到协同无委会和公安部门积极出击，形成有效的纵深防御体系，直接打击作弊团伙，灭除高科技作弊毒瘤。

如上图所示六大转变规定，高科技作弊防控是一项与作弊犯罪分子长期斗智斗勇的艰巨工作，只有在保证实际屏蔽效果的同时，还做到知己知彼，通过技术手段实现对作弊团伙、作弊技术的不断了解，我们才干连续改善自身和把控全局，从全局掌控、打击作弊团伙、社会效益等方面综合考虑，由被动的“防”发展为有效的“控”，真正做到长期有效的连续防控。
1.5方案设计指导思想
1、先进性：目前业内没有任何成熟和完善的技术手段及产品针对现有猖獗的高科技作弊起到有效的反制作用，往往通过采用简朴的手机信号屏蔽等等初级手段，难以达成真正的作弊防控作用。这就规定系统设计必须采用先进架构及技术手段，符合国家考试中心关于高科技作弊防控的技术规定，支持最先进的侦测引导阻断的工作方式。
2、准确性：采用“基于瞄准式的机灵式阻断”的先进模式，即根据通过到目前为止已经出现的各类无线电作弊信号，特别是目的信号的载频和带宽信息，不盲目采用白噪声信号，而是根据目的信号的特性，拟定阻断信号的最佳调制形式，通过频点对准技术，“有的放矢”地展开阻断，以达成最优的阻断效果。
3、稳定性：所有设备采用嵌入式设计，支持无人值守，7x24小时稳定工作。
4、易操作及易维护性：通过LAN/WLAN实现侦测设备与屏蔽终端连接，并接入各级管理平台，实现远程管理和操作。通过平台即可对各种作弊信息进行监管，而不需要对设备进行复杂操作和管理。
5、 系统的性价比：根据行业具体需求和环境定制的嵌入式设备和相关系统软件，具有极高的性价比。
6、系统的可扩展性：可以接入考务管理与服务平台，网上巡查、应急指挥等其它系统互联互通，实现数据和业务的交互，并且提供相应扩展和升级的手段。
7、规范性：符合国家教育部和无线电管理委员会相关技术标准。
8、安全性：符合国家卫生部门的环境卫生规定，通过了中国疾病防止控制中心环境与健康相关产品安全所的检测。
1.6建设依据
《国家教育考试标准化考点建设规范（2023）》
《国家教育考试作弊防控系统无线电屏蔽技术规范（试行版）》
GB17859‐1999   计算机信息系统安全防护等级划分准则
GB50057‐1994   建筑物防雷设计规范
GB50348‐2023   安全防范工程技术规范
GA308‐2023    安全防范系统验收规则
GA/T75‐94    安全防范工程程序与规定
GA/T388‐2023   计算机信息系统安全等级保护操作系统技术规定
GA/T388‐2023B   计算机信息系统安全等级保护管理规定
GB/T17618‐1998   信息技术设备抗扰度限值和测量方法
YD/T 1171‐2023   IP 网络技术规定——网络性能参数与指标
2.系统技术方案
2.1系统设计需求分析
2.1.1国家标准提出的规定
2023年，由国家教育考试中心提出了《国家教育考试作弊防控系统无线电屏蔽技术规范（试行版）》，在该技术规范中，明确提出了以下新的规定：
1、 基于侦测引导阻断的设计思想
2、 作弊信号的捕获和信号特性的分析
3、 作弊信号的监听（看）和取证记录
4、 建设各级作弊防控管理平台，可接入考务综合管理与服务平台
5、 能与其他信息系统进行数据接口，如国家教育考试网上巡查系统
6、 规定满足分布式的部署应用，保证高效、无害
7、 规定满足在线式的应用，实现各级平台统一管理
因此，本方案中的技术实现和指标都围绕以上7大规定展开。
2.1.2教育考试管理部门的规定
结合各省教育考试管理需求和无线电作弊防控工作在新常态下的规定，系统建设应满足以下规定：
1、 全方位信号检测捕获能力。这里的全方位，不仅仅是指对各种类型信号的侦测，还能对当前主流作弊频段、各种大小功率的无线信号进行侦测捕获。
2、 对捕获信号的分析评判能力。在各种鱼龙混杂的无线电信号中，能分辨出疑似作弊的无线信号，这就对信号分析提出了新的规定，是对作弊信号实现精确打击的前提条件。
3、 针对现有作弊器材的分析，重要有两种形式的高科技作弊，音频和数字传输显示，这就意味着在系统设计中，必须要能针对这两种不同方式的作弊信号进行辨认和阻断，甚至是将其解调还原记录，以满足教育考试部门及其相关部门对作弊取证规定。
4、 对作弊信号的高效实时阻断能力。在作弊活动中，分为音频和数字传输显示的作弊方式，数字传输的方式传输速度快，准确率高，在2、3秒内即能完毕高效传输，这就规定本系统对该类型的作弊活动实现瞬间侦测毫秒捕杀的性能；而音频信号的特性是连续的信号传输，这就规定本系统对该类型的作弊活动实现能长时间的发射阻断信号，直到作弊信号消失，达成完美压制的目的。
5、 对各个终端设备的便捷、集中式的信息化管理和维护规定，将大量减少工作人员的工作量。
6、 结合教育考试及其相关管理部门的管理流程和管理模式，合理采用多级级联架构，最大限度地满足各级部门的管理需求，在各级平台实现对作弊信号的相关数据的报警、上报、记录、存储和取证。
7、 由于各个学校的硬件条件参差不齐，需要在设计产品时针对不同地区不同经济条件下的学校都能方便地使用，需要设计合理科学的部署方式和实现方式。
8、 考虑到教育考试的特殊性，为了最大限度地不影响考生的情况下保障考试活动的正常进行，需要采用一些具有伪装优势的产品形态，减少对考生心理的承担。
9、 针对教育考试的行业应用涉及面积极广，对产品成本的控制就必须要控制在合理的范围，用最合适的成本，完毕最合适的应用，而不是一味追求不计成本的高精尖技术产品，同时应为用户考虑最能实现成本优化的设计方案。
2.2系统总体设计方案
2.2.1系统总体架构设计
2.2.1.1 多级级联的总体架构设计
高科技作弊防控平台与“国家教育考试考务管理与服务平台”无缝融合，实现了教育考试级级联网，符合目前教育考试管理体制、管理模式和教育部规划。“国家教育考试考务管理与服务平台”分别由国家级、省级、市级、县（区）级、学校级等五级“教育考试考务指挥中心”来建设。
系统多级级联平台架构模型如下图所示：
图4 系统多级级联平台架构模型图
采用多级级联系统架构至少有以下优势和特点：
1、 严格遵循目前教育考试管理模式和相关规划规定，符合国家《国家教育考试标准化考点建设规范（2023）》，与网上巡查、应急指挥以及教育考试管理与服务平台架构完全兼容。
2、 多级级联的体系结构具有更灵活的部署实行方式，可分步进行建设，逐步完善。可以实现前端设备远程集中控制管理和多级平台分级管理。
3、 可充足运用已建成的标准化考点线路和设备，实现高效的资源整合，同时通过个平台发挥与其他标准化考点的业务交互、系统工作优势。
4、 通过各级平台以及逐级管理机制，增强系统的耦合能力，分散网络传输及平台管理压力，提高系统整体稳定性和可维护性。
5、 融入考试考务综合管理与服务平台，在各级平台建立强大的作弊防控信息中心，杜绝信息孤岛。
2.2.1.2系统架构设计
以各个作弊团伙和部分考生为主体的高科技作弊活动重要在考试期间围绕各个标准化考点展开，因此重要的终端设备都将部署在位于各个考点学校。在我们的高科技无线电作弊防控系统中重要包含了以下几个部分的设备：
1、 高科技作弊侦测服务器
2、 高科技屏蔽终端
3、 作弊防控服务器（省级、市级、区县级、学校级）
拓扑结构图如下图所示：

图4 系统架构图
在学校级平台，部署在各个考场内部的高科技作弊屏蔽终端通过部署在考点的高科技作弊侦测服务器的侦测引导实现有的放矢的引导式阻断，并通过学校级作弊防控服务器进行后台数据的管理支撑，实现对前端设备的管控和作弊信息的查看、汇总和上报。
在区县级、市级和省级平台，只需要配置相应的区县级\市级\省级作弊防控服务器即可实现平台相关功能，分权限实现对前端设备的管控和作弊信息的查看、汇总和上报。
2.2.1.3高科技作弊防控管理平台设计
考点中侦测设备和屏蔽终端可以通过作弊防控管理平台进行集中管理和控制，该平台采用简朴易用的图形化管理设计，可无缝融入国家教育考试考务管理与服务平台。按照考试中心对各级平台的互联互通规定，各级管理中心用户可以通过该平台实现对已侦测和捕获的作弊信号进行实时掌控，并实时监控和管理各屏蔽终端的工作情况。
同时本系统还可以与标准化考点下的其他子系统实现互联互通及协同工作。如通过网上巡查实现对作弊现场的实时监控和视频取证，通过应急指挥系统实现对突发性事件的第一时间应急处置，通过将作弊信息提交至指挥系统，上级管理中心可以基于对这些信息的实时分析进行各种指令下达、工作部署、人员调整及重要信息发布等。
考后能通过管理平台子系统实现各级平台的数据汇总上报、数据智能记录、图表分析、作弊信息还原取证备案等功能。

图5 平台的特色功能
2.2.2系统实现原理
本系统基于《国家教育考试作弊防控系统无线电屏蔽技术规范（试行版）》中所提出的“侦测引导阻断”的基本工作原理，“高科技作弊防控系统”包含了两个互相关联的设备——高科技作弊侦测服务器和高科技屏蔽终端。高科技侦测服务器负责电磁环境侦测，考前对合法的背景信号进行获取，考中通过已有白名单信号和背景信号的实时对比来截获可疑信号，辨认出是否为作弊信号并提取其特性信息，经由通讯链路将信息传递给高科技屏蔽终端；高科技屏蔽终端接受到作弊信号的特性信息，据此生成对该作弊信号最优阻断效果的阻断信号。整个系统构成及其运营原理如下图所示：

图6 系统工作原理图
系统工作流程如下：
考前
1、 在考试前两周不间断对考点周边背景信号进行扫描，分析并找出常在信号，这些信号也许是出租车，保安，医院或者建筑工地所用。
2、 通过各个终端设备对管理平台的注册，能使得上级管理平台有效对辖区内的设备进行远程的调试和管理工作。
考中
1、 侦测服务器对新的可疑信号进行捕获，分析信号特性
2、 侦测服务器将可疑信号的信号特性传输给屏蔽终端和管理平台
3、 管理平台收到侦测服务器的数据，实现报警、信号解调还原存储取证和多系统智能联动
4、 屏蔽终端根据收到的信号特性，计算生成最优的阻断信号，并高效发射阻断信号将可疑信号成功压制
考后
1、管理平台实现作弊数据汇总、上报、记录和智能分析等功能
2.2.3系统部署方式
系统部署采用最灵活的分布式部署方式。分布式系统中的侦测子系统和阻断子系统位于不同的位置上，侦测设备每个考点部署一台，屏蔽终端是在每一个标准考场里进行安顿。
例如，侦测设备安装于考点内监考办公室或者教室顶楼，用于采集整个考点的无线信号，屏蔽终端则安装于每一个考场内，阻断信号的作用范围覆盖该考场。一个侦测设备可以通过网络为多个屏蔽终端提供实时的信号服务，为其提供作弊信号的特性信息。侦测设备和屏蔽终端之间的通过LAN即可实现连接，系统部署实例如下图所示：

图7 分布式部署方式示意图
1、统一侦测，分布压制，所有屏蔽终端通过统一侦测设备和平台进行集中控制和管理。
2、 每台屏蔽终端发射范围单独覆盖整个标准考场，无盲区，效果好。
3、 对于分布式的阻断系统的架构，所需要覆盖的范围缩小到了教室，将发射功率控制在国家标准内且能达成阻断作弊信号的目的，对考生和监考老师没有任何不良影响。
4、 同时，由于屏蔽终端覆盖范围只针对每个考场，对教室外的电磁环境不会带来任何影响，更不会对合法频段带来阻断，不会影响附近居民的生活。
3.系统技术实现
3.1系统功能及实现
3.1.1侦测系统功能及实现
3.1.1.1 侦测系统形态
侦测系统重要涉及配备侦测天线的高科技作弊侦测服务器实现。高科技作弊侦测服务器为无显示无人值守遥控设备，可实现7x24小时智能作弊信号实时侦测和分析。可通过平台实现对前端高科技作弊侦测服务器设备的智能引导和控制，并实现对各种作弊信号的解调、分析和取证。
高科技作弊侦测服务器与学校级作弊防控服务器采用LAN的方式连接。对高科技作弊侦测服务器的所有设立均在学校级作弊防控服务器上的管理平台上完毕。操作简朴，便于维护。
3.1.1.2 侦测系统功能
（1） 背景信号学习和黑白名单库
高科技作弊侦测服务器能在70MHz-1GHz频率范围内自动进行频谱扫描，能将考前合法的背景信号通过侦测扫描和外部导入等多种方式进行背景信号的学习和存储，建立具有地区性和时域性的背景信号库，并存于白名单库；此外，可以通过平台集中下发等方式将可疑频点加入到黑名单库中，这些都保证了在考试期间能快速高效地发现可疑信号、快速阻断黑名单库中和所发现的疑似作弊的信号。
（2） 信号特性分析和显示
对无线信号进行涉及频率、带宽、功率、时长、调制方式等信号特性的分析，并能实时进行存储、传输和显示，这些信号特性将不仅仅实时指导阻断子系统的阻断工作，并且有助于后期对作弊活动的分析提供有效的数据支撑。
（3） 智能引导技术
实时侦测周边可疑信号，对已发现可疑信号进行智能分析，并对可疑信号的调制方式，功率，带宽等特性信息进行提取，通过先进的分析技术进行实时分析，并对屏蔽终端进行有针对性的策略引导阻断。
（4） 可疑信号内容还原取证
侦测服务器在对可疑信号侦测分析的同时还能对信号内容进行还原，还原的信号类型为语音类型和字符类型。还原出来的语音文献为.wav，字符内容为.txt。方便存储，随时查看，并且也能记录可疑信号出现的时间。
3.1.2阻断系统功能及实现
3.1.2.1 阻断系统形态
高科技屏蔽终端基于嵌入式系统结构的设计,采用考场常态化外观设计和部署。设备通过LAN与侦测设备、作弊防控服务器管理平台相连。设备运营中支持无人值守工作模式，无需大量具体操作和维护，对用户操作基本无规定。
3.1.2.2 阻断系统功能
（1） 信号全频阻断
高科技屏蔽终端支持在70MHz-2700MHz频率范围内进行信号阻断。70MHz-1GHz由侦测设备引导，阻断市面上已有的无线电作弊器材（隐形耳机，橡皮擦，手表等），同时设备在通电状态下立刻能阻断国内三大运营商制式手机（2G、3G、4G）和蓝牙、WIFI设备。
（2） 瞄准式信号阻断
高科技屏蔽终端从侦测设备实时获取考试期间的可疑信号频点，采用瞄准式的阻断方式，根据获取的作弊信号特性生成最优的阻断信号并进行高效快速地释放，轻松实现无漏掉阻断。
（3） 智能功控技术成就绿色阻断
智能功控技术的采用在70MHz-1000MHz频段上，实现对阻断信号的锁定阻断，实现更加高效的特性定频阻断。敌有我有，敌无我无，敌强我强，敌弱我弱的阻断策略，彻底摆脱传统的全频段信号屏蔽仪的盲目阻断方式，阻断效率比传统的全频段信号屏蔽仪的效率高出数百倍，而无线信号辐射量不到传统的全频段信号屏蔽仪的百分之一。
（4） 多路信号同时阻断
系统可同时对多路作弊信号进行同时阻断。
3.1.2.3 阻断模式
屏蔽终端采用瞄准式阻断模式，与侦测服务器配合使用，接受阻断指令和信号特性信息，产生并释放70MHz-1000MHz频段中任意一个无线电阻断信号，对作用范围内的多路无线电作弊信号实行阻断，同时向管理中心发送管理及状态信息。
3.1.3学校级作弊防控服务器平台功能
（1） 系统快捷设立和运营；
通过设立考试计划时间，设备可以在规定期间内自动运营，无需相关专业人士值守在旁边操作。
（2） 白名单/黑名单管理；
根据本地区的情况，手工编辑黑白名单，也可以通过上级服务器在考试前同步黑白名单库。
（3） 设备管理；
对本地所有的终端设备进行查看和管理。
（4） 无线信号的查看；
对捕获的无线信号进行实时的特性查看、信号还原等操作。
（5） 数据汇总上报；
作弊数据汇总并上报给上级平台进行查看和分析。
3.1.4省级\市级\区县级\作弊防控服务器系统功能
（1） 发现作弊信号报警、自动联网上报；
（2） 实时对侦测和阻断信号进行信息查询记录；
（3） 白名单和黑名单管理；
（4） 操作权限管理；
（5） 远程管理权限范围内的设备；
（6） 系统与国家教育考试考务管理与服务平台无缝相连，对作弊信号及反制信号进行实时监控。
3.2系统性能
3.2.1频率范围
侦测频率范围：70MHz-1GHz
侦测范围已经涵盖了目前所有通过无线电作弊的信号频点。
阻断频率范围：70MHz-2700MHz
屏蔽终端在70MHz-1000MHz之间对通过侦测引导阻断方式实现对专业语音和数传作弊信号的有效阻断。同时通过扫频式阻断实现对国内各种制式2G/3G/4G，以及WIFI和蓝牙等通信方式的阻断，手机基站信号强度在-65dbm以下，阻断效果明显。
3.2.2阻断能力
（1）多路作弊信号同时阻断能力：支持
（2）阻断作弊信号类型：音频传输和数字传输所有支持
（3）阻断频率用户自定义：支持
3.2.3可靠性
平均无障碍工作时间：不小于2023小时
2023小时的无障碍工作时间符合国家对电子产品可靠性的典型标准规定，保证8-2023的使用寿命。
4.系统优势及创新点
佳发安泰科技股份有限公司的“高科技无线电作弊防控系统”汇集了电磁环境侦测技术、通讯信号分析技术、自适应信号内容提取技术、阻断信号生成技术、多媒体技术、计算机网络技术等多种信息领域的尖端技术，在国内考场安全领域居于技术领先地位。值得指出的是，该系统无缝的接入了国家考试考务管理平台，可通过考务管理平台实时的对考场作弊情况进行联网上报及上级指挥平台对考点的指令下达，并可以在平台中对上报的各种作弊信息进行集中存储、分析、呈现和处置，极大的提高了各类考试中监考人员及指挥人员的工作效率，同时也强有力的保证了国内重大考试的公平、公正性。
佳发高科技无线电作弊防控系统”的优势和创新点如下：
1、 侦测引导阻断技术
为了避开现有的作弊防控技术，以及减少被发现的风险，作弊团伙通常采用70MHz-1000MHz内非常见频段，这些作弊信号混杂在考场环境中的正常通信信号中，为发现和防控带来了非常大的困难。特别是数传作弊设备的信号，发送时间短，假如没有强有力的无线电侦测及还原技术，基本无法鉴定其为作弊信号。为了避开现有的一些阻断技术手段，不同团伙在不同地区，不同考试中，往往会采用不同的作弊频点，而在开始结束后这些频点也将不再启用，这使得通过预设频点进行集中阻断的方式基本无法在考试期间对大量的作弊信号真正起到有效的阻断。通过侦测服务器对无线信号的极速侦测和数据分析，引导并成功阻断可疑信号。
2、 超宽阻断频率的覆盖
高科技屏蔽终端支持70MHz-2700MHz的超宽频段的阻断，这一频段几乎包含了当前市场上所有的作弊设备、对讲机设备和手机、蓝牙、WIFI的信号频段。
3、 业内独创的双通道侦测采集还原技术。
双通道侦测技术保证侦测设备在70MHz-1000MHz范围内，侦测到可疑信号并引导屏蔽终端实时有效压制同时可对该可疑信号进行录制和分析。保证实时侦测引导阻断与可以频点采集还原同时进行，为分析作弊活动提供一手数据支撑。更为重要的是，双通道侦测技术实现全时段的高速侦测，即使在信号录制的同时，也不会放过任何同时发生新的作弊信号，实现“零漏掉”侦测。
4、 国内领先的瞄准式绿色阻断技术。
采用瞄准式阻断技术，实现采用量体裁衣式的阻断信号对各类作弊信号进行无漏掉的绿色全阻断，通过度析作弊信号的信号特性，再针对该作弊信号，生成在信号频率、信号带宽、信号功率、调制方式等多个关键指标上的最优阻断信号，并通过智能功控技术来调制和优化阻断信号的功率，完全不似当前市场上绝大多数的考场屏蔽系统所采用的盲干扰模式。
“敌强我强，敌弱我弱，敌无我无”的阻断策略实现绿色无污染地合理阻断。
5、 国内领先的点频阻断技术。
通过我们在各地考试的试点中发现，由于作弊团伙不顾相关法律及条规管制，针对现有全屏段盲扫屏蔽终端功率分散，阻断效率底的缺陷，往往采用大功率发射装置，在学校周边近距离发射，使得传统全频段设备无法有效地阻断其功率信号。佳发科技作弊防控系统采用点频阻断技术，将有效功率集中在作弊频点进行智能功控技术下的高效阻断，即实现了对作弊信号的完美高效压制，又实现了低功耗的绿色阻断。
6、 强大的多路复合阻断技术。
考虑到同一考点内也许存在各种频段不同的作弊信号，系统采用了多路复合阻断技术，实现多路互不干扰的阻断信号同时发射，保证了有多个不同作弊信号的情况下，仍然保持强大的阻断能力。
7、 系统采用人性化操作设计。
系统操作采用人性化操作模式，分步引导提醒操作。系统操作人员无需通过专业的培训，就能轻松实现考前的准备和设备的运营。
8、 设备常态化设计及部署
高科技屏蔽终端采用了专业的常态化外观设计，设计成音响等多种状态，为考生提供了一定的附加价值，更重要的是伪装形态能将对考生的心理影响减少到最低，有助于考生能以良好的状态应考。
9、 智能远程运维技术。
系统采用智能远程运维技术，可以通过网络远程对终端设备和服务器进行诊断、查看和管理，免去了传统维护调试方式下的各种困扰和麻烦，并能针对新发现的作弊设备及其频率通过远程软件升级和数据库升级的方式实现对其高效的阻断。
10、 无缝融合“国家教育考试考务管理与服务平台”
系统能无缝融合“国家教育考试考务管理与服务平台”，在平台内实现作弊信号的汇总、上报、记录和分析功能，并能同平台内的如巡查指挥系统等其他子系统进行协同联动的工作。
只要有佳发科技的系统平台，就能轻松实现多系统协同联动，实现巡查指挥的同时，实时显示作弊信号报警信息；在查看作弊信号报警时，能很便捷地调出所在考点的巡查指挥图像，并进行指挥调度。深度融合，实现高效的协同办公。
11、 考后对高科技作弊的数据智能汇总、记录和分析
由于系统是按照符合教育考试管理体制的多级级联的系统架构设计，并能无缝融合“国家教育考试考务管理与服务平台”，那么在考后，各个考点的作弊数据可以通过网络在管理平台中实现逐级智能汇总上报，在各级平台能查
