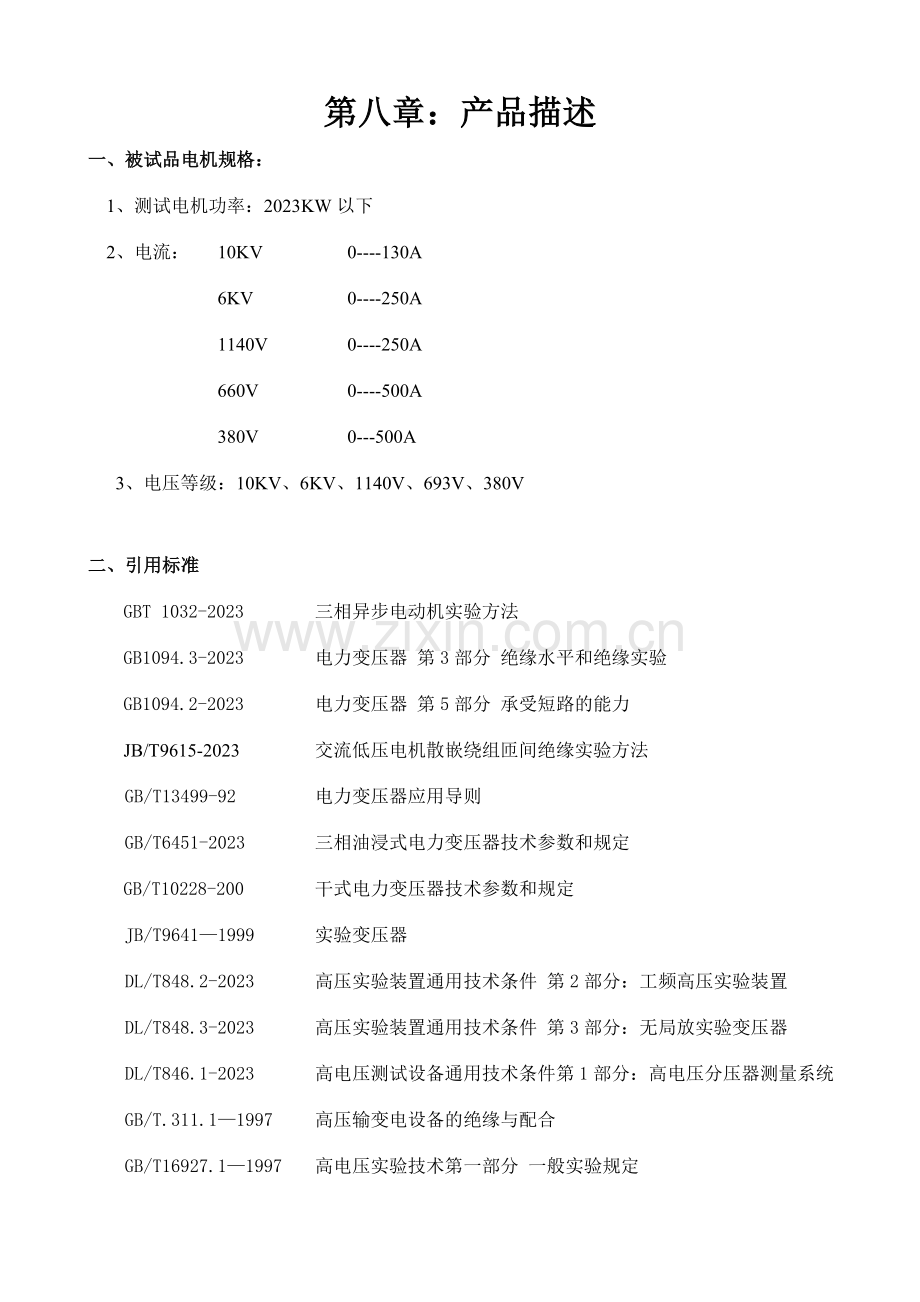

第八章：产品描述
一、被试品电机规格：
1、测试电机功率：2023KW以下
2、电流： 10KV 0----130A
6KV 0----250A
1140V 0----250A
660V 0----500A
380V 0---500A
3、电压等级：10KV、6KV、1140V、693V、380V

二、引用标准
GBT 1032-2023 三相异步电动机实验方法
GB1094.3-2023 电力变压器 第3部分 绝缘水平和绝缘实验
GB1094.2-2023 电力变压器 第5部分 承受短路的能力
JB/T9615-2023 交流低压电机散嵌绕组匝间绝缘实验方法
GB/T13499-92 电力变压器应用导则
GB/T6451-2023 三相油浸式电力变压器技术参数和规定
GB/T10228-200 干式电力变压器技术参数和规定
JB/T9641—1999 实验变压器
DL/T848.2-2023 高压实验装置通用技术条件 第2部分：工频高压实验装置
DL/T848.3-2023 高压实验装置通用技术条件 第3部分：无局放实验变压器
DL/T846.1-2023 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统
GB/T.311.1—1997 高压输变电设备的绝缘与配合
GB/T16927.1—1997 高电压实验技术第一部分 一般实验规定
GB/T16927.2—1997 高电压实验技术第二部分 测量系统
GB/7354—87 局部放电测量
GB1094.1—1996 电力变压器第一部分 总则
GB2536—1990 变压器油
GB7252—87 变压器油中溶解气体分析和判断导则
GB7328—1987 变压器和电抗器的声级测量
JB8749—1998 调压器的通用技术规定
JB/T7070.15 调压器实验导则第一部分
JB/T8638 调压器实验导则第四部分
JB/T563-1999 耦合电容器及电容分压器订货技术条件
JB/T8169-1999 耦合电容器及电容分压器
GB4208-1993 外壳防护等级
GB/T191-2023 包装储运图示标志

四、电机例行实验（出厂）项目：
◆电机绝缘电阻实验；
◆电机绕组直流电阻实验；
◆电机空载损耗测量，空载电流测量，功率因素测量及空载电流比例自动计算；
◆电机短路阻抗测量，短路阻抗电压测量及比例计算，半电流实验可自动换算到到额定电流下的损耗值及75℃（120℃、145℃）时的标准值；
◆匝间耐压实验；
◆工频耐压（交流耐压）；
◆电机振动实验 ；

五、电机实验室综合实验系统设计规范（原则）
1.系统操作安全
􀂗 整套实验系统兼顾了实验人员的安全性及设备运营的可靠性
􀂗 各种过电压、电流保护齐全
􀂗 空间布局合理，布线清楚明了

2.系统工作效率
􀂗 仪器充足运用微机数据解决技术，将测量结果直接录入单片机进行计算。省去了人工代入公式计算的麻烦。外接线统一布置，尽量避免人工接线，换线时只在实验台上用控制按纽进行自动切换完毕。

3.系统人性化操作
􀂗 充足运用了机械与电气互锁的功能，并巧妙与电脑软件程序相结合，有效防止误动作情况的发生，也就是说假如不按照安全程序操作，系统会拒绝启动，从而有效保护人身及设备的安全。

4 系统可靠运营
􀂗 本系统设有两套实验线路，可充足保证在某一点故障时，不影响设备的正常操作及实验工作的正常进行，同时本公司技术人员也可随时赶赴现场解决问题。

5 系统测量精确度
􀂗 本系统所有测量仪器仪表、测量互感器精度均高于国家标准规定。
􀂗 电流互感采用二次转换原理制造。
􀂗 互感器高压量程自动切换
􀂗 电机综合测试台对整个回路进行全面控制及测量监控。

六、技术数据表
1、 ED0202-1600智能型电机综合测试台

注：以设备实物为主！
实验控制台可对调压器，互感器实现远程控制；设立电流电压量程转换，实验项目选择，过流过压保护；空负载损耗值的实时显示，打印，耐压计时等。
A、控制台上的电压表及电流表均由数字表头显示；
电源电压表的测量范围：0-680V；精度：1、0级
电源电流表的测量范围：0-500A/5A；精度：1、0级
调压器输出电压表的测量范围：0-680V；精度：1、0级
B、三相调压器由控制台电动升降压，并且具有零位保护及上下限位保护功能；
C、空载、负载实验项目都具有过流保护和过流复位功能；
D、标准电流互感器CT档位的切换都在控制台上完毕；
E、主控制台并且具有紧急停止装置，如被试品出现意外情况时可以紧急停止断开主电路！
F、主控控台装有红色警灯及警铃，在主电路启动时警灯闪烁，实验完毕后，按警铃按钮提醒实验人员实验完毕。
G、整套控制系统由两部分组成，一部分由主控制台组成装有各种指示仪表、空负载测试仪、过流继电器及启停按钮，另一部分由交流接触器、中间继电器、断路器、电压互感器、电流互感器等一次回路组成的开关柜。

附1：电机空载、堵转实验方框图（试品660V，380V电机）

附2：变压器空载、负载实验方框图（试品35kV变压器）

2、305D型变压器空负载特性测试仪
（产品外型图）
a、可测量变压器及电机的空载损耗、空载电流、负载损耗、阻抗电压、零序阻抗、短路阻抗、电压有效值、电压平均值、电流、功率、功率因数、频率等参数。
b、所有数据均在同一周期内同步测量，保证在市电条件下测量结果的准确性和合理性。
c、自动波形畸变校正，电压校正，电流校正，温度校正，无须任何手工计算。
d、在仪器允许的测量范围内可直接测量，超过测量范围时可外接一次电压互感器和电流互感器。
e、可锁定显示数据并存储或打印所有测量结果，本仪器内置不掉电存储器和微型打印机，可长期保持测量数据并可随时查阅和打印。
f、大屏幕蓝屏液晶显示，所有汉字菜单及操作提醒，直观方便。
g、不掉电日历，时钟功能。
h、具有RS-232接口，可与计算机通信。

重要技术指标：
1、输入特性
     电压测量范围：0~750V 宽量限。
    电流测量范围：0~5A 内部所有自动切换量程。
2、准确度:
    电压、电流、频率：±0.2%　
3、工作温度：－10℃~ +40℃
4、工作电源：交流200V~240V
5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
     ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、体积：40cm×32cm×18cm
7、重量：8Kg

3、感应式三相调压器

（产品外型图）
调压器具有无触点调压的特点，使用方便，能长期可靠运营。广泛用于工矿公司、农业及科研等单位，作为调节电压的通用设备。当输入电压恒定期，它能在带负载的情况下，无级平滑地调节输出电压。调压器与TWK控制配合使用，可实现自动调压稳压。
功能特点：
(1)设立实验项目联锁保护，过流过压保护，实验操作控制，电压、电流、频率全程监视，耐压计时，实验提醒等功能。
(2)电动升降压,电流量程、电压量程在操作台内任意切换。
(3)空负载损耗分高压低压测量系统,测量精度高于0.5级,实验数据齐全,空载损耗,空载电流,短路损耗,短路阻抗等值直接显示并可保存打印, 短路损耗值直接换算到75℃或120℃右或145℃,半电流实验值准确性与全电流实验等效。

技术参数：
容量：630KVA
输入电压：三相380V
输出电压：三相20-680V

4、中间变压器

（产品外形图）
◆容 量：600KVA
◆输入电压：三相400V
◆输出电压：10、6、1.14KV
◆连接方式：Y/yn0；连续工作制,油浸自冷。

5、10KV、6KV、1140V空负，堵转实验开关柜，GGD柜及高压测量柜

10KV、6KV、1140V空负，堵转实验开关柜
（产品外型图，以实物为准！）

采用标准开关柜外壳,内置：
1、10KV/600A接触器
2、600A/5A电流互感器
3、0.510KV/100V电压互感器 0.5级
4、铜排TMY-80*8

低压控制开关柜
名　　　　称
数量
1、GDD型柜体
1台
2、400V/800A接触器
1台
4、800A/5A电流互感器 0.5
3台
5、400V/100V电压互感器 0.5级
3只
6、电压表
6只
7、电流表
3只
8、铜排TMY-80*8
30kg
9、按钮、指示灯及辅材

高压测量柜
1、标准高压电流互感器
（采用二次切换档位技术）
10、6、1.14KV空载实验用
额定电压：10kV
电流互感器档位： 250A、、150A、50A、10A/5A，叁只，
精度0.1级

2、标准高压电压互感器
电压互感器档位:10、6、1.14kV/100V叁只，精度0.1级

3、铜排TMY-80*8

6、ED0204-5型变压器直流电阻测试仪

  ED0204-5型变压器直流电阻测试仪采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。是测量变压器绕组以及大功率电感设备直流电阻的抱负设备。
   ED0204-5型变压器直流电阻测试仪符合国家标准GB6587-86《电子测量仪器环境实验总纲》及GB6593-86《电子仪器质量检定规则》的规定。

产品特性
◆能快速准确完毕变压器及电机绕组直流电阻的测量；
◆具有完善的保护功能；
◆体积小巧便于携带；
◆液晶全中文菜单，操作简朴直观；
◆测试速度快，准确度高，数据反复性好，抗干扰能力强；
◆ED0204-5型变压器直流电阻测试仪合用于各类电力变压器及电机、互感器绕组等感性低阻值电阻的测量与分析。

技术参数
  ◆电流与量程：
            1mΩ～2Ω           5A
            1mΩ～20Ω          1A
            10mΩ～200Ω         100mA
            10mΩ～200Ω         10mA
◆准 确 度：0.2％±2字(25±2℃)
◆分 辨 率：0.1μΩ
◆重    量：≤15 kg
◆供电电源：AC220V±10%   频率：50Hz±5%
◆使用环境：
       温    度：0～40℃
       相对湿度：≤80％
◆安全性能：
       绝缘电阻：≥2MΩ
      漏 电 流：≤5mA

7、工频耐压实验：超轻型实验变压器 YD-50/25型

（产品外型图）
本系列实验变压器具有损耗低、体积小、重量轻、结构紧凑、使用方便等特点。合用于检测各种高低压电气设备及绝缘材料的绝缘性能。

YD(J)-50kVA/25kV实验变压器技术参数
额定容量：50kVA
输入电压：400V，
输入电流：125A
输出电压：AC0--25kV
输出电流：2A
阻抗电压：<10%
空载电流：<8%
变 比：63
测量变比：250
联接组别；I,I0

8、ED2605型匝间绝缘冲击耐压实验仪

重要特点
◆ 合用于线圈或绕组的匝间绝缘性能检测
◆ 符合标准JB/T9615-2023《交流低压电机散嵌绕组匝间绝缘实验方法》
◆ 采用脉冲波形比较法：将具有规定峰值和波前时间的冲击电压波，同时直接施加于同一设计的被试品绕组和参照物绕组上，运用冲击电压在两者中引起的衰减振动波形有否差异来检测电机绕组匝间绝缘是否良好
◆ 峰值电压：0～5000V可调，容差为±5%
◆ 反复频率：25Hz，波前时间：0.5μS±30%

技术参数
◆ 采用彩色液晶显示（320×240）
◆ 采用可控硅模块作为高压可控开关器件，提高产品稳定性，可靠性
◆ 脉冲峰值电压：100V～3000V任意设立
◆ 脉冲峰值电压精度：±5%；
◆ 脉冲反复周期：0.2S
◆ 脉冲上升时间：1.2μs
◆ 采样频率：141.8KHz-10MHz分级改变
◆ 仪器可存储标准波形
◆ 分辨率：1‰匝间短路可分辨
◆ 合用不同参数的电机、定子、转子、变压器、电感等线圈组件测试
◆ 采用三个输出端子，手／自动切换输出三相脉冲，高压完全可程式化测试，具有主相、副相、主副相线圈全自动连续测试功能

9、DMA-2533型绝缘电阻测试仪

产品特性
◆DMA2533型在2500V最高可测100GΩ, 在5000V最高可测200GΩ；
◆额定的输出电压保持在DMA2533型为20MΩ/40MΩ，这使得仪表可以精确测量较低的绝缘阻抗。
◆自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。
◆整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。
◆仪表采用超薄型张丝表头，抗震能力强。
◆交直流两用，内置可充电池和智能充电模块，整机输出功率大（C型）。
◆是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的抱负测试仪器。

 技术指标
 型    号

DMA2550

DMA2533
DMA2565
输出电压
500V DC
1000V DC
2500V DC
5000V DC
10000V DC
精

度
温    度
23℃±5℃
绝缘电阻
1MΩ～20GΩ
±5％
2MΩ～40GΩ
±5％
5MΩ～100GΩ
±5％
10MΩ～200GΩ
±5％
20MΩ～400GΩ
±5％
输出电压
4MΩ～20GΩ
0～+10％
8MΩ～40GΩ
0～+10％
20MΩ～100GΩ
0～+10％
40MΩ～200GΩ
0～+10％
80MΩ～400GΩ
0～+10％
高压短路电流
>1mA
工作电源
8节AA型电池（8节AA型充电电池，外置充电器）
工作温度及湿度
-10℃～40℃，最大相对湿度85％
保存温度及湿度
-20℃～60℃，最大相对湿度90％
绝缘性能
电路与外壳间电压为1000V DC时，最大2023MΩ
耐压性能
电路与外壳间电压为2500V AC时，承受1分钟
尺            寸
230mm×190mm×90mm  (L×W×H)
重            量
2KG
附            件
测试线一套，说明书，合格证，充电适配器（C型）

10、TV300便携式测振仪

产品概况：
     本仪器采用压电式加速度传感器，把振动信号转换成电信号，通过对输入信号的解决分析，显示出振动的加速度、速度、位移值或频谱图；其技术性能符合国际标准ISO2954及我国国家标准GB/T13824中对于振动烈度测量仪和GB13823.3中正弦激励法振动标准的规定。应用于常规振动测量，特别是旋转或往复式机械中的振动测量，它广泛地被应用于电力、石化、机械制造、冶金、车辆等领域。

功能特点
•三种显示方式
　　  专用型：同时显示加速度峰值、速度有效值和位移峰峰值；
　　  普通型：只显示加速度峰值（或速度有效值、或位移峰峰 值）；
　　  频谱型：显示频谱图
　　•仪器能绘制实时频谱图；
　　•仪器能根据设定的警戒线绘制的柱状图；
　　•简易故障诊断：当被测量值超过报警值时，自动报警。
　　•与打印机连接，可打印测量数值和频谱图；
　　•与微机连接，可分析测量数值（配合上位机软件）；
　　•强大的存储功能：可存储25X62个测量结果及25幅频谱图
　　•允许误差：±5%
　　•使用温度范围：0～45℃
　　•背光液晶显示器；

技术参数
测量范围
加速度
0.1～392m/s（峰值）
速 度
0.01～80cm/s（有效值）
位 移
0.001～18.1mm（峰～峰值）
频率范围
加速度
10Hz～200Hz 10Hz～ 500Hz 10Hz～1KHz 10Hz～10KHz
速 度
10Hz～1KHz
位 移
10Hz～500Hz
电源
锂电池
外型尺寸
171×78.5×28(mm)
重量
230g

基本配置
主机1台
传感器1个
磁性吸座1个
充电器1个
皮套 1个
产品包装箱1个
文献1套

11、附件
（1）测试软件包 一套
（2）使用说明书 二套

ED0202C型计算机型电机综合测试装置
使 用 说 明
一、概 述
根据近年来我国电力工业迅速发展，电力实验设备急需更新换代，为适应市场需求，我公司开发研制了ED0202C型计算机型电机综合测试装置。该设备彻底改变了传统、落后的实验手段，采用美国国家仪器公司虚拟仪器LABVIEW开发平台技术及组态软件，实现了电力电机实验设备在技术上的重大突破，其性能达成国内先进水平，是电力公司修试校验单位、电机制造厂、修理厂及电厂、变电站十分抱负的必备设备。
本测试装置综合了电机出厂实验的重要项目，操作全中文菜单提醒，实现了对实验全过程的实时监控。它集实验一次接线显示、数据采集、分析解决、测量控制、存贮、打印、保护于一体，实验全过程所有自动完毕。具有高效率、高精度的突出优点。

二、实验项目
1. 电机工频耐压实验
2. 电机空载损耗及空载电流的测量
3. 三相电流及平均电流（0-50A）测量
4. 三相电压及平均电压（0-500V）测量
5. 频率、功率因数、功率测量
6. 实验报告及打印
7. 档案库的建立

三、实验台的特点
本实验台采用计算机测量控制，实现了实验过程的程序化、自动化，大大提高测试精度，保证实验结果能客观、真实的反映被测设备的实际状态。
1. 实验台采用专用软件，全中文操作提醒，所有操作使用鼠标点击相应按钮即可完毕，使操作简便易行。
2. 以数字仪表取代指针式仪表，所有实验数据均在屏幕上实时（锁定）显示，避免了实验过程中因视差、换算、计算等诸多因素导致的误差。使测试精度更高。特别是彻底解决操作人员同时读看多块表计，同时记录多组数据的困难，保证实验数据的准确可靠。
3. 实验台采用数据库保存原始数据，可方便的将被实验设备的所有参数、实验数据、环境温度、实验日期等资料一并存储，形成设备档案，便于日后查询分析。
4. 数据解决采用自动存储和微机打印方式，数据表格美观、规范，笔迹工整，清楚。实验数据所有实时填入相应表格，避免人工转抄记录过程，保证了数据的真实、可靠。用户还可根据需要自行设立打印格式。
5. 实验台配备的工业控制计算机，运营可靠，并具有很强的功能扩展能力。可根据用户需要增长其它实验项目。
6. 本实验台还具有实验导线电阻校正、互感器误差校正功能。
7. 实验台采用进口模块结构，配备校验软件，方便用户校验。
8. 实验台根据实验中也许出现的异常情况设立了多种保护功能，保证设备在非正常情况下安全运营。
9. 系统有两套相对独立的部分。单独使用其中一套均可完毕常规实验。一套为计算机控制自动进行测试，一套为人工手动进行测试。

四、系统配置
（一）系统重要配置
1. 工控机（PIV）
2. 打印机
3. 自动控制台、手动控制台、打印机柜
4. 数字面板表（电流表3只，电压表3只，有功功率表3只，频率表1只）
5. 数据采集卡一套
（二）配套设备
1. 调压器(客户自配)
2. 实验电机

五、性能指标
1. V401数字电压表 精度：0.2级
量程：0—999.9V
2. I401数字电流表 精度：0.2级
量程：0—5A
3. W401数字有功功率表 精度：0.2级
量程：0—5000W
4. F401数字频率表 精度：0.2级
量程：20—500HZ

六、安装与调试
（一）检查验收：
实验台运抵现场后应进行全面检查，验明柜体无明显碰撞损坏，随即配件和有关资料齐全，即可按设备安装图纸安装、调试。按图接线，依次接 （见图1）

图 1 接线顺序

注意:接线完毕应检查接线对的，并保证接触良好；

机柜外壳与接地网应可靠连接，接地线截面应使用不小于16平方毫米的铜线。

（二）调试
接通380V三相四线制电源，合上控制电源开关，计算机外围设备开机，计算机开机。
点击电机损耗测试系统，按某一容量注册并进入设备调试，按下列顺序调试：

1. 接触器动作调试：
进入设备调试画面，鼠标点击各接触器按钮。观测相应各接触器动作状态应与点击按钮一致。

2. 调压器电机正反转调试：
在设备调试画面，点击“调压器升”按钮，观测调压器电机应正转。点击“调压器降”按钮，观测调压器电机应反转。否则将电机线两相调换后，反复以上实验。

3. 调压器上下限位调试：
在设备调试画面，点击“调压器降”按钮，在调压器电压接近零位时，限位开关动作，电机停止转动，否则应进行调整。点击“调压器升”按钮，在调压器电压接近最高位时，限位开关动作，电机停止转动，否则应进行调整。（调整时调压器主回路不带电）。

4. 下列各项调试由我公司派员调试：
a) 互感器变比输入
b) 实验导线电阻校正
c) 电流互感器变比误差系数

图2 设备调试

七、电机测试系统操作说明
　计算机启动后，点击桌面电机实验图标，进入微机控制变器测试系统。

欢 迎 进 入
计算机型电机综合测试装置
ED0202C型

点击鼠标进入注册表

武汉鑫华福电力设备有限公司

图3 进入测试装置

照提醒在标签框内填入被测电机的相应资料。（这些内容将长期保存在数据库中），确认无误后按确认键，进入"选项表"。
请 您 注 册
产品型号： 额定容量：
额定电压： 额定电流：
重 量： 冷却方式：
连接组别： 出厂编号：

确 认 取 消 退 出

图4 注册图

需要进行实验时，点击“确认”键进入测试项目。

计算机型电机综合测试装置

电机空载损耗、电流测量
电机负载（堵转）损耗、阻抗测量
工频耐压实验 直流电阻实验
辅助功能 保存打印

（点击鼠标进入）

帮助 退出

图5 进入选项

进入设备选项后，点击相应实验项目按钮，进入相应的实验项目。

（一）电机空载损耗、空载电流测量
1.接线将损耗测试线接在电机低压套管接线柱上

图6 空载损耗测量
注意：实验时电机带有高电压，请注意保持安全距离。便携式机实验时将机箱外壳接地

2．实验
点击“开始”按钮，实验电压开始上升，画面左上角实时显示三相线电压和三相电流。下方第一排数字框显示电压控制量；第二排数字框显示实时电压、电流、功率值，（电压、电流值是三相电压和三相电流的平均值）。
调压器自动升压停止后，假如实验电压不准，可用点动升降调整。
滑动标尺用来调整调压器电机惯性。

3．测试
点击“测试”按钮，实验电压、空载电流和空载损耗便锁定显示在下方的数字框内，实验回路断电，三秒钟后，“实验结束”铃响，屏幕显示“主接触器已断电，请更换接线”（便携机没有实验结束铃响）。
注意：在任何情况下都可按急停按钮停止实验，

4．完毕
测试结束后，按 “完毕”按钮，进入选项表选择其他实验项目。

5．保护
a) 三相电压不平衡超1%即报警，显示“三相电压不平衡影响测试精度”。
b) 电压波动过大报警。显示“三相电压波动过大，影响测试精度”。
c) 过电流断电，当试品故障时，电流忽然增大，过电流保护动作，显示“被试品过电流，请检查回路”。

（二）电机短路损耗、短路阻抗测量

1．接线
将电机低压套管螺杆用铜导电排短路，三相测试线接在电机三相高压套管螺杆上，（对10（6）/0.4配电电机）。
注意：a.实验时电机带有高电压，请注意保持安全距离。

2．实验
点击开始按钮，实验电压、电流开始上升，画面左上角实时显示三相线电压和三相电流，下方第一排数字框是电流控制量（当调压器容量不够，减少电流实验时，显示的是减少后的电流值，并显示电流减少的百分数），

图7 短路损耗测量
第二排数字是实时显示电压、电流、功率、阻抗电压百分数值，（电压和电流是三相电压和三相电流的平均数），调压器自动升压停止后，假如实验电流不准，可用点动升、降调整。滑动标尺用来调整调压器电机惯性，应在调压器电压在低位时调整。

3．测试
实验电流数值达成控制量后，点击测试按钮，实验电压、负载电流和负载损耗、阻抗电压百分数便锁定显示在下方的数字框内框内，实验回路断电，三秒钟后，实验结束铃响屏幕显示“主接触器已断电，请更换接线”（便携机没有实验结束铃响）。
注意：在任何情况下都可按急停按钮停止实验。

4．完毕
测试结束后，按完毕按钮，进入进入下一选项菜单。

5．保存打印
点击保存按钮，将所有实验数据保存在数据库中，并显示在屏幕上，假如要打印，则准备好打印机后按“打印”按钮便可打印出正式的实验报告。

6． 保护
a．三相电压不平衡超1%报警，显示“三相电压不平衡影响测试精度”；
b.电压波动过大报警；
c.过电流断电，当试品故障时，电流忽然增大，过电流保护动作，显示“被试品过电流，请检查回路”。

7．退出系统
实验结束后，可以重新进行下一台电机的实验。

（三）电机工频耐压实验
（同空载实验）
八、辅助功能
为了打印表格及数据库的完整，自动测试不涉及的实验，系统设计辅助功能以便手工输出。在主菜单中选择辅助功能，屏幕进入辅助功能画面。
按提醒行提醒，→、←选择项目，Enter键确认后光标位于需要输入数据的位置，按提醒行信息，按→、←、↑、↓选择输入项目，输入后按Enter键确认。

九、手动实验部分
（一）空载实验
1. 旋动"实验项目切换"旋钮至"空载短路实验"位置，信号灯亮。
2. 记录被试变铭牌上的低压侧额定电流，及额定电压，以便选定精密电流互感器的档位。
3. 将XA、XB、XC分别接于被试变相应的低压侧(a、b、c)，高压侧开路，注意相序不能有误。
4. 根据被试变低压侧额定电流值选定标准C.T的档位。即5A／5A、10A／5A、20A／5A、50A／5A、100A／5A，变化分别为1、2、4、10、20，其选择原则是：由大到小。如：
5. 根据电机国标规定其空载电流百分数，选择合适的C.T档位。
6. 旋动"标准C.T切换"至10A，此时10A档的指示灯亮，说明已切换好；若指示灯不亮。则要检查是指示灯的因素，还是接触器的因素，停电修复后方可进行下一步操作。
注意：标准C.T不得带电切换，否则将受损坏！
7. 按下"空载短路起动"和"主电路启动"按钮，"空载短路起动指示"灯亮，表达空载，短路实验回路主接触器吸合并自锁，非实验人员撤离被试变。
8. 按下"升压"按钮，调压器升压，监视仪表电压及标准电流表，低功率因素瓦特表，当跟随电压显示为被试变低压侧额定电压时，即停止升压。在升压过程中，须严密监视三相标准电流表，当三相电流中有某一和相或二相电流上升异常时，说明被试变有异常(三相电流大小有些不一致是正常的)，应降压停电检查，此外还需监视标准低功率因素瓦特表的数值，若瓦特表满量程，应降压回零，加大标准C.T的档位后,重新升压。
9. 记录实验数据，涉及：Uab、Ubc、Uca、Ioa、Iob、Ioc、Woc实验中只须记下数值.
10. 按"降压"按钮，使调压器回零，然后按"空载短路停止"和"主电路停止"按钮，即可更换接线。

（二）短路实验
1. 将实验项目转换开关进行切换，若空载短路实验指示灯亮，即可进行短路实验，其实验程序及空载实验相似，区别在于：
2. 标准C.T档位选择是根据被试变高压侧额定电流选择。
3. 将被试变低压侧短路，高压侧加压，即将XA、XB、XC分别接于被试变相应的高压侧(A、B、C)
4. 升压过程中监视的是三相电流，一旦三相电流分别等于地压侧的额定电流应立即停止升压，并迅速记录实验数据，记录完毕，按"降压"按钮，使调压器回零，再按"空载短路实验"和"主电路停止"按钮，拆除连线。
5. 升压过程中也许出现的问题：
瓦特表读数超量程，解决办法有如下两种：
a) 将标准Ｃ.Ｔ档位扩大。
b) 做半电流以或1/4电流实验，即高压侧三相电流分别升至高压侧额定电流的1/2或1/4的实验方法，实验结果通过公式换算可得，见公式４－１、４－２。
6. 短路实验过程应记录的数据有：阻抗电压UKAB、UKBC、UKCA，短路电流IDA、IDB、IDC及短路损耗WDA、WDC。短路损耗W`D＝WDA＋WDC（代数和）
7. 短路阻抗电压U`K=(UKAB+UKBC+UKCA)／3UK％=(UK/高压侧额定电压)×100％

（三）耐压实验
将“实验项目切换”旋向能使“耐压实验”指示灯亮的位置。
1. 将“标准电压表切换”旋向“UAC”，“组别实验电压切换”旋向“I1、I2”，钮子开关置于时间继电器耐压工作。
2. 将XA11、XC11分别接于配套实验变压器输入端I1、I2接于实验变压器的仪表线圈。实验变压器的高压尾及仪表圈一端均应保护接地。
3. 调节数显时间继电器至“60”
4. 将实验变压器高压输出端接至被实验高压端(A、B、C)，调节“耐压过流保护”至适当大小，所有人员撤离被试变。
5. 按“主电路启动”按钮，再按“耐压启动按钮”实验回路主接触器吸合并自锁，按“升压”按钮，调压器升压，升压过程中应密切注视被试变，仪表舱内的标准电压表，及“耐压实验输入电压”和“输入电流”，当跟随电压升至规定值时即停止升压，开时间继电器，若正常，计时60秒后，调压器自动降压回零。
6. 升压中，若试品击穿，跟随电压将保存击穿电压值，实验人员应立即作下记录。
7. 按“耐压实验停止”和“主电路停止”按钮，关闭数显时间继电器，耐压实验结束。

注意事项：
a) 升压时应从零均匀升至规定值。
b) “耐压过流保护”调节应适当（一般应整定为实验所需电流的1.3～1.5倍）。

十、注意事项
1. “系统”的计算机为实验专用设备，严禁运营外来程序，以防染上病毒而破坏实验程序的正常运营，轻则影响实验、破坏数据，重则实验中乱动作影响人身、设备；
2. 加电前应一方面检查好一次线路，然后按顺序加电；
3. 在送电或实验过程中假如出现过流保护现象，则应先将电压降至最低（此时仪表无显示），查明因素后再按环节送电；
4. 在做感应实验时，一定要等电动机启动达成稳定状态后，方可进行一下步操作；
5. 在用手动进行升压或降压时，由于每按一次升压、降压按钮，松开时都有一个直流制动过程，所以每次按升压、降压按钮之间应有间隔（约两秒）。
6. 注意接线人员和操作人员的配合，特别在自动状态下由计算机控制送、停电，更应注意；
7. 在操作过程中，如发生计算机死机、失控或过流保护异常状况，应立即依次按下“输出复位”按钮，关掉计算机，将电压降到最低，查明因素后重新进入；
8. 自动操作完毕后，按照程序提醒退出再关机。

十一、常见故障解决
1. 用自动操作做空载实验或负载实验时，如查电流互感器倍率选择对的，但计算机仍提醒更换电流互感倍率，请检查相应的切换电流互感倍率接触器；
2. 计算机扩展槽插有显示卡、高速AD/DA卡、I/O卡；内存插槽中插有内存条。开机长鸣有也许显示卡问题、间断长鸣有也许是键盘问题、黑屏有也许是内存条或CPU问题、自动控制设备或控制按钮不行或也许是I/O卡问题、采样数据不对的有也许是高速AD/DA卡问题。

附一 轮廓及原理图
附1-1 ED0202C型计算机型电机综合测试装置轮廓图

附1-2 ED0202C型计算机型电机综合测试装置装置图

该配置是全套设备的装置图，根据每个客户的不同规定该图有所改变，不另行告知。

附1-3 ED0202C型计算机型电机综合测试装置主电路原理图

附1-4 ED0202C型计算机型电机综合测试装置控制屏原理图

耐压回路
数显回路
感应电机
启动回路
调压器
回 路
感应实验
回 路
损耗实验
回路
报警
制 动
