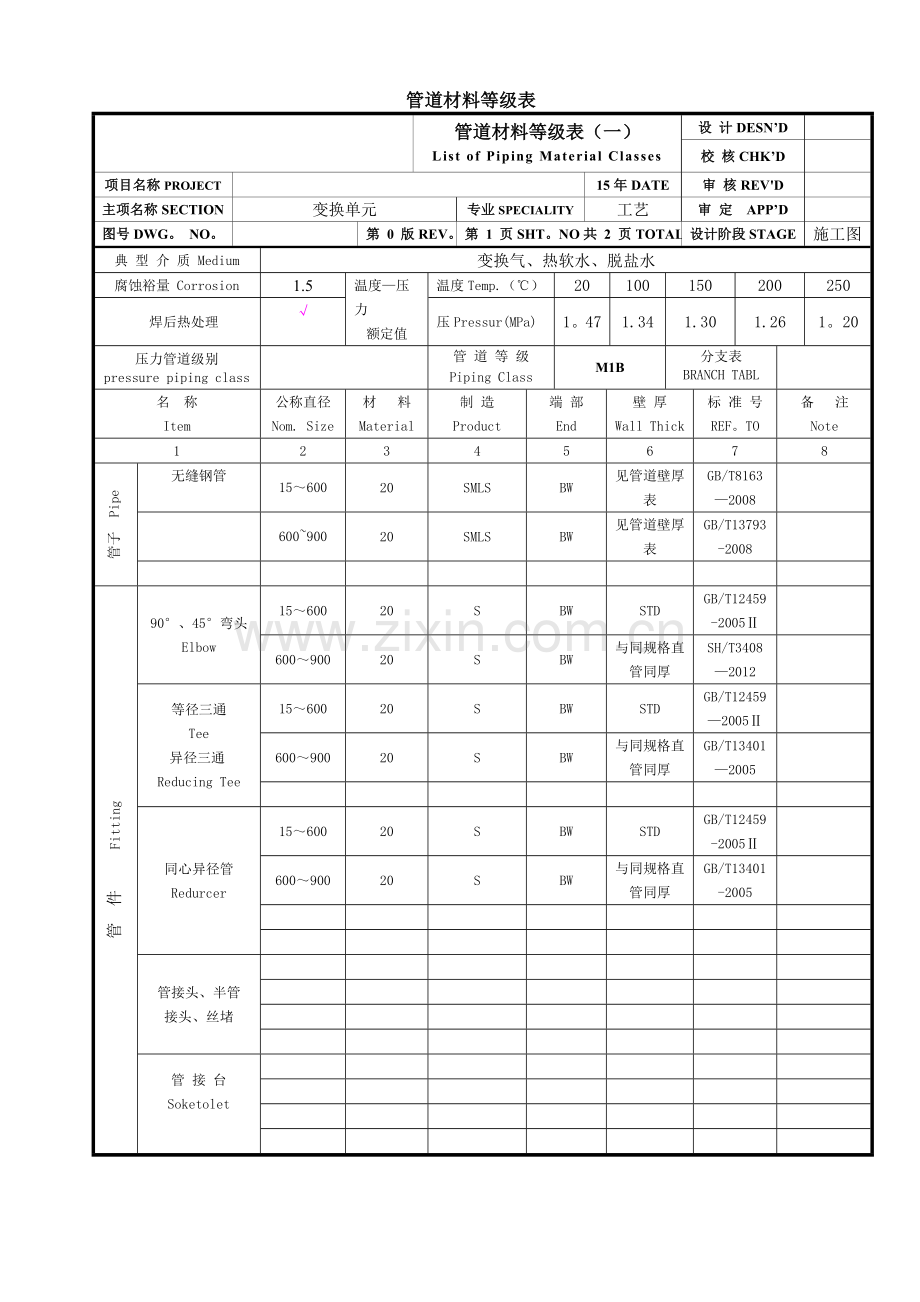

管道材料等级表（一）
List of Piping Material Classes
设 计DESN’D

校 核CHK’D

项目名称PROJECT

15年DATE
审 核REV'D

主项名称SECTION
变换单元
专业SPECIALITY
工艺
审 定 APP’D

图号DWG。 NO。

第 0 版REV。
第 1 页SHT。NO共 2 页TOTAL
设计阶段STAGE
施工图
典 型 介 质 Medium
变换气、热软水、脱盐水
腐蚀裕量 Corrosion
1.5
温度—压力
额定值
温度Temp.（℃）
20
100
150
200
250
焊后热处理
√
压Pressur(MPa)
1。47
1.34
1.30
1.26
1。20
压力管道级别
pressure piping class

管 道 等 级
Piping Class
M1B
分支表
BRANCH TABL

名 称
Item
公称直径
Nom. Size
材 料
Material
制 造
Product
端 部
End
壁 厚
Wall Thick
标 准 号
REF。TO
备 注
Note
1
2
3
4
5
6
7
8
管子 Pipe
无缝钢管
15～600
20
SMLS
BW
见管道壁厚表
GB/T8163—2008

600~900
20
SMLS
BW
见管道壁厚表
GB/T13793-2008

管 件 Fitting
90°、45°弯头
Elbow
15～600
20
S
BW
STD
GB/T12459-2005Ⅱ

600～900
20
S
BW
与同规格直管同厚
SH/T3408—2012

等径三通
Tee
异径三通Reducing Tee
15～600
20
S
BW
STD
GB/T12459—2005Ⅱ

600～900
20
S
BW
与同规格直管同厚
GB/T13401—2005

同心异径管
Redurcer
15～600
20
S
BW
STD
GB/T12459-2005Ⅱ

600～900
20
S
BW
与同规格直管同厚
GB/T13401-2005

管接头、半管
接头、丝堵

管 接 台
Soketolet

设计文件、条件用表 版次：A 修订码：0 页码： 2/2

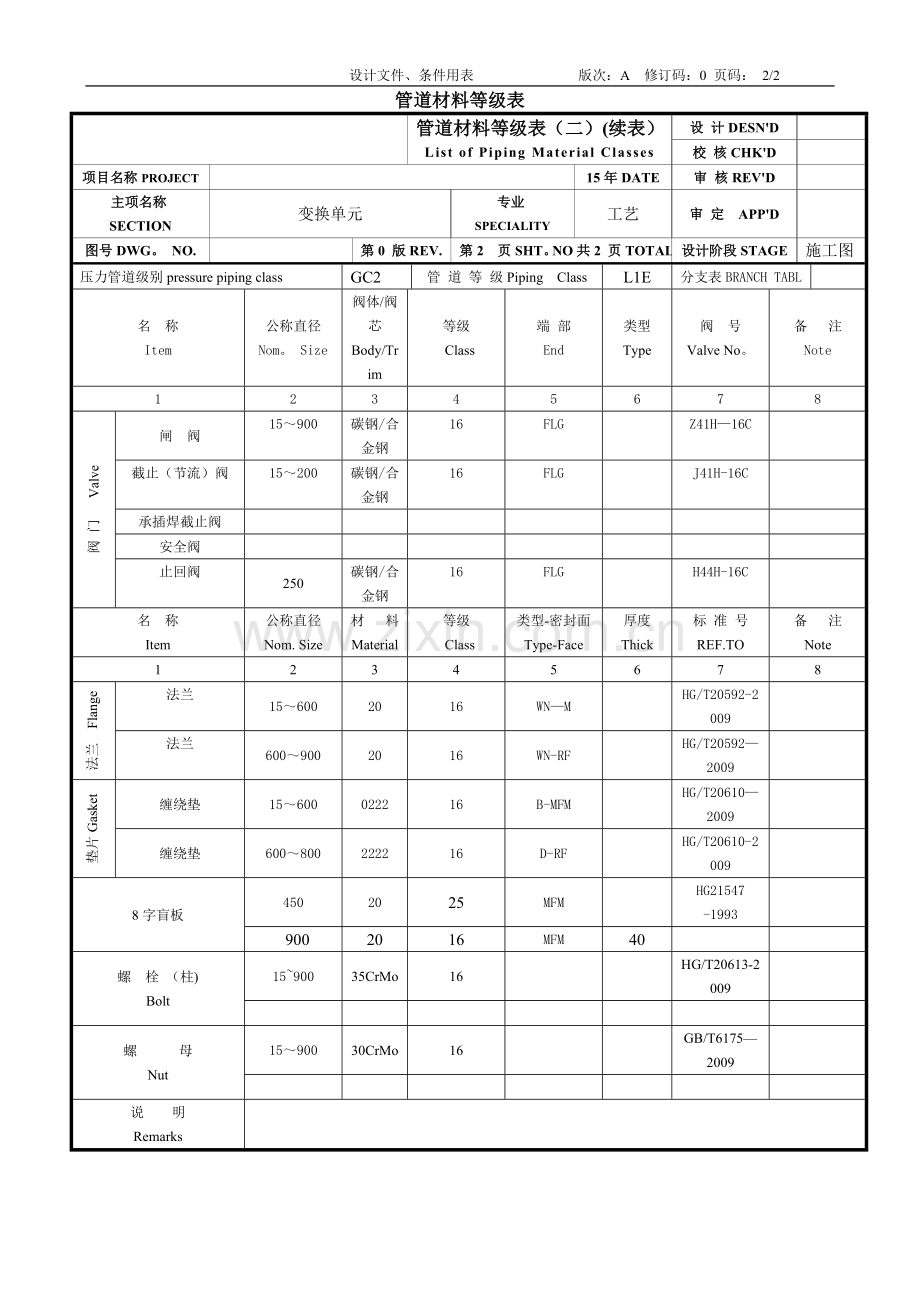

管道材料等级表

管道材料等级表（二）(续表）
List of Piping Material Classes
设 计DESN'D

校 核CHK'D

项目名称PROJECT

15年DATE
审 核REV'D

主项名称SECTION
变换单元
专业SPECIALITY
工艺
审 定 APP'D

图号DWG。 NO.

第0 版REV.
第2 页SHT。NO共2 页TOTAL
设计阶段STAGE
施工图
压力管道级别pressure piping class
GC2
管 道 等 级Piping Class
L1E
分支表BRANCH TABL

名 称
Item
公称直径
Nom。 Size
阀体/阀芯
Body/Trim
等级
Class
端 部
End
类型
Type
阀 号
Valve No。
备 注
Note
1
2
3
4
5
6
7
8
阀 门 Valve
闸 阀
15～900
碳钢/合金钢
16
FLG

Z41H—16C

截止（节流）阀
15～200
碳钢/合金钢
16
FLG

J41H-16C

承插焊截止阀

安全阀

止回阀
250
碳钢/合金钢
16
FLG

H44H-16C

名 称
Item
公称直径
Nom. Size
材 料
Material
等级
Class
类型-密封面
Type-Face
厚度
Thick
标 准 号
REF.TO
备 注
Note
1
2
3
4
5
6
7
8
法兰 Flange
法兰
15～600
20
16
WN—M

HG/T20592-2009

法兰
600～900
20
16
WN-RF

HG/T20592—2009

垫片Gasket
缠绕垫
15～600
0222
16
B-MFM

HG/T20610—2009

缠绕垫
600～800
2222
16
D-RF

HG/T20610-2009

8字盲板
450
20
25
MFM

HG21547 -1993

900
20
16
MFM
40

螺 栓 （柱)
Bolt
15~900
35CrMo
16

HG/T20613-2009

螺 母
Nut
15～900
30CrMo
16

GB/T6175— 2009

说 明
Remarks
