地质技术要求.doc

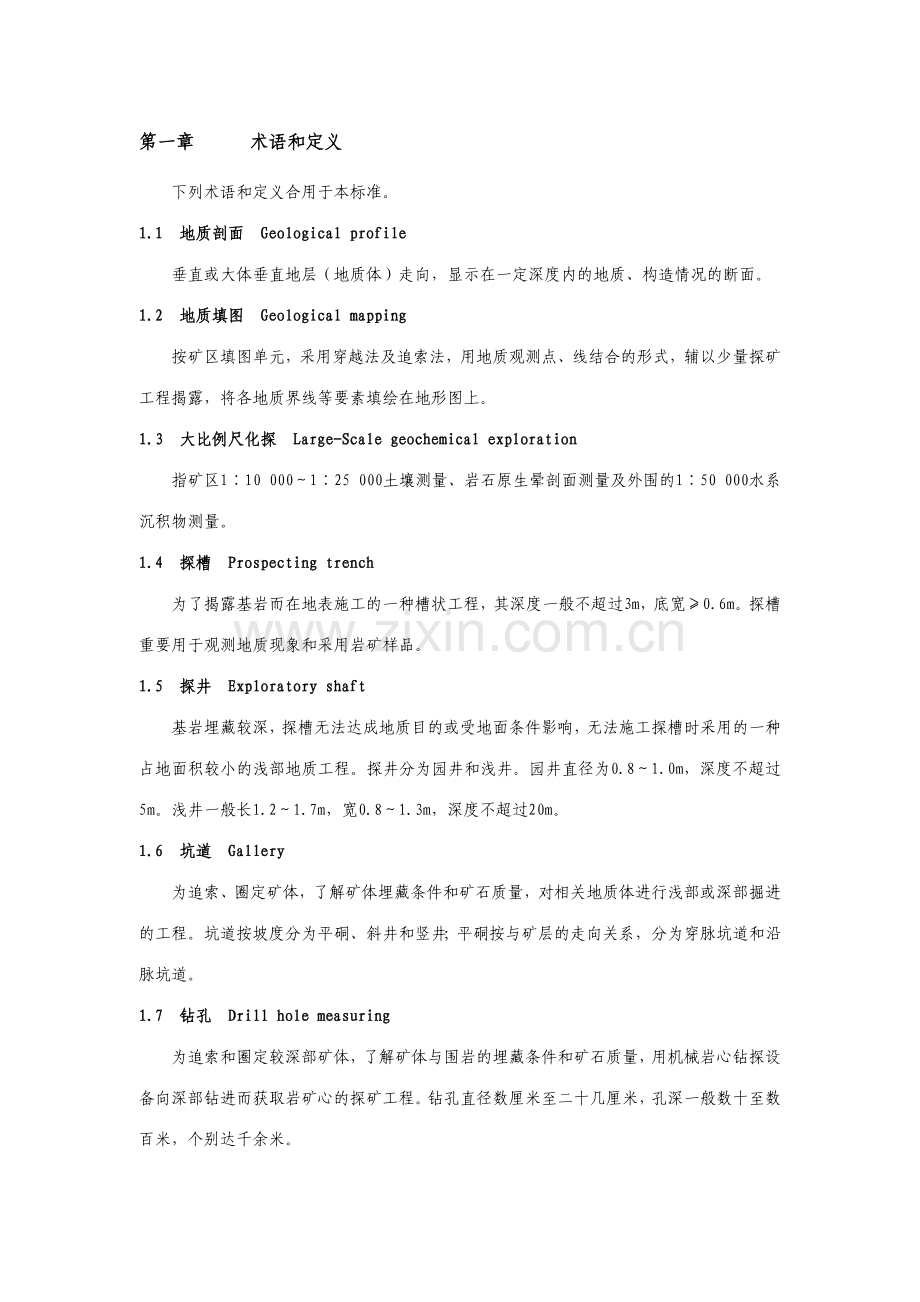

第一章 术语和定义
下列术语和定义合用于本标准。
1.1 地质剖面 Geological profile
垂直或大体垂直地层（地质体）走向，显示在一定深度内的地质、构造情况的断面。
1.2 地质填图 Geological mapping
按矿区填图单元，采用穿越法及追索法，用地质观测点、线结合的形式，辅以少量探矿工程揭露，将各地质界线等要素填绘在地形图上。
1.3 大比例尺化探 Large-Scale geochemical exploration
指矿区1∶10 000～1∶25 000土壤测量、岩石原生晕剖面测量及外围的1∶50 000水系沉积物测量。
1.4 探槽 Prospecting trench
为了揭露基岩而在地表施工的一种槽状工程，其深度一般不超过3m，底宽≥0.6m。探槽重要用于观测地质现象和采用岩矿样品。
1.5 探井 Exploratory shaft
基岩埋藏较深，探槽无法达成地质目的或受地面条件影响，无法施工探槽时采用的一种占地面积较小的浅部地质工程。探井分为园井和浅井。园井直径为0.8～1.0m，深度不超过5m。浅井一般长1.2～1.7m，宽0.8～1.3m，深度不超过20m。
1.6 坑道 Gallery
为追索、圈定矿体，了解矿体埋藏条件和矿石质量，对相关地质体进行浅部或深部掘进的工程。坑道按坡度分为平硐、斜井和竖井；平硐按与矿层的走向关系，分为穿脉坑道和沿脉坑道。
1.7 钻孔 Drill hole measuring
为追索和圈定较深部矿体，了解矿体与围岩的埋藏条件和矿石质量，用机械岩心钻探设备向深部钻进而获取岩矿心的探矿工程。钻孔直径数厘米至二十几厘米，孔深一般数十至数百米，个别达千余米。

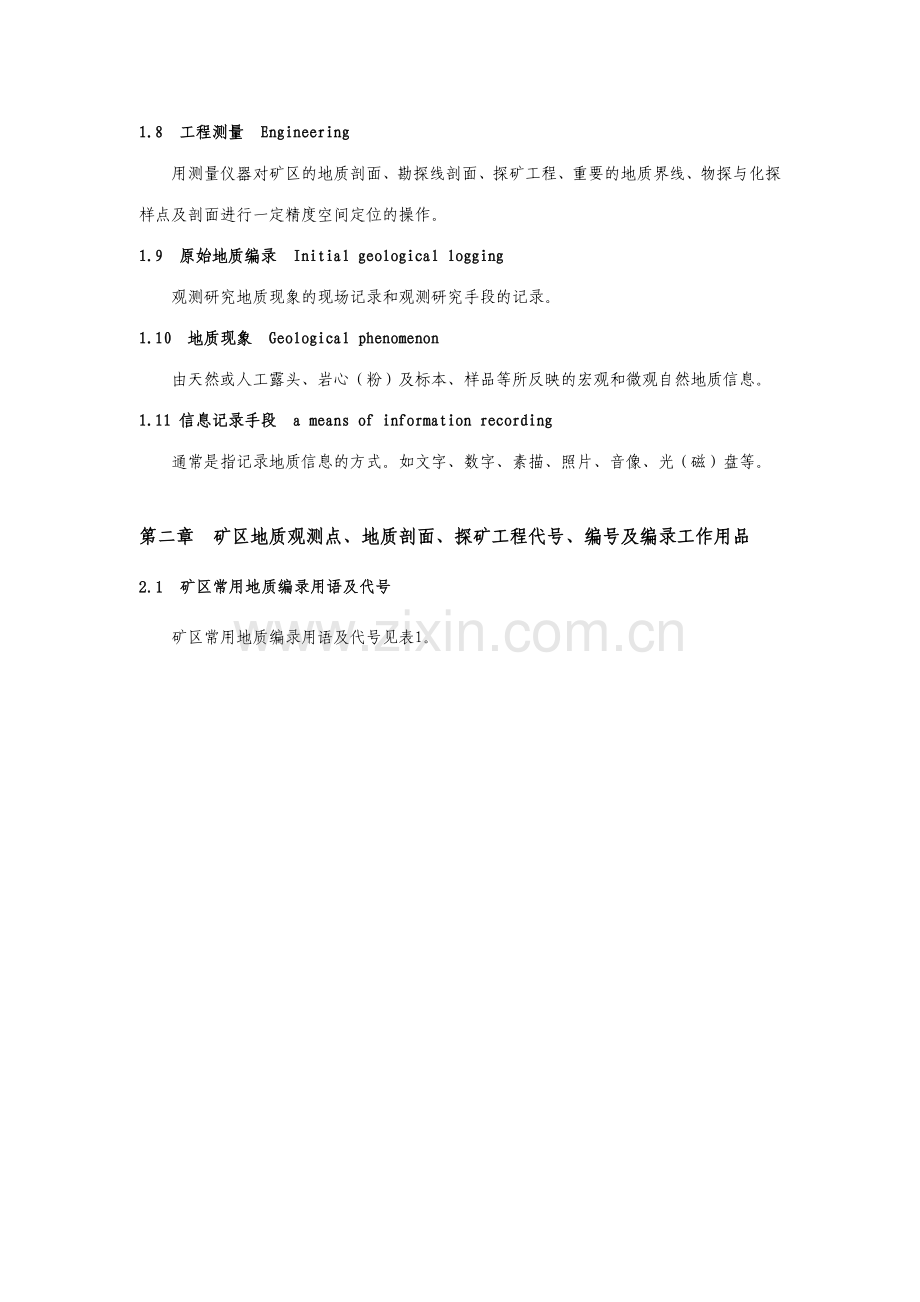

1.8 工程测量 Engineering
用测量仪器对矿区的地质剖面、勘探线剖面、探矿工程、重要的地质界线、物探与化探样点及剖面进行一定精度空间定位的操作。
1.9 原始地质编录 Initial geological logging
观测研究地质现象的现场记录和观测研究手段的记录。
1.10 地质现象 Geological phenomenon
由天然或人工露头、岩心（粉）及标本、样品等所反映的宏观和微观自然地质信息。
1.11 信息记录手段 a means of information recording
通常是指记录地质信息的方式。如文字、数字、素描、照片、音像、光（磁）盘等。

第二章 矿区地质观测点、地质剖面、探矿工程代号、编号及编录工作用品
2.1 矿区常用地质编录用语及代号
矿区常用地质编录用语及代号见表1。

表1 矿区常用地质编录用语及代号表
项 目
代 号

项 目
代 号
地质观测点
D

组合分析样
ZH
勘探线
1、2、3、…

水样
S
剥土
BT

老硐（老窿）
LD
采场
CC

钻孔
ZK
探槽
TC

水文钻孔
SHK
园井
YJ

照片
ZP
浅井
QJ

电影
DY
竖井
SJ

录音带
LY
斜井
XJ

录像带
LX
平坑（平硐）
PD

磁带（电算用）
CD
斜坑（斜硐）
XD

磁盘（电算用）
CP
沿脉坑道
YM

（激光）光盘
JP
穿脉坑道
CM

标本
B
石门
SM

定向标本
DB
采坑
CK

构造标本
GB
薄片
b

水化学分析样
SH
光片
g

土壤地球化学测量样
TR
煤岩标本
MY

原生晕样
Y
化石标本
HB

次生晕样
C
动物化石标本
DH

水系沉积物样
SW
植物化石标本
ZH

风（氧）化带样
FY
孢粉化石标本
BF

岩（土）力学实验样
YL
自然重砂样
Z

物性测定样
WX
基本化学分析样
H

大体重样
T
光谱分析样
GP

小体重样
XT
化学全分析样
HQ

同位素年龄样
TW
岩石全分析样
YQ

选矿实验样
XU
单矿物分析样
DF

外检样
WJ

2.2 地质点与剖面编号
地质点、实测剖面、录像、录音、磁带、磁盘、标本、样品，均用全矿区顺序编号。即：矿区代号、类别号、顺序号顺次连接而成。号码允许不连续、缺号，但不许有重号。
2.3 勘探线编号
勘探线按勘探阶段最密的间隔等距离编号。中央为0线，两侧分别为奇数号和偶数号。在预查普查阶段，可以预留那些暂不布置工程的勘探线。

图1 勘探线编号示意图
例：某矿区在勘探阶段深部工程间距应为200×200m，地表工程线距为100m，主矿体为东西走向，勘探线布置为南北向，则中央为0线，往西每100m依次编号为1、3、5、7、……；由中央往东每100m依次编号为2、4、6、8、……。如在预、普查阶段，只设计800m或400m间距勘探线，为了减少图面承担，可以只保存800m或400m间距的勘探线（而预留其余线号，随勘探限度提高逐渐补充），见图1。
2.4 工程编号
2.4.1 探矿工程由工程代号、勘探线号及勘探线上（涉及勘探线附近）该类工程顺序号顺次连接而成。如××矿区2号勘探线上的第一个探槽编号为TC201，18号勘探线上的第一个钻孔编号为ZK1801。
2.4.2 在勘查限度很低，尚无法拟定勘探线的矿区和工程少的小矿区，可按工程类别及施工顺序统一编号。例如：钻孔ZK1、ZK2，探槽TC1、TC2，但需在设计中作出规定。
2.4.3 对远离勘探线的采场、采坑、石门、竖井、老硐等及其它零星工程可按全矿区顺序编号。
2.5 地质编录工作用品
地质编录工作所需用品见表2。
表2 地质编录工作所需用品一览表
工作用品名称
剖面测制
填图
槽探
井探
坑探
钻探
化探
采样
水工环
地质锤
√
√
√
√
√
√
√
√
√
罗 盘
√
√
√
√
√
√

√
放大镜
√
√
√
√
√
√

√
√
测绳（皮尺）
√

√
√
√

钢卷尺
√
√
√
√
√
√

√
√
手持GPS
√
√
√
√

√
√
√
计算器
√

√
√
√

数码相机
√
√
√
√
√
√
√
√
√
三角板
√
√
√
√
√
√

√
量角器
√
√
√
√
√
√

√
图 板
√

√

√

讲义夹
√
√
√
√
√
√
√
√
√
图 包
√
√
√
√

√
√
√
√
矿区地形图
√
√
√
√

√
√
√
厘米纸（50×35cm）
√

√
√
√

√

铅笔（2H）
√
√
√
√
√
√
√
√
√
小 刀
√
√
√
√
√
√
√
√
√
橡皮擦
√
√
√
√
√
√
√

√
文具盒
√
√
√
√
√
√
√
√
√
基点用木桩
√
√
√
√
√

√

毛笔、油漆
或防水符号笔
√
√
√
√
√
√
√
√
√
照明灯具

√
√

√
√
大铁钉

√

重 球

√

斧 头

√

√

标杆（2～3m）

√

样 桩

√
√
√

√
√

样品袋
√
√
√
√
√
√
√
√

标本包装纸
√
√
√
√
√
√

√

剖面及坑探工作基点基线登记表
√

√
√
√

剖面及坑探工程原始地质登记表
√

√

√

地表及坑道工程样品登记表
√
√
√
√
√

√
√

矿区标本登记表
√
√
√
√
√
√

√

样品签、标本签
√
√
√
√
√

√
√

地质点线登记表

√

照相登记表
√
√
√
√
√
√
√

坑探工程登记表

√
√
√

园井登记表

√

钻孔地质登记表

√

钻孔采样登记表

√

钻孔质量验收报告

√

小体重样登记表

√
√
√
√

大体重样登记表

√

√

水文地质点卡片

√
坑道水文地质工程地质编录表

√
坑道地下水动态观测登记表

√
钻孔简易水文地质观测登记表

√
河流（缓沟）登记表

√
第三章 矿区实测地质剖面
矿区实测地质剖面涉及：实测地质剖面（简称实测剖面）和实测勘探线剖面。
3.1 实测剖面
3.1.1 目的
为了研究矿区地层、岩体、构造及矿体的基本特性，划分填图单元，统一技术规定。矿区填图前至少应实测1～2条完整的剖面。
3.1.2 准备工作
3.1.2.1 剖面位置的选择
剖面位置应选择在地质体相对出露齐全、基岩露头较好、构造较清楚或较简朴、岩石变质或蚀变较浅、矿层（体）与围岩关系清楚的地段，剖面线方向应尽量垂直地质体走向。
3.1.2.2 剖面踏勘
剖面线的位置基本选定后，应实地踏勘，了解露头出露情况，构造种类及形态，地层组合及岩性特性，侵入岩种类、分布、岩性及岩相变化、接触关系等；拟定填图单元、标志层划分和位置、矿化带、含矿层或蚀变特性及位置、化石层位、重要构造性质、特性，重要标本、样品采集位置，剖面总体方位、工程揭露地段等。
3.1.2.3 编制实测剖面设计书
实测剖面设计可单独编写，也可在项目工作设计中编写。重要内容涉及：剖面线位置、总体方向、工作量、完毕期限、比例尺及精度，标本及样品的采集位置、编号、规格、数量等。实测剖面比例尺可参照表3在设计中予以拟定。
表3 实测剖面比例尺参考表
矿区地质图
实测剖面图
勘探线剖面图
1∶25000
1∶2023～1∶1000
1∶5000～1∶10000
1∶10000
1∶1000～1∶500
1∶2023～1∶5000
1∶5000
1∶500～1∶200
1∶2023～1∶5000
1∶2023
1∶200～1∶100
1∶1000～1∶2023
1∶1000
1∶100
1∶500～1∶1000

实测剖面的分层精度可根据剖面的比例尺大小拟定。凡在剖面图上宽度达1mm的地质体均应划分和表达，对于一些重要的或具特殊意义的地质体，如标志层、化石层、矿化层、火山岩中的沉积岩夹层等，如厚度达不到图上1mm，也应将其放大到1mm表达。
3.1.3 剖面测制
3.1.3.1 测制组人员组成及分工
测制组一般由3～4人组成，涉及组长、前后测手及作图员。组长由地质工程师以上技术人员（含地质工程师）担任，全面负责剖面测制技术工作。具体担任地质观测、分层、布样和地质记录；前后测手及绘图员，由技术员或地质工担任，重要负责测量剖面导线方位、长度、坡度、标注导线点、打桩、测量岩层产状、采样（标本）、绘制自然剖面图和剖面导线平面图。主干剖面（指完整的地质剖面）测制时，矿区所有技术人员都应参与。
3.1.3.2 测制方法
在剖面的起点处打入写有A0（A剖面）编号的木桩，后测手持测绳的端点站于AO处，前测手持测绳向剖面前进方向推动，在地形明显变化处或与AO点有一定距离处设立导线点1打入编号为1的木桩或用油漆在基岩上写上编号1。前测手用测绳丈量该导线斜长，前、后测手分别用罗盘测量导线方位和坡度（均规定误差≤3°内取平均值），并将上述测量数据记录于剖面登记表中。以此类推，测制A0-1，1-2、2-3导线的斜长、方向、坡度（坡度角记录时，上坡为正、下坡为负）绘出剖面导线平面位置图，见图2。
在导线布置的同时，规定作剖面导线平面图和自然剖面图地形线。

图2 剖面导线平面位置图

3.1.3.3 绘制剖面导线平面图
根据各导线的斜长和坡度，计算出各自的平距，然后在拟定了正北方向的图纸上，按各导线方位角及平距将剖面位置绘制在矿区实际材料图上。
如：0—3剖面导线
已知：0-1斜长22m，方位角20°，坡度15°
1-2斜长30m，方位角30°，坡度20°
2-3斜长26m，方向25°，坡度30°
根据公式：平距=斜长×坡度角余弦
则：0-1平距=22m×Cos15°=21.25m
1-2平距=30m×Cos20°=28.19m
2-3平距=26m×Cos30°=22.52m
依次将上述各导线按方向及平距展绘到
实际材料图上即成剖面导线平面图，见图3。 图3 剖面导线平面图
3.1.3.4 绘制自然剖面图地形线
在剖面导线平面图的基础上，按各导线点相对标高和比例尺及地形地貌特性，将导线徒手勾绘为较园滑的地形线。即成为自然剖面图地形线。见图4。

图4 剖面导线平面图及自然剖面图地形线
3.1.3.5 分层
仔细观测导线附近出露的基岩，根据比例尺及矿区的实际规定，按野外地质标志将岩性、成分、结构、构造、生物组合等具明显特性，显著区别于相邻地质体的地层或岩石，划分为不同的岩性层或岩相带等，作为描述、反映矿区地层特性的基本组成部分。
3.1.3.6剖面投影
投影方法有：铅直投影法、直接读数投影法和产状投影法。
a）铅直投影法或直接读数投影法一般用于剖面地形线和分层界线的投影上。见图5。
图中：A2-3导线，坡度与地形坡度一致，地形线不需投影，J1与J2界线直接与导线相交，交点在导线上读数（5m、13.2m）即为界线位置。
A3-4导线地形线形态变化较大，J31、J41分别为界线点J3、J4在导线上的垂直投影点，上述投影点在导线上读数点与地形线上的铅直高度为点的实际位置。

图5 剖面投影示意图
b）产状投影法用于在导线两侧一定范围内测量产状和采集的标本、样品等的投影。作法是将测量出的产状和采集的标本、样品，按岩层走向或倾向方向投影到导线上，并在导线相应的地形线上标注。
3.1.3.7 记录
剖面测制中，应将实测的数据和观测到的地质现象记录在实测地质剖面登记表中，实测地质剖面登记表见附录B表B.1。表中的分层地质描述部分应记录：岩石名称、岩石特性、颜色、矿物成分、风化、其他物理特性、古生物及遗迹化石、蚀变及矿化、岩（矿）脉、地质构造、标本、样品采集等内容。对有特殊意义的地质现象可作素描图或照相（见附录B表B.2）。
3.1.3.8 物化探工作
视需要开展物化探工作，物化探工作应与剖面测制同时进行，如岩石化学剖面测量（原生晕）等。
3.1.3.9 地物地貌标注
剖面通过的居民点、水系、地形制高点、重要地物及探矿工程等，可视需要选择性的标注在剖面图上或导线平面图上。
3.1.4 野外资料整理
剖面测制资料必须当天整理，避免导致资料积压、混乱或犯错。
3.1.4.1 文字记录
文字记录应当表述清楚、数据准确，语句通顺，层次分明。文、图、样品应相应吻合，数据着墨。
3.1.4.2 自然剖面图
应核对、完善自然剖面图。
3.1.4.3 标本、样品整理
应整理标本、检查样品，及时在“标本登记表”上逐个登记，确认无丢失、无漏掉后，填写岩矿与测试样品送样单，及时送实验室鉴定和化验。
3.1.5 剖面图的室内绘制
室内绘制剖面图的方法有展开法和投影法。
3.1.5.1 展开法
当导线方向变化不大时，用展开法绘制剖面图。将各次所测的不同方向的导线，按其斜距和坡度角依次连接。在每一导线的起点标注导线方位角，分层等位置就是野外投影在导线上的斜距读数，导线上的倾角按换算后的视倾角绘制。但产状为实测倾向、倾角，见图6。

图6 展开法实测剖面图
展开法绘制剖面图时，下方的导线平面图意义不大，成图时可以省略不绘。
3.1.5.2 投影法
导线方向多变、转折点较多时，用投影法（一次投影）绘制剖面图。一方面在图纸的下方，绘出一条代表剖面总体方向的水平投影基线，然后把各种地质要素标绘在这条基线的相应位置上，构成路线地质图。
当导线方向变化不大时，可将路线地质图上地质界线与导线交汇点直接投影在剖面图上进行剖面绘制。
如：实测导线0-1斜长20m，方向31°，坡度+5°
导线1-2斜长15m，方向29°，坡度+8°
导线2-3斜长21m，方向30°，坡度+10°
导线3-4斜长16m，方向31°，坡度+6°
总剖面方向为30°
根据各导线斜长和坡度，计算得出各导线平距和导线两端高差。
导线0-1平距=20×Cos5°=19.92m，高差20×Sin5°=1.74m
导线1-2平距=15×Cos8°=14.85m，高差15×Sin8°=2.09m
导线2-3平距=21×Cos10°=20.68m，高差21×Sin10°=3.65m
导线3-4平距=16×Cos6°=15.91m，高差16×Sin6°=1.67m

依据上述数据绘制成剖面图，见图7所示。
图7 一次投影法绘制剖面图及导线平面图
路线地质图是根据导线计算的平距和方向所绘。根据各地质要素在剖面导线上的斜距，计算为平距后，绘于导线平面图的相应位置上，地质界线则绘出走向线或分层界线，其它地质内容（如产状、标本等），按规定的图示标注在平面图上。
3.1.6 地层厚度计算
地层厚度按各导线分层进行计算。
厚度计算公式：D = L（Sinα·Cosβ·Sinγ±Cosα·Sinβ）
式中D：地层真厚度（m）
L：导线斜距（m）
α：岩层真倾角（°）
β：地形坡度角（±°）
γ：剖面导线与地层走向线的锐夹角（°）
（注：当坡向与岩层倾向相反时，公式中用加号计算；当坡向与岩层倾向相同时，公式中用减号计算。）
例如：某实测剖面中某段导线记录如下：
导线2～3，斜距25m，方向35°，坡度+10°
0～5m：砂岩
5～23m：白云质灰岩，产状200°/60°（20m处）
23～25m：泥岩
计算白云质灰岩层厚度：
L=23－5=18m，α=60°，β=10°，γ=走向110°-方向35°
代入公式 D=18×（Sin60°·Cos10°·Sin75°-Cos60°·Sin10°）=13.27m
3.1.7 实测剖面图的内容
3.1.7.1 实测剖面图的图面内容
实测剖面图上应有图名、图例、比例尺、剖面起点坐标、方位、垂直标尺、水平标尺、剖面图、平面图及责任签等（见附录A图A.1）。作图时，剖面图的西、北西、南西、南端应放置在剖面图的左边，而东、北东、南东、北端放在剖面图的右边。剖面图自左至右总体方位应小于180°。假如有物化探工作，其曲线图可视情况放在实测剖面图的上方或单独成图。
3.1.7.2 实测剖面图上的重要内容
剖面起点坐标、方位、垂直标尺、水平标尺、导线号、地层界线、地层代号、岩浆岩代号、岩性、矿体、蚀变带、断层、采样点及标本、样品编号、探矿工程、地质产状、各地质内容编号及代号、重要地物等（如图8 b 和附录A图A.1所示）。如有放大素描图应在剖面上方绘制并用箭头指示位置。
3.1.7.3 导线平面图上的重要内容
方位、导线（长度以平距计）和导线号、地层界线、地层代号、岩浆岩代号、矿体、蚀变带、断层、采样点、探矿工程、地质产状、各地质内容编号及代号、重要地物等（如图8 a 所示）。

图8 A—A′实测地质剖面图
3.1.8 综合地层—岩矿体柱状图
3.1.8.1 编制综合地层—岩矿体柱状图
在实测地质剖面工作（野外测制、文字图件整理、标本样品测试、地层厚度计算、作剖面、平面图等）所有完毕后，应对测制的若干剖面进行对比和综合分析，在此基础上，编制矿区综合地层—岩矿体柱状图。
3.1.8.2 综合地层—岩矿体柱状图的内容
比例尺（能表达地层、岩体和矿体结构基本特性）、图例（采用矿区统一图例）、地层时代、地层名称、地层符号、分层号、分层厚度、岩层厚度、柱状图（用规定的线条、花纹符号表达不同的地层岩体、矿体及其接触关系）、简朴岩性描述（注明有代表性的样品、标本、化石和矿产）、责任签等。见附录A中图A.2。
3.1.9 实测剖面小结
实测剖面工作结束后，应编写剖面小结，内容如下：
一、前言
叙述目的；剖面线位置、方向、坐标、测量方法；工作起止时间、工作单位、重要工作人员；完毕重要工作量：剖面长度、工程工作量、标本及样品数量等。
二、地质成果
1、区域地质：简述测区的区域构造部位、地层、岩浆岩构造及矿产特性。
2、地层：依地层年代由新至老对剖面进行分层叙述。每一时代中地层可按地层组合单位叙述其组合特性，再按不同岩性分层或填图单元详述岩性特性、接触关系，特别是不整合接触或断层接触关系及标志层特性和分层的辨认标志。
3、岩浆岩：岩浆岩形态、产状、岩性（岩相）组合、穿插关系、接触蚀变类型及矿化情况。
4、构造：涉及断裂及褶皱，分别描述其类型、性质、规模、形态、产状、对地层或矿层破坏，以及控矿特性等。
5、矿产：含矿层、矿体及矿化线索应作具体叙述。
6、新发现、新进展及新结识。
三、存在问题及建议
编写剖面小结时，不同矿区可根据实际情况，对剖面小结的内容作适当调整。
6.1.10实测剖面应提交下列资料
a)实测地质剖面登记表
b)标本、样品登记表
c)实测地质剖面图
d)综合地层-岩矿体柱状图
e)音像登记表
f)岩矿石标本、样品及送样单
g)鉴定及测试成果
h)实测剖面小结
3.2 实测勘探线剖面
3.2.1 矿区勘探线剖面布设
布设矿区勘探线剖面时，应照顾到矿区各地段或相邻矿区，勘探线剖面应尽也许垂直矿体(带)走向、等间距布设，也可根据实际情况布设为放射状或网格状，重要控制矿体的探矿工程应沿勘探线布置。
3.2.2 勘探线地形剖面测制
勘探线地形剖面用仪器法测制。对剖面上的探矿工程（槽、井、坑、钻）位置和各种重要地质界线（如矿体顶底板界线、重要断层线等）必须用仪器定位。勘探线的端点要埋设水泥桩，水泥桩要编号并测量位置坐标（X、Y、Z）。
3.2.3勘探线剖面的内容
勘探线剖面要反映探矿工程的种类、数量、位置间距及相关关系，样品分布与品位，从而反映矿区勘查工程对矿体的控制限度、矿体形态、产状及变化特性，矿体圈定的合理性及各类资源储量分布的合理性。

第四章 地质填图
4.1 目的任务
4.1.1 1∶10 000～1∶25 000地质填图（以下简称填图）的目的任务是：了解测区地质构造背景和成矿地质条件及区域成矿规律，扩大矿床（区）远景。
4.1.2 1∶5 000～1∶1000填图的目的任务是全面而具体研究矿床（区）地层、岩石、构造特性；查明矿体分布形态、规模、产状、矿石质量、矿石类型及其空间分布；了解矿体与围岩的关系及围岩蚀变等。为探矿工程布置、储量计算提供矿区基础地质资料。
4.2 准备工作
4.2.1 设计编写阶段的准备工作
4.2.1.1 充足运用前人工作成果
收集工作区内或大一些范围内有关前人工作的成果资料，并进行认真研究、分析，应收集的资料重要涉及：
a）测区内沉积岩、岩浆岩、变质岩方面的资料，如地层、岩石类型特性等。假如有涉及测区的小比例尺（1∶50 000～1∶250 000）地质图也应收集。
b）测区内发现的矿产种类、赋存层位、矿体规模、矿物成分、矿石类型、品位等。
c）测区内褶皱、断裂的分布、形态特性、规模、性质、产状以及对岩（矿）层的破坏和影响限度的资料。
d）测区地形图（应与填图比例尺相同或更大的比例尺）、测量控制点等资料。假如收集不到与矿区填图比例尺相称的地形图，可以用较小比例尺地形图放大后使用或新测地形草图。
e）测区内物化探、重砂、航遥解释等资料。
4.2.1.2 拟定填图比例尺
依据矿区的勘查限度及范围大小、地质复杂限度、矿体形态复杂限度等因素，拟定矿区填图比例尺。
4.2.1.3 拟定填图范围
a）1∶10 000～1∶25 000填图范围，一般在矿区外围有与已知矿床有地质联系的地质体及矿（化）点，找矿标志明显地段，各种找矿手段（涉及地质、物化探、重砂等）发现或圈定的综合异常地段。
b）1∶1 000～1∶5 000填图范围，通常为矿区或矿段（局限于矿体和近矿围岩分布地段），探矿工程集中布置的地段应位于填图范围的中部。
4.2.2 填图准备工作
4.2.2.1 准备矿区地形图
矿区地形图可以收集或由专业人员实测，地形图的精度应符合矿区设计规定，比例尺应大于或等于填图比例尺。
4.2.2.2 踏勘
针对拟定的工作重点和需要解决的问题，矿区技术负责人应组织地质、水文、物化探、测量等工种的重要人员，对测区进行踏勘和实测剖面，并在综合研究的基础上，统一填图单元、统一野外岩矿石命名、统一填图方法和规定、统一图式图例。
4.2.2.3 人员组成
填图组一般由2～3人组成，组长应由工程师以上人员担任。
4.3 填图方法与技术规定
4.3.1观测路线布置
填图工作应遵循从已知到未知的原则。一方面将实测剖面及拟定的填图单元界线、断层线、侵入体界线、矿层顶底板界线、产状等的位置，绘到手图上，再从实测地质剖面两侧逐渐展开。
4.3.1.1 穿越法填图
以手图上实测剖面线为起点，按照填图精度规定的观测路线距离，垂直（或大体垂直）岩层走向布置观测路线。观测路线要根据填图精度
和基岩出露情况考虑点距和线距，见图9。
图9 穿越法填图
4.3.1.2 追索法填图
选择标志层、含矿层或矿体、蚀变带、重要断层（或断裂带）等，采用沿走向追索填图。观测路线一般采用“之”字形迂回布置，以控制其顶底界线和了解变化情况，见图10。

图10 追索法填图
4.3.2 地质点布置
4.3.2.1 地质点重要分为基本点、加密点、岩性或产状点三类：
a）基本点（重要点）：为控制测区地质界线和基本构造形态布置的观测点。基本点应布置在测区填图单元的地质界线、含矿层或矿体、蚀变带界线、岩体界线、断层面及褶皱轴等位置上。基本点规定作具体的文字记录（必要时作放大素描图）。
b）加密点：为进一步控制地质界线和构造形态的变化，在满足基本点密度规定的前提下，在基本点之间沿地质界线加密布置的观测点。加密点只作简要的文字记录。
c）岩性或产状点：为控制和了解地质界线之间岩层产状变化及岩性特性、满足基本点密度和数量规定而布置的观测点，岩性或产状点只需记录岩层产状和岩性特性。
4.3.2.2 地质点密度及数量
a）地质点布置的密度及数量应根据填图比例尺大小、构造复杂限度、基岩出露情况、自然地理条件等因素拟定，见表4。
表4 地质点密度及数量（正测精度）表
填图比例尺
地质界线
上的点距（m）
每平方千米地质点数（个）
构造简朴
构造中档
构造复杂
1∶10000
100-200
40
60
80
1∶5000
50-100
80
120
150
1∶2023
20-50
160
240
300
1∶1000
10-25
320
480
600
注：地质界线上的点距根据实际情况而定，规定保证对重要地质界线的有效控制。

b）基本点数与加密点数之和，应大于地质点总数的70%。
c）简测的地质点密度及数量为正测的70%，草测为50%。
4.3.3 地质点定位
4.3.3.1 现场标注点位
将写有地质点编号的木桩（竹桩）打入地质点处的基岩裂缝中，或者用红油漆在基岩上划“⊙”以示点位，并在“⊙”旁边写上地质点号。若需要仪器定测的地质点，应在地质点附近挂上小红布条，以方便找点。
4.3.3.2 测量坐标
所有地质点都应用手持GPS，结合地形图定位，将点位标注在手图上，用直径2mm的实心园点(●)和空心小圈（○）分别表达实测和推测的地质点，并标注点号。
4.3.3.3 精拟定位
对精度规定很高的重要地质点，须用经纬仪进行精拟定位。一般的做法是：填图人员在现场经观测拟定地质点，用GPS测量点位坐标后，将这类地质点及坐标告知矿区专业测量人员进行精确测量定位。
4.3.4 地质点记录
在地质点测量到的坐标数据及观测到的地质现象都要记录在地质点登记表中（表式及内容见附录B中表B.3）。假如采用照相、录音等形式记录地质现象时，应按附录B中表B.2的规定，填写音像登记表。
4.3.4.1 矿区名称：用矿区代号（在矿区设计中规定）表达。
4.3.4.2 点号：指地质点编号。一个矿区假如两个填图组最佳一组用单号D1、D3、D5、…，另一组用双号D2、D4、D6、…。
4.3.4.3 位置：GPS的定位坐标及明显地物地貌的特定位置。
4.3.4.4 地质点性质指界线点、构造点、矿化点、岩性点等。
4.3.4.5 路线地质
指相邻两个地质点之间的观测路线，如D1—D2表达1号地质点到2号地质点之间的路线。记录内容重要是描述两点间先后观测到的地质现象。但必须：
a）记录的地质现象要有准确位置（相应某个地质点的方位和平距）。
b）应记录地质现象的性质和特性，并说明与已知地质点有无差异或变化。
c）路线上尽也许多地实测岩层产状，注意产状变化并分析因素。
d）每条路线的观测记录具有连续性。必要时可作路线剖面图或平面图表达地质体形态特性和变化规律。
4.3.4.6 地质描述
每个地质点所具有的地质意义不完全相同，在描述地质现象时，应有重点，切忌千篇一律或平淡叙述。内容重要有：岩石组合特性、岩石名称、岩石特性（颜色、风化特性、矿物成分、结构、构造等）等；古生物及遗迹化石；蚀变及矿化现象；矿脉（层）、岩脉的岩矿石名称、岩矿石特性、产状、厚度、穿插关系；地质体及地质构造（褶皱、断裂、破碎带等）的产状、性质、接触关系、垂直及水平方向上的变化、地貌及水文地质等。
4.3.4.7 岩矿石标本、样品编号：地质点及沿途采集的标本、样品，应在露头和手图的相应位置上标注和编号。
4.3.5 地质界线勾绘
地质界线勾绘是指将控制同一地质界线上的相邻两个地质点相连接。地质界线勾绘应在野外实地进行，勾绘时，应充足考虑两点间距离的远近、产状及变化、有无断层切割及地形变化（按“V”字形法则勾绘）等因素。实测的地质界线用实线表达，推测界线用虚线表达。
4.4 野外资料整理
野外填图中形成的文字、图、实物等资料，规定当天内完毕整理，不允许多天后累计整理。
4.4.1 文、图、实物资料的核对
整理文字记录、手图、实物（标本、样品、照像）资料时，应核对点号、层位代号、标本及样品编号、位置及各种数据等，确认无误后，再分别进行整理。若发现问题，必须到野外核算，方能补充和修正，不允许回忆补充修正。
4.4.2 地质点登记表的整理
应检查地质点登记表中填写内容是否齐全，文字是否通顺、有无错漏字、用语是否准确；素描图是否需要完善；检查后，给数据和素描图上墨。
4.4.3 手图整理
检查手图中的地质点、观测路线、产状、填图单元代号、标本、样品、照片等位置、数据以及界线勾绘有无错漏，确认无误后着墨。
4.4.4 编制实际材料图
4.4.4.1 用与手图同版的、未折叠、无皱纹、无缺损的地形图作为底图，将手图中填绘的所有内容（地质点、路线地质、标本、样品、产状、已施工工程、各种地质界线、断层线等的位置、编号、代号）转绘到底图上，加上图框、图名、图例（按矿区统一图例）、比例尺、责任笺等，形成实际材料图（样式见附录A图.8）。实际材料图应在野外填图过程中逐步完毕，以保证填图中出现的漏掉、错误、争议等问题能在野外得到填补、修正和统一。
4.4.4.2 实际材料图转绘方法与规定
一方面丈量手图上地质点及其它内容的坐标数据，然后依据手图上各点的位置展绘到实际材料图上（也可以用灯箱透视将手图上的内容展绘到实际材料图上）。展绘过程中做到：
a）按坐标方格网,依一定顺序逐个进行;
b）先用铅笔展绘，待自检和组内检查无误后，再上墨。对地质界线或断层线的推测地段不要急于上墨，要等证据确凿后再上墨；
c）在展绘点丈量坐标时，要对手图经野外使用、折叠出现的图纸收缩误差进行平差解决，将误差消除在每个方格网中，避免产生累计误差。
4.5 地质填图应提交的资料
4.5.1 资料清单
a）地质观测点登记表
b）音像登记表
c）标本登记表
d）地质填图工作总结
e）实际材料图
f）岩矿石标本（实物）及送样单
g）鉴定及测试成果
h）地质图（反映填图阶段成果）
4.5.2 地质填图工作总结的内容
a）概况：目的任务，交通位置及自然地理，以往地质工作评述（重要成果及存在问题），完毕实物工作量；
b）工作方法及质量评述；
c）矿区地质：地层、构造、变质岩、岩浆岩、矿床；
d）结语：重要成果、存在问题、下步工作意见。

第五章 探槽原始地质编录
探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收，施工质量符合规定并已达成地质目的的探槽（含样沟、剥土、采场以及其它的天然露头）。
5.1 准备工作
5.1.1 组成编录组
探槽编录组一般由2～3人组成。涉及：组长、作图员，测手（可兼任）。
5.1.1.1 组长
一般由熟悉探槽编录工作的助理工程师以上技术人员担任。全面负责编录工作，重要承担地质观测、分层、布样和文字纪录工作。组长应掌握有关规范、设计及工作细则，熟悉探槽周边地质情况。
5.1.1.2 作图员
作图员一般由熟悉探槽编录绘图工作的技术人员担任。协助组长工作，重要负责素描图的编制，同时兼任组内合适的其他工作。
5.1.1.3 测手
测手一般由技术人员或纯熟的地质工担任。重要负责编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样。
5.2 原始地质编录
5.2.1 观测、分层、布样
组长带领编录人员共同观测拟编录探槽中的地质现象（必要时还应观测探槽附近有关地质现象），拟定编录壁及基岩面、分层并布样。
5.2.1.1 拟定编录槽壁
探槽素描一般只作一壁一底展开图。当两壁上基岩露头的地质现象可相应吻合时，东西向或大体东西向的探槽选北壁，南北向或大体南北向探槽选东壁。若首选壁的基岩露头不抱负时，可选择相应的另一壁。一般情况下以首选壁为主、相应壁为辅。
5.2.1.2 拟定基岩面
槽壁上的风化基岩高度应不小于30cm，通过观测对的判断残坡积物与风化基
