三维数字沙盘展示系统安装维护手册.doc

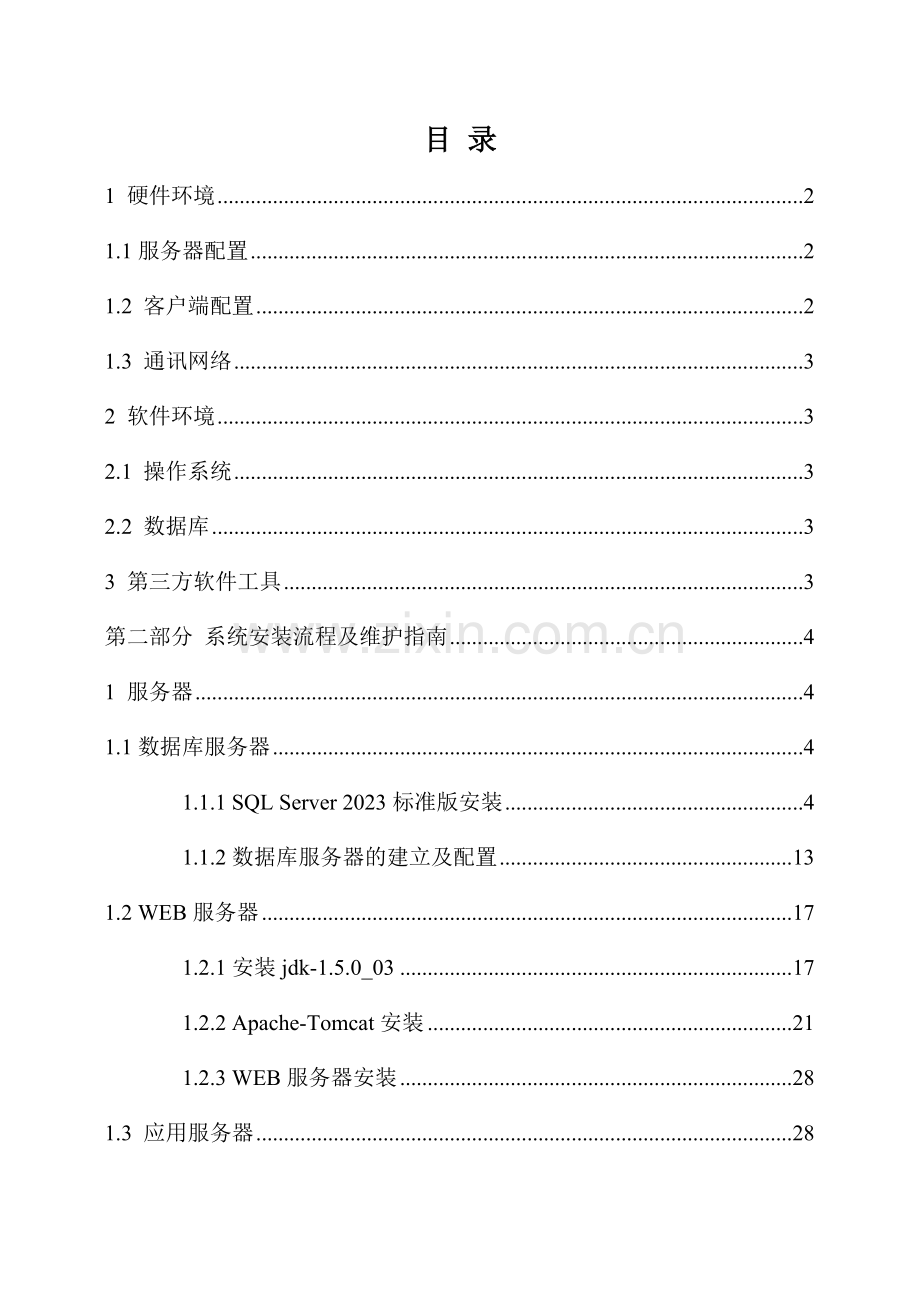

目 录
1 硬件环境 2
1.1服务器配置 2
1.2 客户端配置 2
1.3 通讯网络 3
2 软件环境 3
2.1 操作系统 3
2.2 数据库 3
3 第三方软件工具 3
第二部分 系统安装流程及维护指南 4
1 服务器 4
1.1数据库服务器 4
1.1.1 SQL Server 2023标准版安装 4
1.1.2数据库服务器的建立及配置 13
1.2 WEB服务器 17
1.2.1安装jdk-1.5.0_03 17
1.2.2 Apache-Tomcat安装 21
1.2.3 WEB服务器安装 28
1.3 应用服务器 28
1.3.1应用服务器安装 28
1.3.2启动和配置应用服务器 28
1.4 3DGIS服务器 30
3 数据备份 31
4 注意事项 31
5 常见问题及解决方法 32

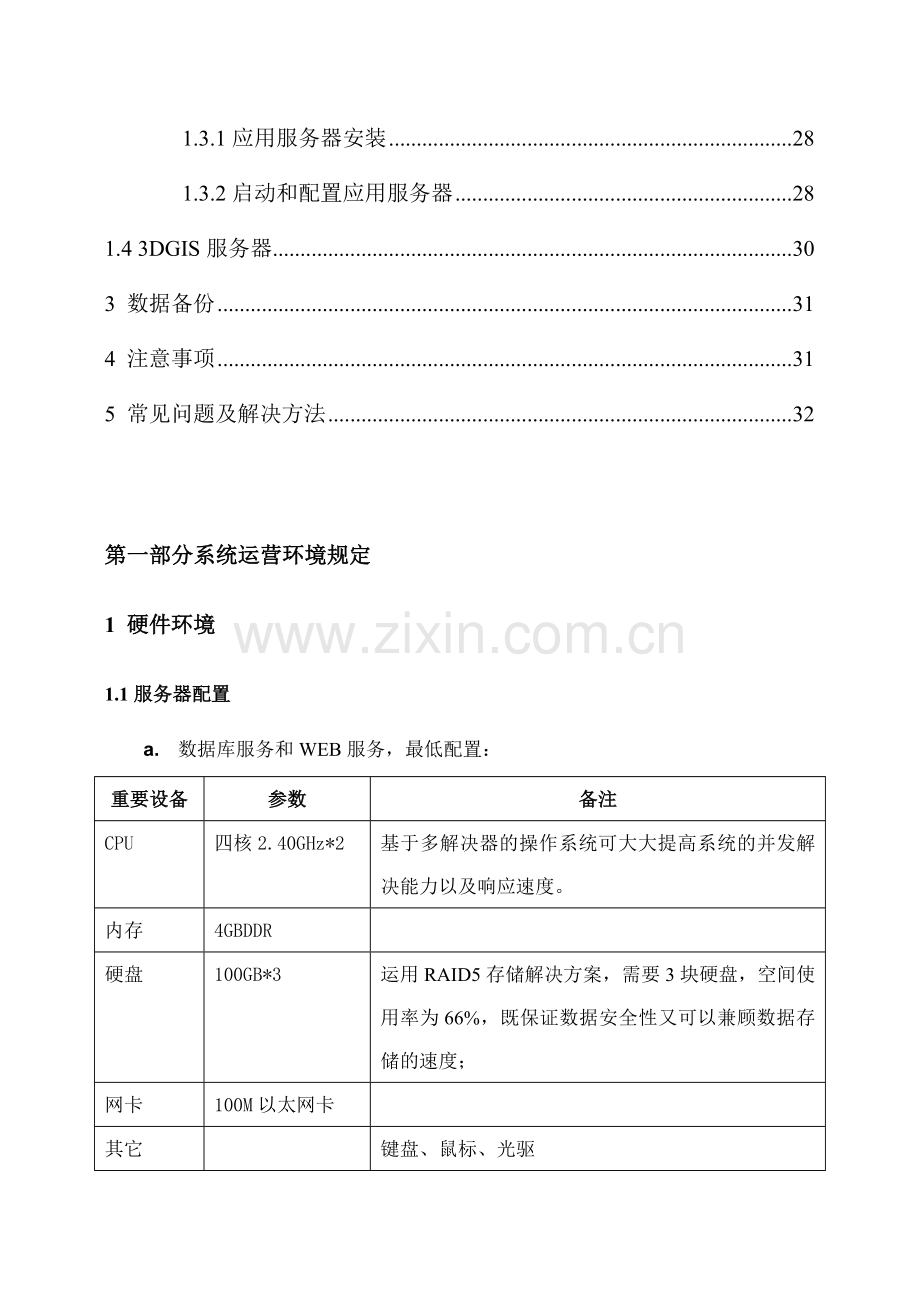

第一部分系统运营环境规定
1 硬件环境
1.1服务器配置
a. 数据库服务和WEB服务，最低配置：
重要设备
参数
备注
CPU
四核2.40GHz*2
基于多解决器的操作系统可大大提高系统的并发解决能力以及响应速度。
内存
4GBDDR

硬盘
100GB*3
运用RAID5存储解决方案，需要3块硬盘，空间使用率为66%，既保证数据安全性又可以兼顾数据存储的速度；
网卡
100M以太网卡

其它

键盘、鼠标、光驱
b. 应用服务和3D-GIS服务，最低配置建议：
重要设备
参数
备注
CPU
四核2.40GHz*2
基于多解决器的操作系统可大大提高系统的并发解决能力以及响应速度。
内存
4GBDDR

硬盘
100GB*5
运用RAID5存储解决方案，需要5块硬盘，空间使用率为80%，既保证数据安全性又可以兼顾数据存储的速度；
网卡
100M以太网卡

其它

键盘、鼠标、光驱
1.2 客户端配置
客户端最低配置：
重要设备
参数
备注
CPU
双核3.0GHz

内存
2GBDDR

硬盘
160GB

网卡
100M以太网卡

显卡
nVIDIA GeForce 9800GTX 512MB显存
该显卡配置用于普通PC机显示
或nVIDIA GeForce GT240 1GB显存
该显卡配置用于大屏投影显示
其它

键盘、鼠标、光驱

1.3 通讯网络
服务器和客户端间应有连续可用、连通的网络链路，且传输速度不低于1MB/PS。
2 软件环境
2.1 操作系统
服务器端操作系统使用Windows Server 2023（32位）；
用户端操作系统建议使用Windows XP SP3
2.2 数据库
服务器端数据库使用Windows SQL Server 2023标准版；
用户端数据库使用Windows SQL Server 2023标准版。
3 第三方软件工具
² Microsoft Office
² DirectX 9.0
² 软件狗驱动
第二部分 系统安装流程及维护指南
1 服务器
² 第一台物理服务器用于运营数据库服务和WEB服务；
² 第二台物理服务器用于运营应用服务和3D-GIS服务。
1.1数据库服务器
数据库服务器的搭建重要包含两部分内容：
² SQLServer2023标准版安装
² 数据库服务器的建立及配置
注： 数据库服务器使用约束：
服务器实例名
epoo
数据库名
GAP
SA 密码
cnooc2023
GAP数据库用户名
cnooc
GAP数据库用户密码
cnooc2023
数据库文献存储目录
D:\瑞豪科技\Server data
数据库自动备份存储目录
D:\瑞豪科技\Server back
1.1.1 SQL Server 2023标准版安装
欢迎使用 Microsoft SQL Server 2023 安装说明。本章节可帮助您在数据库服务器上完毕SQL Server 2023 标准版的安装。
1. 安装前准备
① SQL SERVER 2023标准版安装在数据库服务器上，因此需要确认服务器的操作系统是Microsoft Windows Server 2023 Enterprise Edition sp2(32位)；
② 本项目采用的数据库版本为Windows SQL Server 2023 标准版（32位）。
2. 安装环节
微软提供安装向导安装SQL SERVER 2023数据库，安装向导提供图形用户界面，提供初次安装SQL Server 2023的指南。
使用安装向导，安装SQL Server 2023数据库，请参考以下环节进行。
① 若要开始安装过程，请将SQL Server 2023标准版的安装光盘插入DVD驱动器。假如DVD驱动器的自动运营功能无法启动安装程序，请在系统的资源管理器中找到DVD的根目录，然后启动sqlash.hta程序。
②  SQL Server 2023标准版的安装光盘共有2张；在自动运营的对话框中，选择【服务器组件、工具、联机丛书和示例(C)】项；

③ 在『最终用户许可协议』对话框中，阅读许可协议，再选中相应的复选框，以接受许可条款和条件。若要继续，请单击【下一步】按钮；

④ 在『安装必备组件』对话框中，安装程序将安装SQL Server 2023的必需软件。单击【下一步】，继续安装；

⑤ 在安装程序的『欢迎使用Microsoft SQL Server 安装向导』对话框中，单击【下一步】按钮，以继续安装；

⑥ 在『系统配置检查』对话框中，将扫描安装计算机，看看是否存在也许阻止安装程序运营的情况。此处除“IIS功能规定”一项外其余项必须保证为“成功”状态；
注 由于WEB服务器是基于Tomcat搭建，故不规定安装IIS.

有关配置检查项的信息，请单击该页底部的“帮助”或参阅系统配置检查器的检查参数。
① 在『系统配置检查』对话框中，单击【下一步】按钮，系统将执行准备继续安装的运营对话框；
② 系统在准备安装后，弹出『注册信息』对话框，在该页的“姓名”、“公司”文本框中，输入相应的信息。若要继续，请单击【下一步】按钮；

③ 在『要安装的组件』对话框中，请选择要安装的组件。勾选所有组件参数，单击【下一步】继续安装；

④ 在『实例名』对话框中，选择“命名实例”，然后在提供的空白处输入一个唯一的实例名，实例名设定为EPOO，然后点击【下一步】按钮；

⑤ 在下图所示的『服务账户』对话框中，指定SQL Server的服务账户；注：此处选择“使用内置系统账户”，选择框中默认为“本地系统”，然后点击【下一步】继续安装；

⑥ 在『身份验证模式』对话框中，选择要用户SQL Server安装的身份验证模式。该处选择“混合模式”， 还必须输入并确认用户sa登陆的强密码，请单击【下一步】继续安装；

⑦ 『排序规则设立』对话框中，指定SQL Server实例的排序规则。本例使用默认选项，不作任何参数修改，若要继续安装，请单击【下一步】按钮；

⑧ 『功能选择』对话框默认安装途径，不需作任何更改；此时安装前的设立已基本完毕，点击【下一步】，系统开始进行安装；

⑨ 在『准备安装』对话框中，查看要安装的SQL Server功能和组件的摘要，若要继续安装，请单击“下一步”按钮
⑩ 在『安装进度』对话框中，可以在安装过程中监视安装进度。若要在安装期间查看组件的日记文献，请在『安装进度』页上单击产品或状态名称；

⑪ 『安装进度』对话框的状态显示“安装完毕”时，可单击【下一步】按钮继续安装；

⑫ 在『完毕Microsoft SQL Server2023安装』对话框中，可以通过单击此页上提供的链接查看安装摘要日记。若要退出SQL Server安装向导，请单击“完毕”按钮。

⑬ 假如得到重新启动计算机的指示，请立即进行此操作。完毕安装后，阅读来自安装程序的消息是很重要的。假如未能重新启动计算机，也许会导致以后运营安装程序失败。
1.1.2数据库服务器的建立及配置
本章节具体介绍SQL Server数据库的配置流程，帮助用户独立完毕数据库服务器的配置工作。
1.1.2.1管理服务器端网络协议
SQL Server 2023 安装完毕后，一方面对其进行网络配置。使用SQL Server配置管理器，可以配置服务器和客户端网络协议以及连接选项；
第一步：启用要使用的协议
① 在“开始”菜单中，单击“开始→所有程序→Microsoft SQL Server 2023→配置工具”，然后单击“SQL Server Configuration Manager”菜单命令。

② 在SQL Server 2023配置管理器的控制台窗格中，展开“SQL Server2023网络配置”；
③ 在控制台窗格中，单击“EPOO的协议”；
④ 在右侧细节窗格中，右键单击要更改的协议“TCP/IP”和“Named Pipes”，在弹出的快捷菜单中，选择“启用”菜单命令即可完毕。

⑤ “EPOO”协议列表中的VIA协议需保持禁用状态；

第二步：使用SQL Server配置管理器为数据库引擎分派TCP/IP端标语具体操作请参考如下环节；
① 在SQL Server Configuration Manager中的控制台窗格中，依次展开“SQL Server 2023网络配置”、“EPOO的协议”，然后双击右侧具体窗口中的“TCP/IP协议”；
② 在“TCP/IP属性”对话框的“IP地址”选项卡上，将显示若干个IP地址，单击右键→在弹出的右键菜单中选择属性，打开TCP/IP属性设立窗口；

③ 假如“TCP动态端口”对话框中包含0，则表达数据库引擎正在监听动态端口，请删除0. 将IPALL中的TCP端口设立为：1039，其它选项不需修改，点击“拟定”按钮完毕设立。

第三步：重新启动SQL Server (EPOO)服务；
① 单击左侧窗口中的“SQL Server 2023服务”，
② 右键单击右侧窗口中的“SQL Server (EPOO)”，再单击工具栏上的【重新启动服务】按钮，以停止并重新启动SQL Server；

1.1.2.2登录数据库服务器
① 登陆数据库服务器，可参考以下操作环节，单击“开始 → 所有程序 → Microsoft SQL Server 2023→SQL Server Management Studio”菜单名录，启动SQL Server Management Studio工具；

② 在“连接到服务器”对话框中，具体设立可操作以下各项的配置；
² 服务器类型选择：数据库引擎；
² 服务器名称选择：安装时设立的实例（计算机名\EPOO）（也可连接网络上的服务器实例）；
² 身份验证选择：选择SQL Server身份验证；
² 登录名：sa；
² 密码：输入安装时设立的密码；
③ 设立完毕，点击“连接”即可实现登录数据库服务器；

1.2 WEB服务器
WEB服务器搭建涉及jdk-1.5.0_03安装和Apache-Tomcat安装两部分，在实际安装时必须一方面安装jdk-1.5.0_03，再安装Apache-Tomcat。
1.2.1安装jdk-1.5.0_03
① 双击服务器安装光盘中tools文献夹中jdk-1_5_0_03-windows-i586-p.exe ，运营安装程序；

② 安装程序启动，请等待安装进度完毕后进行下一步操作；

③ 自动弹出许可证协议的选择页面，阅读许可证协议后如选择“我接受该许可证协议中的条款”项目，可单击【下一步】按钮进行继续安装；

④ 进入自定义安装对话框，默认参数不需修改，如要进行下一步操作，请单击【下一步】按钮；

⑤ 在自定义安装可选择软件的安装途径，此处默认参数不需修改，可点击【下一步】按钮继续安装过程；

⑥ 在浏览器注册对话框中，可选择要注册JAVA(TM)插件的浏览器，此处默认勾选“Microsoft Internet Explorer”点击【下一步】安装；

⑦ 出现安装完毕页面，意味着已成功完毕JDK的安装，单击【完毕】按钮；

⑧ 弹出提醒重启系统的界面，选择【是】可立即重新启动计算机，选择【否】可稍后手动重新启动计算机；建议选择【否】待安装完所有服务器软件后进行重新启动；

1.2.2 Apache-Tomcat安装
① 双击服务器安装光盘中tools文献夹中Apache-Tomcat-6.0.26.exe开始软件安装；

② 弹出欢迎界面，如要进行下一步安装，请单击【NEXT】按钮；

③ 安装协议选择页面，阅读安装协议，单击【I Agree】表达批准协议内容，此时可进行下一步安装；

④ 选择需要安装的程序，默认参数不需修改，单击【NEXT】继续安装过程；

⑤ 安装途径选择页面，显示软件在计算机上的安装位置，此处默认即可，请单击【NEXT】按钮进行下一步安装；

⑥ 设立程序端口、后台管理用户名及密码。此三项为必设项；
² HTTP/1.1 Connector Port：8090；
² User Name：admin；
² Password：GAP；

⑦ 选择JDK1.5.0_03安装途径，由于已经安装了JDK1.5.0_03，此时安装程序会自动搜索到其安装途径，点击【Install】按钮继续安装；

⑧ 安装进度页面，显示程序安装进度，等待安装完毕，请单击【Next】按钮继续下一步操作；

⑨ 安装完毕界面，提醒Apache Tomcat已成功安装到计算机上，请点击【Finish】按钮完毕安装；

⑩ 启动服务，下图为显示Apache Tomcat服务启动过程；

⑪ 修改启动方式，Apache Tomcat启动方式默认手动启动，建议将其修改为自动启动方式。环节为：
第一步：鼠标右键单击桌面的“我的电脑”，左键选择“管理”，

第二步：在页面中依次单击“服务和应用程序”→“服务”，右侧窗口便出现计算机所有的服务信息；

第三步：找到右侧服务列表中的“Apache Tomcat”，显示当前启动类型为手动启动；

第四步：右键单击Apache Tomcat出现功能菜单，选择“属性”按钮；

第五步：将启动类型中的“手动”改为“自动”启动，单击“应用”，再单击“拟定”，完毕操作，然后重启计算机使JDK和Apache Tomcat生效。至此安装WEB服务器完毕。

1.2.3 WEB服务器安装
安装环节如下：
将R_Java软件包拷贝到Apache-tomcat的安装目录下即可，存放目录为：C:\Program Files\Apache Software Foundation\Tomcat 6.0\webapps（注：此处的tomcat版本为6.0或以上）
1.3 应用服务器
1.3.1应用服务器安装
重要负责集成外系统的功能、集成DCS数据、视频信息数据。

A、 存储途径：D:\睿呈时代\应用服务器；
B、 软件名称：AppServer.exe
C、 安装方法：直接拷贝应用服务器软件包到存储途径下：D:\睿呈时代\应用服务器；
1.3.2启动和配置应用服务器
1、应用服务器的启动
应用服务器计算机重启后或完毕应用服务器配置后都需要重新启动应用服务器服务；可通过重启应用服务器软件来实现重启服务，具体环节可参考如下操作：
启动方式有两种;
方式1：
第一步：在‘应用服务器’文献夹中找到 “config.ini”文献，打开后编辑文本信息如下，完毕保存。
配置文献信息：
“[NORMAL]
PORT=6020
DBCONNECT=Provider=SQLOLEDB.1;Password=cnooc2023;Persist Security Info=True;User ID=cnooc;Initial Catalog=GAP;Data Source=实际数据库服务器IP地址,1039
STARTUPSERVICE=1
第二步：双击应用服务器.exe启动应用服务器软件，在应用服务器页面右侧显示下图所示信息，表白连接数据库成功；

最小化窗口后可以在任务栏右侧的告知区域内看到应用服务器软件的图标；见下图；

方式2：
第一步：双击应用服务器.exe启动应用服务器软件，【服务】项的【启动服务】为勾选状态；

第二步：打开“服务”中“配置”，出现”配置“页面，左键单击‘数据库连接’，在“值”框中修改配置信息，参照方式1；

第三步：点击【设立】按钮，然后点击【测试】，出现对话窗口中‘数据库连接正常’，点击”拟定“按钮

第四步：确认服务处在启动状态后，最小化软件窗口；
注：不要点击“配置”页面右上角的“关闭”按钮；
此时可以在任务栏右侧的告知区域内看到应用服务器软件的图标；见下图；

2、应用服务器的关闭
关闭服务器需要鼠标双击上图中的软件图标，在弹出的窗口中点击”关闭“按钮。
1.4 3DGIS服务器
3D-GIS服务器存放地理信息数据、全息场景数据，并针对存储数据进行分发、控制、同步等管理工作，并提供空间量算等GIS操作功能。
现阶段由程序自行控制，用户不需对该项服务进行配置。
3 数据备份
为了发生灾害后，数据的恢复重建，需及时做好数据的备份工作。
具体备份数据如下：
① 数据库备份文献
② 服务器安装程序
备份方法：
通过在各级分别建立的服务器集群，可以实现系统的备份规定。
除了在线备份外，建议定期进行离线备份。其中WEB应用服务器和集成应用服务器中的数据基本不会变化，可以待程序升级维护时备份一次，而数据库服务器则建议每周一次拷贝到服务器外的存储介质上保存，具体备份介质可以是MO、磁盘阵列等。
4 注意事项
① 客户端在连接应用服务器前，必须保证应用服务器软件（AppServer.exe）正在运营且服务处在启动状态；
② SQL Server数据库服务重新启动后，若三维数字应用服务器处在运营状态时，需手动重新启动应用服务器的服务，系统才干正常连接数据库；否则连接数据库失败。
③ 登录名“cnooc”与 GAP数据库建立用户映射关系时，角色成员身份为：db_owner和public；若没有赋予db_owner的身份，则用户cnooc不会找到GAP数据库中除系统表外的其它表。此时系统提醒为数据库连接失败。
④ 在启动SQL Server数据库服务时若出现如下图所示的报错，错误日记信息为“SQL Server无法生成fruncm线程”，则进入SQL Server配置管理器将VIA协议禁用。

⑤ TCP端口的设立：在TCP/IP属性设立窗口中只需将IPALL的“TCP端口”设立为1039即可。
5 常见问题及解决方法
① 客户端数据库连接失败
² 检查网络连接正常；
² 确认登录页面服务器IP连接对的；（IP指该客户端所需连接的应用服务器的IP地址)；
² 确认所需连接的数据库服务器处在开机状态，且检查SQL Sever (epoo)服务没有被人为禁用；
² 确认三维数字应用服务器处在启动服务状态。
② JAVA页面无内容显示
² 检查WEB服务器计算机上的Apache Tomcat服务是否启动；若没有启动则将其启动，并设立为“自动”启动方式；
² Tomcat在安装时会提供设立端口环节，假如忘掉修改，也可以找到tomcat安装目录Tomcat 6.0\conf\server.xml文献，找到Connector port="8080"，将8080改为8090。
③ JAVA页面标题栏出现乱码：
打开C:\Program Files\Apache Software Foundation\Tomcat 6.0\conf下的server.xml，用记事本打开，搜索8090，找到如下代码：
<Connector port="8090" protocol="HTTP/1.1"
connectionTimeout="20230"
redirectPort="8443" URIEncoding="GBK"/>
在后面加上URIEncoding="GBK"，保存即可。
④ SQL数据库本地可以连接，远程连接不成功
数据库服务器的TCP/IP网络协议未启用。操作途径：我的电脑-右键管理-服务和应用程序-SQL配置管理-SQL2023网络配置-epoo的协议，将TCP\IP 服务启用。
⑤ 数据库可以远程连接，软件连接不上
确认TCP端口设立对的。将IPALL中的TCP端口设立为1039，拟定后，重启SQL Server(epoo)数据库服务即可使用。
⑥ 安装SQL2023时出现“性能监视器计数器规定”警告的解决方法
【方法一】
出现此类问题一般都是在非法卸载sql2023出现的；再次安装SQL Server 2023时也许会出现该警告，此时查看日记文献显示如下：

解决环节如下：
第一步：在“开始”-->“运营”中输入regedit，启动注册表编辑器；
第二步：定位到[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\ CurrentVersion\Perflib处，在右边的树形目录下可以看到Perflib目录下有004和009两个子目录；
第三步：查看004目录中的内容；打开004 目录中的内容，可以看到如下图：

第四步：分别双击 “Counter” 项 和 “Help” 项，查看其中的最后的数字，如下图：
² Counter 项的内容：

² Helper 项内容

这时候，我们知道，Counter 项的数字是5556，Helper项的内容是5557，记录下这两个数值；
第五步：操作注册表编辑器的左边的目录树，定位到Perflib目录下，并注意检查右边窗口的 “Laster Counter”项和“Laster Help”项的值，把Laster Counter的值改成刚才记录下的Counter值5556，把Laster Help 的值改成刚才记下的 Help的值5557；
要注意的是，修改数字的时候，输入的时候必须选择基数是 “十进制”，否则数字将不匹配，Sql Server 2023 检查将再次失败。
第五步：关闭注册表编辑器，重新开始安装 Sql Server 2023；
【方法二】
安装SQL Server 2023时出现“性能监视器计数器规定（警告）”的解决办法：
运营 cmd，执行以下命令将4个计数器删除：
unlodctr w3svc
unlodctr msftpsvc
unlodctr asp
unlodctr inetinfo
运营 cmd，执行以下命令进行重新安装
lodctr w3ctrs.ini
lodctr ftpctrs.ini
lodctr axperf.ini
lodctr infoctrs.ini
以上两种方法选择均可解决此问题，重新安装SQL2023问题就可以解决了。
