工程制图模拟题.doc

(模拟试题)

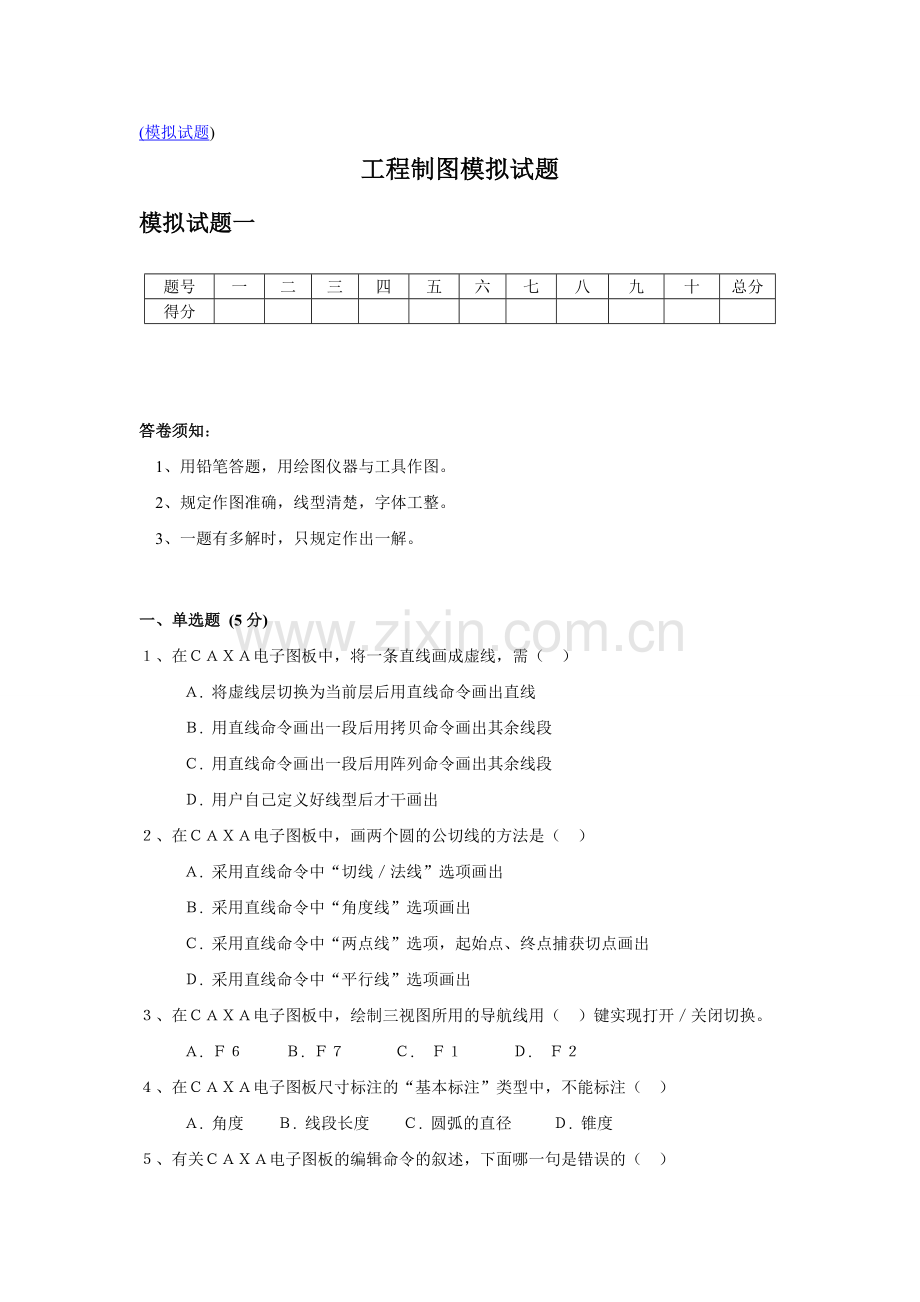

工程制图模拟试题
模拟试题一
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

答卷须知：
1、用铅笔答题，用绘图仪器与工具作图。
2、规定作图准确，线型清楚，字体工整。
3、一题有多解时，只规定作出一解。

一、单选题 (5分)
１、在ＣＡＸＡ电子图板中，将一条直线画成虚线，需（　）
Ａ. 将虚线层切换为当前层后用直线命令画出直线
Ｂ. 用直线命令画出一段后用拷贝命令画出其余线段
Ｃ. 用直线命令画出一段后用阵列命令画出其余线段
Ｄ. 用户自己定义好线型后才干画出
２、在ＣＡＸＡ电子图板中，画两个圆的公切线的方法是（　）
Ａ. 采用直线命令中“切线／法线”选项画出
Ｂ. 采用直线命令中“角度线”选项画出
Ｃ. 采用直线命令中“两点线”选项，起始点、终点捕获切点画出
Ｄ. 采用直线命令中“平行线”选项画出
３、在ＣＡＸＡ电子图板中，绘制三视图所用的导航线用（　）键实现打开／关闭切换。
Ａ. Ｆ６　 Ｂ. Ｆ７　　 Ｃ.　Ｆ１　　 Ｄ.　Ｆ２
４、在ＣＡＸＡ电子图板尺寸标注的“基本标注”类型中，不能标注（　）
Ａ. 角度　 Ｂ. 线段长度 　Ｃ. 圆弧的直径 　Ｄ. 锥度
５、有关ＣＡＸＡ电子图板的编辑命令的叙述，下面哪一句是错误的（　）
Ａ. 裁剪命令分为“快速裁剪”和“拾取边界裁剪”两种方式
Ｂ. 过渡命令中拾取元素时位置不同其结果也许不同
Ｃ. 采用平移命令可以拷贝实体
Ｄ. 删除命令删除的实体是不能恢复的
二、填空题 (7分)
１. 常驻菜单的“Ｒ”按钮的作用是____________。
２. 执行剖面线命令时其边界必须是封闭的，对或错？______
３. 画圆的立即菜单中第一项涉及_________、两点、_________、两点_半径等四种画图方式。
４. 把两平行线之间的距离标注为“φ10”需将立即菜单中的“长度”选项切换为__________。
５. 机械制图国家标准中，基本图幅共有_______种，其中一张Ａ０图纸可裁成_______张Ａ３图纸。
三、已知主、左视图，补画俯视图。(12分)

四、已知主、俯视图，补画左视图。（12分）

五、根据已知的主、俯视图, 画出左视图。（12分）

六、将左视图补画成Ａ—Ａ全剖视图。（14分）

七、标注视图中所缺的尺寸（尺寸数值从图中1：1量取，并取整）。（10分）

八、画出Ａ—Ａ、Ｂ—Ｂ移出断面图。(12分)

九、改正外螺纹和内、外螺纹连接画法上的错误，将对的的图形画在图ｂ位置上。(16分)
（1）

（2）

模拟试题二
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

答卷须知：
1、用铅笔答题，用绘图仪器与工具作图。
2、规定作图准确，线型清楚，字体工整。
3、一题有多解时，只规定作出一解。
一、单选题 （12分）
１、在下列关于图层的叙述中，描述错误的是（　）
　Ａ. 每个图层都有自己的名字和描述。
　Ｂ. 各图层可具有不相同的坐标系、相同的绘图界线和显示时的缩放倍数。
　Ｃ. 用图层命令可以改变图层的线型、颜色和状态。
　Ｄ. 每个图层所容纳的实体数量不加限制。
２、在ＣＡＸＡ电子图板中，画圆的方式共有（　）种。
　 Ａ.３　　 Ｂ.４　 Ｃ.５　 Ｄ.６
３、在ＣＡＸＡ电子图板中，工具点菜单的弹出需要（　）
　Ａ. 输入某绘图命令后按空格键。
　Ｂ. 输入某绘图命令后按回车键。
　Ｃ. 输入某绘图命令后按Ｆ８键。
　Ｄ. 从应用主菜单中按工具点菜单图标。
４、在ＣＡＸＡ电子图板中，画两个圆的公切线的方法是（　）
　Ａ. 采用直线命令中“切线／法线”选项画出。
　Ｂ. 采用直线命令中“角度线”选项画出。
　Ｃ. 采用直线命令中“两点线”选项，捕获切点画出。
　Ｄ. 采用直线命令中“平等线”选项画出。
５、在绘制剖视图中，执行剖面线命令规定其填充区域（　）
　Ａ. 只能是由粗实线围成的封闭区域。
　Ｂ. 只能是由粗实线和虚线围成的封闭区域。
　Ｃ. 只由粗实线、虚线、点画线等单一线型围成的封闭区域。
　Ｄ. 可由粗实线、点画线、细实线等线型围成的任意封闭区域。
６、下列叙述中，描述错误的是（　）
　Ａ. 删除命令删除的实体是不能恢复的。
　Ｂ. 采用平移命令可以拷贝实体。
　Ｃ. 显示控制命令只能改变实体的视觉效果，不能改变实体的实际尺寸。　
　Ｄ. 常驻菜单中的“Ｒ”按钮的作用是刷新当前屏幕上的所有图形。
７、绘制三视图时导航线用（　）键实现打开／关闭的切换。
　Ａ. Ｆ１　　Ｂ. Ｆ２　　Ｃ. Ｆ６　　Ｄ. Ｆ７
８、在ＣＡＸＡ中，标注直径尺寸时符号φ由操作者输入时应输入字符串（　）
　Ａ. ％％ｄ　 Ｂ.ｄ％％　　Ｃ. ％％ｃ　 Ｄ. ％％ｂ
９、在ＣＡＸＡ电子图板中，能实现实体拷贝的编辑命令（　）
　Ａ. 旋转、平移、过渡
　Ｂ. 旋转、阵列、齐边
　Ｃ. 平移、阵列、裁剪
　Ｄ. 旋转、阵列、平移
10、机械制图国家标准中，基本图幅共有（　）种。
　Ａ.４　 　 Ｂ.５　　 Ｃ.６　　 Ｄ.８
11、机械制图的国家标准中，汉字的书写宽度是字号的（　）倍。
　Ａ.　 　Ｂ.　 　Ｃ. 　Ｄ.
12、在六个基本视图中，反映物体前后关系的视图有（　）
　Ａ. 主视图、左视图、仰视图、后视图
　Ｂ. 俯视图、左视图、仰视图、右视图
　Ｃ. 左视图、仰视图、右视图、后视图
　Ｄ. 仰视图、左视图、主视图、右视图
二、已知物体的俯视图，补全主、左视图中所缺图线。（10分）

三、补全物体俯视图中所缺图线。（12分）

四、完毕以下两题：（12分）
　１、已知物体的主、俯视图，完毕左视图 （7分）

　２、完毕左视图（5分）

五、已知物体的主、俯视图，补画左视图中所缺漏的图线。（10分）

六、标注组合体的尺寸（尺寸数值从图中１：１量取，并取整）。（10分）

七、已知物体的主、俯视图，将左视图画成全剖视图。（12分）

八、画出指定位置的断面图（轴前方有两处键槽，左面槽深４ｍｍ，右面槽深３ｍｍ）。（10分）

九、按下列规定作图：（12分）
　１、下图所示机件的左端加工一Ｍ２０的粗牙螺纹孔，螺纹深度３５ｍｍ，孔深４５ｍｍ，右旋，公差带代号为７Ｈ，画出其主视图（全剖视图）和左视图，并标注有关尺寸。（6分）

　２、将一Ｍ２０的右旋、粗牙外螺纹旋入上述螺孔，螺纹长度４０ｍｍ，旋入深度为２５ｍｍ，画出内、外螺纹的旋合图（全剖视图）。（6分）

模拟试题三
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

答卷须知：
1、用铅笔答题，用绘图仪器与工具作图。
2、规定作图准确，线型清楚，字体工整。
3、一题有多解时，只规定作出一解。
一、 一、         填空题 （10分）
　１　制图国家标准规定，汉字要写成________，共有______种号数。
　２　制图国家标准规定，图样中的图线，可见的轮廓线用_______表达，不可见的轮廓线用_____表达。
　３　标注尺寸时，圆的直径应在尺寸前加_____符号，球的直径尺寸应在尺寸数字前加______符号。
　４　三视图的投影规律是__________________、 ____________________、和________________。
　５　剖视图分为全剖视图、_________和局部剖视图三种。
二、 二、         单选题 （8分）
　１　已知立体的主、俯视图，在对的的左视图下划“√”。

　２　已知主、俯视图，在对的的左视图下划“√”。

三、 三、         补全左视图。（8分）

四、 四、         补出主视图中所缺的表面交线。（10分）

五、 五、         补画出俯视图。（8分）

六、 六、         根据主、俯视图，补画左视图。（12分）

七、标注组合体的尺寸（尺寸从图中１：１量取，取整）。（9分）

八、将左视图画成全剖视图。（12分）

九、画出指定位置的移出断面图（只有前面一处键槽）。（10分）

十、补全双头螺柱连接中所缺的图线。（13分）

画法几何及机械制图（1）
模拟测试卷一
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

答卷须知：
1、用铅笔答题，用绘图仪器与工具作图。
2、规定作图准确，线型清楚，字体工整。
3、一题有多解时，只规定作出一解。

一、填空：（7分）
1、正投影属于_________投影法的一种，它的投影线与投影面是___________的。
2、国家标准规定：图纸幅面共分为______种规格，其代号分别是_________________。
3、将机件的某一部分单独地向____________投影面投影所得的视图为局部视图。
4、局部剖视图中，机件剖开部分与未剖开部分的分界线用_________线表达; 半剖视图中，机件剖开部分与未剖开部分的分界线是________线。

二、单项选择（在每小题的四个备选答案中选出一个对的答案，并将对的答案的序号填入题干后的括号内）。（6分）
　１、当两个圆柱直径相等、轴线垂直相交时，它们的表面交线在空间是（　 ）。
　（ａ）两条直线　（ｂ）两个椭圆　（ｃ）两条双曲线　（ｄ）两个相同的圆
　２、现用１：２比例画一圆，此时圆的直径为１０ｍｍ，若改用５：１比例画此圆，则圆的直径为（　）。
　（ａ）５０ｍｍ　（ｂ）１００ｍｍ （ｃ）２ｍｍ　　（ｄ）２５ｍｍ

三、补画出视图中所缺图线。（12分）

四、补出立体被平面切割后表面交线的投影。（12分）

五、补画视图中所缺表面交线的投影（标出特殊点）。（10分）

六、根据主、俯视图，补画左视图。（16分）

七、标注组合体的尺寸（尺寸从图中１：1量取，取整）。（12分）

八、剖视图。（25分）
１、 １、              用适当的剖切面将左视图在指定位置画成全剖视图，并标注出剖切面的位置、投影方向及剖视图名称。（17分）

２、补画主视图中所缺的图线。（8分）

(a) (b)

模拟测试卷二
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

答卷须知：
1、用铅笔答题，用绘图仪器与工具作图。
2、规定作图准确，线型清楚，字体工整。
3、一题有多解时，只规定作出一解。

一、填空：（9分）
１、投影法分为_________和__________两种, 机械制图中采用的是_________中的____________。
２、在机械制图国家标准中，目前多采用_______和________两种图线，汉字应写成__________体。
　３、表达机件上某些局部结构的外形常采用_________视图, 表达物体上某些倾斜结构的外形应选用_______视图。

二、双项选择题（在每小题的五个备选答案中选出两个对的答案，并将对的的题号字母填入题干后的括号内）。（8分）
　１、基本视图中反映物体方位关系，下列哪两种说法对的（ ）。
　（ａ）仰视图和俯视图反映的左右部位正相反。
　（ｂ）主视图和后视图反映的左右部位正相反。
　（ｃ）左视图和右视图反映的前后部位正一致。
　（ｄ）仰视图和俯视图反映的前后部位正相反。
　（ｅ）仰视图与后视图宽度保持一致。

2、下面有五组局部剖视图，哪两组画得对的。（ ）

三、补画出俯视图。（12分）

四、补全切割体表面交线的正面投影。（12分）

五、求出组合体表面交线的正面投影。（12分）

六、根据主、俯视图，补画出左视图（画全虚线）。（14分）

七、注出下面物体的尺寸（尺寸数值从图中1：1量得，取整）。（11分）

八、根据已知的主、俯两视图，在指定位置画出A-A半剖视图及B-B全剖视图。（22分）

模拟测试卷三
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

答卷须知：
1、用铅笔答题，用绘图仪器与工具作图。
2、规定作图准确，线型清楚，字体工整。
3、一题有多解时，只规定作出一解。

一、填空：（10分）
１、在图样上标注的尺寸，一般应由_________、___________、__________、_________四个要素组成。
２、视图中的每一条图线也许表达______________的投影，_________________的投影，或_________________________的投影。
　３、六个基本视图是____________、_____________、____________、____________、____________、____________。

二、补全俯视图。（12分）

三、补全左视图中所缺的交线。（10分）

四、在正面投影中补画出表面交线的投影。（12分）

五、补画组合体的左视图（要画全虚线）。（16分）

六、根据主、俯视图，补画左视图（画全虚线）。（11分）

七、注全组合体的尺寸（尺寸从图中1：1量取，取整。）。（9分）

八、将主视图画成半剖视图。（10分）

九、根据给出的两个视图，将左视图改为全剖视图。（10分）

画法几何及机械制图（2）
模拟试卷一
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

答卷须知：
1 用铅笔答题，用绘图仪器与工具作图
2 规定作图准确、线型清楚、字体工整
3 一题有多解时，只规定作出一解
一、填空。（11分）
1、说明下列螺纹代号的含义。
M24左-7H-S: M24________左________7H________S________。
2、在生产中一张完整的零件图应涉及________，________，________和________等四项基本内容。
3、已知孔的公差带代号为%c30F7为此孔配合的轴的公差带代号为%c37h6，此配合是________制度，属于________配合。
二、选择题：
１、下列标注中哪两种是对的的（6分）：（　）（　）

２、下列螺纹孔的画法中哪两种是对的的（６分）：（　）（　）

三、下面小轴左端加工长12mm的外螺纹，右端加工M12，深12mm的内螺纹（钻孔深17mm）画出该螺纹件的主、左、右视图，（规定主视图上的内螺纹用局部剖视，左右视图不画虚线） （10分）

四、看懂夹具体零件图，解答下列问题:（17分）

1） 1）  在图中标出长、宽、高三个方向尺寸的重要基准。
2）俯视图上标有A、B、C、D、E是夹具体上五个面，指出从上到下的位置顺序排列：
3）试画出夹具体主视图外形及右视图：（尺寸从视图上直接量取，虚线不画。）
五、注全零件尺寸（尺寸数值从图中1：1量取，并取整）。（9分）

六、根据装配图中已知基本尺寸和配合代号，将它们分别标注在相应的零件图上 （7分）

回答%c25H6/f6所表达的含义：
%c25：________
H6/f6：________
配合制度：________
七、在图上对的标注各面的Ra值（单位：微米）分别为：左面6.3， 右面12.5， 斜面1.6， 底面3.2， 内孔 0.8。（去处材料方法得到的）（5分）

八、按规定画法完毕直齿圆柱齿轮左视图。（4分）

九、读懂装配图，填空并拆画指定的零件。（15分）
工作原理：
推动阀杆6,顶起钢球4大开或关闭阀口,从而达成泄气。

工作原理：
推动阀杆6,顶起钢球4大开或关闭阀口,从而达成泄气。

1、填空
（1）主视图采用了________剖视。
（2）要取出单向阀滚珠4，必须按顺序分别拆卸零件________号件和________号件。
2、拆画7号件（阀杆套）零件图。（尺寸由装配图中量取）

模拟试卷二
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

答卷须知：
1 用铅笔答题，用绘图仪器与工具作图
2 规定作图准确、线型清楚、字体工整
3 一题有多解时，只规定作出一解
一、填空。（15分）
　1、装配图上，一般应标注________；________；________；________和________等五类尺寸。
　2、一对互相啮合的标准齿轮，它们的________必须相等。
　3、表面粗糙度代号%a3.2|/%b的含义是：%a|/%b表达是用________方法
获得的粗糙度符号，3.2为Ra的评估值，其单位是________。
　4、在生产中为了减少刀具、量具的规格、数量，国标对孔和轴的配合制订了________和________两种配合制度。一般应有先选用________制。
　5、在生产中一张完整的零件图应涉及________，________，________和________等四项基本内容。
二、已知该零件各表面均为切削加工面，每个表面粗糙度的Ra值为：
A面1.6，B面为3.2，C面为6.3，其余各面均为12.5，在图中对的标出。（8分）

三、注全小轴零件所缺尺寸（尺寸数值从图中1：1量取，并取整）。（10分）

四、根据轴和齿轮的公差，标注配合尺寸及填空。（12分）

该配合中，基本尺寸________，配合制度________制，配合类型________配合，
轴的公差带大小________，孔的公差带大小________，两者中________的精度高，
配合的最大间隙________，最大过盈________。

五、完毕螺纹连接中所缺的图线（涉及剖面线）。 （17分）

1 补全螺栓连接图中所缺的图线,并画出它的左视图。

2 完毕A-A断面图。

六、完毕一对直齿圆柱齿轮啮合区的画法。（6分）

七、看懂零件图，画出其B向视图。（尺寸由图中量取）（17分）

八．看懂装配图，拆画3号零件：

夹紧卡的工作原理：
夹紧卡爪是组合夹具在机床上用来夹紧工件,它有12种零件组成.卡爪3底部与基体9的凹槽相配合,螺杆4的外螺纹与卡爪的内螺纹连接.而螺杆的缩颈被
卡板5、六角头、圆柱肖卡住,使它只能在卡板中转动,而不能沿轴向移动,卡板用两个螺栓10固定在基体的端面,为了防止卡爪脱出基体,用前后两块盖
板8加6个内六角螺钉来与基体连接.

模拟试卷三
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

答卷须知：
1 用铅笔答题，用绘图仪器与工具作图
2 规定作图准确、线型清楚、字体工整
3 一题有多解时，只规定作出一解
一、画出指定位置的移出断面图并作对的标注。（14分）

二、螺纹的作图与标注。（20分）
　1、补全下图螺栓连接中所缺的图线。

　2、已知螺纹孔为普通细牙螺纹，其大径为24，螺距为1，右旋，公差带代号为6H，请完毕左视图并对的标注。

三、根据下面给出的配合代号，在零件图上标注相应尺寸公差并填空。（14分）

某仪器中,已知轴和孔的配合代号为%c30P8/h7
　1、此配合是________制________配合。
　2、在下面零件图中分别标注出孔与轴的公差带代号。

　3、画出其装配图，并标注其配合代号。
　4、已知零件各表面粗超度的Ra值为：A面为1.6,B面为3.2,C面为6.3，其余表面均为12.5，在图中对的注出。（去除材料的方法得到）
四、填空。（4分）
　1、螺纹上相邻两牙在中径线上相应两点的轴向距离称为________.在同一条螺旋线上相邻两牙在中径线上相应两点的轴向距离称为________。
　2、公差带图是由标准公差与基本偏差两个因素拟定的，标准公差是拟定公差带________的。基本偏差是拟定公差带________的。
五、按照圆柱直齿轮的规定画法，完毕齿轮的剖视图。（6分）

六、注全零件尺寸（尺寸数值从图中1：1量取，并取整）。（10分）

七、看懂压盖零件图，画出D-D剖视图并填空。（17分）

　1、M12X1的含义是：M为________，12为________，1为________。
　2、压盖的最大外形尺寸为：长为________，宽为________，高为________。
　3、I表面的粗糙度代号为________。
八、看装配图。（15分）
　　看懂直角弯模的工作原理和装配关系，在下面的空白处，拆画2号件—凹模的零件图。（尺寸由图中实际量取拟定）

工作原理
直角弯模是供弯制各种单角或双角板件用的一种简易冲模。冲头把6直接装在冲床的冲头上，凸模4用销钉5与冲头把6相连，底座10直接固定在冲床工作台上，凹模2与底座10用两个螺钉8和两个销钉1相连。当把已备好的毛料放入凹模槽内时，由挡料销3将工件挡牢并定位。顶杆7下面装有弹簧9，以便将冲好的工件脱模。
