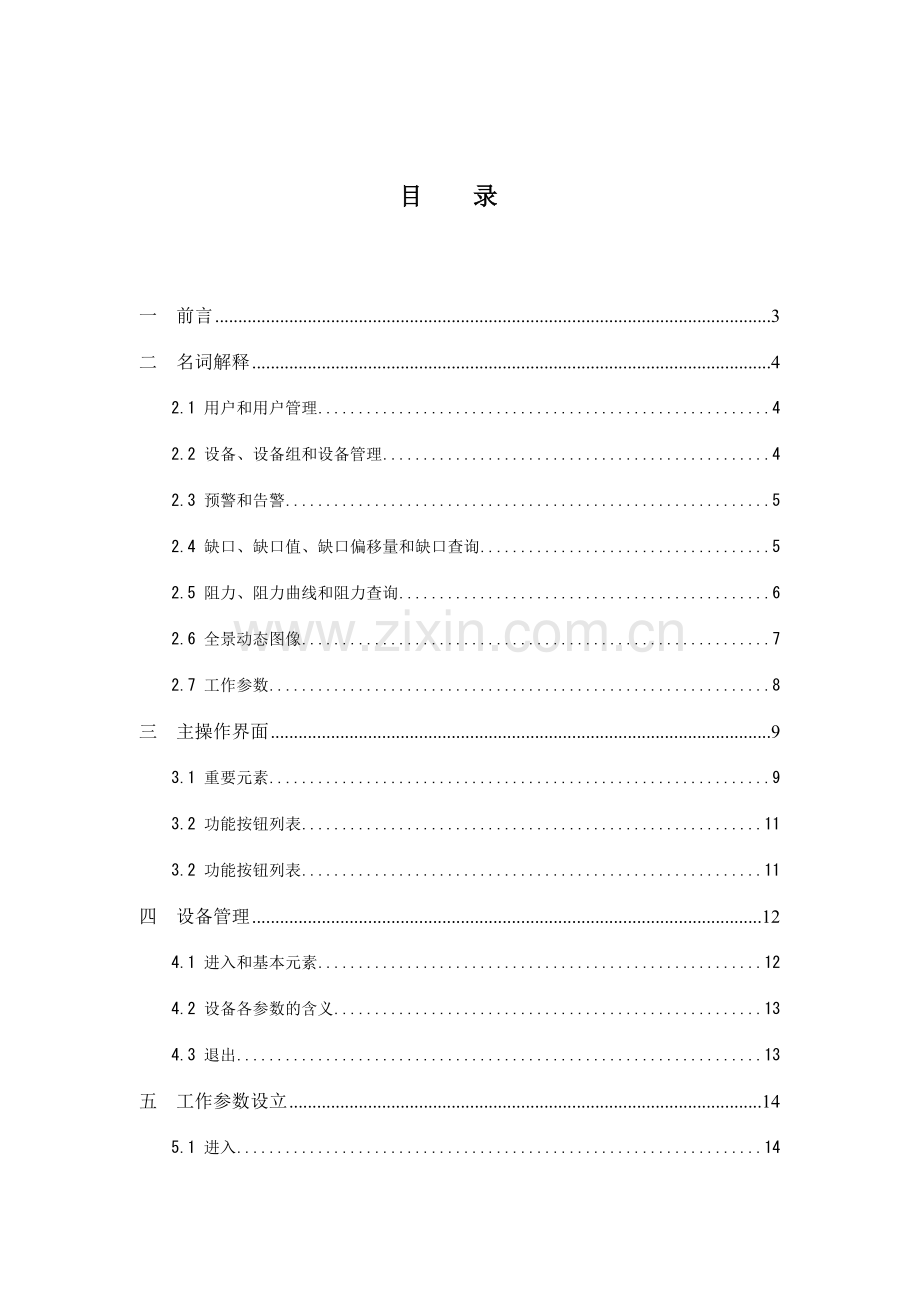

目 录
一 前言 3
二 名词解释 4
2.1 用户和用户管理 4
2.2 设备、设备组和设备管理 4
2.3 预警和告警 5
2.4 缺口、缺口值、缺口偏移量和缺口查询 5
2.5 阻力、阻力曲线和阻力查询 6
2.6 全景动态图像 7
2.7 工作参数 8
三 主操作界面 9
3.1 重要元素 9
3.2 功能按钮列表 11
3.2 功能按钮列表 11
四 设备管理 12
4.1 进入和基本元素 12
4.2 设备各参数的含义 13
4.3 退出 13
五 工作参数设立 14
5.1 进入 14
5.2 修改参数 14
5.3 保存或取消 15
六 用户管理 15
6.1 进入 15
6.2 新增用户 16
6.3 修改已有用户资料 16
6.4 删除用户 16
6.5 退出 16
七 阻力查询 17
7.1 进入 17
7.2 操作说明 18
7.3 退出 18
八 缺口查询 19
8.1 进入 19
8.2 操作说明 20
8.3 人工定位缺口 20
8.4 退出 21
九 缺口和全景动态图像即时查看 21
9.1 进入 21
9.2 操作 22
9.3 退出 23
十 全景动态图像回放 24
10.1 回放方式 24
10.2 本地回放 24
10.3 播放器回放 25
十一 系统状态查看 27
11.1 告警状态查看 27
11.2 阻力采集状态的查看 28
12.3 缺口图像采集状态查看 29
十二 告警记录查看 29
12.1 进入 29
12.2 操作 31
12.3 退出 31
十三 维护说明 32
13.1 缺口红外摄像头 32
13.2 缺口图像的检查 33
13.3 摄像头的检查和调整 34
13.4 维护记录 34
十四 图例速查 35
一 前言
您好！
欢迎使用JHD型铁路道岔转换设备综合监测系统（以下简称系统）和本操作手册！
本手册是系统的操作手册，由杭州慧景科技有限公司编制，专供系统使用和维护人员参考。请妥善保管本手册，以备需要时查阅。
关于系统的具体说明，请参阅《JHD型铁路道岔转换设备综合监测系统-系统说明书》。
本手册假定：系统使用和维护人员，在对系统进行操作前，已具有基本的计算机概念和操作技能。
系统使用和维护人员，在允许对系统进行操作前，务必仔细阅读本手册并充足理解；在操作系统时可以随时参阅本手册。
本手册包含JHD型铁路道岔转换设备综合监测系统基本和必要的内容。
本手册的基本约定：
带着重号（ ）的文字，表达非常重要或操作需特别慎重的内容。
带下划线（______）的文字，表达本系统的专用名词。
带波浪线（ ）的文字，表达本手册内部的引用。
标志表达本操作完毕后无法恢复，要非常了解操作的结果才干继续。
关于本手册，有疑问请联系：杭州慧景科技有限公司 。
二 名词解释
2.1 用户和用户管理
用户：指系统的使用和维护人员。每个用户必须先在系统中登记才可以使用本系统。
用户管理：进行用户信息登记的地方。如何启动请参见本手册6.1用户管理-进入。
每个用户包含：名称、用户级别、手机号码、是否需要告警、密码等资料。
用户级别分高级用户和普通用户。高级用户具有管理功能，普通用户仅具有系统各类数据的查询和记录功能。
手机号码：当系统监测到道岔异常（告警，重要是缺口超限、阻力超限）时用以短信告警告知的号码。
是否需要告警：只有本项设为“是”的用户才会得到短信告警告知。
密码：即登录密码，用户在启动系统时，需要输入登录密码。
2.2 设备、设备组和设备管理
设备：指系统已安装的阻力缺口设备，一般一个转辙机安装一个设备。
设备组：根据系统的安装位置对设备进行分组，一般情况下一个道岔为一个组，本道岔内的设备为同一组。特殊地，某设备组下属也许没有设备，这一般表达全场景动态图像设备。
设备管理：对设备进行删除、增长、修改资料的地方。如何启动请参见本手册4.1设备管理-进入。
每一设备重要包含：缺口宽度、缺口偏移预警值（mm为单位）、缺口偏移告警值（mm为单位）、阻力偏移预警值（N为单位）、阻力偏移告警值（N为单位）等资料。
缺口宽度：表达转辙机实际的缺口宽度，以mm为单位。700K转辙机一般为6mm或7mm。
缺口偏移预警值、缺口偏移告警值、阻力预警值、阻力告警值的含义参见2.3预警和告警部分。
特别提醒：设备资料在系统安装调试完毕后，均已被合理设立。作为用户，只可以查看，不能更改；如的确需要更改，请征询：杭州慧景科技有限公司 。
2.3 预警和告警
系统的异常警告分为预警和告警两级。
预警：表达一般性警告，需要用户注意。重要分：阻力超限预警（系统检测到的阻力大于本设备设定的阻力预警值）和缺口超限预警（系统检测到的缺口偏移量大于本设备设定的缺口偏移预警值）。
告警：表达严重警告，需要用户解决（解决完毕，消除告警后，系统方可继续运营），否则也许产生一定后果。重要有：阻力超限告警（系统检测到的阻力大于本设备设定的阻力告警值）、缺口超限告警（系统检测到的缺口偏移量大于本设备设定的缺口偏移告警值）。
2.4 缺口、缺口值、缺口偏移量和缺口查询
缺口：通过微型摄像头采集的转辙机的实际缺口图像，如图2.4所示。
图2.4 缺口图像示意图
缺口值：通过系统对采集到的图像进行分析，得到缺口表达杆与缺口左边线的距离值（mm为单位）。通过缺口图像和缺口偏移量可以检查转辙机是否正常扳动。
标准缺口：当缺口表达杆在缺口正中间时，缺口偏移量为0mm（即缺口没有偏移），此时的缺口状态为标准缺口。
缺口偏移量：当缺口表达杆不在缺口正中间时，缺口发生偏移，偏移限度的量为缺口偏移量。以mm为单位。
当系统监测到的缺口偏移量大于本设备设定的缺口偏移预警值，即为缺口超限预警；当系统监测到的缺口偏移量大于本设备设定的缺口偏移告警值，即为缺口超限告警(将向用户手机发送告警短信)。
如何启动请参见本手册8.1缺口查询-进入。
2.5 阻力、阻力曲线和阻力查询
阻力：系统采集到的转辙机输出力矩，表现为阻力曲线。
阻力曲线：系统把转辙机扳动过程采集到的阻力数据绘制成曲线，即为阻力曲线。阻力曲线横坐标为时间(秒)，纵坐标为力（N）,如下图2.5所示。
图2.5 阻力曲线示意图
当系统监测到的阻力大于本设备设定的阻力预警值，即为阻力超限预警；当系统监测到的阻力大于本设备设定的阻力告警值，即为阻力超限告警(将向用户手机发送告警短信)。
阻力和阻力曲线的查询请参见本手册7.1阻力查询-进入。
2.6 全景动态图像
系统可以配置两路动态图像的采集，一般采集摄像头安装在站场的两边，采集到的活动音视频图像即为场景动态图像，如图2.6所示 。
图2.6 全景动态图像示意图
全景动态即时查看请参见本手册9.1缺口和全景动态图像即时查看。
全景动态图像回放请参见本手册10.1全景动态图像回放。
2.7 工作参数
考虑到系统的灵活性，系统提供若干参数，用于控制系统的工作特性；这些参数称为工作参数或系统参数。用户可以根据实际需要对工作参数进行修改。
用户可以通过系统图标或快捷键F3启动对工作参数的修改。
工作参数重要有如下几个：
2.7.1 关闭短信告警：系统配置短信告警通道的，当系统发生告警时，假如参数“关闭短信告警”前未打勾，系统会向用户的手机发送短信告警告知；否则（参数“关闭短信告警”前打勾），不会发出任何短信告警告知。
2.7.2 关闭声音告警：系统配置语言告警通道，当系统发生告警时，假如参数“关闭声音告警”前未打勾，系统会通过小音响发出告警告知的语言；否则（参数“关闭声音告警”前打勾），不会发出任何声音告警告知。
2.7.3 全景动态录制时间段设立：系统将录制采集到的场景动态保存，系统如何采集和保存取决于参数：不录制、全天24小时录制、开始时间、结束时间。
它们之间的作用关系为：
1) 如参数“不录制” 打勾 ，则系统不录制所有场景动态图像，不生成场景动态图像。相称于从修改本参数起，系统关闭场景动态图像采集功能。
2) 如参数“全天24小时录制” 打勾 ，则系统录制所有时段的场景动态图像，一整天生成24个时间段的动态图像（一小时为一段）。
3) 如参数“不录制”和“全天24小时录制”均未打勾，则系统只录制从开始时间到结束时间之间的时段的场景动态图像（一小时为一段）。这种情况一般用于关闭夜晚光线暗淡时的图像录制。
三 主操作界面
3.1 重要元素
图3.1 主界面元素示意图
l 功能按钮（或系统图标）
用户的基本操作通过功能按钮实现。用户如要进行某些操作，则用鼠标按相应功能按钮，系统回弹出相应界面，供用户继续操作。相应各功能按钮，设立快捷键（键盘一个或多个键的组合）。例如，用户要进行系统参数设立，则在功能按钮栏中找到图标 ，按即可；或按键F3（快捷键）。
l 设备布局图
设备布局图一方面表达系统设备安装的位置示意图，另一方面根据系统的运营情况指示设备的状态（如是否正常，异常的话数据达成多少等）。
通过系统运营时的设备布局图，基本可以鉴定系统及其设备运营是否正常。
l 状态指示
指示系统阻力采集状态和图像采集状态。图3.02表达设备“1-J1”发生告警时的主界面示意。
图3.02 设备告警示意图
通过查看主界面，可以了解系统运营的总体情况。
建议：用户在操作本系统之前，应先熟悉主界面的各个部分及其作用。
3.2 功能按钮列表
系统图标
操作内容
快捷键
对设备进行管理（修改设备参数）
F2
对用户进行管理（添加、删除用户，修改用户资料）
Ctrl+U
查看、更改系统参数（或工作参数）
F3
查询、分析、删除阻力数据
F4
查询、分析、删除缺口数据
无
即时动态图像、缺口动态图像、全景动态图像回放
F5
查看实时的系统预警、告警状态
无
查询、删除告警记录
无
关闭系统，结束系统的运营
Ctrl+X
四 设备管理
4.1 进入和基本元素
通过系统图标或快捷键F2启动设备管理。设备管理界面如图4.1所示。
图4.1 设备管理
用户启动“设备管理”的重要目的是查看各设备的相关参数，以便确认设备告警（如发生设备缺口告警，缺口偏移量是否的确超过设定的缺口告警偏移量）。
用户先选择要查看设备所在的设备组（图4.1中上方的表格），然后选择要查看的设备（图4.1中下方的表格）。
4.2 设备各参数的含义
每一设备具有以下基本参数：
参数名称
含义
备注
设备编号
标记设备，一般不同设备不应相同
设备地址
系统内部区分不同的设备
缺口宽度
以mm为单位的实际缺口宽度
根据不同的设备分别设定
缺口偏移预警
以mm为单位的缺口偏移预警值，当系统检测到缺口偏移超过设定值时，系统将产生缺口超限预警
产生初级缺口告警的限定值
缺口偏移告警
以mm为单位的缺口偏移告警值，当系统检测到缺口偏移超过设定值时，系统将产生缺口超限告警
产生严重缺口告警的限定值
阻力预警线
以N为单位的阻力预警值，当系统检测到阻力超过设定值时，系统将产生阻力超限预警
产生初级阻力告警的限定值
阻力告警线
以N为单位的阻力告警值，当系统检测到阻力超过设定值时，系统将产生阻力超限告警
产生严重阻力告警的限定值
缺口类型
两个值可设：
上-定位，表达当图像检测到是上缺口时，缺口在定位，否则缺口在反位
上-反位，表达当图像检测到是上缺口时，缺口在反位，否则缺口在定位
根据转辙机的实际安装位置设定
阻力坐标
以N（）为单位的阻力曲线坐标值
在阻力曲线的阻力轴以此设定值拟定坐标
4.3 退出
查看完毕，按图4.1中的按钮，关闭设备管理界面。
五 工作参数设立
5.1 进入
通过按系统图标或快捷键F3启动进入“参数设立”界面，如图5.1。
提醒：高级用户才干修改工作参数，普通用户可以查看工作参数。
图5.1 系统参数设立界面示意图
5.2 修改参数
文字前有或的表达选择性的参数，打勾（即）表达选中，系统按文字意思运营，未打勾（即）系统按文字的相反意思运营。如图5.1中的参数“关闭短信告警”即为此类参数。
参数文字后带的表达修改本参数要通过鼠标点的上下箭头来增长或减少本参数值。如图5.1中的参数“结束时间” 即为此类参数。
用户可以根据需要修改各类参数。
各个参数的含义请参见本手册2.7工作参数。
5.3 保存或取消
如已对参数进行了修改，并且要使修改的参数生效，请在图5.1中按，并且在随后弹出的对话框“是否拟定修改系统参数？”中选“是(Y)”(假如此时选择“否(N)”，将回到图5.1)，即完毕参数的修改。
如未对参数进行修改，或者想取消在图5.1进行过的修改，请在图5.1中按。
六 用户管理
6.1 进入
用户可以通过按系统图标或Ctrl+U（同时按下功能键Ctrl和字母键U）进入用户管理界面。如图6.1所示。
下拉列表
图6.1 用户管理界面
提醒：普通用户只能查看用户管理界面，除了可以修改自己的密码外，不能进行添加、修改、删除用户等操作。
6.2 新增用户
在图6.1中按，即可以添加新用户。
6.3 修改已有用户资料
有关用户资料的各参数含义参见本手册2.1用户和用户管理中的说明。
修改方法：在图6.1中，先选中要修改的用户，用户名称、手机号码直接在相应的文本框内填入，用户级别、需要告警在相应的下拉列表中选择；特殊地，修改密码按如下过程：按，弹出对话框“密码修改”，如图6.11；在图6.11中的新密码中输入修改后的密码，在确认密码中反复输入密码（提醒：在密码框和确认密码框中输入任何符号，均显示为*），然后按即完毕密码的修改。
图6.11 修改密码界面
6.4 删除用户
在图6.1中先选中要删除的用户，再按，并且在随后弹出的对话框“是否确认删除用户？”中选择“是(Y)”即可以删除选中的用户。
删除的用户无法恢复，执行“删除用户”的操作要谨慎。
6.5 退出
完毕用户管理后，在图6.1中按，关闭用户管理界面，退出用户管理。
七 阻力查询
7.1 进入
按系统图标或快捷键F4启动阻力查询，如图7.1所示。
提醒：阻力查询是用户操的重要内容，务必充足理解和熟悉本节的操作内容。
图7.1 阻力查询示意图
7.2 操作说明
阻力查询界面包含以下内容：
6.2.1 设备选择，在图7.1中，可以通过下拉选择设备查询其他设备的阻力。
6.2.2 日期选择，在图7.1中，可以通过下拉菜选择要查询的日期（年月日）。
6.2.3 时间选择，在图7.1中，可以在时间列表中下拉选择要查询的时间（时分秒）。
6.2.4 定反位指示，表达指定设备指定期间（年月日、时分秒）的阻力采集时的转辙机相对位置。
6.2.5 环境参数，表达指定设备指定期间（年月日、时分秒）的阻力采集时的室外温湿度数据。
6.2.6 阻力曲线，通过时间（横坐标）-阻力（纵坐标）的关系，清楚地观测到在转辙机扳动期间阻力的变化情况；并从阻力曲线与预警线、告警线是否相交判断正常与否。
6.2.7 操作按钮，按可以删除指定的阻力记录。
删除的数据无法恢复，所以“删除”操作要慎重。
7.3 退出
查询完毕，在图7.1中，按关闭阻力查询界面，退出阻力查询。
八 缺口查询
8.1 进入
按系统图标启动进行观测缺口和查询缺口偏移量，如图8.1所示。
提醒：缺口查询是用户操作的重要内容，务必充足理解和熟悉本节的操作内容。
选择时间
选择日期
图8.1 缺口查询示意图
8.2 操作说明
缺口图象查询界面包含以下内容：
8.2.1 设备选择，在图8.1中，可以通过下拉选择设备查询其他设备的阻力。
8.2.2 日期选择，在图8.1中，可以通过下拉选择要查询的日期（年月日）。
8.2.3 时间选择，在图8.1中，可以在时间列表中拉选择要查询的时间（时分秒）。
8.2.4 缺口数据，通过两条辨认线得到缺口数据（左右缺口）：左缺口数据表达从表达杆左端到缺口左端的距离，右缺口数据表达从表达杆右端到缺口右端的距离。
8.2.5 操作按钮，按可以删除指定的缺口记录。
删除的数据无法恢复，所以“删除”操作要慎重。
8.3 人工定位缺口
在系统自动获取的缺口不太对的的时候,可以通过人工调节获取缺口数据,称为人工定位缺口。
可以分别调整图8.1中的红线（红色的竖线）和绿线（绿色的竖线），共同拟定缺口。红线和绿线称为辨认线。
操作方式（以调整红线为例）：把鼠标移动到红线附近，直至红线上出现左右双箭头图案，如图8.2所示；然后，按住鼠标左键，移动鼠标，红线将跟着移动，当红线到缺口左边线位置时停止移动鼠标，并放开鼠标左键，完毕红线的定位。在移动过程中，注意不要放掉左键。在移动过程中，鼠标可以左右移动，到对的位置再停止。
同上过程，把绿线移动到表达杆左边线位置，如图8.2的绿线位置。
在移动红线或绿线的过程中，缺口数值会跟着变化；当红线和绿线均已移动到位后，此时显示的缺口值表达对的的实际缺口值。
图8.2 缺口人工定位操作示意图
8.4 退出
查询完毕，在图8.1中，按关闭缺口查询界面，退出缺口查询。
九 缺口和全景动态图像即时查看
9.1 进入
按系统图标或快捷键F5，跳出“请选择操作内容”，如图9.1；在图9.1中选中“实时查看缺口和全景动态图像”，再按，跳出“请选择设备组”，如图9.2；在图9.2中选中要查看的设备组，按，即进入“实时图像查看”界面，如图9.3。在图9.3中看到的是缺口和全景即时的动态图像。
图9.1 选择动态图像类型
图9.2 选择设备组
图9.3 缺口和全景即时图像查看
- 14 -
9.2 操作
9.2.1 视频调整
在图9.3中，按，即可根据需要调整图像效果，如图9.4；调整结束，在图9.4中按，保存调整结果，如不要保存，按。
图9.4 图像视频调整
9.2.2 图像最大化
当需要仔细观测某一动态图像时，可以在图9.3中，双击相应图像，即可把相应图像最大化。
9.3 退出
图像查看完毕，在图9.3中，按右上角图案关闭缺口查询界面，退出缺口查询。
特别注意：图像查看完毕，必须立即退出，否则系统不能继续采集和解决图像。
十 全景动态图像回放
10.1 回放方式
系统提供两种全景图像回放方式：本地回放和播放器回放。
本地回放重要由系统操作人员进行现场回放，用于简朴地查看全景图像，进行初步分析和确认全景状态；播放器回放，一般将全景视频图像复制到其他计算机，通过功能强大的播放器，对全景图像进行细致的分析和追溯。
10.2 本地回放
用户可以通过按系统图标或快捷键F5启动，弹出“请选择操作内容”对话框，如图10.2.1所示。
在图10.2.1中选择“全景动态图像回放”， 按，弹出“选择要回放的全景动态图像”，如图10.2.2所示。
在图10.2.2中选择要回放的时间段（1小时为一段），按，即可启动全景图像的回放。
图10.2.1 选择操作内容
图10.2.2 全景图像时间段选择
10.3 播放器回放
10.3.1 进入
用户可以通过按系统图标或快捷键F5启动，弹出“请选择操作内容”对话框，如图10.2.1所示；在图10.2.1中选择“运营视频播放器”， 按，弹出视频播放器，如图10.3.1所示。
图10.3.1 视频播放器
10.3.2 操作
在图10.3.1中，按菜单【文献(F)】→【打开(O)… Ctrl+O】，弹出“打开”对话框，如图10.3.2所示；在图10.3.2中选择要播放的文献（一般以）.264文后缀），按，播放器开始播放选择的视频文献，如图10.3.21所示。
图10.3.21 视频播放示意图
10.3.3 退出
如要结束播放，按菜单【文献(F)】→【退出(X)】，关闭播放器。
十一 系统状态查看
本系统处在实时运营状态，用户需要定期了解系统的运营状态；通过以下操作，用户可以方便地了解系统的总体运营状况。
11.1 告警状态查看
11.1.1 通过主界面查看
在图3.02中，注意设备图标的颜色，其中，
表达系统正常。
表达设备处在预警状态。
.表达设备处在告警状态。
11.1.2 通过当前告警状态查看
用户通过按系统图标，启动系统当前告警状态查看，如图11.1.2所示。
在图11.1.2中，系统告警状态以文字描述。
图11.1.2 当前系统告警状态查看
11.2 阻力采集状态的查看
11.2.1 阻力数据的采集和记录说明
转辙机每扳动一次，系统将记录一次阻力变化曲线，表现为以时间为横轴、阻力（N）为纵轴的曲线。曲线的查看、查询，以设备和时间（日期、时间）进行。从阻力曲线可以分析转辙机工作是否出现异常。
11.2.2. 查看方法
在如下主界面图11.2.2中，其中最下方的长条为状态栏；状态栏右边的长方形格子显示阻力采集状态。在图中“阻力采集状态”格内的文字，如在“查询通信地址：x…”、“通信地址：x 无新数据”、“采集到数据”等之间变化，表达系统正常；如文字长时间无变化，则表达系统部分失效。
图11.2.2 系统状态查看示意图
12.3 缺口图像采集状态查看
12.3.1 缺口图像采集和记录说明
系统缺口图像采集分以下两种情况：
12.3.1.1 周期循环采集
周期循环采集静态图像（一般1小时一次），根据采集到的图像数据，辨认、计算缺口偏移数据，检测缺口是否异常，并形成记录。
12.3.1.2 扳动即时采集
当转辙机扳动时，启动采集缺口动态图像，时间连续到“缺口图像启动周期”结束，形成记录；然后采集缺口静态图像，辨认、计算缺口偏移数据，检测缺口是否异常，形成记录。
12.3.2 查看方法
在图11.2.2中，其中最下面的长条为状态栏；状态栏的中间格显示缺口采集状态。在图中“缺口采集状态”格内的文字，如在“采集设备xxx的缺口图像，请等待…”、“采集设备xxx缺口图像成功”、“缺口图像采集暂停，请等待…”等之间变化，表达系统正常；如文字不变化，则表达系统部分失效。
十二 告警记录查看
12.1 进入
按系统图标启动告警记录查询，如图12.1所示。
图12.1 告警记录查看
12.2 操作
在图12.1中，可以分别选择设备或日期查询告警记录，或同时选择两者进行查询。
如要删除记录，在图12.1中，按，跳出“删除记录选项”窗体，如图12.2；在图12.2中选择删除内容，按，即可删除选定范围的记录。
图12.2 选择删除选项
删除的记录无法恢复，所以“删除”操作要慎重。
12.3 退出
查询完毕，在图12.1中，按关闭缺口查询界面，退出告警记录查询。
十三 维护说明
13.1 缺口红外摄像头
微型摄像头
系统通过微型红外摄像头（安装在转辙机内，如图13.01所示），采集缺口区域的图像（如图13.02所示），根据图像得到缺口相关数据。
因此，缺口部位保持清楚对于系统的正常运营非常重要。
图13.01 摄像头安装示意图
图13.02 缺口图像示意图
13.2 缺口图像的检查
当系统产生缺口预警或告警时，先检查缺口图像是否正常。按系统图标启动缺口图像的查看，如图13.21所示。
表达杆中间黑白线
缺口中间白线
图13.21 缺口图像查询
在图13.21中，缺口中间白线和表达杆中间黑线，是系统安装时人为加进去的，为系统的自动辨认和缺口值计算提供参考。当缺口中间白线和表达杆中间黑线在一条线上时，为抱负状态，缺口没有偏移。
保持缺口中间白线和表达杆中间黑线的清楚，对系统的自动辨认至关重要。当发现缺口中间白线或表达杆中间黑线不清楚时，也许在线上附了一些油渍，需要打开转辙机，用干净的抹布抹去油渍。
13.3 摄像头的检查和调整
在图13.21中，发现缺口中间白线或表达杆中间黑线向一边严重倾斜，表达摄像头位置已偏移，需要打开转辙机，调整摄像头到对的的位置。
13.4 维护记录
对每次的维护操作进行记录，记录格式建议如表13.41（表中内容为例子）所示。
表13.41 维护记录明细表
日期和时间
维护因素
操作内容
维护人员
备注
……
……
……
……
……
2023-11-3 15:00
缺口表达线模糊
打开转辙机，用抹布清理缺口区域
XXX
2023-11-7 10:00
缺口图像倾斜
打开转辙机，调整摄像头位置
YYY
……
……
……
……
十四 图例速查
图2.4 缺口图像示意图，P5（本手册第5页，以下同）
图2.5 阻力曲线示意图，P6
图2.6 全景动态图像示意图，P7
图3.1 主界面元素示意图，P9
图3.02 设备告警示意图，P10
图4.1 设备管理，P12
图5.1 系统参数设立界面示意图，P14
图6.1 用户管理界面，P15
图6.11 修改密码界面，P16
图7.1 阻力查询示意图，P17
图8.1 缺口查询示意图，P19
图8.2 缺口人工定位操作示意图，P20
图9.1 选择动态图像类型，P21
图9.2 选择设备组，P21
图9.3 缺口和全景即时图像查看，P22
图9.4 图像视频调整，P23
图10.2.1 选择操作内容，P24
图10.2.2 全景图像时间段选择，P25
图10.3.1 视频播放器，P25
图10.3.21 视频播放示意图，P26
图11.1.2 当前系统告警状态查看，P27
图11.2.2 系统状态查看示意图，P28
图12.1 告警记录查看，P30
图12.2 选择删除选项，P31
图13.01 摄像头安装示意图，P32
图13.02 缺口图像示意图，P32
图13.21 缺口图像查询，P33
