第一章 绪论
联想集团于1984年在中国北京成立,是一家全球领先的PC企业,由原联想集团和原IBM个人电脑事业部组合而成。联想从1997年以来蝉联中国国内市场销量第一。截至2010/11财年第三季度,联想连续9个季度在全球前四大电脑厂商中保持最快增速,连续第11个季度获得超过市场平均的增长,全球市场份额、出货量、营业额及税前利润均创历史新高(14%,1300万台,84亿美元,1.92亿美元)。
联想集团全球总部位于中国北京和美国罗利,制造和物流基地主要设在中国、墨西哥、美国、印度、马来西亚、日本和澳大利亚等地。在全球范围内,联想制定并执行了“双拳战略”,即:一方面保卫好中国业务和全球企业客户业务;另一方面向移动互联市场、高速增长的新兴市场和全球交易型业务市场发起猛烈的进攻。借助有效的业务模式、简单高效的成本结构、领先的创新能力等优势,联想全球业务不断取得进展。

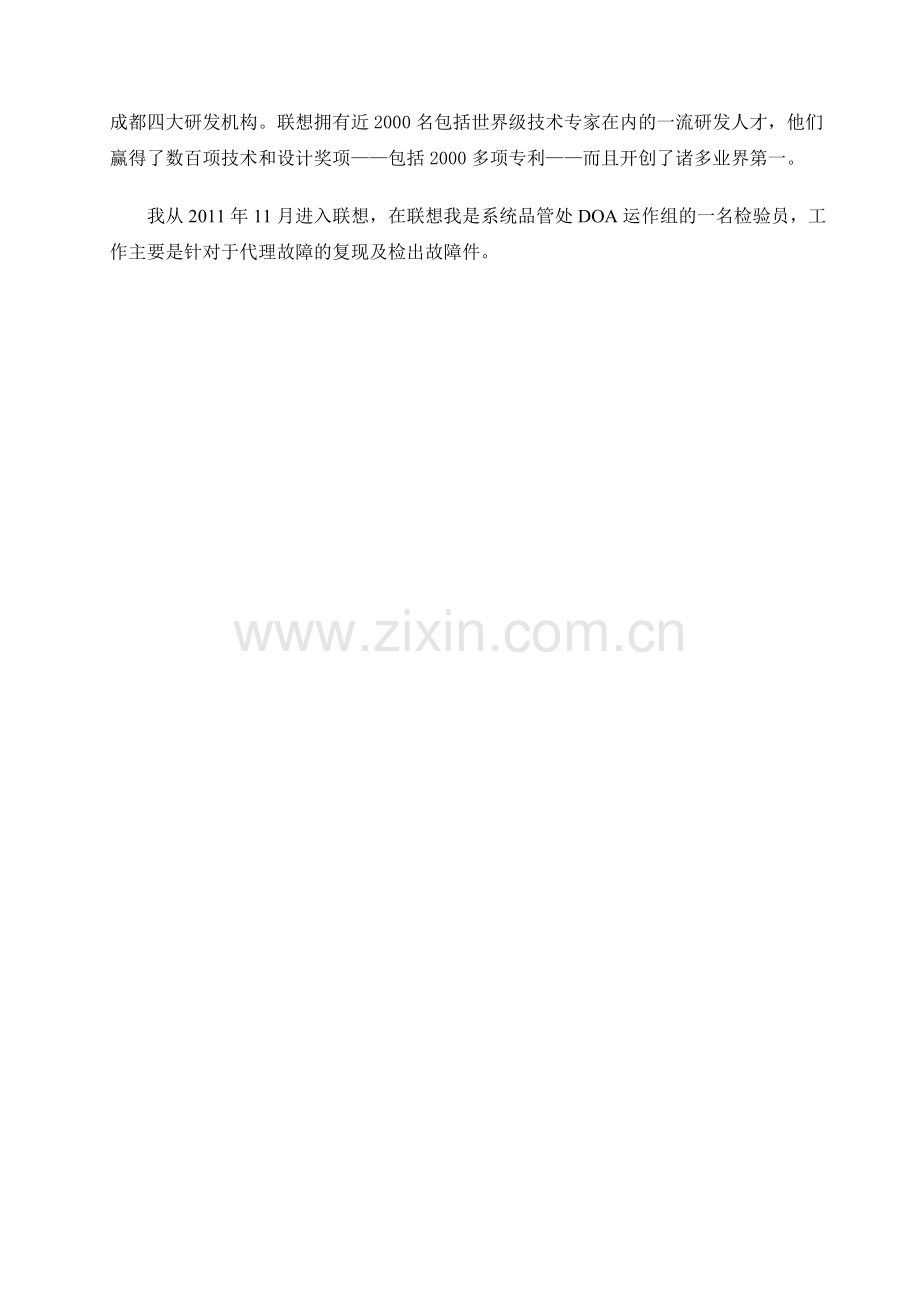

联想是一间极富创新性的高科技公司,秉承自主创新与追求卓越的传统,联想持续不断在用户关键应用领域进行技术研发投入。联想建立了以中国北京、日本大和和美国罗利三大研发基地为支点的全球研发架构,在中国大陆,联想还拥有北京、深圳、上海和成都四大研发机构。联想拥有近2000名包括世界级技术专家在内的一流研发人才,他们赢得了数百项技术和设计奖项——包括2000多项专利——而且开创了诸多业界第一。
我从2011年11月进入联想,在联想我是系统品管处DOA运作组的一名检验员,工作主要是针对于代理故障的复现及检出故障件。
第二章 测试环境
在平时测试时,主板对其环境有一定要求大体有以下几项:
1、测试场地无振动、场地采光充足;环境温度:室温(10℃-35℃);测试人员不须带防静电手环。
2、硬件环境测试所需的配此电源的联想台式电脑机型。故障分析使用的设备:示波器、数字万用表、电源负载板、电烙铁、吸枪等。
3、测试软件 无
第三章 检测操作流程
§3-1操作流程
当一批故障主板返回进行检测时,首先检查主板外观发现异常后,根据外观判定不良位置。无异常进行下一步测试各关键电压对地电阻,如3.3V对地短路分析造成电压对地的原因。原因大致有三个,一是插槽中有金属屑造成短路,二是主板供电电路坏了,可能是回路中有电容器被击穿(短路)或损坏了。 三是南桥损坏。测量无异常后,下一步关机测量各RST,RST异常分析造成RST异常的原因。原因一阻值三相不平衡,导致整流桥故障。原因二找到变频器内部直流电源的P端和N端,将万用表调到电阻X10档,用红表棒接P端时,电阻无穷大,可以断定整流桥故障或起动电阻出现故障,从而导致了RST异常。无异常,进行下一步开机测量各CLK,CLK异常分析造成的原因。原因大致有三个,一是CLK产生电路:目前都有专属的CLOCK GENERATOR,嘘追踪相关电路及元件,二是CLK同步电路:大都和相关的RESET信号被整合至CHIPSET,再由CHIPSET OUTPUT,三是CLK缓冲器:缓冲IC故障或其CONTROLLOR PIN。CLK无异常进行下一步测量各个总线对地二极体值,如测量二极体值有明显差异分析造成原因。原因一表笔反接,因为即使表笔反接也会影响测量值,所以规定了数字表红笔接地,等于加负电压测量二极体值,原因二12V短路上管击穿。测量值无明显差异后,这台机子就可以流下去了进行拆散了。
§3-2检测操作流程图
第四章 故障的描述录入
在检测中由于故障的多元化导致口述的繁琐和复杂,所以在检测中的每个故障都要有笔记和电脑录入故障信息以便以后的使用,下面是录入故障描述规范的表格和简单操作。
1、故障原因按照“描述规范”进行描述,具体描述如下表:
序号
现象
描述规范
1
声卡芯片故障
声卡不良
2
网卡芯片故障
网卡不良
3
南桥芯片故障
南桥不良
4
北桥芯片故障
北桥不良
5
IO芯片故障
IO不良
6
BIOS芯片引起故障,包括BIOS资料损坏或丢失
BIOS不良
7
时钟芯片故障
时钟芯片不良
8
其它芯片故障
其它IC不良/注明IC位置
9
电阻、电容、三极管、MOS管、二极管、电感、等小元件引起的故障
小元件不良/注明元件位置
10
各外部设备接口损坏导致的故障。比如网卡接口、音频接口、VGA接口、串口、并口、PS/2接口等。
接口不良/注明接口名称
11
焊接问题导致的故障
焊接问题/注明XX焊接不良
12
插槽插座故障
插槽插座不良/注明插槽或插座名称
2、在按照以上方法寻找到不良参数时,根据电路图,确定所涉及的元件,再通过排除法确定出现故障概率最大的元件。然后将故障原因和判断方法记录在装箱单上,以备录入系统时使用。
第五章 常见故障的解决方法及分析思路总结
在日常的检测故障中会记录一些常见的故障及解决方法和分析思路,经过总结故障主要为外观故障 电性能故障 功能故障等几个方面。
§5-1 外观故障
1.观察PCB板上的线路有无断线和连锡的地方。
2.观察各个元器件有无烧伤的痕迹和异味。
3.观察PCI、PCIE、DDR等插槽有无异物或是跪针现象。
§5-2 电性能故障
§5-2-1 加不上电故障
5-2-1-1未插220V电源
1.测量电池有无3.3V电压(2.8V-3.3V为正常)。
2.检查CMOS跳线是否跳错,测量CMOS跳线有无3V电压。具体根据电路图和具体要求,一般应该跳在1-2脚
3.测量主板上的5VSB、5V、3.3V、3.3VSB、12V对地二极体值是否短路。ATX各PIN脚定义如下图所示。
5-2-1-2插220V电源
1.测量主板是否有3.3VSB电压。一般情况下主板上会有3VSB的转换电路,按照电路图上的点进行测量即可。
2. 测量PW+针脚是否有5V电压。联想PW+位置如下图所示。
3. 测量32.768KHZ晶振是否有正确波形。该晶振在南桥附近,如图中左上角的器件,用示波器测量两针脚,应有32.768KHz的波形。
4.测量是否有开机信号发给IO,一般为PWRBTSW、PWRBT,当按下主机开关键时测量点有电压拉低的动作为OK。如下图中IO的72脚。
5. 测量IO是否发开机信号给南桥。测量IO到南桥的开机信号,当按下主机开关键时测量点有电压拉低的动作为OK。如下图中IO的75脚。
6. 测量南桥是否发出SLP_S3#,如下图中的B24脚,如在芯片上测量不到可以根据该信号在其它页的点进行测量。
7. 测量20PIN电源是否有PS_ON#。
§5-2-2开机无显
5-2-2-1 DEBUG卡“FF”开机无显
1.测量ATX电源插座上的3.3V、+5V、+12V、-12V、3.3VSB、5VSB电压是否正常,对地二极体值是否正常。
2. 检查CPU的工作电压V-CORE是否有输出,V-CORE电压是否与VID信号设置相符。一般测量PWM芯片的相关针脚的电压。
3.检查上管是否有12V电压。一般检查上管的D极,如图右上角所示,具体可参照图纸。
4.测量小4PIN12V是否对地短路。
5-2-2-2检查上管的G极是否有波形
1.检查PWM芯片的工作条件,如FB、PGOOD、VSEN、COMP等信号引脚上的贴片元件是否有不良。(不同主板不同,检测时须参考原理图)
5-2-2-3 内存供电电压是否正常
1.目前DDRII一般测量内存插槽附近的线圈是否有1.8V电压,以及内存数据线的上拉电压0.9V(DDRII--1.8V, DDRIII --1.5V)。
5-2-2-4 时钟芯片工作是否正常
1.首先确认参考时钟14.318MHZ是否正常若异常检测时钟工作电压是否正常,正常后测量时钟芯片上各引脚的时钟频率是否正常。
5-2-2-5 有无PCI RST信号,测量PCI槽的A15脚,看是否有3.3V电压,并且按RST键时是否有拉低的动作(PCI-RST是持续高电平)。
1.南桥工作电压是否正常。
2.南桥时钟是否正常。
5-2-2-6 检查有无CPU RST信号。
1. 检查北桥工作电压和时钟是否正常。
2. 检查I/O、网卡、BIOS等IC的复位信号。
5-2-2-7 检查BIOS是否被选中。
1. 更换BIOS或使用BIOS仿真卡后是否正常。
5-2-2-8检查CPU~北桥之间的数据、地址、控制线线对地二极体值是否异常(在检查时得加上CPU负载)。以K8M890主板为例,要测量32根输入线、32根输出线、8根时钟线和控制线的对地二极体值。
5-2-2-9 检查PCI~南桥之间的数据、地址、控制线线对地二极体值是否异常。以K8M890主板为例,要测量32根AD线、中断信号线、控制信号线等的对地二极体值。
5-2-2-10 检查南桥~北桥之间的数据、地址、控制线线对地二极体值是否异常。以K8M890为例,需要测量16根VAD(V-link AD线)线和一些控制线的对地二极体值。
5-2-2-11 检查内存~北桥/CPU之间的数据、地址、控制线线对地二极体值是否异常。
§5-2-3 不读内存开机无显(常见故障代码:C1、C3、C5、C6、B0、A7、A8、AF、D1、D3、DE、D4、D8、D9等)
1.目测DIMM槽内有无跪针、氧化等现象。
2. 确认是否BIOS不良。
3. 测量内存的工作电压是否正确。
4. 测量内存的VTT电压是否正确。
5.测量内存的VREF电压是否正确。
6.测量内存的时钟是否正确。
7.测量CAS#和RAS#是否正常。
8.测量内存的数据、地址、控制线线对地二极体值是否异常。
§5-2-4 PCI-E无显
1. 检查PCI-E~北桥之间的数据、地址、控制线线对地二极体值是否异常。以K8M890主板为例,要测量32根发送和32根接收线的对地二极体值。
2.测量是否有时钟和复位信号。(同时测试电压是否正常:+12V,3.3V,3VSB-3.3V)。
§5-3功能故障
§5-3-1声卡故障
1.检查芯片供电是否正常。一般声卡芯片有DVDD和AVDD两个电压,根据不同芯片的针脚定义测量其供电电压是否正常。(注:AC97声卡电压为5V;HD声卡为5V/3.3V)
2.测量芯片时钟是否正常。(AC97声卡24.576和12.288M;HD声卡只有24)。
3.检查声卡芯片复位是否正常。
4.测量输入输出脚对地二极体值是否异常。(首先确认输出PIN 35.36.39.41)
§5-3-2 网卡故障
1.检查网卡芯片供电电压是否正常。(.3.3V)
2.检查网卡时钟是否正常。(25M)
3.检查网卡复位是否正常。
4.测量数据脚对地二极体值是否正确。
§5-3-3 IDE故障
1.测量各数据脚对地二极体值是否正确。(IDERST是否为高电平)
§5-3-4 PCI故障
1. 测量PCI 数据、地址、控制线线对地二极体值是否正确。
2. 测量PCIRST是否为高电平;
3. 测量PCI时钟是否为33.33MHZ;
4. 测量PCI各地电压:+12V,-12V,5V,3.3V,3VSB.
§5-3-5 SATA故障
1. 测量有无SATA时钟。
2. 测量数据脚对地二极体值是否正确。
§5-3-6 PS/2接口故障
4-3-6 测量工作电压是否正确。
1.根据电路图进行分析。
2.测量KBDATA、KBCLK、MSDATA、MSCLK对地二极体值是否正确。以K8M890主板为例按下图进行测量,其它主板具体按照电路图进行测量。
3.测量KBRST#和SERIRQ#48MHZ的工作时钟是否正常。
§5-3-7 USB接口故障
1. 测量USB供电是否正常。
2. 测量数据脚对地二极体值是否正确。一般测量后置USB接口后面的两个电感的8个PIN脚或前置USB插针对地二极体值,值偏差不超过5为正常。
第六章 主要接口及芯片引脚
§6-1 基本定义
PCI插槽是基于PCI局部总线(Peripheral Component Interconnection,周边元件扩展接口)的扩展插槽,其颜色一般为乳白色,位于主板上AGP插槽的下方,ISA插槽的上方。其位宽为32位或64位,工作频率为33MHz,最大数据传输率为133MB/sec(32位)和266MB/sec(64位)。可插接显卡、声卡、网卡、内置Modem、内置ADSL Modem、USB2.0卡、IEEE1394卡、IDE接口卡、RAID卡、电视卡、视频采集卡以及其它种类繁多的扩展卡。PCI插槽是主板的主要扩展插槽,通过插接不同的扩展卡可以获得目前电脑能实现的几乎所有功能,是名副其实的“万用”扩展插槽。
DIMM(Dual Inline Memory Module,双列直插内存模块)与SIMM相当类似,不同的只是DIMM的金手指两端不像SIMM那样是互通的,它们各自独立传输信号,因此可以满足更多数据信号的传送需要。卡口数量的不同,是二者最为明显的区别。DDR2 DIMM为240pin DIMM结构,金手指每面有120Pin,与DDR DIMM一样金手指上也只有一个卡口,但是卡口的位置与DDR DIMM稍微有一些不同,因此DDR内存是插不进DDR2 DIMM的,同理DDR2内存也是插不进DDR DIMM的,因此在一些同时具有DDR DIMM和DDR2 DIMM的主板上,不会出现将内存插错插槽的问题。
PCI Express由英特尔和很多其它合作伙伴联合开发的,意图在今年年底以前取代传统的AGP和PCI总线,成为市场主流。除了名称里都有PCI的字样外,PCI Express和它的前辈PCI总线并没有多少相同之处。PCI总线采用带宽和频率都有限的并行协议,而PCI Express采用的是可升级的串行模式。
§6-2主要插槽引脚
在日常的检测中接触最多的就是PCI、 DIMM(DDRII)、 PCI-E X16插槽下面是各插槽引脚定义表格。
PCI、 DIMM(DDRII)、 PCI-E X16插槽定义表格:
引 脚
信 号
解 释 说 明
A20、A22、A23、A25、A28、A29、A31、A32、A44、A46、A47、A49、A54、A55、A57、A58;
B20、B21、B23、B24、B27、B29、B30、B32、B45、B47、B48、B52、B53、B55、B56、B58(共32根)
AD0~AD31
PCI地址数据线(PCI Address/Data)
A52;B33、B44、B26
C/BE 3:0
指令/字节允许信号Command/Byte Enable)
A34
FRAME#
帧信号(Frame)
B35
IRDY#
初始就绪信号(Initiator Ready)
A43
PAR
奇偶校验信号Parity
B39
PLOCK#
封锁(总线)信号LOCK
A36
TRDY#
目标就绪信号Target Ready
B37
DEVSEL#
设备选择信号Device Select
B42
SERR#
系统出错信号System Error
A38
STOP#
中止信号STOP
PHOLD
PCI请求信号PCI Hold
PHLDA
PCI响应信号PCI Hold Acknowledge
WSC
写完信号Write Snoop Complete
B18
PREQ 4:0
PCI总线请求信号 PCI Bus Request
A17
PGNT 4:0
PCI总线响应信号PCI Grant
A6、A7、B7、B8
PIRQ#A-G
PCI设备中断请求信号
B16
PCLK 0:4
PCI总线时钟
A60
REQ64#
64位总线请求信号
B60
ACK64#
64位总线应答信号
B40
PERR#
PCI设备出错信号
A15
PCI RST#
PCI复位信号
A2、B1
12V、-12V
电源正负12V PIN
B5、B6、B19、B59、B61、B62、A3、A4、A5、A8、A10、A16、A59、A61、A62
+5V
电源5V PIN
B25、B31、B36、B41、B43、B54、A21、A27、A33、A39、A45、A53
3.3V
电源3.3VPIN
B2、B3、B12、B13、B15、B17、B22、B28、B34、B38、B48、B49、B57、A1、A12、A13、A18、A24、A30、A35、A37、A42、A48、A56
GND
电源地PIN
1. PCI插槽引脚定义
2. DIMM(DDRII)插槽引脚定义
引 脚
信 号
解 释 说 明
51、56、72、75、78、191、194、181、175、170、53、
59、64、197、69、172、187、184、178、189、67
VDD/VDDQ
DDR2一般为1.8V为标准,范围为1.7V-1.9V。正常测量为MAX/MINM值是否此范围内。
1
VREF
VREF是指输入给内存的参考电平,一般为VDD/2;DDR2一般为0.9V为标准,范围为0.83V-0.97V。正常测量为MAX/MINM值是否此范围内。
120
SCL
时钟信号
188、180、182、183、58、60、61、62、177、179、70、50、176、196、173、174
A0~A15
AI是指地址信号的捕捉,此信号为高低均有效,即可以高低电平均可以进行操作。
52、171
CKE0 CKE1
CKE是时钟始能信号, 它是高有效:
73
WE
WE#是写使能信号,有效为写,无效为读。
通过芯片可写状态的控制来达到读/写目的。
74
CAS
CAS#是列地址选通脉冲 ,使列处于活动状态(Active) ,虽然之前要片选和 L-Bank 定址, 但它与列有效可以同时进行。
192
RAS
RAS#是行地址选通脉冲 ,使行处于活动状态(Active) ,虽然之前要进行片选和 L-Bank 定址, 但它与行有效可以同时进行。
6、7、15、16、27、28、36、37、83、84、92、93、104、105、113、114、45、46、125、126、134、135、146、147、155、156、202、203、211、212、223、224、232、233、164、165、
DQS
DQS 的功能主要用来在一个时钟周期内准确的区分出每个传输周期,便于接收方准确接收数据.
3、4、9、10、122、 123、128、129、12、13、21、22、131、132、140、141、24、25、30、31、143、144、149、150、33、34、39、40、152、153、158、159、80、81、86、87、199、200、205、206、89、90、95、96、208、209、214、215、98、99、107、108、217、218、226、227、110、111、116、117、229、230、235、236
DQ
写数据操作,与DQS一起输入(中间对 齐,确保写入的数据被可靠存储)。以 DQS 的高/低电平期中部为数据周期分割点,而不是上/下沿,但数据的接收触发仍为DQS 的上/下沿。
涉及参数为MAX/MIN、、GLITHCH、TS/TH。
读数据操作,与DQS一起输入(边沿对齐,确保数据被可靠读取)。以 DQS 的高/低电平期中部为数据周期分割点,而不是上/下沿,但数据的接收触发仍为DQS 的上/下沿。
涉及参数为MAX/MIN、GLITHCH、TDQSQ。
77、195
ODT
ODT:终端电阻终结器,加于DDRII 数据信号,以提高系统信号完整性;终端阻值Rtt是输入信号到VDDQVSSQ两端的上拉和下拉阻值的等效值,系统可以按照需要打开或关闭ODT。写操作时模组为接收终端,读操作时系统控制器为接收终端。
2、5、8、11、14、17、20、23、26、29、32、35、38、41、44、47、50、65、66、79、82、85、88、91、94、97、100、101、103、106、109、112、115、118、121、124、127、130、133、136、139、142、145、148、151、154、157、160、163、166、169、198、201、204、207、210、213、216、219、222、225、228、230、233、236、239、240
GND
VSS是指输入给内存的地线电源,主要是考量输入端的电源噪声,以及与连接地线有关,如示波器地线等。地线均0V为标准,范围为正负0.12V,正常测量为MAX/MINM值是否此范围内。
76、193、
cS1、cS0
CS#是片选信号:它永远是低有效,对于多物理Bank系统,提供物理Bank选通信号,置高时所有命令被屏蔽。物理Bank, P-Bank,也称Rank,其实就是一组内存芯片的集合,这个集合的容量不限,但这个集的总位宽与 CPU 数据位宽64相符。
238
VCCSPD
3.3V 供SPD 使用
3. PCI-E X16引脚定义表
A2、A3、B1、B2、B3、
+12V
PCI-E设备转换电源
B10
3.3AUX
辅助电源
A9、A10、B8,
3.3V
电源
B5
SMCLK
时钟
B6
SDATA
系统数据
A11
PWGD
复位信号(同PCIRST)
B11
WAKE#
唤醒信号
B14、B15、B19、B20、B23、B24、B27、B28、B33、B34、B37、B38、B41、B42、B45、B46、B50、B51、B54、B55、B58、B59、B62、B63、B66、B67、B70、B71、B74、B75、B78、B79、
TXP TXN
传输差分信号(Transmit)
A16、A17、A21、A22、A25、A26、A29、A30、A35、A36、A39、A40、A43、A44、S47、A48、A52、A53、A56、A57、A60、A61、A64、A65、A68、A69、A72、A73、A76、A77、A80、A81
RXP RXN
接收差分信号(Receive)
A13、A14、
REFCLK+/—
CLK是指PCI-E显卡工作的参考周期参数,是PCIE设备工作最重要的参数,所有地址和控制输入信号在CK上升沿(CK#下降沿)被采样,输出则参照CK和 CK#交叉点。
如果PCIE设备时钟信号不正常造成主板不能正常工作的现象 。
B17、B31、B48、B81
PRSNT#
prsnt信号是控制信号,用于两个目的:以满足设备的要求,可能作时钟信号,也可以做数据传输。
B4、B7、B13、B16、B18、B21、B22、B25、B26、B29、B32、B35、B36、B39、B40、B43、B44、B47、B49、B52、B53、B56、B57、B60、B61、B64、B65、B68、B69、B72、B73、B76、B77、B80、A4、A12、A15、A18、A20、B23、B24、B27、B28、A31、A34、A37、A38、A41、A42、A45、A46、A49、A51、A54、A55、A58、A59、A62、A63、A66、A67、A70、A71、A74、A75、A78、A79、A82
GND
电源地线
结论
怀着激动却又紧张的心情踏进实习单位的那天起,我已经在岗位上实习了四个月了。在这短暂的两周时间中,我开始熟悉工作环境、工作流程,同时也体会着工作者的责任与辛酸。
在这难忘的四个月里,在单位领导们的关心和照顾下,在师傅们的关怀和帮助下,自己的思想、工作、学习等各方面都取得了长足进步,个人综合素质也得到了一定的提高,现将本人这四个月来的工作情况作简要总结。
第一天去上班,心里不可避免的有些疑惑:不知师傅们怎么样,应该怎么去做呀,要去干些什么呢等等吧!踏进办公室,只见几个陌生的脸孔。我微笑着和他们打招呼。从那天起,我养成了一个习惯,每天早上见到他们都要微笑的说声:“师傅们早”,那是我心底真诚的问候。我总觉得,经常有一些细微的东西容易被我们忽略,比如轻轻的一声问候,但它却表达了对同事对朋友的尊重关心,也让他人感觉到被重视与关心。仅仅几天的时间,我就和师傅们打成一片,很好的跟他们交流沟通学习。他们把我当朋友也愿意指导我,愿意分配给我任务。在工作中,真正学到了教科书上所没有或真正用到了课本上的知识,巩固了旧知识,掌握了新知识,这才真正体现了知识的真正价值,学以致用。此外呢,王师傅还带我去巡视下设的几个车间,使我对工作环境有了更深的了解。在师傅的细心的指导下,有些平常在书本上仅仅是获得感性的认识在这里真正的实践了,才算是真正的掌握了,也让我认识到了自己的不足,告诫自己,不管做什么,切记眼高手低,要善于钻研。通过这段时间的实习,我熟练并实践了一些基本的电脑操作知识,如网络知识、操作系统知识及电脑的各硬件检测等,更重要的是,我学会了如何与他人相处。在实习的过程中,我发现平时学习的知识与实践环节所用到的有一定的差距,往往你掌握甚至自认为熟练的技术在实践环节中往往出问题,书本上的知识只提供方法的借鉴,实践中自己必须摸索出适合具体工作的方法,这一切都离不开钻研精神与勤学好问的精神。在人与人相处的过程中我收获更大,首先要谦虚谨慎,不能自以为是,认为自己懂得很多,而仅仅埋头苦干,不向他人请教,工作不但是实践与应用的过程,同时也是学习的过程,我们必须加强与他人的沟通学习,以便获得与他人的交流,获得彼此的信任。其次,要努力形成良好的工作氛围,毕竟融洽的工作氛围有利于提高工作效率。师傅们一丝不苟的工作作风和忘我的奉献精神深深打动和影响着我,使我终身收益。他们不仅为我营造了宽松的实习环境,传授给我工作经验,指引我进入工作环境,而且教导我务实上进,为人正直。在这段时间的实习过程中,我的每一步成长都凝聚着师傅的心血。在此,谨向师傅们致以万分诚挚的感激和深深的敬意。
