“一通三防”设施标准及图册 2
第一节 风 门 2
第二节 调节风窗 4
第三节 风 桥 6
第四节 密 闭 7
第五节 栅 栏 10
第六节 临时板闭 12
第七节 巷道喷雾 13
第八节 通风设施说明牌 14
第九章 通风设施图册 15

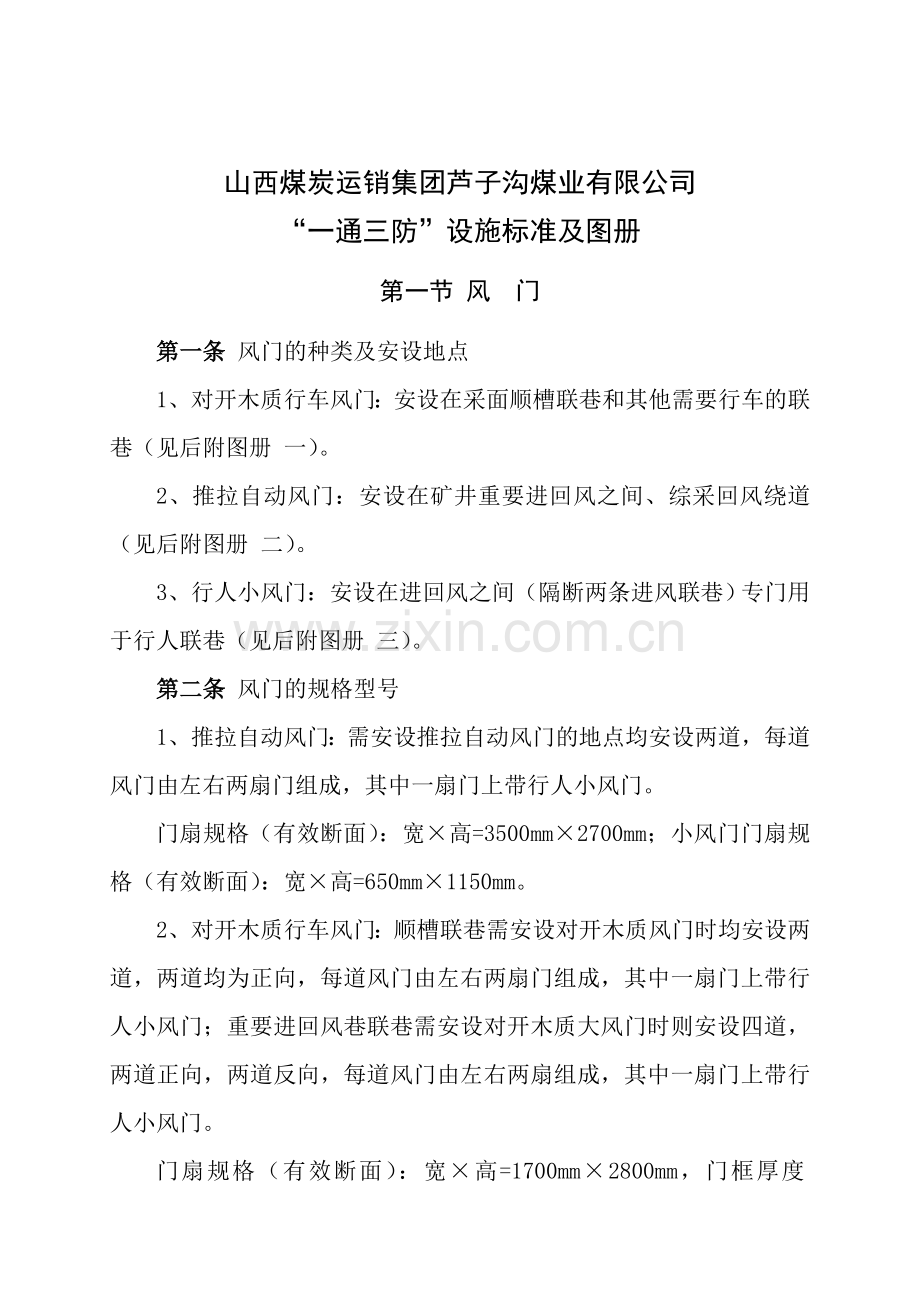

山西煤炭运销集团芦子沟煤业有限公司
“一通三防”设施标准及图册
第一节 风 门
第一条 风门的种类及安设地点
1、对开木质行车风门：安设在采面顺槽联巷和其他需要行车的联巷（见后附图册 一）。
2、推拉自动风门：安设在矿井重要进回风之间、综采回风绕道（见后附图册 二）。
3、行人小风门：安设在进回风之间（隔断两条进风联巷）专门用于行人联巷（见后附图册 三）。
第二条 风门的规格型号
1、推拉自动风门：需安设推拉自动风门的地点均安设两道，每道风门由左右两扇门组成，其中一扇门上带行人小风门。
门扇规格（有效断面）：宽×高=3500mm×2700mm；小风门门扇规格（有效断面）：宽×高=650mm×1150mm。
2、对开木质行车风门：顺槽联巷需安设对开木质风门时均安设两道，两道均为正向，每道风门由左右两扇门组成，其中一扇门上带行人小风门；重要进回风巷联巷需安设对开木质大风门时则安设四道，两道正向，两道反向，每道风门由左右两扇组成，其中一扇门上带行人小风门。
门扇规格（有效断面）：宽×高=1700mm×2800mm，门框厚度200mm；小风门规格（有效断面）：宽×高=650mm×1150mm。
3、行人小风门：需安设行人小风门的地点每道闭墙上均安设两道行人小风门，一道正向，一道反向。
行人木质小风门 ：安设在顺槽之间需要人员通过的联巷。门扇规格（有效断面）：宽×高=650mm×1150mm，门框厚度100mm。
第三条 风门的施工规定
1、施工大风门的地点要保证风门间距不小于10米。
2、风门上均应安装闭锁装置。对开木质风门须安设机械闭锁装置，保证两道风门不能同时打开。
3、自动风门上必须安设风门开停传感器，地面监控中心能监视风门开关状态。
4、对开风门每个门扇要设统一挂钩，打开后防止风门自动关闭。
5、风门墙垛用砖混砌筑，风门墙体厚度不小于0.5m。
6、墙垛周边应掏槽，见硬底硬帮与煤岩接实，掏槽规定同永久密闭相同。
7、风门水沟处应设反水池或挡风板，通车风门要设底坎；管线必须设套管，管线孔要黄泥封堵严实。
8、风门墙垛砌好后，墙两边均应用细灰砂浆满抹，保证墙面平整（每平方米凸凹不超过10mm），无裂缝、重缝和空缝，并抹有不少于0.1m的裙边，严密不漏风。水泥砂浆凝固后，方可安设门扇。
9、门框应包边沿口，有衬垫，四周接触严密，门扇平整不漏风，门框与门扇不歪扭，保证能自动关闭。
10、风门施工完毕后必须将风门刷漆，墙垛刷白。
第四条 风门的维护管理
1、统一设施台帐中风门的“编号”：用FM-1代表一号风门；标记字母和数字大小相同，规格为：高×宽=300mm×120mm。
2、风门前后5m内巷道支护完好，无片帮、冒顶等现象，无杂物、积水和淤泥。风门之间无杂物、积水和淤泥，不能堆放材料、设备。
3、不使用的风门必须摘掉，不再使用的墙垛也应及时拆除。
4、进入采掘工作面和井下重要辅运大巷的风门要实现自动化，否则必须安排专人看管。
5、通过行车风门进入总回风巷作业时，必须安排专人看管行车风门。
6、人员或车辆通过风门时，必须保证两道风门不能同时打开，风门打开后要及时关闭。
7、通风队要每班检查风门的完好状态，发现风门存在隐患的要及时进行维修或更换。
第二节 调节风窗
第一条 调节风窗的种类及安设地点
1、大风窗：采面顺槽回风靠总回风口3-5米处、重要各回风系统靠近回风末端3-5米处。
2、中档风窗：主辅回撤通道、变电所、水仓等。
3、小风窗：顺槽联巷及重要进回风联巷。
第二条 调节风窗的规格型号
1、大风窗：长×高×厚=2023mm×2023mm×100mm。(见后附图册 四)
2、中档风窗：长×高×厚=500mm×700mm×100mm。(见后附图册 五)
3、小风窗：长×高×厚=300mm×400mm×100mm。(见后附图册 六)
第三条 调节风窗的施工规定
1、调节风窗安设在砖闭中间，距顶板0.4m位置。
2、安设调节风窗的墙体按照挡风墙施工规定进行施工，可以不刷白。
3、调节风窗要上齐调节木板，调节木板推拉灵活，便于调节，每块木板宽15cm，调节口大小由通风队根据风量规定进行调节。
4、调节风窗的维护管理
（1）统一设施台帐中调节风窗的“编号”：如：FC-11-1代表11号煤层第一个调节风窗； 编号喷在调节窗两侧墙体上中间距巷道底板1.6米高。
（2）调节窗前后5m内支护完好，无片帮、冒顶，无杂物、积水和淤泥等现象。
（3）在各回风系统调节风窗的墙体上安设通风设施说明牌，说明牌应注明：调节风窗编号、地点、砌筑日期、密闭规格、施工负责人、验收单位等。
（4）通风队要定期测定各地点风量，根据计划风量规定调整调节风窗口的大小，调整风量完毕要对调节风窗木板用钢钉固定，保证各地点满足计划风量规定。
第三节 风 桥
第一条 需施工风桥地点：同一平面交叉但风流性质相反的巷道之间。
第二条 风桥的规格型号（见后附图册 七）
第三条 风桥的施工规定
1、风桥侧墙
（1）砖混：墙体厚度不小于0.5m。
（2）直接在巷道煤体构筑风桥：巷道两帮必须加强支护，并砌筑宽度不小于1.2m厚度不小于0.3m的混凝土基础。
2、风桥桥面用混凝土浇灌，每隔0.6m加一根12mm工字钢作为骨架（风桥上假如行车、煤机工字钢间距为0.3m），桥面要平整不漏风（手触感觉不到漏风为准）。
3、风桥通风断面不小于原巷道断面的五分之四，成流线型，坡度不大于30°；风桥两侧斜坡要用混凝土或石子打（填）平，中间用砖混砌筑0.6米宽的行人台阶（安设瓦斯管路的避开瓦斯管路）。
4、假如是放炮挑顶施工风桥，风桥的顶帮必须按照本来的支护规格重新支护并挂网。
5、风桥两端接口应严密，四周见实底实帮，应填实接实。
第四条 风桥的维护管理
1、统一设施台帐中风桥的“编号”：如：FQ-11-1 代表11号煤层一号风桥。
2、风桥前后5m内支护完好，无片帮、冒顶，无杂物、积水和淤泥等现象。
3、通风队要经常检查风桥的完好状态，发现风桥漏风等现象要及时进行解决。
第四节 密 闭
第一条 密闭的种类及砌筑地点
1、挡风墙
（1）临时性挡风墙：砌筑在工作面顺槽联巷之间（见后附图册八）。(2)永久性挡风墙：砌筑在总（重要）进、回风联巷之间或重要辅运大巷与主运大巷之间联巷。（见后附图册九）。
2、防火密闭
（1）一般防火密闭：采面顺槽联巷封闭、工作面推过的联巷、长期不使用的废旧巷道。（见后附图册 十）
（2）一般永久防火密闭：封闭与采空区相通的巷道。（见后附图册 十一）
（3）防水防火密闭：封闭与采空区相通有水流出的巷道。（见后附图册 十二）
第二条 密闭的规格型号
1、防火密闭：
（1）一般防火密闭。密闭规格： 0. 5m砖混+1.0m【充填3/4黄土+1/4高分子充填材料】+0.5m砖混。
（2）永久防火密闭。密闭规格： 0.75m砖混+ 1.5m【充填3/4黄土+1/4高分子充填材料】+0.75m砖混。
（3）防水防火密闭。密 闭规格：1.0m 砖混+0.5m混凝土密闭+3.5m【充填3/4黄土拌白灰（比例7：3）+1/4高分子充填材料】+1.0m砖混。
（4）防爆密闭。密闭规格：0.75m砖混+1.0m混凝土+5m【充填3/4黄土拌白灰（比例7：3）+1/4高分子充填材料】+1.0m混凝土。
2、挡风墙
（1）一般永久挡风墙：规格：0.5m砖混。
（2）临时性挡风墙：规格：靠胶运侧0.37m厚的砖混；其他地点0.37m或0.24m砖混（预留位防火密闭）。
第三条 密闭的施工规定
1、所有密闭施工位置均选择在距联巷口或全风压口4.5米位置，密闭平面要保持与顺槽平行。
2、所有密闭施工选用机砖作为闭墙材料，黄土及高分子充填材料作为充填材料。
3、除临时性挡风墙外，所有密闭周边必须掏槽（砌碹巷道应破碹后掏槽），见硬底硬帮与煤岩接实。掏槽深度：见实煤后帮槽0.3m，底槽0.3m，顶槽0.2m（顶板平整完好刨成麻面）。
4、构筑闭墙时要做到竖缝错开、横缝水平、排列整齐、砂浆饱满、灰缝均匀一致，干砖应浸湿，墙心逐层用砂浆填实。
5、要保证墙面平整，并抹有不小于0.1m的裙边，必须抹面平整（每平方米凸凹不超过5mm）。
6、综采面胶顺每个联巷密闭应设U型反水管；封闭已回采结束的采煤工作面时，要在采空区胶顺密闭上设观测孔、措施孔及反水管，孔口须封堵严密。
7、防火密闭充填高分子充填材料材料标准：先充填灰土，黄土和白灰必须搅拌均匀、干湿度合适，灰土夯实至3/4时，再将剩余的1/4（一般预留高度为0.9米）用高分子材料充填密实。
8、施工混凝土密闭时，密闭四周每隔0.5米打一根锚杆，中间用金属网片和锚杆连形成骨架，金属网片规格：用Ф8mm钢筋，网孔：200mm×200mm；充填混凝土时必须使用振动棒进行震动。
9、所有密闭施工完毕后必须对闭墙外侧刷白。
10、采空区永久防火（防水）密闭前靠巷道口3.5米处设立木质栅栏。
第四条 密闭的维护管理
1、统一设施台帐中防火密闭的“编号”：如：FHB-11101-1 ：代表11号煤层1采区01工作面第一道防火密闭。
2、密闭前后5m内支护完好，无片帮、冒顶，无杂物、积水和淤泥等现象。
3、封闭已回采结束的采煤工作面后，由通风队在防火密闭前设立通风设施说明牌。说明牌应注明：密闭编号、地点、砌筑日期、密闭规格、施工负责人、验收单位等。
4、封闭已回采结束的采煤工作面后，要在安设观测孔的胶顺密闭前设立采空区气体检查牌板，检查内容涉及一氧化碳、二氧化碳、瓦斯、氧气浓度，日期、检查人等，每周检查一次。
5、封闭采区的防火（抗冲击）密闭施工前要将封闭方案报通风管理部审批，施工过程中通风管理部应进行质量抽查，施工完毕由通风管理部组织验收。
6、必须经常检查密闭闭前有害气体，保证氧气和有害气体浓度符合《规程》规定，发现不符规定的及时报告、解决。
第五节 栅 栏
第一条 需设立栅栏的地点规定
1、超过6米的不通风巷道，永久密闭前。
2、临时停风的巷道全风压口处。
3、排放瓦斯时，瓦斯流经区域与其它巷道的联通处。
4、井下中央水仓、采区水仓及临时抽、排水点。
5、井下中央变电所、采区变电所、移变硐室及配电点。
第二条 栅栏的规格（见后附图册 十三）
1、木质栅栏
栅栏条使用长180cm、宽6cm、厚2cm的木板，顶部20cm制成等腰三角形并涂成红色，剩余部分涂成白色。栅栏为折叠式，每1m折叠，横向的最上一根栅栏条位置为距离纵向栅栏条顶端20厘米处，其余的横向纵向栅栏条依次根据两相邻栅栏条的间距为20厘米设立、并保证横向的最底部栅栏条距离地面小于20cm。具体见图册。
2、铁质栅栏：采用高为140cm、宽根据现场规定决定的铁质框架，中间只使用间距为20cm的钢筋纵向焊接。
3．栅栏的加工及安设规定
（1）由通风队加工栅栏条并上漆（下部为白色，上部为红色）。
（2）栅栏中间设立一道行人小门，小门与栅栏用铁钩链接。
（3）栅栏上的行人小门上贴上反光标记。
（4）栅栏安设的具体位置：超过6米的盲巷安设在4米位置处，临时停风地点及采空区防火闭前安设在联巷口4米位置处。
（5）安设栅栏时，永久栅栏必须用立柱固定，临时栅栏两端与巷道两帮必须用8#铁丝或绑扎带进行加固解决，严禁人员强行进入栅栏内。先在联巷中间各施工两道半圆木柱，木柱距帮1.5米；栅栏靠木柱外侧，用扎带与木柱固定；临时停风地点安设的木质栅栏和所有的铁质栅栏不需打木柱。
4、栅栏的维护管理及责任划分
（1）栅栏前后5m内支护完好，无片帮、冒顶，无杂物、积水和淤泥等现象。
（2）统一设施台帐中栅栏的“编号”：用ZL-11101J-1 代表11号煤层1采区01工作面进风顺槽第一个栅栏。
（3）所有栅栏外侧必须挂设“严禁入内”或“瓦斯排放区域严禁入内”警示标记，还需挂设瓦斯检查牌板，每班检查一遍。
（4）井下掘进工作面临时停风巷道的全风压口处，单巷掘进形成的调车硐室、掘进工作面之间联巷间设立的移变硐室等的栅栏设立、管理由掘进队负责。
（5）综采工作面上下顺槽的联巷口处等的栅栏由通风队设立、管理。
（6）井下中央变电所、采区变电所、中央水仓、采区水仓等的栅栏设立、管理由机电队负责。
（7）矿生产调度会、专题会议上拟定的地点需设立栅栏的，由会议上指定的单位负责。
5、处罚办法
（1）需设立栅栏的地方没有按照本管理制度中的规定进行设立的，对责任单位罚款500元。
（2）每周对设立的栅栏进行检查，有栅栏损坏没有及时进行重新按规定设立的，对责任单位罚款300元。
（3）私自进入瓦斯排放区域栅栏内，按照严重三违进行处罚。
4、损坏栅栏，对负责人罚款500元/次，责任单位罚款2023元/次。
第六节 临时板闭
第一条 板闭的施工地点：临时性控制风流地点。
第二条 板闭的规格型号：根据巷道断面大小拟定。（无图说明）
第三条 板闭的施工规定
1、施工板闭用阻燃风筒布和木板作为材料。
2、板闭应与风流形成正向。
3、需要行人时，板闭的一侧下方安设一道行人小门。
4、负压大的地点，一道板闭控制不了风流的，施工两道。
第四条 板闭的维护管理
1、板闭前后5m内支护完好，无片帮、冒顶，无杂物、积水和淤泥等现象。
2、统一设施台帐中板闭的“编号”：用BB-11101-1 代表11号煤层1采区01工作面第一道板闭。
3、通风队要经常检查板闭的完好状态，发现问题及时安排解决
第七节 巷道喷雾
第一条 喷雾的种类及安设地点
1、立杆喷雾：用于行车巷道，安设在辅运大巷较干燥的地点，防止巷道底板起尘。（见后附图册 十四）
2、横杆喷雾：安设在巷道顶部，用于净化风流和扑捉矿尘。（见后附图册 十四）
3、负压诱导除尘喷雾：安设在采掘工作面。
4、自动喷雾:分定期启动和感应启动两种分别安设在辅运大巷、胶运大巷。
5、责任划分：由通风队负责联系加工并安设。
第二条 喷雾的规格型号
1、立杆喷雾
（1）规格型号：喷雾杆直径25mm，喷雾杆高2.0米。一个喷嘴，喷嘴距地板1.0米。
（2）安设规定：喷雾杆采用膨胀螺栓固定,固定两道，一道距底板0.5米，另一道距底板1.0米；喷雾杆要与底板垂直；喷雾杆贴上红黄相间的反光纸，反光纸宽度为10cm；喷雾杆尽量安设在水仓附近，或者安设在水沟侧，尽量减少积水。
2、横杆喷雾
（1）规格型号：喷雾杆直径25mm，喷雾杆长4.5米，四个喷嘴，每个喷嘴间距1.0米。
（2）责任划分：各采区皮带巷、胶带大巷和主斜井由机运队负责，掘进顺槽由各掘进队负责联系加工并安设，其他巷道由通风队负责联系加工并安设。
（3）安设地点：皮带巷每50米一道，其他巷道每100米一道。
（4）安设规定：喷雾杆横置，与两帮垂直固定，采用膨胀螺栓固定，固定两道；喷雾杆贴上红黄相间的反光纸，反光纸宽度为10cm；喷雾杆尽量安设在水仓附近，或者安设在水沟侧，尽量减少积水。
3、掘工作面“U”型喷雾（无说明图）
（1）责任划分：由各采掘队组负责联系加工并安设。
（2）安设地点：综采工作面安设在回风顺槽距工作面煤壁50米范围内；掘进工作面安设在距工作面正头150米范围内。
（3）规格型号：喷雾杆直径25mm，横杆长4.5米，四个喷嘴，每个喷嘴间距1.0米；立杆长2米，两个喷嘴，喷嘴间距1米。（见图册）
（4）安设规定：横杆与顶板钢带固定，固定两道；两侧各固定一道；喷雾杆贴上红黄相间的反光纸，反光纸宽度为10cm。
第八节 通风设施说明牌
第一条 挂设喷雾及消防三通说明牌
1、责任划分：各采区皮带巷、胶带大巷和主斜井由机运队负责；掘进顺槽由各掘进队负责；其他巷道由通风队负责。
2、组织加工：各队按照所管范围内喷雾及消防三通数量的1.2倍上报机电科，由机电科统一组织加工。
3、挂设规定：喷雾说明牌挂设在阀门侧，距顶板0.5米位置处；消防三通说明牌固定在消防管上。
第二条 密闭说明牌
1、责任划分：所有需挂设密闭说明牌的均由通风队负责。
2、挂设规定：说明牌挂设在密闭帮上，不能挂在闭墙上。
第九章 通风设施图册

1、对开木质行车风门（3400×2800）

2、推拉行车风门

3、行人小风门

4、调节风窗（2023×2023）

5、调节风窗（500×700）

6、调节风窗（300×400）

7、风桥

8、挡风墙（370）

9、挡风墙（500）

10、一般防火密闭

11、一般永久防火密闭

12、防水防火密闭

13、栅栏

14、水幕
