红树华府隔声砂浆施工方案.doc

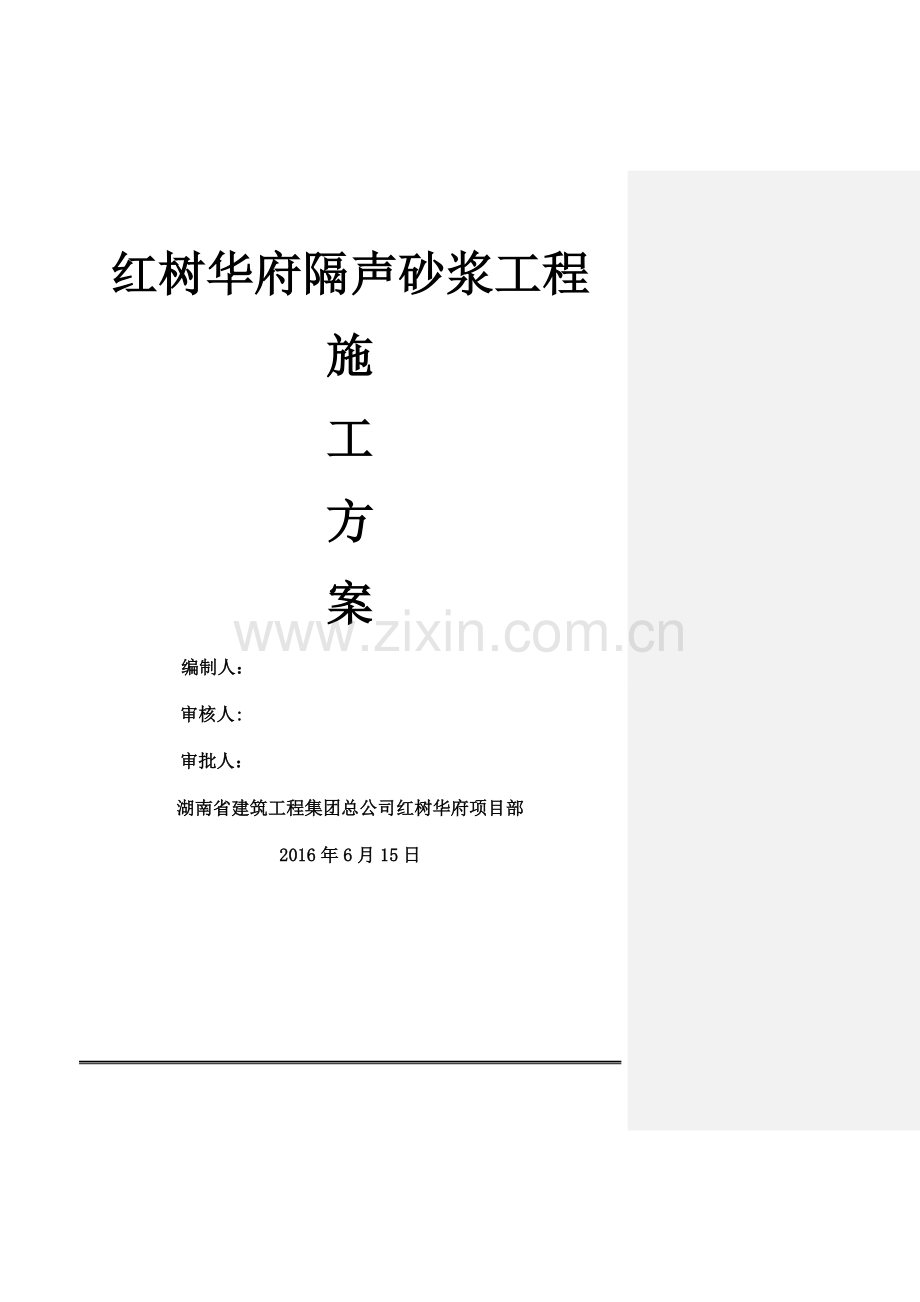

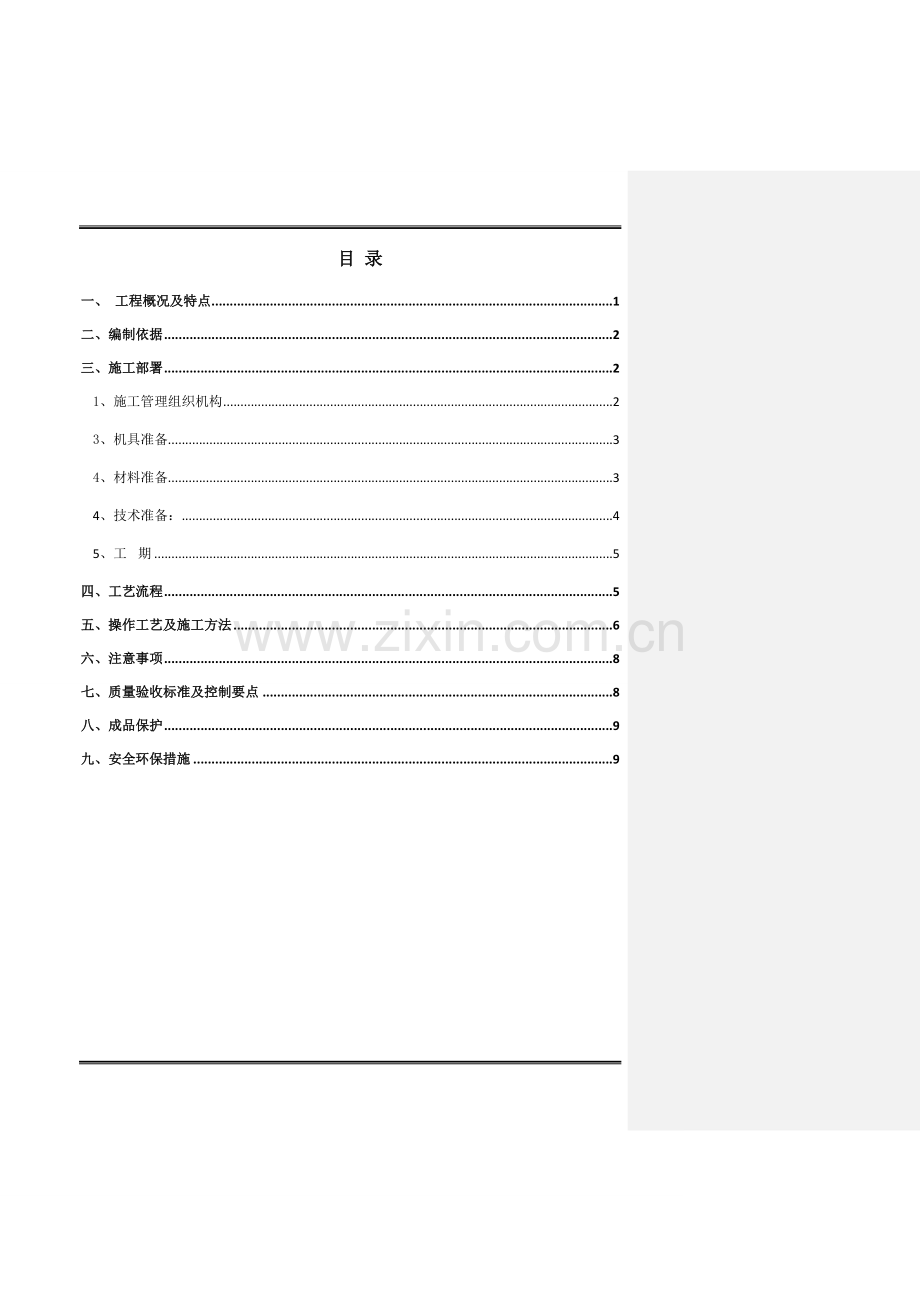

红树华府隔声砂浆工程施工方案编制人： 审核人: 审批人： 湖南省建筑工程集团总公司红树华府项目部2016年6月15日目 录一、 工程概况及特点1二、编制依据2三、施工部署21、施工管理组织机构23、机具准备34、材料准备34、技术准备：45、工 期5四、工艺流程5五、操作工艺及施工方法6六、注意事项8七、质量验收标准及控制要点8八、成品保护9九、安全环保措施9一、 工程概况及特点工程概况：“红树华府项目”工程由深圳市龙康弘投资发展有限公司和深圳市沙咀实业股份有限公司投资建设，是一栋商住综合体。建设地点位于深圳市福田区沙嘴路与金地一路交汇处南侧。本项目综合体由三层商业裙房和四栋塔楼组成；本工程总建筑面积305816。81。本工程绿色建筑隔声砂浆施工方案适用于红树华府塔楼楼板隔声性能要求高的场所或空间。 隔声砂浆特点：1、隔声效果容易得到保证。相对于不同的隔声楼板如：传统的隔音垫浮筑楼板在施工过程中会出现交叉作业与质量下降，完成后甚至会出现空鼓、开裂等情况。隔声砂浆在大面积施工的过程中避免了这一些情况，而且产品可靠稳定.2、隔声砂浆主要改善楼板的结构传声，其计权标准化撞击声声压级满足了我国住宅绿色建筑评价标准中相关要求。3、隔声砂浆施工效益好,提高施工速度，避免复杂节点处理,减少交叉作业,减少了人工配比不正确而造成过量损耗，有利于降低工程成本.4、施工完成后不易形成声桥，强度达到标准。各参建责任单位如下：建设单位：深圳市龙康弘投资发展有限公司 深圳市沙咀实业股份公司监理单位：深圳市佳安特建设监理有限公司设计单位:艾奕康建筑设计（深圳）有限公司施工单位：湖南省建筑工程集团总公司。二、编制依据1、建筑地面工程施工质量验收规范（GB502092010）2、建筑工程施工质量验收统一标准（GB50300-2013）3、建筑装饰装修工程质量验收规范GB5021020014、民用建筑隔声设计规范GB5011820105、建筑隔声评价标准GBT 501212005 6、深圳市升源建声科技有限公司毛胚房交楼施工工法6、本项目工程的图纸设计要求三、施工部署1、施工管理组织机构成立施工管理小组，小组名单如下：主管领导：李文胜组长：龙卫东副组长：王新华增加公司的质量员、林金才组员：质量员、各栋号施工员及各管理人员和装修工种班组长防治小组的权限、责任、范围1）、施工管理小组的权限：施工管理小组发现未按监理方及建设方批准的隔声砂浆施工方案施工的，有责令施工队限期整改的权力;如没有整改或整改不到位，有权进行经济处罚甚至要求返工。2）、施工管理小组的责任：尽量消除因施工原因造成的质量问题. 3)、施工管理小组的负责范围：本方案中所涉及的属我方承包范围的施工质量问题。2、作业条件：1)、 地面（或楼面）的垫层以及预埋在地面内各种管线已做完。 穿过楼面的竖管已安完，管洞已堵塞密实。有地漏房间应找好泛水。2）、 墙面的+100水平标高线已弹在四周墙上.3）、 门框已立好，并在框内侧做好成品保护保护，防止手推车碰坏。4）、 墙、顶抹灰已做完、楼面防水做完。3、机具准备序号名称规格型号数量备注（用途）1砂浆搅拌机350型1台用于搅拌隔声砂浆2手推车/8辆用于运输成品3大小铝合金刮杆2m/1m6把用于刮平4木抹子/10把用于搓浆5铁抹子/10把用于压光6墨斗/3个用于弹线8平锹/10把铲灰9扒杆/6把扒平砂浆10喷雾器/2具养护11维勃稠度仪1台测稠度4、材料准备 隔声砂浆，强度要求M7。5MPa序号材料名称规格主要技术指标1Anoicon-M6隔声砂浆袋装（40kg/袋)可操作时间2h；抗压强度7.50MPa；撞击声压值70dB2洁净水自来水符合建筑用水要求 钢丝网片，线径规格D=1mm，网格间距为10mm*10mm。 材料进场报验要严格把关:其品种、规格、外观、尺寸必须符合设计要求；必须包装完好；材料进场合格证、材料检测报告、材料质量保证书、使用说明书齐全;材料进场要严格按材料样板和封样核对验收.进场材料未经检验合格并签认,不能在工程上使用，材料使用须报监理审核、经确认合格后方可同意使用。4、技术准备:施工要求:施工要求隔声砂浆的厚度为35，最薄处不小于25mm；管线两侧钢丝网铺设宽度不小于250mm,并通长覆盖管线，采用2吋长水泥钢钉锚固楼板并绑定钢丝网，钢丝网离开楼面为15mm20mm之间。隔声砂浆与楼板间的构造如下图所示: 隔声砂浆厚度与楼板的构造图示大面积施工前必须做样板施工，确定最后的稠度和水灰比,采用维勃稠度仪测稠度，按隔声砂浆的工法要求施工，做好交底、控制用水量.5、工 期共90天：2016年6月30日至2016年9月30日止四、工艺流程工艺原理根据国家规范民用建筑隔声设计规范(GB50118-2010)的规定，楼板必须能够有效地抵抗声音通过空气振动或撞击的方式进行传播。 隔声砂浆主要由普通硅酸盐水泥、石英砂及在配方设计中增加了减振材料、表面活性剂与阻尼材料的应用,调整刚性模量,增大机械能转化为热能的转化率。从而达到良好的隔声效果。施工工艺流程：隔声砂浆施工工艺流程图做灰饼控制平整度搅拌隔声砂浆基层处理抹平压光铺设隔声砂浆成品养护隔声砂浆工艺流程图五、操作工艺及施工方法1、楼板Anoicon-M6隔声砂浆施工方法及操作要领:1、基层处理1）、楼面凿毛清洁；要求将基层表面的尘土、污垢、油渍、颗粒及积水等应清理干净，表面凸出部分应凿平，对蜂窝。麻面、露筋等疏松部分应凿到密实处后，用清水冲洗干净。2）、各种管线预埋完成，水管等管沟清洁、用隔声砂浆预处理管道稳固不松动，管箍（卡增加弯头处两个管卡)按500一道固定在楼板上、且在离弯头100mm处各设一个管卡;在管道上方离板面20mm位置铺设线径为1mm、网格间距为10*10mm的钢丝网片，管道每侧铺设长度不小于250mm; 2、做灰饼控制平整度： 根据1m标高水平控制线，利用红外线水平放线仪器，在楼地面上做灰饼，为减少传声，灰饼应用隔声砂浆施工，大房间楼面做灰饼,间距1。5m1.8m，起控制砂浆平整度，如有地漏或有坡度要求的地面，应按设计要求做1的泛水坡度。3、搅拌隔声砂浆 采用机械搅拌：将水与隔声砂浆放入搅拌机中进行搅拌；投料顺序依次为隔声砂浆、水；搅拌时间以隔声砂浆搅拌均匀为止，不少于2min而不多于20min。隔声砂浆成品以稠度值38mm，塌落度值为23mm为宜,水灰比按0。40.45之间。隔声砂浆应随用随拌，搅拌好的隔声砂浆应在2小时内使用完成.4、 刷水泥浆结合层: 楼面界面采用水泥浆加建筑胶（环保型胶）处理，在铺设隔声砂浆之前，应涂刷水灰比为0.40.5的水泥浆层（涂刷之前要将抹灰饼的余灰清扫干净，再洒水湿润），不要涂刷面积过大，随刷随铺隔声砂浆。（水粉比：1。0:5.6)5、铺设隔声砂浆压头遍涂刷水泥浆后紧跟着铺设隔声砂浆,在灰饼之间将隔声砂浆,在灰饼之间将隔声砂浆铺设均匀,然后用刮杆按灰饼高度刮平。门口收口处应用木杆围挡起来，隔声砂浆抹至围挡压实.隔声砂浆铺设厚度不小于35mm.应在隔声砂浆初凝前进行在管道部位厚度不得小于25mm。铺设隔声砂浆：在隔声砂浆初凝前采用2m铝合金刮杆刮平，在铺完4h6h时候采用木抹子(木蟹)第一遍抹平，边退（由内往外至门口方向），边抹平并压光6、 第二遍抹平压光： 在压平头遍后，水泥砂浆地面凝结至人踩上去，有脚印但不陷下去时，用木抹子搓平压实，然后用铁抹子压第二遍,要求不漏压，表面平面出光。压平、压实、压光，达到交活的程度.压光应在终凝前完成，一般控制在78小时内完成第二遍压平、压光。7、 养护： 1）、铺设完隔声砂浆后，在养护过程中,注意砂浆表面不要被雨水冲刷与侵害； 2）、（农用长杆喷雾）喷雾养护法养护,不得踩在隔声砂浆上面喷 洒；间隔时间每天不少于二次，养护时间宜7天以上，湿润为 主。 3)、冬季施工室温不低于+5.六、注意事项1、施工前完成地漏、管道等预埋、墙、天花抹灰等工作内容;2、管道上面必须布设钢丝网片，管道稳固是防止该薄弱部位开裂 的关键；3、收光必须在终凝前完成,防止起砂，及影响强度；4、灰饼间距必须够到刮杆长度范围，控制砂浆平整度；5、控制好水灰比，施工前采用维勃稠度仪测稠度，用水量影响砂 浆水泥的收缩因素，防止砂浆裂缝是关键;6、 必须在楼板上刷水泥砂浆界面剂（掺水含量的3%建筑胶)，预 防隔声砂浆空鼓.七、质量验收标准及控制要点1 、质量验收标准隔声砂浆质量控制要点：按找平层考虑序号项 目质量要求检验方法1隔声砂浆外观质量不应有裂纹、脱皮、麻面、起砂等缺陷观察检查2坡度要求表面的坡度应符合设计要求,不得有倒泛水和积水现象.观察和采用泼水或用坡度尺检查。3表面平整度5mm用2m靠尺和楔形塞尺检查4标高8mm红外线放线仪与卷尺增加标高项八、成品保护1、压光后不得人员进入现场踩踏，出现脚印；2、洒水养护采用加长杆件喷雾洒水，避免隔声砂浆头三天的人为 踩踏出现裂纹及脚印；3、局部采用模板保护。九、安全环保措施（一）安全措施：1、 严格遵守国家、地方相关安全法律法规；2、 施工前应对所有施工人员进行有针对性的书面交底；3、 水泥投料人员和砂浆拌和工人应戴口罩防尘。穿长袖衣，防止吸 入灰尘，腐蚀皮肤；4、 所有临时配电想安装接地保险，所有电气设备均应接地；5、 砂浆搅拌机必须符合国家现行标准施工现场临时用电安全技术 规范，且施工中应定期检查、维修，确保机械使用安全.（一）环保措施1、严格遵守执行国家、地方相关环保法规;2、砂浆搅拌机的污水，应集中在污水池,不宜随地流淌；3、搅拌机运行的噪声应控制在当地有关部门的规定范围内，同时做 好相关的噪声检测工作，保证噪音控制符合建筑施工场界环境 噪音排放标准GB125232011等相关法规规定；4、施工废料设专人清理，不得有扬尘污染；5、完成每项工序后，应及时清理施工垃圾,并投放到指定地点。11
