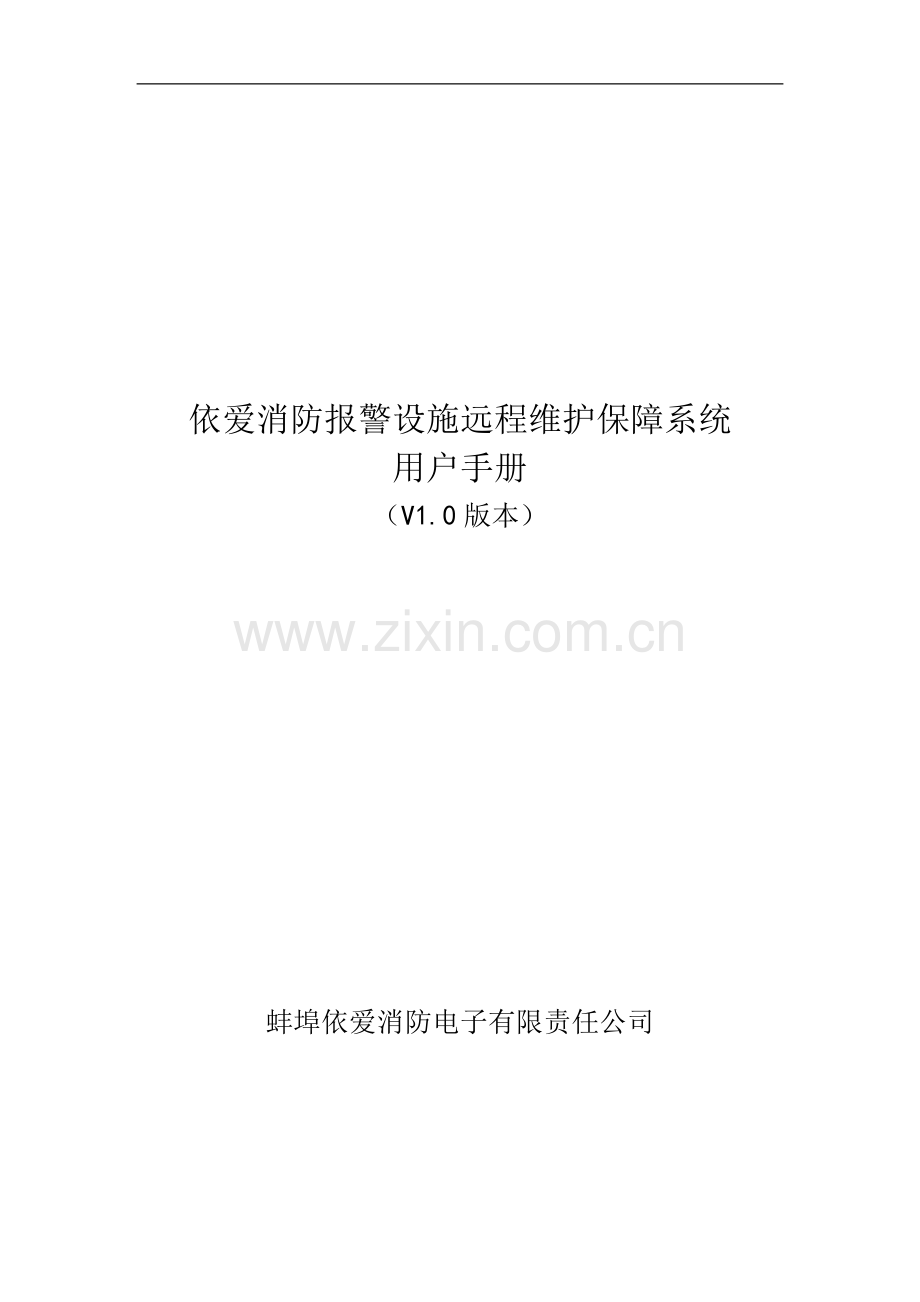

依爱消防报警设施远程维护保障系统用户手册（V1.0版本）蚌埠依爱消防电子有限责任公司一、概述1系统简介消防报警设施远程维护保障系统基于Windows 操作系统和SQL server数据库，以联网用户为核心，建立用户信息数据库、故障日志数据库、火警日志数据库、现场采集数据库等。通过对火灾探测器等设备检测资料的监测、研究，掌握消防报警设备随时间、环境等变化的规律及老化失效趋势，建立故障预测模型，确定故障预测算法。系统具有远程数据采集、远程编程、故障预测、趋势分析、维护提示、短信报警等功能，可同时对10000套火灾报警系统进行跟踪监测，分析各部件性能随环境变化的潜在规律，实现故障早期预测，提前组织维护，保证消防报警设施长期稳定运行。2系统运行环境1）硬件环境CPU：Intel P4 2.6G 内存：1G 硬盘：160G2）软件环境操作系统：Windows XP +SP3 数据库：SQL server2000 企业版3）网络环境 Internet 互联网二、主要技术指标1交流输入电压：AC220V1015%, 50Hz1%2使用环境温度：-1050；相对湿度：95% ( 40)3监测容量：10000点（火灾报警系统）4数据采集间隔： 60秒5通讯方式：支持GPRS、CDMA、ADSL、PSTN三、主要功能和性能特点1远程数据采集功能 可通过通讯网络远程采集火灾探测器等设备的运行数据。2远程编程功能可对火灾报警控制器进行远程编程，并进行编程数据下载。3远程升级功能 可对火灾报警控制器的编程数据及有关设置进行远程更新、远程升级。4故障预测、趋势分析功能可显示消防报警设备当前检测资料、平均数据以及在一天、一个月、一季度、一年内变化曲线。能根据检测资料的变化情况进行故障趋势分析、故障预测。 5维护提示功能可向火灾报警控制器发送故障预测结果，由火灾报警控制器显示故障维护信息，提示现场管理人员进行维护。6短信报警功能能根据故障预测结果，通过电话、短信方式通知相关负责人。四系统框图五、软件安装1安装操作系统Windows XP +SP3。2安装数据库软件SQL server2000 企业版。3安装运行软件1) 运行remote_setup.exe软件，出现图1界面后选择下一步。图1 系统安装接口一2) 当出现图2所示界面后输入序列号，然后点“确定”，在后面的所有界面中选择“确定”，直至安装结束。图2 系统安装接口二六、系统操作1系统登录“系统登录”对话框如图3所示，操作人员输入用户名和密码，正确无误后方可运行程序。图3 系统登录窗口2主界面如图4所示，成功登录后进入主界面，主界面主要显示一个首页界面和七个控制台界面，可以任意切换，分别是“首页”、“接警台”、“火警台”、“故障台”、“其它报警台”、“短信台”、“管理台”和“采集分析台”界面，菜单栏包括“文件”、“设置”、“查询”、“采集”、“帮助”等菜单项。图4 系统主界面（默认显示首页）3菜单栏3.1文件 文件菜单只包含一个“退出”程序的子菜单，主要用于退出系统软件。3.2设置设置菜单包含6个子菜单，分别是“通讯控制器设置”、“服务参数设置”、“控制台IP/端口设置”、“采集间隔设置”、“串口设置”、“光电探测器阈值设置”等设置菜单，详细设置见下文。3.2.1通讯控制器设置设置控制器具体的相关属性参数，可以添加、修改和删除控制器对应的工程到系统中，每个控制器的设置参数有：通讯方式、省份、城市、工程名称、工程地址、控制器机号、控制器型号、控制器回路数、安装时间、通讯号码、联系人、联系号码、是否自动短信通知（火警、其他报警、故障），如图5所示。图5通讯控制器设置3.2.2服务参数设置主要设置GPRS、CDMA和ADSL通讯需要的服务参数，主要包括GPRS/CDMA通讯时软件运行本机上的IP地址、端口、终端注册时间间隔、定时刷新时间间隔以及ADSL通讯时软件运行本机上的用于监听的端口，如图6所示。图6 服务参数设置3.2.3控制台IP/端口设置设置局域网内部通讯各控制台的IP和端口，同一台机器可以设置成IP相同，端口不同，如图7所示。图7 控制台IP/端口设置3.2.4采集间隔设置设置采集检测值数据的时间间隔，不同的通讯方式可以设置成不同的时间间隔，如图8所示。图8 采集间隔设置3.2.5串口设置设置网络通讯所用的计算机COM口，主要用于PSTN通信和通过串口发送短信，如图9所示。图9 串口设置3.2.6光电探测器阈值设置设置光电探测器的阈值，用于软件中分析探测器检测值数据的变化趋势，如图10所示。图 10 光电探测器阈值设置3.3查询3.3.1工程信息查询工程信息查询界面如图11所示，点击左边的工程名称右边列表框对应显示该工程的所有参数设置信息；点击左边的“所有工程”右边列表框对应显示系统中所有工程的参数设置信息，同时下面显示对应的工程总数。图 11工程信息查询3.3.2历史火警信息查询历史火警信息查询界面如图12所示，点击左边的工程名称右边列表框对应显示该工程的所有历史火警信息；点击左边的“所有工程”右边列表框对应显示系统中所有工程的历史火警信息；同时下面显示对应的历史火警总数。图12 历史火警信息查询3.3.3历史故障信息查询历史故障信息查询界面如图13所示，点击左边的工程名称右边列表框对应显示该工程的所有历史故障信息；点击左边的“所有工程”右边列表框对应显示系统中所有工程的历史故障信息；同时下面显示对应的历史故障信息总数。图13 历史故障信息查询3.3.4历史其它报警信息查询历史其它报警信息查询界面如图14所示，点击左边的工程名称右边列表框对应显示该工程的所有历史其它报警信息；点击左边的“所有工程”右边列表框对应显示系统中所有工程的历史其它报警信息；同时下面显示对应的历史其它报警信息总数。图14 历史其它报警信息查询3.4采集采集在线控制器所有探测器的检测值数据，包括“开始”和“停止”两项菜单按钮。点击“开始”菜单按钮软件便开始按设定好的时间间隔采集所有在线控制器的所有探测器检测值数据，点击“停止”菜单按钮停止采集所有控制器的所有探测器的检测值数据。3.5帮助如图14所示，该对话框提供软件版本及帮助联系信息。图14 帮助窗口4.控制台4.1接警台如图15所示，接警台主要是系统软件通过各种通讯方式与远程控制器进行通讯的通讯接口，界面左边的目录树显示在线的工程以及系统中所有的工程，其中在线工程会显示是哪种在线方式（在线方式有：GPRS、CMDA、PSTN、ADSL）；界面右边的列表框显示了在线工程的详细通信状态；界面下面两个窗口显示发送和接收的实时的16进制数据。图15 接警台4.2火警台如图16所示，界面左边目录树主要显示系统中所有的工程，点击工程名称在右面列表框中显示对应工程当前火警信息；点击“所有工程”在右边列表框中显示当前所有工程的火警信息；界面下面同时显示对应的火警信息总数。图16 火警台在列表中右击某一列表项时会弹出“发送短信”、“处理”和“删除”三个弹出菜单项，点击“发送短信”菜单项会将选中的列表项信息以短信方式发送到对应工程的工程负责人手机上以通知其相关信息；点击“删除”菜单项会删除选中的列表项信息；点击“处理”菜单项会弹出图17所示的报警信息处理对话框来处理选中的列表项信息。图17 报警信息处理4.3故障台如图18所示，界面左边目录树主要显示系统中所有的工程，点击工程名称在右面列表框中显示对应工程当前故障信息；点击“所有工程”在右边列表框中显示当前所有工程的故障信息。界面下面同时显示对应的故障信息总数，右击列表项后操作同火警台。图18 故障台4.4其他报警台如图19所示，界面左边目录树主要显示系统中所有的工程，点击工程名称在右面列表框中显示对应工程当前其他报警信息；点击“所有工程”在右边列表框中显示当前所有工程的其他报警信息。界面下面同时显示对应的其他报警信息总数，右击列表项后操作同火警台。图19 其他报警台4.5短信台如图20所示：短信台主要负责系统软件自动和人工手动两种发送短信方式来发送相应的信息到对应的工程负责人手机上以达到短信通知的目的，另外还可以加以人工电话通知。图20 短信台4.6管理台如图21所示：管理台主要负责远程操作现场控制器，可以进行远程控制，有远程“刷新”、“巡检”、“自动”、“消音”、“复位”、以及“编程数据上传”和“编程数据下载”等功能，其中编程数据的上传和下载功能可以按分类进行操作。图21 管理台4.7采集分析台如图22所示，采集分析台主要包括“工程趋势分析”、“当前检测数据”、“日检测数据”、“月检测数据”、“季度检测数据”、“年检测数据”等六个页面，这六个页面可以任意切换以查看相应的信息。4.7.1工程趋势分析图22中切换显示的是“工程趋势分析”页面，页面左边的目录树显示系统中所有的工程，页面右列表框中显示所有的工程趋势分析结果。当点击列表中的某一项时会弹出三个菜单项，分别是“发送到控制器”、“发送短信”和“删除”，当点击“发送到控制器”时系统会将选中的列表项信息远程发送到现场控制器并在控制器显示屏上显示出来，以提醒现场工作人员进行相应的维护，“发送短息”和“删除”菜单功能同火警台中功能一样，这里不再累述。图22 采集分析台4.7.2图形显示这里主要包括如下五个图形显示页面：1)“当前检测数据”页面显示当前选中的工程当前的检测值平均数据。2)“日检测数据”页面显示当前选中的工程某一日的检测值平均数据。3)“月检测数据”页面显示当前选中的工程某一月的检测值平均数据。4)“季度检测数据”页面显示当前选中的工程某一季度的检测值平均数据。5)“年检测数据”页面显示当前选中的工程某一年的检测值平均数据。由于这五个页面的功能以及操作几乎一样，这里只介绍“年检测值数据”页面的功能以及操作。当选中左边的目录树中的工程、右边的年份以及显示方式后，在页面的中间会显示相应的数据图形，在页面右面有一列表相应的显示图中对应的数据以及时间等信息。如果显示方式选择了“列表显示”会以柱状图图形来显示，如图23所示；如果显示方式选择了“曲线显示”则会以曲线图形来显示，如图24所示；当以曲线图形来显示的时候，可以用鼠标对曲线进行左右移动和缩放，页面右下脚显示曲线对应数据和缩放比例等。图23 年检测值数据图24 年检测值数据合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
