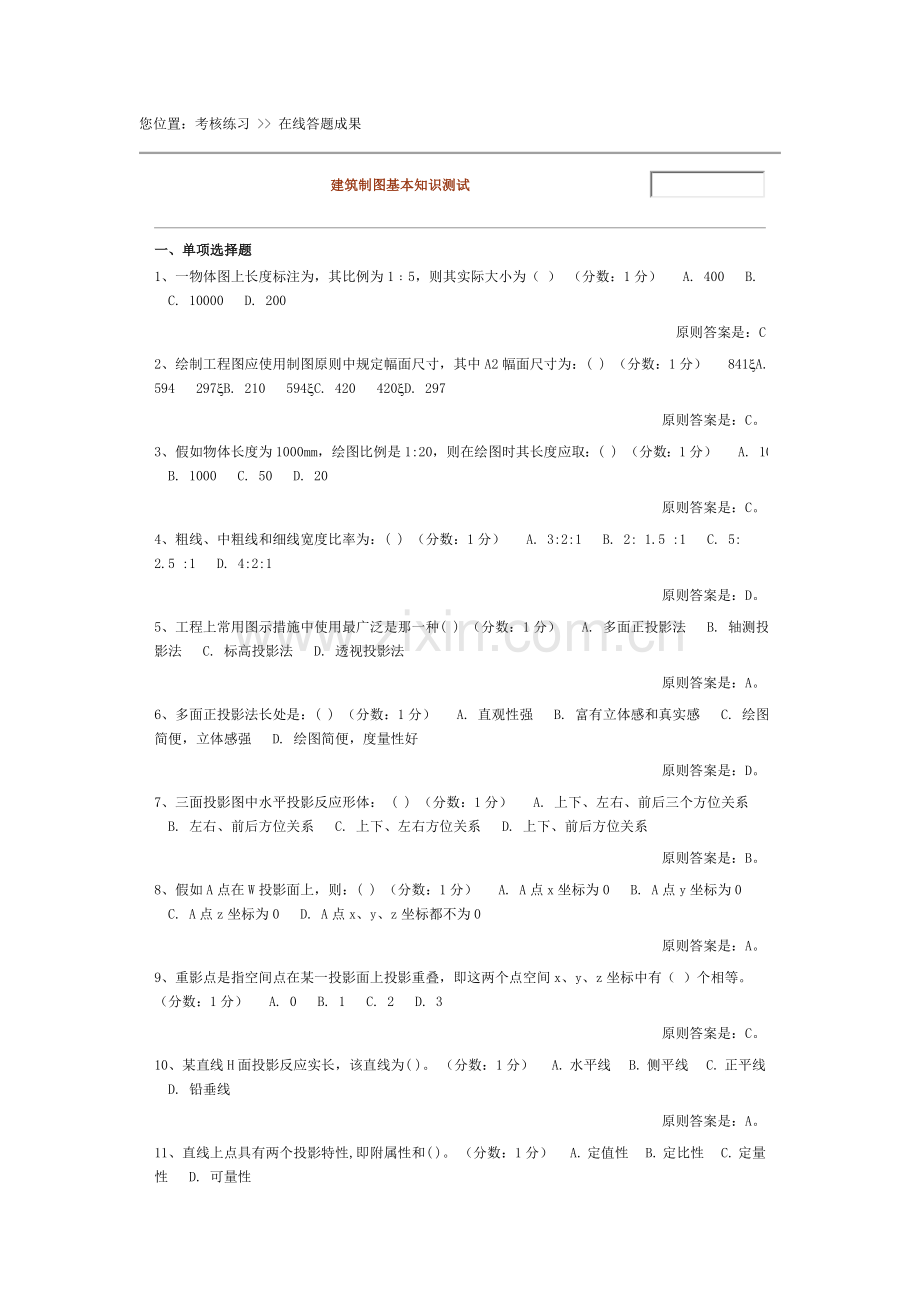

建筑制图基本知识测试

一、单项选择题
1、一物体图上长度标注为，其比例为1﹕5，则其实际大小为（ ） （分数：1分）
A. 400
B.
C. 10000
D. 200
原则答案是：C
2、绘制工程图应使用制图原则中规定幅面尺寸，其中A2幅面尺寸为：( ) （分数：1分）
841xA. 594
297xB. 210
594xC. 420
420xD. 297
原则答案是：C。
3、假如物体长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( ) （分数：1分）
A. 100
B. 1000
C. 50
D. 20
原则答案是：C。
4、粗线、中粗线和细线宽度比率为：( ) （分数：1分）
A. 3:2:1
B. 2: 1.5 :1
C. 5: 2.5 :1
D. 4:2:1
原则答案是：D。
5、工程上常用图示措施中使用最广泛是那一种( ) （分数：1分）
A. 多面正投影法
B. 轴测投影法
C. 标高投影法
D. 透视投影法
原则答案是：A。
6、多面正投影法长处是：( ) （分数：1分）
A. 直观性强
B. 富有立体感和真实感
C. 绘图简便，立体感强
D. 绘图简便，度量性好
原则答案是：D。
7、三面投影图中水平投影反应形体： ( ) （分数：1分）
A. 上下、左右、前后三个方位关系
B. 左右、前后方位关系
C. 上下、左右方位关系
D. 上下、前后方位关系
原则答案是：B。
8、假如A点在W投影面上，则：( ) （分数：1分）
A. A点x坐标为0
B. A点y坐标为0
C. A点z坐标为0
D. A点x、y、z坐标都不为0
原则答案是：A。
9、重影点是指空间点在某一投影面上投影重叠，即这两个点空间x、y、z坐标中有（ ）个相等。 （分数：1分）
A. 0
B. 1
C. 2
D. 3
原则答案是：C。
10、某直线H面投影反应实长，该直线为( )。 （分数：1分）
A. 水平线
B. 侧平线
C. 正平线
D. 铅垂线
原则答案是：A。
11、直线上点具有两个投影特性,即附属性和( )。 （分数：1分）
A. 定值性
B. 定比性
C. 定量性
D. 可量性
原则答案是：B。
12、面积为4cm2正方形，按1：2比例画出图形面积为( ) （分数：1分）
A. 2cm2
B. 1cm2
C. 3cm2
D. 4cm2
原则答案是：B。
13、三角形平面三个投影均为缩小类似形，该平面为( ) （分数：1分）
A. 水平面
B. 正平面
C. 侧平面
D. 一般位置平面
原则答案是：D。
14、
右图中长度尺寸注法错在：( )

（分数：1分）
A. 尺寸起止符号倾斜方向不对
B. 尺寸线距离标注位置太远
C. 该尺寸应注写在图形轮廓内
D. 尺寸线不应是图形轮廓线延长线
原则答案是：D。
15、
右图中两直线相对几何关系是： ( )

（分数：1分）
A. 相交
B. 交错
C. 平行
D. 无法判断
原则答案是：C。
16、
右图中两直线相对几何关系是： ( )

（分数：1分）
A. 相交
B. 交错
C. 相交垂直
D. 交错垂直
原则答案是：A。
17、
右图中两直线相对几何关系是： ( )

（分数：1分）
A. 相交
B. 交错
C. 相交垂直
D. 交错垂直
原则答案是：D。
18、
右图中两直线相对几何关系是： ( )

（分数：1分）
A. 相交
B. 交错
C. 平行
D. 交错垂直
原则答案是：B。
19、
右图所示平面类型是：( )

（分数：1分）
A. 水平面
B. 正平面
C. 侧垂面
D. 任意倾斜平面
原则答案是：D。
20、
右图所示平面类型是：( )
（分数：1分）
A. 铅垂面
B. 正垂面
C. 侧垂面
D. 任意倾斜平面
原则答案是：B。
21、
在下图中已知形体三面投影图，则与其吻合轴测图是：( )

（分数：1分）
A. A
B. B
C. C
D. D
原则答案是：D。
22、
下图所示组合体，对左侧立面图是：( )

（分数：1分）
A. A
B. B
C. C
D. D
原则答案是：C。
23、
下图所示组合体，对1-1剖视图是：( )

（分数：1分）
A. A
B. B
C. C
D. D
原则答案是：C
24、
右图所示直线AB为( )

（分数：1分）
A. 一般位置直线
B. 正平线
C. 水平线
D. 侧平线
原则答案是：D。
25、
根据某立体正面投影和水平投影，可推断出其侧面投影为( )

（分数：1分）
A. A
B. B
C. C
D. D
原则答案是：D。
26、
在建筑图中，金属材料剖面图例表达为( )

（分数：1分）
A. A
B. B
C. C
D. D
原则答案是：A。
27、
A、B、C、D四点为形体表面点，在下列四种说法中，选择一种对答案 ( )

（分数：1分）
A. A上B下，C右D左
B. A左B右，C上D下
C. A前B后，C左D右
D. A左B右，C后D前
原则答案是：B。
28、
选择对左视图( )

（分数：1分）
A. (a)
B. (b)
C. (c)
D. (d)
原则答案是：B。
29、
选择对俯视图( )

（分数：1分）
A. (a)
B. (b)
C. (c)
D. (d)
原则答案是：B。
30、
下面材料图例表达( )

（分数：1分）
A. 自然土
B. 素土扎实
C. 三合土
D. 混凝土
原则答案是：B。

您位置：考核练习 >> 在线答题成果

施工图单元测试

一、单项选择题
1、在钢筋混凝土构造中，箍筋作用是：( ) （分数：1分）
A. 起架立作用
B. 重要受力钢筋
C. 固定钢筋位置并承受剪力
D. 分派荷载到受力钢筋
原则答案是：C
2、在钢筋混凝土构造图中，构件轮廓线用：( ) （分数：1分）
A. 粗实线绘制
B. 中粗实线绘制
C. 细实线绘制
D. 加粗粗实线绘制
原则答案是：C。
3、楼梯建筑详图不包括( ) （分数：1分）
A. 平面图
B. 剖面图
C. 梯段配筋图
D. 节点详图
原则答案是：C。
4、板配筋平面图中，下层钢筋弯钩应画成( ) （分数：1分）
A. 向下或向左
B. 向下或向右
C. 向上或向右
D. 向上或向左
原则答案是：D。
5、在钢筋混凝土构造中，钢筋保护层是：( ) （分数：1分）
A. 钢筋表面处理层
B. 钢筋表面防锈油漆
C. 具有一定厚度混凝土保护钢筋不被锈蚀
D. 包裹钢筋材料
原则答案是：C。
6、在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制详图体现时，应采用索引符号索引。详图索引编号应写在：( ) （分数：1分）
A. 细实线绘制8mm直径圆圈内
B. 细实线绘制10mm直径圆圈内
C. 粗实线绘制10mm直径圆圈内
D. 粗实线绘制14mm直径圆圈内
原则答案是：B。
7、在建筑施工图中，图样中某一局部或构件可以用较大比例详图体现，在详图上应注明详图符号，详图编号和被索引图样所在图纸编号应写在：( ) （分数：1分）
A. 细实线绘制10mm直径圆圈内
B. 细实线绘制14mm直径圆圈内
C. 粗实线绘制10mm直径圆圈内
D. 粗实线绘制14mm直径圆圈内
原则答案是：D。
8、建筑平面图外部尺寸俗称外三道，其中最里面一道尺寸标注是( )。 （分数：1分）
A. 房屋开间、进深
B. 房屋内墙厚度和内部门窗洞口尺寸
C. 房屋水平方向总长、总宽
D. 房屋外墙墙段及门窗洞口尺寸
原则答案是：D。
9、平面图外部尺寸俗称外三道，其中中间一道尺寸标注是( )。 （分数：1分）
A. 房屋开间、进深
B. 房屋内墙厚度和内部门窗洞口尺寸
C. 房屋水平方向总长、总宽
D. 房屋外墙墙段及门窗洞口尺寸
原则答案是：A。
10、高度为30M建筑，按照1：100作立面图，图纸上应标注高度尺寸为( )。 （分数：1分）
A. 30
B. 300
C. 3000
D. 30000
原则答案是：D。
11、在楼层构造平面图中，楼梯板代号为( ) （分数：1分）
A. LTB
B. KB
C. TB
D. B
原则答案是：C。
12、
在建筑施工图中，右图所示定位轴线编号表达( )

（分数：1分）
A. C号轴线后附加第2根轴线
B. 2号图纸上C号轴线
C. 2号轴线后附加C号轴线
D. 在此位置有2号和C号两条轴线
原则答案是：A。
13、
在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制详图体现时，应采用索引符号索引。右图所示索引符号表达( )

（分数：1分）
A. 5号详图画在2号图纸上
B. 2号详图画在5号图纸上
C. 2号和5号详图是相似
D. 2号详图上附加5号详图
原则答案是：A。
14、
在建筑施工图中，图样中某一局部或构件可以用较大比例详图体现，右图所示详图符号表达( )

（分数：1分）
A. 4号详图上附加3号详图
B. 4号详图与3号详图是相似
C. 4号详图，索引图样在3号图纸
D. 3号详图，索引图样在4号
原则答案是：C。
15、
在建筑施工图总平面图中，应画出指北针，指北针规定为( )

（分数：1分）
A. 细实线绘制14mm直径圆圈，指针尾部宽约5mm
B. 细实线绘制24mm直径圆圈，指针尾部宽约3mm
C. 粗实线绘制14mm直径圆圈，指针尾部宽约5mm
D. 粗实线绘制24mm直径圆圈，指针尾部宽约3mm
原则答案是：B。
16、
在右边钢筋混凝土构造图中，3号钢筋为( )

（分数：1分）
A. 位于板上层，6mm直径，间距为200mm
B. 位于板下层，6mm直径，间距为200mm
C. 位于板下层，6mm直径，距板边缘200mm
D. 位于板上层，6mm直径，距主筋200mm
原则答案是：A。
17、
在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。标高符号高度约为（）

（分数：1分）
A. 3mm
B. 4mm
C. 5mm
D. 6mm
原则答案是：A。
18、 在房屋总平面图中，粗实线画出房屋表达( ) （分数：1分）
A. 已建房屋
B. 拟建房屋
C. 高层建筑
D. 多层建筑
原则答案是：B。B
19、 在房屋立面图中，房屋外轮廓线用( ) （分数：1分）
A. 粗实线
B. 中实线
C. 细实线
D. 加粗线
原则答案是：A。
20、 在房屋立面图中，下方地面线用加粗线，其线宽为粗实线( ) （分数：1分）
A. 1.2倍
B. 1.3倍
C. 1.4倍
D. 1.5倍
原则答案是：C。
