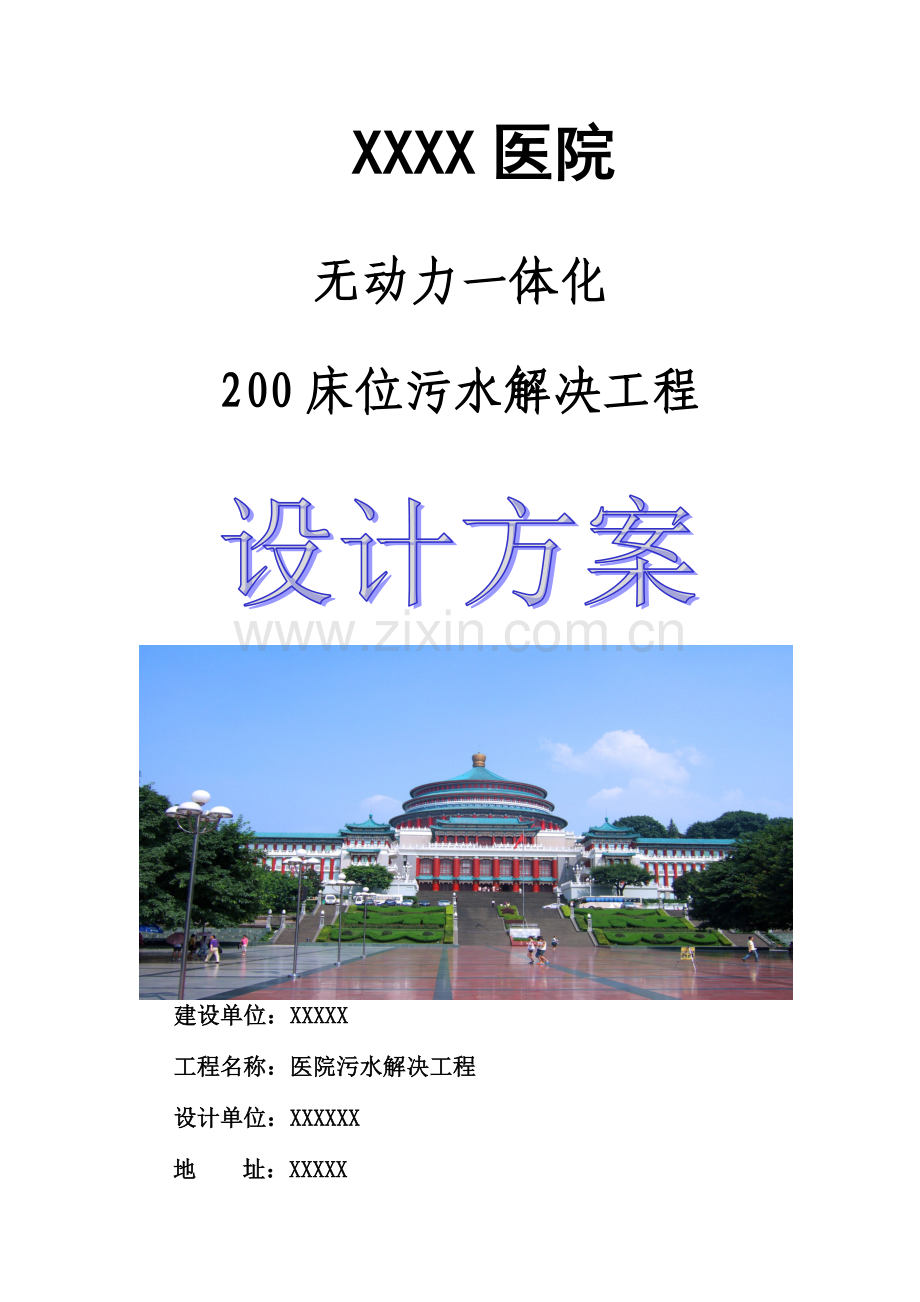

XXXX医院
无动力一体化
200床位污水解决工程

建设单位：XXXXX
工程名称：医院污水解决工程
设计单位：XXXXXX
地 址：XXXXX

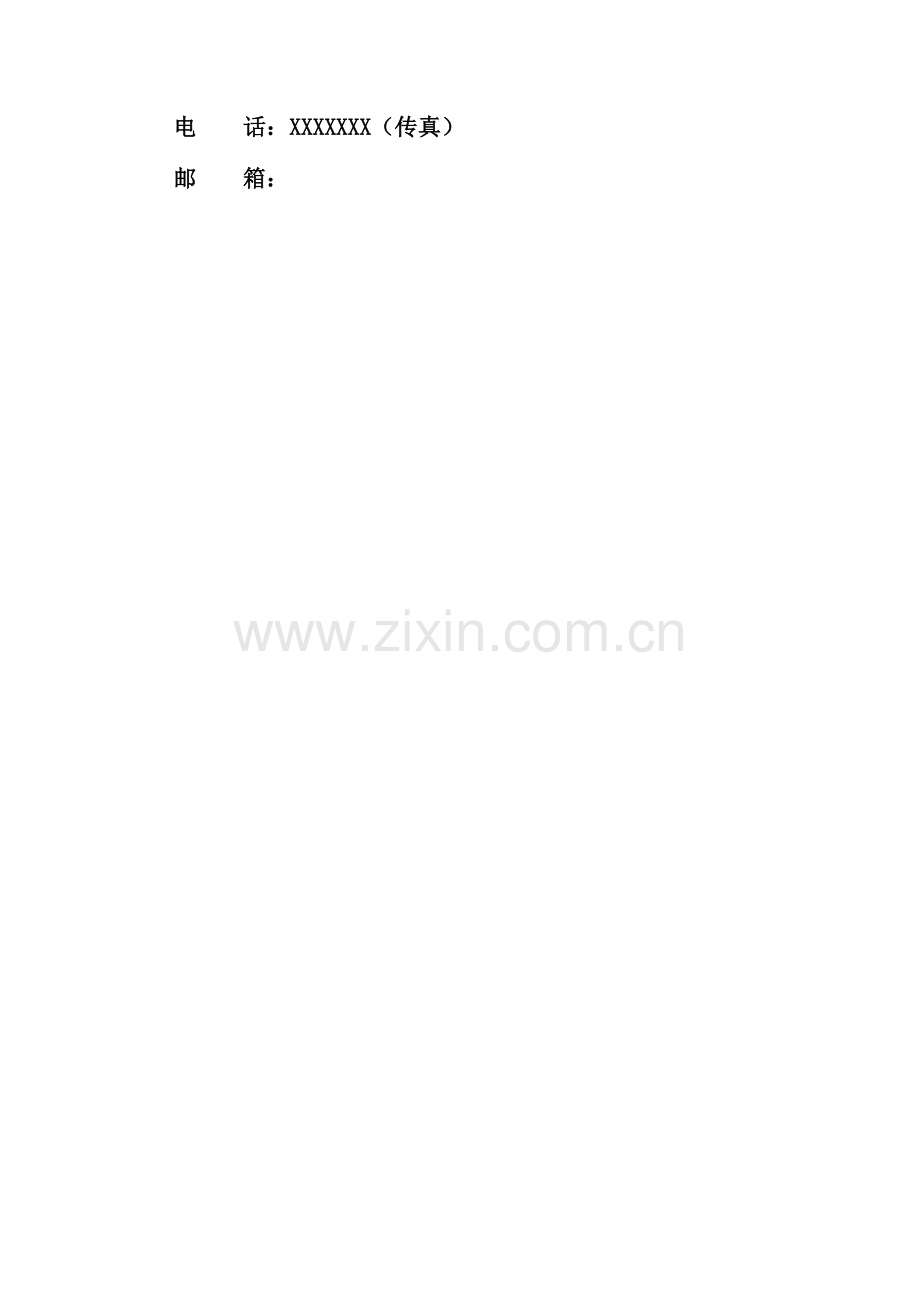

电 话：XXXXXXX（传真）
邮 箱：

目 录

目 录 I
第一章 设计方案重要内容提醒 1
1、污水来源 1
2、污水排向 1
3、技术优点 1
4、重要技术指标 1
5、重要经济指标 1
1）占地 1
2）用电 1
3）安装 1
6、 投资 2
1）土建投资 2
2）设备投资 2
7、承诺 2
8、验收达标情况 2
第二章 污水解决方案设计 3
1、概述 3
1）项目介绍 3
2）项目建设的必要性 4
3）设计依据 4
4）设计范围 4
5）采用规范及引用文献 4
2、设计背景 5
1）设计水质及水量 5
（1）污水水量 6
（2）污水水质 6
2）解决限度规定 6
3）解决目的和方式的拟定 7
4）设计原则 7
3、污水成分 7
1）悬浮物及漂浮物 7
2）有机污染物 8
3）放射性同位素 8
4）寄生虫 8
5）病毒 8
6）传染病菌 9
4、污水解决工艺 9
第三章 医院污水解决工程设计 10
1、污水水量 10
2、进水水质设计 10
1）进水水质 10
2）解决限度规定 10
3、重要污染物解决量 11
4、污水解决系统设计 11
1）工艺流程图 11
2）设计系统 11
（1）化粪池 11
（2）格栅池 12
（3）调节池 13
（4）生化池 13
（5）消毒池 14
（6）污泥干化池 16
（7）废气体解决 17
（8）噪音解决 17
（9）管道设计 17
（10）污水解决房 17
5、建构筑物占地面积汇总表 18
6、设备汇总表 18
7、电耗记录汇总表 18
8、工程建设费用投资概算 19
1）土建造价概算 19
2）设备造价概算 19
3）工程总造价概算 19
9、运营费用计算分析 20
1）净化剂 20
2）消毒剂 21
3）照明和清淤排泥电费 21
4）吨水运营费 21
10、施工进度计划 21
第四章 总体设计 22
1、概况 22
2、总体布置 22
3、污水解决总平面布置 22
4、竖向设计及道路布置 22
5、绿化布置 22
6、消防 23
7、运送设备 23
8、维修 23
9、建筑、结构设计 23
1）设计依据 23
2）建筑设计 24
（1）建筑重要统一措施 25
（2）建筑设备 25
（3）建筑防火 25
（4）建筑防雷 25
（5）环境保护和安全卫生 25
3）结构设计 26
（1）设计依据 26
（2）地震烈度 26
（3）工程地质概况 26
4）构造规定 26
5）采用材料 26
6）重要建（构）筑物结构形式 27
7）构筑物防腐、防渗措施 27
8）地基基础和地基解决 27
10、电控设计 27
1）设计依据 27
2）设计范围 27
3）控制方式 28
11、污水化验 28
12、管理及定员 28
13、节能及环境保护 28
1）节能措施 28
2）环境保护措施 28
14、安全卫生和消防 29
1）设计依据 29
2）劳动安全、卫生防范措施 29
3）消防 29
15、存在问题及建议 30
第五章 污水解决部分业绩表 31
第六章 公司介绍及资质证书 32
1、公司介绍 32
2、公司资质 33
1）公司营业执照正副本 33
2）税务登记证正副本 35
3）组织机构代码证正副本 37
4）开户许可证 39
5）环境污染治理资质证书正副本 40
6）工程设计证书副本 42
7）市政公用工程施工、机电设备安装证书 44
8）安全生产许可证 46
9）重点新产品证书 47
10）环境保护产品认定证书 48
11）专利证书 49
12）相关荣誉证书 50

第一章 设计方案重要内容提醒
1、污水来源
XXXX拥有床位200张，每床位排污量按0.8m3计算，日排污量为160m³。该水不解决任意排放，必将污染环境，影响人们的身心健康，因此该院决定采用无动力一体化设备治理污水，在治病救人的同时，解决治污问题。
2、污水排向
XXXXX天天所排污水160m³，该水经解决后，通过城市下水道进入污水治理厂进行再解决。
3、技术优点
1）无电自动运营，实现无人值守；
2）解决效果好，运营成本低；
3）占地面积小，工程投资低；
4）性能稳定，安全可靠；
5）寿命长，主体设备使用寿命可达25年以上。
4、重要技术指标
1）电耗：不用电，电耗为0；
2）盐耗：不用盐，盐耗为0；
3）运营费用少，每吨污水的运营解决费用为0.133元／m3。
4）设备寿命：25年内设备无换件，基本上无维修。
5、重要经济指标
1）占地：35.0㎡
2）用电
无动力污水解决设备自身不用电，但是污水池的定期清淤排泥需要用少量的电，天天需要用电8.25度。
3）安装
无动力污水解决成套设备安装简朴，用户可以按照安装图自行安装调试，也可委托我公司安装调试，还可以请我公司指导用户安装调试。
6、 投资
1）土建投资
污水解决池由我公司设计后，提交甲方根据本地定额预算后拟定，本方案不对土建做出估价。
2）设备投资
（1）配套设备投资：9.03万元
（2）设计费：0.3万元
（3）安装费：0.4万元
（4）设备总投资：9.73万元
7、承诺
重庆楚天环保工程有限公司的前身是重庆警备区军办公司改制而成，“重协议，守信用”是公司长期以来的宗旨。公司承诺，凡采用楚天公司的设备，污水治理不达标者，实行退货补偿，质量问题包退换，绝不失信，保证兑现。
8、验收达标情况
本公司创建以来，承建近百家医院污水工程，解决后的污水所有达标排放，并通过环保验收，达标验收通过率100%。若我公司的产品不达标，则退货补偿。

第二章 污水解决方案设计
1、概述
（1）建设项目名称：医院污水解决工程。
（2）建设项目地点：XXXX医院规划内。
（3）建设性质：新建项目。
（4）建设单位：上海海华医院。
1）项目介绍
XXXX医院为认真贯彻贯彻《国务院关于贯彻科学发展观加强环境保护的决定》，维护良好的生态环境，保障人体健康。医院决定对该院排出的160m³/d污水进行解决。
根据《医疗结构水污染物排放标准》（GB 18466-2023）及《中华人民共和国水污染防治法》中的相关规定：医院污水解决后，通过城市下水道进入污水解决厂的，执行（GB 18466-2023）《医疗结构水污染物排放标准》中表2所规定的预解决规定。
一般医院污水由来自住院部、门诊室、实（化）验室、食堂、浴室、卫生间、试剂室、洗衣房等场合所排放的污水组成。医院污水中具有一些特殊的污染物，如药物、消毒剂、诊断用剂、洗涤剂以及大量病原性微生物、寄生虫及各种病毒，如蛔虫卵、肝炎病毒、结核菌和痢疾菌等。该污水是一种低浓度污水，水质与一般生活污水类似，其中除具有有机和无机污染物，如各种药物、消毒剂、手术遗弃物等污染物，还具有大量病菌、病毒和寄生虫，成分较为复杂。与工业废水和生活废水相比，它具有水量小，污染力强等特点。该废水如未经解决而直接排入水体，必然会污染水源，会对周边水域及土壤导致比较严重的污染，从而危害人民的正常生活。
根据XXX医院污水解决的实际情况，结合国家关于医院污水解决的有关法律法规及相关政策、技术规范，采用无动力一体化医院污水解决设备治理该水较为合理。
2）项目建设的必要性
医院污水中具有一些特殊的污染物，如药物、消毒剂、诊断用剂、洗涤剂以及大量病原性微生物、寄生虫及各种病毒，如蛔虫卵、肝炎病毒、结核菌和痢疾菌等。如任其排放，必然会污染水源，传播疾病。因此，根据国家法律法规和出于公共安全的责任，建立医院污水解决设施是势在必行的。
3）设计依据
（1）《医疗机构水污染物排放标准》（GB18466-2023）
（2）《城乡污水解决厂污染物排放》（GB18918-2023）
（3）《中华人民共和国环境保护法》1989年12月
（4）《中华人民共和国传染病防治法》（中华人民共和国主席令第十五号）
（5）《建设项目环境保护条例》国务院令第253号
（6）《中华人民共和国水污染防治法实行细则》2023年3月20日
（8）《医院污水解决设计规范》CECS07:78
（9）医院污水解决技术指南》国环发[2023]197号
（10）医院排放的污水水质水量
（11）其它相关的法律法规和规章
4）设计范围
本方案设计范围涉及污水解决站界内的所有工艺设计和工程设计，不涉及污水解决站外的饮水和排水部分，也不考虑污水解决厂的通讯、供热、采暖等辅助工程。重要涉及以下范围：
（1）污水解决站构筑物布置和管网布置；
（2）污水解决站工艺选择和流程及构筑物结构设计；
（3）污水解决站管道连接和电路设计；
（4）设备选型及安装设计；
（5）污水解决站运营及管理规划。
5）采用规范及引用文献
《医疗结构水污染物排放标准》（GB18466-2023）
《城乡污水解决厂污染物排放》（GB18918-2023）
《城市污水再生运用城市杂用水水质》（GB/T18920-2023）
《医院污水解决技术指南》国环发[2023]197号
《综合医院建筑设计规范》JGJ49-88
《医院污水解决设计规范》CECS07：2023
《室外排水设计规范》（GBJ14-87）
《给水排水工程结构设计规范》（GBJ69-84）
《泵站设计规范》（GB/T50265-97）
《建筑给水排水设计规范》（GBJ15-88）
《给水排水工程管道结构设计规范》
《水工砼结构设计规范》（SDJ20-78）
《混凝土结构设计规范》（GBJ69-84）
《建筑设计防火规范》（GBJ16-87）
《建筑设计防水规范》
《建筑地基基础设计规范》（GBJ17-89）
《工业公司厂界环境排放标准》（GB12348-2023）
《给水排水制图标准》（GB3096-2023）
《给水排水制图标准》（GB/50106-2023）
《总图制图标准》（GB/50103-2023）
《建筑制图标准》（GB/50104-2023）
《建筑结构制图标准》（GB/50105-2023）
《给水排水工程概预算与经济评价手册》
《环境工程设计手册》
《水解决工程师手册》
《水污染的工程风险分析》
《水解决剂概论》
2、设计背景
1）设计水质及水量
（1）污水水量
根据现有用水量记录资料，结合医院职工楼生活污水与医院医疗污水相分离的实际情况，在考虑有一定发展余量的基础上，医院污水解决站设计规模为160吨/天，天天运营24小时，每小时解决水量6.67吨。
（2）污水水质
医院污水由于其排放的不均匀性，污水水质随季节的变动较大，污水水质的合理拟定关系到污水解决设施的设计和建设是否合理、可靠，关系到能否达成污水的解决规定，因此污水水质必须合理取值。由于医院缺少相应污水水质数据积累，提出下表医院污水水质数据以供参考：
参数名称
CODcr
BOD5
SS
动植物油
粪大肠菌群数
水质数据
400
200
200
30
1.0×106~3.0×108
注：上表数据单位除粪大肠菌群数为MPN/L外，其余均为㎎/L。
2）解决限度规定
根据上表分析和我公司在医院污水解决上的经验，拟定污水解决站设计进水水质如下表：
参数名称
CODcr
BOD5
SS
动植物油
粪大肠菌群
肠道致病菌
肠道病毒
水质数据
250
100
60
20
5000
无
无
注：上表数据单位除粪大肠菌群数为MPN/L外，其余均为㎎/L。

去除率见下表：
水质参数
进水（㎎/L）
出水（㎎/L）
去除率（％）
CODcr
400
250
37.5
BOD5
200
100
50
SS
200
60
70
动植物油
40
20
50
粪大肠菌群数
1.0×106~3.0×108
5000
99.99
肠道致病菌
不可计数
0
100
肠道病毒
不可计数
0
100
3）解决目的和方式的拟定
根据《医疗结构水污染物排放标准》（GB 18466-2023）及《中华人民共和国水污染防治法》中的相关规定：该医院污水解决后，通过城市下水道进入污水解决厂，执行（GB 18466-2023）《医疗结构水污染物排放标准》中表2预解决规定。本医院污水解决后，通过城市下水道进入污水解决厂，其目的是一级解决或一级强化解决+消毒工艺。
本设计采用无动力的方式来实现一级强化解决+消毒工艺，治理了污染、保护了环境、节省了能源。
4）设计原则
（1）贯彻执行国家关于环境保护的政策，符合国家的有关法律、法规、规范及标准，结合医院的具体情况，采用先进、实用、成熟、可靠的解决工艺，满足水质、水量波动，保证消毒效果。
（2）根据进水水质和环保规定出水水质，所选污水解决工艺力求技术先进成熟、解决效果好、运营稳妥可靠、高效节能、经济合理、保证污水解决效果，减少工程投资及平常运营费用。
①最大限度上减少解决成本和保证系统稳定运营；
②妥善解决和处置污水解决过程中产生的栅渣、沉沙和污泥，避免导致二次污染；
③为保证工程的可靠性和有效性，提高自动化水平，减少运营费，减少平常维修工作量，改善工人操作条件；
④采用无电自动控制，实现专人值守，做到技术可靠，经济合理。
⑤平面布置力求在便于施工、便于安装和便于维修的前提下，使各解决构筑物尽量集中，节约用地，扩大绿地面积，并留有发展余地。
3、污水成分
1）悬浮物及漂浮物
一般均在病房出口处设立化粪池。污水进入化粪池后，其中比较大的污染物在化粪池中沉淀分离，发酵消化，化粪池漂浮物和有机杂质定期清理并通过消毒后外运解决。
2）有机污染物
医院污水的有机物一般大于城市污水，BOD5多在200毫克/升左右，CODcr多在400毫克/升左右，SS多在200毫克/升左右。对于此类污水的解决，常采用一级解决+消毒工艺或一级强化解决+消毒工艺，目前先进而又成熟的一级强化解决+消毒工艺是无动力一体化医院污水解决设备，该设备应用广、案例多、受命长、无端障、不用电、没噪音。
3）放射性同位素
由于原子核自发蜕变产生射线，它的存在使污水具有放射性污染，无法人为的改变污水中放射性物质的强度和性能。因此只有用稀释或浓缩的办法来减少或避免灾害。对于这种污水可根据放射性物质的种类、半衰期长短来决定其解决方法。对于半衰期短的元素，采用储存的方法或用稀释的方法进行解决；对于半衰期长的放射性物质可采用物理、化学或生物法进行解决，将其先从污水中分离出来。根据调查，目前一般医院中使用的放射性元素均系半衰期较短者，并且污染量比较少，故通常采用衰变法解决。
4）寄生虫
寄生虫卵来源于粪便中，其比重大于粪便污水（约1.02—1.04），故可通过沉淀将其从污水中分离。一般用蛔虫卵作为寄生虫的死亡标准，即当蛔虫卵死亡时，便认为其它虫卵均已死亡。蛔虫卵在外界可活1-5年，但在发酵环境中，生命期则大大缩短。在堆积的粪便中，夏天能活7天，冬天能活21天。通常采用的化粪池，污泥清掏工作在三月以上，寄生虫卵完全可以在池中沉淀，在发酵环境中杀灭。
5）病毒
病毒是一种远比细菌小的物体，它们没有完整的细胞结构，必须在一定的活细胞中才干生存繁殖。在人类的传染病中，80%是由病毒引起的。病毒一般来说耐冷不耐热（但肝炎病毒对热、干燥和冰冻均有一定抵抗力，如甲型肝炎病毒耐热56℃在1小时以上；乙肝病毒耐热60℃在4小时以上），但是，几乎所有病毒对高温煮沸和强氧化剂都很敏感，因此可投一定浓度的氯使其灭活。
6）传染病菌
传染病菌的种类很多，但其活动规律则大同小异，一般在PH值5-9.6范围内生存，当PH值超过此范围病菌即死亡。病菌在清水中能活一个多月，但在粪便污水中生活时间较短。这是由于：a.粪便污水中具有自身分解生成的氨，可起杀菌作用；b.大便分解还能产生某些灭菌素使细菌灭活，此外大部分病菌（除破伤风是厌氧菌外）都是好氧的。运用这一特性，如将水池加盖密封，一方面由于有机物的分解消耗大量氧，另一方面因池子密封补氧困难，导致池子中溶解氧减少，致使好氧病菌在缺氧下自行消灭。此外，在化验室、检查室中尚有铬、汞等重金属存在，可用化学方法去除。
综上所述，医院污水是一种极其复杂的体系，因此，采用常规解决方法很难达成满意的效果。
近来发展起来的无动力一体化污水解决技术，在医院污水解决工程上被广泛应用，收到了极好的效果，这是由于无动力医院污水解决技术采用双置投加、双置投配、双置混合、快沉过滤、消毒杀菌为一体，致使强氧化剂在活化条件下，完毕氧化、吸附、絮凝、助凝、杀菌、杀虫、除臭等解决过程，解决后的水达标排放。
4、污水解决工艺

第三章 医院污水解决工程设计
1、污水水量
医院床位200张，每床位污水排量为0.8m3，日污水量为160m³，所以每小时污水量为6.67m³。
2、进水水质设计
1）进水水质
根据医院污水解决技术指南的规定，医院污水进出口浓度如下表：
参数名称
CODcr
BOD5
SS
动植物油
粪大肠菌群数
水质数据
400
200
200
30
1.6×108
注：上表数据单位除粪大肠菌群数为MPN/L外，其余均为㎎/L。
2）解决限度规定
根据《医疗结构水污染物排放标准》（GB 18466-2023）及《中华人民共和国水污染防治法》中的相关规定：该医院污水解决后，通过城市下水道进入污水解决厂，执行（GB 18466-2023）《医疗结构水污染物排放标准》中表2预解决规定，其出水指标如下表：
参数名称
CODcr
BOD5
SS
动植物油
粪大肠菌群
肠道致病菌
肠道病毒
水质数据
250
100
60
20
5000
无
无
注：上表数据单位除粪大肠菌群数为MPN/L外，其余均为㎎/L。

去除率见下表：
水质参数
进水（㎎/L）
出水（㎎/L）
去除率（％）
CODcr
400
250
37.5
BOD5
200
100
50
SS
200
60
70
动植物油
40
20
50
粪大肠菌群数
1.6×108
5000
99.99
肠道致病菌
不可计数
0
100
肠道病毒
不可计数
0
100
3、重要污染物解决量
污染名称

污染物解决量
CODcr
BOD5
SS
动植物油
粪大
肠菌数
肠道
致病菌
肠道病毒
160m³污水中天天和每年污染物消除污染量
日解决量
（㎏/d）
24.0
16.0
22.4
3.2
无法计算
无法计算
无法计算
年解决量
（T/年）
8.76
5.84
8.16
1.16
无法计算
无法计算
无法计算
4、污水解决系统设计
1）工艺流程图

2）设计系统
（1）化粪池
重要功能：化粪池分解大颗粒物质，沉降悬浮物，腐烂硝化有机污染物，为后续解决发明条件。
化粪池应属于主体工程设计中的下水工程设计范畴，而不是医院污水解决的设计范畴。也就是说医院大楼设计时，设计单位应按以下规定设计化粪池：
化粪池的沉淀部分和腐化部分的计算容积，应按《建筑给水排水设计规范》(GBJ15-88)第3.8.2～3.8.5条拟定。污水在化粪池中停留时间不宜小于36ｈ，也不大于72ｈ。对于无污泥处置的污水解决系统，化粪池容积还应涉及贮存污泥的容积。化粪池的施工应和下水工程一道，由大楼主体承包商负责自承建。
（2）格栅池
重要功能：去除污水中较大的悬浮物，保证污水正常稳定运营。
设计参数：Qmax=160m³/d=6.67m³/h=0.0018m³/s
栅前水深h=0.4m，过栅流速V=0.6m/s，进水渠道肩宽部分的尺寸角采用α1=20°，栅前渠高取h2=0.3m，栅条间隙宽度b=0.005m，格栅宽S=0.02m，格栅安装倾角α=60°。
①栅条间隙数：
②栅条间隙数：B=S（n-1）+bn=0.02×(2-1)+0.005×2=0.03
由于计算栅槽宽度过小，因此实际B取0.8m。

③进水渠道渐宽部分的长度L1，设计进水宽B1=0.5m，其渐宽部分角度α1=20°（进水渠道内的流速为0.015m/s,小于V=0.6m³/s，符合规定）。

④栅槽与出水渠道连接处的渐宽部分长度L2：

⑤通过格栅的水头损失（h1），设栅条断面为锐边矩形断面B=2.42，K=3。
h10.73m
⑥栅后总高度（H）：H＝h+h1+h2＝0.4＋0.73＋0.3＝1.43m
⑦栅槽总长度L：
即L＝0.42+0.21+0.5+1.0+0.7/tan60°=2.53m
因此格栅槽:
组合尺寸：L×B×H＝2.53×0.8×1.43m。
设计尺寸：L×B×H＝3.0×1.0×2.7m
设计容积：8.1m3
构筑物：由进水室、格栅渠道组成，砖混结构。在格栅进水室设立应急溢流管，当设备故障或其非常因素，使进水室的污水超过最高设定水位时，污水通过应急溢流管超越排出，为了检修，在格栅前设立圆形闸阀。
格栅安装：安装角度60度；过栅损失:0.08m；过栅流速0.6m／s。
设备选型：设计选用HF-600型人工格栅1个，间距:5mm。
格栅除污机是一种可以清除水中各种漂浮物、悬浮物的设备。达成初步解决及保护后续给排水设备的目的。
（3）调节池
重要功能：调节污水水量、水峰和水质，以削减高峰负荷，利于后续解决。
设计参数：Q＝160m3／86400s＝0.0018m3／s；
水力停留时间：4h；
有效容积：（160/24）×4=26.67m3；
设计尺寸：L×B×H=4.0×2.5×2.7m；
设计容量：27.0m³；
结构方式：钢筋混凝土结构。
（4）生化池
重要功能：污水经前置和后置无动力设备解决后，自上而下，以下向流的方式，均匀的进入生化池中间沉降区，并借助于流体下行的重力作用，使污泥以4倍于沉速，将污泥快速沉降到生化池底部，在上部水的压力作用下，将污泥排至池外的污泥池。污水经导流后，以上向流的方式，通过斜管沉淀区，以8倍沉速，使污泥在重力的作用下，同样快速沉降到生化池底部，污泥同样在上部水的压力作用下，将污泥排至设备外的污泥池。斜管沉淀区上填有滤料，过滤水残余后，出水清澈透明，外排到设备外污泥池中的污泥用吸粪车定期吸走。
设计参数：Q＝160m3／86400s＝0.0018m3／s；
竖沉区设计参数：设计表面水力负荷：4m3／m2·h；则A1＝6.67／4＝0.1.67m2；
斜沉区设计参数：设计表面水力负荷：8m3／m2·h；则A2＝6.67／8＝0.83m2；
A1＋A2＝1.67＋0.83＝2.5m2；
设计斜管孔径100mm，斜管长1m，斜管水平倾角60度，斜管垂直调试0.86m，斜管上部水深0.7m，缓冲层高度0.5m；
池内停留时间：t1＝2.06m／8m3／m2·h＝15.45min（2.06代表池深0.5＋0.7＋0.86）；
t2＝2.06m／4m3／m2·h＝30.9min；
污泥回流区尺寸：L×B＝1×1m；泥斗倾角：45度；泥斗高：2m；
生化池总高：0.7＋0.86＋1.0＋2.0＋0.5m＝5.06m；
停留时间：HRT≥2.0h；
设计尺寸：L×B×H＝4.0×2.5×2.7m；
设计容积：27.0m3；
设计数量：1套；
结构方式：钢筋混凝土结构。
（5）消毒池
重要功能：消毒是污水解决的重要工序之一，根据传染病防治法和2023年6月由建设部、国家环保总局、科技部联合发布的［2023］124号文中规定“为保证公共卫生安全，防止传染性疾病传播，污水解决应设立消毒设施”。因此，污水解决必须设立完善的消毒设施，选用完善的消毒设备。
设计参数：Q＝160m3／24h＝6.67m3／h
消毒设施：翻腾S推流接触消毒工艺，保证废水混合和消毒接触效果；
该工艺由下翻腾混合段、S型推流接触消毒段、上翻腾三部分组成。
下翻腾段水力停留时间：60s；
S型推流接触消毒段水力停留时间：1.5h；
上翻腾段水力停留时间：60s；
有效容积：（160÷24）×（60÷3600+1.5+60÷3600）=10.2m3
设计尺寸：L×B×H＝3.0×2.5×2.7m
设计容积：20.25m3
结构方式：钢筋混凝土结构。
设备选型：LJQ-200
设备功能：
消毒设备采用无动力一体化医院污水解决设备，该设备根据生物净化和流体力学原理，采用“化粪池→格栅槽→调节池→生化池→消毒池→采样井→排放”工艺流程，解决后的污水完全达成国标《GB18466－2023医疗机构水污染物排入标准》规定。经环保机构与卫生防疫部门检测及全国近百家医院使用，证明该设备设计合理、技术先进、性能稳定、使用安全，各项技术性能居国内领先地位，适合各大中小医院使用，具有以下优点：
1、无电自动运营，实现无人值守
该设备在不用电源的条件下自动运转，做到有污水自动开机，无污水自动停机；污水量越大，运转频率自动加快，污水量越小，运转频率自动减小；在整个运营过程中，实现无人值守，管理十分方便。
2、解决效果好，运营成本低
该设备将生物净化与流体力学融为一体，能根据不同水量、不同水质自动投加生化剂、净化剂、消毒剂，大大提高了解决效果，减少了解决成本。
3、占地面积小，工程投资少
该设备与传统工艺比较，淘汰提高泵、控制台、电子液位器、曝气机等电器和机械设备，节约占地面积、减少设备投资、节省工程成本。
4、性能稳定，安全可靠
该设备没有机械转动、不存在机械磨损，不怕污水腐蚀，性能稳定、安全可靠，使用寿命均在25年以上，是目前投资最少、能耗最低、使用寿命最长、管理最方便的污水解决设备。
5、解决彻底，没有污泥
该设备充足运用生物作用，使难容解、高分子有机物通过生物剂产生胞外酶等综合作用，将污水中的有机物较彻底分解成：H2、CO2、H2S、T CH4等气体，由于生化完全，降解彻底，没有污泥产生，节省污泥设备费用。
6、 使用灵活，不受限购
该设备可任意选用次氯酸钠、次氯酸钙、二氯异氰尿酸钠和商品二氧化氯消毒污水，没有公安机关限批、限购、以及危禁药品，使用方便。
该设备还可以任意选用生化剂、净化剂、中和剂，脱色剂、沉淀剂解决污水，不受地区环境限制，使用灵活，不受限购。
7、 功能先进，是抱负的知名设备
该设备无电自动运转，是典型的节能设备；运营无噪声，是抱负的环保设备；不耗自来水，是典型的节水设备；2023无需维修，是名符其实的长寿设备；一次调准长期不变，是知名的傻瓜设备。
（6）污泥干化池
污泥为每立方米污水产生0.01m³×日水量
即日产污泥量为：0.01×160=1.6m³（含水率为99%），按固定符合为10kg/㎡.d计算，则浓缩区面积为A=1.6×1000×（1-99%）÷10=1.6㎡。
则设计池子长宽：L×B=1.5×3.0m；
设计尺寸：L×B×H=3.0×1.5×2.7m；
设计容积：12.15m³；
污泥停留时间：HRT=12天左右；
清淤排泥设备：2台排泥泵
重要设备及控制方式：设清淤排泥泵2台,一用一备，实际运营一台，每8小时工作次，一运营5-10分钟，天天工作3次，日工作15-30分钟，重要用来排除沉沙和无机污泥。
清淤排泥泵采用潜水式无堵塞排泥型号：80WQ65-25-7.5，Q＝65m3／h，H＝25m，N＝7.5kw。液位控制器：型号FK2,数量2支。即：储水池出口管径为80mm。
80WQ65-25-7.5型系列潜水排污泵采用美国克瑞泵公司先进的技术，同时采用单叶片自动切割叶轮，性能优于WQ系列型排污泵，特别合用于输送具有坚硬固体、纤维物的流体，以及特别脏、粘和滑的流体。所有泵均装有经调整好的撕裂机构能将污水中长纤维、袋、带、草、布条等撕裂后排出。因此在污水中工作不会堵塞，无需在泵上加装滤网，运营极其可靠。AS系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。
（7）废气体解决
无动力污水解决设备所需的污水解决池采用封闭式结构，没有气体外溢，加上无动力一体化医院污水解决设备在消毒杀菌、杀虫的同时，消除污水中的臭味，因此污水解决站没有异味产生。
（8）噪音解决
无动力污水解决设备不用电源，没有机械转动设备，无噪音，这也是无动力医院污水解决的又一大特点。所以不需要消除噪音的设备。
（9）管道设计
场内管道均采用不同颜色的PVC和PPR管道，按给水、污水、气、冲洗管等工种不同，以颜色区分。本工程建议：给水管：蓝色；污水管：黑色；活化剂管：白色：氧化剂管：红色，其余管道颜色现场另行商定。
（10）污水解决房
污水解决房设在地上，分为设备间和储存间，设备间位置与甲方商议后拟定，但离污水解决池不能过远。
组合尺寸：L×B=7.0×2.5m,一间，共17.5平方米。
5、建构筑物占地面积汇总表
序号
构筑物名称
建筑尺寸
结构
单位
数量
占地面积(m2)
1
格栅池
L×B×H=3.0×1.0×2.7m
砖混
座
1
3.0
2
调节池
L×B×H=4.0×2.5×2.7m
钢筋混凝土
座
1
10.0
3
生化池
L×B×H=4.0×2.5×2.7m
钢筋混凝土
座
1
10.0
4
消毒池
L×B×H=3.0×2.5×2.7m
钢筋混凝土
座
1
7.5
5
污泥干化池
L×B×H=3.0×1.5×2.7m
钢筋混凝土
座
1
4.5
6
污水解决房
L×B=7.0×2.5m
砖混
间
1
建于污水池上，不占面积
7
合计
35
6、设备汇总表
序号
设备名称
型号　规格　技术参数
单位
数量
功率kw
材质
产地
备注
一
格栅池
1
格栅
HF－600,间距5mm
台
1
-
PVC
楚天

二
调节池
1
前置无动力解决设备
PVC材质，制作：强酸、强碱、高盐作用下，抗腐蚀性极强，使用寿命30年以上
台
1
-
PVC
楚天

2
连接管
Φ25、Φ50
批
1
-
PVC
山东

3
阀门
标准件
批
1

PVC
浙江

三
生化池
1
斜管
斜管孔径100mm，斜管长1m
M2
12

PVC
楚天

2
排泥管
成套
套
1

PVC
楚天

3
调节阀
Ф300
个
2

PVC
上海
水量调节
四
消毒池
1
后置无动力消毒设备
PVC材质，制作：强酸、强碱、高盐作用下，抗腐蚀性极强，使用寿命30年以上
台
1
-
PVC
楚天

2
连接管
Φ25、Φ50
批
1
-
PVC
山东

3
阀门
标准件
批
1

PVC
浙江

五
污泥干化池
1
穿孔滤水管
非标制作
套
1

PVC
自产

2
清淤排泥泵
80WQ65-25-7.5
台
2

铸铁
上海

7、电耗记录汇总表
序号
设备名称
规格　　型号
功率
（KW）
数量
运转方式
运营时间
（h）
日耗电
（KWh）
1
清淤排泥泵
80WQ65-25-7.5
7.5
2
设清淤排泥泵2台,一用一备，实际运营一台，每8小时工作次，一运营5-10分钟，天天工作3次，日工作15-30分钟。
30
3.75
2
照明电
节能灯
0.3
3

5
4.5
3
合　　　计
8.25
8、工程建设费用投资概算
1）土建造价概算
序号
项目内容
数量
单位
结构／型号
单价（万元）
总价（万元）
备注
1
格栅池
8.1
m3
钢筋混凝土
—
—
污水解决池由我公司免费设计后，提交甲方根据本地定额预算为准。

2
调节池
27.0
m3
钢筋混凝土
—
—
3
生化池
27.0
m3
钢筋混凝土
—
—
4
消毒池
20.25
m3
钢筋混凝土
—
—
5
污泥解决池
12.15
m3
钢筋混凝土
—
—
6
设备房
17.5
m2
砖混
—
—
7
合　　　计
—
2）设备造价概算
序号
项目名称
型号　规格　技术参数
单位
数量
单价（万元）
合计（万元）
备 注
一
格栅池

1
格栅
HF－600，PVC材质
台
1
0.4
0.4

二
调节池

1
前置无动力解决设备
PVC材质，制作：强酸、强碱、高盐作用下，抗腐蚀性极强，使用寿命30年以上
台
1
2.7
2.7

2
连接管
Φ25、Φ50
批
1
0.25
0.25

3
阀门
标准件
批
1
0.3
0.3

三
生化池

1
斜管
斜管孔径100mm，斜管长1m
M2
8
0.05
0.4

2
排泥管
成套 PVC
套
1
0.15
0.15

3
调节阀
Ф300
个
2
0.04
0.08

四
消毒池

1
后置无动力消毒设备
PVC材质，制作：强酸、强碱、高盐作用下，抗腐蚀性极强，使用寿命30年以上
台
1
2.7
2.7

2
连接管
Φ25、Φ50
批
1
0.25
0.25

3
阀门
标准件
批
1
0.3
0.3

五
污泥干化池

1
穿孔滤水管
非标制作
套
1
0.3
0.3

2
清淤排泥泵
80WQ65-25-7.5
台
2
0.6
1.2

六
合 计
9.03

3）工程总造价概算
序号
费用名称
价格（万元）
备 注
一
主体工程土建造价
—
土建造价是以有效容积进行估算，实际工程费用待土建施工图出来后以本地实际定额为准，监测费各地不统一，以实际发生按实计算。
二
配套设备造价
9.03
三
设计费
0.3
四
安装费
0.4
五
运送费
代办运送
六
工程总造价
9.73
9、运营费用计算分析
污水解决采用净化剂+消毒剂，保证达标排放，其运营费用分析如下：
1）净化剂
每吨水加入0.031㎏，每公斤费用2.0元，吨水解决药剂费为0.062元。
2）消毒剂
消毒剂
每kg消毒剂价格
（元）
吨水消毒费
（元）
200床天天用量
（kg）
日污水量
（t）
每吨水用量
（kg）
32.0
160
0.2
0.2
0.04
3）照明和清淤排泥电费
日耗电(kw)
电费单价(元)
日用电费(元)
日解决水量（T）
吨水运营用电费（元）
8.25
0.6
4.95
160
0.031
4）吨水运营费
净化剂费＋消毒剂＋照明和清淤排泥电费＝0.062+0.04＋0.031＝0.133元／吨
10、施工进度计划
本工程施工进度暂定为：
天
项目
10
20
