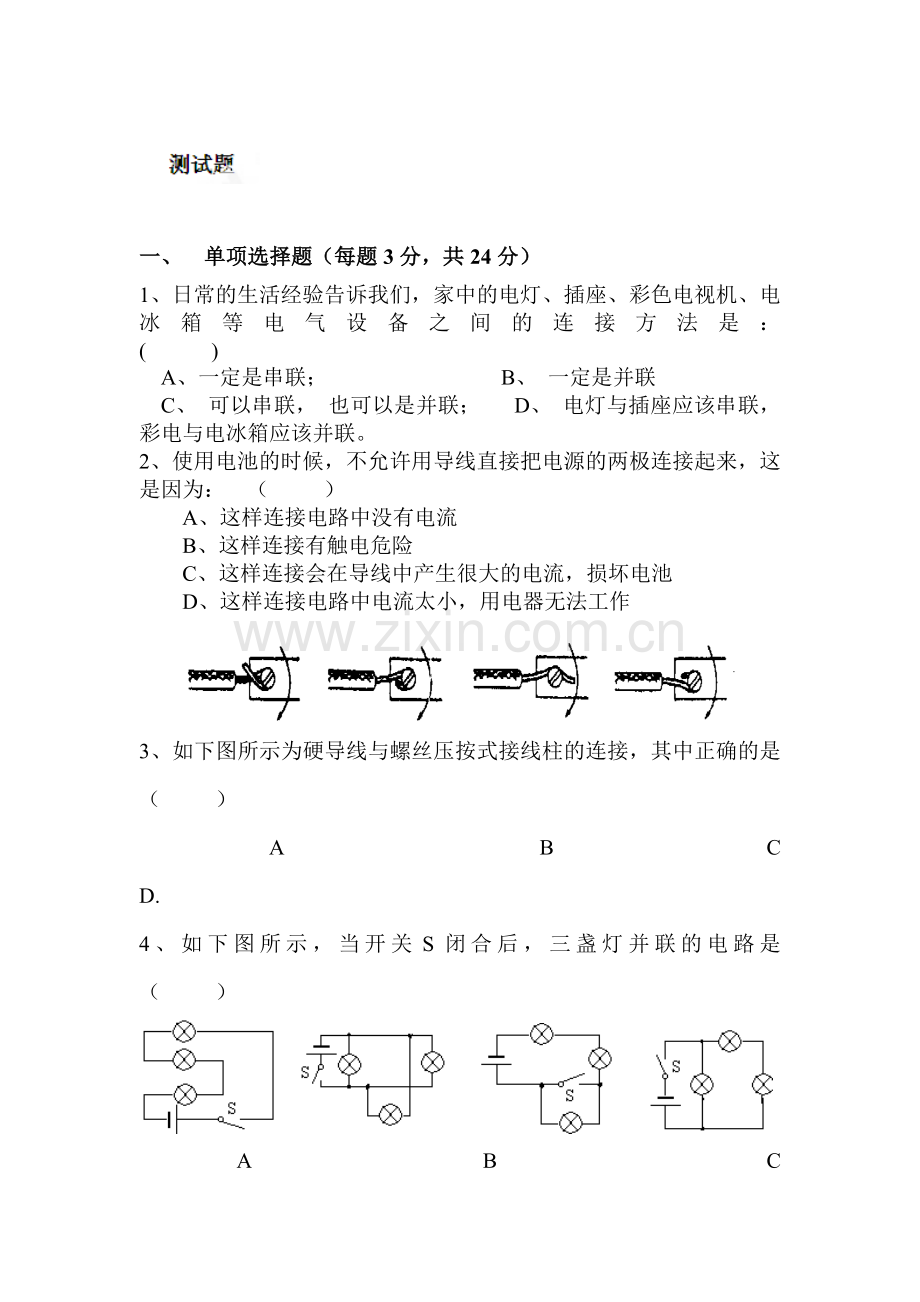

一、 单项选择题（每题3分，共24分）
1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是： ( )
A、一定是串联； B、 一定是并联
C、 可以串联， 也可以是并联； D、 电灯与插座应该串联， 彩电与电冰箱应该并联。
2、使用电池的时候，不允许用导线直接把电源的两极连接起来，这是因为： （ ）
A、这样连接电路中没有电流
B、这样连接有触电危险
C、这样连接会在导线中产生很大的电流，损坏电池
D、这样连接电路中电流太小，用电器无法工作
3、如下图所示为硬导线与螺丝压按式接线柱的连接，其中正确的是 （ ）
A B C D.
4、如下图所示，当开关S闭合后，三盏灯并联的电路是 （ ）

A B C D

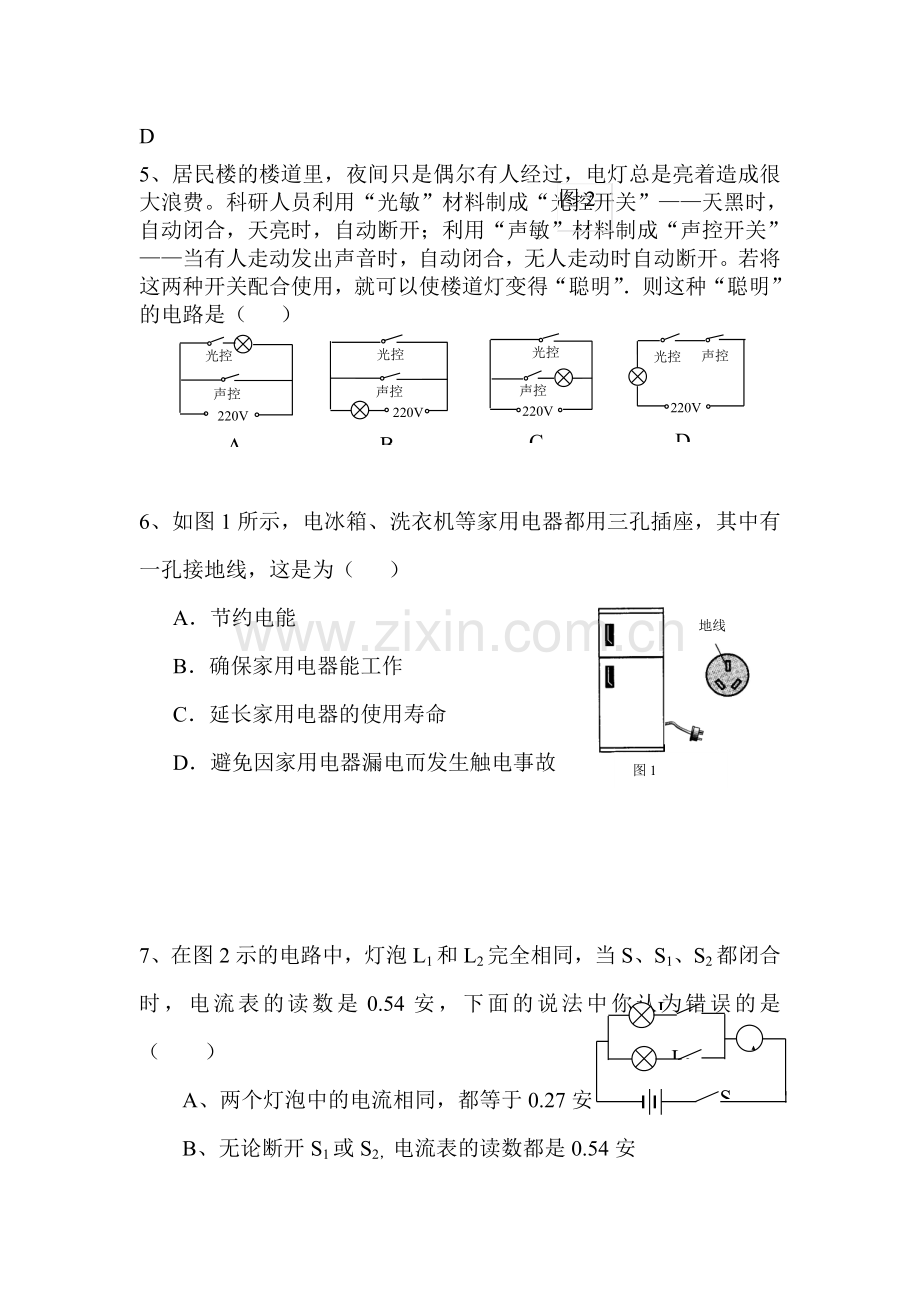

5、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（ ）
220V
220V
220V
220V
A
B
C
D
光控
声控
声控
光控
光控
声控
光控
声控

6、如图1所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为（ ）
地线
图1
A．节约电能
B．确保家用电器能工作
C．延长家用电器的使用寿命
D．避免因家用电器漏电而发生触电事故

A
L2 S2
L1 S1
S
7、在图2示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是 （ ）
图2
A、两个灯泡中的电流相同，都等于0.27安
B、无论断开S1或S2，电流表的读数都是0.54安
C、无论断开S1或S2，电流表的读数都是0.27安
D、电流表的读数是干路电流，大小等于L1、L2电流之和
A
B
C
D
火线
零线
8、如图3是家庭电路的一部分，电工检修照明电路时发现开关S闭合后灯不亮，现用测电笔去测C、D两点时，发现氖管均发光，用测电笔去测A、B两点时，只有测A点时氖管发光，那么故障原因是 （ ）
A.火线与零线相碰
B.A、D两点间断路
图3
C.B、D两点间断路
D.灯头内两接线柱短路
二、 填空题（每空1分，共24分）
9、一个完整的电路是由提供电能的 、消耗电能的 、控制电路通断的
和提供电的流动路径的 四部分组成的。
图4
10、如图4所示为测电笔的构造示意图，其中必须用绝缘材料制作的是______ ___，使用测电笔时，手要接触测电笔尾部的__________，笔尖接触电线时，如果氖管发光，表明接触的是_______线.
11、电路中的电流是由电子的 形成的，电流是有方向的，其方向就是从电源的 出发，经过开关和用电器，再回到电源的 。
12、电流是表示 的物理量，电流的单位是 ，用符号 表示。
13、计算器中的电流很小，大约100μA，也就是 A ；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。
14、实验室里通常用 来测量电路中的电流。测量时，电流表必须和被测的用电器 联在电路里，使电流从它的 接线柱流进，从 接线柱流出，并选择合适的 ，绝对不允许不经过 而直接将它连接在电源的两极上。
15、串联电路中各处的电流是 的，并联电路干路的电流 各并联支路的电流 。

三、 作图题（共14分）
16、（1）在右边方框内画出手电筒的电路图。（4分）
（2）按图5的电路图连接实物。（5分）

图5

火线
零线
开
关
保险丝
（3）如图6是家庭电路的一个局部，其中三孔插座准备接大功率用电器，并已接好保险丝；开关控制电灯。请将电路元件连入电路。（5分）

图6

L1
L2
S1
S2
S3
四、 实验题：（共19分）
17、（7分）如图7所示电路中
（1）若使L1、L2串联，则应闭合 ，断开 ；
（2）若使L1、L2并联，则应闭合 ，断开 ；
（3）如果只闭合S1而断开S2、S3，则灯 亮；
图7
（4）同时闭合开关 和 是不允许的.
18、（6分）某同学在使用0
1
2
3
0
0.2
0.4
0.6
+
0.6
3
电流表测量通过某一灯泡的电流的实验，
闭合开关后，发现电流表的指针偏转到如图8所示的位置，于是他立即断开开关.则：
（1）测量时产生这种现象的原因是 ；
图8
（2）该同学为了完成实验，下一步应该采取的措施是 。
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图8中画出指针的位置。
19、（6分） 在“组成串联电路和并联电路”的实验中
（1）连接串联电路的过程中，下列几点要求中没有必要的是（ ）
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是 。
（3）在并联电路中支路开关的作用是 。
五、 综合能力题：（19分）
20、（4分）某中学积极开展STS教育社会实践活动，组织学生到村上宣传安全用电常识，在自制展板上有下面四幅图，请你任选其中二幅为它配上解说词

① ② ③ ④

21、（9分）请根据你学过的知识和生活经验，写出你所知道的不同种类的电路元件的名称，每个写出3种：
①电源： 、 、 ；
②用电器： 、 、 ；
③开关： 、 、 。
22、（6分）芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种办法进行判断，请你分析每一种办法的理由：
（1）打开电视机可以正常观看电视节目，这说明： 。
（2）取下灯泡用电池做电源连接电流表，观察电流表发现指针无偏转，这说明：
。
（3）如果让你来判断你的做法是：
。

参考答案
一、
1
2
3
4
5
6
7
8
B
C
B
B
D
D
B
C

二、9、电源，用电器，开关，导线。
10、笔杆，金属体，火。
11、定向移动，正极，负极。
12、电流强弱，安，A。
13、10－4A，2×108。
14、电流表，串，正，负，量程，用电器。
15、相等，等于，之和。
三、16、（1）见右图。
（2）见下图。

火线
零线
开
关
保险丝

（3）见右图。

四、17、（1）S2S1， S3
（2）S1 S3，S2
（3）L2
（4）S2 S3
0
1
2
3
0
0.2
0.4
0.6
+
0.6
3
18、（1）量程选错，
（2）把量程改接3A的。
（3）见右图。
19、（1）C，（2）控制整个电路的通断（3）控制支路的通断
五、20、① 请不要在电线上晾衣服。
②电视室外天线应远离电线
③发生触电事故应立即切断电源
④发生触电事故时，不要直接用手拉电线。
21、①电源： 发电机 、 干电池 、 蓄电池 ；
②用电器： 电视 、 冰箱 、电灯 ；
③开关： 拉线开关 、 按键开关 、 声控开关 。
22、（1）没有停电（2）灯丝断了（3）用万用表测电阻（合理就行）
