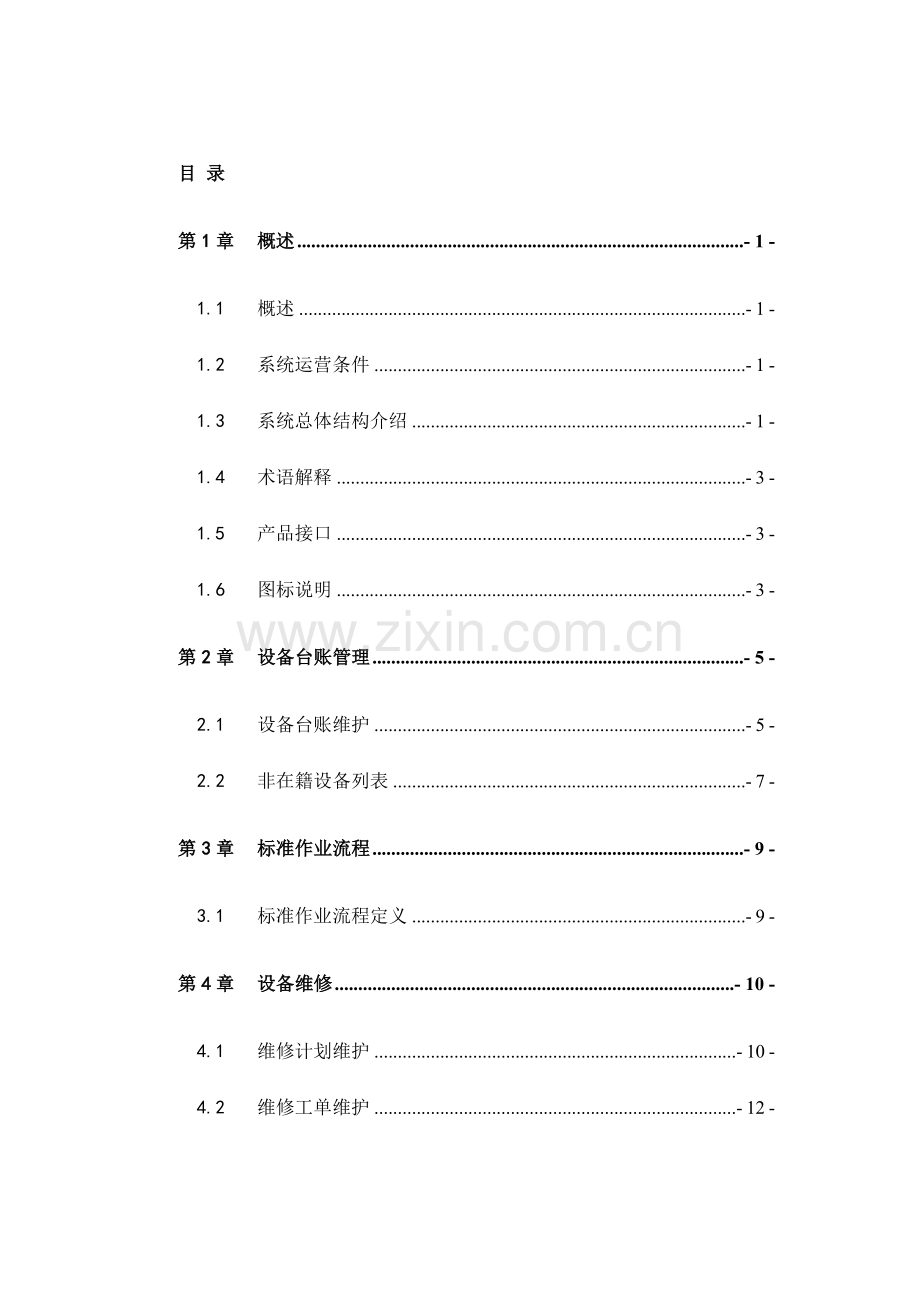

目 录
第1章 概述 - 1 -
1.1 概述 - 1 -
1.2 系统运营条件 - 1 -
1.3 系统总体结构介绍 - 1 -
1.4 术语解释 - 3 -
1.5 产品接口 - 3 -
1.6 图标说明 - 3 -
第2章 设备台账管理 - 5 -
2.1 设备台账维护 - 5 -
2.2 非在籍设备列表 - 7 -
第3章 标准作业流程 - 9 -
3.1 标准作业流程定义 - 9 -
第4章 设备维修 - 10 -
4.1 维修计划维护 - 10 -
4.2 维修工单维护 - 12 -
4.3 维修工单记录 - 13 -
4.4 维修工单验收 - 13 -
4.5 维修工单历史 - 14 -
4.6 备料单打印 - 14 -
4.7 工单退料单 - 14 -
4.8 工单补料单 - 14 -
4.9 明细备料查询 - 14 -
4.10备料汇总查询 - 14 -
第5章 设备点检 - 15 -
5.1 点检计划维护 - 15 -
5.2 点检工单维护 - 15 -
5.3 点检工单记录 - 15 -
5.4 点检工单历史 - 15 -
5.5 明细备料查询 - 16 -
5.6 备料汇总查询 - 16 -
第6章 设备润滑 - 17 -
6.1 润滑计划维护 - 17 -
6.2 润滑工单维护 - 17 -
6.3 润滑工单记录 - 17 -
6.4 润滑工单历史 - 17 -
6.5 明细备料查询 - 17 -
6.6 备料汇总查询 - 18 -
第7章 设备保养 - 19 -
7.1 保养计划维护 - 19 -
7.2 保养工单维护 - 19 -
7.3 保养工单记录 - 19 -
7.4 保养工单历史 - 19 -
7.5 明细备料查询 - 19 -
7.6 备料汇总查询 - 20 -
第8章 设备检查 - 21 -
8.1 检查计划维护 - 21 -
8.2 检查工单维护 - 21 -
8.3 检查工单记录 - 21 -
8.4 检查工单历史 - 21 -
8.5 明细备料查询 - 21 -
8.6 备料汇总查询 - 22 -
第9章 视情维修计划 - 23 -
9.1 视情维修计划维护 - 23 -
9.2 设备监测记录维护 - 24 -
9.3 视情维修工单 - 25 -
9.4 视情维修工单记录 - 25 -
9.5 视情维修工单历史 - 26 -
9.6 明细备料查询 - 26 -
9.7 备料汇总查询 - 26 -
第10章 设备运营 - 27 -
10.1 设备运营记录 - 27 -
第11章 设备故障 - 28 -
11.1 设备故障登记 - 28 -
11.2 设备故障报告 - 28 -
第12章 设备报表 - 29 -
12.1 设备列表 - 29 -
12.2 设备运营登记表 - 29 -
12.3 设备故障分析表 - 29 -
12.4 设备保养工单执行情况表 - 30 -
12.5 设备维修工单执行情况表 - 30 -
12.6 设备耗能登记表 - 30 -
12.7 自定义记录报表 - 30 -
第13章 安全检查 - 32 -
13.1 安全检查记录 - 32 -
13.2 安全检查报表 - 32 -
13.3 设备整改记录 - 32 -
第14章 设备安拆 - 33 -
14.1 设备安拆列表 - 33 -
第15章 基础设立 - 33 -
15.1 设备类型设立 - 33 -
15.2 设备类别设立 - 33 -
15.3 设备状态设立 - 33 -
15.4 设备变动类型设立 - 34 -
15.5 危险类型设立 - 34 -
15.6 保养类别设立 - 34 -
15.7 维修计划类型维护 - 34 -
15.8 设备耗能类型设立 - 34 -
15.9 设备故障设立 - 34 -
15.10 安全防止措施设立 - 34 -
15.11 安全标记设立 - 35 -
15.12 危险信息设立 - 35 -
15.13 维修工单类型设立 - 35 -
15.14 维修工单等级设立 - 35 -
15.15 设备分类维护 - 36 -
15.16 单据套打格式设立 - 36 -

第1章 概述
1.1 概述
设备管理模块（Equipment Management Control，简称EMM）是一个设备管理人员用于全方位管理公司设备的原则、方法和技术。
设备管理模块作为新中大生产制造管理软件的一个子系统，它的最终目的是要帮助公司实现其各种设备正常运营，并保证对设备进行科学的修理及保养，设备管理达成下列目的：
1、保证设备最大限度的正常运营：通过本系统以实现采用严密的维修及保养计划来维护作业的动态安排，科学有序地对设备进行维修和保养。
2、 对设备维修及保养过程进行记录：记录设备维修及保养的各个过程，
做到有据可依、责任到人。
3、 减少设备维修及保养的成本：由于在进行了过程管理，一方面可以通
过科学管理实现减少设备维护成本，另一方面可以减少人为因素导致的浪费。
1.2 系统运营条件
1、基础数据方面需提供物料代号、物料名称、供应商、设备类型、危险信息、故障类别等数据，基础数据维护分别在 “系统基础数据”模块和设备管理的“基础数据管理”。
2、设备台账的定义，设备管理模块的管理对象就是设备，所以事先要定义好设备台账信息。
1.3 系统总体结构介绍
整个设备管理模块由12个模块组成：
【设备基础数据】
在此子模块中，可以设立设备类型、设备类别、危险信息、故障定义等基础数据信息的定义。
【设备台账】
定义设备信息，涉及设备的基本信息、设备部件、设备备品备件、设备参数、设备文档、设备变动记录等数据的维护。
【标准作业计划流程】
本子模块提供标准作业流程操作及定额数据模板的制作，具体涉及标准作业操作信息、人工信息、物料信息、关联资产等数据的维护。
【设备维修】
该子模块提供对设备进行维修的过程管理，涉及维修计划、维修工单、维修工单记录，对归档的历史工单可进行查看。
【设备保养】
该子模块提供对设备进行保养(点检、润滑等设备保养在本系统中单独作为子模块列出，这里的保养指除系统单独列出的保养外的其它保养手段，如清洁、坚固)的过程管理，涉及保养计划、保养工单、保养工单记录，对归档的历史工单可进行查看。
【设备点检】
该子模块提供对设备进行点检的过程管理，涉及点检计划、点检工单、点检工单记录，对归档的历史工单可进行查看。
【设备润滑】
该子模块提供对设备进行润湿的过程管理，涉及润滑计划、润滑工单、润滑工单记录，对归档的历史工单可进行查看。
【设备检查】
该子模块提供对设备进行检查（如精度检测）的过程管理，涉及检查计划、检查工单、检查工单记录，对归档的历史工单可进行查看。
【设备运营】
该子模块提供对设备运营情况的记录。
【设备事故】
该子模块提供对设备事故记行记录。
【视情维修】
视情维修是通过监控掌握设备的状况，对其也许发生功能故障的项目进行必要的防止维修。
【设备报表】
提供设备管理的多张报表。
用户只需单击各个模块的图形按钮，便可以进入各个功能模块进行操作。
1.4 术语解释
2设备：设备一般指生产或生产上所常用的机械和装置，是固定资产的重要组成部分，它是工业公司中可供长期使用并在使用中基本保持原有实物形态的物质资料的总称。在机械系统，设备通常指机械和动力两大类生产设施。
2设备的突发性故障：通过事先的测试或监控不能预测到的及事先并无明显征兆，亦无发展过程的随机故障，发生故障的概率与使用时间无关。
2设备的渐发性故障：通过事先的测试或监控可以预测的故障，发生故障的概率与时间有关。使用时间越长，发生故障的概率越高，如另件磨损、腐蚀、疲劳、老化等。
2平均故障间隔期（MTBF）：MTBF是指可以修理的设备从故障起到下一次故障为止，若干次的时间平均值。各公司应用MTBF分析法来分析“设备的所有停机进行维修作业”是如何发生的，把发生的各种问题记录后做成分析表，从而找出减少维修作业的重点，提高设备的可靠性和维修性。
2新度系数：设备新度系数＝账面值/设备原值，设备新度是反映公司装备的新旧限度，从一定的意义上说，反映了公司装备的技术水平状况，设备新度已作为评价公司装备改造、更新的一个重要指标。
1.5 产品接口
本系统属于新中大生产制造管理软件中的一个模块，它即可与生产计划系统集成使用，也可独立启用。
1.6 图标说明
本功能手册基本上做到重点突出，对于用户操作中也许会引起的错误操作或也许碰到的疑惑，功能手册中都以“注意”、“提醒”、“说明”、“疑难解答”的方式着重列出，以免用户理解错误；此外，本功能手册中示例丰富，基本上都以列举加图片的方式说明各功能具体的操作环节和方法。
这是一个“注意”图标。它提醒您注意各种需要特别注意的因素或一些有趣的事情。

这是一个“提醒”图标。它向您介绍软件中一些较隐蔽的功能。

这是一个“说明”图标。它对也许会引起您误解的问题进行解释。

这是一个“疑难解答”图标。它提醒您一些用户在操作过程中也许带来问题的操作。

第2章 设备台账管理
2.1 设备台账维护
提供对设备台账的录入、修改、删除等功能，设备台账用于定义设备信息，涉及设备的基本信息、设备部件、设备备件、安全信息、设备参数、设备文档、设备变动等信息。
单击菜单“设备台账维护\设备台账管理”进入列表窗体，可在列表窗口中点“增长”按钮打开录入窗口进行数据录入，除设备具体信息标签页，其它的标签页均可通过点击“增行”，“删行”来增删记录。如下图2.1-1所示：

图2.1-1设备台账编辑窗口
条目说明：
2设备状态：描述设备当前所处的状态；
2设备类别：描述设备所属类别；
2设备类型：描述设备所属类型；
2相应物料：描述设备相应物料主文献中的物料，改变相应物料时，系统将物料的规格、单位、制造商、供应商等信息填写到设备台账中；
2设备数量：该设备的数量，系统默认为1；
2设备规格：描述设备的规格；
2设备型号：描述设备的型号。

¥设备具体信息标签页；
2使用部门、使用人：描述设备的使用部门及人员；
2ABC等级：描述设备的ABC等级，以表白设备占所有设备的成本比重；
2新度系数：描述设备新旧程序的一个系数；
2系列号、出厂日期及制造商用于描述商务的制造信息；
2成本科目：用于描述设备所相应的成本科目；
2相应资源：维修设备相应的资源中心资源代码；
2固定资产卡号：设备相应的固定资产卡号；
2可使用周期天数、已使用周期天数：描述设备的可使用及已使用的天数；
2上次故障日期：设备最近一次的故障日期；
2上次维修日期：设备最近一次的维修日期。
¥设备部件标签页
本页中描述设备的子部件，通过维护设备的子部件层次结构以形成设备树，设备可以有子部件也可以没有，子部件自身也是设备，也就是子部件也可以定义子部件。
通过直接录入子部件代码或双击部件代码录入，设备层次结构不能出现闭环，如：父设备不能为子部件或孙部件中的子部件。
¥备查部件标签页
本页用于维护一些辅助的部件，不需要编入设备树，但需要进行登记备查的部件。
¥设备备件标签页
维护设备所使用的备品备件及数量。
通过直接录入类型备件代码或双击备件代码录入，可选的备件为物料主文献中指定为原材料或指定为备品备件的物料。
¥安全信息标签页
维护维修及保养设备时应关注的安全信息。
本页又提成四个标签页：危险及安全措施页用于指定有关联安全措施的危险，危险物料页用于指定危险物料，安全标记页用于指定关联了安全标记的危险，关联资产用于指定由于安全因素相关的设备，在危险及防止措施页中，如选中一行危险信息后在下边的只读数据窗口中会显示其关联的防止措施及安全标记信息。
¥设备参数标签页
维护设备的参数信息，通过录入参数代码、参数类型等定义设备参数。
¥设备文档标签页
维护设备的文档信息，通过录入文档代码、文档内容等定义设备文档信息。
¥设备变动标签页
维护设备的变动情况，通过录入变动因素、变动日期等定义设备变动情况。

设备耗能提供对设备实际耗能的维护与记录。
维护提供对设备代码，能源类型，实际耗能数量，耗能单位，耗能单价等信息的维护。
记录提供对设备实际耗能的记录，按照耗能类型小计，数量和金额的合计。
在列表窗口中点“耗能/维护”按钮打开耗能录入窗口进行设备耗能数据录入如下图2.1-2所示：

图2.1-2耗能录入窗口
2.2 非在籍设备列表
设备台账列表做异动解决（报废、丢失、外部租赁归还）后，设备即从设备台账列表转移到该列表中，解决因素可以查看设备异动解决的信息，查看可以查看设备卡片，恢复可以将非在籍设备列表中的设备恢复到设备台账中去。
图2.2-1 非在籍设备台账列表

第3章 标准作业流程
3.1 标准作业流程定义
提供对标准作业流程的录入、修改、删除等功能，标准作业流程是个模板,定义了操作环节以及操作所需的人工和物料信息。
在设备管理主窗口中，单击菜单“标准作业流程\标准作业流程定义”进入。可在列表窗口中点增长按钮打开录入窗口进行数据录入，各标签页均可通过点击“增行”,“删行”来增删记录。
条目说明：
工单是否可中断：工单启动后是否允许中断。

¥操作环节标签页
2操作序号：指定操作的顺序,为方便有也许在操作之间插入新的操作,一般定义为10的倍数,也可不输入。
¥人工标签页
2 操作序号：指定操作的顺序,在操作标签页中必须有相应操作序号,也可不输入。
¥物料标签页
2操作序号：指定操作的顺序,在操作标签页中必须有相应操作序号，也可不输入。
2物料代码：必输项，可手工录入也可双击打开物料帮助录入，可为原材料及备品备件。
¥资产关联标签页
在本页中指定与本流程关联的设备。

注意：
删除操作标签页中的操作时如在人工及物料标签页中存在相同操作序号的人工或物料将被同时删除。

第4章 设备维修
设备维修模块用于维护设备维修计划、设备维修工单、设备维修工单记录、设备维修工单验收及设备维修工单历史。
4.1 维修计划维护
提供对设备维修计划的录入、修改、删除等功能，维修计划定义了维修周期等信息,可根据维修计划生成维修工单。
可在列表窗口中点增长按钮打开录入窗口进行数据录入，除具体信息外各标签页均可通过点击“增行”,“删行”来增删记录。
在列表中选择一到多行计划,点“生成工单”,系统弹出窗口,在用户指定好没有指定设备的计划后,点拟定即可生成工单,对未到期的计划系统提醒但不生成工单。
将生成的工单的启动日期计算方法如下:
1、调整下一到期日
工单启动日期＝延长期＋时间周期－提前期(注：假如启用提前期,则提前期为0)；
2、不用调整下一到期日
工单启动日期＝下一到期日
如工单启动日期大于当前系统日期,则表达工单未到期。

条目说明：
2内部编号：公司内部定义的计划编号。
2计划名称：描述计划的名称。
2部门、负责人：计划的负责部门及人员。
2成本科目：计划相应的成本科目。

¥具体信息标签页
2标准作业流水号：标准作业流程代码,如选择了标准作业流程后，系统提醒用户是否清空原有信息，系统将时间单位、维修工时、停机工时、工单优先级、工单可中断及定额数据(操作、人工、物料)从标准作业流程复制到计划中。
2工单优先级：排计划时用于拟定工单的优先级,保存字段。
2工单是否可中断：工单启动后是否允许中断。
2周期单位：周期单位,可为小时、天、周、月。
2周期：计划生成工单的周期。
2是否启用提前期：计划是否启用提前期。
2提前期：提前期天数。
2初始启动日期：由当前计划生成的首个工单启动日期。
2上次启动日期：由当前计划生成的工单最近一次的启动日期。
2上次完毕日期：由当前计划生成的工单最近一次的完毕日期。
2工单启动类型：启动工单的时间类型,有“启动-启动”、“完毕-启动”(默认),用于表白下一工单在上一工单启动后启动还是上一工单完毕后启动。
2下一到期日：根据工单启动类型及上次启动日期、上次工单完毕日期等字段计划得来,其计划方法如下所示:
1、工单启动类型为“启动-启动”
下一到期日＝上次启动日期＋时间周期－提前期(注：假如启用提前期,则提前期为0。)
2、工单启动类型为“完毕-启动”
下一到期日＝上次完毕日期＋时间周期－提前期(注：假如启用提前期,则提前期为0。)
2时间单位：停机工时及维修工时的时间单位。
2停机工时：工单所需的停机时间。
2维修工时：工单所需的维修时间。

¥操作环节标签面
2操作序号：指定操作的顺序,为方便有也许在操作之间插入新的操作,一般定义为10的倍数,也可不输入。
¥人工标签页
2 操作序号：指定操作的顺序,在操作标签页中必须有相应操作序号,也可不输入。
¥物料标签页
2操作序号：指定操作的顺序,在操作标签页中必须有相应操作序号，也可不输入。
2物料代码：必输项，可手工录入也可双击打开物料帮助录入，可为原材料及备品备件。
注意：
删除操作标签页中的操作时如在人工及物料标签页中存在相同操作序号的人工或物料将被同时删除。
4.2 维修工单维护
提供对设备维修工单的录入、修改、删除、改变状态、归档等功能，工单是设备管理的一个核心单据,工单可手工录入,也可根据维修计划生成维修工单。
可在列表窗口中点增长按钮打开录入窗口进行数据录入，除具体信息外各标签页均可通过点击“增行”、“删行”来增删记录。
在列表中选中一个或多个工单时,可点击“操作”,出现如下图4.2-1所示菜单:

图4.2-1维修工单列表窗口
可选择不同的菜单改变工单到不同的状态。在列表中选择一个工单后,可点击“状态历史”查看工单的状态改变过程。如工单已作废或已关闭,则可点击“归档”将工单转到历史库中保存,通过定期归档工单可减少工单库的记录数,提高系统执行效率。
在编辑窗口可以点击“查看总计”按钮查看计划、实际的工时和成本。
条目说明：
2工单来源：可认为手工申请或计划生成,由系统填写。

¥具体信息标签页
2标准作业流水号：标准作业流程代码,如选择了标准作业流程后，系统提醒用户是否清空原有信息，系统将时间单位、维修工时、停机工时、工单优先级、工单可中断及定额数据(操作、人工、物料)从标准作业流程复制到工单中。
2工单状态：由系统维护,表达工单当前的状态,初始状态为计划状态。
¥计划和实际标签页
这两个页面看起来差不多,都包含操作及人工和物料标签页,实际情况页在工单未启动前不显示,实际情况的操作内容等同于计划的操作内容不可修改,计划页中的内容在工单启动后不允许修改。
2操作序号：指定操作的顺序,为方便有也许在操作之间插入新的操作,一般定义为10的倍数,也可不输入。
¥人工标签页
操作序号：指定操作的顺序,在操作标签页中必须有相应操作序号,也可不输入。
4.3 维修工单记录
工单记录界面同相关的工单。工单记录列表列出已启动、已挂起、已完毕的工单。操作同相关工单,但只能修改工单记录,只可录入实际情况及故障报告。
在编辑窗口可以点击“查看总计”按钮查看计划、实际的工时和成本。
4.4 维修工单验收
提供对设备维修验收单的录入功能，维修验收单针对设备维修后的验收记录,在相关维修工单完毕后可以进行验收环节。
条目说明：
2验收结果：可选择,分通过和不通过两项。
2验收项目：用于指定验收的项目名称。
2验收结果：可选择,分通过和不通过两项。
2参数代码、参数名称：记录验收的参数,可通过双击参数代码打开参数代码帮助,参数代码帮助列出设备台账中的相关设备台数,选择后系统复制参数代码、参数描述、目的值、目的值类型、计量单位、目的上限、目的下限到验收单明细中，但用户可以修改它们。
2目的值：验收预计要达成的值。
2目的值类型：有N-数值型及C-字符型两种。
2实际值：验收的实际值。
4.5 维修工单历史
工单归档后形成历史工单，可以查看历史工单的历史状态和验收单。
4.6 备料单打印
根据仓库来筛选查询所有工单的备料信息，并以打印格式展示出来。
4.7 工单退料单
查询显示所有工单退料单的信息。
4.8 工单补料单
查询显示所有工单补料单的信息。
4.9 明细备料查询
维修工单备料信息的明细查询。
4.10备料汇总查询
维修工单备料信息的汇总查询。

第5章 设备点检
设备点检模块用于维护设备点检计划、设备点检工单、设备点检工单记录及设备点检工单历史。点检和润滑是设备保养中两项比较重要也是重要的工作内容,所以将它们单独分类维护。
5.1 点检计划维护
提供对设备点检计划的录入、修改、删除等功能，点检计划定义了点检周期等信息,可根据点检计划生成点检工单。
点检计划维护主窗口中的大多数功能点的操作都可参照加维修计划中的相应功能点进行，在此不再展开介绍。
5.2 点检工单维护
提供对设备点检工单的录入、修改、删除、改变状态、归档等功能，工单是设备管理的一个核心单据,工单可手工录入,也可根据计划生成工单。
提醒：
设备点检时发现需要维修，用户可以通过点检工单直接下推成维修计划。
5.3 点检工单记录
工单记录界面同相关的工单。工单记录列表列出已启动、已挂起、已完毕的工单。操作同相关工单,但只能修改工单记录,只可录入实际情况及故障报告。
5.4 点检工单历史
工单归档后形成历史工单，可以查看历史工单的历史状态。
5.5 明细备料查询
点检工单备料信息的明细查询。
5.6 备料汇总查询
点检工单备料信息的汇总查询。

第6章 设备润滑
设备润滑模块用于维护设备润滑计划、设备润滑工单、设备润滑工单记录及设备润滑工单历史。点检和润滑是设备保养中两项比较重要也是重要的工作内容,所以将它们单独分类维护。
6.1 润滑计划维护
提供对设备润滑计划的录入、修改、删除等功能，润滑计划定义了润滑周期等信息,可根据润滑计划生成润滑工单。
具体操作请参照维修工单的说明进行。
6.2 润滑工单维护
提供对设备润滑工单的录入、修改、删除、改变状态、归档等功能，工单是设备管理的一个核心单据,工单可手工录入,也可根据计划生成工单。
具体操作请参照维修工单的说明进行。
6.3 润滑工单记录
工单记录界面同相关的工单。工单记录列表列出已启动、已挂起、已完毕的工单。操作同相关工单,但只能修改工单记录,只可录入实际情况及故障报告。
6.4 润滑工单历史
工单归档后形成历史工单，可以查看历史工单的历史状态。
6.5 明细备料查询
润滑工单备料信息的明细查询。
6.6 备料汇总查询
润滑工单备料信息的汇总查询。

第7章 设备保养
设备保养模块用于维护设备保养计划、设备保养工单、设备保养工单记录及设备保养工单历史。
设备保养可以定义保养类别，在基础数据保养类别设立中先进行维护，供保养计划、保养工单使用。
7.1 保养计划维护
提供对设备保养计划的录入、修改、删除、改变状态、归档等功能，可根据计划生成工单。
具体操作请参照维修计划的说明进行。
7.2 保养工单维护
提供对设备保养工单的录入、修改、删除、改变状态、归档等功能，工单是设备管理的一个核心单据,工单可手工录入,也可根据计划生成工单。
具体操作请参照维修工单的说明进行。
7.3 保养工单记录
工单记录界面同相关的工单。工单记录列表列出已启动、已挂起、已完毕的工单。操作同相关工单,但只能修改工单记录,只可录入实际情况及故障报告。
7.4 保养工单历史
工单归档后形成历史工单，可以查看历史工单的历史状态。
7.5 明细备料查询
保养工单备料信息的明细查询。
7.6 备料汇总查询
保养工单备料信息的汇总查询。
第8章 设备检查
设备检查模块用于维护设备检查计划、设备检查工单、设备检查工单记录及设备检查工单历史。
具体操作请参照设备维修章节的说明进行。
8.1 检查计划维护
提供对设备检查计划的录入、修改、删除、改变状态、归档等功能，可根据计划生成工单。
具体操作请参照维修计划的说明进行。
8.2 检查工单维护
提供对设备检查工单的录入、修改、删除、改变状态、归档等功能，工单是设备管理的一个核心单据,工单可手工录入,也可根据计划生成工单。
具体操作请参照维修工单的说明进行。
8.3 检查工单记录
工单记录界面同相关的工单。工单记录列表列出已启动、已挂起、已完毕的工单。操作同相关工单,但只能修改工单记录,只可录入实际情况及故障报告。
8.4 检查工单历史
工单归档后形成历史工单，可以查看历史工单的历史状态。
8.5 明细备料查询
检查工单备料信息的明细查询。
8.6 备料汇总查询
检查工单备料信息的汇总查询。

第9章 视情维修计划
9.1 视情维修计划维护
提供对设备视情维修计划的录入、修改、删除等功能，基本操作同维修计划。
视情维修计划在新增时，选择设备后，会把数字型的设备参数带过来，供监测使用。
“设备参数”数据页数据项说明：
2上限：设备参数值的上限，假如参数值大于该值，就产生故障报警信息。
2下限：设备参数值的下限，假如参数值小于该值，就产生故障报警信息。
2报警上限：设备参数值的报警上限，当参数值大于该值，就产生预警信息。
2报警下限：设备参数值的报警下限，当参数值小于该值，就产生预警信息。
以上四个数据项合用于范围型的参数，参数是范围型还是累计型是在设备台账的参数信息中指定的。
2报警间隔值：累计型设备参数值的报警间隔，当参数值减去上次报警值的差大于报警间隔值，就产生预警信息。
2选用标志，假如选中，标志需要按周期采集该参数的数据，在后续的设备监测参数维护中就可以使用。

图 9.11视情维修计划定义窗口
9.2 设备监测记录维护
设备监测参数维护用于对需要监测的参数进行数据采集，并进行计算，产生预警信息，生成工单。
设备监测参数维护操作界面如下：

图 9.21设备监测参数维护界面
『操作说明』：
¤查询：查询出符合条件的参数，“应录入参数”选项指根据设定的监测周期到现在需要采集的参数，系统选择当前时间大于（上次监测时间＋参数监测周期）的参数。有效参数值指没有计算过的参数数据，这样在选中上边列表的参数项后，下边列表就列出没有计算过的数据行。
¤操作：通过操作按钮的增行和删行对下边列表的参数运营监测值进行增删，已经计算过监测数据行的不可以修改和删除。
¤选项：对计算方式进行设立，选择立即进行计算，点确认后，系统将立即对未计算过的监测数据根据参数的设定值进行计算，产生预警信息。选择定期进行计算，在该窗口启动的情况下，系统将根据计算基础设立中设的周期进行定期计算。
¤存入：对维护的监测数据进行保存。
¤计算：点击后，对监测数据进行计算。
¤查看：对选择的参数行查看其产生的预警信息，在列表中可以选中预警信息，点击工具栏的“生成工单”，系统就就自动产生一张视情维修工单。
¤导出：提供对监测数据的导出功能，支持txt、xml、dbf文献格式。
¤导入：提供对监测数据的导入功能，支持txt、xml、dbf文献格式。

提醒：监测数据的计算也可以通过预警平台进行管理，预警平台根据设定间隔进行计算，并传给订阅的人。
9.3 视情维修工单
提供对设备视情维修工单的录入、修改、删除、改变状态、归档等功能，工单是设备管理的一个核心单据,工单可手工录入,也可根据计划生成工单。
具体操作请参照维修工单的说明进行。
9.4 视情维修工单记录
工单记录界面同相关的工单。工单记录列表列出已启动、已挂起、已完毕的工单。操作同相关工单,但只能修改工单记录,只可录入实际情况及故障报告。
9.5 视情维修工单历史
工单归档后形成历史工单，可以查看历史工单的历史状态。
9.6 明细备料查询
视情维修工单备料信息的明细查询。
9.7 备料汇总查询
视情维修工单备料信息的汇总查询。
第10章 设备运营
设备运营模块用于对设备运营数据做简朴的维护。
10.1 设备运营记录
提供对设备运营情况的录入、修改、删除等功能，设备运营情况提供对设备运营情况记录作一个记录性的记录。
在设备管理主窗口中，单击菜单“设备运营\设备运营记录”进入。可在列表窗口中点增长按钮打开录入窗口进行数据录入，通过点击“增行”、“删行”来增删行记录。如Error! Reference source not found.所示：

图 10.11设备运营记录窗口
设备运营记录提供了审核环节,可审核运营记录,审核后不可修改,如要修改则要去除审核。

第11章 设备故障
设备事故模块用于登记事故及提供故障报告。
“设备事故”模块由以下功能组成：
1、 设备事故登记；2、 设备故障报告。
11.1 设备故障登记
提供故障登记的录入、修改、删除等功能，用于记录非依据工单操作过程中出现的记录,审核后的事故登记可被工单的故障报告引用。
条目说明：
2故障报告日期：报告故障的日期；
2故障类别：故障所属类别；
2故障发生日期、发现人：记录故障发生的日期及发现人；
2故障描述：设备故障简朴描述；
2故障代码、故障名称：描述发生的故障问题,双击故障代码可打开录入帮助；
2负责人：故障负责人。
11.2 设备故障报告
提供对设备故障的录入功能，用于根据工单在维修或保养时报告设备故障,当相关工单启动后即允许故障报告录入,在工单关闭或作废后不允许录入设备故障报告。
条目说明：
2故障登记号：引用事故登记号；
2故障类型：涉及故障问题、故障因素、故障措施；
2故障名称：描述故障名称,不直接录入,而是通过输入故障类别，再通过增行在弹出的窗口中选择。
第12章 设备报表
12.1 设备列表
提供设备列表的查询及显示,设备列表通过记录设备台账得到。
系统提供列表形式和树型形式两种显示方式，可以点击设备信息按钮查看选中设备的台账信息。
设备完好率＝正常状态设备/列表总设备数量,正常状态指处在运营状态的设备。
12.2 设备运营登记表
提供设备运营记录情况的查询及显示,设备运营登记表通过记录设备运营记录得到。
生产性停机时间＝待料时间＋待机时间
停机时间小计＝生产性停机时间＋故障停机时间＋停电时间＋设备维修时间
设备运营率＝设备运营时间/（设备运营时间＋停机时间小计）×100％
12.3 设备故障分析表
提供设备故障情况的查询及显示,设备故障登记表通过记录工单得到。
2总故障次数：根据记录故障发生日期在记录日期内未作废的有故障类别的维修工单数得到。
2按故障类别的故障次数：记录故障发生日期在记录日期内未作废的故障类别为指定故障类别的维修工单数：
按故障类别的故障比例＝按故障类别的故障次数/总故障数×100%
设备故障率＝设备的总故障次数/所有设备的故障次数
2平均故障发生周期（MTBF）：可由发生故障的未作废的工单中故障发生日期来计算。如有同一天故障发生日期的则只取其一，如工单没有指定故障发生日期则不参与记录。MTBF＝各设备故障间隔之和/故障间隔数。
2平均修理时间（MTTR）：可由发生故障的已完毕或已结束但未作废的维修工单的修理时间，如维修时间为零则不纳入记录范围，MTTR＝工单的维修时间/采与记录的工单数量。
12.4 设备保养工单执行情况表
提供设备保养工单执行情况的查询及显示,设备保养工单执行情况通过记录设备保养类工单及历史工单、保养类计划等得到。
12.5 设备维修工单执行情况表
提供设备维修工单执行情况的查询及显示,设备维修工单执行情况通过记录设备维修工单、历史工单、维修计划等得到。
12.6 设备耗能登记表
记录设备耗能情况。
12.7 自定义记录报表
报表中心列表用于显示指定会计期内所有财务报告报表，涉及报表组、会计期、附表号、报表属性、备注、单位名称和报表所有者内容。如图所示：

图12.7-1自定义记录报表
该窗口涉及增长、修改、删除、和查询等功能按钮。
第13章 安全检查
13.1 安全检查记录
提供对设备安全检查记录的录入、修改、删除、审核等功能。
可在列表窗口中点增长按钮打开录入窗口进行数据录入，除具体信息外各标签页均可通过点击“增行”,“删行”来增删记录。
13.2 安全检查报表
根据查询条件查询显示所有设备的安全检查记录。
13.3 设备整改记录
提供对设备整改记录的录入、修改、删除、审核等功能。
可在列表窗口中点增长按钮打开录入窗口进行数据录入，除具体信息外各标签页均可通过点击“增行”,“删行”来增删记录。
第14章 设备安拆
14.1 设备安拆列表
提供对设备安拆记录的录入、修改、删除、审核等功能。
可在列表窗口中点增长按钮打开录入窗口进行数据录入，除具体信息外各标签页均可通过点击“增行”,“删行”来增删记录。

第15章 基础设立
运营设备管理模块前需先定义设备基础数据。
15.1 设备类型设立
提供对设备类型的录入、修改、删除等功能，设备类型用于对设备进行分类。
15.2 设备类别设立
提供对设备类别的录入、修改、删除等功能，设备类别提供了另一种对设备进行分类的方式。
15.3 设备状态设立
提供对设备状态的录入、修改、删除等功能，设备状态表白设备当前所处的状态。
系统预定义了9种类型：运营、故障检修、出租、出借、封存、报废、停用、闲置、待修。
15.4 设备变动类型设立
提供对设备变动类型的录入、修改、删除等功能，在设备台账中记录设备变动时用到设备变动类型。
15.5 危险类型设立
提供对危险类型的录入、修改、删除等功能 。
15.6 保养类别设立
提供对设备保养类别的录入、修改、删除等功能，保养类别用于保养工单。
15.7 维修计划类型维护
提供对设备维修计划类型的录入、修改、删除等功能，通过事先定义好维修计划类型以方便维修计划生成。
15.8 设备耗能类型设立
提供对设备耗能的录入、修改、删除等功能，在设备台帐处可以根据定义的耗能，维护设备实际的耗能。

系统内定三种类型:01/油, 02/电, 01/煤。
15.9 设备故障设立
提供对设备故障的录入、修改、删除等功能，通过事先定义好故障类别、故障问题、故障因素、故障措施以方便故障报告。
描述故障的类型，故障类型有：故障类别、故障问题、故障因素、故障措施，它们之间是多对多层次关系，如一个故障类别有多个故障问题，同一问题可属于多于一个的故障类别。
15.10 安全防止措施设立
提供对设备的安全防止措施的录入、修改、删除等功能。
15.11 安全标记设立
提供对安全标记的录入、修改、删除等功能，安全标记定义设备维护时隔离及触及隔离时规定的状态及操作顺序。
明细条目说明:
2设备：隔离设备时的相关需锁定的设备。
2锁定设备规定状态：隔离设备时的相关需锁定的设备的状态规定。
2应用系列：隔离时的隔离顺序。
2解除系列：解除隔离的顺序。
15.12 危险信息设立
提供对危险信息的录入、修改、删除等功能。
条目说明：
2关联防止措施：表白是否要关联防止措施，如是则必须在防止措施标签页中录入防止措施。
2关联安全标记：表白是否要关联安全标记，如是则必须在安全标记标签页中录入安全标记。
2是否危险物料：表白是否为一种危险物料。
2易燃等级：是危险物料时可指定，表白危险物料的易燃烧等级。
2健康等级：是危险物料时可指定，表白危险物料的对人体健康危害等级。
2腐蚀等级：是危险物料时可指定，表白危险
