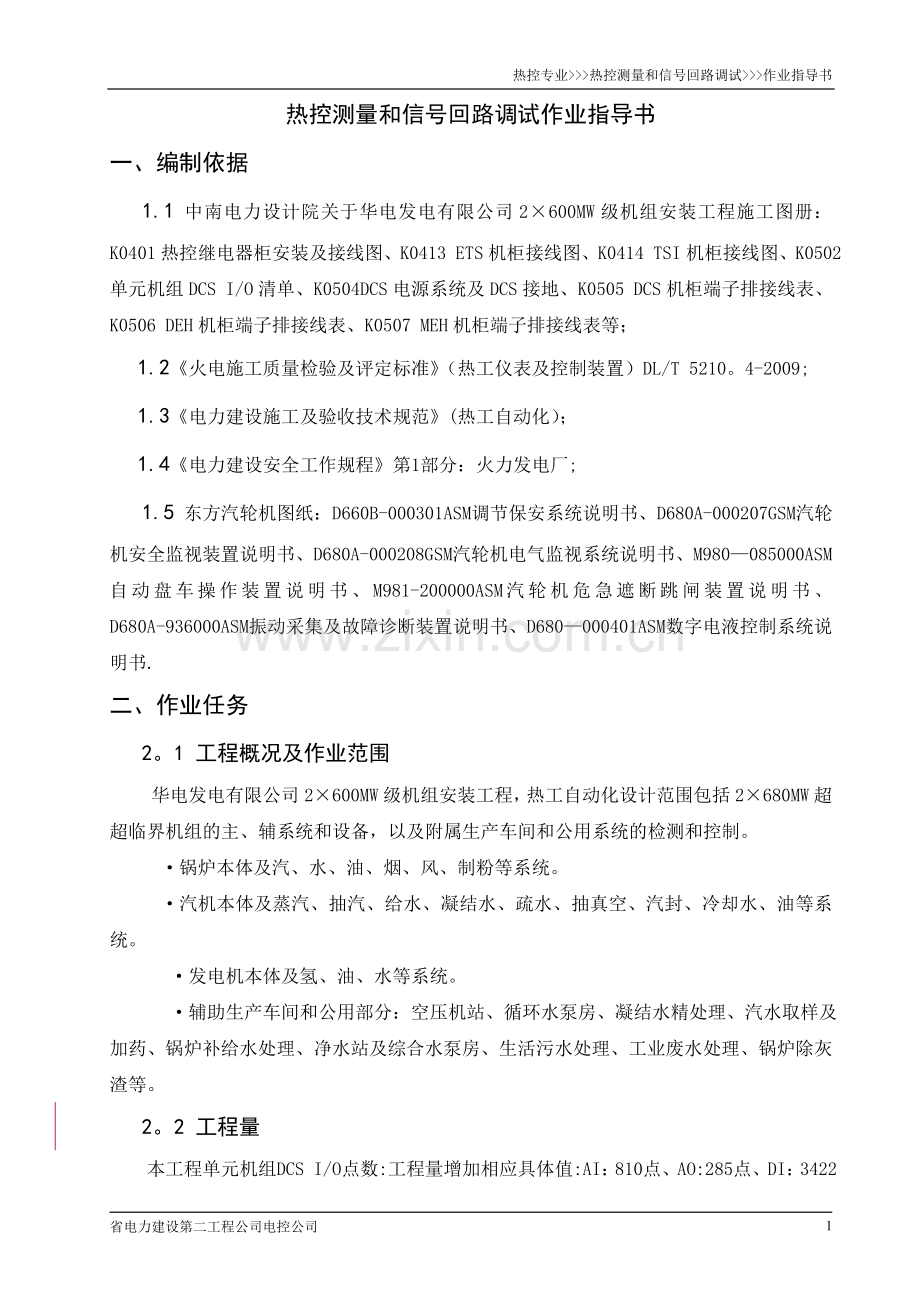

热控专业热控测量和信号回路调试作业指导书热控测量和信号回路调试作业指导书一、编制依据1.1 中南电力设计院关于华电发电有限公司2600MW级机组安装工程施工图册：K0401热控继电器柜安装及接线图、K0413 ETS机柜接线图、K0414 TSI机柜接线图、K0502单元机组DCS I/O清单、K0504DCS电源系统及DCS接地、K0505 DCS机柜端子排接线表、K0506 DEH机柜端子排接线表、K0507 MEH机柜端子排接线表等；1.2火电施工质量检验及评定标准（热工仪表及控制装置）DL/T 5210。4-2009;1.3电力建设施工及验收技术规范(热工自动化）；1.4电力建设安全工作规程第1部分：火力发电厂; 1.5 东方汽轮机图纸：D660B-000301ASM调节保安系统说明书、D680A-000207GSM汽轮机安全监视装置说明书、D680A-000208GSM汽轮机电气监视系统说明书、M980085000ASM自动盘车操作装置说明书、M981-200000ASM汽轮机危急遮断跳闸装置说明书、D680A-936000ASM振动采集及故障诊断装置说明书、D680000401ASM数字电液控制系统说明书.二、作业任务2。1 工程概况及作业范围华电发电有限公司2600MW级机组安装工程，热工自动化设计范围包括2680MW超超临界机组的主、辅系统和设备，以及附属生产车间和公用系统的检测和控制。 锅炉本体及汽、水、油、烟、风、制粉等系统。 汽机本体及蒸汽、抽汽、给水、凝结水、疏水、抽真空、汽封、冷却水、油等系统。 发电机本体及氢、油、水等系统。 辅助生产车间和公用部分：空压机站、循环水泵房、凝结水精处理、汽水取样及加药、锅炉补给水处理、净水站及综合水泵房、生活污水处理、工业废水处理、锅炉除灰渣等。2。2 工程量本工程单元机组DCS I/O点数:工程量增加相应具体值:AI：810点、AO:285点、DI：3422点、DO：1323点、PI:8点、RTD：544点、TC：1302点。三、作业准备及作业环境条件31 作业人员的资格要求、劳动力组织序号工种人数工作内容负责人1班长1负责工程进度控制，班组工作安排高飞2技术员1负责安全技术交底，一、二级验收宋翔3技术员1配合班长工作安排，进行现场作业孟威4技术员1负责整理班组资料，协调日常工作刘汨32 校验仪器、仪表配备序号名称数量备注1热电偶过程效验仪1台2热电阻过程效验仪1台3微压效验仪1台4兆欧表1只5万用表3只6变送器通讯器2台7信号发生器1台33 作业环境及应具备条件3.3。1 仪表及控制装置应安装完毕，单体核校验合格;3。3。2 管路应连接正确，严密性试验合格；3。3。3 电气回路接线正确，接线端牢固；3.3.4 各测量回路、信号回路接线完毕,正确无误。电力回路送电前，用500V兆欧表检查绝缘，其绝缘电阻应不小于1M，潮湿地应不小于0.5 M；3。3.5 电源的容量、电压、频率及熔断器、开关符合设计和设备的要求;3。3。6 DCS系统硬件组装调试完毕，并上电恢复。软件复原调试工作结束，具备投用条件；3.3。7 DCS系统I/O点同就地设备的量程、分度等核对完毕，正确无误；3.3。8 所有调试人员必须熟悉工作程序和要求持证上岗，并接受技术、安全交底.四、施工进度安排根据热控专业调试需要，根据现场施工的实际情况和设备安装情况，计划于2010年07月15日开工,计划工期90天,于2010年10月15日完工，施工过程见缝插针,合理布置，在保障安全的前提下，确保施工质量工艺与施工进度，依照整个工程进度的需要,及时完成各系统的热工控制和信号回路调试。五、作业方法及施工要求51 工艺流程图 施工流程图技术、安全交底电源检查测量回路检查按指导书进行调试符合设计要求验收设备检查52 作业措施及方案 5.2.1热电偶测量回路（补偿导线）系统调试5。2.1。1接线检查5。2。1。1。1就地组件至测量系统之间的补偿导线或电缆使用万用表或对线器进行核对,使其正确无误；5.2.1。1.2检查补偿导线的屏蔽层应正确接地；5.2.1.1.3将系统测量端补偿导线拆下浮空，使用500V兆欧表检查各线芯对地和正、负线芯之间的绝缘应大于500 M/m.5.2。1.2热电偶测量回路极性检查5。2.1。2。1热电偶单体校验合格后,极性已经经过验证，不再进行检查；5.2。1.2.2将补偿导线组件端短接，进行加热，测量系统极性方向应正确。5.2.1.3回路综合误差测试5。2.1。3.1使用热电偶过程校验仪，由测量端输入标准信号，由测量系统中读取温度值，计算误差；5。2。1。3.2标准仪器示值+测量系统冷端温度=测量系统示值；5。2。1.3.3回路的综合误差允许值为：热电偶允许误差2+补偿导线允许误差2+测量系统允许误差2；5.2.1。3.4测量回路的误差不应大于回路综合误差的允许值。5.2.2热电阻测量回路系统调试5.2。2.1接线检查5.2。2.1.1使用万用表或对线器检查各测量回路的接线应正确，三线位置无误；5.2.2.1。2将测量回路两端线芯拆下浮空使用500V兆欧表检查各线芯对地和线芯间的绝缘1 M；5.2.2.1.3热电阻组件的绝缘可用万用表检查，应无接地现象。5。2.2.2系统综合误差测试5.2。2。2。1在热电阻组件处使用标准电阻发生器输入标准信号，由测量系统读取测量值,记录下测量值和误差；5.2。2。2。2对测量系统有报警输出的，在报警点缓慢增加或减小电量值,直到发出信号，记录下动作值；5.2.2.2.3系统综合误差应不大于测量系统的允许误差。5.2。3压力及差压变送器测量回路调试5。2。3.1回路检查5。2。3。1。1使用万用表或对线器检查测量回路的接线应正确；5.2.3.1.2使用万用表检查24V电源电压在变送器的允许范围以内12VU45V；5.2.3.1.3将测量回路两端线芯拆下浮空,用兆欧表检查，绝缘电阻应大于1 M。5。2。3。2检查脉冲管路连接应正确无误,各取压件紧固牢靠，无泄漏。5.2。3。3回路综合误差的测试5。2。3。3。1变送器测量回路综合误差的测试按下图连接:压力效验仪变送器电阻测量系统智能通讯器 + - 250如测量系统的负载电阻大于250，可不接250电阻，通讯器直接挂接在、两端;5。2.3.3。2使用圈尺测量取压点至变送器的高度差，计算压力值,对变送器进行液注修正;5.2。3。3。3输入0%、50、100的模拟信号，检查测量系统的指示值,并形成记录;5.2.3。3.4误差不应大于 变送器允许误差2测量系统允许误差2。5.2。4信号回路调试5.2。4.1温度开关信号回路接线检查正确，使用兆欧表检查，其绝缘电阻应至少大于1M。在信号发生端短接，模拟信号检查检测系统动作是否正确；5.2。4。2压力开关信号回路5.2。4.2。1用圈尺测量取样点至开关组件的高度差，对其进行液位差修正，修正值应正确；5。2。4.2.2回路接线检查正确，使用兆欧表检查，其绝缘电阻应大于1M。在信号发生端短接，模拟信号检查检测系统动作是否正确。5.2。4。3液位开关信号回路5.2.4.3.1回路接线检查正确，使用兆欧表检查,其绝缘电阻应大于1M。在信号发生端短接，模拟信号检查检测系统动作是否正确；5。2。4。3。2对具备现场灌水检查的开关，应灌水检查调整。其它使用水平管对安装点进行检查调整。5.2.5汽轮机保护监测仪表的回路调试5。2。5.1汽轮机保护监测仪表的回路调试工作同监测仪表的安装同时进行。5。2。5。2绝对膨胀测量装置应在汽轮机冷态下进行调整，并记录当时的环境温度. 使用百分表测量铁芯移动位置，指示表的指示值在0100范围内误差不应大于2量程。5。2。5。3汽轮机轴向位移和相对膨胀的回路调试5.2.5。3.1汽轮机主轴的初始位置应由机务使用千斤顶来回顶轴，检查完两推力瓦间隙应符合制造厂规定后,推到初始位置的推力面上。5.2。5。3.2使用随机附带的调整机架，改变发讯器的间隙,指示表的方向应同探头移动方向符合。5.2。5.3。3将探头置于零点位置，记录下零点的输出电压，使用千分表通过调整机架改变发讯器的间隙，检查指示表的指示值。5.2.5.3.4改变发讯器的间隙，分别按正负方向移动发讯器，检查报警和跳闸的动作值，动作时记录下前置器输出电压和实际位移值，其误差不应大于量程的3，否则重新调整.直到符合为止。各报警动作输出接点接触良好。5。2.5.3。5保护装置经调试后，必须用锁紧螺丝固定牢固.5.2。5.4汽轮机转子偏心度，相对振动测量回路调试5。2。5.4。1装置必须经单体调试合格后方可安装.5.2。5。4.2探头的安装间隙用塞尺检查（或对照试验报告的数据,按前置器输出电压值）进行安装。间隙值符合制造厂规定。5。2.5.4.3报警值的检查可模拟输入电压信号进行检查，应符合制造厂规定。5.2.5.5转速测量回路测试5。2。5.5.1探头的安装间隙使用塞尺检查，应符合制造厂规定。5。2。5.5。2检查电缆的屏蔽层接地应单点接地接触良好。5.2.5.5。3回路接线检查正确无误.5。2。5.5.4磁阻式式探头线圈电阻使用万用表检查，无断路、接地，线圈电阻值正常（一般为100300）。5.2。5。5。5超速报警点的检查使用频率信号仪输入模拟信号检查，动作应正确。六、作业质量标准及检验要求6。1 施工中的作业标准和检验要求必须按照电力建设施工质量验收及评价规程DL/T 5210.4-2009表相关内容进行检查记录.6.2 质量检验评定表：表4。3。2、表4.10。3-1/2/3/4/9/16等。6。3 检定装置所用仪表应具备标准表检定合格证书，封印应完好，其基本误差的绝对值不应超过被校仪表基本误差绝对值的1/3。6。4 电气绝缘符合国家标准、国家计量技术规程或仪表安装使用说明书的规定。6.5 在安装及施工的检查和调校后，应进行各项验收和资料交接,使其具备成套装置系统调试和试运的条件。七、创优措施71 目的为把本工程建设成工艺美观、质量优良、性能稳定、安全可靠、运行经济的一流精品机组，最终使本工程整体质量实现高水平达标投产；机组主要经济、技术指标达到国内一流水平;争创行业优质工程的质量目标，结合本工程热控测量和信号回路调试的特点，特制定本措施。72 具体措施1. 回路调试的时候要认真仔细,严格按照作业指导书的要求进行施工作业。在运行中处理问题时，要和运行人员沟通好,保证机组的稳定运行；2. 热工自动化工程的施工，应保证测量与控制系统能准确、灵敏、安全、可靠地工作，且注意布置整齐美观,安装地点采光良好,维护方便。热工自动化工程的安装,应注意避免震动、高温、低温、灰尘、潮湿、腐蚀、爆炸等影响，采用空调的控制室和电子设备室等的空气调节参数应符合DL/T5035的规定，并密封良好。热工自动化工程使用的各种标志牌，其文字和代号应正确清晰且不易脱落褪色；3. 热电偶测量回路系统调试的接线检查中,就地组件至测量系统之间的补偿导线或电缆使用万用表或对线器进行核对，使其正确无误；4。 热电偶测量回路系统调试的回路综合误差测试中，测量回路的误差不应大于回路综合误差的允许值；5。 热电阻测量回路系统调试的接线检查中，使用万用表或对线器检查各测量回路的接线应正确，三线位置无误;6。 压力及差压变送器测量回路调试时，检查脉冲管路连接应正确无误，各取压件紧固牢靠，无泄漏；7. 温度、压力及液位开关信号回路接线检查正确，使用兆欧表检查，其绝缘电阻应至少大于1M。在信号发生端短接,模拟信号检查检测系统动作是否正确;八、强制性条文为保证工程质量、杜绝安全事故的频繁发生，建设部特颁布了工程建设标准强制性条文电力工程部分2006年版,各条文内容直接涉及人民财产安全、人身健康、环境保护和其他公众利益,因此班组在施工过程中应当严格按照下列条文执行，以保证工程建设的质量.与本工程相关的强制性条文无.九、成品保护9。1 目的为把本工程建设成工艺美观、质量优良、性能稳定、安全可靠、运行经济的一流精品机组,最终使本工程整体质量实现高水平达标投产；机组主要经济、技术指标达到国内一流水平；争创行业优质工程的质量目标,注重在施工过程中,加强对施工过程中设备、施工成品及半成品的保护是一项关键性的内容，特制定本措施.92 具体措施9。2。1 对变送器等仪表及可操作部分应加锁，以防止他人误动。9.2。2 回路检查时对接线的工艺质量要维护，严禁随意拆除线芯和破坏整体质量.必须更改或拆线后，要按原来的工艺质量予以恢复。9.2.3 珍惜自己劳动成果的同时也要珍惜别人的劳动成果.9。2.4 对安装到现场的仪表要做好保护.9.2.5 热控测量和信号回路测试工作应在仪表及控制装置安装完毕，电缆接线完成后进行.9.2。6 对检测组件和控制装置的工作,应注意保护设备，防止设备附件的脱落，工作完成后要及时原样恢复。十、职业安全健康与环境管理10。1热控测量和信号回路调试作业主要危险辨识作业活动危险因数可能导致的事故相应措施高空作业回路调试未系安全带高空坠落，人员伤亡正确佩戴安全带交叉作业回路调试未戴安全帽落物砸伤,人员伤亡正确佩戴安全帽运行中，系统回路调试乱动就地测量设备保护误动作，损坏设备专业技术员在就地核实设备高温环境下检修测量元件未佩带防护用品人员烫伤佩带保护用品抽气逆止门调试乱开/关门就地人员砸伤动门前与就地人员联系就地仪器仪表送电仪表电源线没接好仪表损坏，人员受伤仔细核实电源回路10。2 安全注意事项10。2。1 试验调整的人员,作业前应充分了解和熟悉试验设备和系统，认真检查试验设备。工器具必须符合作业安全要求。（根据电力建设安全工作规程-热工试验）10。2。2 进入施工现场必须正确佩戴安全帽，安全帽不得挪作他用.10.2。3 高处作业必须系好安全带，应使用经过检查合格的双背式安全带，并吊挂在腰部以上牢固的构件上。作业点附近有孔洞等危险情况的,要先将孔洞盖好后方可施工. 10。2.4 进行调试作业前，应全面了解系统设备状态，与已运行设备有联系的系统应采取隔离措施。10.2。5 高处作业人员应配带工具袋，较大的工具应系保险绳；传递物品时，严禁上下抛掷,应利用麻绳、工具包、箩筐等起吊。10.2.6 工作前必须进行验电，核对熔断器及开关的容量,符合规定后方可工作。10。2。7 对需停电进行工作的设备，开关处需挂上“有人工作，禁止合闸”的标示牌。10.2.8 调试过程中如发生异常现象，应立即断开电源.查找原因，处理后方可继续进行.10.2.9 调试人员必须熟悉有关设备、系统的结构、性能以及调试方法、步骤.10.2.10 对转动设备调试时，两端应都有工作人员保持联系。10.2.11 专业施工人员必须持有合格有效的资质检定证，并随身携带。10。2。12 接线时一定在停电条件下进行，送电前必须检查好电源的等级是否与仪表铭牌上的相符，防止烧坏仪表。10.2.13 施工人员在做实验时必须清楚带电部位及电压等级,作好隔离措施，同时设监护人，实验过程统一指挥，协调作业，穿绝缘鞋,工具手柄须绝缘良好。10.2.14 施工如有交叉作业,上方必须搭设强度足够的隔离板,防止落物伤人。如自己施工的部位下方有人工作，要有防止自己落物伤及他人的保护措施。10。2.15 梯子应搁置稳固，与地面的夹角以60为宜，梯脚有可靠的防滑措施，在松软的地面上使用时，有防陷、防倾措施。10。2.16 调试工作结束后要做到工完、料尽、场地清,对工作过程中的油渍、水渍要擦拭干净.9省电力建设第二工程公司电控公司
