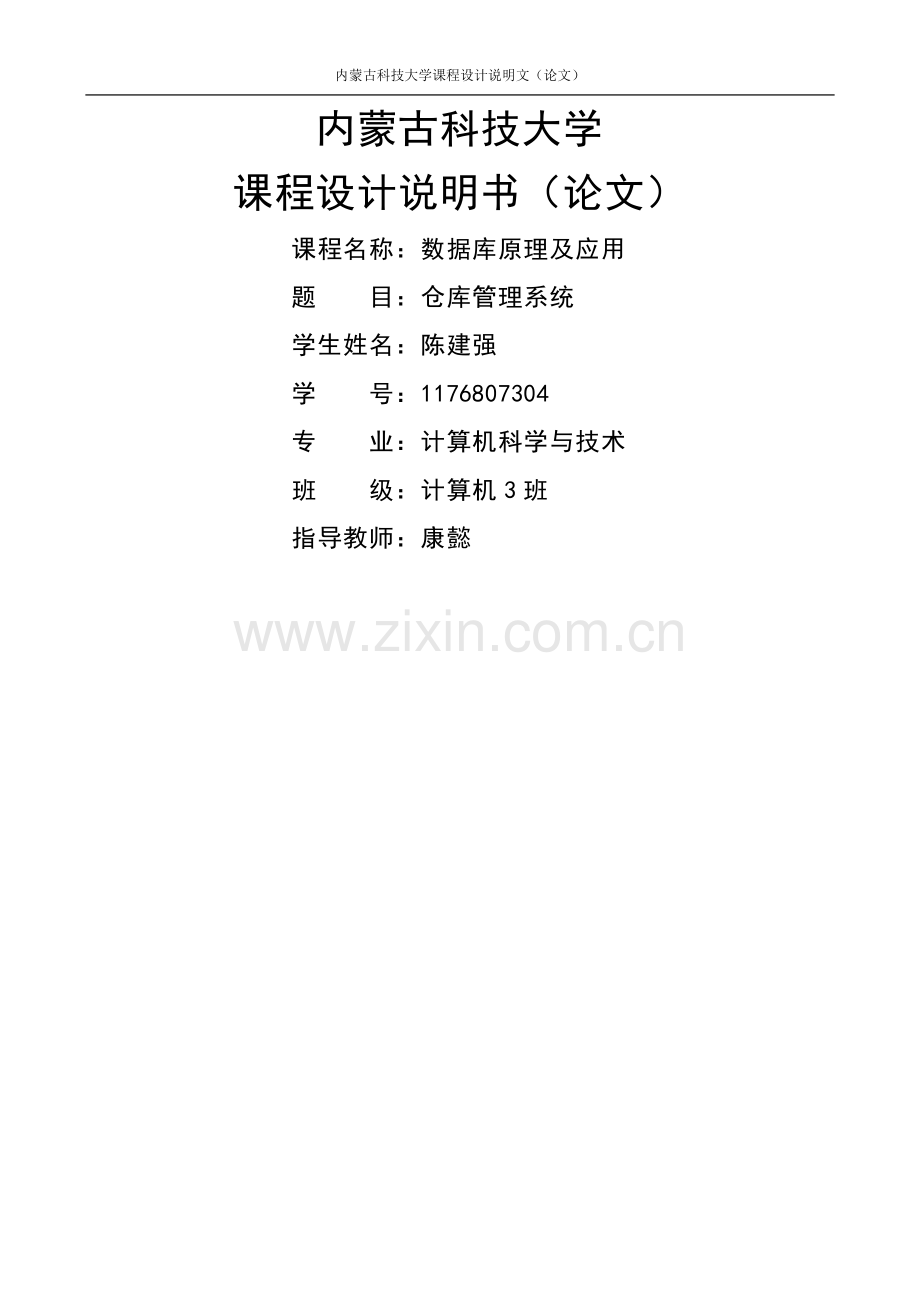

内蒙古科技大学
课程设计说明书（论文）
课程名称：数据库原理及应用
题 目：仓库管理系统
学生姓名：陈建强
学 号：1176807304
专 业：计算机科学与技术
班 级：计算机3班
指导教师：康懿
9

内蒙古科技大学课程设计任务书
课程名称
数据库原理及应用
设计题目
仓库管理系统
指导教师
康懿
时间
一周
一、教学要求
1．从附录一中选择一个题目进行数据库应用系统设计.
2．功能设计：用Visual FoxPro,Visual Basic、PB等开发工具与数据库管理系统SQL—SEVER或Access制作一个小型管理系统。所设计的小型管理系统应包含输入输出、查询、插入、删除等基本功能。设计课题可以从候选的项目中选出，根据题目的基本需求，画出流程图,编写程序,并写出详细的设计说明书。（本项实际系统设计与实现可选,但必须有功能设计过程)
3．数据库的设计：
根据数据库应用系统设计过程，通过需求分析和系统分析,进行数据库的概念结构设计、逻辑结构设计等工作：
l 概念结构设计的E－R图
l 数据库逻辑结构设计是以表格的形式说明数据库中有几个表，每个表的表名以及每个表的各字段名,类型和约束（主、外码）;
l 确定表之间的关联(一对一、一对多、多对多）
l 运用数据库理论确定每个表至少属于3NF。
二、设计资料及参数
1。系统功能基本要求：
产品入库管理
产品出库管理
借出管理
初始库存设置
可以进行盘库,反映每月、年的库存情况
可以查询产品入库情况、出库情况、当前库存情况
2. 数据库要求：
入库单表
出库单表
入库台账
出库台账
借条信息表
三、设计要求及成果
1．按照数据库应用系统设计步骤进行数据库结构设计。
2．使用开放工具及数据库管理系统开放应用系统（可选）。
3．书写论文(具体要求见论文模板）。
四、进度安排
1．安排工作。
2、数据库结构设计、功能设计.
3、检查E—R图，关系表。
4、应用系统验收。
5、上交论文.
五、评分标准
1．数据库结构正确性（30％）。
2．数据库结构复杂性（20%）。
3．设计报告完成的质量（30%）。
4．出勤(10％）。
5．软件（10%）.
6．成绩采用五级分制评定。
六、建议参考资料
1、《数据库系统教程》（第三版） 施伯乐等著 高等教育出版社

摘要
随着科学技术的不断提高，计算机科学技术的日益成熟,其强大的功能以为我们深刻的恩师,它已进入社会的各个领域并发挥着越来越重要的作用。
而以往的仓库管理都是由人工来操作的，所以很容易导致各种问题的出现，像账单查询、各个账单的对照等等，这些都会给人们带来很多不便，且很容易产生漏账的现象。所以在仓库管理方面我们迫切的需要一个标准的、高效率的计算机管理方式来引导其发展，通过计算机管理该企业的日常运作，给管理者以决策参考的模型,来不断完善管理水平,提高工作效率。
作为计算机应用的一部分，利用计算机对仓库进行管理，具有手工管理所无法比拟的优点。例如：检索迅速、查找方便、可靠性高、存储量大、保密性好、寿命长、成本低等。这些优点能够极大地提高仓库管理的效率,也是企业的科学化、正规化管理，与世界接轨的重要条件.
因此，作为一个企业来说，仓库的管理是企业发展的根本保证，因此开发一套完整的仓库管理系统已是大势所趋。
而本系统在设计方面采用Microsoft Access 2007，模拟仓库管理,系统主要针对于日常库存信息的管理，包括物资管理、仓库管理、入库操作、入库查询统计、出库操作、出库查询统计、库存查询统计等处理情况。用户可以通过相应的模块，对仓库里的物品的基本情况和库存数量进行查询，管理员通过简单的操作即可轻松的管理仓库，查询各项相关信息，并能进行入库和出库操作等。
关键字：仓库管理，Microsoft Access 2007
目录

前言 6
一、系统分析与设计 7
（一)需求分析 7
（二）数据库的E-R图 7
（三）数据库的逻辑结构 12
(四）数据结构设计 12
二、结论 15
三、结束语 15
参考文献 15
前言
仓库在现实生活中用途十分广泛,各种商城、超市要利用仓库存放物资,药房、医院等要利用仓库存放药品，企业、工厂等要利用仓库存放原材料、生产成品,因此仓库的管理成了一项十分重要的工作.
人工管理仓库既费时又费力，而且容易造成混乱，严重时会影响商城、企业的正常运，造成恶劣的后果。随着信息技术的发展，办公自动化的普及，如何快速，高效，便捷的管理仓库受到了高度的关注。而本次课程设计的目的以及本课题的母的就是为了锻炼我们的开发实际项目的能力，及我们拿到实际项目的是的思维能力。
通过仓库管理系统的设计与实现，使我们巩固和加深对数据库基础理论和基本知识的理解，进一步掌握了使用数据库进行软件设计的基本思想和方法,提高了运用数据库理论解决实际问题的能力，锻炼了实际动手能力、创新能力,培养了调查研究、查阅技术文献、资料、手册以及编写文档的能力。
一、系统分析与设计
（一）需求分析
本系统是一个简单的仓库管理系统，在满足用户需求的基础上,用计算机来实现系统的信息处理逻辑模型中规定的输入、输出及内部处理等多项功能。相应的需求有：
⑴ 能分类管理物资信息。
⑵ 系统能管理多个仓库。
⑶ 能进行入库操作，能按物资种类、名称、入库时间等信息查询统计出入库的数量、金额等信息。
⑷ 能进行出库操作，能按物资种类、名称、入库时间等信息查询统计 出出库的数量、金额等信息.
⑸ 能按各种方式查询库存信息.
（二）数据库的E-R图
⑴ 系统E—R图：
图1。1 系统E—R图
⑵ 局部E-R图：
图1。2 仓库及其属性图
图1。3 产品及其属性图
图1.4 产品入库单及其属性图
图1。5 产品出库单及其属性图
图1.6 产品借出单及其属性图
图1.7 仓库管理员及其属性图
图1。8 供应商及其属性图
图1.9 客户及其属性图
（三）数据库的逻辑结构
图1。10 数据逻辑结构图
（四）数据结构设计
在仓库管理系统中,对产品的管理是整个系统运作的关键,是仓库管理、入库操作、出库操作的基础，因此对产品的管理就显得尤为重要。产品的基本信息表要设计合理，能涵盖其他操作需要的各种信息，以及对各类信息的限制条件等。设计好的产品信息表入表1.1所示：
表1。1产品信息表

产品
编号
产品名
仓库
编号
产品
规格
产品
数量
产品入库价
供应商编号
数据
类型
int
char
int
char
int
float
int
长度
4
10
4
10
5
6
4
是否允许为空
NOT NULL,主键
NOT NULL
NOT NULL
NOT NULL
NOT NULL
NOT NULL
NOT NULL
仓库是存放产品的地方，设计好的仓库信息表如表1。2所示：
表1。2 仓库表

仓库编号
容量
地址
数据类型
int
int
char
长度
4
10
15
是否允许为空
NOT NULL，主键
NOT NULL
NOT NULL
管理员是管理仓库的,设计好的管理员信息表如表1。3所示：
表1.3 管理员信息表

管理员编号
管理员姓名
仓库编号
联系方式
数据类型
int
char
int
int
长度
4
10
4
15
是否允许为空
NOT NULL，
主键
NOT NULL
NOT NULL
NOT NULL
产品的各种入库信息应该显示在入库表中，设计好的产品入库表如表1.4所示：
表1。4 产品入库表

入库
编号
产品
编号
产品名
产品入库数
供应商编号
入库
日期
数据
类型
int
int
char
int
int
datetime
长度
4
4
10
5
4
8
是否允许为空
NOT NULL，
主键
NOT NULL
NOT NULL
NOT NULL
NOT NULL
NOT NULL
提供产品入库的应该是供应商，设计好的供应商的基本信息表如表1。5所示：
表1.5 供应商信息表

供应商编号
供应商姓名
联系方式
数据类型
int
char
int
长度
4
10
15
是否允许为空
NOT NULL,
主键
NOT NULL
NOT NULL
产品的各种出库信息应该显示在产品出库表里，设计好的产品出库表如表1。6所示:
表1。6 产品出库表

出库编号
产品编号
产品出库数
出库价格
出库日期
客户编号
数据类型
int
int
int
float
datetime
Int
长度
4
4
5
6
8
4
是否允许为空
NOT NULL,
主键
NOT NULL
NOT NULL
NOT NULL
NOT NULL
NOT NULL
产品的各种借出信息应该显示在产品借出表里，设计好的产品借出表如表1.7所示:
表1.7 产品借出表

借出编号
产品编号
借出数量
借出日期
客户编号
租金
数据类型
int
int
int
datetime
int
float
长度
4
4
5
8
4
6
是否允许为空
NOT NULL，
主键
NOT NULL
NOT NULL
NOT NULL
NOT NULL
NOT NULL
需要产品的人是客户，客户已是买产品，也可以是借出产品，所以客户是分类型的，设计好的客户信息表如表1.8所示：
表1。8 客户信息表

客户编号
客户姓名
客户类型
联系方式
数据类型
int
char
char
int
长度
4
10
5
15
是否允许为空
NOT NULL,
主键
NOT NULL
NOT NULL
NOT NULL
二、结论
本数据库最终完成的是一个小型的仓库管理系统。设计结果的优点在于实现了仓库的日常管理，如入库、出库、货物盘点等功能，入库和出库的操作存放在两张专用的表中，可以直接通过编号查询详情，并可以通过这两张表计算支出和收入金额；不足点是虽然模拟的仓库管理系统，但与实际的需求相差很多，需要进一步扩大并细化内容，才可以更加接近真实的可应用的数据库系统。
三、结束语
经过一个星期的努力终于把仓库管理系统做完了，通过做这次课程设计，我对数据库系统有了更深的认识和理解，把理论知识和实践结合起来,使理论知识得到了运用，同时自己也掌握了知识。而且通过自己亲手设计,印象就更加深刻,也能真正理解所学到的知识.经过自己亲手实践后，就会真正明白实践是检验真理的唯一标准。
在设计的过程中，我参考了很多有关数据库资料，掌握了很多课堂上没有的知识,提高了自己的能力，了解了软件开发的过程，受益匪浅.同时也发现了自己的不足之处并且改正，为以后的工作和学习打下了良好的基础。
参考文献
[1] 刘仲兵 Java Web主流框架整合开发（J2EE+Struts+Hibernate+Spring）
电子工业出版社 2009。1
［2］ （美）Bruce Eckel Java编程思想 机械工业出版社 2007。6
[3］ 施伯乐 丁宝康 汪卫 数据库系统教程 高等教育出版社 2005.5
