灯光照明工程.doc

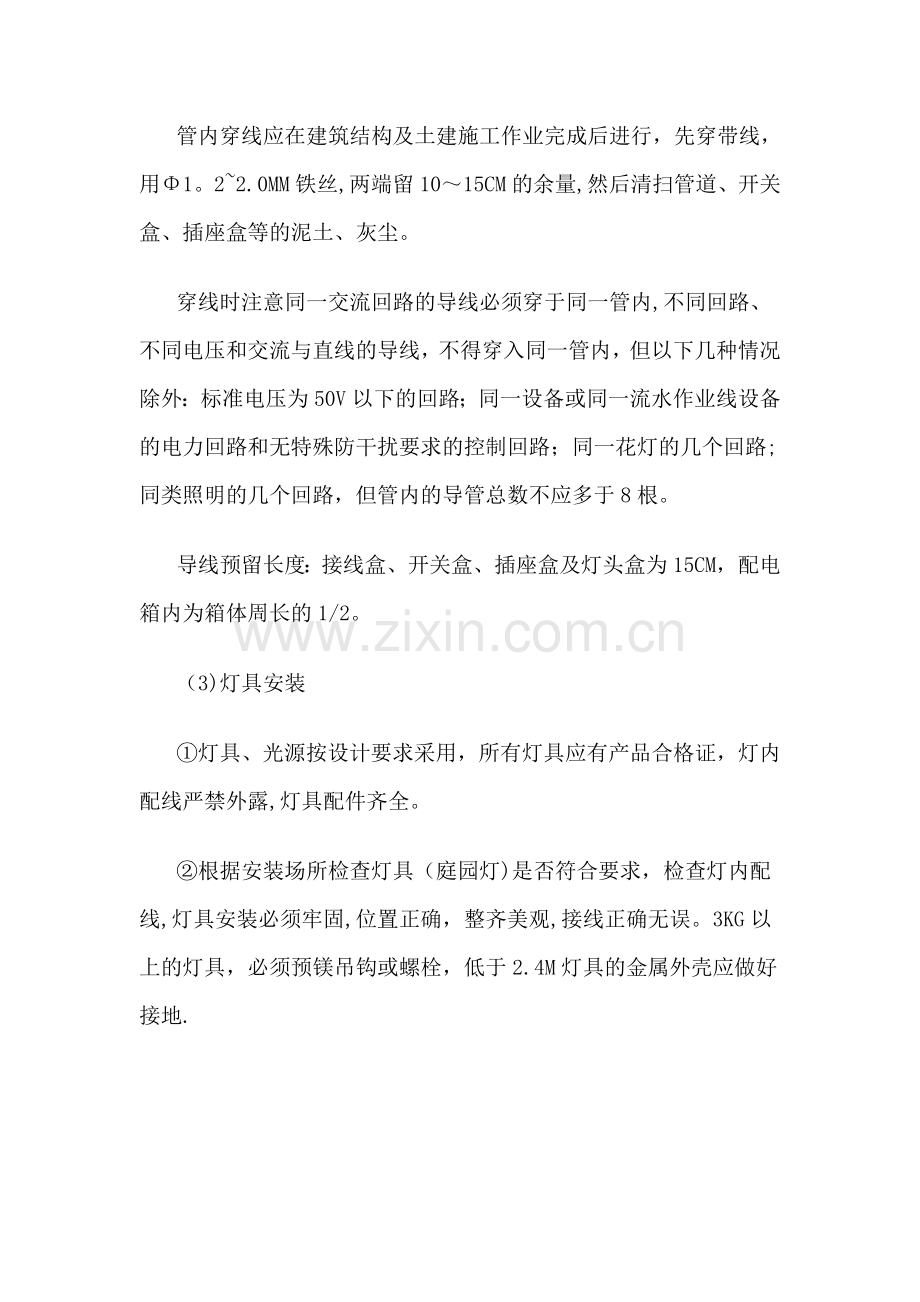

（四)、灯光照明1.灯光工程 （1）电线管、钢管敷设 设计选用电线管、钢管暗敷，施工按照电线管、钢管敷设分项工程施工工艺标准进行，要严把电线管、钢管进货关，接线盒、灯头盒、开关盒等均要有产品合格证。 预埋管要与土建施工密切配合，首先满足水管的布置，其次按排电气配管位置。 暗配管应沿最近线路敷设并减少弯曲，弯曲半径不应小于管外径的10倍，与建筑物表面的距离不应小于15MM，进入落地式配电箱管口应高出基础面5080MM，进入盒、箱管口应高出基础面5080MM，进入盒、箱管口宜高出内壁35MM. (2）穿线管内穿线要严把电线进货关,电线的规格型号必须符合设计要求，并有出厂合格证，到货后检查绝缘电阻、线芯直径直径、材质和每卷的重量是否符合要求，应按管径的大小选择响应规格的护口，尼龙压线帽、接线鼻子等规格和材质均要符合要求。管内穿线应在建筑结构及土建施工作业完成后进行，先穿带线，用1。22.0MM铁丝,两端留1015CM的余量,然后清扫管道、开关盒、插座盒等的泥土、灰尘。穿线时注意同一交流回路的导线必须穿于同一管内,不同回路、不同电压和交流与直线的导线，不得穿入同一管内，但以下几种情况除外：标准电压为50V以下的回路；同一设备或同一流水作业线设备的电力回路和无特殊防干扰要求的控制回路；同一花灯的几个回路;同类照明的几个回路，但管内的导管总数不应多于8根。导线预留长度：接线盒、开关盒、插座盒及灯头盒为15CM，配电箱内为箱体周长的1/2。（3)灯具安装灯具、光源按设计要求采用，所有灯具应有产品合格证，灯内配线严禁外露,灯具配件齐全。根据安装场所检查灯具（庭园灯)是否符合要求，检查灯内配线,灯具安装必须牢固,位置正确，整齐美观,接线正确无误。3KG以上的灯具，必须预镁吊钩或螺栓，低于2.4M灯具的金属外壳应做好接地.安装完毕，摇测各条支路的绝缘电阻合格后,方允许通电运行.通电后应仔细检查灯具的控制是否灵活，准备,开关与灯具控制顺序相对应，如发现问题必须先断电，然后查找原因进行修复。 （4）开关插座安装各种开关、插座的规格型号必须符合设计要求,并有产品合格证。安装开关插座的面板应端正、严密并与墙面平，成排安装的开关高度应一致。开关接线应由开关控制相线，同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。插座接线注意单相两孔插座左零右相或下零上相，单相三孔及三相四孔的接地线均应在上方。交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插座配套,均不能互相代用. （5）照明配电箱安装 成套的和非标的动力照明配电箱均由生产厂提供,到货时按设计图纸和厂方产品技术文件核对其电器元件是否符合要求，元器件必须是国家定点厂的产品，并对双电源切换箱、动力配电箱、控制箱要作空载控制回路的动作试验，确认产品是否合格.嵌入式配电箱在土建施工时将套箱预埋在墙内，在穿线前再安装配电箱，安装高度要符合设计要求.本工程接地方式为TN-CS系统,所有动力照明配电箱应有零线汇流排间和接地端子，PE线安装应明显牢固. (6）接地安装施工时按照接地分项工程施工工艺标准电气装置安装工程接地装置施工及验收规范GB50169-92和利用建筑物金属体做防雷及接地装置安装86SD566标准图集进行施工.土建结构施工时，严格按照规范和设计要求对结构钢筋进行焊接，钢筋搭接长度双面焊接不小于8CM，单面焊接不小于16CM.特别注意按设计要求做好等电位联结.由安装部门负责对系统调试，调试合格后提供调试报告，并经试行合格后交竣工验收
