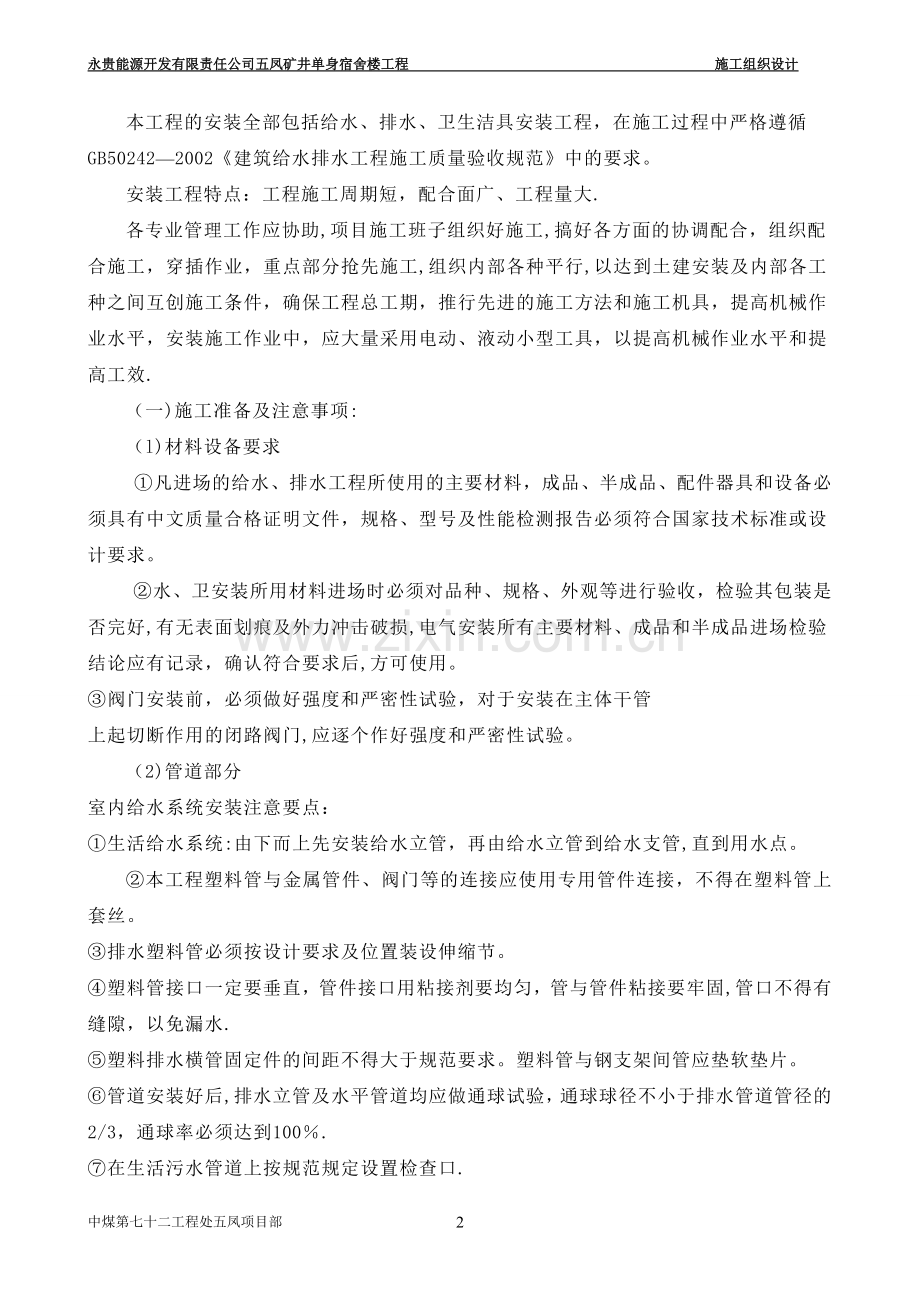

永贵能源开发有限责任公司五凤矿井单身宿舍楼工程 施工组织设计给水排水安装施工组织设计编制依据：1、该工程施工图纸及所需标准图.2、国家现行的施工规范、规程、质量标准和相关定额。3、招标文件及施工合同。4、本公司实际施工能力及类似工程经验。一、工程概况（1)工程简介:该工程为永贵能源开发有限责任公司五凤矿单身宿舍楼工程，位于大方县六龙镇五凤煤矿生活区内。标准层为六层、建筑结构形式为砖混结构，二类建筑,耐火等级为二级，屋面防水等级为三级，抗震设防裂度按6度裂度设防。南京设计研究院设计，中煤七十二处施工，河南工程咨询监理公司五凤矿井监理部对该工程的施工阶段实施监理。该工程施工可用场地较狭窄，场地高差大，道路畅通但坡度较大,水、电等己具备开工条件.(2)工程概况:该工程分六层、每层中部设一个公共卫生间及一盥洗间，给水自卫生间及盥洗间主管道向每层供应，进户采用DN70PPR管,其他采用DN50或DN25PPR等管,管道之间连接采用熔接,管道敷设为明装.排水管道采用PVCU塑料管，埋地部分为增厚型，室外连接检查井的排水管采用pvcu塑料粘接管。二、施工部署(一)施工工期要求按施工合同要求,本项目部根据工程特点，采取合理的施工方法，计划在保证合同工期的基础上提前10天竣工并交付使用。（二）施工组织机构根据工程的特点及建设的要求，结合我公司的实力、机械设备的配备等情况,组建了施工现场领导小组，并选派施工经验丰富的项目经理李志中同志,对该工程的施工准备、计划安排、文明施工、安全生产、材料机具供应以及技术管理、工程质量、竣工验收、工程回访等方面的工作进行组织、管理、协调和控制，全面履行合同，同时项目经营本着科学管理、精于实效、结构合理的原则，选配具有施工经验丰富、勤奋实干的工程技术人员、管理人员以及施工人员，确保该工程按质量要求如期完成。三、安装工程施工方案及施工技术措施本工程的安装全部包括给水、排水、卫生洁具安装工程，在施工过程中严格遵循GB502422002建筑给水排水工程施工质量验收规范中的要求。安装工程特点：工程施工周期短，配合面广、工程量大.各专业管理工作应协助,项目施工班子组织好施工,搞好各方面的协调配合，组织配合施工，穿插作业，重点部分抢先施工,组织内部各种平行,以达到土建安装及内部各工种之间互创施工条件，确保工程总工期，推行先进的施工方法和施工机具，提高机械作业水平，安装施工作业中，应大量采用电动、液动小型工具，以提高机械作业水平和提高工效.（一)施工准备及注意事项:（l)材料设备要求凡进场的给水、排水工程所使用的主要材料，成品、半成品、配件器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告必须符合国家技术标准或设计要求。水、卫安装所用材料进场时必须对品种、规格、外观等进行验收，检验其包装是否完好,有无表面划痕及外力冲击破损,电气安装所有主要材料、成品和半成品进场检验结论应有记录，确认符合要求后,方可使用。阀门安装前，必须做好强度和严密性试验，对于安装在主体干管上起切断作用的闭路阀门,应逐个作好强度和严密性试验。（2)管道部分室内给水系统安装注意要点：生活给水系统:由下而上先安装给水立管，再由给水立管到给水支管,直到用水点。本工程塑料管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。排水塑料管必须按设计要求及位置装设伸缩节。塑料管接口一定要垂直，管件接口用粘接剂要均匀，管与管件粘接要牢固,管口不得有缝隙，以免漏水.塑料排水横管固定件的间距不得大于规范要求。塑料管与钢支架间管应垫软垫片。管道安装好后,排水立管及水平管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100.在生活污水管道上按规范规定设置检查口.通水能力检验是在管道安装好配水器具并接通水源后进行,一般对配水点作逐点放水试验，目测其水流是否稳定正常;再按设计要求开放最大数量的配水点,观察能否达到定额配水量。（3）卫生器具安装注意要点：按图纸要求找出预留坐标、标高,然后按准确尺寸修整预留洞口。分部位实测并做记录,并预制加工、编号。安装时，必须将预留洞清理干净，再进行粘接,粘牢后找正、找直、封闭管口并堵洞。卫生器具安装：墙面、地面施工结束，即可进行卫生器具的安装.根据所抛口的上下水口首先复查预留的上下水口是否正确,按照标准稳固卫生设备，再上接各种洁具和给水管道,要求做到：平稳、牢固、准确、不漏、美观整洁,待满足调试条件后再由上往下逐层进行调试。卫生设备等在工程后期分二次安装,管道采用支吊架固定于预埋铁件上,若预埋铁件位置偏差较大,可采用金属膨胀螺栓固定吊架.排水栓和地漏的安装应牢固且低于排水表面,周边无渗漏。地漏水封高度不得小于50mm。卫生器具的支、托架必须防腐良好，安装平整、牢固，器具接触紧密、平稳.连接卫生器具的排水管道接口应紧密不漏,其固定支架、管卡等支撑位置应正确、牢固,与管道的连接应平整。(二)施工方法及措施:1、水暖安装给水自管道井主管道向各户配水点供应,进户采用DN40管径的PPR管,其他采用DN20或DN15PPR管，管道之间连接采用熔接，户内管道敷设于垫层内排水管道采用PVCU塑料管，埋地部分为增厚型，室外连接检查井的排水管采用陶土管。采暖为共用立管的分户独立系统，户内为水平串连式系统.采暖管道均采用焊接钢管,丝扣连接。供E水支管管径均采用DN15，散热器采用WGZ-61。04型.排水管道的横管与横管，横管与立管的连接，应使用45度弯头。在生活污水管道上，设置的检查口应符合以下规定:在立管上应每二层设置1个检查口，但在最低层的有卫生器具的最苟层必须设置，检查口中心距地面高度为1米，允许偏差土2Om,并高于该卫生器具上边缘15Om检查口朝向应适于检修。塑料排水管固定件间距为公称直径的10倍，离墙净距大于40mm时,应采用角钢支架固定,”UP型卡应外套塑料管,与角钢支架间加软垫片，立管底部的弯曲处应有支敦.塑料排水管应按要求设置伸缩节:若管道穿过楼板处为固定，每层各设1个伸缩节，伸缩节上口必须露出保护台O立管与水平管上的合流部的间距在24米时设伸缩节1个;水平管与其支管合流部的伸缩节须固定，并且伸缩节应设在合流部的上流侧；供水水平管穿墙时，应设套管.卫生器具间距应符合以下规定；洗面盆与侧墙面净距不应小于0.55米；大使器中心与两侧障碍物的净距不得小于0。45米；地漏应设与地面的最低处，其顶面应低于设置处地面5mm,地漏水封不得小于5Omm，DN75的扣钟高度为99m.卫生器具的排水管甩口位置正确,并应配合土建作好预留预埋工作:安装时用膨胀螺栓固定。（三）、质量控制措施A供水管道安装一、材质要求：1、PPR给水管及管件质量标准应执行GB/T3091。其规格种类应符合设计要求。2、阀门的规格型号应符合设计要求。3、水表的规格应符合设计图纸的要求，其中每户使用DN20水表.4、不得使用国家限制使用和淘汰落后的建材。二、质量要求（a）主控项目1、室内给水管道的水压试验必须符合设计要求，给水管道系统试验压力为lmpa.2、给水系统交付使用前必须进行通水试验并做好记录.3、生活给水系统管道在交付使用前必须冲洗和消毒，采用2030mg游离氯/L的水进行消毒,消毒水静置24小时后进行冲洗,并经有关部门取样检查,符合国家生活饮用水标准方可使用。(b）一般项目1、给水水平管道应有2.5。的坡度坡向泄水装置.10中煤第七十二工程处五凤项目部2、管道的支、吊架安装应平整牢固，其间距应符合相关规定。给水塑料管水平、垂直安装的支、吊架安装应平整牢固,采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。3、水表应安装在便于检修、不受爆晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于10倍水表接口直径的直线管段。表外壳距墙表面净距为103Om；水表进水口中心标高按设计要求，允许偏差为士10mm.4、给水管道和阀门安装的允许偏差符合规定。B、排水管道安装一、材质要求1、PVC-U管材,管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品合格证及说明书。管材内外表层应光滑,无气泡、裂纹、管壁度均匀，色泽一致。管件造型应规矩、光滑,无毛刺o承口应有梢度,并与插口配套.码放时地面要平，如果上架应搭设几个支点防止管子变形.冬季防止冻坏,夏季防止太阳晒。2、不得使用国家限制使用和淘汰落后的建材。二、质量要求（a）主控项目1、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度.2、生活污水塑料管道的坡度必须符合设计要求。3、生活污水铸铁管道的坡度必须符合设计要求.4、排水塑料管必须按设计要求及位置装设伸缩节，且伸缩节间既不得大于知.5、排水主立管及水平干管管道均应做通球试验，通球球么不小于排水管道管径的2/3，通球率必须达到100%。(b一般项目1、在生活污水管道上设置的检查口且应符合以下规定:在立管上应每隔一层设置一个检查口,但在最底层和有卫生器具的最高层必须设置。检查口中心高度距楼地面为1米，允许偏差为20mm,检查口的朝向应便于维修。2、排水塑料管道支、吊架间距应符合规定排水塑料管道支吊架最大间距应符合要求。3、排水管管道不得与烟道连接，且应符合下列规定：（1）通气管应离出屋面60Omm，但必须大于最大积雪厚度。(2)在通气管出口4m以内有门、窗时，通气管应高出门、空窗顶600mm引向无门、窗一侧.（3)屋顶有隔热层应从隔热层板面算起.4、通向室外的排水管，穿墙壁或基础必须下返时，应采用45顺水三通和45o弯头连接.5、由室内通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90.的水流转角，如跌落差大于30Omm可不受角度限制o6、用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45三通,立管与排出管端部的连接，应采用两个45弯头。7、室内排水和雨水管道安装的允许偏差应符合要求。C、卫生洁具安装一、材质要求1、卫生洁具在进入施工现场和安装前按设计要求，核验规格、型号和质量符合要求方可使用。2、卫生洁具应具有出厂产品质量合格证，要求合格证应具备主品名称、型号、规格、国家质量标准、标准代号、出厂日期、生产厂家、名称及地点、出厂产品检验证明o3、卫生洁具的配件:应能与所使用的卫生沽具配套使用，并有产品合格证。4、卫生洁具及配件的进场验收：卫生洁具的进货一般以一次性成批，进齐最好,能保证卫生洁具的质量，外观颜色的一致，一次性进货造成检验工作量增大，抽检10%如发现不合格产品，则逐个检验，按层或按段的批量进货应防止质量与外观颜色不一致。(1)卫生洁具的检验应做到以下几点：外观检查：外观应周正，瓷质细腻，程度和色泽一致，表面光滑，边色边缘平滑，无裂纹，斑点无损伤.丈量检查：用盒尺实测主要尺寸,长、宽、高、下水口直径应在卫生洁具设备的允许公差值内。敲击检查：用木棍轻轻敲击,声音实而清脆示受损伤，重点轻敲击盆边排水口处.通球检查：对圆形孔洞可做通球试验，检验用球直径应为孔洞直径的0。8倍。(2)卫生洁具配件的检验:外观检查：配件应完整,内外表面光滑,浇口及溢边应平整,丝扣无断丝、乱丝,无溢边。塑料下水口及返水弯等不得使用再生塑料制品,应保证其圆度、硬度，不得造成渗漏，脱落等质量问题,必要时应检查，并有法定单位的产品监督检验证明。检查方法为对配件进行试装连接，检查下水口返水弯等丝扣连接是否能保证圆度和丝扣处的硬度.二、质量要求：(a）主控项目1、地漏的安装应平正、牢固，低于排水表面，周边无渗漏.地漏水封高度不得小于5Omm。2、卫生器具交工前应做满水和通水试验。（b）般项目1、卫生器具安装的允许偏差应符合规定2、卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。四、产品保护措施：A、室内给水管道安装工程1、安装好的管道不得用做支撑或放脚手板,不得踏压，其支托卡架不得做为其他用途的受力点.2、管道在刮瓷前要加以保护，防止瓷料污染管道。3、阀门的手轮在安装时应卸下,交工前统一安装完好。B、室内排水管道安装工程产品保护措施1、管道安装完成后,应将所有管口封闭严密，防止杂物进入，造成管道堵塞.2、安装完成的塑料管道应加强保护,尤其立管距地2m以下时，造成管道堵塞.3、严禁利用塑料管道作为脚手架的支点或安全带的拉点、吊顶的吊点.不允许明火烘烤塑料管,以防管道变形。4、立管安装后应立即采取保护措施，将管道用纸或塑料布包裹，以免污染管道.5、预留管口的临时丝堵不得随意打开,以防掉进杂物造成管道堵塞。6、在回填房心土时，对己铺设好的管道上部要先用细土覆盖,并逐层穷实，不得在管道上用蛤蟆穷等机械穷土。7、不许在安装好的托、吊管道上搭设架子或拴吊物品，竖井内管道在每层楼板处要作型钢支架固定。C、卫生器具安装1、铜及镀铭零件等安装时应使用扳手或自制专用工具紧固，如果使用管钳，应在零件表面用布进行保护.2、安装完的洁具应加强保护。3、所有卫生洁具的橡胶堵头，拉链、地漏筐子，手轮等应在交工前安装。4、水暖工安装完的卫生洁具房间应办理交接手续交与其它工程施工，做到成品保护责任到人.五、安装与士建配合预留人员按预留图进行预埋，预留中不得随意伤损建筑钢筋,与土建结构有矛盾处,由工长与土建协商处理.在楼地面墙内堵塞或设计增加的埋管,必须在未做面层前补埋,墙体上留设备进入，由设计确定或安装有关工种在现场与土建单位商定后由土建留孔。卫生间施工,在土建施工主体时配合进行安装留孔,安装时由土建给定地坪标高基准，装好卫生器具排水及支管及地漏后,土建再做防水,铺贴地面砖.（土建施工时不得损坏安管口）。因穿插作业多,对施工用电现场交通及场地使用，应在土建统一安排下解决，以达到互相创造条件为目的。产品保护,安装施工不得随意在墙体上打洞,因特殊原因必须打洞，应与土建协商,确定位置及孔洞大小，安装施工应注意对墙与顶棚的保护,避免交叉污染，通过工程建设指挥部与各施工单位协商共同搞好产品保护，土建施工人员不得随意扳动己安装好的管道、阀门未交工的厕所不得使用，清理地面作业时，不得利用已安装好的管道。以上简要介绍了主要项目的施工方法及技术措施,在具体施工中，我们针对每一个分项工程制定一套完整的施工方案，作为本工程指导性文件，时刻得到有效的控制,控制安全、工期的同时使工程质量得到更好的保证。六、防火措施：开工前必须落实防火措施,对施工人员每半月进行一次防火教育，不断增强防火意识.现场易燃物品必须集中堆放,泊类、油漆类等要有专人负责，采取严格的领发制度。严格动火制度，电焊机、对焊机在动火前必须报告现场.安全员说明动火地点和环境,证实周围无污染和任何火灾隐患后,经安全员批准方可动火。施工现场木工棚、仓库、易燃物品堆放区严禁烟火，违者批评教育罚款五十元以上，造成事故者依法追究法律责任。消防器材不得随意搬动和损坏,定期进行消防器材的检验,保证有效可靠，并设立专人安全消防员，确保施工现场防火安全。机械设备安全管理措施：建立机械设备安全管理小组，以机械工长为主,执行每日开工前停工局的巡查制度，做好设备的运转安全日记。中型设备五天一次检查,小型设备的日查，坚决杜绝带病运转，存在不符合安全操作的一律不准使用，并用醒目的检查牌来确定设备的完好程度。设备应做好避雷,接地装置，用醒目的应有颜色做标志，电器设备必须重复用电接地,不做接地的一律不准使用，施工值班电工有权断电。所有现场加工设备都必须搭设安全防护棚，按加工区域分为模板、木材加工区、钢筋加工区、半成品暂存区.停工后现场所有设备一律断电,设立1名值班电工做好最后配电检查，拉下闹刀锁好配电箱门，最后切断配电箱电源，如需用电必须告知值班人员,方可用电，如擅自用电,发现后加倍处罚.保证施工现场全部机械设备完好率,利用率达到要求，确保工程进度顺利完成。七、现场文明施工措施：认真贯彻安徽省建筑行业管理示范工程实施办法,建立健全施工现杨管理制度，规范现场管理，利用现代管理办法，科学组织,进行文明包工。确保工程质量、安全生产,提高工作效率和节约原材料等。为响应市政府的号召,大力实施容貌工程”和”蓝天工程”，做好该工程的文明施工，制定以下措施。建立总平面管理及文明施工责任制，施工现场实行划区责任制.在规定施工区域周边设置彩板墙，按要求达到标准高度,设立大门,搭设牌坊,在进入现场的醒目位置上，挂设六板二图。按施工平面管理总图规划位置，进行机械设备就位，临设的搭建（办公区、生活区），材料存储二料具堆放：场内道路要按有关要求硬化。严格按程序组织施工,以正确的施工秩序，协调土建与安装，内与外部的关系，保证工程有序的施工.在施工期间采取各种合理措施，尽量避免产生噪音.不乱倒垃圾、污水、保障周边道路畅通。各种责任制、规章制度设立在醒目的位置上,施工现场内各种警示、禁止、警告牌确定在必要的位置上,使工作人员一目了然,各类宣传必须到位。教育全体工作人员遵守各项规章制度，不乱窜门、雷岗、施工人员佩带工作证出入.办公室、会议室内应卫生清洁，办公用品摆放整齐有序，环境要保持卫生清洁，无污染物和污水.宿舍应建设牢固，设施齐全，具有夏季防蚊蝇,冬季保暖功能：严禁在施工的建筑物内安排人员住宿:保持宿舍卫生整洁、通风,日常生活用品放置整齐有序，严禁私拉乱接电线设置固定厕所,并设专人打扫，设置沉淀池，污水经沉淀后排政管网。饮用水必符合国家卫生标准：施工现场必须设专人供水和专用保温桶，水桶力日盖、加锁、防止污染。施工人员不准喝生水：严禁共用一个器皿饮水。驶出施工现场的车辆，必须设专人清扫车轮，以免污染道路和周围环境。八、治理工程通病措施:1、卫生沽具安装工程通病（1）排水管道甩口不准：造成卫生洁具安装位置不准,配件安装出现问题的主要原因是:卫生洁具的品种繁多，造型各异，价格差别悬殊，所以安装中须在定货的基础上，参照产品样品或实物,确定安装尺寸。另一种解决办法是在设计交底时提出确定卫生洁具安装尺寸，确定排水支管距墙尺寸，卫生沽具的甩口位置。（2）卫生洁具安装不平、不正、不牢固主要原因是支架安装不牢固，支架和连接件不配套,支托架加工尺寸有误差，卫生沽具变形不规整，卫生洁具安装后产生的缝隙末处理，安装时的定位控制线，水平控制线出现问题,对安装后的器具末进行校正而导致不平整。(3）卫生洁具上、下水连接处漏水卫生洁具的塑料配件，圆度和硬度不够而造成丝扣处渗漏,冲洗管上、下接口密封性差导致渗漏，卫生沽具下水口变形造成使用中渗漏.（4）地漏集水效果不好，积水地漏安装不平正，安装好的地漏笛子应低于该处地面5毫米，并且应处于地面坡度的最低处，标高水平线出现问题，安装地漏时与地面施工时的水平线出现误差。
