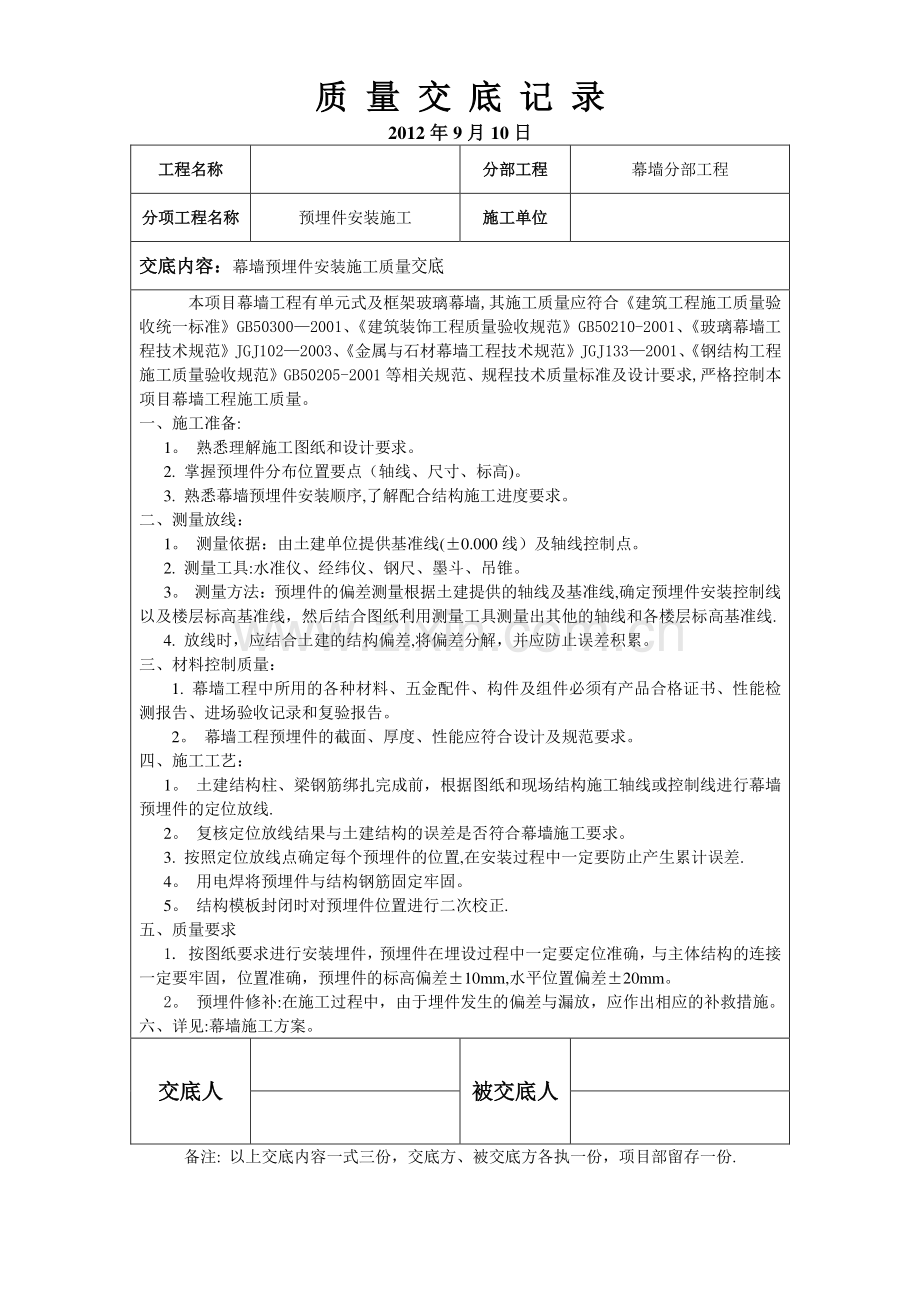

幕墙预埋件施工质量交底.doc

质质 量量 交交 底底 记记 录录 2012 年年 9 月月 10 日日 工程名称工程名称 分部工程分部工程 幕墙分部工程 分项工程分项工程名称名称 预埋件安装施工 施工单位施工单位 交底内容：交底内容：幕墙预埋件安装施工质量交底 本项目幕墙工程有单元式及框架玻璃幕墙,其施工质量应符合建筑工程施工质量验收统一标准GB503002001、建筑装饰工程质量验收规范GB50210-2001、玻璃幕墙工程技术规范JGJ1022003、金属与石材幕墙工程技术规范JGJ1332001、钢结构工程施工质量验收规范GB50205-2001 等相关规范、规程技术质量标准及设计要求,严格控制本项目幕墙工程施工质量。一、施工准备:1。熟悉理解施工图纸和设计要求。2.掌握预埋件分布位置要点（轴线、尺寸、标高)。3.熟悉幕墙预埋件安装顺序,了解配合结构施工进度要求。二、测量放线：1。测量依据：由土建单位提供基准线(0.000 线）及轴线控制点。2.测量工具:水准仪、经纬仪、钢尺、墨斗、吊锥。3。测量方法：预埋件的偏差测量根据土建提供的轴线及基准线,确定预埋件安装控制线以及楼层标高基准线，然后结合图纸利用测量工具测量出其他的轴线和各楼层标高基准线.4.放线时，应结合土建的结构偏差,将偏差分解，并应防止误差积累。三、材料控制质量：1.幕墙工程中所用的各种材料、五金配件、构件及组件必须有产品合格证书、性能检测报告、进场验收记录和复验报告。2。幕墙工程预埋件的截面、厚度、性能应符合设计及规范要求。四、施工工艺：1。土建结构柱、梁钢筋绑扎完成前，根据图纸和现场结构施工轴线或控制线进行幕墙预埋件的定位放线.2。复核定位放线结果与土建结构的误差是否符合幕墙施工要求。3.按照定位放线点确定每个预埋件的位置,在安装过程中一定要防止产生累计误差.4。用电焊将预埋件与结构钢筋固定牢固。5。结构模板封闭时对预埋件位置进行二次校正.五、质量要求 1.按图纸要求进行安装埋件，预埋件在埋设过程中一定要定位准确，与主体结构的连接一定要牢固，位置准确，预埋件的标高偏差10mm,水平位置偏差20mm。2。预埋件修补:在施工过程中，由于埋件发生的偏差与漏放，应作出相应的补救措施。六、详见:幕墙施工方案。交底人交底人 被交底人被交底人 备注:以上交底内容一式三份，交底方、被交底方各执一份，项目部留存一份.
