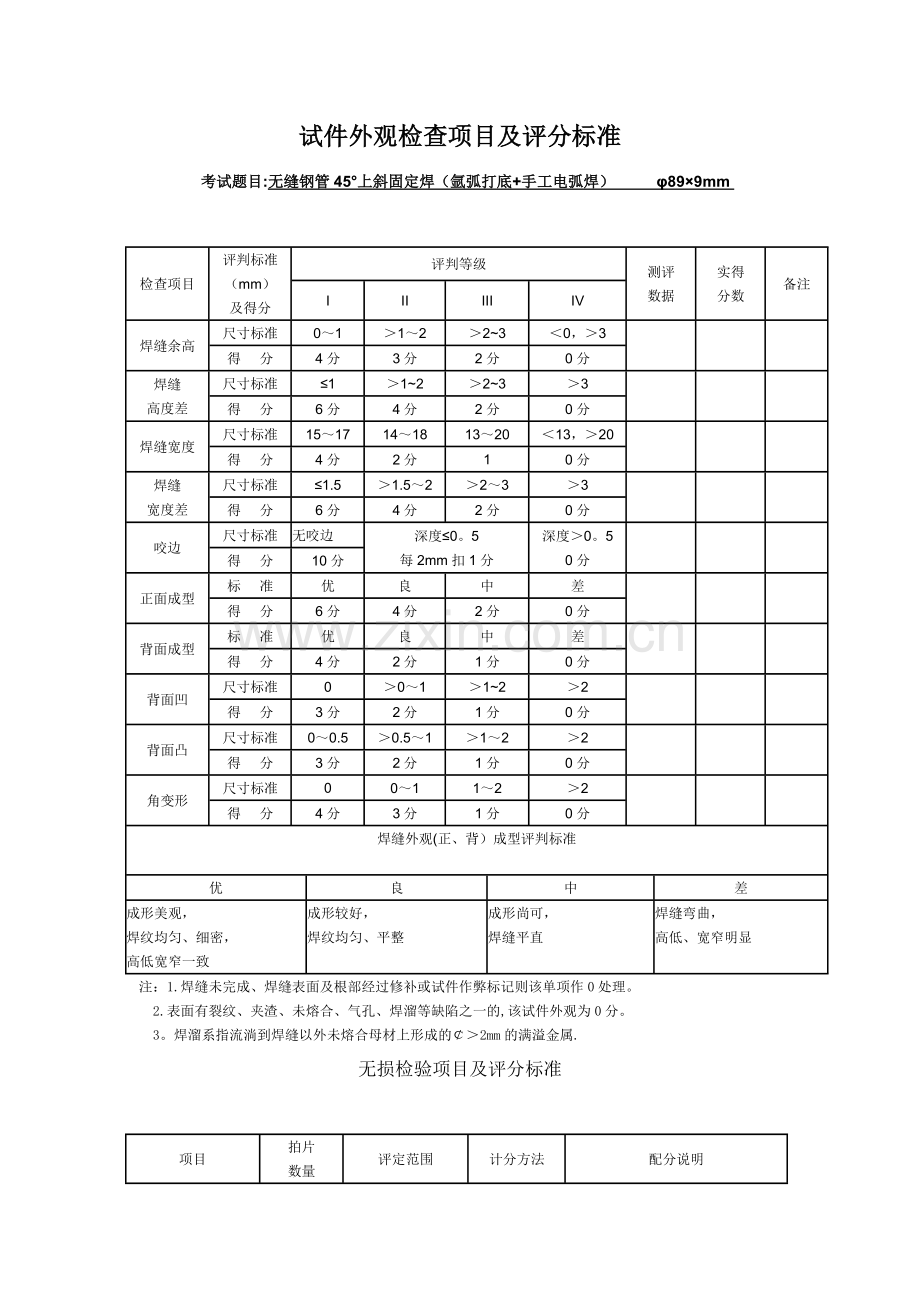

试件外观检查项目及评分标准
考试题目:无缝钢管45°上斜固定焊（氩弧打底+手工电弧焊）         φ89×9mm

检查项目
评判标准
（mm）
及得分
评判等级
测评
数据
实得
分数
备注
I
II
III
IV
焊缝余高
尺寸标准
0～1
＞1～2
＞2~3
＜0，＞3

得    分
4分
3分
2分
0分
焊缝
高度差
尺寸标准
≤1
＞1~2
＞2~3
＞3

得    分
6分
4分
2分
0分
焊缝宽度
尺寸标准
15～17
14～18
13～20
＜13，＞20

得    分
4分
2分
1
0分
焊缝
宽度差
尺寸标准
≤1.5
＞1.5～2
＞2～3
＞3

得    分
6分
4分
2分
0分
咬边
尺寸标准
无咬边
深度≤0。5
每2mm扣1分
深度＞0。5
0分

得    分
10分
正面成型
标    准
优
良
中
差

得    分
6分
4分
2分
0分
背面成型
标    准
优
良
中
差

得    分
4分
2分
1分
0分
背面凹
尺寸标准
0
＞0～1
＞1~2
＞2

得    分
3分
2分
1分
0分
背面凸
尺寸标准
0～0.5
＞0.5～1
＞1～2
＞2

得    分
3分
2分
1分
0分
角变形
尺寸标准
0
0～1
1～2
＞2

得    分
4分
3分
1分
0分
焊缝外观(正、背）成型评判标准

优
良
中
差
成形美观，
焊纹均匀、细密，
高低宽窄一致
成形较好，
焊纹均匀、平整
成形尚可，
焊缝平直
焊缝弯曲，
高低、宽窄明显
注：1.焊缝未完成、焊缝表面及根部经过修补或试件作弊标记则该单项作0处理。
2.表面有裂纹、夹渣、未熔合、气孔、焊溜等缺陷之一的,该试件外观为0分。
3。焊溜系指流淌到焊缝以外未熔合母材上形成的￠＞2mm的满溢金属.
无损检验项目及评分标准

项目
拍片
数量
评定范围
计分方法
配分说明
管状45°上斜固定焊
4
焊缝全长
按等级
最低一
张评级
1、  一级片无缺陷50分;
1） 评定区内有缺陷最多扣
至45分;
2） 评定区外的缺陷,按点数扣分最多扣至40分
2、  二级片基本分30分.评定区外缺陷按表内缺陷性质扣分,最多扣至20分。
3、  三级片得0分。
4、同一试件有多张底片的,按等级最低一张底片评分。
缺陷
性质
缺陷
尺寸
扣    分    标   准
圆
形
缺
陷
尺寸
≤0。5mm
每点扣0。5分
尺寸
＞0.5mm
每点扣1分
条
形
缺
陷
条形
缺陷
每1mm扣4分
注：试件的X射线检验按JB/T 4730-2005 标准评定；评定区域:10×10mm。
