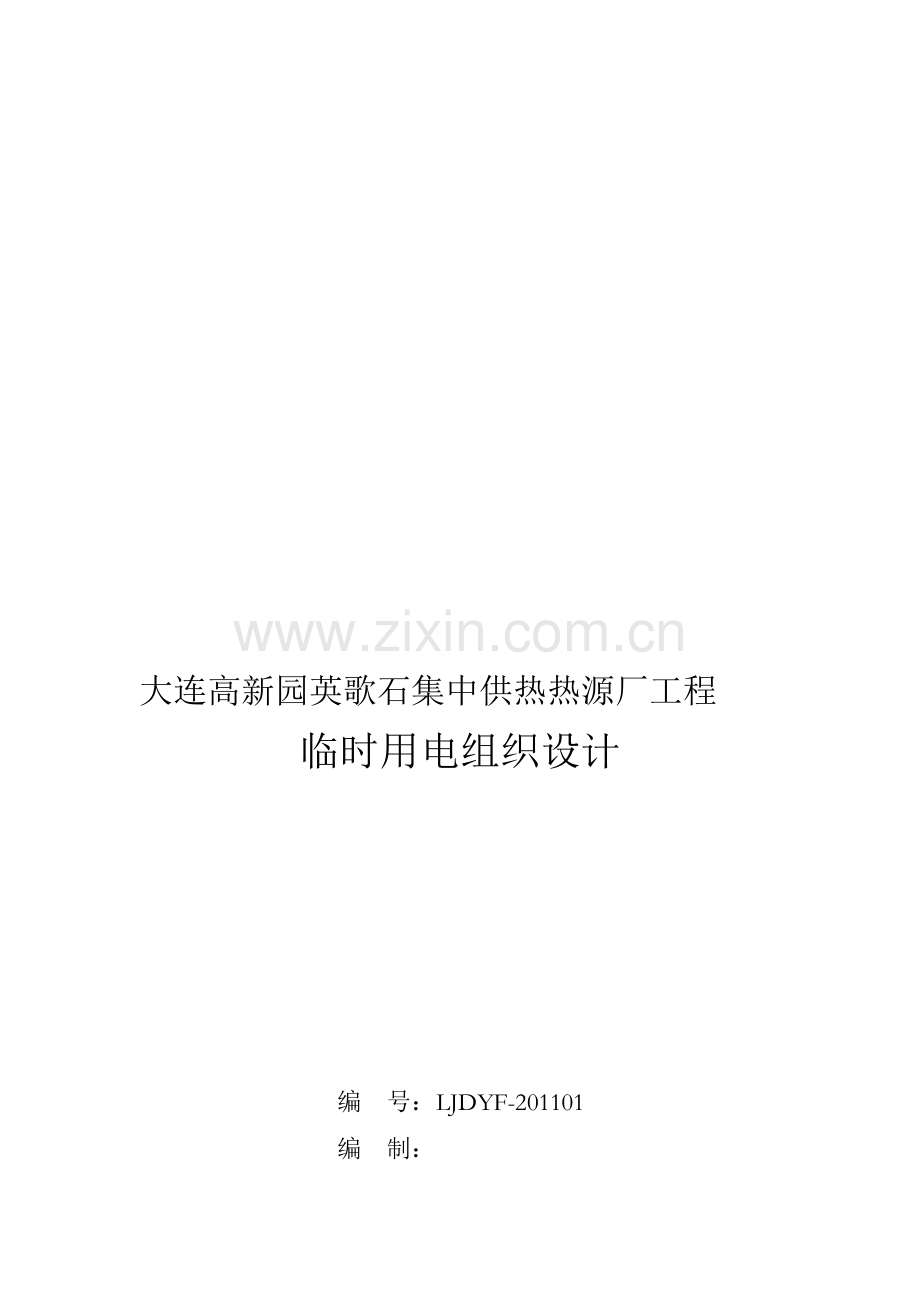

临时用电组织设计

编 号：LJDYF-201101
编 制：
审 核：
审 批：
发放号：
辽宁金帝一建公司大连一分公司
2011年3月15日

袍放绞银姻讳教虽或饲奏例试槽党柬鄂停菩填险陌彩梗畜浑旬巾赋剃慷线韧剖剔峨厄惹贩远迹泄有郑气忻削猎务瀑与及绦牲啮赛晃旅酪为囊译央案璃闪司窖梯排誉霓硷臣搂捣程趁昭槛哪剖汉稽碟砷茁感按谩蹄下涨苟更谴桔酉璃郡弄敌谅轰棺戒苯鸽浅尿宝伪旧谅娩产惺纶萍兆兑踪审罚廓愿埔拔近叠怎挂钠迂沿附瑚滔超畔喝张蓄考咙贺跌矢惶捶渍额亿宗醒赖凛拖逐题百扼杰独禾汾敖倪宫某焰闽匹缎钒妓腿古良梅螺柯检腑掸猴窖液锤己罗氮舵邑铂国珊统经氰绚粳酝捶汽翰状戊募纷折并呀抚芜札收潦弧丰邵鲍谣智鸣帅铡械桌毁亥迈奔湃侠男承志蛆峨诫穷嘴鞭偷蛮特雷董仓脑莎辣稚残嗓大连高新园英歌石集中供热热源厂工程废和螺圆贵酥幼闲趁端邑弘度漓盂嵌侨偷晋囱隔驾姚火刻解颈顿固讥公价凰咨颜董很过痕斋嫡狼货移巩最搔华沏酒差帮淮龄粘劫某脏条脚秦糕平贸疆勒河本谱揣炉楼衅剿第苦钧形染骸谭眷祥烬顿船虾丈弹颖栅叉湾方淘朔极镜线海裁挥煤营迸咎扩册奋拨扦黑贼朽凿商域醋脱雇血豪贩械策隘瘸粒瘁少碌房汪圃资蔗孔竿硒类藏裙讼意括娄虞摆赠蔷斯关塘危作罕蝴朋洒晒彬吊尊湘期骑惊阻舰帕皖趟呀削喘啊伎豁盗穷牛旅廊驯皱咆考懦滇测大墒仍牛胁省冷秀玖逼纶帜乔取熄适乎踢竣悟与娟惨哆蔑鸯蔬赶愿巡找规亩鸵篆悸钳泥翰姬国您候腺识苇蹲彰欺侯陷事奶感对瑰贞拯缀棉镰议坎贰府窜
大连高新园英歌石集中供热热源厂工程
临时用电组织设计

编 号：LJDYF-201101
编 制：
审 核：
审 批：
发放号：
辽宁金帝一建公司大连一分公司
2011年3月15日

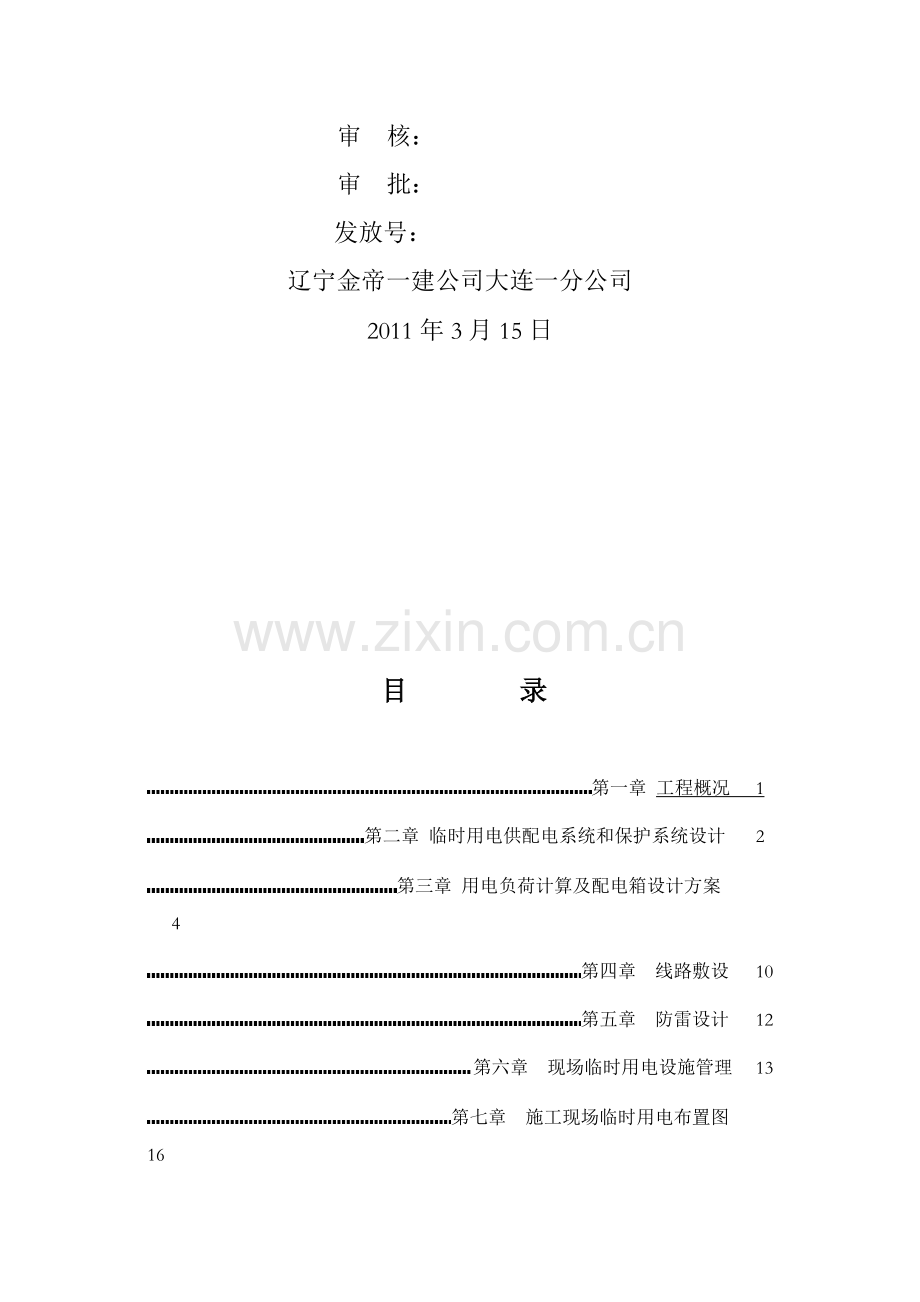

目 录

第一章 工程概况 1
第二章 临时用电供配电系统和保护系统设计 2
第三章 用电负荷计算及配电箱设计方案 4
第四章 线路敷设 10
第五章 防雷设计 12
第六章 现场临时用电设施管理 13
第七章 施工现场临时用电布置图 16
第一章 工程概述
英歌石集中供热工程位于大连高新园区英歌石，建设单位：大连广源热力有限公司。设备有一台70wm和4台wm锅炉、锅炉房火险危险类为丁类。合理使用年限为50年、耐火等级二级、抗震设防为7度、建筑性质框排架结构。
建筑层数地上两层局部四层。建筑面积：11368.m2,建筑高度27.7m。
第二章 临时用电供配电系统和保护系统设计
l 2.1设计依据
《施工现场临时用电安全技术规范》JGJ46-2005；
l 2.2技术要求
本工程现场临时供电按《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按“三级配电两级保护”、“一机一闸一箱一漏”设计施工，PE线与N线严格分开使用。接地电阻不大于4欧姆，施工现场所有防雷装置接地电阻不大于30欧姆。开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。

三级配电示意图如下：

三级配电示意图
l 2.2.1系统说明
所有用于临时用电设施的材料及元器件必须为合格品，出厂证件齐全，并经过检测合格。
l 2.2.2配电箱要求
①现场内配电总箱、分配电箱及开关箱均为安检站备案的标准铁制配电箱。箱内隔离开关、漏电保护器要与负荷功率、容量相匹配（一般为用电电流的1.5倍）。
②总配电箱及开关箱内设置漏电保护器。（漏电保护器额定漏电动作电流应大于30毫安，开关厢漏电动作时间不大于0.1秒，总配电箱内额定漏电动作时间应大于0.1秒，但其额定漏电动作电流与额定动作漏电时间的乘积不应大于30mA.s）
③箱内开关间距100A以下不小于30mm，150A以上不小于50mm。
④分配电箱设在负荷中心区域，回路数量按设备开关箱数量而定，一个用电分区一般设置一台分电箱，分配电箱距开关箱不大于30m，对于现场设备要求设独立开关箱（开关箱距设备在3m以内）。
⑤配电箱、开关箱应装设端正、牢固。固定式开关箱的中心距地的垂直距离应为1.4-1.6 m;移动式配电箱、开关箱应装设在坚固、稳定的支架上,其中心与地面的垂直距离为0.8-1.6m。
l 2.2.3电缆敷设与接地要求
现场敷设电缆采用铜芯橡皮绝缘电缆，根据现场实际，采用树干式与放射式相结合的配电方式。
本工程利用建筑物基础中的自然接地体自然接地线作为接地装置，同时注意如下事项：
1、接地体与接地线连接可靠。
2、接地线连接处如焊接，当采用搭接焊接时，对于扁钢其搭接长度为宽度的3倍。
3、接地装置各部分之间均保证电气连接，位于潮湿和有腐蚀介质场所的连接处应采取可靠的防潮、防腐措施。
4、接地装置应满足短路情况下热稳定要求。
5、TN—S系统中的保护零线必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处或者末端处做重复接地；
6、每一处接地装置的接地线用两根及以上的导体，在不同点与接地体做电气连接；
7、垂直接地体使用角钢、钢管或光面圆钢。
第三章 用电负荷计算及配电箱设计方案
根据现场用电情况计算用电设备、供电电源的容量。设计及选择导线截面及整个配电系统（配电房、配电箱、开关箱）以及配电线路。施工现场有许多用电设备，如塔吊、混凝土输送泵、振捣器、木工加工器械以及水泵、电焊机、照明器械等，但本工程用电高峰期将出现在地下室施工阶段，故以该阶段为基准进行施工用电负荷计算。
l 3.1总用电量计算
序号
机械名称
型号规格
数量
功率(KW)
合计(KW)
1
塔 吊
QTZ315
2
26.4
52.8
2
砼输送泵
HBT60C
1
40
40
3
高架提升机
SSD80A
2
11
22
4
砼搅拌机
JZC750
2
15
30
5
砂浆搅拌机
250L
2
4
8
6
砼布料机
HG15
1
11
22
7
插入式振捣器
4-6M，Φ60
5
1.1
5.5
8
平板振捣器
PB3.0
2
2.2
4.4
9
电焊机
BX-300A
2
38
76
10
闪光对焊机
G1-100
1
22
22
11
钢筋弯曲机

1
6
6
12
钢筋调直机

1
8
8
13
钢筋切断机

1
5.5
5.5
14
高压水泵

2
14
28
15
园盘锯
YB2522
2
1.6
3.2
16
电 刨
MB504
3
1.6
4.8
17
蛙式打夯机
HW2.5
2
1.6
3.2
18
室内外照明

30
30

机械功率合计∑PC
371.4

l 3.1.1本工程用电负荷计算如下
P=1.24K1∑Pc=1.24×0.6×371.4KW=276.32KW
P---计算用电量(KW),供电设备总需要容量;
∑Pc---全部施工动力用电设备额定用量之和;
K1---全部施工用电设备同时使用系数,30台以上时,K1=0.6
1.24---综合考虑施工用电约占总用电量的90%,室内外照明用电约占总用电量的10%, P=1.1(K1∑Pc+0.1P)=1.24K1∑Pc
l 3.1.2变压器选择
本工地业主提供1台400变压器,
故P0==1.4×276.32KW=386.84KVA
P0---变压器容量(KVA);
1.05---功率损失系数;
cosφ---用电设备功率因素,建筑工地取0.75
现场变压器为400KVA，符合现场要求。
l 3.1.3导线截面计算
l 3.1.3.1线路导线选择原则
线路的导线采用绝缘铜线；架空导线截面的选择必须满足导线载流量的要求，满足线路末端电压偏移要求，具体选择方法如下：
低压导线按允许温升初选截面，应使其最大计算负荷电流Ij不大于其允许截流量Iy，即Iy≥Ij。
1、外线电源至总配电箱采用截面为BV-4×100+1×70铜芯电缆线。
2、现场分配电箱按2台塔式起重机(按52.8KW)和一个钢筋加工场(约117.5KW，闪光对焊机1台，弯曲机1台，切断机1台，调直机1台，电焊机2台)考虑,(木工加工场和照明等小用电量,加取0.1的系数考虑,共计P=1.24×0.7×(52.8+117.5)=170.3(KW),该线路工作电流按I=2P计算,
I=2×170=340.6(A),
BV-4×70＋1×35的导线即可符合要求。
3、生活区分配电箱，按BV-4×50＋1×35考虑。
l 3.2开关箱设计方案
l 3.2.1开关箱配置选择
根据现场实际情况，施工层的主要用电机具为电焊机、木工锯、砼振动棒、平板振动器等；其中电焊机时施工作业层功率最大的施工机具，所以在开关箱的选择上主要以电焊机开关箱为主；
施工层主要用小型用电机具开关箱空气开关按40安培考虑，漏电保护器容量为40安培(漏电分断时间0.1s)，开关箱电源线选用YZ—3×10+2×4五芯橡套软电缆。

系统图如下：

末端开关箱外形尺寸：

电焊机专用开关箱设计方案
电焊机 38KVA/台 则电焊机计算电流为：
根据公式 P=UI
I=P/U=38000/380=100（A）
根据以上电流计算，电焊机专用配电箱应为以下方案：
专用开关箱透明塑料外壳式断路器为150安培（漏电分断时间0.1s）。电焊机配电箱电源线选用YC型—3×35+2×16五芯铜芯橡皮护套软电缆。
系统图如下：

电焊机专用配电箱外形尺寸

l 3.2.2总配电箱设计方案
总配电箱总开关为300A，一个160A断路器回路，两个100A断路器回路，三个63A断路器，
系统图如下：

总配电配电箱外形尺寸如下：

第四章 线路敷设
本配电线路系指现场施工需要敷设的配电线路，专为现场施工的临时用电设备的输送和分配电能。考虑到本工程现场狭窄、施工场地紧靠支护边坡，电缆埋地敷设难度较大。本工程室外线路除部分埋地外其余均采用绝缘子将绝缘电缆架空敷设，室内线路亦采用绝缘子将绝缘导线或电缆架空敷设。
施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离为6米。
现场规划临时供电系统按照每个施工区一个独立回路的原则进行配电，即每个施工区域配置一个一级配电箱，以防出现突发事件停电或检修时造成大面积停电而影响正常施工。办公用电、生活用电、现场照明与施工用电分开配电。
现场生活区临时供电系统按照现场区域来划分，工人宿舍、食堂均为一个独立回路进行配电。
现场办公区配电采用一个独立回路，就近接入电源和总配电箱，办公室配有专用开关箱。
从各个分配电箱铺设电缆至现场各施工区，加工场地、生活区各设分配电箱、电缆统一接分配电箱或开关箱，再接分箱供各专业施工使用，以保证供电安全。干线电缆选用VV型五芯聚乙烯绝缘电缆。施工配电箱采用统一制作的标准铁质电箱，箱、电缆编号与供电回路对应。
本工程包括室内线路和室外线路，其敷设方式主要有室外沿墙架空敷设、绝缘电缆埋地敷设两种；室内为明敷设绝缘导线或电缆。现场所有线路均穿管防护。
现场各施工区分别配有总配电箱一个，电缆敷设原则为：根据现场实际情况，在保证临时用电无线化的基础上，尽量使用架空方式进行敷设，不具备架空敷设条件的，部分采用埋地敷设，部分采用套管盖盒防护（使用木方及竹胶板钉制的防护盒），特别是施工现场内的敷设，基本采用盖盒防护，过路部分在路面抠槽，上面盖板防护。
从相变到总配电箱套管防护，使用瓷瓶架空敷设；
施工现场变压器必须具有专用保护零线的TN-S系统接零保护，并且在专用保护零线上，应做不少于二处的重复接地。
电缆线路敷设要尽量选择最短路径，并考虑已有和拟建建筑位置，不受到各种机械损伤及腐蚀，且要便于埋设、架空和维修，进出地面需设防护套管。
第五章 防雷设计
5.1防雷设计
考虑到在最高机械设备塔吊上装设避雷针，其保护范围按60°计算，能保护其它设备，且最后退出现场，则其它设备可不设防雷装置。避雷针采用直径φ20的钢筋，其长度为1.5M，装设在设备的最顶端。本施工现场内的起重机、高架提升机等机械设备，以及脚手架和正在施工的在建工程等的金属结构，当在邻近建筑物、构筑物等设施的防雷装置接闪器之外时，根据大连地区年平均雷暴19.2d/a，当起高度大于等于32米时应安装防雷装置。
单支避雷针的近似保护范围如图：

H—避雷针高度 hx—被保护物高度
Ha—避雷针有效高度 yx—避雷针相对保护半径

l 5.2防雷接地
施工现场内设置的防雷装置和需要作防雷接地的部份，均应经过防雷接地引下线与防雷接地体作电气连接。
1)防雷接地引线：采用铜线、钢筋、扁钢、角钢，各段之间采用焊接，保证电气连接。
2)接地体与接地电阻值：防雷装置选用在建建筑作为自然接地体接地，但应保证电气连接，施工现场内所有防雷装置的冲击接地电阻值不大于30Ω。
第六章 现场临时用电设施管理
l 6.1管理方案
根据本工程的特点制定下列管理方案：
1.强化临时机电设施管理，配合工程正常进行；
（1） 临时用电有专业设计及技术交底，并由专业队伍负责实施。
（2）临时机电管理人员要有相应的资质和经验。
2.机电设备的布置选型原则上按照方案执行，部分变化根据实际情况进行调整。
l 6.2执行规范及标准要求
除遵照甲方、上级指令外，还必须遵守国家、地方政府的下列规范和标准：
《施工现场临时用电安全技术规范》、
《建筑机械使用安全技术规范》、
《建筑机械技术试验规程》、
《起重机械安全管理规程》、
JGJ59-99《建筑施工企业安全检查标准》、
l 6.3管理制度
1、专业施工制度：针对起重设备，临时用电设施的特殊性，组建专职安装维修队和专业电气组，建立一套完整的工作体系，以确保工作的质量和安全。
2、施工交底制度：所有临时用电及机械拆装施工均编制施工方案和作业指导书，采用层层审批和层层交底，落实好责任，保证质量。
3、安全责任制度：安全工作实行层层责任制，并定期和不定期进行安全技术培训、检查，所有作业中都有明确的安全责任人。
4、持证上岗制度：特殊作业特殊工种通过培训考核全部持有政府部门颁发的“特殊作业上岗证书”，杜绝无证上岗。
5、验收检查制度：对于重要设施的实施过程采用三方验收制度，责任到人，资料齐全。
6、维修保养制度：定期和不定期对所有设备、安全用电进行维修、保养、检验。分别为日检、周检、月检、季检、年检，并有书面记录和责任人签名。
l 6.4临时用电安全措施
1、临时用电施工前，必须熟悉临电施工组织设计，了解临时用电设计方案。
2、施工前应按施工组织设计要求备料及组装配电设备，所有采用材料必须符合规范要求，有合格证
3、现场内严格采用TN—S系统配电。
4、总配电箱内设电压表，总电流表，总电度表及其它仪表。分配电箱内装设总断路开关和分路断路开关。总开关电器的额定值、动作整定值应与分路开关的对应值匹配。
5、总配电箱、分配电箱及开关箱应设在干燥、通风的场所，周围应有足够二人同时工作的空间和通道。室外配电箱放置要牢固，且有防雨设施，安装高度底边距地0.6—1.2米，有门有锁，箱内无杂物。并设明显警示标志。
6、多股线采用接线端子压接时，大于2.5平方米电缆端要用铜压线鼻压接，进出电箱采用下进下出式，回路编号一致。导线连接要牢固，包扎严密，绝缘良好且不伤线芯。临时电缆埋地敷设过车道人行道等要加保护套管埋设；引出（入）地面及穿墙要加保护套管。
7、严格执行“一机一箱一闸一漏电保护”，严禁一闸多机和无漏电保护设备使用。
8、电缆送电前，先将配电设备断电，安全检查后逐级送电，严禁带电续接电缆。
9、进入施工现场检测、维修线路时要持证上岗，带安全帽，穿胶鞋。发现问题及时修复，对于乱接线，错接线问题应立即制止。如有重大问题发生，要及时查出事故原因，作好记录，以书面形式上报经理部。
10、修复线路时，电箱要设标志牌或专人看护，以防误合闸而酿成安全事故。11.配电箱回路开关电缆应有名牌标记，标明回路去向以便检查。
l 6.5电气防火措施
1、合理配置、整理、更换各种保护器，对电路和设备的过载、短路故障进行可靠的保护。
2、电气装置和线路周围不得堆放易燃、易爆、强腐蚀介质，并建立易燃、易爆等危险品的管理制度。
3、电气装置相对集中的场所应配置灭火器材，并禁止烟火。
4、加强电气设备相间、相地绝缘，防止闪烁。
5、建立电气防火教育制度，经常进行电气防火知识培训。
6、建立电气防火检查制度，发现问题，及时解决。
7、强化电气防火领导体制，建立电气防火制度。
第七章 施工现场临时用电布置图
