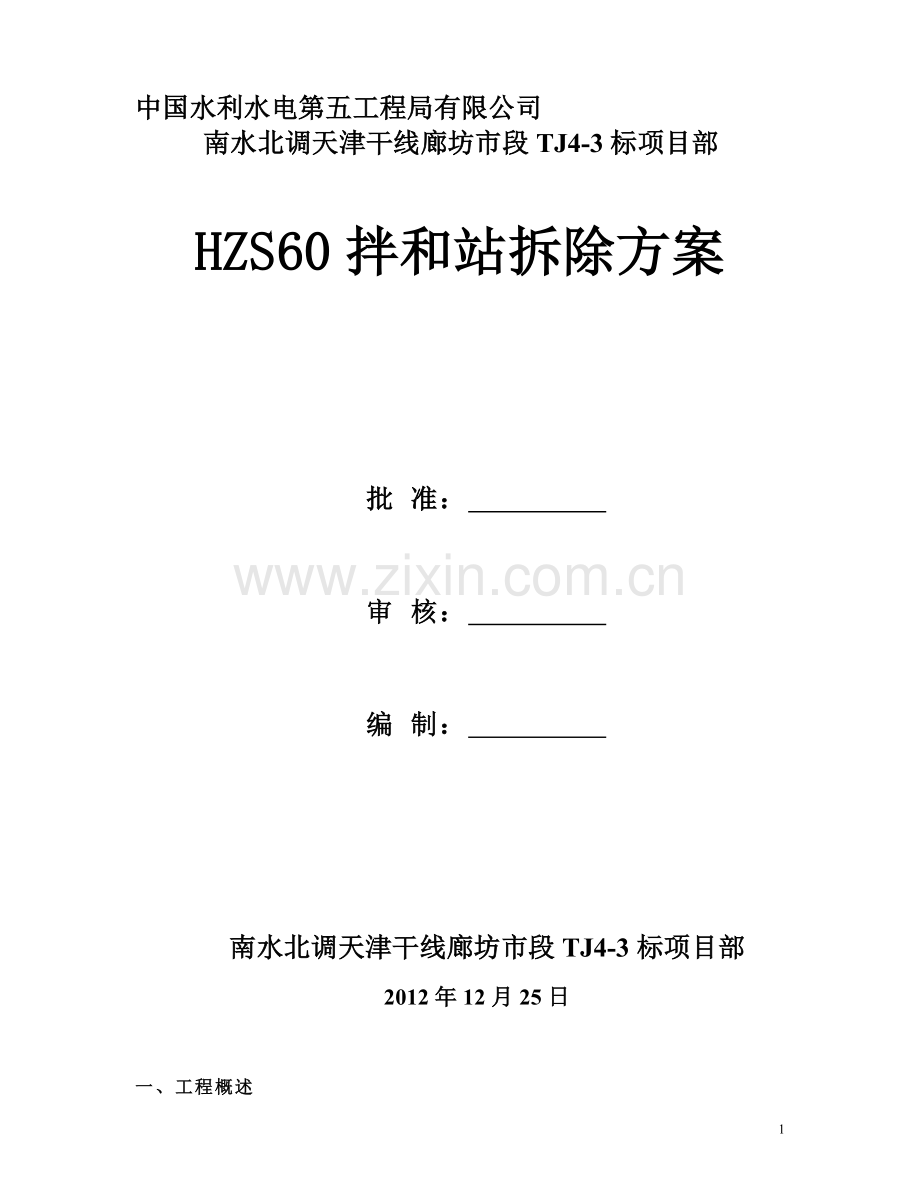

中国水利水电第五工程局有限公司
南水北调天津干线廊坊市段TJ4-3标项目部

HZS60拌和站拆除方案

批 准：

审 核：

编 制：

南水北调天津干线廊坊市段TJ4-3标项目部
2012年12月25日

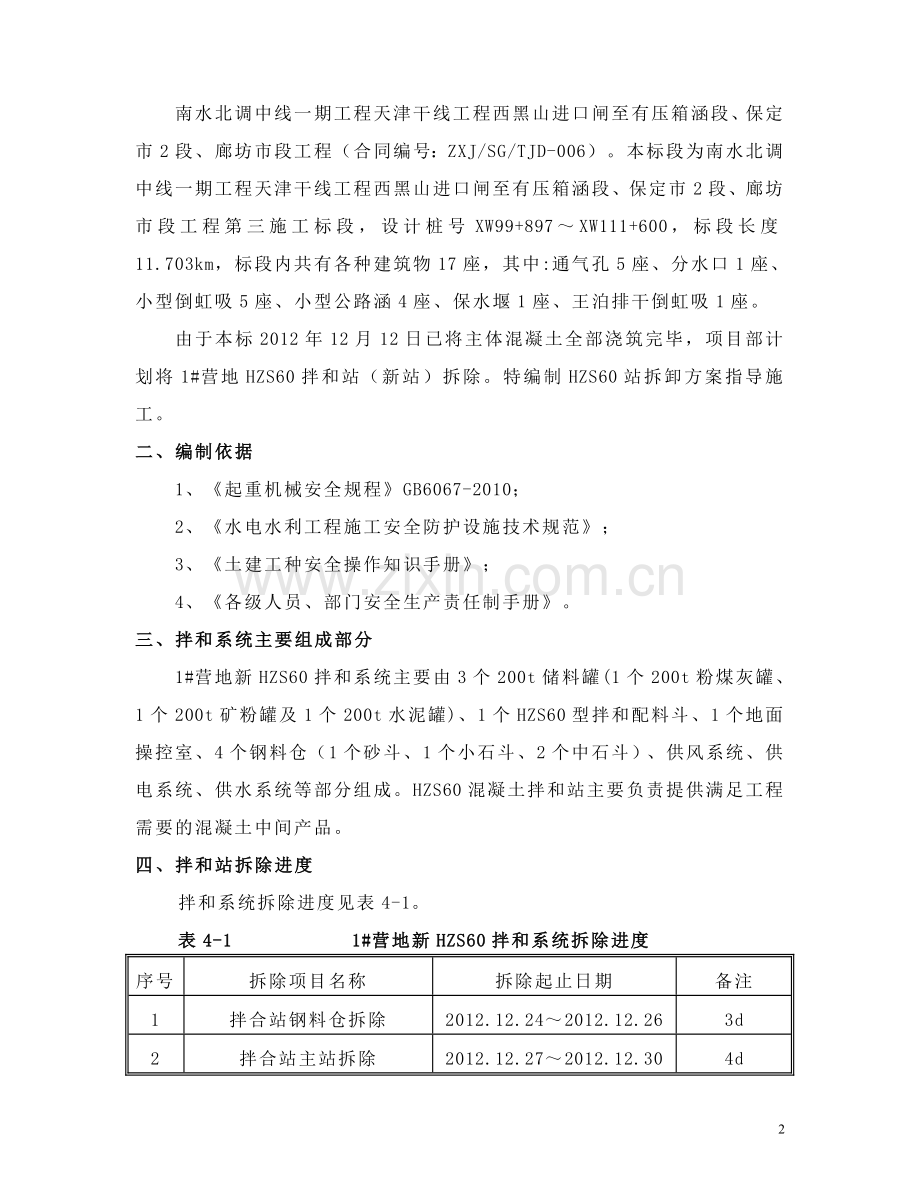

一、工程概述
南水北调中线一期工程天津干线工程西黑山进口闸至有压箱涵段、保定市2段、廊坊市段工程（合同编号：ZXJ/SG/TJD-006）。本标段为南水北调中线一期工程天津干线工程西黑山进口闸至有压箱涵段、保定市2段、廊坊市段工程第三施工标段，设计桩号XW99+897～XW111+600，标段长度11.703km，标段内共有各种建筑物17座，其中:通气孔5座、分水口1座、小型倒虹吸5座、小型公路涵4座、保水堰1座、王泊排干倒虹吸1座。
由于本标2012年12月12日已将主体混凝土全部浇筑完毕，项目部计划将1#营地HZS60拌和站（新站）拆除。特编制HZS60站拆卸方案指导施工。
二、编制依据
1、《起重机械安全规程》GB6067-2010；
2、《水电水利工程施工安全防护设施技术规范》；
3、《土建工种安全操作知识手册》；
4、《各级人员、部门安全生产责任制手册》。
三、拌和系统主要组成部分
1#营地新HZS60拌和系统主要由3个200t储料罐(1个200t粉煤灰罐、1个200t矿粉罐及1个200t水泥罐)、1个HZS60型拌和配料斗、1个地面操控室、4个钢料仓（1个砂斗、1个小石斗、2个中石斗）、供风系统、供电系统、供水系统等部分组成。HZS60混凝土拌和站主要负责提供满足工程需要的混凝土中间产品。
四、拌和站拆除进度
拌和系统拆除进度见表4-1。
表4-1 1#营地新HZS60拌和系统拆除进度
序号
拆除项目名称
拆除起止日期
备注
1
拌合站钢料仓拆除
2012.12.24～2012.12.26
3d
2
拌合站主站拆除
2012.12.27～2012.12.30
4d
3
上料皮带机
2012.12.31～2013.1.2
3d
4
（水泥、矿石、粉煤灰）罐
2013.1.3～2013.1.8
6d
5
风水管路拆除
2013.1.9～2013.1.10
2d
五、拌和站拆除前期准备工作
拌和系统拆除主要由拌和队负责，主要施工机械设备为QY25t、QY50t汽车吊，ZL50-F装载机一辆，平板汽车一辆。拆除高峰人员配置不少于10人，技术操作人员4人，以上拆除人员均有二年以上拆除工作经验，必须有安全操作经验其具体配置如下。
1、施工人员准备
为确保南水北调天津干线廊坊市段TJ4-3标项目部HZS60型混凝土拌合站拆除工作顺利实施，项目部拌合队组织相应工种持证作业人员组成HZS60拌合站拆卸小组，负责混凝土拌合站拆卸过程中的具体事宜，小组组成机构如下：
组长：潘红星
现场总指挥：1人
司索起重指挥：2人
特种设备电气维修安装技工：2人
车辆司机：1人
电焊工：2人
辅助工：6人
安全员：1人
以上工种有部分兼职人员。
2、拆卸机具的检查准备
①、在拆卸前，必须将主、副电源都切断，并先将主、副电源线进行拆除；
②、钢结构拆除前，按图纸对钢结构进行复检，对运输及堆存时产生的构件变形及时进行处理后方可进行拆除
③、准备好拆卸所使用的工具；
④、根据拆卸单元的结构形式和重量，选择QY25t、QY50t汽车式起重机各1台，单排座一辆，拆卸所用的工器具等，作业人员在施工前按施工设备与机具表配制进行准备落实。
六、主要构件参数
拌和系统主要设备（设备构件）参数（单个）见表6-1。
表6-1 拌和系统主要设备参数表
序号
设备（设备构件）名称
重量（T）
吊装高度（M）
备注
1
200t储料罐
21
18

2
200t储料罐立柱
6
4.5

3
钢料仓支架
10
2.5
4个钢料仓
4
皮带机支架
1.0
6.0

5
主站拌和机
4.0
6.0

6
地面操控室
3.0
2.5
总重
七、拌和系统拆除流程图
拌和系统拆除流程见图7-1。
八、主要设备拆除
拌和站主要设备拆除包括：供电线路拆除、钢料仓拆除、皮带机拆除、
拌和站主站拆除、胶凝材料储罐拆除、供水设施及控制管路拆除、供风设施及控制管路拆除，具体的拆除方法如下：
1、电路设备拆卸包括以下内容
⑴.整机电缆的拆除；

主站拆除
粉煤灰及矿粉罐拆除
拆输送管
拆除尘器
拆粉罐体
拆锥斗
拆立柱斜撑
拆罐体立柱
水泥罐拆除
拆输送管
拆除尘器
拆粉罐体
拆粉罐锥体
拆立柱斜撑
拆罐体立柱
钢料仓拆除
拆钢料仓隔板
外围墙板
平放称斗
拆钢料仓平台
拆供水设施及控制管路
拆供风设施及控制管路
拆供电设施及控制线路
拆配料层平台
拆操作室支撑架
拆外围墙板
拆皮带机头架
拆浮称斗
拆水称、粉料称
拆除操作室
拆配料层立柱
拆分料裤衩
拆集料斗
拆拌和机
拆拌和层平台
拆集料都检修平台
拆检修平台
拆立柱斜撑
拆拌和站立柱

拆平皮带机架

图7-1 拌和站拆除流程图

⑵.所有称量系统的拆除；
⑶.所有照明系统的拆除。
2、气路设备拆卸包括以下内容
⑴．空压机拆除后放置指定地点等待装运；
⑵．气管路进行拆除。
3、水路设备及外加剂系统拆卸
⑴．水路设备及外加剂系统拆卸与电路气路设备一致，在各设备拆除完成后，进行编号存放或装箱。
4、外围墙板及屋顶板的拆卸
拆卸外围墙板及屋顶板时，对其连接部分由人工进行拆除，并将墙板和屋顶板逐一放置后对其进行清点并记录。
5、钢料仓的拆卸
QY25汽车吊在与骨料仓吊点中心间距7m左右，首先将外围墙板分散拆除，共计16块墙板。然后将称量称斗依次平放在平皮带机架上，将钢料仓平台分解成两段依次拆除。
6、平皮带机架
待钢料仓斗拆除完成后，依次将各称量称斗吊离平皮带机架，再将平皮带机架拆除。
7、斜皮带机架的拆卸
由于本站斜皮带是斗式皮带运输，中间只有1处立柱。皮带拆除时首先由作业人员将胶带运输机的胶带和斜皮带行走平台进行拆除。然后将机架与立柱间的连接螺栓拆除后，利用25T吊车将皮带机机架吊放到指定地点进行放置。
8．操作室的拆卸
操作室重约3.0T，由于此拌和站操作室位于地面上，操作室拆除时直接将操作室分解装车运输。
9.外围墙板拆除
外围墙板采用QY25吨汽车吊进行拆除。
10、螺旋机的拆卸
螺旋机拆卸时，螺旋机的单重约为3T，根据QY25吨汽车吊参数表可知，当作业半径为8m，主臂长度为17.85m时，最大起重量为6.95T，满足起重作业要求。将螺旋机整体拆卸后由25T吊车吊至指定地点。
11、配料层的拆卸
因称重层是有外加剂、水称、骨料秤等机械部件构成的，称量层单重约为2.2T，用25T吊车将外加剂配料系统、水配料系统、集料装置拆除，然后将配料层与配料平台立柱的链接螺栓拆除，用25T吊车将配料层平台整体吊至指定地点进行分解。将配料层平台立柱与搅拌层平台之间的连接螺栓采用人工依次拆除，后利用25T吊车将立柱吊至地面。
12、搅拌层的拆卸
根据资料可知，搅拌机单重约为4.5T，利用25T吊车将搅拌机吊至地面指定地点；搅拌层平台总重量约为6.0T，将搅拌层立柱之间的连接螺栓拆除，然后用25T吊车将搅拌层平台整体吊至地面进行分解。搅拌层平台立柱总重约为3.5T，立柱又分为两个排架。此立柱拆除方法同胶带输送机立柱拆除方法相同。
13、储料罐的拆卸
此HZS60拌和站共配置三个200T储料罐。200T储料罐直径4.6m，单个储料罐重量约为21T。
200T储料罐的拆卸步骤分为四步：第一步：罐顶第一节和除尘箱的拆除；第二步：罐体第二、三节的拆除；第三步：罐的椎体拆除；第四步：罐体立柱和检修平台的拆除。
第一部分：罐顶第一节和除尘箱的拆除，重量约为4t，采用QY50吨汽车吊进行罐顶第一节和除尘箱的拆除。
第二部分：罐体上部三层重量约10t，根据QY50吨汽车吊的参数性能表可知，吊车回转中心距罐体中心5m，主臂长为27.0m，最大起重重量为15T，完全符合起吊要求，采用吊车吊放至地面指定地点进行分解。
第三部分：罐体锥体以上部分拆除，重量约7t，根据QY25吨汽车吊性能参数表可知，吊车回转中心距罐体中心5m，主臂长为17.85m，最大起重重量14T，完全符合要求，采用QY25吨汽车吊将锥体以上部分吊放至地面指定地点进行分解。
第四部分：立柱的拆卸，立柱、排架、检修平台共重约6T，先将立柱之间的检修平台与排架拆除，立柱单重约为1.1T，根据QY25吨汽车吊的参数性能表可知，吊车回转中心距罐体中心7m，主臂长为17.85m，最大起重重量为7.95T，符合起吊要求，采用QY25汽车吊将立柱吊至地面指定地点进行分解。以上部分分解完毕后对其进行清点编号并记录。
九、拌合站主要拆除机械设备
拌合站主要拆除机械设备见表9-1：
表9-1 拌合站拆除主要机械设备及材料表
序号
设备（设备构件）名称
数量
单位
备注
1
25t汽车吊
1
台

2
50t汽车吊
1
台

3
450mm管钳
2
把

4
手锤（1kg）
2
把

5
手锤（5-10kg）
2
把

6
开口扳手
2
套

7
大螺丝刀
2
把

8
撬棍
5
把

9
气焊装置
1
套

10
电焊机
2
台

11
平板车
1
辆

12
D形卸扣M16
6
个

13
D形卸扣M20
4
个

14
D形卸扣M35
4
个

15
φ14mm×6米
2
根

16
φ20mm×10米
2
根

17
φ28mm×5米
4
根

18
氧气瓶
6
个

19
乙炔瓶
6
个

20
氧气管
1
盘

21
乙炔管
1
盘

22
割炬100型
1
把

23
帆布手套
30
付

拆除过程中，各种设备无严格先后顺序的施工环节可根据拆除人员、拆除机械、拆除进度灵活调整，以提高拆除机械的利用率，减少施工周期。
系统拆除拆除完成前，做好系统接地的检验保护。
十、质量、安全、环保及其他要求
1、设备拆除前必须检查起吊设备本身的安全要求，如起重机的钢丝绳、制动系统等。
2、拆除时，须有专人负责运输材料和构件车辆的安全监护。
3、拆除过程中，对各个部件的连接件、必须特别注意，必须按说明书的规定拆除。
4、拆除时，各相关单位应听从统一调配，保证机械设备到位。
5、必须使用技术熟练的操作人员，高空作业的技术人员必须系安全带和正确悬挂安全绳，穿防滑鞋。
6、拆除时须妥善固定电气设备及仪表等必须采取防护措施。
7、拆除过程中必须与周围设施保持足够安全距离，并设置警戒人员，严禁非工作人员及机械车辆进入作业场面。
9、拆除过程中必须做好设备的保护工作，派有专人现场指挥，不得因起吊不当造成设备、仪器的损坏，影响拆除效率和拆除的连续性。
10、拆除现场设有专职的安全员负责检查拆除人员、起吊作业的安全操作，作业现场设有醒目的安全警示标识。
11、拆除过程中，要加强安全用电教育，防止触电及漏电事故发生。
12、金结构件要按照要求堆放，并安排专人看守，做到文明施工，并防止偷盗事件发生。
13、拆除过程中，废料及废弃构件严格按照要求堆放在指定地点，要做到文明施工。
14、其他未尽事宜严格按照相关规范及规程施工。
十一、相关规程、规范及其它法律法规
1、《中华人民共和国建筑法》；
2、《中华人民共和国安全生产法》；
3、《起重机械安全规程》GB6067-85；
4、《特种设备安全监察条例》；
5、《起重机械安全监察规定》；
6、《安全生产监督规定》；
7、《压缩机、风机、泵拆除工程施工及验收规范》；
8、《水电水利工程施工安全防护设施技术规范》；
9、《土建工种安全操作知识手册》；
10、《中国水利水电第五工程局管理体系文件》；
11、《中国水利水电第五工程南水北调工程项目部安全管理规定》。
十二、附件
1、QY50(50T)型全液压汽车起重机额定起重能力表

2、QY25(25T)型全液压汽车起重机额定起重能力表
