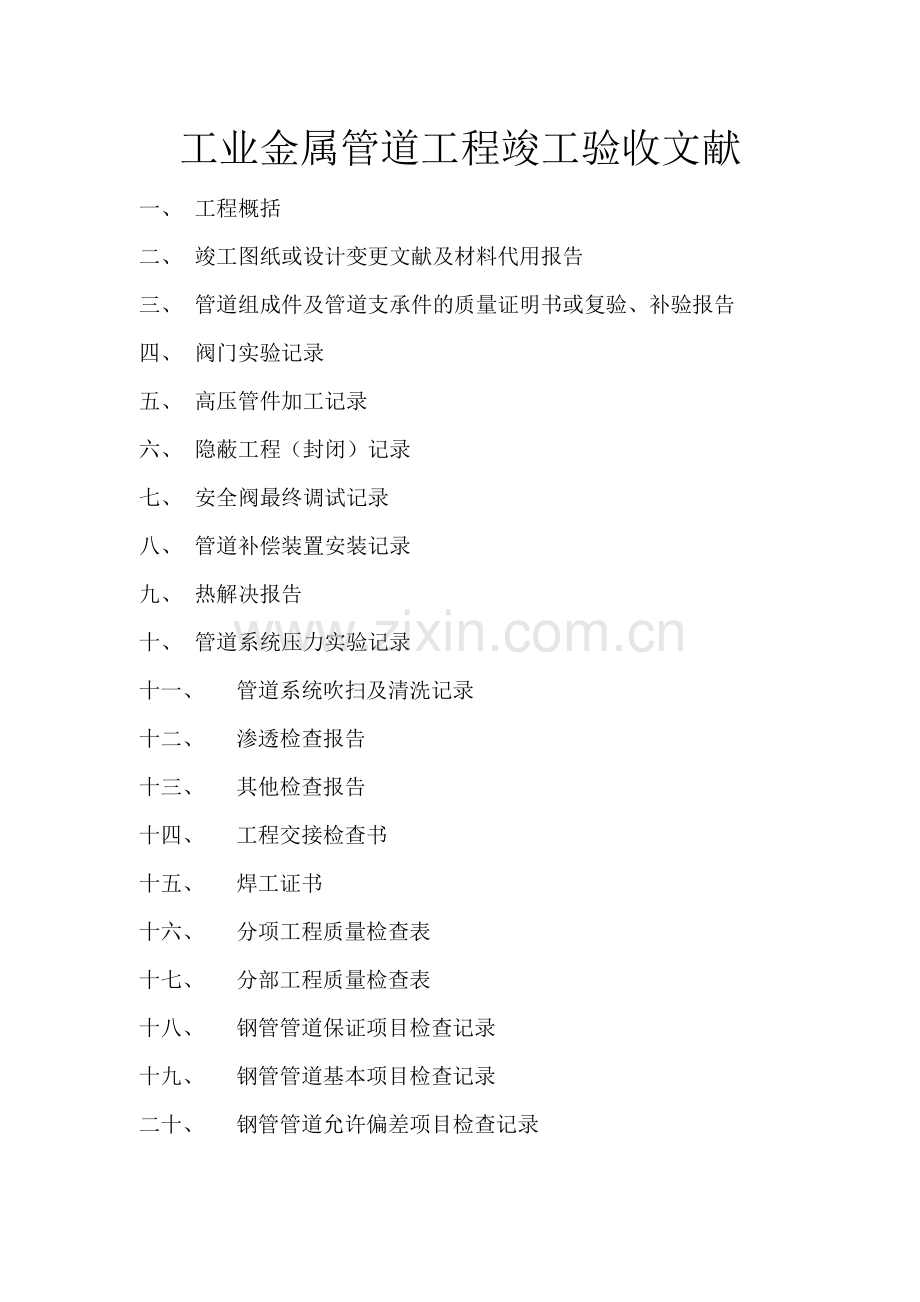

工业金属管道工程竣工验收文献
一、 工程概括
二、 竣工图纸或设计变更文献及材料代用报告
三、 管道组成件及管道支承件的质量证明书或复验、补验报告
四、 阀门实验记录
五、 高压管件加工记录
六、 隐蔽工程（封闭）记录
七、 安全阀最终调试记录
八、 管道补偿装置安装记录
九、 热解决报告
十、 管道系统压力实验记录
十一、 管道系统吹扫及清洗记录
十二、 渗透检查报告
十三、 其他检查报告
十四、 工程交接检查书
十五、 焊工证书
十六、 分项工程质量检查表
十七、 分部工程质量检查表
十八、 钢管管道保证项目检查记录
十九、 钢管管道基本项目检查记录
二十、 钢管管道允许偏差项目检查记录

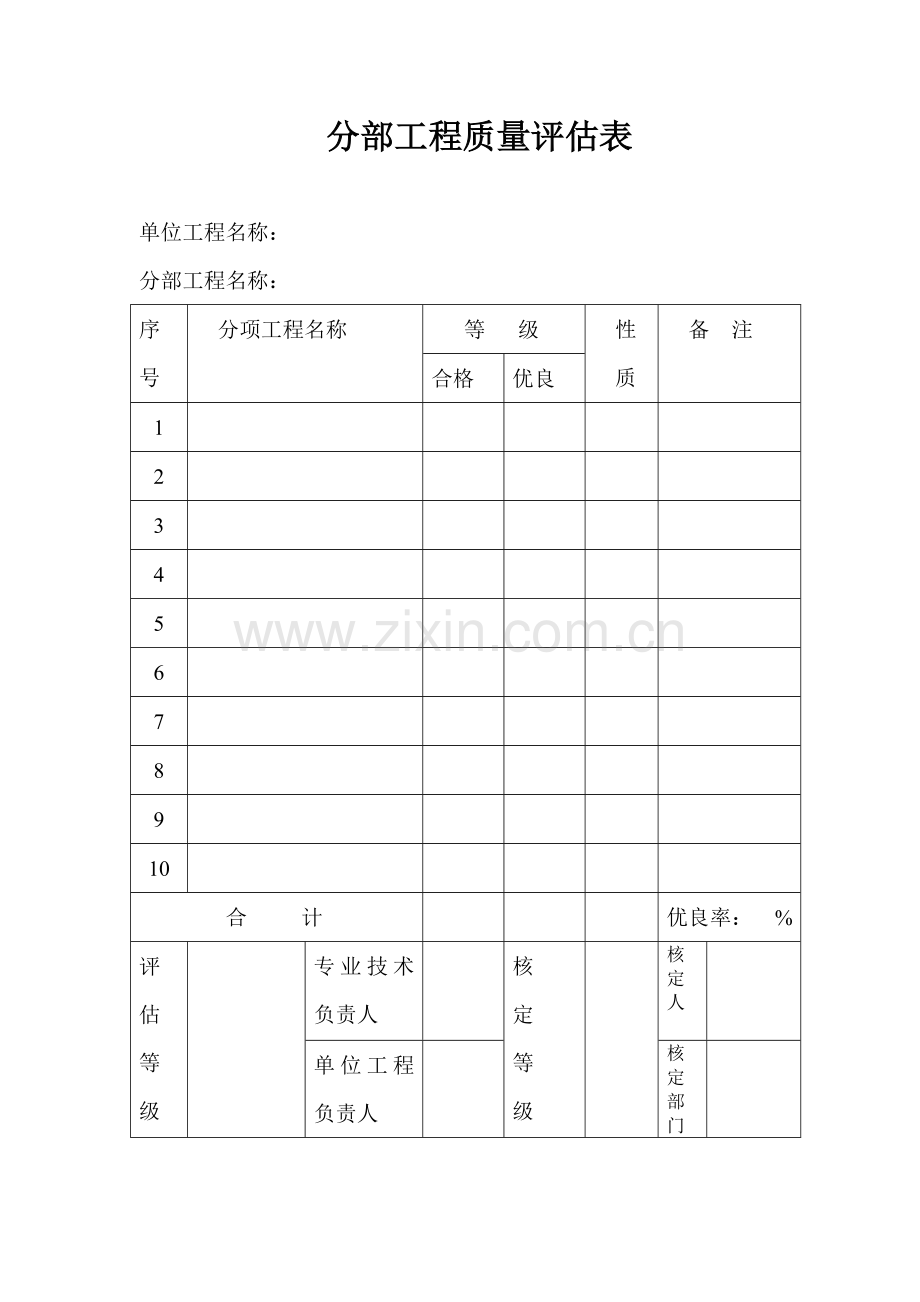

分部工程质量评估表

单位工程名称：
分部工程名称：
序
号
分项工程名称
等 级
性
质
备 注
合格
优良
1

2

3

4

5

6

7

8

9

10

合 计

优良率： %
评估等级

专业技术负责人

核
定
等
级

核定人

单位工程负责人

核定部门

分项工程质量评估表

单位工程名称： 分项工程名称：
分部工程名称： 分项工程性质：
项 目 名 称
检 查 结 果

保 证 项 目

检查 项，其中合格 项，合格率 %

基 本 项 目

检查 项，其中：合格 项，合格率 %
优良 项，合格率 %

允 许 偏 差 项 目

实测 项，其中合格 项，合格率 %

评估等级

认定等级

专业技术负责人：
班组长：

专职检查员
年 月 日

单位工程质量评估表

单位工程名称：
项次
分部工程名称
等 级
备 注
合格
优良
1

2

3

4

5

6

7

8

9

10

11

合 计

优良率： %
评估等级

职能部门负责人

审
定
等
级

审定人

施工技术负责人

审定部门

年 月 日
分项工程检查表
（钢管管道）保证项目检查记录

单位工程名称： 分项工程名称：
分部工程名称： 分项工程性质：
检 验 内 容
质 量 情 况

资

料

审

查
材质、规格、型号的合格证、质量证明书及复验报告

阀门实验、阀门解体及安全阀调试记录

加工合格证或加工记录

高压管螺纹及密封面记录

设计变更及材料代用记录

焊工合格、焊接工艺评估、焊接工作记录及焊条、焊剂烘干记录

焊缝无损探伤报告和热解决记录

管段、管件及阀门的清洗、脱脂记录

预拉伸（压缩）记录

膨胀指示器、监察管段及蠕胀测点施工记录

与传动设备连接的管道安装记录

封闭及隐蔽工程记录

夹套管加工记录

电阻值测试记录

管道系统实验记录

管道系统吹洗、脱脂、酸洗、钝化记录

现

场

检

查
法兰密封面

管子标记移植

焊缝表面质量

法兰、焊缝及其他连接件的安装位置

补偿器的安装位置

固定支架的位置

膨胀指示器、监察管段及蠕胀点安装质量

填料式补偿器剩余收缩量

施工负责人： 检查员： 组长：
年 月 日
分项工程检查表
（钢管管道）基本项目检查记录

单位工程名称： 分项工程名称：
分部工程名称： 分项工程性质：
检 验 内 容
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
管子、管件、阀门及支吊架弹簧表面质量

高压钢管除去缺陷后的实际壁厚

胀口或翻边管子的抽样实验结果

阀门传动装置检查

闸阀密封面渗漏检查

螺栓、螺母的表面质量

垫片质量

弯管表面质量、壁厚减薄率及椭圆度

夹套管与主管间隙、支撑块位置

对接焊缝咬边及角焊缝质量

管道安装坡向、坡度

管道穿越位置及保护

法兰、螺栓连接

高压密封垫圈、垫片安装

蒸汽伴管安装

阀门安装的位置、方向

支吊架安装

管道被涂表面的质量

色环、工作介质、流向的涂漆标记

漆膜厚度及质量

卷管组对纵缝间距、支管外壁与纵、环焊缝的间距

施工负责人： 检查员： 组长：
年 月 日

分项工程检查表
（钢管管道）允许偏差项目检查记录

单位工程名称： 分项工程名称：
分部工程名称： 分项工程性质：
检 验 内 容
实 测 值（mm）
允许偏差
1
2
3
4
5
6
7
8
9
10
高压管段加工

支吊架弹簧工作圈数与节距

支吊架弹簧支承面与轴线垂直度

弯管内侧波浪度

卷管周长及椭圆度

样板与卷管外壁不贴和间隙

卷管平直度

焊制弯头周长及端面与中心线垂直度

异径管椭圆度

三通支管垂直度

“Ⅱ”形补偿器悬壁长度及平面扭曲

波形补偿器周长及波顶直径

填料式补偿器插管与套管装配间隙

对接接头焊缝余高

对接接头外壁错边量

对接接头平直度

管道坐标与标高

水平管道弯曲度

立管铅垂度

成排管道间距

交叉管道的外壁或绝热层间距

夹套管外管与内管同心度

施工负责人： 检查员： 组长：
年 月 日
工程交接检查书

项目：

装置：
工号：
单项（位）工程名称：

交接日期： 年 月 日
工程内容：

交接情况（符号设计的限度、重要缺陷及解决意见）

工程鉴定意见：

建设单位签章：

代表： 年 月 日

承包单位签章：

代表： 年 月 日
阀门实验记录

项目

装置

工号

规格
型号
数量
压力实验
密封实验
结果

日期
介质
压力（Mpa）
时间
(min)
介质
压力（Mpa）
时间
(min)

备注：

检查员：

实验人：

高压管件加工记录

项目：

装置：
工号：
管线号：
执行标准：
管子编号
弯曲半径
角度偏差
椭圆率
热解决情况
磁粉（渗透）探伤结果

附简图：

检查员

实验人员
年 月 日

隐蔽工程（封闭）记录

项目：

装置
工号
隐蔽
部位
封闭

施工图号

隐蔽
前的检查：
封闭

隐蔽
方法：
封闭

简图说明：

建设单位：

年 月 日

单位

年 月 日

施工单位：

施工人员：

检查员：
年 月 日

管道补偿装置安装记录

项目：

装置：
工号：

管线号

规 格

材质
固定
支架
间距
（m）
设计
压力
Mpa
安装时环境温
度 ℃
操作温度
（℃）
预拉（预压）量
允许值
实测值

简图：

检查员：

施工人员：
年 月 日

热解决报告

项目：

装置：
工号：
管 线 号

规 格

焊 缝 号

材 质

热解决曲线

温
度
（℃）

时间（h）

硬 度 试 验
部 位

焊 缝

热影响区

母 材

说明：

技术负责人：

年 月 日
操作人
热解决：
年 月 日
硬度实验：
年 月 日

管道压力系统实验记录

项目：

装置：
工号：

管线号

材 质
设计参数
压力实验
泄漏性/真空实验
压力
MPa
介质
压力
MPa
介质
鉴定
压力
MPa
介质
鉴定

建设单位：

年 月 日

单位

年 月 日

施工单位：

检查员：
实验人员

年 月 日
管道吹扫及清洗记录

项目：

装置：
工号：

管线号

材 质
吹洗
化学清洗
管线复位（含垫片盲板）检查
压力
MPa
介质
流速
m/s
鉴定
介质
方法
鉴定

建设单位：

年 月 日

单位

年 月 日

施工单位：

检查员：
实验人员

年 月 日

渗透检查报告

项目：

装置
工号
委托单位

实验
编号

执行标准

材 质

规 格

表面状态

清 洗 液

渗透液

渗透时间

显 影 液

灵敏度

观 察
肉眼/放大镜（ ）倍
检查部位
缺陷性质
缺陷长度
缺陷位置
缺陷解决
评估结果

附注：

盖 章

审核人

年 月 日
报告人

年 月 日
证号：
