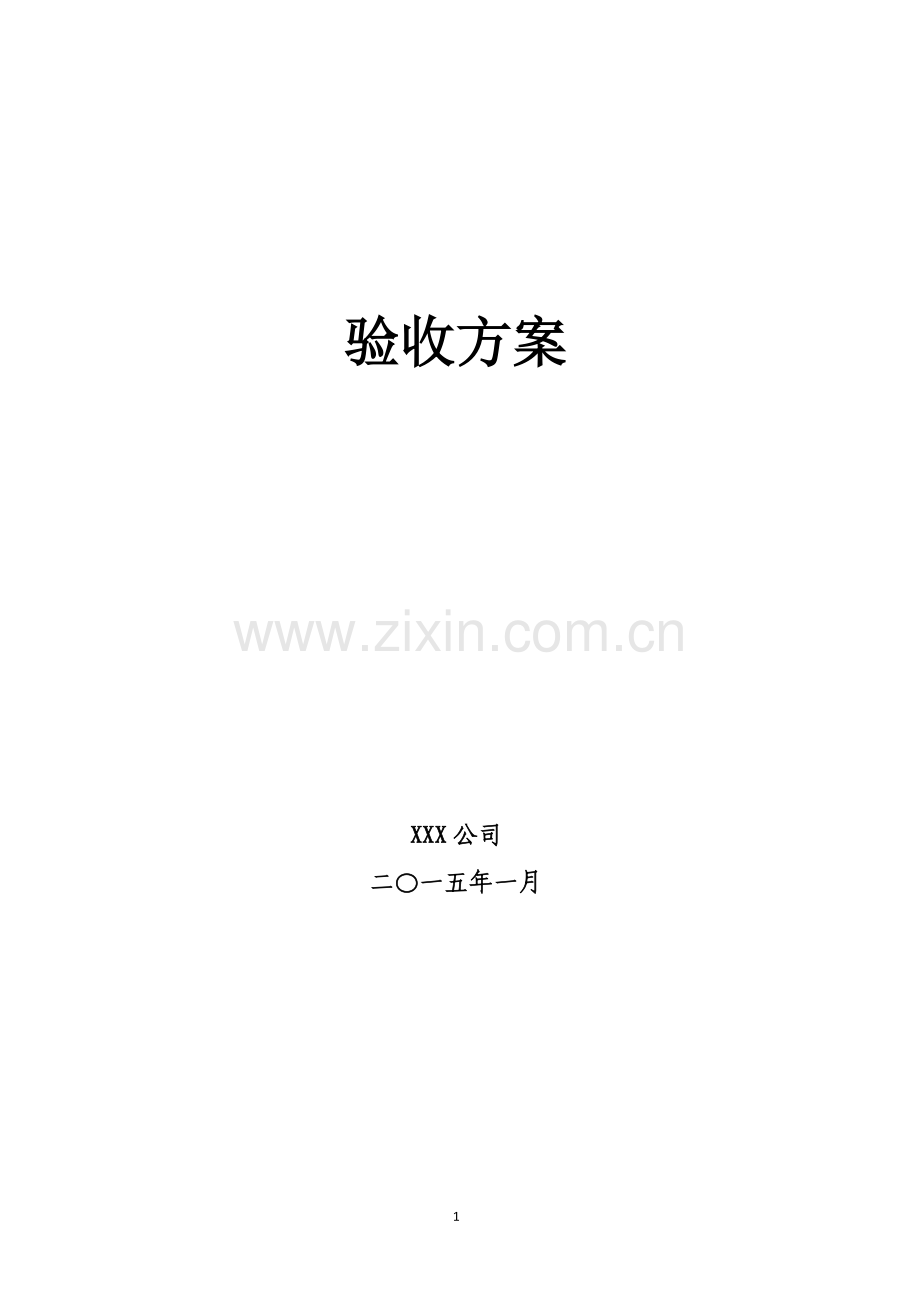

xxx项目工业仪表数据采集

验收方案

XXX公司
二〇一五年一月
1

目 录
1 验收范围 1
2 验收依据 1
3 验收组成员 1
4 施工组成员 1
5 验收流程 2
6 验收工作 2
6.1 验收申请 2
6.2 资料审核 2
6.3 现场核查 3
6.4 核查评定 3
6.5 试运行跟踪 3
6.6 问题整改 3
6.7 验收评定 4
6.8 验收报告 4
7 验收标准/要求/办法 4
7.1 验收申请 4
7.2 验收计划 4
7.3 施工总结报告 4
7.4 施工质量要求 5
7.5 采集数据正确性验证要求 5
7.6 试运行时间 6
7.7 评定办法 6
8 流程审批表单 6
9 附录（表单样例） 7

1 验收范围
XXX
2 验收依据
XXX合同
XXX方案
3 验收组成员
验收小组
4 施工组成员
施工小组
5 验收流程

6 验收工作
6.1 验收申请
施工组提交验收申请时，需要提供相关材料如下：
《验收计划》
《施工总结报告》
6.2 资料审核
验收组成员审核施工组提交的申请相关材料。
当文档缺失或不满足文档要求时，给予退回。
当材料符合要求后，安排现场核查。
6.3 现场核查
现场核查的工作任务如下：
1.核实现场采集的仪表是否与需求一致。
2.核查现场安装的采集设备和资料，编制施工安装的设备清单。
3.核查现场施工是否符合采集方案的内容。
4.按照验收标准，检查现场施工是否符合施工质量要求。
5.按照验收标准，检验采集数据的正确性。
6.4 核查评定
依据项目的核查评定要求，对现场核查的结果进行评定，决定本次核查是否通过。
6.5 试运行跟踪
按照项目试运行的要求，跟踪并记录试运行数据采集的异常状态。
6.6 问题整改
核查评定和验收评定的评定结果给予通过时，评定结果中的不符合项要按照规定要求进行整改。
6.7 验收评定
试运行结束后，对试运行期间的跟踪记录情况进行检查分析，按照评定标准进行评定，决定本次验收是否通过。
6.8 验收报告
验收评定的最终结果为给予通过时，验收小组向施工小组提供《验收报告》。
7 验收标准/要求/办法
7.1 验收申请
1.验收申请明确验收范围，验收的最小单位是企业。
2.验收申请的施工内容，施工组应进行自查，满足要求后提交申请。
7.2 验收计划
1.验收计划明确验收任务的时间（开始时间 – 结束时间）和参与人。
2.验收计划任务涉及的参与人不存在时间冲突。
7.3 施工总结报告
1.施工总结报告以企业为最小单位给予提供。
2.报告中表明对服务合同的响应情况。
3.报告中表明对采集方案的响应情况，如：采集仪表台账、采集方式、投入采集设备数量。
4.报告中表明现场的详细情况，如：施工布线、设备安装、采集运行等。
5.报告中必须表明企业内未完成任务的对应承诺。
7.4 施工质量要求
1.检查现场采集设备的合格证书标签，要求提供设备的合格证明和产品说明书。
2.现场安装的采集设备完好无破损，安装牢靠；安装在配电柜以外的需配有独立的电气箱。
3.现场电源不取临时电源和不可靠电源；电源需安装独立的控制开关；电源标有明显标识，提醒企业长期稳定地提供电源。
4.现场布线美观整洁，要求提供线缆的规格参数和提供厂商，线缆规格符合国家标准XXX。
5.现场的接线端子的接线必须结实可靠，布线不能扭曲零散，导线不能裸露在外。
6.危险气体采集保证安全隔离和防暴装置的安装到位。
7.针对现场的不同施工作业，需配有相应的资质或证件。

7.5 采集数据正确性验证要求
仪表的采集数据正确性的验证，要求监测系统的采集数据与现场仪表的读数保持一致。
对于不同的采集方式，采集的数据允许存在相应的误差。
序号
采集方式
误差范围
验证办法
1
485通讯接口
无误差
查看EDC数据，与现场仪表读数比对
2
脉冲接口
±5%以内
查看EDC数据，与现场仪表读数比对
3
并接采集模块
无误差
查看EDC数据，与现场采集模块读数比对
4
4-20mA接口
±10%以内
查看EDC数据，与现场积算仪读数比对
注：脉冲接口、4-20mA接口采集允许的误差范围的运行期限为2个月。
7.6 试运行时间
每家企业核查评定给予通过后，采集系统试运行1个月。
7.7 评定办法
核查评定
数据正确性验证结果必须严格按照验证要求，出现不符合项不能给予通过。
施工质量要求暂无量化的评定依据，验收组可通过讨论决定。
验收评定
核查评定通过的企业，在试运行结束后，以XXX作为验收评定的依据。
8 流程审批表单
流程环节
审批表单
验收申请
验收申请表
现场核查
采集设备清单、施工检验记录表、仪表采集数据核对表
核查评定
工程质量检验评定表
验收评定
验收评定表

9 附录（表单样例）
注：所有表单一式三份（发改委、本公司、企业/施工单位）

项目验收申请表
项目名称： 编号：
致：
兹报验：

申请材料：
□ 验收计划
□ 施工总结报告
施工单位：
负责人： 日期：
□ 项目竣工验收 □ 项目阶段验收
□ 单位工程验收 □ 分部工程验收
申请验收时间:

施工单位
自查情况

年 月 日
验收组
审核意见

验收人员签字： 年 月 日
审批结果

负责人签字： 年 月 日

材料（设备）验收汇总表
企业名称：
施工单位：xxx公司
序号
设备名称
数量
外观及性能
检测结果
备注
合格
不合格
1

2

3

4

5

6

7

8

9

10

11

施工单位人员签名：

企业验收人员签名：

检测日期：

注：
1． 在检查结果栏，按实际情况在相应空格内打“√”，左列打“√”视为合格，右列打“√”视为不合格。
2． 备注栏内填写产品的检测报告和记录是否齐备。

施工检验记录表
工程名称

企业名称

施工单位

序号
检查项
检查内容
检查结果
1
资质文档
□ 具备施工资质 □ 具备施工证件
□ 施工辅助工具齐全
□ 设备合格证书、说明书齐全

2
设备安装
□ 设备完好无损 □ 安装固定牢靠
□ 安装位置合理
□ 配电柜外设备配备独立电气箱

3
设备用电
□ 电源专用、可靠
□ 安装独立控制开关
□ 电源有明显标识（标签）

4
施工布线
□ 线缆材料符合国标
□ 布线整洁美观
□ 各接线端子的接线牢固可靠

5
施工安全
□ 线缆接头的导线不裸露在外
□ 特定作业具有安全隔离与防暴措施

6
其他
□ 无线传输信号稳定 □ xxx
□ Xxx

检查结论：

验收人员： 日期：
施工单位意见：

施工方负责人： 日期：

仪表采集数据核对表
编号
名 称
安装位置
集中器号
采集器号
Modbus
采集方式
现场数据
平台数据
校对结论
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

企业代表签字： 时间： 施工负责人签字: 时间：

工程质量检验评定表
企业名称

验收日期

施工质量检验执行依据
服务合同、采集方案、验收方案
检测项目
检验结果
分项评定
1
施工质量
资质文档

设备安装

设备用电

施工布线

施工安全

其他

2
采集需求
方案采集数量

实际采集数量

3
数据合格率
485接口采集

数据合格率

脉冲接口采集

数据合格率

并接模块采集

数据合格率

4-20mA接口采集

数据合格率

评定结果
评定分为：
验收单位
验收负责人：

年 月 日
评定结论：

施工单位
反馈意见：

施工负责人： 年 月 日
