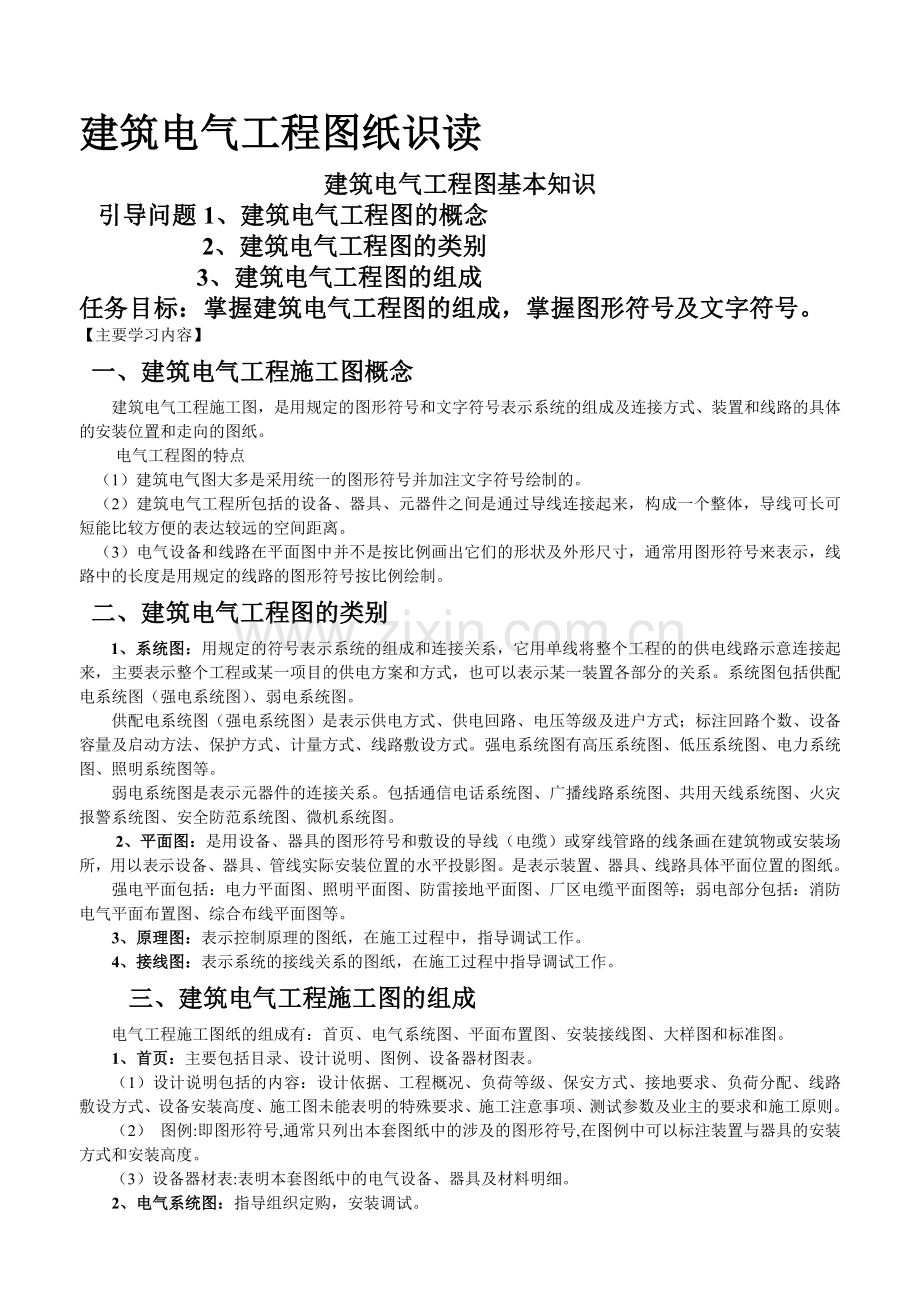

建筑电气工程图纸识读
建筑电气工程图基本知识
  引导问题1、建筑电气工程图的概念
2、建筑电气工程图的类别
  　　　　 3、建筑电气工程图的组成
任务目标：掌握建筑电气工程图的组成，掌握图形符号及文字符号。
【主要学习内容】
  一、建筑电气工程施工图概念
建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
 　　电气工程图的特点
（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
  二、建筑电气工程图的类别
1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
 　　2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。
强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。
3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。
4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。
三、建筑电气工程施工图的组成
电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。
1、首页：主要包括目录、设计说明、图例、设备器材图表。
（1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、负荷分配、线路敷设方式、设备安装高度、施工图未能表明的特殊要求、施工注意事项、测试参数及业主的要求和施工原则。
（2） 图例:即图形符号,通常只列出本套图纸中的涉及的图形符号,在图例中可以标注装置与器具的安装方式和安装高度。
（3）设备器材表:表明本套图纸中的电气设备、器具及材料明细。
2、电气系统图：指导组织定购，安装调试。
3、平面布置图：指导施工与验收的依据。
4、安装接线图：指导电气安装检查接线。
5、标准图集：指导施工及验收依据。

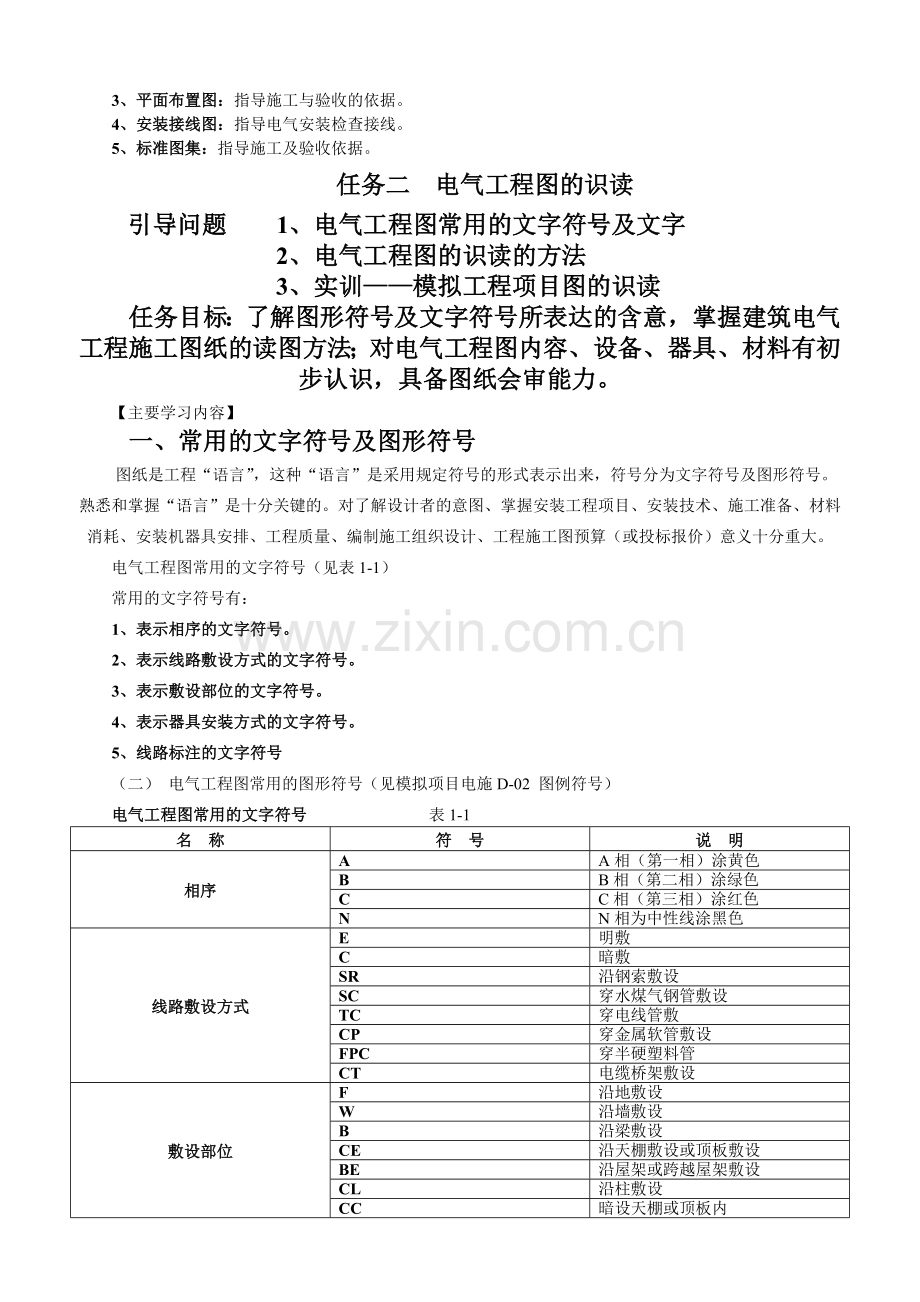

任务二 电气工程图的识读
引导问题 1、电气工程图常用的文字符号及文字
2、电气工程图的识读的方法
3、实训——模拟工程项目图的识读
任务目标：了解图形符号及文字符号所表达的含意，掌握建筑电气工程施工图纸的读图方法；对电气工程图内容、设备、器具、材料有初步认识，具备图纸会审能力。
【主要学习内容】
一、常用的文字符号及图形符号
图纸是工程“语言”，这种“语言”是采用规定符号的形式表示出来，符号分为文字符号及图形符号。熟悉和掌握“语言”是十分关键的。对了解设计者的意图、掌握安装工程项目、安装技术、施工准备、材料消耗、安装机器具安排、工程质量、编制施工组织设计、工程施工图预算（或投标报价）意义十分重大。
电气工程图常用的文字符号（见表1-1）
常用的文字符号有：
1、表示相序的文字符号。
2、表示线路敷设方式的文字符号。
3、表示敷设部位的文字符号。
4、表示器具安装方式的文字符号。
5、线路标注的文字符号
（二） 电气工程图常用的图形符号（见模拟项目电施D-02 图例符号）
电气工程图常用的文字符号 表1-1
名　称
符　号
说　明
相序
A
A相（第一相）涂黄色
B
B相（第二相）涂绿色
C
C相（第三相）涂红色
N
N相为中性线涂黑色
线路敷设方式
E
明敷
C
暗敷
SR
沿钢索敷设
SC
穿水煤气钢管敷设
TC
穿电线管敷
CP
穿金属软管敷设
FPC
穿半硬塑料管
CT
电缆桥架敷设
敷设部位
F
沿地敷设
W
沿墙敷设
B
沿梁敷设
CE
沿天棚敷设或顶板敷设
BE
沿屋架或跨越屋架敷设
CL
沿柱敷设
CC
暗设天棚或顶板内
ACC
暗设在不能进入的吊顶内
器具安装方式
CP
线吊式
CP1
固定线吊式
CP2
防水线吊式
CH
链吊式
P
管吊式
W
壁装式
S
吸顶或直敷式
R
嵌入式（嵌入不可进入的顶棚）
CR
顶棚内安装（嵌入可进入的顶棚）
WR
墙壁内安装
SP
支架上安装
CL
柱上安装
HM
座装
T
台上安装
线路标注方式
WP
电力（动力回路）线路
WC
控制回路
WL
照明回路
WEL
事故照明回路
二、读图的方法和步骤
（一）读图的原则
就建筑电气施工图而言，一般遵循“六先六后”的原则。即：先强电后弱电、先系统后平面、先动力后照明、先下层后上层、先室内后室外、先简单后复杂。
（二）读图的方法及顺序（见图1-1）
首页：目录、设计说明、图例、设备器材表。
（1）看标题栏：了解工程项目名称内容、设计单位、设计日期、绘图比例。
（2）看目录：了解单位工程图纸的数量及各种图纸的编号。
（3）看设计说明：了解工程概况、供电方式、以及安装技术要求。特别注意的是有些分项局部问题是在各分项工程图纸上说明的,看分项工程图纸时也要先看设计说明。
（4）看图例:充分了解各图例符号所表示的设备器具名称及标注说明。
（5）看系统图: 各分项工程都有系统图，如变配电工程的供电系统图，电气工程的电力系统图，电气照明工程的照明系统图，了解主要设备、元件连接关系及它们的规格、型号、参数等。作用：指导组织订购和安装调试。
（6）看平面图：了解建筑物的平面布置、轴线、尺寸、比例、各种变配电设备、用电设备的编号、名称和它们在平面上的位置、各种变配电设备起点、终点、敷设方式及在建筑物中的走向。作用：指导施工与验收依据。
（7）读平面图的一般顺序（见图1-2） 载）（该部分材）
看电路图、接线图：了解系统中用电设备控制原理，用来指导设备安装及调试工作，在进行控制系统调试及校线工作中，应依据功能关系上至下或从左至右逐个回路地阅读， 电路图与接线图端子图配合阅读。
（8）看标准图：标准图详细表达设备、装置、器材的安装方式方法。作用：指导施工与验收的依据
（9）看设备材料表：设备材料表提供了该工程所使用的设备、材料的型号、规格、数量，是编制施工方案、编制预算、材料采购的重要依据。
（三）读图注意事项
就建筑电气工程而言，读图时应注意如下事项：
（1）注意阅读设计说明，尤其是施工注意事项及各分部分项工程的做法，特别是一些暗设线路、电气设备的基础及各种电气预埋件更与土建工程密切相关，读图时要结合其他专业阅读；
（2）注意系统图与系统图对照看，例如：供配电系统图与电力系统图、照明系统图对照看，核对其对应关系；系统图与平面图对照看，电力系统图与电力平面图对照看，照明系统图与照明平面图对照看，核对有无不对应的错误。看系统的组成与平面对应的位置，看系统图与平面图线路的敷设方式、线路的型号、规格是否保持一致；
（3）注意看平面图的水平位置与其空间位置；
（4）注意线路的标注，注意电缆的型号规格、注意导线的根数及线路的敷设方式；
（5）注意核对图中标注的比例。
