河道整治工程业主完工报告.doc

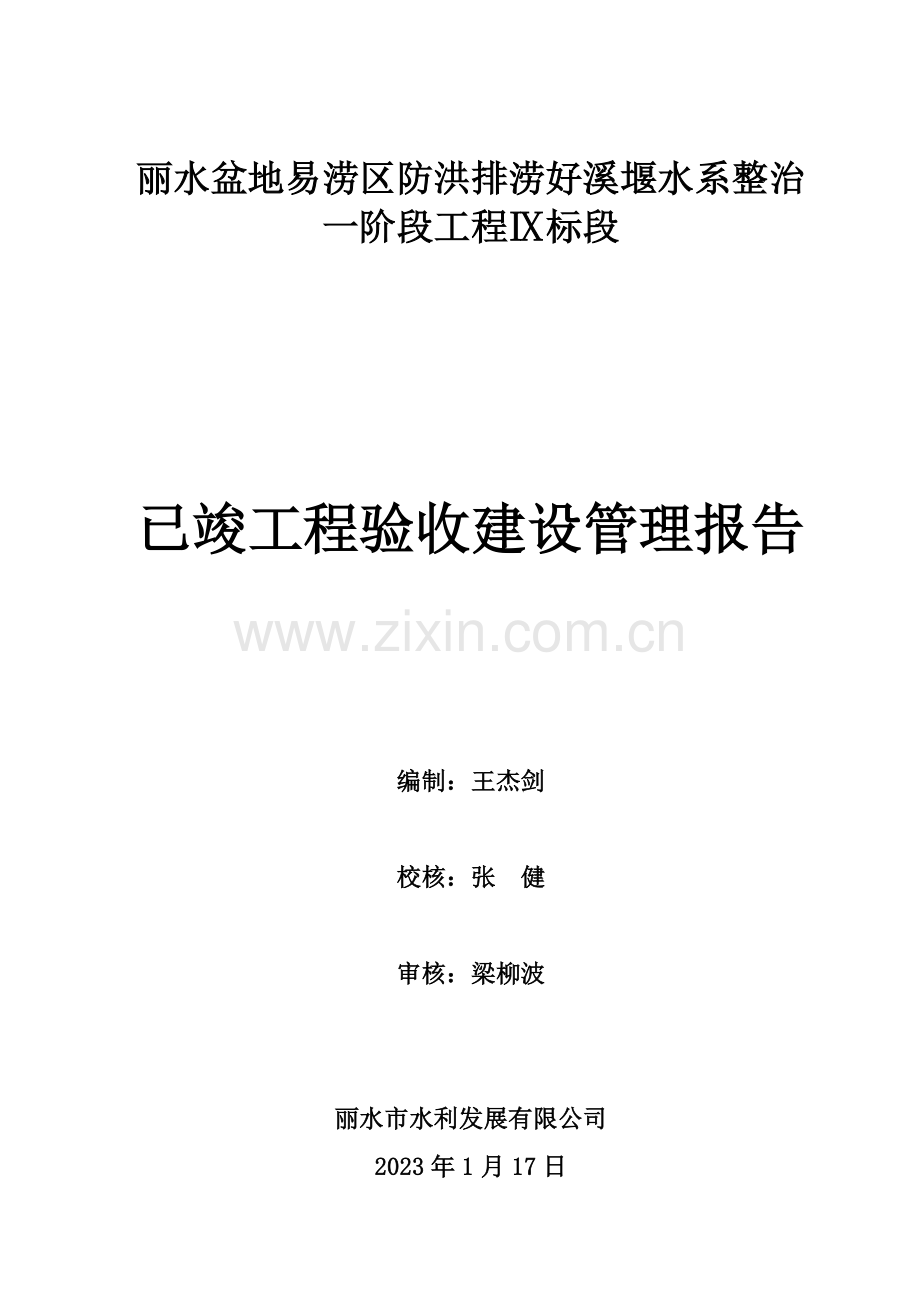

丽水盆地易涝区防洪排涝好溪堰水系整治一阶段工程标已竣工程验收建设管理报告丽水市水利发展有限公司2023年1月17日丽水盆地易涝区防洪排涝好溪堰水系整治一阶段工程标段已竣工程验收建设管理报告编制：王杰剑 校核：张 健 审核：梁柳波 丽水市水利发展有限公司2023年1月17日目录1工程概况12工程建设简况73专项工程和工作 234项目管理 245工程质量276安全生产与文明工地 317工程验收 328历次验收、鉴定遗留问题解决情况 329存在问题及解决意见 3210工程尾工安排 3311经验与建议 3312结论 3313附件 341工程概况1.1工程位置丽水市地处浙江南山区，瓯江干流大溪与一级支流好溪汇合处，地貌以低山丘陵为主，四周群山环抱，中间陷落为起伏丘陵盆地。丽水盆地具有“背山面水”的地理特性，北面、西面被高山所环抱；东面、南面分别被好溪和大溪所围绕，地势西北高、东南低，中部低缓平展，周边尚有多条小山溪汇入，较大的有五一溪和丽阳坑，稍小的尚有贺家坑、弄和坑、殿前坑、白门坑、长坑、银坑等小山溪，盆地内有由东北向西南横穿城区的好溪堰河，是区内重要灌溉排涝河道，始建于唐太宗（公元847859）年间，至今已有1100数年历史。 由于河道年久失修，河岸坍塌，河道淤积严重，输水能力下降，防洪排涝压力不断加大。且水系被挤占现象十分普遍，严重影响河道沿岸的城市景观环境；此外城市污水直接排入河道，水体污染十分严重，内河失去了美化城市景观的功能，成为名符其实的臭水沟。为解决丽水盆地防洪排涝问题，改善区域河道水环境，提高丽水城市品位，同时适应丽水市“生态立市、工业强市、绿色兴市”的发展战略，为丽水经济社会发展提供支撑和保障，丽水市政府决定对内河进行综合整治，使整治后的内河既能满足城市防洪排涝规定，又能实现水生态系统良性循环的城市内河体系，实现山青水秀、人杰地灵、市容优美的城市发展目的。丽水盆地易涝区防洪排涝好溪堰水系整治工程拟分三阶段实行，一阶段重要是实行好溪堰入口至大洋路与中东路交叉口河段及海潮河、海潮支河，整治河道长度7622m（含社后溪延长段241m）；二阶段是配合水城实行两个人工湖寿元湖和明星湖，以及水城区块的部分内河，三阶段为实行好溪堰河支流，如社后溪、长坑、青林暗河、长寿暗河等工程。本次竣工验收为一阶段部分IX标段土建施工（桩号好4+109.46好6+816），施工协议工期为 360 日历天，具体内容如下：好4+109.46m好6+816m段河道整治、河岸景观工程及相应的临时工程【重要涉及分水闸、水立交、广场、河埠头、平台、平桥、石桥等；本标段工程概算投资约3000万元。1.2立项、初设文献批复2023年6月22日， 浙江省发展和改革委员会关于丽水盆地易涝区防洪排涝好溪堰水系整治工程项目建议书的批复（浙发改农经2023473号）。2023年5月31日，浙江省发展和改革委员会关于丽水盆地易涝区防洪排涝好溪堰水系整治工程可行性研究报告的批复（浙发改农经2023505号）。2023年12月15日，浙江省发展和改革委员会关于丽水盆地易涝区防洪排涝好溪堰水系整治工程初步设计的批复（浙发改设计2023159号）。1.3工程建设任务及设计标准本工程任务为防洪排涝和水环境治理。通过本工程建设，结合配套城区后续规划工程的实行，使丽水城区排涝能力达成2023一遇，最大24小时暴雨24小时排出不成涝；河道堤岸设计洪水标准为2023一遇，堤顶50年一遇洪水不漫顶。工程等别为级，重要建筑物水闸、水立交级别为3级，河道挡墙、护岸建筑物级别为4级，次要建筑物和临时性建筑物为5级。1.4重要技术特性指标根据防洪标准（GB50201-94）、城市防洪工程设计规范（CJJ50-92）和关于丽水盆地易涝区防洪排涝好溪堰水系整治工程初步设计的批复，拟定本工程等别为等，因河道挡墙、护岸建筑物规模较小，失事后不致导致城市灾害和较大经济损失，重要建筑物级别定为4级，临时性建筑物级别为5级。防洪标准为2023一遇设计。防护区地震动峰值加速度小于0.05g（相应的地震基本烈度小于度），抗震不设防。1.5工程重要建设内容1.5.1河道整治工程部分 好溪堰河好溪堰河好4+109.46好6+816，河道总长2706.54m。两侧河岸共提成AG型7种断面型式。1) A型断面对现状挡墙采用粗料石饰面，粗料石尺寸80cm40cm30cm，采用新鲜坚硬的岩石，规定干容重大于25kN/m，饱和单轴抗压强度不小于45MPa。下设50cm宽C15素砼底座固定，墙顶设压顶石30*15cm，栏杆高50cm，伸出河岸5cm。2) B型断面河道下部设单排直径30cm，C25F50砼仿木桩，长3.0m，桩顶高程与常水位齐平，上部接景观石及斜坡植草绿化至堤顶地面。3) C型断面生态格网护垫厚度为30cm，底铺（200g/ ）反滤土工布，网垫内填充卵石，上方覆土厚度为5cm，坡度按景观规定控制放坡。4) D型断面C25F50砼重力式挡墙，基础设C25F50砼底板，宽1.5m ，厚30cm，挡墙迎水面铅直，采用30cm厚粗料石饰面，墙顶设压顶石30*15cm，栏杆高50cm，伸出河岸5cm。墙前每隔一定距离考虑美观规定布置有水生植物区，采用单排直径20cm，1.5m长C25F50砼仿木桩进行防护。5) F型断面周边房屋密集，河道向左侧拓宽，采用C25砼人工挖孔灌注桩支护+栈桥的结构型式，施工期在红线外施工，临时占地，施工完毕后道路恢复，下部作为过流断面，可同时满足规划的河道宽度以及保持现状路面宽度的规定。C25砼人工挖孔灌注桩桩径1.0m，桩距1.5m，桩长4.0m，栈桥顶板采用30cm厚C25F50砼结构，宽度按现状道路通行宽度拟定。顶板设压顶石30*15cm，栏杆高50cm，伸出河岸3cm。路面采用8cm厚水泥砖进行装饰，下设2cm厚水泥砂浆和20cm厚素砼垫层， 15cm厚碎石垫层。6) G型断面本段河道大部分基岩外露，采用C25F50砼侧面开口框架式护岸结构，底板、侧墙、顶板厚度分别为35cm、30cm、30cm。框架底面与渠道底齐平，顶部悬臂长度按道路通行宽度规定拟定，可以同时满足规划的河道宽度以及保持现状路面宽度的规定。顶板设压顶石30*15cm，栏杆高50cm，伸出河岸3cm。路面采用8cm厚水泥砖进行装饰，下设2cm厚水泥砂浆和20cm厚素砼垫层， 15cm厚碎石垫层。7) 盖板涵周边房屋密集，河道向左侧拓宽，采用C25砼人工挖孔灌注桩支护型式，桩径1.0m，桩距1.5m，桩长4.0m，桩上部设C25F50砼盖梁，按原盖板涵的型式沟通两岸交通，盖板厚40cm，采用C25F50砼结构。好6+721.476+779.62盖板涵顶路面高程53.50m，梁底高程53.02m，为保证平常清淤工作，本段河道底高程减少至51.00m，路面采用8cm厚细粒沥青混凝土。8) 海潮河好溪堰好5+781.10处设海潮河第二分水口，海潮河从第二分水口到中东路全长169.64m。河道底宽3.0m，底板、侧墙、顶板均为厚30cm，河底高程52.2050.21m，箱涵净空100236cm。9)海潮支河海潮支河从第一分水口到东苑社区入口（海支0+000海支0+111.35）长111.35m，规划河底宽3.0m，河底高程50.9050.84m，堤顶高程53.3853.23m，本段河道护岸型式如下：常水位以下采用C25F50砼预制块挡墙，坡度1：0.5，挡墙基础下设15cm厚C15砼垫层、10cm厚碎石垫层，垫层宽度60cm。河底粘土夯实（厚20cm），鹅卵石护面（厚20cm），便于此后清淤。10)海潮河分水闸在桩号好4+375处设海潮河分水闸，采用宽顶堰形式，堰宽4.0m，堰前河底高程52.81m，P=5%设计洪水位53.60m，P=2%校核洪水位53.70m，堰顶高程52.95m，堰高为0.14m，堰后设跌坎，跌水段长6.0m，跌坎后进入消力池设长5m的消力池，消力池底板高程50.90m。分水堰设计引用流量为0.5m/s，采用平板钢闸门控制出流，闸门尺寸40.8m。为连接分水闸两侧游步道，分水闸启闭机平台前端设2m宽的人行桥用于游人通行。本水利工程设防标准为2023一遇，重要建筑物河道挡墙4级，次要建筑物级别为5级，临时性建筑物级别为5级。1.5.2 市政园林工程部分好4+109.46好6+816段硬质景观（广场、园路、景墙、湖石驳岸、栈道、景观亭、花架、古井、河埠头、游步道、台阶、树池、花坛、坐凳、石栏杆、置石、照明等）、绿化（上木、下木种植）、截污管道（河底密封井、倒虹井、截流井、交汇井、落底、不落底检查井、雨水排放口）等；1.6工程布置好溪堰水系整治一阶段工程总长6.845km，河道按所在区域不同，以寿尔福路为界，大体分为城区河段和郊区河段；按使用功能不同，以河道控制闸（好2+795）为界，分为上游通航河段和下游不通航河段。IX标段工程为渠道至河道控制闸（好4+109.46好6+816）。1.7工程投资丽水盆地易涝区防洪排涝好溪堰水系整治一阶段工程IX标段协议价为2317.8575万元，工程概算投资约3000万元。1.8重要工程量和总工期重要工程量如下：土方开挖完毕56563m，土方回填完毕10672m，混凝土完毕6579m，粗料石饰面完毕936m，灌砌石挡墙1016m，石栏杆安装2397m, 鹅卵石铺底1988m,钢筋制安完毕459t，金结制安完毕3.9t，管道铺设1200m，沥青砼路面213m，水泥砖铺装2836，铺装2739 ,上木种植1046株，下木种植4912 。本标段工程于2023年6月25日开标，2023年8月16日签订施工协议。2023年8月30日开工（监理工程师发出的开工令），计划竣工日期为2023年8月24日。实际竣工日期为2023年12月08日，总工期为1196日历天。2工程建设简况2.1施工准备丽水盆地易涝区防洪排涝水系整治一阶段工程2023年9月27日在浙江省招标投标交易中心公开招标监理单位，2023年6月25日在浙江省招标投标交易中心公开招标拟定该标段施工单位，2023年7月21日，丽水市水利发展有限公司下达中标告知书，并于2023年 08月 16日双方签订了工程的施工协议。2.2工程施工分标情况及参建单位工程施工分标及参建单位如下:序号项目名称分标及参建单位备 注1项目法人丽水市水利发展有限公司2设计单位浙江省水利水电勘测设计院和中国水电顾问集团华东勘测设计研究院组成的联合体3监理单位浙江东南建设管理有限公司4施工单位山东黄河工程有限公司和浙江金桂园林工程有限公司2.3工程开工报告及批复丽水市水利发展有限公司关于规定丽水盆地易涝区防洪排涝好溪堰水系整治一阶段工程IX标段土建施工标)开工许可的请示经丽水市水利局受理，并以文献批复。2.4重要工程开竣工日期工程施工日期表序号单位工程序号分部工程开工日期完毕日期一河道整治工程11、渠基开挖工程2023-10-012023-5-302、渠基填筑工程2023-12-142023-6-253、渠道衬砌工程2023-10-092023-10-234、水立交工程2023-11-242023-10-235、桥梁工程2023-11-232023-4-30二市政园林工程11、绿化工程2023-11-172023-12-222、景观工程2023-4-302023-12-213、截污管道工程2023-12-102023-11-07三河道整治工程21、渠基开挖工程2023-10-272023-6-252、渠基填筑工程2023-11-122023-7-213、渠道衬砌工程2023-11-102023-7-184、水闸工程2023-9-12023-7-27四市政园林工程21、绿化工程2023-5-132023-11-282、景观工程2023-11-272023-8-42.5重要工程施工过程2.5.1水工部分1）土石方开挖土石方开挖重要涉及渠基开挖、基础开挖。土方开挖程序：清表开挖外运场地清理验收下道工序施工。土方开挖施工机械采用1.0m液压反铲挖掘机，开挖按自上而下的顺序分层进行，人工进行边坡修整。土石方开挖严格按设计高程控制开挖深度，严禁超挖。清表和河道开挖出的废渣用挖掘机开挖，自卸汽车运至弃土区。可运用料在工作面附近设立临时堆土，并用化学彩条布覆盖保护，其余土方挖掘机开挖同时装车外运。2）砼灌砌石挡墙砼灌砌块石施工，按砼施工技术规定对基础进行清理，并对老砼面进行凿毛解决。块石新鲜、坚硬，并大体有两个平整面，冲洗干净仓面验收合格后先铺一层砼，再砌面石后砌腹石，石块间缝距为80100mm，腹石规定大面朝下，块石间形成上大下小缝隙，以利砼灌注和振捣。面石和腹石布设丁石衔接，避免面石腹石间形成纵向通缝。同一层的石块大体砌平，相邻石块高差不宜过大，以利上下层水平缝座浆密实，亦有利丁、顺石的交错安砌。砌体的砌缝中灌注的砼料由人工分料入仓，采用插入式振捣器振捣密实，使各单块石互相胶接紧密。灌注的砼规定分层灌砌，层高300500mm，上下层面石和腹石错缝砌筑，不能形成通缝，外表面要平整顺直。3）水立交箱涵施工(1)重要施工程序。箱涵基槽放样及标高控制开挖箱涵基槽基槽垫层控制导线及标高放样基槽清底至设计标高垫层砼浇筑底板控制导线及标高放样底板模板和钢筋安装底板砼浇筑箱涵控制导线及标高放样侧墙模板和钢筋安装侧墙砼浇筑顶板模板和钢筋安装顶板砼浇筑箱涵隐蔽验收(2)箱涵基槽开挖。通过测量放样画出开挖上开口线，采用二台挖掘机开挖至设计高程。开挖出的废渣通过自卸汽车运至指定弃渣场。在开挖过程中根据实际实地质情况控制好边坡（坡度控制i=0.61.2左右），防止坍塌。(3)箱涵垫层施工。箱涵垫层施工应在基槽验收合格后进行，施工前应做好控制导线及标高放样工作，检查基槽的尺寸、基底标高及表面平整度。 (4)立模、钢筋安装：钢筋宜在钢筋场按图加工好，运到现场进行绑扎或焊接。(5)箱涵砼施工:箱涵结构薄，基础较深，混凝土量较小，混凝土运送运用手拉车通入搭设好的平台直接入仓。混凝土浇筑分层进行，每层厚度250-300mm，按后退法用插入式振动器捣实，侧墙在模板外侧辅以木郎头敲击。底板、顶板面配合平板振动器，随浇随抹平。砼浇筑后及时洒水养护，洒水养护时间14天(6)土方回填：箱涵砼强度必须达成设计规定的后方可进行土方回填，回填时左右两侧必须相应同时升高回填。4）分水闸施工(1)施工顺序:施工内容重要有基坑开挖、 混凝土工程、 砌石工程、 回填土工程、 闸门与启闭机安装、围堰拆除等。分水闸施工顺序按照“先围堰填筑，后主体工程”的顺序，主体工程施工以闸室为中心，按照“先深后浅、先重后轻、先高后矮、先主后次”的原则进行。(2)闸门安装:本项目工程设工作闸门，平面滑动钢闸门，单扇重量约 3.9 t。 闸门在取得生产许可证的厂家制作，平面闸门在安装前，由建设、监理、施工单位共同验收，对其各项尺寸进行复查，符合中有关闸门制造中的规定，才干进入下道工序。 (3)启闭机安装:本项目工程水闸设螺杆式启闭机,安装前有下列资料：产品合格证及发货清单，产品出 厂检查报告。产品到达现场按规范中的有关规定，进行全面检查合格。 2.5.2景观工程施工1）驳岸施工湖石砌驳岸是在岸边水工仿木桩上放置景石，一方面具有护脚的功能，此外也使驳岸更具装饰效果的一种做法。湖石驳岸的断面善于变化，使其具有高低，宽窄、虚实和层次的变化，如做成高崖据岸，低岸贴水、直岸上下、坡岸陂陀、石矶伸水、虚洞含礁、礁石露水等景观意境。2）土方工程(1)清理场地：在施工场地范围内,先将地表面大块石、建筑垃圾及其他杂物清理或深埋。(2)定点放线：在清场之后,为了拟定施工范围及挖土或填土的标高,应按设计图纸的规定,用测量仪器在施工现场进行定点放线工作,为使施工充足表达设计意图,测设时布点要能便于施工控制。 (3)土方造坡：填土应当满足工程的质量规定,土壤的质量要根据填方的用途和规定加以选择,在绿化地段土壤应满足种植植物的规定,而做为建筑用地则以规定将来地基的稳定为原则。大面积填方应当分层填筑,一般每层20一5Ocm,有条件的应层层压实。在斜坡上填土,为防止新填土方滑落,应先把土坡挖成台阶状,然后再填方。如土壤过度干燥,需先洒水湿润后再行压实。 3）广场、园路施工(1)测量放线：根据每条园路的曲线、宽度、平面位置，测量放出圆的中心线和两侧边线，按照每58m放出1个点，在拐角较大处适当加密测点。(2)基层施工：一方面在实验室对施工中要用的碎石等原材料按照技术指标的实验，符合规范及设计规定并经监理工程师批准后方能进场使用。(3)砼垫层施工：砼采用商品砼，砼搅拌车运送。在摊铺时必须对所摊铺出的路面标高、边沿厚度、中线、横坡度等技术参数进行复核。混凝土摊铺、捣实、刮平作业完毕后，应用饰面设备进一步整平，使砼表面达成规定的坡度和平整度。在砼浇筑完毕后，立即采用喷洒养生剂及保温剂的方式开始养生防护。(4)面层施工：根据设计规定，园路面铺装有各类地面砖、中国灰、芝麻青等，所有的铺装材料大量进场前，要进行材料实验，并报告监理工程师批准，合格后方可大量进场。现场铺装根据实际地面标高情况放线，调平层约为2cm厚，调平层以保证路面不积水，有足够的横坡度。表面铺装面层线条流畅，满足美观的需要，铺砖由园路中线向两侧进行，局限性或者多余部分在两边切除。4）景观桥施工(1)测量放线。施工时准确放出桥轴线及各桥墩、台的位置，用木桩固定好。(2)墩柱施工：墩柱外形为方形，模板必须有足够强度、刚度和稳定性，能承受施工中产生的各种荷载，保证柱的形状尺寸准确。墩柱模板安装经验收合格后，可进行混凝土浇注。浇注前应先铺一层厚度为23cm与砼同标号水泥砂浆，以保证新旧砼面结合良好。浇筑砼时，要分层浇筑，分层振捣，每层浇筑厚度约为30cm，使用插入式振捣器振捣均匀，直到砼无气泡为止。振捣器插入下一层混凝土中的深度不得超过5cm，振捣器避免触及模板。柱顶聚集的浮浆要清除，以保证柱顶砼的强度。墩柱顶要设预埋件，在砼未达成初凝前安装完毕。(3)桥面板施工支架安装：支架采用门式钢支架，支架布置应进行荷载估算，荷载应考虑支架、模板、钢筋、砼等。模板安装：模板由底模、侧模组成。底模用大块木模板，保证底板有足够的刚度，不易变形。拼装时注意接缝紧密，相邻两模板表面高低差不大于1mm，拼缝间用填料填补，防止漏浆。拼装完毕后，模板内侧涂刷脱模剂。以保证混凝土表面光滑平整。模板安装前，测出顶板的中心点及边线，在边线处用小角钢或短钢筋固定模板下边沿，以便使模板精确就位，砼施工时模板不移动。钢筋安装：按设计图纸安装顶板钢筋，底板上要用按照保护层厚度预制的小方块（10#砂浆）将钢筋骨架垫起来，以免露筋，保证钢筋保护层厚度。砼浇注：采用插入式振动棒振捣，振捣时，振动棒垂直插入，快入慢出，振捣时插点均匀，成行或错交式前进，以免过振或漏振，振捣时注意不碰松模板或使钢筋移位。砼养护：砼浇注完毕后及时浇水养护，待砼强度达成80%以上方可拆除支架、模板。栏杆安装：景观小桥栏杆为石栏杆，采用青石。5）景观亭施工(1)基础施工景观亭基础基坑采用人工开挖，开挖至设计标高后，在基底加10cm厚的素砼垫层，安装基础钢筋，基础钢筋与墩柱钢筋一次性安装，然后安装基础模板，基础模板可采用现场加工的木模板，模板安装要牢固。模板检查合格后，可灌注基础砼。(2)砼柱墩柱外形为方形，先安装钢筋，检查合格后安装模板，模板用木板加工制作，模板必须有足够强度、刚度和稳定性，能承受施工中产生的各种荷载，保证柱的形状尺寸准确。砼浇筑时，采用插入式振动棒振捣，振捣时，振动棒垂直插入，快入慢出，振捣时插点均匀，成行或错交式前进，以免过振或漏振，振捣时注意不碰松模板或使钢筋移位。亭子平台表面铺装5cm厚的栗色实体木板。(3)木结构施工风景亭的人行栏杆、柱子、屋梁等重要结构为木制结构，屋面为木亭坡屋顶，基层刷防水漆；细木工板吊顶，木构件外露部分原木清漆面，所有木作部分均做防腐解决。(4)装修根据设计各个部位的装修规定，进行地面、柱、屋顶的装修。6）苗木绿化工程施工(1)种植土施工土壤是植物生活的基础环境，其质量好坏直接影响着栽植后苗木的生长势和景观效果。用于绿化工程的土壤应土层深厚，具有良好的排水透气性和保水保肥能力。本工程的土方工作量较大，因此此项是重点项目之一。地形整理对施工绿地进行全面的平整、清除杂物，在整地过程中根据施工图进行地形的解决改造，保证地形解决符合设计思想，符合设计高程和坡度规定，满足景观需要。在解决的过程中使土壤具有良好的排水透气性和保水保肥能力。(2)苗木种植绿化工程内容重要为：绿地草坪、乔木、灌木、花卉等植物。测量放线：按照设计图纸，放出各草坪的面积、乔木定位及灌木的施工边线。草坪场地的修整：大面积草坪采用摊土机粗初平整，然后用人工修整至设计标高，需要挖填的部分控制好各点标高，不能超挖或超填过多，小面积和坡地直接用人工修整至设计标高。施工中搞好地面排水。铺植草皮：草皮运到工地后，用人工均匀地铺开，铺植以主面、大面划线，成条状方格，边角处补足。平地处草皮可直接摆放在地面上，在坡地处应从坡脚处往坡顶钉铺，铺好草皮后用小尖木桩或竹片固定于坡上。乔木、灌木种植：a树穴施工：人工开挖，位置按测量标定，坑、槽的尺寸根据各种树苗的根系、土球大小及土质情况而定，所有坑、槽开挖规定成直上直下的直桶形，不得上大下小，或者上小下大，以免导致窝根或回填土不实。坑径一般比植物的根系或土球直径大2030cm。在斜坡处挖坑应做成一平台，平台大小应以坑径最低的规格为依据，做成后在平台上再挖坑。b调配栽种土:种植土应满足松散、肥沃、透水、通风的规定，土壤中具有一定的有机物供树苗吸取，土壤中不得具有盐分、碱土，且无有害物质以及大于25mm的块感生、木棒、垃圾等。取土时，表土上生长有农作物、草或其他植物时，表白该土适合于基盘土。种植土在场外提前集中调配。养护：在种植后应按图纸规定，对乔木或是灌木进行浇水，并要浇透，半月之内，再浇透水2至3次。其后一般每周浇水一次，视气候情况而定，直到植物成活为止。对于成活期过后仍未成活的树苗，应当挖出来重新栽种。2.5.3灌砌砼块石施工1）材料规定：砼采用商品砼；砌筑石料：砌石材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质，石料的物理力学指标符合设计规定。石料块重、强度和块径均符合设计规定，在施工中敲去尖角，并保持石料湿润、干净。2）砼及块石运送：砼采用商品砼，块石从料场运用510T自卸汽车运送到工作点，运用人工抬入仓内。3）砌筑：块石砌筑采用座浆砌筑法，在底面上先铺一层厚8cm左右的细骨料砼，并剔除超径突出骨料，防止被大骨料架空。在已座浆的砌筑面上，摆放冲洗干净湿润的块石料，块石摆放规定平稳、错缝并稍加平整，大面朝下，小头朝上，块石之间形成上大下小的缝隙，竖缝宽度控制在68cm左右，以利砼灌注及振捣密实。分层灌砌，先砌面石，再砌腹石，在同一砌筑层内，相邻石块错缝砌筑，不得横向通缝，上下相邻砌筑的石块错缝搭接，避免竖向通缝。石料摆放就位后，及时进行竖缝灌筑砼，开始时，与周边石块表面齐平，振实后有下沉即露出一部分石块，以便每层之间更好连接。面石和腹石的衔接，布设丁石，避免面石与腹石间出现纵向通缝，砼灌砌石中砼所占体积比50%。竖缝灌筑之后，用插入式振捣器进行振捣以达成不冒气泡、开始泛浆为适度。振后砼略低于块石面，保证块石出面，灌砌后立即清扫表面。砼砌石施工完毕后，进行养护，保持适宜的温度和湿度，使水泥水化作用充足彻底，防止收缩裂缝，保证砼达成应有的强度和耐久性。2.5.4截污管道施工1）沟槽开挖污水管的沟槽采用放坡开挖，明排水施工。边坡1:1。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保存一定余量，避免超挖, 槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，管沟、检查井等的位置、断面、尺寸、坡度、标高及使用材料严格遵照设计图纸规定。 2）管道安装管材应附有出厂合格证，安装前检查管的外观质量，不使用裂缝、蜂窝等现象的管材 安装采用人工下管、稳管的方式进行，在施工时以逆流方向进行铺设。安装时根据控制桩严格控制管道中心和高程，以避免管内底高程和错口两项的超差。3）检查井施工污水管道、雨水检查井及雨水口为混凝土基础、砖石方形井身浆砌结构，外抹防水砂浆。在施工时，井底基础应与管道基础同时施工。井室砌筑及水泥砂浆抹口均应按规范规定。井圈、井盖必须完整无损，安装要平稳、位置应对的。4）闭水实验管道接口工作结束后，在管道回填土前进行闭水实验。闭水实验按照有关规定进行。26重要设计变更1、单位工程1水工部分1）、好5+358.31好5+391.06段、好5+414.08好5+445.81段左岸D护岸变更为A护岸；（详见LXD-HD1042S-SG0101-01设计变更告知单）2）、好5+391.06好5+414.08段、好5+445.81好5+494.81段由明渠变更为箱涵；（详见LXD-HD1042S-SG0101-01设计变更告知单）3）、好5+566.54好5+667.37段左右岸部分挡墙加高，右岸新增石栏杆、草皮种植；（详见2023年044号联系单和2023年027号联系单）4）、好5+667.37好5+684.14段增长盖板；（详见LXD-HD1042S-SG0101-03设计变更告知单）5）、好6+350.39好6+406.61段右岸甩项；（详见水发【2023】14号会议纪要）6）、4#人行桥平面位置由好6+385.31位移至好6+413.49处；（详见LXD- LXD-HD1042S-SG0101-03设计变更告知单）7）、5#、6#人行桥、4#车行桥共3座桥变更为1座车行桥；（详见LXD- LXD-HD1042S-SG0101-03设计变更告知单）8）、好6+540处新增人行桥1座；（详见LXD- LXD-HD1042S-SG0101-03设计变更告知单）9）、2#人行桥、5#车行桥、2#盖板涵甩项；（详见水发【2023】14号会议纪要）10）、好6+676.60好6+721.47段由明渠变更为盖板涵；（详见2023年030号联系单）11）、好6+816好6+845.2段甩项。（详见水发【2023】14号会议纪要）2、单位工程1绿化部分1）、九龙游园节点广场因喷泉取消、高程调整等变更，新增香樟D一株，银杏B变更为金桂C；（详见HEN280-SHJ-01设计变更告知单和2023年063号联系单） 2）、红线征地限制，绿化分副三（紫金路丽青路段）两岸绿化取消施工；（详见LXD-HD1042S-SG0101-01设计变更告知单）3）、红线征地限制，绿化分副四（海潮村委会上游段）根据现场实际情况种植（部分取消、部分变更）；（详见HEN280（19）-2023-002设计变更告知单）4）、绿化分副五（水发公司后面）左岸村民因高乔木影响光视线因素，由高乔木变更为矮乔木，原高乔木移至右岸合适的位置种植；（详见HEN280（19）-2023-001设计变更告知单）5）、红线征地限制，绿化分副六（酿造厂段）绿化取消施工。（详见水发【2023】14号会议纪要）3、单位工程1景观部分1）、九龙游园木栈道为与紫金路平顺衔接，景观高程相应提高，新增台阶；（详见HEN280（19）-2023-001设计变更告知单）2）、九龙亭临水面为消坡新增挡墙；（详见HEN280（19）-2023-001设计变更告知单）3）、红线征地限制，紫金路丽青路（分幅五平面）景观所有取消施工；（详见LXD-HD1042S-SG0101-01变更联系单）4）、厨段门口新增菠萝格花架广场；（详见HEN280（19）-2023-002设计变更告知单）5）、红线征地限制，分幅六平面（海潮村委会上游段）部分景观取消施工；（详见HEN280（19）-2023-002设计变更告知单）6）、红线征地限制，分幅八平面（酿造厂段）景观所有取消施工。（详见水发【2023】14号会议纪要）4、单位工程1截污管道部分1）、九里湾段右岸截污工程因政策解决因素无法施工，进行甩项解决；（详见水发【2023】14号会议纪要）2）、A段（畜牧场）截污工程因政策解决因素无法施工，进行甩项解决；（详见水发【2023】14号会议纪要）3）、B1B5段（畜牧场）截污工程因政策解决因素无法施工，B段尾端截污管因穿越紫金路接入市政管网及红线征地限制，暂未实行，进行甩项解决；（详见水发【2023】14号会议纪要）4）、D段截污井D9D14#井，因河道右岸阳光幼儿园段无法施工，变更从D8#井倒虹至左岸接入花园路市政管网；（详见HEN280（19）-2023-003设计变更告知单）5）、好6+695好6+816段河底新增X段6座污水检查井采用DN300方包管接入暗渠。（详见2023年043号联系单）5、单位工程2水工部分1）、好4+102好4+375段河道挡墙，因左岸水工图纸与景观图纸不一致及右岸原水泥路面政策解决因素无法拆除，左右岸由矮挡墙变更为高挡墙；（详见2023年028号联系单）2）、好4+205处因设计河道全长404米无桥梁，为满足两岸村民通行，业重规定新增采用4根6m1000钢筋砼涵管方案的硬化路面；（详见2023年029号联系单）3）、海潮河分水闸因平面位置与规划寿元路重叠因素，通过度水闸闸室向上游平移，闸室下游埋设3根26m长1000钢筋砼临时过水涵管与跌坎、消力池连接方式，保证与规划寿元路不冲突，人行桥面新增花岗岩铺装，做法同临水游步道一致；（详见2023年021号联系单）4）、海潮支河砼预制块砌筑由仰斜10变更为按1:0.5坡比砌筑，并在砼预制挡墙回填区，距离设计河底30cm处增长3层鹅卵石（5d10）层距20cm，单层厚度10cm，以增强回填面的透水性，保证挡墙稳定。末端新增4m浆砌石挡墙与东苑社区河道挡墙顺接。（详见LXD-HD1042S-SG0101-03设计变更告知单）6、单位工程2绿化部分1）、九里湾段右岸所有绿化工程因政策解决因素无法施工，进行甩项解决。（详见水发【2023】14号会议纪要）2）、畜牧场段左右岸绿化因政策解决因素无法施工，进行甩项解决。（详见水发【2023】14号会议纪要）7、单位工程2景观部分1）、九里湾段右岸所有景观工程因政策解决因素无法施工，进行甩项解决。（详见水发【2023】14号会议纪要）2）、畜牧场段左右岸景观（除部分湖石已施工外）因政策解决因素无法施工，进行甩项解决。（详见水发【2023】14号会议纪要）2.7施工期防汛度汛为保证汛期施工，根据工程进度情况，编制汛期动态施工方案，采用有效施工导流方案，准备足够水泵，使汛期仍能顺利进行施工。沿线集雨排入河道可通过海潮河分水闸、海潮闸等分流，基本可保障汛期度汛安全。3专项工程和工作3.1征地补偿和移民安顿在市委、市政府和内河改造指挥部的领导下，在有关部门的大力支持和积极配合下，征迁工作迎难而上，克服困难，积极为工程建设提供了有力的支持。3.2环境保护工程环评由省环保局批复（关于丽水盆地易涝区防洪排涝好溪堰水系整治工程环境影响报告书审查意见的函（浙环建【2023】30号），施工期环境保护重要采用如下措施：1）施工期的污废水排放，涉及生产废水、生活污水和基坑排水，进行解决后排放 2）施工期粉尘污染，采用晒水、覆盖措施；3）施工期固体废弃物污染，重要为生活垃圾和工程弃渣以及各种下脚料。施工期间产生弃渣堆填至河道沿岸作为场地回填重塑使用，并进行植被恢复；施工临时生活营地产生的生活垃圾应统一设立垃圾桶，集中堆放后送往城乡垃圾解决场合集中解决。3.3水土保持设施水保由省水利厅关于丽水盆地易涝区防洪排涝好溪堰水系整治工程水土保持方案的批复（浙水许【2023】3号）。本工程水土保持重点是防治水土流失，重要采用如下措施：河道及景观工程重要采用挡墙、植草护坡、开挖料临时防护以及施工管理措施。施工临时设施区重要采用临时施工场地周边排水、沉沙设施，对施工临时场地开挖边坡和便道路基进行必要的拦挡措施。3.4工程建设档案 公司设立工程建设档案管理机构，工程实行小组设专人管理，并按照有关规范规定，及时规定施工单位整理汇总有关资料，移交档案管理机构存档。4项目管理4.1机构设立及工作情况1）项目法人：丽水市水利发展有限公司。工程建设由工程建设部负责现场管理，计划财务部负责工程建设资金的筹集和支付。2）设计单位：中国水电顾问集团华东勘测设计研究院。负责设计工作的项目经理为齐立景，根据业主的规定和工程施工的具体情况，及时解决有关问题和设计变更。3）监理单位：浙江东南建设管理有限公司。成立丽水盆地易涝区防洪排涝好溪堰水系整治一阶段工程项目部进行工程监理，蒋住星为总监理工程师 。 4）施工单位：山东黄河工程集团有限公司（主体单位）和浙江金桂园林工程有限公司（成员单位）组成的联合体。成立丽水盆地易涝区防洪排涝好溪堰水系整治一阶段工程IX标段项目部进行工程施工，韩晓华为项目经理。5）上级主管部门：丽水市水利局6）、质量监督部门：丽水市水利水电工程质量监督站4.2重要项目招标投标过程招 标 人：丽水市水利发展有限公司招标代理人：浙江五洲工程项目管理有限公司项目名称：丽水盆地易涝区防洪排涝好溪堰水系整治一阶段工程IX标段土建施工工程1）设计招投标2023年6月3日在浙江省招标投标中心公开招标，报名单位3家，投标单位2家，中标单位为中国水电顾问集团华东勘测设计院和浙江省水利水电勘测设计院联合体。2）监理招投标2023年9月27日在浙江省招标投标中心公开招标，报名单位4家，投标单位4家，中标单位为浙江东南建设管理有限公司。3）施工招投标2023年6月25日在浙江省招标投标中心公开招标，中标单位为山东黄河工程集团有限公司（主体单位）和浙江金桂园林工程有限公司（成员单位）组成的联合体。43工程概算与投资计划完毕情况4.3.1批准概算丽水盆地易老区防洪排涝好溪堰水系整治一阶段工程IX标段初步设计概算约3000万元。4.3.2投资来源、资金到位及完毕情况本工程为公益性投资项目，由政府投资。该标段建安工程协议价2317.8575
